工业电气设计中各配电房设计与配置

《配电房土建施工方案（电气设备布局设计）》一、项目背景随着社会经济的不断发展，电力需求日益增长。

为了满足某特定区域的电力供应需求，确保电力系统的稳定运行，现拟建设一座配电房。

该配电房的建设将为周边的工业、商业及居民用户提供可靠的电力保障。

本配电房项目位于[具体地理位置]，占地面积为[具体面积]平方米。

周边交通便利，便于施工材料的运输和设备的安装调试。

项目建设单位为[建设单位名称]，设计单位为[设计单位名称]，施工单位为[施工单位名称]。

二、施工步骤1. 场地平整与基础施工- 对施工现场进行清理和平整，清除杂物和障碍物，确保场地符合施工要求。

- 根据设计图纸进行基础放线，确定配电房的基础位置和尺寸。

- 进行基础开挖，采用机械开挖和人工清底相结合的方式，确保基础底部的平整度和密实度。

- 浇筑基础混凝土，采用商品混凝土，严格控制混凝土的配合比和浇筑质量，确保基础的强度和稳定性。

2. 主体结构施工- 搭建模板，采用钢模板或木模板，根据设计要求进行模板的安装和加固，确保模板的平整度和垂直度。

- 绑扎钢筋，严格按照设计图纸进行钢筋的下料、加工和绑扎，确保钢筋的规格、数量和位置符合要求。

- 浇筑主体结构混凝土，采用商品混凝土，分层浇筑，振捣密实，确保混凝土的强度和密实度。

- 待混凝土达到一定强度后，拆除模板，进行混凝土的养护，确保混凝土的质量。

3. 屋面施工- 进行屋面防水施工，采用防水卷材或防水涂料，严格按照施工工艺进行施工，确保屋面的防水性能。

- 安装屋面保温材料，采用挤塑聚苯板或岩棉板等保温材料，确保屋面的保温性能。

- 进行屋面瓦施工，采用琉璃瓦或彩钢瓦等屋面材料，确保屋面的美观和耐久性。

4. 门窗安装- 根据设计要求安装门窗，采用铝合金门窗或塑钢门窗，确保门窗的密封性和安全性。

- 进行门窗的调试和验收，确保门窗的开启灵活、关闭严密。

5. 电气设备布局设计与安装- 根据设计图纸进行电气设备的布局设计，确定配电柜、变压器等电气设备的位置和尺寸。

配电房设计规范要求民用建筑物内配变电所，应符合下列要求:1配变电所位置的选择，应符合下列要求:1)宜接近用电负荷中心;2)应方便进出线;3)应方便设备吊装运输;4)不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻;装有可燃油电气设备的变配电室，不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁;5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。

2、安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位，并应设直接对外的安全出口，变压器室的门应为甲级防火门;外墙开口部位上方，应设置宽度不小于1m不燃烧体的防火挑檐;3、可燃油油浸电力变压器室的耐火等级应为一级，高压配电室的耐火等级不应低于二级，低压配电室的耐火等级不应低于三级，屋顶承重构件的耐火等级不应低于二级;4、不带可燃油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内;5、高压配电室宜设不能开启的距室外地坪不低于1.80m 的自然采光窗，低压配电室可设能开启的不临街的自然采光窗;6、长度大于7m的配电室应在配电室的两端各设一个出口，长度大于60m时，应增加一个出口;7、变压器室、配电室的进出口门应向外开启;8、变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施;9、变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施;10、变配电室不应有与其无关的管道和线路通过;11、变配电室、控制室、楼层配电室宜做等电位联结;12、变配电室重地应设与外界联络的通信接口、宜设出入口控制。

1、设在高层建筑内的配变电所，应采用耐火极限不低于2h的隔墙、耐火极限不低于1.50h的楼板和甲级防火门与其他部位隔开;2、可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门;3、配变电所内部相通的门，宜为丙级的防火门;4、配变电所直接通向室外的门，应为丙级防火门。

202207 配电房、开闭所一般要求整理注：以下内容根据近期相关供电深化提资及供电局要求整理，仅代表目前相关要求，可能与不同时期项目存在差异。

总图部分：一、一般原则：（供电验收要求）具备规划局审批文件，符合规划及设计图纸要求，采用独立建筑。

环网室、开闭所宜设置在用电地块沿主次干道处，便于电缆进出；配电所在兼顾外线进出的前提下，宜设置于低压用电负荷中心，低压供电半径按照150m控制。

设置于地下应具备全部建筑具有地下二层标准,且经公司相关领导及职能部室书面批准，无相关许可手续，不予验收。

二、外部道路：（供电验收要求）检修通道宽度不小于4米，巡视通道宽度不小于2米，并与主通道贯通；应充分考虑今后设备巡视、维护、检修施工需要；设置活动路障，便于抢修通行检修通道：指配电、开闭大门（樘口1800x2700）正对的道路巡视通道：指配电、开闭大门（樘口900x2400）正对的道路三、防火间距：GB 50016-2014（2018年版）应根据具体项目情况调整与周边建筑相邻面的门窗、墙体情况。

四、其他注意事项：不应在厕所、卫生间、盥洗室、浴室、厨房或其他蓄水、经常积水场所的直接下一层设置，且不宜与上述场所相贴邻，当贴邻设置时应采取防水措施；（供电建筑附设于其他建筑中；下方地库存在用水房间，需要做额外防水处理）变压器室、高压配电室、电容器室，不应在教室、居室的直接上、下层及贴邻处设置；当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。

（供电建筑附设于其他建筑中，贴临长时间有人的空间，需要做额外隔声、电磁屏蔽处理）防火规范部分：（GB 50016相关条文）一、火灾危险性：（3.1.1）1、油浸变压器室属于丙类火灾危险性部位。

2、配电室（每台装油量大于60kg的设备）属于丙类火灾危险性部位。

3、配电室（每台装油量小于等于60kg的设备）属于丁类火灾危险性部位。

二、耐火等级：１、油浸变压器室、高压配电装置室的耐火等级不应低于二级，其他防火设计应符合现行国家标准《火力发电厂与变电站设计防火规范》GB 50229等标准的规定。

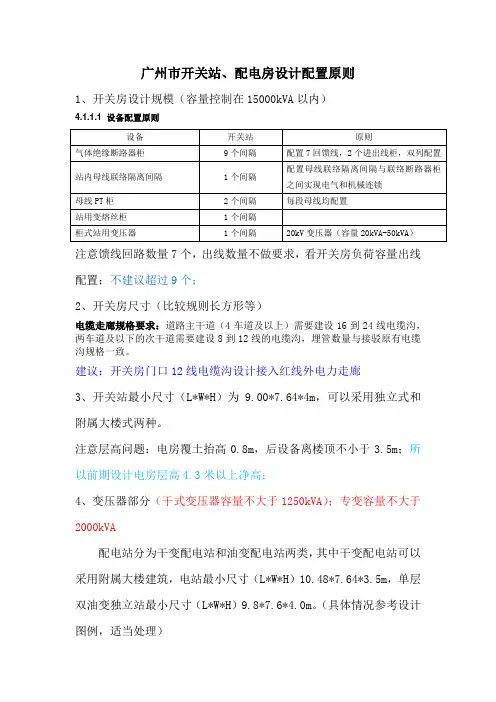

广州市开关站、配电房设计配置原则
1、开关房设计规模（容量控制在15000kVA以内）
4.1.1.1 设备配置原则
注意馈线回路数量7个，出线数量不做要求，看开关房负荷容量出线配置；不建议超过9个；
2、开关房尺寸（比较规则长方形等）
电缆走廊规格要求：道路主干道（4车道及以上）需要建设16到24线电缆沟，两车道及以下的次干道需要建设8到12线的电缆沟，埋管数量与接驳原有电缆沟规格一致。

建议：开关房门口12线电缆沟设计接入红线外电力走廊
3、开关站最小尺寸（L*W*H）为9.00*7.64*4m，可以采用独立式和附属大楼式两种。

注意层高问题：电房覆土抬高0.8m，后设备离楼顶不小于3.5m；所以前期设计电房层高4.3米以上净高；
4、变压器部分（干式变压器容量不大于1250kVA）；专变容量不大于2000kVA
配电站分为干变配电站和油变配电站两类，其中干变配电站可以采用附属大楼建筑，电站最小尺寸（L*W*H）10.48*7.64*3.5m，单层双油变独立站最小尺寸（L*W*H）9.8*7.6*4.0m。

（具体情况参考设计图例，适当处理）。

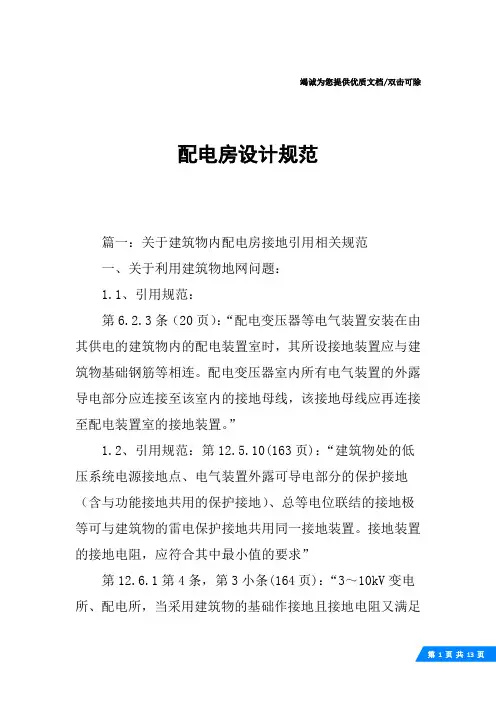

竭诚为您提供优质文档/双击可除配电房设计规范篇一：关于建筑物内配电房接地引用相关规范一、关于利用建筑物地网问题：1.1、引用规范：第6.2.3条（20页）：“配电变压器等电气装置安装在由其供电的建筑物内的配电装置室时，其所设接地装置应与建筑物基础钢筋等相连。

配电变压器室内所有电气装置的外露导电部分应连接至该室内的接地母线，该接地母线应再连接至配电装置室的接地装置。

”1.2、引用规范：第12.5.10(163页)：“建筑物处的低压系统电源接地点、电气装置外露可导电部分的保护接地（含与功能接地共用的保护接地）、总等电位联结的接地极等可与建筑物的雷电保护接地共用同一接地装置。

接地装置的接地电阻，应符合其中最小值的要求”第12.6.1第4条，第3小条(164页)：“3～10kV变电所、配电所，当采用建筑物的基础作接地且接地电阻又满足规定时，可不另设人工接地”第12.7.1第2条（167页）：“变电所的接地装置，除利用自然接地体外，还应敷设人工接地体。

但对35kV及以下变电所，若利用建筑物基础做接地体，其接地电阻能满足规定值时，可不另设人工接地体。

”1.3、引用规范第6.1.1条（48页）：在工程的设计阶段不知道电子系统的规模和具体位置的情况下，若预计将来会有需要防雷击电磁脉冲的电气和电子系统，应在设计时将建筑物的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、配电的保护接地系统等与防雷装置组成一个接地系统，并应在需要之处预埋等电位连接板1.4第十四章，第五节，第1条（885页）：“对发电厂、变电所的接地装置除利用自然接地极外，还应敷设人工接地极。

但对3~10kV变电所、配电所，当建筑物基础做为接地极且接地电阻满足规定值时可不设人工接地极。

”第十四章，第五节，第4点，第6小点（886页）：“当利用钢筋混凝土体中钢筋做为接地系统时，各钢筋混凝土体之间必须连接成电气通路，并保证电气连续性负复合要求”二、关于使用tn-s接地系统问题2.1、引用规范第6.1.2条（48页）：当电源采用tn系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用tn-s系统。

工厂配电室设计规范篇一：施工现场配电室设置规范要求标化工地临时配电房安全文明要求及内容1、其砌筑规格：高度一般不得低于2.5M，长宽随使用电器设备来设计。

2、其主配电柜与配电房门宜设置在配电房的正中间，配电柜底座应设置在高度不得低于0.3M的沟槽，且柜台后应留宽度1M左右的过道空间以供维修。

3、配电房应紧靠变压器侧，通风良好，设置百叶门、窗；并采取防雨雪、防火、放小动物的措施，宜设置纱门、窗。

4、配电房应设立明显的安全标志、警示标志。

5、配电房内应上墙配电房管理制度、定期维修记录、电工日常维修保养记录等。

6、配电柜操作时应在其站脚处设置绝缘板或绝缘橡胶垫及应急照明措施等。

7、消防设置，其耐火等级不得低于3级，并配有符合要求的消防器材如：砂池、消防铲、桶，灭火器等。

在室外墙上离地130㎝高处配置至少2只以上1211灭火器或干粉灭火器等绝缘灭火。

配电房室外应设立排水沟，周围不得有积水。

8、成列的配电屏和控制屏应设置短路、过载、漏电保护装置，各配电线路应做编号，注明用途标志，配电盘两端应与重复接地及保护零线做电气连接。

配电盘或配电线路维修时，应悬挂“有人维修，禁止合闸”标志牌。

9、当施工现场设置自备发电机组时，其电源开关与外电网电源开关之间，应装设防止同时合闸的机械联锁装置，发电机组应采用三相四线制中性点直接接地供电系统，中性点单独接地，接地电阻不大于4欧姆。

篇二：配电房建筑设计需遵循哪些规范配电房建筑设计需遵循哪些规范建造工厂变配电所的一般要求工厂变配电所的位置应根据以下要求综合选择所址要求接近用电负荷中心，通常是用电量较大的车间；要考虑线路进、出方便，以便架设线路和敷设电缆；变配电所要设在离电源较近的地方（如在架空线附件）；要避免有腐蚀性气体和强烈震动以及粉尘较多的场所。

地势应选择较高和干燥的地方，不要设在低洼地、厕所和浴室旁边以及经常积水的地方。

除满足以上要求外，还要考虑运输方便和尽量接近大容量的用电设备。

施工现场临时用电安全技术规范中6.1.4 配电室布置应符合下列要求：1、配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m；2、配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；3、配电柜侧面的维护通道宽度不小于1m；4、配电室的顶棚与地面的距离不低于3m ；5、配电室内设置值班或检修室时，该室边缘处配电柜的水平距离大于lm，并采取屏障隔离；6、配电室内的裸母线与地向垂直距离小于2.5m时，采用遮栏隔离，遮栏下通道的高度不小于1.9m；7、配电室围栏上端与其正上方带电部分的净距不小于0.075m；8、配电装置的上端距顶棚不小于0.5m；9、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表6.1.4规定；10、配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；11、配电室的门向外开，并配锁；12、配电室的照明分别设置正常照明和事故照明。

表6.1.4 母线涂色注意：我们各项目使用的总配电箱基本上都是前后都有漏电保护器的，意味着我们配电室操作通道是前后各一条，按规范要求操作通道宽不小于1.5米，加上配电箱本身厚度约0.7米，即3.7米。

按规范要求维护通道宽不小于1米，加上配电箱本身宽度约1.2米（根据实际宽度计算），即3.2米。

按规范要求，配电室的顶棚与地面的距离不低于3m。

即现场实际配电房的尺寸最小应该为深3.7米*宽3.2米*高3米。

宽度应随现场实际情况进行调整。

注意不能直接使用图册上3*3*3的尺寸。

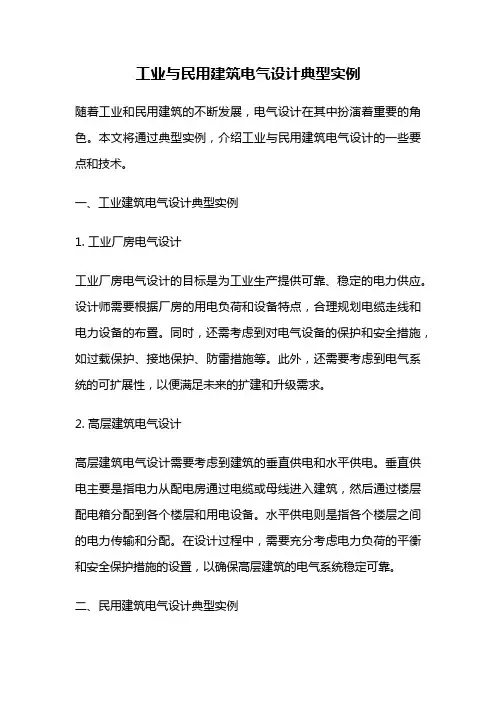

工业与民用建筑电气设计典型实例随着工业和民用建筑的不断发展，电气设计在其中扮演着重要的角色。

本文将通过典型实例，介绍工业与民用建筑电气设计的一些要点和技术。

一、工业建筑电气设计典型实例1. 工业厂房电气设计工业厂房电气设计的目标是为工业生产提供可靠、稳定的电力供应。

设计师需要根据厂房的用电负荷和设备特点，合理规划电缆走线和电力设备的布置。

同时，还需考虑到对电气设备的保护和安全措施，如过载保护、接地保护、防雷措施等。

此外，还需要考虑到电气系统的可扩展性，以便满足未来的扩建和升级需求。

2. 高层建筑电气设计高层建筑电气设计需要考虑到建筑的垂直供电和水平供电。

垂直供电主要是指电力从配电房通过电缆或母线进入建筑，然后通过楼层配电箱分配到各个楼层和用电设备。

水平供电则是指各个楼层之间的电力传输和分配。

在设计过程中，需要充分考虑电力负荷的平衡和安全保护措施的设置，以确保高层建筑的电气系统稳定可靠。

二、民用建筑电气设计典型实例1. 住宅电气设计住宅电气设计主要考虑到住户的日常用电需求，如照明、空调、电视等。

设计师需要根据住宅的布局和户型，合理规划电气设备的布置和电缆走线。

此外，还需要考虑到住宅的用电安全和节能性，如设置漏电保护器、过载保护器和智能家居系统等。

2. 商业建筑电气设计商业建筑电气设计需要考虑到商业设施的特殊用电需求。

例如，商场需要考虑到大量照明和空调设备的用电，而餐厅则需要考虑到厨房设备的用电。

设计师需要根据商业建筑的功能和用途，合理规划电气设备的布置和电缆走线。

同时，还需要考虑到商业建筑的用电安全和节能性，如设置火灾报警系统和节能照明设备等。

三、工业与民用建筑电气设计的共同要点1. 用电负荷计算无论是工业建筑还是民用建筑，都需要进行用电负荷计算。

通过对各个用电设备的功率和使用时间进行统计，可以确定整个电气系统的用电负荷。

这对于合理选择电缆规格、电力设备容量和保护器件等至关重要。

2. 电气设备布置在电气设计中，电气设备的布置对于电气系统的运行效果和安全性有着重要影响。

一、总配电室（房）配电室平面布置图配电室立面图总配电室（房）系统图1、总配电室（房）应设在靠近电源的区域，配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于是1500mm，双列面对面布置不小于2000mm；2、配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于是800mm，双列背对背布置不小于1500mm；个别地点有建筑物结构凸出的地方，则此点通道宽度可减少200mm;3、配电室（房）内设置值班或检修室时，该室边缘距配电柜的水平距离大于1000mm，并采取屏障隔离；4、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准。

配电箱系统图分配电箱系统图NL 1 L 2 L 3断路器漏电保 护器大中型设备开关箱PE隔离开关PEN漏电保 护器隔离开关L 1 L 2 L 3小型设备开关箱大中型设备开关箱系统图 小型设备专用开关箱系统图配电箱防护配电箱防护棚侧面、正面图1、二级配电箱防护栏可制作成2400mm（高）×2000 mm（宽），四面组装的定型化、工具式防护栏杆，搭设双层防护棚。

2．配电箱顶离防护棚顶的距离不少于500mm，两侧与防护栏杆的垂直距离要保证配电箱门能全部打开，且不少于500mm，配电箱前后开门方向与防护栏杆的垂直距离不少于1000mm（后方不开门时不少于500mm）。

3．如果配电箱不在塔吊或在建筑物的坠落半径范围内，防护棚可不搭双层防护，只需用瓦楞铁搭设防雨棚。

4．防护棚刷红白漆相间@300mm。

金属防护栏杆防护棚应做接零保护。

5、固定式分配电箱防护棚内必须设置事故照明灯或临时照明。

四、使用安全要求1、在总隔离开关前设局部照明专用回路，在箱体左下角设PE线，左上角设N线排。

2、分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

3、动力配电箱与照明配电箱宜分别设置，当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。

低压配电室设计规范要求一、民用建筑物内配变电所，应符合下列要求：1 配变电所位置的选择，应符合下列要求：1)宜接近用电负荷中心；2)应方便进出线；3)应方便设备吊装运输；4)不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；装有可燃油电气设备的变配电室，不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁；5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。

2 安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位，并应设直接对外的安全出口，变压器室的门应为甲级防火门；外墙开口部位上方，应设置宽度不小于1m不燃烧体的防火挑檐；3 可燃油油浸电力变压器室的耐火等级应为一级，高压配电室的耐火等级不应低于二级，低压配电室的耐火等级不应低于三级，屋顶承重构件的耐火等级不应低于二级；4 不带可燃油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内；5 高压配电室宜设不能开启的距室外地坪不低于1．80m的自然采光窗，低压配电室可设能开启的不临街的自然采光窗；6 长度大于7m的配电室应在配电室的两端各设一个出口，长度大于60m时，应增加一个出口；7 变压器室、配电室的进出口门应向外开启；8 变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施；9 变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施；10 变配电室不应有与其无关的管道和线路通过；11 变配电室、控制室、楼层配电室宜做等电位联结；12 变配电室重地应设与外界联络的通信接口、宜设出入口控制。

二、配变电所防火门的级别应符合下列要求：1 设在高层建筑内的配变电所，应采用耐火极限不低于2h的隔墙、耐火极限不低于1．50h的楼板和甲级防火门与其他部位隔开；2 可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门；3 配变电所内部相通的门，宜为丙级的防火门；4 配变电所直接通向室外的门，应为丙级防火门。

配电房设计规范要求
配电房是电力系统中非常重要的组成部分，它的设计规范要求非常严格，以确保电力系统的安全和稳定运行。

以下是配电房设计规范要求的章节划分：
一、基本要求
配电房应符合国家有关规定和标准，建设单位应按照电力系统的需要，合理选址、合理布局、合理设计，确保配电房的安全、可靠、经济、合理。

二、建筑设计
配电房建筑设计应符合国家建筑设计规范和电力系统的需要，建筑结构应具有足够的强度和刚度，能承受风压、地震力和其他外力的作用。

建筑内部应设置合理的通风、照明、防火和防爆设施。

三、电气设计
1. 配电房电气设计应符合国家电气设计规范和电力系统的需要，应具有足够的安全性、可靠性和经济性。

2. 配电房应设置合理的进出线口和电缆沟槽，进出线口和电缆沟槽应设置防护装置，以防止人员误碰或者受到电击。

3. 配电房应设置合理的电缆支架和电缆桥架，电缆支架和电缆桥架应具有足够的强度和刚度，能够承受电缆的重量和外力的作用。

4. 配电房应设置合理的开关柜、配电柜和控制柜，开关柜、配电柜和控制柜应
符合国家标准和电力系统的需要，具有足够的安全性、可靠性和经济性。

5. 配电房应设置合理的接地装置和避雷装置，接地装置和避雷装置应符合国家标准和电力系统的需要，能够保证电气设备的安全运行。

6. 配电房应设置合理的照明、防火和防爆设施，以保证人员的安全和电气设备的安全运行。

四、环境保护
配电房建设应符合国家环境保护法规和标准，建设单位应采取有效措施，防止噪声、污染和其他环境问题的产生。

以上是配电房设计规范要求的章节划分，建设单位在设计配电房时应按照这些要求进行设计，以确保配电房的安全、可靠、经济、合理。

工业电气设计中各配电房如何布置工业电气设计中各配电房如何布置在工业生产中，电力是不可或缺的。

为了确保电力的稳定性和正常运行，需要对电力系统进行合理的设计和布置。

其中，各配电房的布置是关键之一，其影响着电力系统的正常运行和维护。

本文将从布置的位置、大小、设备选择、安全等方面进行分析和探讨。

一、布置的位置在工业电气设计中，各配电房的位置应根据工厂生产流程和电力设备分布进行布置。

一般来讲，配电房的位置应该尽量接近主要的用电设备组成的区域，那样可以减少输电损耗和线路阻力，保证电能质量，这也是降低生产成本的有效方法。

而在布置配电房时，还应考虑诸如人流、货流、噪声、风向、地形等因素，以及预留扩建空间，保证未来生产需要的可持续发展。

二、布置的大小在工业生产中，配电房的大小应该根据实际需要，确定用电设备的数量，确定出合理的用电量，再根据电力系统规划的需要来确定配电房的大小。

尤其是在自然灾害的地区，配电房的布置大小要符合地震、洪涝、火灾等安全要求。

因此，在设计配电房时，相应的安全要求必须得到足够的重视和考虑，以确保工业生产中配电房的正常运行。

三、设备选择在配电房的设计中，设备的选择是非常重要的一环。

因为设备的种类、规格、质量、性能直接决定着配电房的电力设备能否正常运行和维护。

在设备选择时，首先应根据实际需要及其用电量选择配电柜、电容器等电力系统所需的配件。

其次，要选择适合的变压器、变频器、开关柜、电缆桥架等电气设备，这些重要设备必须满足实际工作需求和安全要求。

最后，应考虑运行管理、检修维护等方面的问题，选择稳定性好、质量过硬的设备。

四、安全要求配电房的安全需要我们重视，因为配电房是电气设备的重要组成部分，涉及到电气安全。

在配电房中要注意以下安全要求，它们是确保生产运行的关键所在。

1. 防潮：配电房全年都处于高湿气环境中，需要重视防潮工作;2. 保温：对于在冬季要保暖的建筑物，配电房需要高效技术的保温措施;3. 防火：防火措施应该是重点考虑的问题之一，应该在配电房内布置灭火器、烟雾报警等防火设备;4. 绝缘：需要使用符合标准的防火绝缘材料，如配电房内电缆使用的防火电缆等;5. 安全要求：需要注意必须符合相关电气安全标准，如防电击、防爆等。

工业电气设计中各配电房如何布置1、总述配电房是供电系统中的关键部位，我们平时说的配电房其实是对各种变配电所、配电室的统称。

35KV变配电所包括35/10(6)kV变电所和35/0.38kV变电所。

10(6)kV配电所(简称配电所)，有些地方又称开闭所，用户单位内的配电所常带有10(6)kV变电所；10(6)kV变电所(简称变电所)，指高压侧电压为10(6)kV的变电所，在工业企业内又称车间变电所，变电所一般由变压器，高压室，低压室等部分组成。

2、变配电所选址1.尽量接近负荷中心，以降低配电配电系统的电能损耗、电压损耗和有色金属消耗量；2.进出方便，特别是要便于架空进出线；3.接近电源侧，特别是工厂的总降压变电所和高压配电所；4.设备运输方便，特别是要考虑电力变压器和高低压成套配电装置的运输；5.不应设在有剧烈振动或高温的场所，当无法避开时，应有防振和隔热的措施；6.不宜设在多尘或有腐蚀性气体的场所，无法远离时，不应设在污染源的下风侧；7.不应设在厕所、浴室和其他经常积水场所的正下方，且不宜与上述场所相贴邻；8.不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方。

9.不应设在地势低洼和可能积水的场所。

10.配电所一般为独立式建筑物，也可以与所带10(6)KV变电所一起附设于负荷较大的厂房或建筑物。

3、变配电所的布置①布置紧凑合理，便于设备的操作、搬运、检修、试验和巡视，还要考虑发展的可能性。

②适当安排建筑物内各房间的相对位置，使配电室的位置便于进出线。

③尽量利用自然采光和自然通风，变压器室和电容器室尽量避免西晒，控制室尽可能朝南。

④配电室、控制室、值班室等的地面宜高出室外地面150~300mm，当附设于车间内时，则可与车间的地面相平。

⑤10kV配变电所宜单层布置，当采用双层布置时，变压器室应设在底层，并且二层的配电室需留有吊装设备的吊装孔，吊装平台等。

⑥不带可燃性油的高、低压配电装置和非油浸的全封闭型变压器可设在同一房间内，具有IP3X防护等级外壳的配电柜和非油浸全封闭变压器可靠近布置在配电房内。

10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。

常用配电柜型号：XGN15-12、HXGN17。

1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权江苏华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

基于常见工业厂房电气设计要点分析摘要：文章主要结合笔者在某工业厂房的电气设计经验，针对工业厂房电气设计相关要点进行了分析，主要从照明系统、动力配电、防雷接地以及火灾自动报警系统等相关要点进行论述，提出了设计思路及方法，以供大家参考。

关键词：工业厂房电气设计照明设计中图分类号：[f287.2] 文献标识码：a 文章编号：工业厂房电气设计一般包括照明系统、动力配电、防雷接地，满足场所应设置火灾、自动报警系统的条件时，还应增设火灾自动报警系统的设计。

通常做设计时，设计人员要清楚厂房的性质并向业主了解厂房内部动力设施情况，掌握需要配电的动力设备电气参数资料。

从而可以进行较为完整和合理的设计。

本文主要结合某工程实例，浅谈下工业厂房电气设计的方法。

1工程概况某工业厂房，地上二层，长89m，宽21m，总高9m，厂房跨度7m，建筑面积3560.02㎡，结构形式为钢筋混凝土框排架结构，具体操作工种不定，动力设备具体情况不详，故本次动力配电仅预留动力电源。

2 照明系统设计2.1 照明方式的选择该厂房层高为4.6m，属于层高较低的厂房，而且对于作业的照度要求不高，宜采用一般照明方式。

2.2 照度标准根据国家标准 gb50034-2004《建筑照明设计标准》工业建筑一般照明标准值，结合厂房非精细加工的特点。

确定本厂房内照度标准值为200lx。

2.3照明配电系统（1）厂房照明系统主要采用放射式系统配电。

（2）厂房空间大、布置方式对称，所以照明配电箱摆放时，考虑两点：一是距总配电箱的位置不宜大于20m。

二是因厂房大，照明配电箱以区域照明划分，应布置在区域的负荷中心。

（3）在应急照明与普通照明没有条件分别设置配电箱时，即两者共用配电箱时，应在说明里注明“应急照明与普通照明共用配电箱时，应做防火隔离并有明显标识。

”（4）三相配电干线的各相负荷宣分配平衡，最大相负荷不宜超过三相负荷平均值的 115%，最小相负荷不宜超过三相负荷平均值的85%。

配电房设计规范要求
一、设计规范的重要性
配电房作为承载电力设备和供电系统的重要场所，其设计规范对于保障供电安全、提高供电效率至关重要。

设计规范的遵循不仅能够确保配电房设施的正常运行，还能够有效避免电力事故发生，最大限度地保护人员和设备的安全。

二、配电房位置选择
1. 配电房应位于建筑的非人员活动区域，远离易燃易爆和腐蚀性物质的存储区域。

2. 配电房周围应保持空旷，便于消防车辆和救援人员的进出，同时要确保通风良好，避免局部空气积聚引发安全隐患。

3. 配电房入口处应设置明显的标识，便于人员快速找到。

三、配电房建筑结构
1. 配电房的建筑结构应具有承重能力，能够抵御自然灾害等外部影响。

2. 配电房墙体应采用防火建筑材料，并配备适当的消防设施，保障火灾发生时的安全疏散和扑救。

四、配电房电气设备
1. 配电房应根据负荷情况选择合适的变压器、开关柜等电气设备，
确保供电系统稳定可靠。

2. 设备的安装位置应符合电气设备安装规范，便于设备运行、维护
和检修。

五、配电房维护管理
1. 配电房应建立健全的维护管理制度，对设备进行定期检查和保养，确保其长期有效运行。

2. 配电房工作人员应定期接受相关安全培训，提高应急处置和防范
意识。

六、结论
配电房设计规范要求不仅是一项技术要求，更是对人员和设备安全
的一种保障。

只有严格遵循设计规范，才能够确保配电房的正常运行，有效预防各类安全事故的发生。

希望各相关单位在配电房设计时能够
严格执行规范，为电力系统的安全运行保驾护航。

配电房设计规范要求配电房是供电系统的重要组成部分，它的设计规范非常重要。

下面是配电房设计规范的要求：一、总体设计要求1. 配电房的建筑结构要稳定可靠，能够承受特定的载荷和地震力。

2. 配电房要满足防火、防爆和通风要求，采取防火、隔热、通风、排烟措施。

3. 配电房要设置足够的工作空间和通道，以方便设备的维修、检修和更换。

4. 配电房内应设置配电柜、开关柜、变压器、电缆等设备，并按照规范要求布置。

二、电气设备选型要求1. 配电柜、开关柜和变压器等电气设备要选择合格的产品，并具备相应的认证和检测报告。

2. 电缆要选择符合规范要求的材质和规格，以保证电气系统的安全可靠。

三、电缆布线要求1. 电缆的敷设要符合电气安全规范，设置合适的敷设通道，并确保电缆的保护。

2. 电缆的敷设要满足规范的槽、管、桥架等要求，采用合适的固定方式。

四、设备的配置要求1. 配电房内的电气设备应按照规范要求合理配置，保证供电系统的正常运行。

2. 要设置备用设备，确保在异常情况下可以及时切换到备用电源。

五、安全与保护要求1. 配电房应设置足够数量和规格的灭火器、应急照明设备和防护设备，以应对突发事件。

2. 配电房应设立警示标识，标明重要设备和安全注意事项。

3. 配电房要设置防雷装置和接地装置，保障防雷和电气安全。

六、环境和通风要求1. 配电房要有合适的通风系统，保持室内空气流通，并设置合适的通风口和排烟设备。

2. 配电房要实施环境保护措施，减少噪音和电磁辐射对周围环境的影响。

七、维护和管理要求1. 配电房设备的维护和管理要规范，定期进行设备检查和维护，确保设备的正常运行。

2. 配电房要建立相应的管理制度和安全操作规程，并培训操作人员。

上述是配电房设计规范的要求，通过符合这些规范要求的设计和建设，可以保证配电房的安全、可靠和高效运行。

设计说明(车间一)一.设计依据:1、<<民用建筑电气设计规范>>JGJ16-20082、<<供配电系统设计规范>>GB50052-20093、<<建筑物防雷设计规范>>GB50057-20104、<<建筑设计防火规范>>GB50016-20065、<<建筑照明设计标准>>GB50034-20046、<<消防应急照明和疏散指示系统>>GB17945-20107、<<建筑设计节能专篇>>二.设计范围:1、照明系统配电设计.2、建筑物防雷及等电位设计,防浪涌设计.3、变配电及其他设计内容须甲方另行委托。

4、本工程为综合楼。

生产产品为丁类。

为难燃品种，故不设消防报警及喷淋。

三.供电及照明设计:1、本工程为综合楼,负荷级别定为三级，在停电时不会对人员等造成损失。

. 本设计仅为照明.动力由建设单位定. 变配电设计由建设单位另行委托,本设计不包括在内.2、电源引自总配电房,供电电压为380/220V ,配电制式照明为TN-C-S制, 引入照明总箱.配电形式采用树干式与放射式相结合.本设计为综合接地,接地电阻<1欧姆.3、电缆进户处应穿热镀锌钢管保护,室外由总图设计定.4、进户电缆PEN线应作重复接地,该接地线可采用-40*4热镀锌扁钢直接接入总等电位联结端子箱,零线同接地线分开后严禁合并.5、所有照明灯具的金属外壳需做等电位连接，所有照明线路均加同等线径的保护线（平面图及系统于均不表示）。

6、所有照明回路上的用电设备需设对应的局部电容器，使回路的功率因数不小于0.92。

也可以在配电室内补偿至0.96。

见变配电设计。

7、等电位接地,由接地箱用AO-40X4镀锌扁铁引至卫生间.在洗脸盆下做一接地端子.四.导线及敷设:1、沿地面暗敷的线路必须穿热镀锌钢管保护,其余沿墙.梁,现浇楼面暗敷的线路,可穿中型PVC-U管保护.在钢屋面下为明敷.2、据《建筑电气安装工程图集》及有关规范施工。
