机械运动参数测定

实验十一机构运动参数测试一、概述本实验的实验装置，只需拆装少量零部件，即可分别构成四种典型的传动系统，即：曲柄滑块机构、导杆机构、平底直动从动件凸轮机构和滚子直动从动件凸轮机构。

而每一种机构的某一些参数，如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整，学生通过拆装及调整可加深对机械结构本身特点的了解，对参数改动对整个运动状态的影响也会有更好的认识。

二、实验目的（1）通过实验、了解位移、速度、加速度的测定方法；转速及回转不匀率的测定方法；（2）通过实验，初步了解“QTD-Ⅲ型组合机构实验台”及光电脉冲编码器、同步脉冲发生器（或称角度传感器）的基本原理，并掌握它们的使用方法；（3）通过比较理论运动线图与实测运动线图的差异，并分析其原因，增加对速度特别是加速度的感性认识；（4）比较曲柄滑块机构与导杆机构的性能差别；（5）检测凸轮直动从动件的运动规律；（6）比较不同凸轮廓线或接触副对从动件运动规律的影响。

三、实验设备（1）实验机构：曲柄滑块导杆凸轮组合机构(2) QTD-Ⅲ型组合机构实验仪（单片机控制系统）；(3) 打印机；(4)个人电脑一台；(5)光电脉冲编码器；(6)同步脉冲发生器（或称角度传感器）。

四、实验台结构和工作原理1．实验机构本实验配套的为曲柄滑块机构及导杆机构和凸轮机构，其原动力采用直流调速电机，电机转速可在0－3000r/min范围作无级调速。

经蜗杆蜗轮减速器减速,机构的曲柄转速为0－100r/min。

利用往复运动的滑块推动光电脉冲编码器，输出与滑块位移相当的脉冲信号，经测试仪处理后将可得到滑块的位移、速度及加速度。

图11-1(a)为曲柄滑块机构的结构形式，图11-1(b)为导杆机构的结构形式，图11-1（c）(d)是凸轮机构的结构形式。

后者是前者经过简便的改装而得到的，在本实验机构中已配有改装所必备的零件。

图11-1（a） 曲柄滑块机构 图11-1(b) 导杆机构图11-1（c）平底直动从动件凸轮机构 图11-1（d）滚子直动从动件凸轮机构在图11-1中，1.同步脉冲发生器；2.蜗轮减速器；3.曲柄；4.连杆；5.电机；6.滑块；7.齿轮；8.光电脉冲编码器；9.导块；10.导杆;11 凸轮；12 平底直动从动件；13 恢复弹簧；14 滚子直动从动件；15 光栅盘2．QTD-Ⅲ型组合机构实验仪此实验仪的外形结构如图11-2所示，图11-2(a)为正面结构，图11-2(b)为背面结构。

实验四机构运动参数测试一、实验目的1.通过运动参数测试实验，掌握机构运动的周期性变化规律，并学会机构运动参数如位移、速度和加速度（包括角位移、角速度和角加速度）的实验测试方法；2.通过利用传感器、工控机等先进的实验技术手段进行实验操作，训练掌握现代化的实验测试手段和方法，增强工程实践能力；3.掌握原动件运动规律不变，改变机构各构件尺寸，从动件运动参数的测量方法;4.通过进行实验结果与理论数据的比较，分析误差产生的原因，增强工程意识，树立正确的设计理念。

二、实验装置1.实验装置的组成实验装置系统框图如图1所示，它由以下几部分组成。

图12.实验装置的特点该实验以培养学生的综合设计能力、创新设计能力和工程实践能力为目标。

打破了传统的演示性、验证性、单一性实验的模式，建立了新型的设计型、搭接型、综合性的实验模式。

本实验提供多种搭接设备，学生可根据功能要求，自己进行方案设计，并将自己设计的方案亲手组装成实物模型。

形象直观，安装调整简捷，并可随时改进设计方案，从而培养学生的创造性和正确的设计理念。

3.实验装置的功用实验中，可组合出：①曲柄滑块；②双曲柄；③摆动导杆；④曲柄摇杆；⑤滑块为输出构件的简单的平面六杆机构（组合机构）；⑥直动导杆凸轮机构；⑦摆动凸轮机构和动力学调速实验台等多种典型的运动机构；另外，各构件尺度参数可调，突出了测试机构的尺寸参数的多变性，如：在曲柄滑块机构中设计了偏心块构件，可将对心式曲柄滑块机构变位偏置式曲柄滑块机构；在双曲柄机构中，可调节连杆尺寸使之变为平行四边形机构等。

这样可增加学生的实验题目和测试目标，使同学在实验中充分理解尺寸参数有、原动件运动规律等因素对机构运动学方面的影响，巩固学生在课堂中所学知识，使之产生感性认识，增加对机械学研究的兴趣，同时达到一机多用的目的。

4.实验装置主要技术参数（1）电机额定功率和电机转速机构运动参数测试实验装置电机参数：功率：40W。

电机转速：1300r/min。

机构运动参数测定与分析实验实验2 四杆机构运动参数测量与动态性能分析之一本实验通过测量一四杆机构从动件的运动规律，学习用实验方法研究简单机械的运动性能。

培养分析实验结果的能力。

一、实验目的1、了解曲柄摆杆机构运动特点。

2、了解摆杆运动参数测量原理与方法。

3、把实验结构与理论计算机结构比，分析二者不完全相同的原因*4、初步了解构件弹性对机构运动性能的影响。

二、设备与工具GD —1型机构动态实验台是一个多功用的实验台，它可以用研究刚性机构的运动规律也可用于研究弹性机构的运动规律。

它可以研究构件尺寸对运动规律的影响，也可以研究构件弹性对构件的影响和在不同转速下构件的弹性动力效应。

本次实验只运用该设备测量在杆件尺寸确定的情况下，摆杆的运动规律，包括摆杆角位移、角速度、角加速度，与理论计算结果进行比较。

图2—1为实验设备框图，其中四杆机构为核心部分，其机构简图如图2—2所示。

机构尺寸为：05.030±=AB L ；2.0142±=BC L ；1.05.263±=CD L 。

固定件AD L 为可调尺寸。

当轴承座对准机座上的刻度时，1.0330±=AD L 。

图2－1 实验设备框图图2－2曲柄摆杆机构四杆机构中，曲柄为主动件，它由一台Z2—11直流电机驱动，其转速可用一台KZD —1型可控硅调速器进行无级调速。

摆杆CD 为从动件，它的运动由D 轴输出，输出的运动规律可可控硅调速器信号电路A/D 转换 TP801单板计算机打印机 CJD 角位移传感四杆机构Z2--11直流电机 直流稳压电源A BCD θ通过安装在轴端的传感器测量。

三、原理和方法本实验设备中所采用的CJD 角位移传感器是根据电位计式变换器的测量原理设计的。

其工作原理如图2—3I 部分 中所示。

图2—3 测量原理图摆杆的角位移通过传感器内部的机械结构带动原理图中的电刷在电位器上滑动。

因此，有相应的讯号输出达到测量角度的目的。

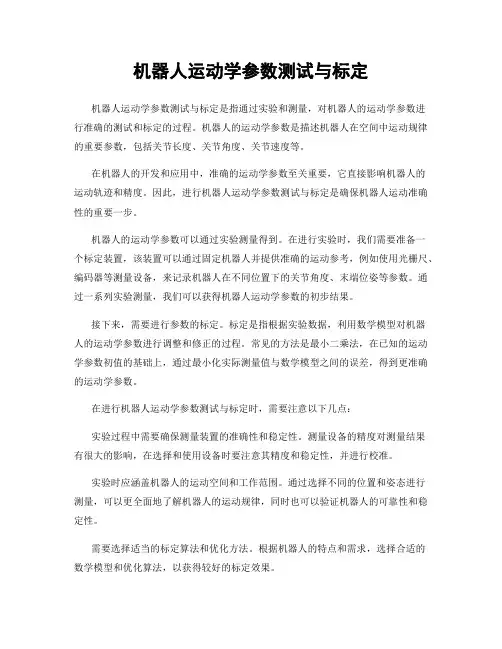

机器人运动学参数测试与标定机器人运动学参数测试与标定是指通过实验和测量，对机器人的运动学参数进行准确的测试和标定的过程。

机器人的运动学参数是描述机器人在空间中运动规律的重要参数，包括关节长度、关节角度、关节速度等。

在机器人的开发和应用中，准确的运动学参数至关重要，它直接影响机器人的运动轨迹和精度。

因此，进行机器人运动学参数测试与标定是确保机器人运动准确性的重要一步。

机器人的运动学参数可以通过实验测量得到。

在进行实验时，我们需要准备一个标定装置，该装置可以通过固定机器人并提供准确的运动参考，例如使用光栅尺、编码器等测量设备，来记录机器人在不同位置下的关节角度、末端位姿等参数。

通过一系列实验测量，我们可以获得机器人运动学参数的初步结果。

接下来，需要进行参数的标定。

标定是指根据实验数据，利用数学模型对机器人的运动学参数进行调整和修正的过程。

常见的方法是最小二乘法，在已知的运动学参数初值的基础上，通过最小化实际测量值与数学模型之间的误差，得到更准确的运动学参数。

在进行机器人运动学参数测试与标定时，需要注意以下几点：实验过程中需要确保测量装置的准确性和稳定性。

测量设备的精度对测量结果有很大的影响，在选择和使用设备时要注意其精度和稳定性，并进行校准。

实验时应涵盖机器人的运动空间和工作范围。

通过选择不同的位置和姿态进行测量，可以更全面地了解机器人的运动规律，同时也可以验证机器人的可靠性和稳定性。

需要选择适当的标定算法和优化方法。

根据机器人的特点和需求，选择合适的数学模型和优化算法，以获得较好的标定效果。

需要对标定结果进行评估和验证。

通过与实际应用场景进行对比和验证，评估标定结果的准确性和可靠性。

总结起来，机器人运动学参数测试与标定是确保机器人运动准确性的重要一步。

通过实验测量和参数标定，可以获取准确的运动学参数，并对机器人的运动规律进行分析和优化，从而提高机器人的运动精度和稳定性。

在进行测试与标定时，需要注重实验的准确性和完整性，选择合适的标定算法和评估方法，以获得准确可靠的结果。

.
2 迫振动法（共振法） 利用激振器对被测系统施以简谐激励力，使系统产生强迫振
动，改变激振频率，进行频率扫描，当激振频率与系统的固有频 率接近时，系统产生共振。因此，只要逐渐调节激振频率，同时 测定系统的响应幅值，绘出幅值和频率的关系曲线（即幅频特性 曲线），曲线上各峰值点所对应的频率，就是系统的各阶固有频 率。
.
B）直观测定法：依据定义分别测定在隔振前和隔振后的 振幅，直接做比
主动隔振系数： a
A2 A1
在安装了隔振器后如果要测量没有隔振前的振幅只需要垫刚性物块的 方法，将隔振器“脱离”，使振源和地基之间刚化，隔振器不发生作用 （本次实验难点），这样带来的误差不会太大。
主动隔振效率： a(1a)*10% 0
---初相位
B F 0 /( K m 2 ) 2 ( c ) 2 F 0 /k * (( 1 2 ) 2 ( 2 ) 2 )
式中：---频率比 (/0)
幅频特性曲线如右图：
振幅最大时的频率为共振频率 n .
由于存在测量参数的不同，存在位移共振、速度共振及加 速度共振三种
振动形 式
被动隔振系数 p 或被动隔振效率 p 来
表示
p A2 / A1
p(1p)10% 0
其中： A 1 -------振源振幅 A2 ------设备隔振后的振幅值
.
A） 理论计算法：通过系统的固有频0 率
来计算被动隔振系数
、阻尼比
如果振源为地基的垂直简谐振动 x1A 1si ，n t
那么根据公式： p
1(2)2 (12）2 （2）2
其中
1 ln Ai ， 2 Ai1
0
和激振频率
.
2． 3实验的操作步骤 1） 主动隔振

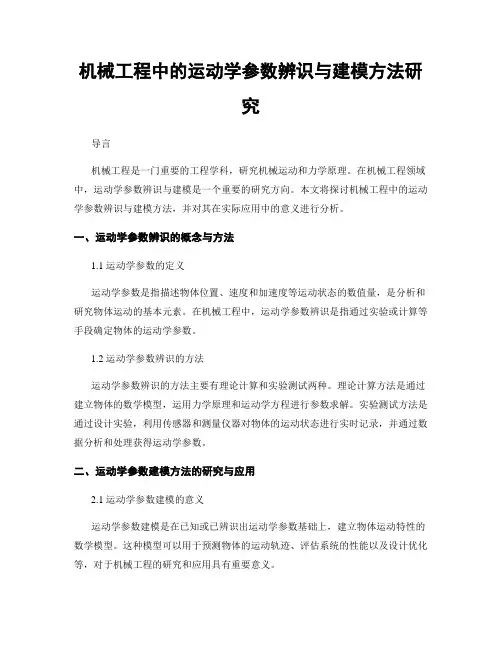

机械工程中的运动学参数辨识与建模方法研究导言机械工程是一门重要的工程学科，研究机械运动和力学原理。

在机械工程领域中，运动学参数辨识与建模是一个重要的研究方向。

本文将探讨机械工程中的运动学参数辨识与建模方法，并对其在实际应用中的意义进行分析。

一、运动学参数辨识的概念与方法1.1 运动学参数的定义运动学参数是指描述物体位置、速度和加速度等运动状态的数值量，是分析和研究物体运动的基本元素。

在机械工程中，运动学参数辨识是指通过实验或计算等手段确定物体的运动学参数。

1.2 运动学参数辨识的方法运动学参数辨识的方法主要有理论计算和实验测试两种。

理论计算方法是通过建立物体的数学模型，运用力学原理和运动学方程进行参数求解。

实验测试方法是通过设计实验，利用传感器和测量仪器对物体的运动状态进行实时记录，并通过数据分析和处理获得运动学参数。

二、运动学参数建模方法的研究与应用2.1 运动学参数建模的意义运动学参数建模是在已知或已辨识出运动学参数基础上，建立物体运动特性的数学模型。

这种模型可以用于预测物体的运动轨迹、评估系统的性能以及设计优化等，对于机械工程的研究和应用具有重要意义。

2.2 运动学参数建模的方法运动学参数建模的方法主要包括经验模型和物理模型两种。

经验模型是根据实验数据和经验法则建立的数学模型，主要用于描述物体的运动规律。

物理模型是通过建立物体的物理方程，运用物理原理和运动学方程进行参数求解，更加准确地描述物体的运动特性。

三、运动学参数辨识与建模方法的应用案例分析3.1 工业机器人的轨迹规划与控制在工业领域中，机器人的轨迹规划和控制是一个关键问题。

通过对机器人的运动学参数进行辨识和建模，可以实现精确的轨迹规划和运动控制，提高机器人的运动精度和效率。

3.2 汽车动力学仿真与优化设计汽车动力学仿真是汽车工程中的一个重要环节。

通过对汽车的运动学参数进行辨识和建模，可以进行车辆动态特性的仿真分析，为汽车的优化设计提供科学依据，提高汽车的操控性和安全性。

所代替 : m2 B m2 lCS 2 / l BC m2C m2 l BS 2 / l BC 然后在构件1的延长线上加 一平衡质量mb1来平衡构件1 的质量m1和m2b使构件1的 质心移动到固定铰链 A处， 平衡质量mb1的计算式为： mb1 m2 B l AB m1l AS1 / rb1
图6 测量曲柄转速信号硬件联接示意图 机械工程实验教学中心

测量机构平衡前后机座的振动加速度，连接设备如图7所 示，操作步骤详见实验教材。
将采集器输出线与计算机USB 接口连接 再将信号输出线与采集器相连
将电源线与电荷放大器连接
图7 测量机架水平方向的振动加速度信号 硬件联接示意图 机械工程实验教学中心
机械工程实验教学中心

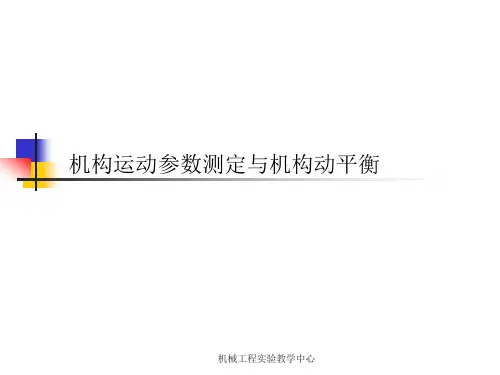

实验内容

测试曲柄摇杆机构摇杆的角位移 测试曲柄摇杆机构曲柄的角速度 测试平衡前和平衡后机座的振动加速度
机械工程实验教学中心
实验原理

平面机构的平衡原理
当机构运动时，各运动构件所产生的惯性力可以合成 为一个通过机构质心的总惯性力和总惯性力矩，此总惯性 力和力矩全部由基座承受。当机构运动时，随时变化的总 惯性力和力矩使基座发生振动，欲消除基座的振动就必须 设法平衡此总惯性力和力矩：
先将角位移传感器与角位移变送器连接
图5 测量摇杆角位移信号设备连接示意图
机械工程实验教学中心

测量曲柄转速，连接设备如图6所示，操作步骤详见实 验教材。 最后将采集器的输出线与 计算机USB接口连接
再将信号输出线一端与信 号采集器连接，另一端与 采集器连接 将电源线与电荷放大器连接 先将转速传感器的信号输 入线与信号采集器连接
机械工程实验教学中心
光电编码器
光电编码器的结构如图3（a）所示，主要由发光二极管4、光栅1、光电管3组成。 在光栅1上有规则地刻有透光的线条，两侧安放发光二极管4和光电管3。当光栅1

MEC—B机械动态参数测试仪由于采用微机及相应的外围设备，因此在数据处理的灵活性和结果显示、记录、打印的便利、清晰、直观等方面明显优于非微机化的同类仪器。另外，操作命令采用代码和专用键相结合，操作灵活方便，实验准备工作非常简单，并且在学生进行实验时稍作讲解学生即可使用。
3、光电脉冲编码器
1、灯泡 2、聚光镜 3、光电盘 4、光拦板 5、主轴
三、实验原理
1．实验机构
目前配套的为曲柄滑块机构及曲柄导杆机构〔也可采用其它各种实验机构〕，机械原动力采用直流调速电机，电机转速可在0—3600转/分范围内作无级调速。经蜗轮蜗杆减速器减速，机构的曲柄转速为0~120转/分。
图20-2所示为实验机构简图。它利用作往复运动的滑块，推动光电脉冲编码器，输出与滑块位移相当的脉冲信号，经测试仪处理后即可得到滑块的位移、速度和加速度。图20-2a为曲柄滑块机构，图20-2b为曲柄导杆机构，后者是前者经过简单的改装得到的，在本装置中已配有必备的零件。
3．四路数字传感器输入口，通道号5—8
4．转角兼同步传感器入口，通道号9
5．外触发信号输入插口
6．同步信号输入插口
7．键盘
8．磁带信息输入主机插口 〔接录音机ERA〕
9．主机信息储存磁带插口 〔接录音机MCR〕
10．六位LED数码显示器
11．亮度调节
12．比照调节
13．帧频调节
14．行频调节
15．5英寸CRT显示器
二、设备和工具
图20-1机构运动参数测定实验系统
如图20-1所示，机构运动参数实验系统由如下设备组成：
1．机械运动参数测试实验机构。
2．MEC—B机械动态参数测试仪。
3．PP—40四色绘图仪。
4．磁带记录仪〔普通家用录音机〕

光量 光量 电量 输出
光源
x1
光通路
x2
光电器件
测量电路
对光量的调制方法： X1——被测量直接引起光源光量的变化 X2——被测量在光传播过程中调制光量 光电传感器的物理基础是光电效应。
山东大学模具工程技术研究中心 10
光电效应分两大类型：外光电效应和内光电效应
外光电效应
光照
金属 金属氧化物
内光电效应
床身1-1截面的应力分布曲线
山东大学模具工程技术研究中心
28
相似理论

结构强度与刚度的模型试验在试验研究中是常遇到的。如设计一台新型或 大型机器时，都要通过模型试验来确定其最佳方案；有时由于研究问题的 特殊性而在实际机器上无法进行直接试验也需要通过模型试验来解决。

模型试验包括模型设计、如何测量数值和怎样将测得数据推算到实物上去 等三个问题。 模型设计包括模型材料的选择，几何尺寸的决定加载方法和试验程序的安 排等。
等强度梁：
在一般测量中应使用标定方法确定应变和位移之间的数量 关系，而不直接使用上式。
山东大学模具工程技术研究中心 6
用应变片测大位移 θ角不能太小，θ角越小对楔块的导向性要求也就 越高。

山东大学模具工程技术研究中心
7
（三） 差动变压器式
组成原理：用三个绕线组和可移动铁芯组成，初级线圈1接通交流电源，因 互感效应在磁极线圈2、3产生电动势，两者反接。
4
测量电路：电桥特点： （1）结构简单
（2）速度不能太快
（3）接触电阻不稳定容易引起误差
山东大学模具工程技术研究中心
5
（二） 应变片式位移传感器
原理：用一弹性元件把位移量转换成应变量，然后用应变片、应变仪

机械实验之振动参数的测定引言振动是机械工程中一个非常重要的概念。

在机械系统中，振动会导致性能下降、损坏甚至故障。

因此，准确测定振动参数对于机械系统的设计和维护至关重要。

本文将介绍机械实验中测定振动参数的方法和步骤，并使用Markdown 文本格式进行说明。

振动参数的定义在进行振动参数测定之前，我们首先要了解振动参数的定义。

常见的振动参数有以下几种：1.振幅：振动的最大偏离量，常用单位为米（m）或毫米（mm）。

2.频率：振动的周期数每秒所发生的次数，常用单位为赫兹（Hz）。

3.相位：描述振动在某一时刻与参考点之间的位置关系，常用角度来表示。

4.加速度：物体在单位时间内的速度变化率，常用单位为米每平方秒（m/s²）。

实验步骤以下是测定振动参数的一般步骤：1.准备实验装置和仪器：选择一个适当的实验装置，例如一个振动台或一个振动传感器。

同时需要准备振动参数测量仪器，例如振动测试仪或加速度计。

2.安装振动传感器：将振动传感器安装在待测物体或系统上。

确保传感器位置稳定且能够准确地测量振动参数。

3.启动振动系统：通过适当的激励方式，启动振动系统。

可以使用电机、震动器或其他适当的装置来激励振动。

4.测量振动参数：使用振动参数测量仪器，对振动进行测量。

可以测量振幅、频率、相位和加速度等参数。

5.记录和分析结果：将测量得到的数据记录下来，并进行分析。

可以使用图表等方法来直观地展示振动参数的变化。

实验注意事项在进行振动参数的测定过程中，需要注意以下几点：1.实验装置和仪器的选择应当与待测物体或系统的特性相匹配。

2.安装振动传感器时，应当确保传感器的位置稳定。

同时还要注意传感器与待测物体或系统之间的连接方式。

3.激励振动系统时，要注意激励幅值的选择，不能过大或过小。

4.测量振动参数时，要遵循正确的测量方法和标准。

确保测量结果的准确性和可靠性。

5.在记录和分析结果时，要注意对数据进行合理的处理，避免错误的解读和分析。

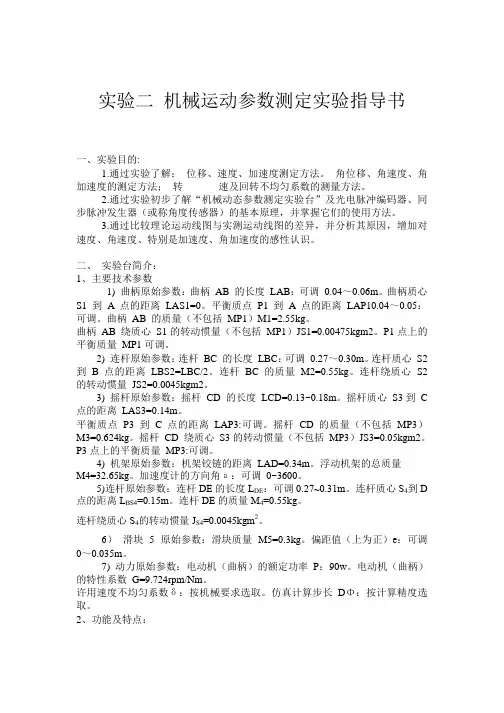

实验二机械运动参数测定实验指导书一、实验目的:1.通过实验了解：位移、速度、加速度测定方法。

角位移、角速度、角加速度的测定方法；转速及回转不均匀系数的测量方法。

2.通过实验初步了解“机械动态参数测定实验台”及光电脉冲编码器、同步脉冲发生器（或称角度传感器）的基本原理，并掌握它们的使用方法。

3.通过比较理论运动线图与实测运动线图的差异，并分析其原因，增加对速度、角速度、特别是加速度、角加速度的感性认识。

二、实验台简介：1、主要技术参数1) 曲柄原始参数：曲柄AB 的长度LAB：可调0.04～0.06m。

曲柄质心S1 到A 点的距离LAS1=0。

平衡质点P1 到A 点的距离LAP10.04～0.05：可调。

曲柄AB 的质量（不包括MP1）M1=2.55kg。

曲柄AB 绕质心S1的转动惯量（不包括MP1）JS1=0.00475kgm2。

P1点上的平衡质量MP1可调。

2) 连杆原始参数：连杆BC 的长度LBC：可调0.27～0.30m。

连杆质心S2到 B 点的距离LBS2=LBC/2。

连杆BC 的质量M2=0.55kg。

连杆绕质心S2的转动惯量JS2=0.0045kgm2。

3) 摇杆原始参数：摇杆CD 的长度LCD=0.13~0.18m。

摇杆质心S3到C 点的距离LAS3=0.14m。

平衡质点P3到 C 点的距离LAP3:可调。

摇杆CD 的质量（不包括MP3）M3=0.624kg。

摇杆CD 绕质心S3的转动惯量（不包括MP3）JS3=0.05kgm2。

P3点上的平衡质量MP3:可调。

4) 机架原始参数：机架铰链的距离LAD=0.34m。

浮动机架的总质量M4=32.65kg。

加速度计的方向角а：可调0~3600。

5)连杆原始参数：连杆DE 的长度L DE：可调0.27~0.31m。

连杆质心S4到D 点的距离L BS4=0.15m。

连杆DE 的质量M4=0.55kg。

连杆绕质心S4的转动惯量J S4=0.0045kgm2。

机械原理课程设计说明书学院：五邑大学机电工程学院专业：机械工程及其自动化班级：学生：学号：题目：机械运动参数测试仪分析日期：2012.1.10机械运动参数测试仪分析戴苑城 AP0908106一、仪器机构简介如下图所示，实验仪器以蜗杆箱为分界，分为前后两部分。

前部分主要分为：电机、传感器、传感圆盘；后部分别为：导轨架、导轨框，导杆、滑块、固定架和法兰盘。

电机是整个机构的动力源，透过蜗杆箱以蜗杆为原动件作减速运动。

动力由蜗轮主轴输出，传给法兰盘和传感圆盘，由传感器接收传动圆盘的转动信号，通过输出设备输出信号。

后部部分机构简化后如图所示，主要有法兰盘滑块，导杆，导轨架和导轨框所构成。

由蜗轮主轴所输出的动力带动法兰盘转动，从而使后部机构运动。

由后部机构所得的运动简图如图所示：由简图可以清晰看到，所要研究的连杆有：、、和滑块组成。

圆盘为动原件，移动副钉紧在圆盘上，杆l3在移动副上滑动，通过杆传递，最终带动滑块在水平面上滑动。

二、 机构分析如上面见图所示可知，机构由个活动构件所组成，共有个低副，其中R1=42mm ，l2=240mm,l3=180mm,l4=110mm,圆盘上的转动副与水平面的夹角为1θ，杆l3与水平面的夹角为2θ，圆盘R1的角速度w=1 rad/s,其自由度计算：由自由度计算公式：3(2)l h F n p p =-+可得该机构自由度（1） 位置分析：机构矢量方程及方位角如图示，投影关系的以下公式：OB BC OD CD l l l l +=- AO OB AB l l l +=（2） 投影方程: MC l: 22222221414131122sin sin sin MC MDAB AB BCMC BC l l l l R l R l l l l l R l θθθ=+=++=+=+BC l ：3222141412sin BC ABAB l l l l R l R l θ=+=++OD l : 112cos cos OD BC MD l R l l θθ=++13θθ↔:11222214141cos cos2sinABABR ll R l R lθθθ==++综上得：222222 1131414132113141412cos(2sin)cos[sin(2sin)sin] ODl R l R l R l l R l R l R lθθθθθθ=+-+++-+-++1132214141cosarccos2sinRR l R lθθ=++滑块D的位移方程：s=OD l+C常数C：2220210cos cosBC MCC l l l Rθθ=+-+（注：20θ为2θ的初始角，θ为1θ的初始角）三、计算机分析本环节是以上面提及到的测试仪中的曲柄滑块机构和曲柄摆动导杆机构为测试对象，通过实验了解位移、速度、加速度、角速度、角位移、角加速度的计算机测定方法，测算其机械结构的各参数的理论值。

第12章 机械系统运动和动力参数的测定简介
机械系统运动和动力参数的测定简介 机械运动和动力参数一般是指构件的位置、速度、加速度 以及构件的质量、转动惯量及其所受到的力。在现代机械中这 些参数都可以用相应的传感器进行测定。
传感器能够以一定的精度检测各种物理量，并将它转换 成与之相对应的、易于精确处理和测量的某种物理量。通常使 用的传感器可以将非电量转换成电量输出。 传感器一般包含敏感元件、转换元件和基本转的关系输 出一个物理量；转换元件将敏感元件输出的物理量转换成电路 参数；基本转换电路再将电路参数转换成便于测量的电量。
压电加速度传感器
使用时，将传感器固定在被 测构件上，当构件和传感器有加 速度时，质量块产生的惯性力就 会作用于压电元件上，使压电元 件产生变形，同时产生与加速度 大小成正比的电荷，测出输出电 荷信号或电压信号就可以得知构 件的加速度。
完
可变磁阻式电感传感器
它主要是由线圈1、铁心2和活动 衔铁3组成。活动衔铁直接与被测构件 相连，当被测构件产生位移时，活动 衔铁随之移动，使得铁心与活动衔铁 之间的空气间隙δ 发生变化，两者之 间的磁阻也发生变化，导致线圈中的 电感值发生变化。
组成：线圈1、铁心2和活动衔铁3
光电脉冲式转速计 带有切缝的圆盘与被测构件直接相连，当构件转动时， 带有切缝的圆盘随之一起转动，光源发出的光被切缝调制成 交变光，光敏元件接受到这样的交变光便产生出一串脉冲， 根据脉冲的频率便可计算出构件的转速。利用这样的转速传 感器也可以对线速度进行测量。

农业机械通用技术参数一般测定方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!农业机械通用技术参数测定方法详解第一部分：引言。

P=0
M=0
1.平面机构惯性力的平衡条件
对于活动构件的总质量为m、总质心S的加速度为as的机构，
要使机架上的总惯性力P 平衡，必须满足：


P mas 0
m0
as=0
机构的总质心S 匀速直线运动或静止不动。
质心不可能作匀速直线运动 欲使as=0, 就得设法使总 质心S 静止不动。
在构件2的延长线上加平衡质量m’，使m’和mC的总质 心移至B点；
在构件1的延长线上加平衡质量m’’，使机构的总质心 移至固定点A。整个机构的惯性力达到完全平衡。 3）缺点：
上述方法由于加装了若干个平衡质量，大大增加机构的 质量，尤其是把平衡质量装在连杆上时更为不利。
3.机构惯性力的部分平衡
只平衡机构中总惯性力的一部分。常用的方法有：
打印机 打印结果
（四）软件系统
主界面
产品总体介绍 实验台类型 机构类型 实验内容 窗口 帮助
实
结
验 台 结 构 说
操 作 说 明
实 验 录 像
杆 机 构
凸 轮 机 构
间 隙 机 构
特 种 机 构
机 构 设 计
测 试 与 仿 真
机果 构分 动 书析 平及 衡说
明
明
图13－5 软件结构框图
13.4 实验步骤
13.1 实验目的
1)掌握机构的位移、速度、加速度等运动学参数 测试的基本原理和方法。
2)了解机构动平衡的原理及方法。
3)通过本系统的实验，使学生深入了解机构几何 参数对机构运动及动力性能的影响，从而对机构 运动学和动力学（机构平衡、机构真实运动规律， 速度波动调节等）有一个完整的认识。
4)了解各运动学参数测试传感器的基本原理和方 法。

机构运动学参数测定与分析
一、实验目的
1、了解位移、速度、加速度的测定方法；角位移、角速度、角加速度的测定方法；转速及回转不均匀系数的测定方法。

2、了解“CQPS-A机构动态参数测试仪”的基本原理，并掌握它们的使用方法。

3、通过比较虚拟实验的运动线图与实测运动线图的差异，并分析其原因。

二、实验设备
CQPS-A/1曲柄导杆滑块机构动态测试及设计实验台；CQPS-A/2曲柄摇杆机构动态测试及设计实验台
三、实验主要内容和步骤
(一)测量实测运动线图
1、滑块速度、加速度测量
2、角速度、角加速度测量
(二)利用机构运动模拟与仿真软件包进行虚拟实验
(三)填写实验报告。

四、思考题
①分析实测的运动线图与计算机仿真结果的异同，如果有区别，分析产生的原因。

②分析比较利用计算机进行虚拟实验与利用实物进行实验的优缺点。

五、实验报告格式
实验二机构运动参数测定与分析
一、实验目的：
二、实验仪器设备：
三、绘出曲柄摇杆机构和曲柄滑块机构的示意图：
四、实验测得曲线与仿真曲线比较分析（选择三之四个图进行比较分析，并把图粘在实验报告上）。
