电缆载流计算口诀
1.电缆截面积计算：
电缆截面积（平方毫米）=（电缆额定电流（安培）/电流密度（安培/平方毫米））×每相电流系数
2.电流密度选择：
低压电缆：1)室内：0.8安培/平方毫米
2)室外：1.2安培/平方毫米
3)定埋：1.5安培/平方毫米
中压电缆：1)室内：2安培/平方毫米
2)室外：3安培/平方毫米
3)定埋：4安培/平方毫米
高压电缆：1)室内：3安培/平方毫米
2)室外：4安培/平方毫米
3)定埋：5安培/平方毫米
3.每相电流系数选择：
单相额定电流：k=√3
三相额定电流：k=1
4.多芯电缆载流量计算：
载流相乘（安培）=单芯额定电流（安培）×多芯屏蔽系数
5.多芯屏蔽系数选择：
对于对称电缆，多芯屏蔽系数可以根据以下规则选择：2芯电缆：0.725
3芯电缆：0.655
4芯电缆：0.615
5-6芯电缆：0.58
7-12芯电缆：0.53
13-20芯电缆：0.51
21-35芯电缆：0.49
36-61芯电缆：0.47
6.单相三芯对称电缆载流量计算：
载流量（安培）=载流相乘（安培）/√3
7.三相四芯和五芯对称电缆载流量计算：
载流量（安培）=载流相乘（安培）/√3×0.963
8.最大功率因数法计算电缆载流量：
载流量（安培）=多芯额定电流（安培）×多芯屏蔽系数。
三相已知功率，算电流或电线大小P=1.732* U*I* 0.8，0.8 是转换系数9000=1.732*380V*I *0.8 ，A=18A，则电线大小要4平方电缆电流的大小口诀计算:关于电缆电流的大小导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下：1～10 ，16- 25- 35、50-----70、95 ，120以上﹀﹀﹀﹀﹀五倍，四倍，三倍，二倍半，二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。
“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35，四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；------------------------------------------------------------------按功率计算电流的口诀1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
电缆电线的载流量计算口诀
1.环境温度考虑法
根据不同环境温度下的载流量，可以使用下面的计算公式：
I = I_ref × K_T × K_C × K_P × K_A
其中，I为实际载流量，I_ref为参考载流量，K_T为温度系数，K_C 为拟合系数，K_P为土壤散热系数，K_A为海拔系数。
2.截面积法
I=K×S
其中，I为载流量，K为系数，取决于电线的材料和工作条件，S为电线的截面积。
3.电导率法
根据电线的电导率，可以采用以下公式计算载流量：
I=K'×G
其中，I为载流量，K'为系数，取决于电线的材料和工作条件，G为电线的电导率。
4.等效电流法
通过将电缆电线与等效电阻串联，求得等效电流，然后根据等效电流和电缆电线的长度、散热条件等参数得出实际载流量。
计算载流量时，应根据实际工况选择合适的计算方法，并结合电缆电线的特性参数进行计算，以确保电缆电线的安全运行。
此外，为了确保电缆电线的安全使用，还需要考虑以下因素：
-线路长度：较长的线路会引起电压降低，需要在计算载流量时考虑
这个因素。
-散热条件：电缆电线在不同的散热条件下，其载流量也会有所不同，因此需要对散热系数进行综合考虑。
总之，电缆电线的载流量计算过程较为复杂，需要综合考虑多个因素，并结合具体情况选择合适的计算方法。
在实际应用中，应参考相关的标准
和规范，确保电缆电线的安全运行。
电线口诀顺口溜
1.电线载流量估算口诀
“十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜线升级算。
”
解释：
❖“十下五”：是指10平方毫米及以下的铝线，每平方毫米载流量约为5A。
例如，2.5平方毫米的铝线，载流量约为2.5×5 = 12.5A。
❖“百上二”：100平方毫米以上的铝线，每平方毫米载流量约为2A。
❖“二五三五四三界”：25平方毫米的铝线，每平方毫米载流量约为4A；35平方毫米的铝线，每平方毫米载流量约为3A。
❖“七零九五两倍半”：70平方毫米和95平方毫米的铝线，每平方毫米载流量约为2.5A。
❖“穿管温度八九折”：如果电线是穿管敷设，或者环境温度较高，载流量要打八折或者九折。
❖“铜线升级算”：计算铜线载流量时，可以把铜线的截面规格提升一个等级来按照铝线计算。
比如2.5平方毫米的铜线可以按照4平方毫米的铝线来计算载流量。
2.电机配线口诀
“电机配管的口诀：2.5加三，4加四；6后加六，25五；120导线，配百数。
”
解释：
❖“2.5加三”：2.5平方毫米的铜芯绝缘线，穿管敷设，能配“2.5 + 3 = 5.5”千瓦的电动机。
❖“4加四”：4平方毫米的铜芯绝缘线，穿管敷设，能配“4 + 4 = 8”千瓦的电动机。
❖“6后加六”：6平方毫米的铜芯绝缘线，穿管敷设，能配“6+6 = 12”千瓦的电动机。
❖“25五”：25平方毫米的铜芯绝缘线，穿管敷设，能配25×5 = 125千瓦的电动机。
❖“120导线，配百数”：120平方毫米的铜芯绝缘线，穿管敷设，能配100千瓦的电动机。
电线电流计算口诀
一、电线电流计算口诀
1、电力线电流计算口诀：单路面积乘以电压，求交流电线电流简易。
2、一条多芯电线的电流计算口诀：多芯电线面积的总和，乘以各芯的电压，求出火线总电流是本则。
3、三角形或Delta电线的电流计算口诀：电压先除以根三，多芯面积
的总计，得出Delta电流的解算。
4、有两路并联电线的电流计算口诀：两路并联电线面积加，再乘以一路电压，得出电流就是真相。
5、并联变压电线的电流计算口诀：电压除以变压比，计算电线面积总计，得出并联电流口诀圆满。
6、圆形绕组电线的电流计算口诀：总计电线的毫米，用毫米电压相乘，得出圆绕组电流谜语。
二、基础计算公式
1、电线面积计算公式：面积 = 直径×直径× π／4 。
2、电线电流计算公式：电流=电压÷电阻，即I=U÷R 。
3、电线容量计算公式：容量=电阻×电流×电流，即C=R×I×I 。
4、电线电阻计算公式：电阻=电压÷电流，即R=U÷I 。
5、电线功率计算公式：功率=电压×电流，即P=U×I 。
6、电线变压比计算公式：变压比=输出电压÷输入电压，即
Vb=Vout÷Vin 。
电线电缆安全载流量计算方法口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A）口诀2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。
口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。

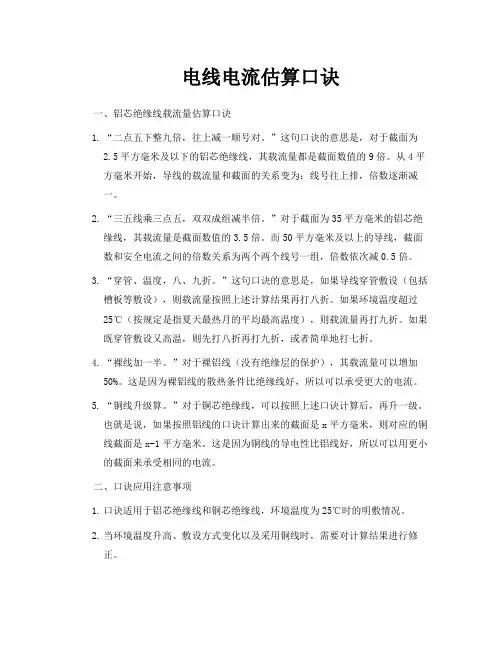

电线电流估算口诀一、铝芯绝缘线载流量估算口诀1.“二点五下整九倍，往上减一顺号对。
”这句口诀的意思是，对于截面为2.5平方毫米及以下的铝芯绝缘线，其载流量都是截面数值的9倍。
从4平方毫米开始，导线的载流量和截面的关系变为：线号往上排，倍数逐渐减一。
2.“三五线乘三点五，双双成组减半倍。
”对于截面为35平方毫米的铝芯绝缘线，其载流量是截面数值的3.5倍。
而50平方毫米及以上的导线，截面数和安全电流之间的倍数关系为两个两个线号一组，倍数依次减0.5倍。
3.“穿管、温度，八、九折。
”这句口诀的意思是，如果导线穿管敷设（包括槽板等敷设），则载流量按照上述计算结果再打八折。
如果环境温度超过25℃（按规定是指夏天最热月的平均最高温度），则载流量再打九折。
如果既穿管敷设又高温，则先打八折再打九折，或者简单地打七折。
4.“裸线加一半。
”对于裸铝线（没有绝缘层的保护），其载流量可以增加50%。
这是因为裸铝线的散热条件比绝缘线好，所以可以承受更大的电流。
5.“铜线升级算。
”对于铜芯绝缘线，可以按照上述口诀计算后，再升一级。
也就是说，如果按照铝线的口诀计算出来的截面是x平方毫米，则对应的铜线截面是x-1平方毫米。
这是因为铜线的导电性比铝线好，所以可以用更小的截面来承受相同的电流。
二、口诀应用注意事项1.口诀适用于铝芯绝缘线和铜芯绝缘线，环境温度为25℃时的明敷情况。
2.当环境温度升高、敷设方式变化以及采用铜线时，需要对计算结果进行修正。
3.口诀中的电流值是指导线的安全载流量，即导线长时间连续工作时所允许的最大电流值。
实际使用中应根据具体情况选择合适的导线截面和电流值。
4.口诀中的倍数和折扣是根据经验得出的近似值，实际使用中可能会有一定误差。
因此，在重要场合或使用较大截面导线时，应进行详细计算。
1 电缆电线电流的大小口诀计算
关于电缆电流的大小
导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系
10下五,100上二,
25、35,四、三界,.
70、95,两倍半。
穿管、温度,八、九折。
裸线加一半。
铜线升级算。
说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。
为此将我国常用导线标称截面(平方毫米)排列如下:
1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……
(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。
口诀中的阿拉伯数码表示导线截面(平方毫米),汉字数字表示倍数。
把口诀的截面与倍数关系排列起来如下:
1~10 16 25 35 50 70、95 120以上〉〉〉〉〉
五倍四倍三倍二倍半二倍
现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。
“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。
截面为25与35是四倍和三倍的分界处。
这就是口诀“25、35,四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。
例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算:
当截面为6平方毫米时,算得载流量为30安;
当截面为150平方毫米时,算得载流量为300安;
当截面为70平方毫米时,算得载流量为175安;
从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。
比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。
不过这对使用的影响并不大。
当
然,若能“胸中有数”,在选择导线截面时,25的不让它满到100安,35的则可略为超过105安便更准确了。
同样,2.5平方毫米的导线位置在五倍的始端,实际便不止五倍(最大可达到20安以上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般只标12安。
(2)后面三句口诀便是对条件改变的处理。
“穿管、温度,八、九折”是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后,再打八折;若环境温度超过25℃,计算后再打九折,若既穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。
关于环境温度,按规定是指夏天最热月的平均最高温度。
实际上,温度是变动的,一般情况下,它影响导线载流并不很大。
因此,只对某些温车间或较热地区超过25℃较多时,才考虑打折扣。
例如对铝心绝缘线在不同条件下载流量的计算:
当截面为10平方毫米穿管时,则载流量为10×5×0.8═40安;若为高温,则载流量为10×5×0.9═45安;若是穿管又高温,则载流量为10×5×0.7═35安。
(3)对于裸铝线的载流量,口诀指出“裸线加一半”即计算后再加一半。
这是指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。
例如对裸铝线载流量的计算:
当截面为16平方毫米时,则载流量为16×4×1.5═96安,若在高温下,则载流量为16×4×1.5×0.9=86.4安。
(4)对于铜导线的载流量,口诀指出“铜线升级算”,即将铜导线的的截面排列顺序提升一级,再按相应的铝线条件计算。
例如截面为35平方毫米裸铜线环境温度为25℃,载流量的计算为:按升级为50平方毫米裸铝线即得50×3×1.5=225安.
对于电缆,口诀中没有介绍。
一般直接埋地的高压电缆,大体上可直接采用第一句口诀中的有关倍数计算。
比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。
95平方毫米的约为95×2.5≈238安。
三相四线制中的零线截面,通常选为相线截面的1/2左右。
当然也不得小于按机械强度要求所允许的最小截面。
在单相线路中,由于零线和相线所通过的负荷电流相同,因此零线截面应与相线截面相同。
