电气比例阀使用方法演示文稿

产品名称:SMC电气比例阀说明书
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。

所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。

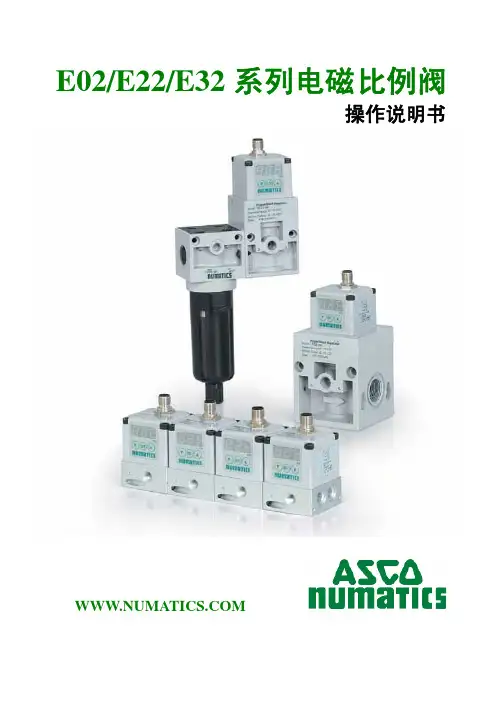

E02/E22/E32系列电磁比例阀操作说明书比例阀参数特性注：Pin1－棕；pin2－白；pin3－蓝；pin4－黑外型尺寸图参数设定――模拟量型常规设定步骤1. 长按3秒“SET”键直至屏幕显示“IS”步骤2. 短按“SET”键进入单位选择界面，此时屏幕显示“U－P”；通过面板上、下箭头按钮可进行显示单位转换。

步骤3. 确定选定的显示单位后，短按“SET”键，存储选定单位并进入零点设定状态。

此时屏幕显示“0”并处于闪烁状态。

步骤4. 通过面板上、下箭头按钮可设置目标的“零点值”（下限压力值），设定范围是全量程的0～50％。

步骤5. 短按“SET”键，存储设定的零点值，并进入跨度设定状态，此时屏幕显示“SP”并处于闪烁状态。

步骤6. 通过面板上、下箭头按钮可设置目标的“跨度值”（上限压力值），设定范围是全量程的10～100％，且必须大于“零点值”。

步骤7. 短按“SET”键，存储设定的跨度值，返回工作状态高级设定步骤1. 长按10秒“SET”键直至屏幕显示“AS”.`步骤2. 短按“SET”键进入模式选择界面，此时屏幕显示“0－S”；通过面板上、下箭头按钮可进行工作模式的转换。

工作模式的确定根据实际的应用而定。

通常地，快速模式响应时间短，而精确模式的响应精度高。

默认为标准模式。

步骤3. 短按“SET”键存储工作模式，且进入反相功能选择模式，此时屏幕显示“Γ□0”。

步骤4. 通过面板上、下箭头按钮可进行反相模式的转换。

“0”为关闭，“1”为开启。

步骤5. 短按“SET”键，存储反相选定状态，返回工作状态。

参数设定――开关量型 常规设定步骤1. 长按3秒“SET ”键直至屏幕显示“IS ”步骤2. 短按“SET ”键进入单位选择界面，此时屏幕显示“U －P ”；通过面板上、下箭头按钮可进行显示单位转换。

步骤3. 确定选定的显示单位后，短按“SET ”键，存储选定单位并进入P1压力设定状态，此时屏幕显示“P1”并处于闪烁状态。

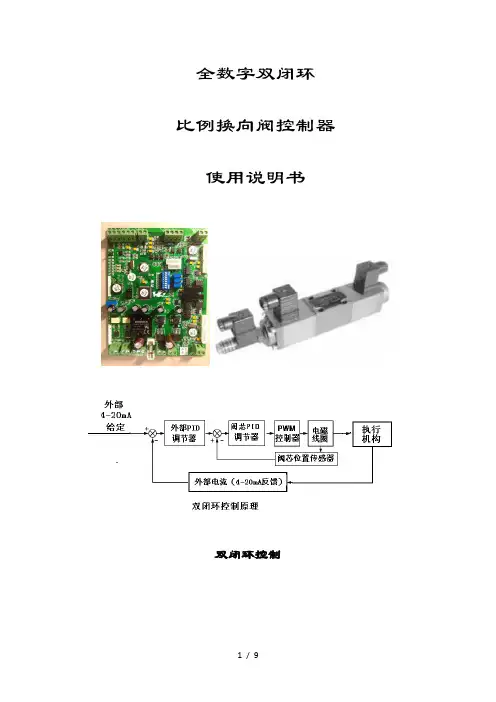

全数字双闭环比例换向阀控制器使用说明书双闭环控制一、概述电路采用32bit高速CPU设计，具有结构简单可靠，参数长时间不会漂移，看门狗设计。

具有模拟量和数字量外部接口设计。

一块控制板可以方便控制比例换向阀，大大简化了常规设计。

二、功能特点1、集成双闭环设计，比例换向阀阀芯位置闭环控制\外部给定反馈闭环控制2、放大器和控制器合二为一，精简设备，减少维护量降低故障率3、具有使用模拟量接口4-20mA（或者0-20mA）反馈、4-20mA（或者0-20mA）（给定与主电路隔离）4、具有数字量接口设计，MODEBUSRS485RTU、CANBUS接口5、可以多个设备进行组网控制，适合多点集中控制6、外部给定反馈闭环控制PID参数调节通过3个电位器调整7、两路阀芯电磁铁控制具有输出过流保护8、看门狗设计，能够及时复位异常工况三、参数1、供电：DC15~30VDC @ 2A2、尺寸123（mm）X160（mm）3、调节精度±1%4、适用范围：华德比例换向阀6通径或10通径带阀芯位置反馈装置进行液压缸、液压缸伸缩位置定位控制，马达行走机构定位控制，液压升降机构定位控制，液压紧紧力装置控制、液压马达行走速度控制等5、工作温度：-30~60摄氏度6、湿度：7、震动：四、典型应用执行机构可以是液压缸，液压马达等执行部件，可以对控制对象进行精准控制五、接线说明六、调整方法此步骤为出厂已经调试好，一般用户无需调整，如果参数确实差异很大，请谨慎操作1、按照接线方法接好线，并认真检查正确后，将控制板上的保险丝去掉，控制板上电后，用万用表的交流档测量COM与L 和COM与R的电压应相同大约在2.3VAC，如果差异大（>0.1VAC）就需要松开位置传感器上的螺丝，将位置传感器的位置通过两个限位螺丝移动，直到测量COM与L 和COM与R的电压应相同为止。

这个步骤一般用户只做检查即可，已经出厂调整过。

如果确实差异很大就必须进行调整。

电气比例阀使用方法
电气比例阀是一种用于控制流体流量的装置，其使用方法如下：
1. 安装：首先，将电气比例阀安装在流体管道上，确保其与管道连接牢固，没有泄漏。

根据实际情况，可以选择垂直安装或水平安装。

2. 连接电源：将电气比例阀与电源连接，确保电源电压与电气比例阀的额定电压一致。

在连接过程中，要注意接线的正确性，以免发生电气故障。

3. 调节参数：电气比例阀通常具有一些可调节的参数，如开启时间、关闭时间、响应速度等。

根据实际需要，通过调节这些参数来控制流体流量。

通常情况下，可以通过旋转调节旋钮或按下按钮来调节这些参数。

4. 监测流量：启动电气比例阀后，可以通过流量计或压力计等仪器来监测流体的流量或压力变化。

如果需要调整流量，可以进一步调节电气比例阀的参数。

5. 维护保养：定期对电气比例阀进行维护保养是非常重要的。

可以定期清洁电气比例阀的内部和外部，检查是否有损坏或泄漏的部件，并及时更换。

此外，还可以定期对电气比例阀进行校准，以确保其控制精度和可靠性。

总结起来，使用电气比例阀的方法包括安装、连接电源、调节参数、
监测流量和维护保养。

通过正确使用和维护电气比例阀，可以实现对流体流量的精确控制，满足不同工业过程的要求。

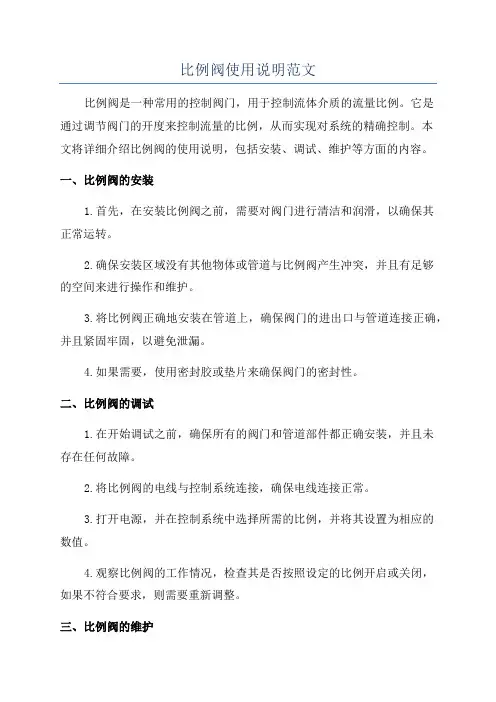

比例阀使用说明范文比例阀是一种常用的控制阀门，用于控制流体介质的流量比例。

它是通过调节阀门的开度来控制流量的比例，从而实现对系统的精确控制。

本文将详细介绍比例阀的使用说明，包括安装、调试、维护等方面的内容。

一、比例阀的安装1.首先，在安装比例阀之前，需要对阀门进行清洁和润滑，以确保其正常运转。

2.确保安装区域没有其他物体或管道与比例阀产生冲突，并且有足够的空间来进行操作和维护。

3.将比例阀正确地安装在管道上，确保阀门的进出口与管道连接正确，并且紧固牢固，以避免泄漏。

4.如果需要，使用密封胶或垫片来确保阀门的密封性。

二、比例阀的调试1.在开始调试之前，确保所有的阀门和管道部件都正确安装，并且未存在任何故障。

2.将比例阀的电线与控制系统连接，确保电线连接正常。

3.打开电源，并在控制系统中选择所需的比例，并将其设置为相应的数值。

4.观察比例阀的工作情况，检查其是否按照设定的比例开启或关闭，如果不符合要求，则需要重新调整。

三、比例阀的维护1.定期检查比例阀的工作情况，包括开启和关闭的速度、阀门的密封性等方面的检查。

2.如果发现比例阀存在泄漏或设定值不准确等问题，应及时进行维修或更换。

3.定期对比例阀进行润滑和清洗，以确保其正常工作。

4.防止比例阀受到过大的冲击或振动，以避免损坏。

四、比例阀的注意事项1.在使用比例阀时，应确保流体介质的温度和压力在比例阀的额定范围内。

2.避免在比例阀关闭过程中施加过大的压力，以防止阀门损坏。

3.在操作比例阀时，应注意阀门的开度是否与设定值相符，如有需要，可进行微调。

4.在比例阀停用时，应将其关闭，以免浪费能源和损坏阀门。

总结：比例阀作为一种重要的控制阀门，广泛应用于工业生产和流体控制领域。

正确的安装、调试和维护比例阀，可以确保其正常工作，并提高系统的控制精度。

此外，在使用比例阀时，还应注意安全操作，遵守相关规定，以防止意外事故的发生。

全数字双闭环比例换向阀控制器使用说明书双闭环控制一、概述电路采用32bit高速CPU设计，具有结构简单可靠，参数长时间不会漂移，看门狗设计。

具有模拟量和数字量外部接口设计。

一块控制板可以方便控制比例换向阀，大大简化了常规设计。

二、功能特点1、集成双闭环设计，比例换向阀阀芯位置闭环控制\外部给定反馈闭环控制2、放大器和控制器合二为一，精简设备，减少维护量降低故障率3、具有使用模拟量接口4-20mA（或者0-20mA）反馈、4-20mA（或者0-20mA）（给定与主电路隔离）4、具有数字量接口设计，MODEBUSRS485RTU、CANBUS接口5、可以多个设备进行组网控制，适合多点集中控制6、外部给定反馈闭环控制PID参数调节通过3个电位器调整7、两路阀芯电磁铁控制具有输出过流保护8、看门狗设计，能够及时复位异常工况三、参数1、供电：DC15~30VDC @ 2A2、尺寸123（mm）X160（mm）3、调节精度±1%4、适用范围：华德比例换向阀6通径或10通径带阀芯位置反馈装置进行液压缸、液压缸伸缩位置定位控制，马达行走机构定位控制，液压升降机构定位控制，液压紧紧力装置控制、液压马达行走速度控制等5、工作温度：-30~60摄氏度6、湿度：7、震动：四、典型应用执行机构可以是液压缸，液压马达等执行部件，可以对控制对象进行精准控制五、接线说明六、调整方法此步骤为出厂已经调试好，一般用户无需调整，如果参数确实差异很大，请谨慎操作1、按照接线方法接好线，并认真检查正确后，将控制板上的保险丝去掉，控制板上电后，用万用表的交流档测量COM与L 和COM与R的电压应相同大约在2.3VAC，如果差异大（>0.1VAC）就需要松开位置传感器上的螺丝，将位置传感器的位置通过两个限位螺丝移动，直到测量COM与L 和COM与R的电压应相同为止。

这个步骤一般用户只做检查即可，已经出厂调整过。

如果确实差异很大就必须进行调整。
