第三代核电机组AP1000在停堆大修方面的优势应用摘要：AP1000第三代核电机组的先进性体现在使用成熟技术的基础上，在设计上采用了非能动的安全系统，加强了预防和缓解严重事故的措施，提高了电站的安全性；同时，由于非能动技术的使用，使得电站的辅助设备大大减少，减少了故障的概率，提高了安全性；另外，由于核级设备的减少，对核电机组大修安排方面的制约降低，更加灵活的安排核电机组的换料停堆大修，将大幅缩减大修工期。
关键词：AP1000；非能动；换料停堆大修1．前言AP1000为第三代非能动核电站，是目前应用非能动理念的代表者。
鉴于AP1000机组的非能动特性，在设计及电站运营上，必然与第二代核电机组存在较大差异；非能动技术的引入，大幅度简化了系统设备。
根据AP1000机组设计大修时间为17天或更短，因此本文将重点研究AP1000非能动核电机组较传统二代压水堆核电机组（本文以M310为例）在机组停运大修方面的优势。
2．AP1000机组在大修中的优势应用2.1总体设备数量减少AP1000的设计理念简单，厂房规模缩小，系统设置简化，工艺布置简化，管道交叉减少。
相应使设计工作量减少，设计接口更易于控制和管理。
很多动力设备被取消，取消了应急动力电源。
AP1000的简化非能动设计大幅度减少了安全系统的设备和部件，与正在运行的M310电站设备相比，阀门、泵、安全级管道、电缆、抗震厂房容积分别减少了约50%，36%，83%，87%和56%，同样在大修期间的检修项目将大幅度减少；同时便于采购、运行和维护。
2.2 低低水位阀门M310机组低低水位阀门约230个左右，平均每次大修低低水位阀门检修数量为20-30个左右，且即使通过中长期优化某次大修无低低水位，但因阀门、管道等新增缺陷可能性大，所以无低低水位大修在二代核电机组里实现难度较大。
AP1000机组因采用非能动设计理念，阀门数量大幅度减少，其中低低水位阀门数量在60个左右，平均每次大修低低水位阀门检修量为5-7个左右；同时因管道排布、阀门数量少，可以通过冰塞的方式进行低低水位阀门的隔离检修，从而取消堆芯全卸料后的排水到低低水位、低低水位检修和检修后一回路充水的工作。
AP1000第三代核电站主泵RCP
第三代核电 2009-09-29 16:49 阅读52 评论0
字号：大中小
AP1000第三代核电站主泵RCP简介：
1. AP1000：有4台屏蔽主泵。
主泵的水力部件如叶轮、扩压片及与扩压片相边的结构直接安装在电机单元上，中间没有联轴器，电机定子和转子均包容在与主回路连通的承压边界内，电机为立式、水冷、鼠笼感应式电机，其定子绕组和转子铜棒均由非磁合金与主冷却剂隔开，形成屏蔽式结构。
电机电源与变频器相连，在232℃以下，主泵转速可调，在232℃以上，变频器被旁路，主泵以恒定转速运转，利于减少启动前的电力消耗，改善电机的启动性能，降低电机启动时对设备寿命的消耗。
2. M310：3台100/D型主泵，轴封式主泵，三级密封，风冷鼠笼三相感应电机，通过联轴器与水泵相连，
水泵推力由电机的推力轴承承受，通过轴封注入水和热屏冷却水冷却主泵轴承和轴封等装置。
3. 主泵部分参数：
参数AP1000 M310
数量 4 3
额定功率 5.15MW 6.5MW
额定流量17880m3/h 23790m3/h
扬程 11.1bar 9.7bar。
工业技术科技创新导报 Science and Technology Innovation Herald141三门核电一号机是全球首台A P1000机组，其电厂循环冷却水采用一次循环冷却供水方式，循环水取自三门湾，经过热交换器后排入三门湾。
该系统采用2×50％循环水泵配置，单台循环水泵流量139 800 m 3/h，扬程16.2 m，转速164 r p m，轴功率7700 kW，进口直径4800 m m，出口直径4100 m m，如果一台循环水泵停运或跳闸，在设计海水温度的情况下，机组出力下降到96％额定功率。
循环水泵由日本三菱高砂制作所设计制造，为立式混流泵，且叶片角度可调，在国内核电厂尚属首例。
叶片角度可调实现了冬季循环水泵可以在较小流量下运行，从而降低了泵的功率，减少厂用电量，从而达到节能的目的。
该文将简单介绍循环水泵机构特点，保证机组今后的经济安全运行。
1 循环水泵结构概况该循环水泵是单级、浸入式、可调叶片角度的立式混流泵，其结构主要包括吸入口，出口弯管，出口管，泵轴，叶片及径向轴承、轮毂及联轴器，循环水泵结构如图1所示。
泵轴及电动机周均为空心，其中电机顶部装有控制杆。
电动机轴装有连杆，用于叶片角度控制的叶片控制单元安装在电动机的顶部，如图2所示。
液压油系统由油单元、叶片控制单元、叶片控制机构及附属管路组成。
联轴器联接电机与泵，其被活塞及活塞环分成上下两个油室。
活塞的下部连接在控制杆上，活塞的上部连接有电机连接杆及油管。
叶片控制单元的油使控制杆作向上或向下运动从而调整叶片角度，推力轴承安装在电动机上，机架承受电动机及泵转子自重及运行时产生的轴向力，泵的转子径向力由橡胶导轴承承担。
2 叶片安装角调整的液压油系统组成液压油系统由油单元、叶片控制单元、叶片控制机构及附属管路组成。
2.1 油单元油单元安装在电机附近由油箱、冷油器、安全阀、过滤器及油泵组成。
油单元供应液压油至叶片控制单元。
AP1000屏蔽泵的应用分析摘要：AP1000屏蔽泵作为当下拥有最大容量的飞轮式屏蔽泵，在核电领域拥有重要的应用意义。
笔者从AP1000的基本构造入手，分析了AP1000的主要不足和优势，进而对其实际应用提出几点看法。
关键词：AP1000；屏蔽泵；应用分析AP1000屏蔽泵作为我国第三代核电技术的主要代表之一，以其百万千瓦级的功率水平，表现出宽广的应用前景。
但就现阶段AP1000屏蔽泵的应用而言，尚未形成完整、科学的应用体系。
AP1000系统由两个并联环路构成，各搭配两个主泵，具有安全性高、噪声低、结构稳定等优点，但也有效率低、飞轮惯量较小等不足，故而对其进行应用分析，具有重要的现实意义。
一、AP1000屏蔽泵结构概述AP1000屏蔽泵在结构上与传统泵有很大的差异，其结构如图一所示。
主要包括屏蔽式感应电机（由封闭的转子和定子、屏蔽套组成）、单级离心泵、热屏（用于防止泵壳内部热量传递至电机内部）、3个轴承（1个双向推力轴承和2个径向轴承，采用水润滑）、2个飞轮（安装于电机上下两侧，用以增加转动惯量，延长惰转时间，辅助建立自然循环）等部件，以及冷却主泵各组件的两个设备冷却水回路。
图一 AP1000屏蔽泵结构简图二、AP1000屏蔽泵特点概述就AP1000屏蔽泵整体而言，具有安全性高、结构紧凑、运行平稳、占地空间少、噪声小、启动电流小等特点，主要体现于以下几点。
第一，采用变频器驱动。
一般感应电动机启动电流是正常工作电流的5-7倍，而AP1000主泵采用变频器驱动，降低冷态工况时电机功率，从而最大限度地缩小电机尺寸，由于变频器具备制动再生功能，允许主泵倒转时直接启动，并向所连接母线反馈电能的优势。
第二，AP1000在泵的结构组成方面进行了简化处理，反应堆冷却剂通过热屏与泵壳之间迷宫式密封进入电机内部，在辅助叶轮推动下，循环冷却电机，整个回路都处于压力边界内，因此不需要轴密封系统，减少了因轴密封装置失效，导致冷却剂泄漏造成小LOCA的事故，同时减少了维修工作量，又杜绝了机组对中偏差等问题, 同时取消了维持轴密封的补水流反应和密封水收集系统,。

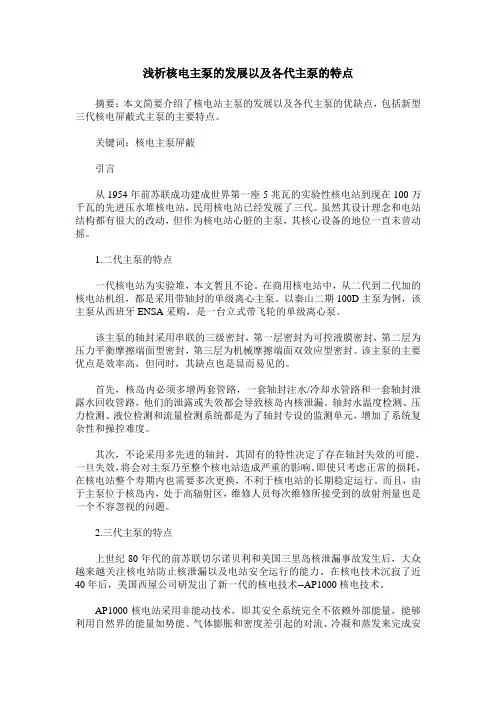

浅析核电主泵的发展以及各代主泵的特点摘要：本文简要介绍了核电站主泵的发展以及各代主泵的优缺点，包括新型三代核电屏蔽式主泵的主要特点。
关键词：核电主泵屏蔽引言从1954年前苏联成功建成世界第一座5兆瓦的实验性核电站到现在100万千瓦的先进压水堆核电站，民用核电站已经发展了三代。
虽然其设计理念和电站结构都有很大的改动，但作为核电站心脏的主泵，其核心设备的地位一直未曾动摇。
1.二代主泵的特点一代核电站为实验堆，本文暂且不论。
在商用核电站中，从二代到二代加的核电站机组，都是采用带轴封的单级离心主泵。
以秦山二期100D主泵为例，该主泵从西班牙ENSA采购，是一台立式带飞轮的单级离心泵。
该主泵的轴封采用串联的三级密封，第一层密封为可控液膜密封，第二层为压力平衡摩擦端面型密封，第三层为机械摩擦端面双效应型密封。
该主泵的主要优点是效率高，但同时，其缺点也是显而易见的。
首先，核岛内必须多增两套管路，一套轴封注水/冷却水管路和一套轴封泄露水回收管路，他们的泄露或失效都会导致核岛内核泄漏。
轴封水温度检测、压力检测、液位检测和流量检测系统都是为了轴封专设的监测单元，增加了系统复杂性和操控难度。
其次，不论采用多先进的轴封，其固有的特性决定了存在轴封失效的可能，一旦失效，将会对主泵乃至整个核电站造成严重的影响。
即使只考虑正常的损耗，在核电站整个寿期内也需要多次更换，不利于核电站的长期稳定运行。
而且，由于主泵位于核岛内，处于高辐射区，维修人员每次维修所接受到的放射剂量也是一个不容忽视的问题。
2.三代主泵的特点上世纪80年代的前苏联切尔诺贝利和美国三里岛核泄漏事故发生后，大众越来越关注核电站防止核泄漏以及电站安全运行的能力。
在核电技术沉寂了近40年后，美国西屋公司研发出了新一代的核电技术--AP1000核电技术。
AP1000核电站采用非能动技术，即其安全系统完全不依赖外部能量，能够利用自然界的能量如势能、气体膨胀和密度差引起的对流、冷凝和蒸发来完成安全功能的技术。
沈鼓集团与哈电集团联合研发的三代核电技术屏蔽主泵顺利发
运
佚名

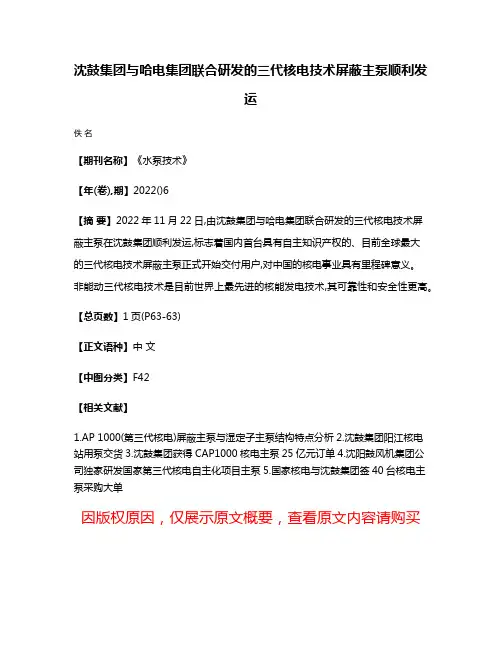

【期刊名称】《水泵技术》
