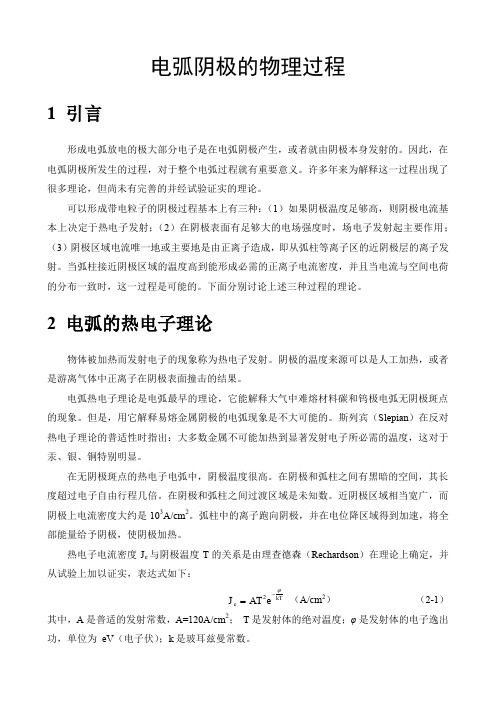

电弧阴极的物理过程1 引言形成电弧放电的极大部分电子是在电弧阴极产生，或者就由阴极本身发射的。

因此，在电弧阴极所发生的过程，对于整个电弧过程就有重要意义。

许多年来为解释这一过程出现了很多理论，但尚未有完善的并经试验证实的理论。

可以形成带电粒子的阴极过程基本上有三种：（1）如果阴极温度足够高，则阴极电流基本上决定于热电子发射；（2）在阴极表面有足够大的电场强度时，场电子发射起主要作用；（3）阴极区域电流唯一地或主要地是由正离子造成，即从弧柱等离子区的近阴极层的离子发射。

当弧柱接近阴极区域的温度高到能形成必需的正离子电流密度，并且当电流与空间电荷的分布一致时，这一过程是可能的。

下面分别讨论上述三种过程的理论。

2 电弧的热电子理论物体被加热而发射电子的现象称为热电子发射。

阴极的温度来源可以是人工加热，或者是游离气体中正离子在阴极表面撞击的结果。

电弧热电子理论是电弧最早的理论，它能解释大气中难熔材料碳和钨极电弧无阴极斑点的现象。

但是，用它解释易熔金属阴极的电弧现象是不大可能的。

斯列宾（Slepian ）在反对热电子理论的普适性时指出：大多数金属不可能加热到显著发射电子所必需的温度，这对于汞、银、铜特别明显。

在无阴极斑点的热电子电弧中，阴极温度很高。

在阴极和弧柱之间有黑暗的空间，其长度超过电子自由行程几倍。

在阴极和弧柱之间过渡区域是未知数。

近阴极区域相当宽广，而阴极上电流密度大约是103A/cm 2。

弧柱中的离子跑向阴极，并在电位降区域得到加速，将全部能量给予阴极，使阴极加热。

热电子电流密度J e 与阴极温度T 的关系是由理查德森（Rechardson ）在理论上确定，并从试验上加以证实，表达式如下：kT e e AT J ϕ-=2 （A/cm 2） （2-1）其中，A 是普适的发射常数，A=120A/cm 2； T 是发射体的绝对温度；φ是发射体的电子逸出功，单位为 eV （电子伏）；k 是玻耳兹曼常数。

真空灭弧的工作原理真空灭弧是一种常用的电力设备，在电力系统中常用于保护电器设备和保障电力系统的安全运行。

那么，真空灭弧是如何工作的呢？真空灭弧是通过在真空环境中形成电弧，然后利用断开电流的方式来实现的。

在真空灭弧设备中，有两个主要部分：真空断路器和真空灭弧室。

让我们来看看真空断路器的工作原理。

当电路中的电流达到设定的值时，真空断路器会自动闭合，形成闭合电路。

在闭合状态下，电流可以顺利通过。

然而，当电路中的电流超过设定值时，真空断路器会自动打开，切断电流。

这是因为真空断路器内部的触点会受到电流的热量影响而膨胀，触点间的距离越来越大，最终形成断开状态。

这种自动打开和关闭的功能是真空断路器的主要特点，它能够保护电力系统免受过载和短路的影响。

接下来，我们来看看真空灭弧室的工作原理。

当真空断路器打开时，电流会形成电弧。

电弧是由电流在断开的触点间跳跃产生的一种高温等离子体。

在真空灭弧室中，电弧会受到真空环境的影响，逐渐减弱并最终熄灭。

这是因为真空环境中没有气体分子，电弧无法维持。

此时，电路完全断开，电流停止流动。

真空灭弧的工作原理可以简单概括为：当电流超过设定值时，真空断路器自动打开，形成电弧；电弧在真空环境中逐渐减弱并熄灭，电路断开。

这种工作原理使得真空灭弧设备具有高效可靠的断开电流能力，能够保护电力设备和系统免受过载和短路的损害。

真空灭弧的工作原理具有以下优点：1. 高效可靠：真空断路器的自动打开和关闭功能使得灭弧过程快速而可靠，能够迅速切断电流，保护电力设备和系统的安全运行。

2. 无污染：真空灭弧室中没有气体分子，电弧熄灭后不会产生有害气体和污染物，对环境友好。

3. 长寿命：真空断路器的触点在真空环境中工作，不容易受到氧化和磨损，具有较长的使用寿命。

4. 小巧轻便：相比其他灭弧设备，真空断路器体积小巧，重量轻，方便安装和维护。

需要注意的是，真空灭弧设备在使用过程中也存在一些限制和注意事项。

首先，真空断路器的触点在断开电流时会受到较高的电弧能量影响，可能会引起触点的损坏和磨损。

空心阴极真空电弧焊接技术特性与应用综述（Hollow Cathode Vacuum Arc Welding）摘要研究了空心阴极真空电弧焊接(HCVAW）的一些基本特性及空心阴极在航空方面的应用关键词空心阴极真空电弧焊接特性应用前言空心阴极真空电弧焊接(Hollow Cathode V acuum Arc Welding，HCV A W)的特点是：将空心阴极焊枪置于真空室内，空心阴极内部通以微量的惰性气体，气体经过空心阴极到达真空室中，真空泵不断地将真空室内的气体抽走，从而维持真空度在一定数值，电弧在空心阴极和阳极工件之间燃烧，见图1。

将空心阴极作为焊炬的真空焊接设备，具有设备简单、适应性强的特点，既利用了真空保护的优点，又能和常规电弧焊设备相通用，有着良好的工艺条件，在俄罗斯众多工业企业中HCVA已广泛应用于熔焊、堆焊和真空钎焊。

自80年代以来，美、日等国家也竞相开始了空心阴极真空电弧焊接技术[1]。

我国则是从90年代初开始进行HCVAW焊接技术方面的研究。

[2] 图1空心阴极真空焊接焊接设备HCVA W的引弧方法接触引弧：它会损坏电极，一般不用。

高频引弧：低气压下产生放电比较困难，需要更高的引弧电压，引弧的可靠性差。

非接触加热引弧：等到钽电极被加热到白热状态时，在空载电压下转为电弧，加热方法有高频加热和电阻加热。

电弧的特点(1)电流<50A时，电弧能量密度低，柔性大，轮廓不清，它是发散态电弧。

电弧的特点(2)电流>50A时，弧柱直径相当于阴极内孔直径，电弧变为光亮的蓝色弧柱，这时的电弧是一束挺直度很好、穿透能力很强的聚积态电弧，见图2。

(a) 发射态电弧(b) 积聚态电弧图2 空心阴极真空电弧放电的两种电弧形态电弧的特点(3)与常规大气压下焊接电弧放电相比，空心阴极真空电弧放电有以下不同之处：a)放电气压不同，真空室的真空度一般在10-2～10Pa的范围。

b)电极形状不同，有微量的等离子工作气体从空心阴极内流过。

真空灭弧室结构及原理◆ 电弧◆ 真空和真空度◆ 真空电弧◆ 交流真空电弧◆ 真空击穿◆ 灭弧原理◆ 真空灭弧室的寿命1、电弧电弧或弧光放电是气体放电的一种形式。

气体放电在性质上和外观上是各种各样的。

在正常状态下，气体有良好的电气绝缘性能。

但当在气体间隙的两端加上足够大的电场时，就可以引起电流通过气体。

这种现象称为放电。

放电现象与气体的种类和压力、电极的材料和几何形状、两极间的距离以及加在间隙两端的电压等因素有关。

例如在正常状态下，给气体间隙两端的电极加压到一定程度时，普通空气中电子在电场作用下高速运动，与气体分子碰撞后产生较多的电子和离子，新生的电子和离子又同中性原子碰撞，产生更多的电子和离子，这时，气体开始发光，两电极变为炽热，电流迅速增大。

这种性质上的转变称为气体间隙的击穿，其所需的电压称为击穿电压。

这时，由于电场的支持，放电并不停止，故称为自持放电。

电弧则是气体自持放电的一种形式。

电弧具有电流密度大和阴极电位降低的特点。

2、真空和真空度低于1个大气压的气体状态，都称为真空。

描述真空程度的量叫真空度，用该气体的压力大小来表示。

l大气压= 760×133.332Pa＝1.013×105Pa（帕斯卡）或0.1013MPa 真空技术中将广阔的真空度范围划分为粗、低、高、超高、极高等区域。

其中高真空区域的气体压力为 10-1～10-6Pa，这一区域的后半段，即 1.33 ×10-3～1.33 ×10-6就是真空灭弧室通常采用的真空度范围。

在高真空区域中，单位体积内的气体分子数目大大减少了，气体分子之间碰撞的几率大大减少，气体分子之间的平均距离大大增加。

真空度的高低对灭孤能力有影响。

实验表明：灭孤室真空度在10-3Pa数量级时就能够可靠地灭弧。

真空灭弧定制造厂在产品出厂时，提高了灭孤室的真空度，达到 10-5～ 10-6 Pa，待经过20年的使用或贮存期，或多或少产生外部渗气等现象使其真空度下降到10-3Pa范围，仍能保证它的灭孤能力。

阴极电弧离子镀原理
阴极电弧离子镀是一种先进的表面处理技术，通过在真空环境下利用高能离子束对工件表面进行镀膜，以提高其硬度、耐磨性和耐腐蚀性。

这种技术在航空航天、汽车制造、电子设备等领域得到广泛应用，为产品的性能提升和功能改进提供了重要支持。

阴极电弧离子镀的原理基于电弧放电和离子轰击效应。

首先，在真空室中建立一定的真空度，然后通过阳极和阴极之间的电弧放电产生高温高能离子束。

这些离子束在电场的作用下加速并轰击到工件表面，造成表面原子的脱落和混合，最终形成均匀致密的镀层。

在镀膜过程中，离子束的能量和流量是影响镀层性能的重要因素。

能量越高，离子束对工件表面的轰击力越大，可以提高镀层的结合力和致密性；而流量越大，可以加快镀层的生长速度，提高生产效率。

因此，在实际应用中需要根据工件材料和要求进行合理的参数设置，以获得最佳的镀层效果。

除了镀层性能外，阴极电弧离子镀还具有环保和节能的优势。

相比传统的镀铬等表面处理方法，阴极电弧离子镀不需要使用有害的镀液和大量的水资源，减少了对环境的污染。

同时，由于镀膜过程在真空环境下进行，也减少了能源消耗，符合可持续发展的理念。

总的来说，阴极电弧离子镀作为一种先进的表面处理技术，具有显著的优势和广阔的应用前景。

通过不断的技术创新和工艺改进，相
信这项技术将在未来更多领域发挥重要作用，为产品的质量和性能提升提供有力支持。

电弧电弧当用开关电器断开电流时，如果电路电压不低于10—20伏，电流不小于80~100mA，电器的触头间便会产生电弧。

电弧是高温高导电率的游离气体，它不仅对触头有很大的破坏作用，而且使断开电路的时间延长。

因此，在了解开关电器的结构和工作情况之前，首先来看看其是如何产生和熄灭的。

电弧的形成是触头间中性质子(分子和原子)被游离的过程。

开关触头分离时，触头间距离很小，电场强度E很高(E = U/d)。

当电场强度超过3×10---6---V/m时，阴极表面的电子就会被电场力拉出而形成触头空间的自由电子。

这种游离方式称为：强电场发射。

从阴极表面发射出来的自由电子和触头间原有的少数电子，在电场力的作用下向阳极作加速运动，途中不断地和中性质点相碰撞。

只要电子的运动速度v足够高，电子的动能A = mv2足够大，就可能从中性质子中打出电子，形成自由电子和正离子。

这种现象称为碰撞游离。

新形成的自由电子也向阳极作加速运动，同样地会与中性质点碰撞而发生游离。

碰撞游离连续进行的结果是触头间充满了电子和正离子，具有很大的电导；在外加电压下，介质被击穿而产生电弧，电路再次被导通。

触头间电弧燃烧的间隙称为弧隙。

电弧形成后，弧隙间的高温使阴极表面的电子获得足够的能量而向外发射，形成热电场发射。

同时在高温的作用下(电弧中心部分维持的温度可达10000℃以上)，气体中性质点的不规则热运动速度增加。

当具有足够动能的中性质点相互碰撞时，将被游离而形成电子和正离子，这种现象称为热游离。

随着触头分开的距离增大，触头间的电场强度E逐渐减小，这时电弧的燃烧主要是依靠热游离维持的。

在开关电器的触头间，发生游离过程的同时，还发生着使带电质点减少的去游离过程。

电弧是一种空气导电的现象，在两电极之间产生强烈而持久的放电现象，称为电弧。

电弧的能量集中，温度极高，亮度很强。

例：10kv QF 断开20kv的电流，电弧功率达到一万kw以上。

电弧由阴级区、阳极区和弧柱区组成。

多弧离子镀和真空磁控阴极弧在这个科技飞速发展的时代，我们聊聊“多弧离子镀”和“真空磁控阴极弧”这两个听起来高大上的东西。

别紧张，我不会让你觉得这是在上课，反而像是在聊一个科技界的趣闻。

想象一下，你走进一个实验室，周围都是闪闪发光的设备，仿佛置身于科幻电影的场景中。

哎呀，那可是让人心潮澎湃啊！1. 什么是多弧离子镀？多弧离子镀，听上去是不是像外星科技？其实就是用电弧产生离子，给金属表面镀上一层薄薄的保护膜。

这样可以让金属更耐磨、更耐腐蚀，简直就是给金属穿上了防弹衣！这种技术就像给你的手机加了一层钢化膜，保护得妥妥的。

就拿厨房里的锅来说，涂一层多弧离子镀，做菜的时候不粘锅，清洗起来也轻松。

再也不用担心油烟味儿了，简直是生活的小救星！1.1 多弧离子镀的优势多弧离子镀可不止防护哦，它的优点多得数不过来。

首先，它的附着力超级强，就像那种胶水，粘得牢牢的，甚至比你的好友还靠谱！其次，镀层均匀，表面光滑得跟小朋友的脸蛋一样，触感细腻。

最重要的是，这个过程在低温下进行，所以不容易损坏被镀的材料。

这就好比你在冬天穿着羽绒服，外面冷得要死，但里面却暖暖的。

1.2 多弧离子镀的应用多弧离子镀的应用范围可广泛了，简直无处不在。

航空航天、汽车制造、医疗器械，甚至日常家居用品，都能见到它的身影。

比如，某些高档厨具、运动器材甚至是手机外壳，都是靠这项技术来提升品质的。

想象一下，当你用着一款看似普通的运动鞋，其实它的鞋底背后可是经历了多弧离子镀的“洗礼”，耐磨又防滑，跑起来的感觉那叫一个爽！2. 真空磁控阴极弧的魔力接下来，我们得聊聊真空磁控阴极弧。

这是一个听起来更复杂的名字，但别担心，咱们慢慢来。

这个技术主要用于薄膜沉积，同样是用电弧，但在真空环境下进行。

简单来说，就是在一个“无空气”的空间里，让离子更集中地轰击材料。

结果就是，得到的薄膜质量更高，性能更好，简直是工艺品中的工艺品。

2.1 真空磁控阴极弧的工作原理说到工作原理，真空磁控阴极弧其实和我们日常生活中的一些现象有点相似。

磁过滤阴极真空电弧法磁过滤阴极真空电弧法是一种常用的表面涂层技术，其主要原理是利用磁场和电弧等物理效应，将金属材料蒸发成粒子，然后在基材表面形成一层薄膜。

这种技术具有高效、高质、高稳定性等优点，被广泛应用于航空、航天、电子、光学等领域。

磁过滤阴极真空电弧法的工艺流程主要包括以下几个步骤：1. 清洗基材表面，去除表面杂质和氧化物等。

2. 将金属材料放置在阴极上，通过电弧加热使其蒸发成粒子。

3. 在阴极周围设置磁场，使蒸发的金属粒子在磁场作用下形成一个稳定的等离子体区域。

4. 金属粒子在等离子体区域中沉积在基材表面上，形成一层薄膜。

5. 对薄膜进行后续处理，如退火、氧化等，以提高其性能。

磁过滤阴极真空电弧法的优点主要有以下几个方面：1. 高效性：该技术可以在较短时间内形成高质量的薄膜，提高生产效率。

2. 高质量：由于金属粒子在等离子体区域中沉积，薄膜具有较高的致密性和均匀性，且表面光洁度高。

3. 高稳定性：磁过滤阴极真空电弧法可以在较低的气压下进行，减少了气体分子对薄膜的干扰，提高了薄膜的稳定性。

4. 可控性：通过调节电弧功率、磁场强度等参数，可以控制薄膜的厚度、成分和结构等性质。

磁过滤阴极真空电弧法的应用范围非常广泛，主要包括以下几个方面：1. 航空航天领域：该技术可以制备高温、高强度、高耐腐蚀性的涂层，用于航空发动机、涡轮叶片等部件的表面保护。

2. 电子领域：该技术可以制备高精度、高稳定性的薄膜，用于制造半导体器件、光电器件等。

3. 光学领域：该技术可以制备高透明度、高反射率、高抗反射性的薄膜，用于制造光学镜片、滤光片等。

总之，磁过滤阴极真空电弧法是一种高效、高质、高稳定性的表面涂层技术，具有广泛的应用前景。

随着科技的不断发展，该技术将会得到更加广泛的应用和推广。
