LCD投影机性能详解

CRTLCDDLP及LCOS投影技术优势对比
CRT技术：
1、相对低廉的成本：CRT技术是被广泛应用的最先进的投影技术，
其价格相对较低，有效地帮助客户省钱。

2、更高的图像清晰度：CRT技术有更好的分辨率，可以提高图像的
清晰度。

3、支持大型显示屏：CRT技术可以支持较大的显示屏，最大可达150
英寸。

LCD技术：
1、更低的热量：LCD技术带来的更低的热量，使得投影机更加稳定，无需外加的散热设备。

2、更高的色彩复原度：LCD技术可以提供更高的色彩复原度，更真
实的图像，更强烈的色彩变化。

3、更加良好的传输性能：LCD技术可以允许投影仪更加灵活，从而
改善图像的传输性能。

DLP技术：
1、更宽的色彩范围：DLP技术可以提供更宽的色彩范围，带来更丰
富的色彩表现。

2、更低的成本：DLP技术的成本相对较低，使得投影价格更有吸引力。

3、更低的功耗：DLP技术也具有更低的功耗，可以有效降低能耗，节约成本。

LCOS技术：
1、更长的寿命：LCOS技术可以提供更高的耐用性，可以提供更长的寿命。

2、更低的能耗：LCOS技术具有更低的能耗，可以提高亮度，有效减少热量。

3、更强的反应速度：LCOS技术可以提供更快的反应速度，从而实现更流畅的图像播放。

投影仪的性能指标参数详解投影仪是一种将图像或视频信号放大到大屏幕上显示的设备。

在选择投影仪时，了解性能指标参数是非常重要的。

下面将详细介绍几个常见的性能指标参数。

1. 亮度：亮度是指投影仪输出图像的亮度强度，通常以流明（Lumen）为单位。

亮度越高，图像显示在明亮环境中也会更清晰。

通常情况下，1000流明到3000流明的亮度适用于家庭办公或小型会议室，而更大的会议室或剧院需要更高的亮度。

2.分辨率：分辨率表示投影仪可以显示的图像或视频的细节水平。

它通常以水平像素数和垂直像素数来表示。

常见的分辨率有XGA（1024x768像素）、WXGA（1280x800像素）和1080p（1920x1080像素）。

更高的分辨率可以显示更多的细节，尤其对于观看高清视频或展示高质量图片的场景非常重要。

3.对比度：对比度是指投影仪在显示黑色和白色时的色彩差异程度。

较高的对比度可以提供更明亮的白色和更深沉的黑色，使图像更加清晰和生动。

对比度以数字形式表示，例如1000:1，表示白色和黑色之间的亮度差异达到1000倍。

4.可视角度：可视角度是指观众可以从投影仪的不同角度看到清晰图像的范围。

较大的可视角度意味着观众可以从更广的角度观看图像而不会失去清晰度。

通常情况下，垂直和水平可视角度分别为±30°至±45°。

5.灯寿命：灯寿命是指投影仪的灯泡能够持续工作的时间。

灯泡寿命通常以小时为单位，一般在2000到5000小时之间。

高质量的灯泡可以保证更长的使用寿命，但会增加投影仪的成本。

6.投影尺寸：投影尺寸是指投影仪能够在屏幕上显示的图像大小。

投影尺寸通常以对角线尺寸来表示，以英寸为单位。

大多数投影仪可提供30英寸到300英寸的投影尺寸范围。

要根据实际使用场景选择合适的投影尺寸，以保证观众能够清晰地看到图像。

7.连接接口：投影仪通常具有多种连接接口，用于连接外部设备，例如计算机、DVD播放器或游戏机。

详细说明3LCD和DLP的投影机那个好？经求证：两者都不比另外一种更好。

它们都拥有超越另外一种的优势，都有自身的局限性。

LCD（liquid crystal display，液晶显示）投影机含有三片独立的LCD玻璃面板，分别为视频信号的红、绿、蓝三个分量。

每个LCD面板都含有数以万计（甚至上百万）的液态晶体，可被配置为开、闭合、或部分闭合的不同位置来允许光线透过。

每个单独的液态晶体本质上都像一个快门或者百叶窗那样运作，代表一个单独的像素（"图元"）。

当红绿蓝三色透过不同的LCD面板时，液态晶体基于该时刻该像素的每种颜色需各要多少，即时地开启和闭合。

这个行为对光线进行了调制，从而产生出了投射到屏幕上的图像。

DLP（Digital Light Processing，数字光线处理）是由Texas Instruments（德州仪器）研发的专有技术。

它的工作原理和LCD大不相同。

与让光线通过的玻璃面板不同，DLP芯片是一个由数以万计（甚至上百万）的微镜片所组成的反射表面。

每个微镜片代表一个单独的像素。

DLP的优势：DLP技术最重要的优势包括下列几个方面：密封的成像芯片：大多数DLP投影机都有密封的DLP芯片，从而消除了灰尘颗粒落在成像平面上的可能性，这样的灰尘颗粒会在投射图像上造成一个灰尘点。

LCD投影机没有密封的面板，因此存在产生灰尘点的可能。

这在空气过滤器没有按照使用手册定期清理的情况下尤为容易出现。

不需要过滤器：拥有密封DLP芯片的DLP投影机可以无需空气过滤器而正常运行。

鉴于不需要周期性的清洁或更换过滤器，维护的工作减少了。

一些厂家声称其DLP产品除了偶尔更换灯泡、打扫外壳和镜头之外，是免维护的。

其它的厂家没有这么激进，而是建议定期对风道进行吸尘，从而减少进入机器的灰尘的数量。

市场上的绝大多数DLP投影机都没有空气过滤器，但一些最为昂贵的高性能3片式DLP机型有，目前仍在使用的少量早期的DLP 机型也有。

LCD与DLP投影机的区别LCD（Liquid Crystal Display）液晶投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。

由于液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55摄氏度至+77摄氏度DLP（Digital Light Processor）数字光输处理器投影仪以DMD（Digital Micormirror Device）数字微镜作为成像器件。

单片DMD由很多微镜组成，每个微镜对应一个像素点 ,DLP 投影机的物理分辨率就是由微镜的数目决定的。

DLP投影机的技术是一种全数字反射式投影技术。

其特点首先是数字优势。

数字技术的采用，使图像灰度等级提高，图像噪声消失，画面质量稳定，数字图像非常精确。

其次是反射优势。

反射式DMD器件的应用，使成像器件的总光效率大大提高，对比度亮度均匀性都非常出色。

DLP投影机清晰度高、画面均匀，色彩锐利。

DLP投影机分为单片DMD机（主要应用在便携式投影产品）两片DMD机 (应用于大型拼接显示墙)三片DMD机（应用于超高亮度投影机）HP的xb31和sb21均属于单片DMD机，和其他LCD投影仪相比，HP所采用DLP技术的投影仪明显体积要小得多，便于携带。

总结现在市场上大多数投影仪所使用的都是LCD或DLP技术。

比较一下这两种技术，DLP技术的优点是产生的图像对比度较高，光路系统设计的紧凑，因而在体积、重量方面占有优势，在显示文本、CAD模型、幻灯片时效果出众；而LCD投影仪的强项主要体现在亮度均匀性、色彩及细节的表现上，在回放高质量的动态视频图像表现要强于DLP投影仪。

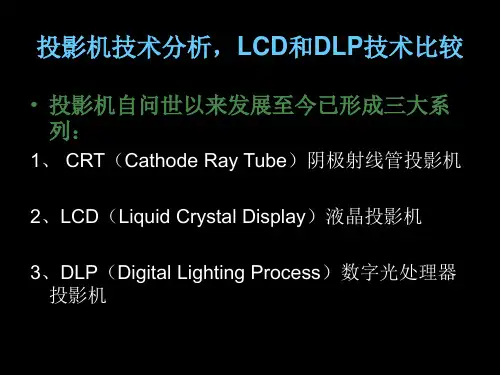

投影技术投影机自问世以来发展至今已形成三大系列：LCD（Liquid Crystal Display）液晶投影机、DLP（Digital Lighting Process）数字光处理器投影机和CRT（Cathode Ray Tube）阴极射线管投影机。

投影机常用技术参数解释WAREB Co.LTD学习资料LCD： ( Liquid Crystal Display)投影机分为液晶板投影机和液晶光阀投影机两类。

液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55oC~+77oC。

投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。

液晶板投影机成像器件为液晶板，是被动式的投影方式。

利用外光源金属卤素灯或UHP （冷光源）。

3LCD：按照液晶板的片数，LCD投影机分为三片机和单片机三片LCD板投影机原理是光学系统把强光通过分光镜形成RGB（red freen blue）三束光，分别透射过RGB三色液晶板；信号源经过AD转换，调制加到液晶板上，通过控制液晶单元的开启、闭合，从而控制光路的通断，RGB光最后在棱镜中汇聚，由投影镜头投射在屏幕上形成彩色图像。

目前，三片板投影机是液晶板投影机的主要机种。

3LCD只是一种投影方式,是指采用3片LCD(HTPS)，能够生成更加明亮、自然、对眼睛柔和的图像的投影机方式。

是对光的三原色用R（红）、G（绿）、B（蓝）各自的液晶显示板进行控制后再加以合成颜色、可是每一点的颜色如实地再现其原色。

日本几大LCD投影机生产厂商成立一个3LCD联盟,所以你会在很多日系的液晶投影机上看到3LCD的标志,其实综合起来就是3片液晶板的投影机,没有什么特别的含义.DLP：（Digital Light processing）数码光输处理器，原理是利用在基板上加工出许多微小反射镜的方法，制作出像素点。

每一个微小反射镜代表一个像素点。

用输入信号来控制这些小反射镜反射面的倾斜角度，从而控制反射光的反射方向，使反射光进入所需求的光路或者偏离该光路。

这种调制图象的方式称为DLP技术。

DLP技术是TI（美国德州仪器公司）的专利技术。

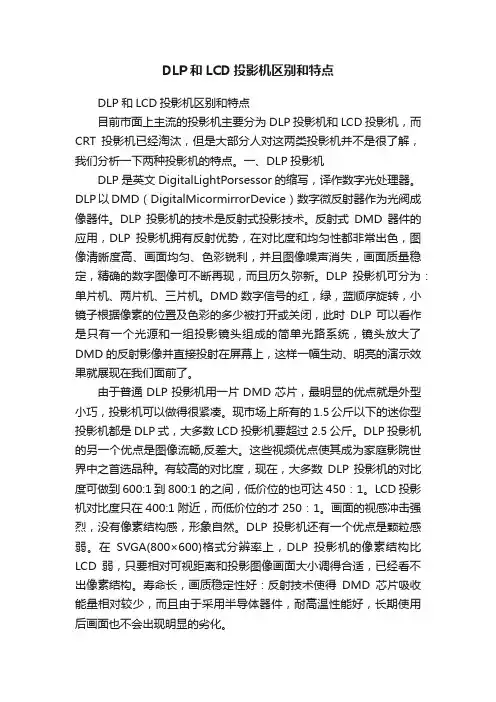

DLP和LCD投影机区别和特点DLP和LCD投影机区别和特点目前市面上主流的投影机主要分为DLP投影机和LCD投影机，而CRT投影机已经淘汰，但是大部分人对这两类投影机并不是很了解，我们分析一下两种投影机的特点。

一、DLP投影机DLP是英文DigitalLightPorsessor的缩写，译作数字光处理器。

DLP以DMD（DigitalMicormirrorDevice）数字微反射器作为光阀成像器件。

DLP投影机的技术是反射式投影技术。

反射式DMD器件的应用，DLP投影机拥有反射优势，在对比度和均匀性都非常出色，图像清晰度高、画面均匀、色彩锐利，并且图像噪声消失，画面质量稳定，精确的数字图像可不断再现，而且历久弥新。

DLP投影机可分为：单片机、两片机、三片机。

DMD数字信号的红，绿，蓝顺序旋转，小镜子根据像素的位置及色彩的多少被打开或关闭，此时DLP可以看作是只有一个光源和一组投影镜头组成的简单光路系统，镜头放大了DMD的反射影像并直接投射在屏幕上，这样一幅生动、明亮的演示效果就展现在我们面前了。

由于普通DLP投影机用一片DMD芯片，最明显的优点就是外型小巧，投影机可以做得很紧凑。

现市场上所有的1.5公斤以下的迷你型投影机都是DLP式，大多数LCD投影机要超过2.5公斤。

DLP投影机的另一个优点是图像流畅,反差大。

这些视频优点使其成为家庭影院世界中之首选品种。

有较高的对比度，现在，大多数DLP投影机的对比度可做到600:1到800:1的之间，低价位的也可达450：1。

LCD投影机对比度只在400:1附近，而低价位的才250：1。

画面的视感冲击强烈，没有像素结构感，形象自然。

DLP投影机还有一个优点是颗粒感弱。

在SVGA(800×600)格式分辨率上，DLP投影机的像素结构比LCD弱，只要相对可视距离和投影图像画面大小调得合适，已经看不出像素结构。

寿命长，画质稳定性好：反射技术使得DMD芯片吸收能量相对较少，而且由于采用半导体器件，耐高温性能好，长期使用后画面也不会出现明显的劣化。

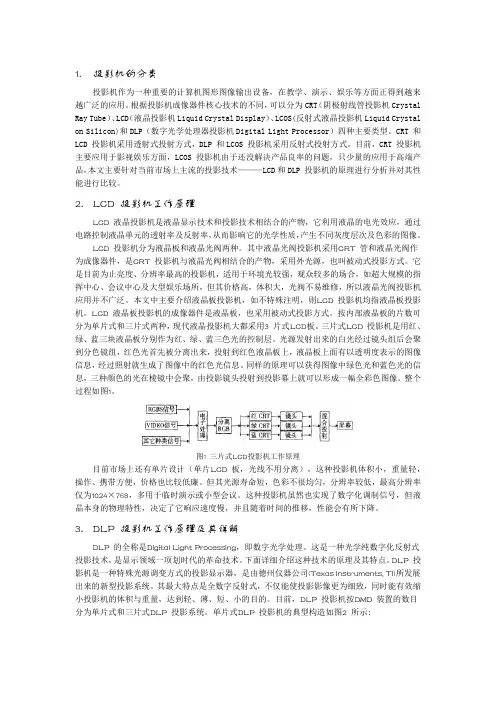

1.投影机的分类投影机作为一种重要的计算机图形图像输出设备，在教学、演示、娱乐等方面正得到越来越广泛的应用。

根据投影机成像器件核心技术的不同，可以分为CRT（阴极射线管投影机Crystal Ray Tube）、LCD（液晶投影机Liquid Crystal Display）、LCOS(反射式液晶投影机Liquid Crystal on Silicon)和DLP（数字光学处理器投影机Digital Light Processor）四种主要类型。

CRT 和LCD 投影机采用透射式投射方式，DLP 和LCOS 投影机采用反射式投射方式。

目前，CRT 投影机主要应用于影视娱乐方面，LCOS 投影机由于还没解决产品良率的问题，只少量的应用于高端产品，本文主要针对当前市场上主流的投影技术———LCD和DLP 投影机的原理进行分析并对其性能进行比较。

2.LCD 投影机工作原理LCD 液晶投影机是液晶显示技术和投影技术相结合的产物，它利用液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而影响它的光学性质，产生不同灰度层次及色彩的图像。

LCD 投影机分为液晶板和液晶光阀两种。

其中液晶光阀投影机采用CRT 管和液晶光阀作为成像器件，是CRT 投影机与液晶光阀相结合的产物，采用外光源，也叫被动式投影方式。

它是目前为止亮度、分辨率最高的投影机，适用于环境光较强，观众较多的场合，如超大规模的指挥中心、会议中心及大型娱乐场所，但其价格高，体积大，光阀不易维修，所以液晶光阀投影机应用并不广泛。

本文中主要介绍液晶板投影机，如不特殊注明，则LCD 投影机均指液晶板投影机。

LCD 液晶板投影机的成像器件是液晶板，也采用被动式投影方式。

按内部液晶板的片数可分为单片式和三片式两种，现代液晶投影机大都采用3 片式LCD板。

三片式LCD 投影机是用红、绿、蓝三块液晶板分别作为红、绿、蓝三色光的控制层。

光源发射出来的白光经过镜头组后会聚到分色镜组，红色光首先被分离出来，投射到红色液晶板上，液晶板上面有以透明度表示的图像信息，经过照射就生成了图像中的红色光信息。

投影仪显示技术对比投影仪作为一种重要的多媒体设备，在商务演示、教育培训和家庭娱乐等领域发挥着重要作用。

随着科技的不断发展，投影仪显示技术也在不断创新和进步。

本文将对当前主流的三种投影仪显示技术进行对比，并对其特点和应用进行分析和评价。

一、液晶投影仪（LCD）液晶投影仪采用液晶作为光阀来控制光线的透过与否，通过三原色滤光片的组合来实现彩色显示。

这种技术具有成本低、色彩还原度高等特点，广泛应用于商务演示和教育培训等领域。

然而，液晶投影仪对比度较低，黑色表现不够突出，并且存在亮暗不均匀的问题。

二、DLP投影仪（数字光处理）DLP投影仪采用数字微镜阵列和可控微镜反射来控制光线的显示。

通过微镜片的开合控制，DLP投影仪可以实现高对比度、高亮度和宽色域的显示效果，并且具有快速响应的优势。

然而，DLP投影仪价格相对较高，且在长时间使用后可能出现“彩虹效应”的问题。

三、LCoS投影仪（液晶反射）LCoS投影仪采用了液晶与反射镜的结合，通过改变液晶分子的取向来控制光线的反射。

这种技术能够实现较高的对比度和色彩还原度，并且在消除“彩虹效应”方面表现出色。

然而，LCoS投影仪价格较高，且由于技术复杂度大，生产难度较大。

综上所述，不同的投影仪显示技术各有优劣。

液晶投影仪具有成本低、色彩还原度高等优点，适用于商务演示和教育培训等场景；DLP投影仪则具有高对比度、高亮度和快速响应的特点，适用于大型会议和影院等场景；而LCoS投影仪则在对比度和色彩还原度方面具有更高的表现，适用于高要求的专业场景。

在选择投影仪时，用户需要根据实际需求和预算来选择适合自己的显示技术。

同时，还需考虑其他因素，如投影距离、亮度、分辨率以及设备的可靠性和支持等。

总之，投影仪显示技术的对比可以帮助用户更好地选择合适的设备。

无论是液晶投影仪、DLP投影仪还是LCoS投影仪，都在不同的方面有着独特的优点和应用场景。

随着科技的进步，相信投影仪显示技术将继续创新和发展，为用户提供更好的视觉体验。

投影机投影仪技术与参数一、投影机技术：1.LCD（液晶显示）技术：这是目前应用最广泛的一种投影机技术。

它使用三块液晶面板，通过控制光的透过率来形成图像。

液晶投影机具有较高的亮度和对比度，但对黑色的表现相对较差。

2.DLP（数字微型镜面）技术：DLP投影机采用微型镜面阵列和彩色滤色器来生成图像。

它的优点包括高对比度、快速响应和颜色饱和度高。

DLP投影机适用于高亮度场景，如商业演示和电影院。

3.LCoS（液晶晶体硅）技术：LCoS投影机结合了LCD和DLP的优点，具有较高的对比度和颜色饱和度，适用于家庭影院和专业应用。

二、投影机参数：1.分辨率：投影机的分辨率表示图像的清晰度。

常见的分辨率包括XGA（1024x768像素）、WXGA（1280x800像素）、1080p（1920x1080像素）等。

分辨率越高，图像越清晰。

2. 亮度：投影机的亮度通常以流明（lumen）为单位。

亮度决定了投影机在不同光线条件下的表现。

一般来说，商业和教育用途需要较高亮度，而家庭影院则可适当降低亮度。

3.对比度：对比度表示了投影机图像中黑色和白色的差异程度。

对比度越高，图像越清晰，黑白分明。

4.投影尺寸和投射距离：投影尺寸是指投影机能够在屏幕上显示的图像大小。

投射距离是指投影机与屏幕之间的距离。

根据投影机的不同，投影尺寸和投射距离也会有所变化。

5.校正功能：一些投影机具有梯形校正和镜头移动功能，可以根据投影机与屏幕的位置和角度进行校正，以获得更好的投影效果。

6.接口和兼容性：投影机通常具有多种输入接口，如HDMI、VGA、USB等，以便连接不同类型的设备。

兼容性则表示投影机是否能够适配不同的视频格式和分辨率。

以上是投影机常见的技术和参数介绍。

在选择投影机时，可以根据具体的应用场景和需求来选购适合的型号。

同时，也建议在购买前参考产品的性能测试和用户评价，以便更好地了解和判断该款投影机是否符合自己的需求。

本文源自：从投影机的分类来看，主要有CRT、LCD、DLP三种类型的投影机，我们前面分别作了介绍，大家可能现在会有一些模糊，那么到底哪类投影机最好呢？其实这三种类型的投影机各有其优缺点，我们可以从投影机的几个重要的技术参数指标来看一下，首先是亮度，亮度是投影机输出到屏幕上光的强度，高的亮度可使投影机投射的图像清晰亮丽，相对来说，在其他指标相同情况下，亮度越高，投影机的价格也就越高。

目前市场上投影机的亮度较为普遍的参数单位是ANSI流明，此亮度值是将大屏平均分为9块，取每块的中心亮度的平均值得到的，这是参照美国国家标准协会的标准方法的亮度测试值，用此参数可以一定程度的反映了大屏的一致性。

有的投影机用的是峰值流明的单位，即整个屏幕亮度最高点的值，但用ANSI流明较为科学，它可以反映整个屏幕的亮度情况而不是单单知道该屏的最高亮度点。

选择投影机时要注意并不一定是亮度越高越好，合适的亮度可以得到最佳的投影效果，并且也可以节省投资，大家在选择时应该考虑多种因素，若用户观看投影图像的人数越多，需设置的投影图像的面积越大，要达到同样的清晰度，就需要的高度越高。

还要根据外界环境光线来看，环境光线越强，需要的亮度就应越高，还要根据所选投影幕来看，反射率越高的投影幕需要的投影机输出的亮度就越低，所以用户可根据自己的实际情况来选择合适亮度的投影机。

投影机另一个重要的性能指标是分辩率，分辩率是投影机投射显示图像中的像素数，像素越多，每个像素点就越小，像素越小，能显示的内容就越细，同时图像就会越清晰，也就是分辩率越高。

市场上投影机产品一般有两个参数，一个是物理分辩率，是指图像中的实际你素数，由投影机的投影介质（LCD或DLP）本身性能来决定的，另一个是兼容分辩率，兼容分辩率下显示的图像都或多或少的将产生一些失真。

因此在当计算机输出信号的分辩率与投影机的物理分辩率相同时才能得到最佳的图像效果。

投影机还有一个重要的指标是对比度，简单的讲对比度就是图像中黑的部分和亮的部分之间的差异程度，对比度越高，显示图像越锐利，尤其是对于环境光线较强的应用，需要投影机具有较高的对比度，对比度为屏幕最亮时的亮度与屏幕最黑时亮度的比值，对比度越高图像的真实度就越高。

LCD投影机、DLP投影机及LCOS投影机原理介绍及对比一、投影机系统简介从投影机的构成看，它包括了核心投影成像部件、光学引擎、电气控制和接口几大部分。

其中的核心投影成像部件是投影机产品的核心，在整个投影机产品的成本构成中占了非常重要的部分，其地位颇似计算机的CPU。

根据投影机成像器件核心技术的不同，可以分为CRT(阴极射线管投影机Crystal Ray Tube)、LCD(液晶投影机Liquid Crystal Display)、LCOS(反射式液晶投影机Liquid Crystal on Silicon)和DLP(数字光学处理器投影机Digital Light Processor)四种主要类型。

CRT 和LCD 投影机采用透射式投射方式，DLP 和LCOS 投影机采用反射式投射方式。

此外，有时也使用光源进行划分，如使用LED作为光源的投影机称为LED 投影机。

为此，我们后面使用“光源+成像器件核心技术”来描述投影机。

投影机系统二、投影机光源在介绍这四种投影机之前，有必要介绍下投影机光源。

光源，作为投影机最重要的组成部分之一，由于直接关系到投影效果，所以备受瞩目。

传统的灯泡不仅是投影机最昂贵的耗材成本，也是制约投影机普及的一大因素。

如何获得更高的发光效率，延长灯泡寿命是每一代光源变革的出发点与最终目的。

简单来说，投影机光源经历了从金属卤素灯、超高压汞灯、新光源三个主要阶段，现如今正是一个由超高压汞灯进入新光源时代的转型时期。

1.金属卤素灯卤素灯灯泡金属卤素灯，因灯泡中填充了金属卤化物而得名，是较早的投影机光源，常见于大体积的LCD投影机上。

这种光源的优点就是价格便宜，但缺点也显而易见，首先它需要的电压高，自身发热量大，需要机身有很好的散热能力；其次，金属卤素灯的使用寿命较短，大约2000小时左右；第三，半衰期短，一般情况下灯泡在使用1000小时后，亮度就会下降到原来的一半，投影效果难以保证。

也正是因为有种种的弊端，金属卤素灯泡现如今几乎已经从市场上销声匿迹了。

投影仪的性能指标参数详解在购买前先借助互联网对产品有一个全面的了解只是“万里长征”第一步，对购买的帮助能有多大还得看每个人对互联网的熟悉和使用程度。

事先上网看报价只能对“不被骗”起作用，这只能保证你以当时最合适的价格买到相应的产品；而要想达到下一个层次即买到合适的产品，还需要您对产品有除了价格以外更深入的了解。

那怎么才能更深入的了解产品呢？看看相关产品的评测文章就是一个不错的选择。

专业数据看不懂“万里长征”已经来到通过评测文章深入了解产品这一步骤，而新的问题又来了，有些评测内容看不懂怎么办？比如一款投影机的评测文章，外观介绍、菜单介绍、样张测试等基础部分一般人都能明白，而ANSI客观测试的数据就经常让网友们感到一头雾水。

对比度、亮度不均匀性、色彩饱和度、色彩不均匀性等等参数都是什么意思？很多人看完文章后弥漫着的满头雾水，挥之不去。

为了让专业的数据能普及到大众的理解中，今天笔者就为大家详细讲解如何看懂投影机的ANSI客观测试数据，让您对评测数据的疑惑不解，挥之即去！ANSI为何方神圣？首先我们来说说“ANSI”这个词。

和很多行业其它“标准”的英文标识一样，ANSI其实是一串英文单词的首字母缩写，全称为American National Standards Institute，即美国国家标准学会，成立于1918年。

组织结构美国国家标准学会本身很少制订标准。

其ANSI标准的编制，主要采取以下三种方式：1、由有关单位负责草拟，邀请专家或专业团体投票，将结果报ANSI设立的标准评审会审议批准。

此方法称之为投票调查法。

2、由ANSI的技术委员会和其他机构组织的委员会的代表拟订标准草案，全体委员投票表决，最后由标准评审会审核批准。

此方法称之为委员会法。

3、从各专业学会、协会团体制订的标准中，将其较成熟的，而且对于全国普遍具有重要意义者，经ANSI各技术委员会审核后，提升为国家标准（ANSI）并冠以ANSI标准代号及分类号，但同时保留原专业标准代号。

LCD百科名片LCD 液晶显示器是Liquid Crystal Display 的简称，LCD 的构造是在两片平行的玻璃基板当中放置液晶盒，下基板玻璃上设置TFT（薄膜晶体管），上基板玻璃上设置彩色滤光片，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射与否而达到显示目的。

现在LCD已经替代CRT成为主流，价格也已经下降了很多，并已充分的普及。

目录LCD简介技术参数分类工作原理技术参数特点工作原理展开LCD简介技术参数分类工作原理技术参数特点工作原理展开LCD简介LCD液晶投影机是液晶显示技术和投影技术相结合的产物，它利用了液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而产生不同灰度层次及多达1670万种色彩的靓丽图像。

LCD投影机的主要成像器件是液晶板。

LCD投影机的体积取决于液晶板的大小，液晶板越小，投影机的体积也就越小。

根据电光效应，液晶材料可分为活性液晶和非活性液晶两类，其中活性液晶具有较高的透光性和可控制性。

液晶板使用的是活性液晶，人们可通过相关控制系统来控制液晶板的亮度和颜色。

与液晶显示器相同，LCD投影机采用的是扭曲向列型液晶。

LCD投影机的光源是专用大功率灯泡，发光能量远远高于利用荧光发光的CRT投影机，所以LCD投影机的亮度和色彩饱和度都高于CRT投影机。

LCD投影机的像元是液晶板上的液晶单元，液晶板一旦选定，分辨率就基本确定了，所以LCD投影机调节分辨率的功能要比CRT投影机差。

LCD投影机按内部液晶板的片数可分为单片式和三片式两种，现代液晶投影机大都采用3片式LCD板。

三片式LCD投影机是用红、绿、蓝三块液晶板分别作为红、绿、蓝三色光的控制层。

光源发射出来的白色光经过镜头组后会聚到分色镜组，红色光首先被分离出来，投射到红色液晶板上，液晶板“记录”下的以透明度表示的图像信息被投射生成了图像中的红色光信息。

绿色光被投射到绿色液晶板上，形成图像中的绿色光信息，同样蓝色光经蓝色液晶板后生成图像中的蓝色光信息，三种颜色的光在棱镜中会聚，由投影镜头投射到投影幕上形成一幅全彩色图像。

LCD投影机性能详解1. LCD液晶板液晶有活性液晶体和非活性液晶体非活性液晶体反射光一般用于笔记本电脑胶片投影仪上而活性液晶体具有透光性做成LCD液晶板用在投影机上通过控制系统可以控制通过LCD的光的亮度颜色对比度等LCD液晶板的大小决定着投影机的大小LCD越小则投影机的光学系统就能做得越小从而使投影机越小而要在很小的LCD上做到高分辨率并且保持高亮度其技术之难是可想而知的目前会议室用投影机多为1.32英寸的LCD液晶板, 便携式投影机为 0.9英寸的LCD液晶板2000年将有物理分辨率为SVGA和XGA的0.7英寸液晶板推出评价液晶投影机时除了LCD板的大小还要看投影机使用LCD板的个数市场上有单个液晶板三个液晶板的投影机液晶板多则像素数大像素是组成图像的基本单位像素数越大则图像越细腻像素数 =物理分辨率 x 液晶板个数例如SVGA机型像素数=(800x600)x32. 输出分辨率是指投影机投出的图像的分辨率或叫物理分辨率实际分辨率即LCD液晶板的分辨率在LCD液晶板上通过网格来划分液晶体一个液晶体为一个象素点那么输出分辨率为800 x 600 时就是说在LCD液晶板的横向上划分了 800 个象素点竖向上划分了600 个象素点物理分辨率越高则可接收分辨率的范围越大则投影机的适应范围越广通常用物理分辨率来评价液晶投影机的价值3. 最大输入分辨率是指投影机可接收比物理分辨率大的分辨率通过压缩算法将信号投出1) 早期的投影机都采取抽线算法, 即线性压缩技术此算法有掉线问题2) 各家厂商的产品都已推出新算法用于压缩信号4. 水平扫描线也叫视频扫描线主要用于评价视频信号的质量缺省指NTSC制式一般VCD为220线LD为450线DVD为500线投影机的最高支持线数为700线5. 亮度国际标准单位是ANSI流明测定环境如下1) 投影机与幕之间距离 2.4米2) 幕为60英寸3) 用测光笔测量投影画面的9个点的亮度4) 求出9个点亮度的平均值就是ANSI流明各种品牌的投影机由于测定环境的不同虽然ANSI流明相同但实际的亮度不同6. 颜色现在几乎所有的投影机都支持24位真彩色所以要评价投影机的色彩还原度不仅看颜色还要看对比度.7. 对比度是黑与白的比值也就是从黑到白的渐变层次比值越大从黑到白的渐变层次就越多从而色彩表现越丰富8. 画面尺寸是指投出的画面的大小要投放需要的尺寸需将投影机放在与幕相应的距离上根据各机型不同,画面尺寸与投影距离的关系有所不同9. 投影距离是指投影机镜头与幕之间的距离10. 均匀度是指投出画面的中间亮度与周围亮度的比值一般将中间定义为100%11. 镜头F是镜头的透光度F越小镜头的透光性越好是镜头的放大比率77/55=1.4就是说在一固定的位置上画面可放大1.4倍12吊顶功能将投影机倒置吊在屋顶上进行投影13. 背投功能将投影机放在背透幕的后面进行投影14. 梯形校正有些投影机能提供了电子梯形校正功能可以轻松地校正由于仰射或吊顶投影而产生的画面梯形变形15. 水平扫描频率又叫行频投影机的水平扫描频率都有一个范围如果来自计算机的输入信号的水平扫描频率超出此范围则投影机将无法投放(NO SIGNAL)16. 垂直扫描频率又叫幀频如果来自计算机的输入信号的垂直扫描频率超出此范围则投影机将无法投放(NO SIGNAL)在范围之内将计算机的垂直扫描频率设定为高值时投影效果好17. 计算机输入接口是指计算机显示信号的输入接口会议室用机型一般有两个接口可同时连接两台计算机便携机种一般只做一个接口18. 计算机输出接口是指计算机显示信号的输出接口通过此接口可连接显示器如投影机没有此接口要想连接显示器可使用VGA分配器来实现19. 视频信号对于视频信号可支持三种制式NTSC PAL SECAM20. 标准视频输入具有标准视频输入接口(RCA)标准视频信号在输出时要进行编码将信号压缩后输出接收时还要进行解码这样会损失一些信号21. S视频输入具有S视频输入接口(S Video)由于S视频信号不需要进行编码解码所以没有信号损失因此S视频信号比标准视频信号质量好22. 音频输入输出具有音频输入输出接口可将计算机录像机等的音频信号输入进来通过自带扬声器播放还可以通过音频输出接口连接功放外接喇叭23. 电源功率电源功率越小机器所产生的热量就小这样机器连续投影时间就长为了使用安全投影机里一般装有过热保护装置。
