流量分析名词解释流量是指单位时间内从管道某一断面流出的流体总量，它与管径大小和断面形状有关。
一般用立方米每秒（ m3/s）或升每秒（ L/s）来表示。
不同的流体物质或同种流体在不同的流动条件下，其流量也不同。
流量计是检测流量大小、方向的仪表。
流量计根据其量程可分为：孔板流量计、弯管流量计、文丘里流量计、电磁流量计、明渠流量计等。
进入河道断面的水流量，应按水力学原理和经验公式估算： 1、流量公式Q=fleft( N,A,T,Qn,Qs,Qw,Qo,Qs',Qw',T',A',N',Qn',T'',Qs',Qw' ,Qo',Qs'',Qw'',N'',Qn'')Ff（ Q=f/n,n为水深） Nn为水深。
NQ 为水流量， nQ为流速， Qn为流深， Qs为流速不均匀系数， Qw为水流向不均匀系数。
2、影响水流量变化的因素有断面形状、边界条件、水深、流速等。
3、根据水利建筑物下游的平均流速和断面形状，查表得到Vd=Vp-Vp/N，可用公式推求： 4、假设断面积均匀，单位面积上流过水量相等，则V d=Vp，根据公式V d=Vp/n，计算出流速v，根据实际情况计算得到Q。
5、水深变化对流量有什么影响？水深增加，水面面积减少，流速增大；水深减小，水面面积增大，流速减小。
2、站内机电设备（主要为动力装置）工作能力测定用流量计检查泵或压缩机等站内机电设备的运转情况。
此种流量计是用于上述两类设备的检查。
流量计安装在各种设备上，如传动设备中检查传动装置的磨损情况及固定设备的轴承，用转速计或电动机等检查设备的工作情况。
3、站内热网供热的管网系统可按非调节特性流量分析法或按调节特性流量分析法来分析，在分析时分别用各自适用的流量计。
4、影响流量的因素有流量计前后水头差，垂直水流速度，流量计工作段长度。

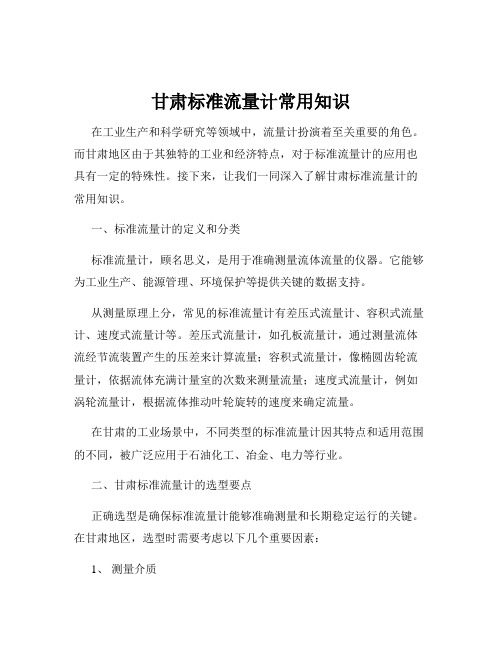

甘肃标准流量计常用知识在工业生产和科学研究等领域中，流量计扮演着至关重要的角色。
而甘肃地区由于其独特的工业和经济特点，对于标准流量计的应用也具有一定的特殊性。
接下来，让我们一同深入了解甘肃标准流量计的常用知识。
一、标准流量计的定义和分类标准流量计，顾名思义，是用于准确测量流体流量的仪器。
它能够为工业生产、能源管理、环境保护等提供关键的数据支持。
从测量原理上分，常见的标准流量计有差压式流量计、容积式流量计、速度式流量计等。
差压式流量计，如孔板流量计，通过测量流体流经节流装置产生的压差来计算流量；容积式流量计，像椭圆齿轮流量计，依据流体充满计量室的次数来测量流量；速度式流量计，例如涡轮流量计，根据流体推动叶轮旋转的速度来确定流量。
在甘肃的工业场景中，不同类型的标准流量计因其特点和适用范围的不同，被广泛应用于石油化工、冶金、电力等行业。
二、甘肃标准流量计的选型要点正确选型是确保标准流量计能够准确测量和长期稳定运行的关键。
在甘肃地区，选型时需要考虑以下几个重要因素：1、测量介质甘肃的工业涵盖了多种流体介质，包括气体、液体以及一些具有腐蚀性、高粘度或含杂质的特殊介质。
例如，在石油化工行业，可能会遇到各种化学性质复杂的液体；在天然气输送中，则需要测量气体流量。
因此，必须根据介质的物理和化学性质选择能够适应的流量计类型。
2、测量范围了解工艺过程中的流量变化范围至关重要。
如果所选流量计的测量范围过小，可能无法满足最大流量的测量需求；反之，测量范围过大则会导致测量精度降低。
在甘肃的一些大型工业项目中，流量的变化幅度可能较大，因此需要准确评估测量范围。
3、工作环境甘肃地区气候多样，部分地区环境较为恶劣，如高温、低温、高海拔等。
这就要求所选的标准流量计能够在相应的环境条件下正常工作，具备良好的耐温、耐压和防护性能。
4、精度要求不同的工业生产过程对流量测量的精度要求各异。
对于一些对精度要求较高的工艺环节，如精细化工生产，需要选择精度更高的标准流量计。
总结流量计常用的术语及其定义本文由http://www. 提供1、流量单位时间内流过管道横截面的流体量，也称瞬时流量，单位：m3/h;l/min。
2、流量补偿仪将温度、压力及流量传感器输入的信号经相关处理，由微处理器(MCU)运算及处理后分别得到流体的温度、压力和标准体积流量、总量等数据，并对相关数据进行记录处理形成可供查询的历史数据记录，同时可将上述数据通过相应的接口电路如RS485通信接口、4mA～20mA电流输出、工况脉冲输出、标况脉冲输出等实现数据的远传。
3、工作状态(简称工况)在流体实际所处的温度和压力下的状态称为工作状态。
4、标准状态(简称标态)流体处于温度20℃，压力为101.325Kpa下的状态称为标准状态。
5、工况体积流量在工况条件下，单位时间内流过管道横截面的流体体积量。
6、标准体积流量单位时间内流过的工况体积量折算至标准状态下(温度为293.15K，压力为101.325kPa)的体积量。
7、标准体积总量在一段时间内流过的标准体积流量之和。
8、最小流量Qmin流量计在工况使用条件下，测量误差不超过基本误差限的下限流量。
9、最大流量Qmax流量计在工况使用条件下，测量误差不超过基本误差限的上限流量。
10、测量范围由最小流量和最大流量所确定的范围。
11、范围度流量计的最大流量与最小流量的比值。
12、温度传感器以Pt100铂电阻为温度检测元件，在一定温度范围内，其电阻值与温度成正比关系。
13、压力传感器以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两输出端的电位差与外压力成正比。
14、流量传感器(探头)将流体介质的流速变化转换为相应电信号的器件。
15、放大器(简称前置)将流量传感器输出的微弱信号进行放大处理，变成能被二次仪表或装置接收的电信号的装置。
16、RS485数据通信采用IEEE-RS485标准在功能部件之间按某种协议传送数据。

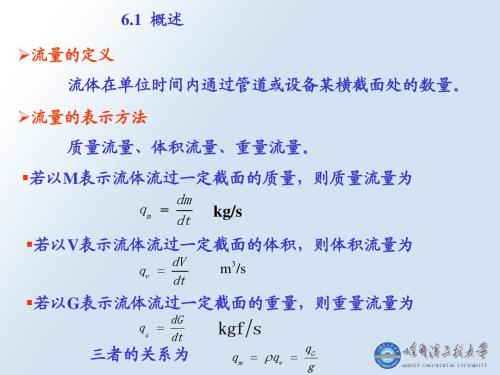

For personal use only in study and research; not for commercial use第一节流量计基本知识• 1 流量的定义• 2 流量计的主要技术指标• 3 流量计的分类• 4 几种流量计的工作原理• 5 流量计的使用要求1. 流量的定义•流量：即流体流过管道截面的量与该量通过该截面积所用时间之比。
•瞬时流量：当时间Δt趋于零时，流量与时间的比为瞬时流量。
表示为累积流量：在一段时间Δt内，流体流过一定截面的量称为累积流量。
表示为Q=q×Δt体积流量：流量用体积表示的称为体积流量，用Q m表示，单位为kg。
流量是瞬时流量和体积流量的统称，是一个动态量。
瞬时流量亦分为瞬时体积流量q v（单位为m3/h）瞬时质量流量q m（单位为kg/h）质量流量和体积流量之间的关系为：Q m=Q v×ρq m=q v×ρ2 流量计的主要技术指标•准确度等级•允许误差•量程•示值范围•重复性•稳定性•灵敏度•压力损失•公称工作压力•工作温度1.流量（示值）范围：流量计可测量的最大流量与最小流量的范围。
2.量程和量程比：流量范围的最大流量和最小流量值之差称为流量计的量程。
最大流量和最小流量值之比称为流量计的量程比。
3.允许误差：流量计在正常工作条件下允许的最大误差（误差极限值）称为流量计的允许误差。
允许误差可用绝对误差表示和相对误差表示。
绝对误差=仪表指示值-标准器的值（检定值）相对误差=示值绝对误差/检定值流量计的允许误差多用相对误差表示。
4. 准确度等级流量计的示值接近被测量真值的能力，称为流量计的准确度。
在符合一定的计量要求，使流量计的误差保持在规定的极限内的流量计的等级、级别、称为流量计的准确度等级。
流量计的准确度等级用流量计的允许误差的大小表示，即用流量计的允许误差去掉“±”和“%”符号后的数值表示。
5. 重复性：流量计的重复性是指在相同工作条件下，对同一被测量进行多次测量，其示值的变化。
流量计量名词术语与定义简要说明流量计量名词术语及定义说明一样术语1 流量Flow rate单位时刻内流过管道横截面或明渠横断面(简称横截〔断〕面)的流体量。
流体量以质量表示时称〝质量流量〞，流体量以体积表示时称〝体积流量〞。
2 平均流量(q- )Average flow rate在测量时刻内流量的平均值，也可称时均流量。
3 额定流量Rated flow rate流量计在规定性能或最正确性能时的流量值，它可用最高或(和)最低限值表示。
4 管流Pipe flow Duct flow流体充满管道的流淌。
5 明渠流Open channel flow液体在明渠中的流淌。
6 定常流Steady flow在被测横截〔断〕面上各流淌要素(流速、压力等)，不随时刻显著变化的流淌。
7 脉动流Pulsating flow流过测量横截〔断〕面的流量以某一常数值为中心随时刻有波动的流淌。
8 多相流Multiphase flow两种或两种以上不同相的流体一起流淌。
当只有两相流体一起流淌时通常称为两相流。
9 临界流Critical flow流体流经节流装置(例如喷嘴、文丘利管)喉部，下游与上游侧绝对压力比等于或小于临界值的流淌。
10 雷诺数(Re) Reynolds'number雷诺数表征了流体流淌时惯性力与粘性力之比的无量纲数。
11 比热比(γ) Specific heat ratio定压比热(cp)与定容比热(cV)的比值。
一样是温度和压力的函数。
12 等熵指数(κ) Isentropic exponent在等熵过程中，气体介质压力相对变化与密度相对变化的比值。
13 气体压缩系数(z) Gas compressibility factor表示气体偏离理想气体性质的程度，一样是温度T和压力p的函数。
14 静压Static pressure在流体中不受流速阻碍而测得的压力值。
15 动压Dynamic pressure流体单位体积具有的动能其大小通常用－12 ρv2运算。
流量计量名词术语及定义JJG 1004-86Metrological Terms and TheirDefinitions for Flow Rate本检定规程经国家计量局于1986年5月28日批准，并自1987年5月1日起施行。
归口单位：中国计量科学研究院。
起草单位：中国计量科学研究院。
本规程技术条文由起草单位负责解释。
本规程主要起草人：翟秀贞（中国计量科学研究院）龚家彪（南京工学院）参加起草人：郑荣根（上海机械学院）郁成（航天工业部三院计量站）一一般术语1 流量 Flow rate单位时间内流过管道横截面或明渠横断面（简称横截[断]面）的流体量。
流体量以质量表示时称“质量流量”，流体量以体积表示时称“体积流量”。
注：（1）在明渠中流体是指液体；（2）流量也就是瞬时流量；（3）流量对时间的积分称为“累积流量”，它表示在一段时间内流过横截[断]面的流体总量，也可称“总量”。
（4）括号[ ]中的名词术语一般是对明渠流所用的。
2 平均流量（) Average flow rate在测量时间内流量的平均值，也可称时均流量。
=式中：q----质量流量；Q----体积流量；t-----时间；----密度。
3 额定流量 Rated flaw rate流量计在规定性能或最佳性能时的流量值，它可用最高或（和）最低限值表示。
4 管流 Pipe flow；Duct flow流体充满管道的流动。
5明渠流 Open channel flow液体在明渠中的流动。
6 定常流 Steady flow在被测横截[断]面上各流动要素（流速、压力等），不随时间显著变化的流动。
注：观察到的定常流实际上其速度、压力、密度和温度等量都会围绕着平均值有很小变化，但不影响到测量的不确定度。
定常流仅是“平均定常流”。
7 脉动流 Pulsating flow流过测量横截[断]面的流量以某一常数值为中心随时间有波动的流动。
注：常见的有周期脉动流；波动（随机）脉动流二种。
流量计量名词术语及定义说明一般术语1 流量Flow rate单位时间内流过管道横截面或明渠横断面(简称横截〔断〕面)的流体量。
流体量以质量表示时称“质量流量”，流体量以体积表示时称“体积流量”。
2 平均流量(q- )Average flow rate在测量时间内流量的平均值，也可称时均流量。
3 额定流量Rated flow rate流量计在规定性能或最佳性能时的流量值，它可用最高或(和)最低限值表示。
4 管流Pipe flow Duct flow流体充满管道的流动。
5 明渠流Open channel flow液体在明渠中的流动。
6 定常流Steady flow在被测横截〔断〕面上各流动要素(流速、压力等)，不随时间显著变化的流动。
7 脉动流Pulsating flow流过测量横截〔断〕面的流量以某一常数值为中心随时间有波动的流动。
8 多相流Multiphase flow两种或两种以上不同相的流体一起流动。
当只有两相流体一起流动时通常称为两相流。
9 临界流Critical flow流体流经节流装置(例如喷嘴、文丘利管)喉部，下游与上游侧绝对压力比等于或小于临界值的流动。
10 雷诺数(Re) Reynolds'number雷诺数表征了流体流动时惯性力与粘性力之比的无量纲数。
11 比热比(γ) Specific heat ratio定压比热(cp)与定容比热(cV)的比值。
一般是温度和压力的函数。
12 等熵指数(κ) Isentropic exponent在等熵过程中，气体介质压力相对变化与密度相对变化的比值。
13 气体压缩系数(z) Gas compressibility factor表示气体偏离理想气体性质的程度，一般是温度T和压力p的函数。
14 静压Static pressure在流体中不受流速影响而测得的压力值。
15 动压Dynamic pressure流体单位体积具有的动能其大小通常用－12 ρv2计算。
16 表压Gauge pressure流体的绝对压力与测量地点大气压力值的差。
17 总压Total prcssure静压与动压之和当流体静止时总压等于静压。
18 标准状态Standard state压力101325N/m2和温度20℃下的状态。
19 滞止状态Stagnation state动能全部转换成压力能的状态。
20 湿周Wetted periphery横截〔断〕面上的湿边界。
21 水力半径Hydraulic radius湿横截〔断〕面的面积与湿周长度的比值。
22 流量计Flow meter测量管流或明渠流中流量或累积流量的器具。
23 流量范围Flow rate range流量计可测的最大与最小流量的范围，该范围在正常使用条件下测量误差不超过允许值。
24 流量计误差特性曲线Error performence cur veof flow meter表示流量计流量与误差的曲线，是被测量和影响到测量误差的其它量的函数。
25 速度分布Velocity distribution管道横截面上流体流速轴向分量的图形。
26 充分发展的速度分布Full developed velocity distribu-tion在流动过程中，沿流向从一个到另一个横截〔断〕面上不再变化的速度分布。
27 规则速度分布Regular velocity distribution很接近于“充分发展的速度分布”的速度分布。
28 整流器Flow straightener具有消除漩涡，把流动调整成规则速度分布的装置，也称整直器。
29 消气器Eliminator (separator)为从流动液流中分离和除去气体的一种装置。
30 过滤器Strainer安装在流量计上游的设备，装有金属网或其它过滤介质，可清除流体中杂质的装置。
31 直管段Straight length管道轴线是直的，而且各横截面面积和形状都不变的一段管道。
32 流出系数〔流量系数〕(c) Discharge coefficient流过管道或明渠的实际流量与理想条件下的理论流量之比。
33 压力损失Pressure loss流体克服阻力(例如流过设置在管道中的流量计及阻力件等)所引起的不可恢复的压力值。
34 气蚀Cavitation在局部压力接近或低于液体蒸汽压时，在流量计检测件上将发生气泡及对金属产生有害的影响。
35 漩涡角Swirl angle管道横截面上某点的局部流速与管道轴线的夹角。
36 非对称指数(y) Index of asymmetry表征横截面上流速分布轴对称性的无量纲数。
37 流体工作温度Working temperature of fluid按照规定技术条件测得的流过流量计的流体温度。
38 流体工作压力Working pressure of fluid按照规定技术条件测得的流过流量计的流体静压。
39 流体工作密度Working density of fluid按照规定技术条件测得的流过流量计的流体密度。
40 流体工作粘度Working viscosity of fluid按照规定技术条件测得的流过流量计的流体粘度。
41 流量标准装置Flow calibration facility能提供确定准确度流量值的测量设备。
42 液体流量标准装置Liquid flow calibration facility以液体(如水或油)为试验介质的流量标准装置。
42.1 称量法Weighing method称量在测量时间内流入容器的流体质量以求得流量的方法。
42.2 容积法Volumetric method计量在测量时间内流入定容容器的流体体积，以求得流量的方法。
42.2.1 静态容积法Static volumetric method 计量在测量时间内经换向器流入定容容器的流体量，以求得流量的方法。
42.2.2 动态容积法Dynamic volumetric method 流体直接流入定容容器，计量在测量时间内流入的流体量以求得流量的方法。
42.2.3 定容容器Volumetric tank 经标定有确定容积，并可对其热膨胀进行修正的容器。
42.3 标准体积管Pipe prover 测量置换器通过设置在标准容积段二端的检测开关所需时间，以求得流量的装置。
43 气体流量标准装置Gas flow calibration facility 以气体为试验介质的流量标准装置。
43.1 皂膜气体流量标准装置Soap film gas flow calibrationfacility 以肥皂膜起活塞作用的，用透明玻璃制作的，具有刻度的直立式体积管。
在测量时间内利用皂膜在定容玻璃管中上升移动所对应的容积，以求得流量的装置。
43.2 钟罩气体流量标准装置Bell prover 在测量时间内利用悬浮在液体中的钟罩上升(或下降)时吸入(或排出)气体容积量，以求得流量的装置。
43.3 置换法气体流量标准装置Liquid displacement gas flowcalibration facility 恒压的液体(水或油)以一定的流量流入定容容器内，用液体置换气体以求得流量的装置。
43.4 PVTt法气体流量标准装置Gas flow calibration facilityto PVTt techniquc 在某一时间间隔t内气体流入容积为V的容器，根据气体绝对压力P和温度T求得气体质量流量的装置。
44 河段Reach 在两个规定断面之间的明渠长度。
45 平均深度Mean depth 渠流的过水断面积除以平均宽度所得的深度。
46 渠面速度Surface velocity (of channel) 明渠中液面流速。
47 渐近速度(行近速度) Velocity of approach 在测量设备的上游某一规定距离处管流(或明渠流)的平均速度。
48 液位、水位、水尺高程Liquid level gauge elevetion 渠流自由面相对于基准面的高度。
49 累积体积曲线Cumulative volume curve 明渠测量中液流的累积体积相对于时间的曲线。
50 测站Gauging station 在明渠测量中，一个测量点经常保持有水位和流量全部记录的装置。
51 标准水准系统Standard system of levels 一般紧靠着测站的标高系统，它在实践上应与国家规定的基准面相联系。
52 水文站的定标Calibrating (rating)of a station 建立流量与一个或几个可测变量之间的关系。
53 测深Sounding 测量明渠中自由面到渠床的深度。
54 测深杆、测深索Sounding rod; Sounding line 测深用的其下端设有重锤的杆或链或缆索。
55 水尺Gauge 装在水文站用于测量自由面相对于某一基准面高度的设备。
56 水尺基准面Gauge datum 与液面高度有关的一个永久性平面，水尺的零高度和紧靠水文站的水准点都与这个平面发生联系。
57 基准板Datum plate 可精确地给出水准的一块固定金属板，水位测值就从这块板起算。
58 水准点Benchmark 其标高应直接与国家规定的水准基准面相联系的一个永久性的点。
59 静水管Stilling tube 直立在渠流中的一根管子、用它可读出相对静止液体的水位。
60 静水井Stilling well 与渠流相连的一口井，可读出静止液体的水位。
61 液面纵剖面Liquit surface profile 在明渠中流动方向上的液面外形图。
62 液面坡度Surface slope 在明渠中沿流动方向单位水平距离上的液面高度差。
63 床坡、底坡Bed slope 在明渠中沿流动方向，单位水平距离上的渠床高度差。
64 堤坡Side slope 明渠堤与水平面或垂直面(必须说明)所成夹角的正切。
夹角的正切可用其斜率的水平分量和垂直分量之比来描述，此时可把水平分量或垂直分量的一个取作1(但必须说明是把那个分量取作1)。
堤坡也可用百分比表示。
65 渠床纵剖面Bed profile 在垂直面上的渠床形状(渠床形状可取纵向的或横向的，但必须说明)。
66 回水曲线Back water curve 在液面坡度一般小于渠床坡度时的上游液面线，回水曲线一般出现于阻流建筑物或汇流的上游。
67 曳下曲线Drawn down profile 液面坡度超过渠床坡度时的液面线。
68 溢位Afflux 在紧靠明渠中的阻流物上游由于阻流而发生的液位升高。
69 密度流Density current 在明渠中一种液体相对于另一种液体的重力流现象，或指在一种液体介质内部由于密度差而造成的相对流动。
