电气接地装置隐蔽工程报验(审)申请单□□□□□□工程名称伊宁恒大雅苑首期主体及配套工程( )报验字第号致新疆工程建设项目管理有限公司：（监理公司）我单位已完成了电气接地装置隐蔽工程工作，现报上该工程报验申请单，请予以审查和验收。
附件：电气接地装置隐蔽工程验收记录承包单位(章):江苏省苏中建设集团股份有限公司项目经理：日期：年月日审查意见：项目监理机构：总/专业监理工程师：日期：年月日隐蔽工程验收记录工程名称伊宁恒大雅苑首期主体及配套工程建设单位伊宁恒大雅苑房地产开发有限公司施工单位江苏苏中建设集团有限公司监理单位新疆工程建设项目管理有限公司验收部位1# 验收日期图号FL-07隐蔽工程检查内容隐蔽验收内容及图表:1、接地装置:利用筏板两条底筋(不小于ϕ10)作防雷接地装置,两条底筋驳接处应电焊连接(焊缝长度不小于100mm)。
2、将底筋沿如下示意图走向焊通:验收意见监理工程师（建设单位负责人）：年月日施工单位项目经理专业技术负责人施工员质量检查员电气避雷引下线隐蔽工程报验(审)申请单□□□□□□工程名称伊宁恒大雅苑首期主体及配套工程( )报验字第号致新疆工程建设项目管理有限公司：（监理公司）我单位已完成了 1#楼32层避雷引下线隐蔽工程工作，现报上该工程报验申请单，请予以审查和验收。
附件：隐蔽工程验收记录承包单位(章):江苏省苏中建设集团股份有限公司项目经理：日期：年月日审查意见：项目监理机构：总/专业监理工程师：日期：年月日工程名称伊宁恒大雅苑首期主体及配套工程建设单位伊宁恒大雅苑房地产开发有限公司施工单位江苏苏中建设集团有限公司监理单位新疆工程建设项目管理有限公司验收部位1#楼夹层验收日期图号FL-07隐蔽工程检查内容隐蔽验收内容及图表:1、利用柱内对角两条不少于ϕ16的竖向主筋通长焊接作引下线,要求其上与避雷带焊通,下于地梁两条主筋,基础钢筋组成的接地装置用ϕ16圆钢电焊焊通.柱内避雷引下线接头处采用￠16热镀锌圆钢与柱内钢筋可靠跨接，焊接倍数≥6d。

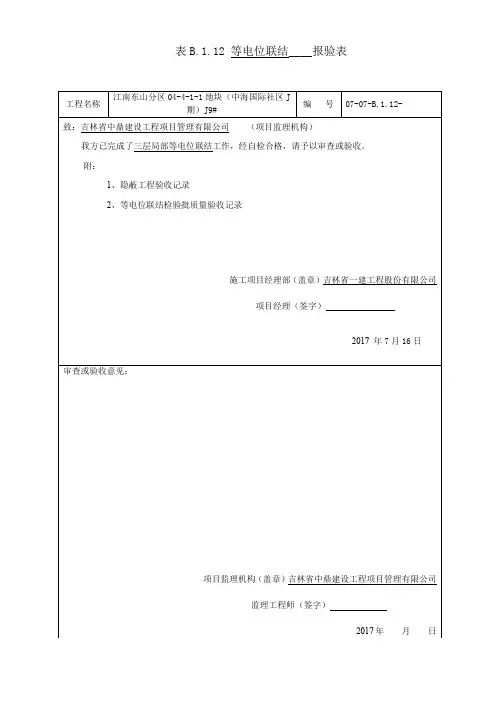

表B.1.12 等电位联结____报验表工程名称江南东山分区04-4-1-1地块（中海国际社区J期）J9#编号07-07-B.1.12-致：吉林省中鼎建设工程项目管理有限公司（项目监理机构）我方已完成了三层局部等电位联结工作，经自检合格，请予以审查或验收。
附：1、隐蔽工程验收记录2、等电位联结检验批质量验收记录施工项目经理部（盖章）吉林省一建工程股份有限公司项目经理（签字）2017 年7月16日审查或验收意见：项目监理机构（盖章）吉林省中鼎建设工程项目管理有限公司监理工程师（签字）2017年月日表B.5.1 隐蔽工程验收记录工程名称江南东山分区04-4-1-1地块（中海国际社区J期）J9#编号07-07-B.5.1-隐检项目局部等电位联结隐检日期2017.7.16隐检部位三层轴线标高隐检依据：施工图号电施35-1～35-35 ，设计变更单/工程变更单（编号）及有关国家现行标准等。
主要材料名称及规格/型号：镀锌扁钢-40*4、镀锌扁钢-25*4；钢筋￠8、￠12、￠14、￠16、￠20隐检内容：1、所用材料扁钢、圆钢质量合格。
2、施工执行标准名称为《建筑电气工程施工质量验收规范》，编号为GB50303—2015。
3、利用构造柱内两根主筋作防雷引下线, 防雷引下线连接采用电渣压力焊焊接,钢筋双面施焊。
焊接必须牢固无虚焊, 防腐良好,焊缝饱满均匀。
局部等电位端子箱与防雷引下线采用-25*4镀锌扁钢可靠连接，扁钢三面焊接,搭接焊长度为扁钢宽度2倍,焊缝均匀饱满,接地防腐良好,焊接饱满，无夹渣、气缝等不良现象。
施工单位班组自检，又经技术员、质检员、班长共同检查，确认接地敷设按设计要求准确无误，施工质量符合现行《建筑电气工程施工质量验收规范》的规定，自检合格。
检查结论：□同意隐蔽□不同意隐蔽签字栏施工单位吉林省一建工程股份有限公司质量员施工员监理单位吉林省中鼎建设工程项目管理有限公司监理工程师表B.7.1 建筑物等电位联结检验批质量验收记录编号： 07-07-B.7.1-单位（子单位）工程名称江南东山分区04-4-1-1地块（中海国际社区J期）J9#分部（子分部）工程名称建筑电气(防雷及接地)分项工程名称建筑物等电位联结施工单位吉林省一建工程股份有限公司项目经理田长青检验批容量8处分包单位项目经理检验批部位三层施工依据建筑电气施工图纸及施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1等电位联结的范围、形式、方法、部位及联结导体的材料和截面积第25.1.1条1/8隐蔽验收合格，记录编号07-07-B.7.1-2√2需做等电位联结的外露可导电部分或外界可导电部分的连接第25.1.2条1/8 抽查8处，合格8处√一般项目1卫生间内金属部件或零件的外界可导电部分与等电位联结导体的连接第25.2.1条/2 等电位联结导体在地下暗敷第25.2.2条全/8共8处，全部检查，合格8处，记录编号07-07-B.7.1-2√施工单位检查结果质量员：主控项目全部合格，一般项目满足规范规定要求。
检验批编号
项目负责人项目负责人 隐蔽内容：局部等电位连接
隐蔽部位：梁板
施工方法：根据图纸要求卫生间预留局部等电位端子，等电位端子与建筑避雷引下线焊接连通形成可靠电气接地连体。
本层卫生间局部等电位按电气施工图定位，采用40*4镀锌扁钢作局部等电位端子埋件，由结构梁筋处焊接并留出到箱盒位，等电位端子与引下线柱筋间，采用Φ12镀锌圆钢进行搭接焊接连通，形成电气连体。
搭接处焊接满足规范中搭接焊接倍数且焊接方法牢固、可靠。
焊接后已清除药皮、焊渣，焊缝平滑、饱满，无缺陷。
焊接处涂刷防锈漆防腐。
隐蔽方式：混凝土结构中埋设
施工单位
检查评定
综合结果
监理(建设)
单位验收
综合结论符合设计及规范要求，合格。
项目专业质检员签名：年 月 日
同意验收。
项目专业监理工程师
(建设单位项目专业负责人)签名:年 月 日相关施工图名称及其图号防雷接地平面图
验收日期： 年 月 日 至 年 月 日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要,可附相关的示图、照片和附页、附表等作说明）:
专业工长(施工员)签名
检测调试负责人签名分 包 单 位
//施工依据文件名称及编号《建筑电气施工方案》质量验收依据文 件名称及编号《建筑电气工程施工质量验收
规范》GB50303-2015
分部/子分部/分项
（系统/子系统）
建筑电气/防雷及接地/防雷引下线及接闪器安装所在的施工部位
1#住宅 首层施 工 单 位

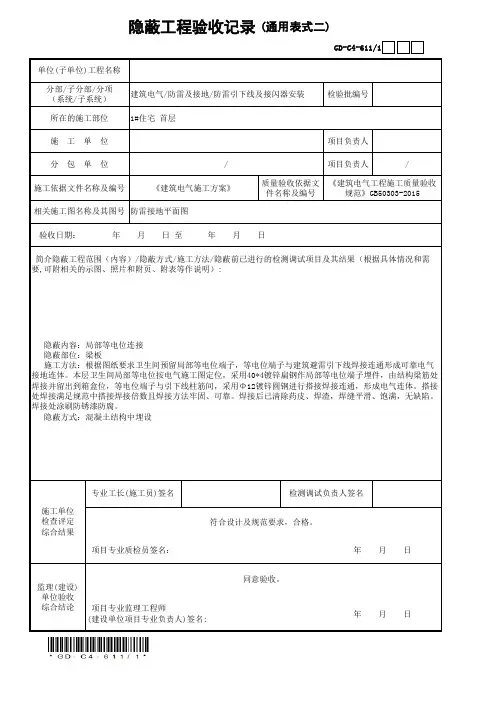

隐蔽工程验收记录(通用表式二)
GD-C4-611/1
单位(子单位)工程名称。
04至一、隐蔽内容：防雷引下线
二、隐蔽方式：现浇混凝土内暗敷
三、施工方法：
1、利用结构两条主钢筋通长焊接成闭合均压环通路，位置符合设计要求；
2、钢筋与柱内引下线进行可靠连接，各跨接处采用Φ12镀锌圆钢搭接焊接，焊接长度大于钢筋直径的6倍，且双面施焊，各焊接处药皮已除，焊缝饱满，无夹渣咬肉气泡等现象。
四、隐蔽前经检查测试，各接地电阻测试符合设计及施工规范要求。
施工单位
检查评定
综合结果
监理（建设）
单位验收
综合结论自查合格，符合设计及规范要求项目专业质检员签名：
年 月 日项目专业监理工程师
（建设单位项目专业负责人）签名：年 月 日验收日期：年 月 日年 月 日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要，可附相关的示图、照片和附页、附表等作说明）：
专业工长（施工员）签名
检测调试负责人签名施工依据文件名称及编号
建筑电气工程施工工艺标准（GAQB12-11-2015)质量验收依据文件名称及编号建筑电气工程施工质量验收规范（GB50303-2015）相关施工图名称及其图号
《建筑物防雷与接地系统设计说明》FLSM 《防雷与接地焊接大样图》FLDY01施工单位
广州建筑股份有限公司项目负责人陆青分包单位
广州市第四建筑工程有限公司项目负责人江锐兴分部/子分部/分项
（系统/子系统）
建筑电气/防雷及接地/建筑物等电位连接检验批编号GD-C5-71253004所在的施工部位
地下空间第一施工区负二层4区隐蔽工程验收记录（通用表式二）
GD-C4-611/1单位（子单位）工程名称
琶洲西区（互联网创新集聚区）地下空间及配套设施工程。
隐蔽内容（图示或文字说明）：卫生间局部等电位联结详图1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的 6d ,焊缝饱满, 并与引下线可靠联结，联成闭合回路。
2、对卫生间底板钢筋网进行点焊，并与梁钢筋进行点焊。
3、局部等电位采用40X4热镀锌扁钢引至接接地端子箱，搭接长度大于 10d 。
审核意见:分部（子分部）工程名称等电位类别局部等电位 施工图编号电施-27参加人员签字建设（监理）单位施工单位专业技术负责人专业质检员专业工长同意隐蔽 不同意隐蔽，修改后重新报验接地连接线规格40X4热镀锌扁钢 防腐处理 符合要求连接方式 焊接长度按图连接情况连接可靠隐蔽内容（图示或文字说明）：卫生间局部等电位联结详图1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的6d,焊缝饱满, 并与引下线可靠联结，联成闭合回路。
2、对卫生间底板钢筋网进行点焊，并与梁钢筋进行点焊。
3、局部等电位采用40X4热镀锌扁钢引至接接地端子箱，搭接长度大于10d。
审核意见:参加人员签字建设（监理）单位施工单位专业技术负责人专业质检员专业工长同意隐蔽不同意隐蔽，修改后重新报验分部（子分部）工程名称等电位类别局部等电位施工图编号电施-27接地连接线规格40X4热镀锌扁钢防腐处理符合要求连接方式焊接长度按图连接情况连接可靠隐蔽内容（图示或文字说明）：卫生间局部等电位联结详图1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的6d,焊缝饱满, 并与引下线可靠联结，联成闭合回路。
2、对卫生间底板钢筋网进行点焊，并与梁钢筋进行点焊。
3、局部等电位采用40X4热镀锌扁钢引至接接地端子箱，搭接长度大于10d。
审核意见:参加人员签字建设（监理）单位施工单位专业技术负责人专业质检员专业工长同意隐蔽不同意隐蔽，修改后重新报验分部（子分部）工程名称等电位类别局部等电位施工图编号电施-27接地连接线规格40X4热镀锌扁钢防腐处理符合要求连接方式焊接长度按图连接情况连接可靠隐蔽内容（图示或文字说明）：卫生间局部等电位联结详图1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的6d,焊缝饱满, 并与引下线可靠联结，联成闭合回路。
等电位联结施工隐蔽验收记录DQ2等电位联结施工隐蔽验收记录建设单位施工单位分项工程淮安市融城房地产开发公司淮安市恒祥建筑公司建筑等电位联接使用材料 -40*4 热镀锌扁钢敷设方法隐蔽数量 3 施工图号工程部位电施 03 3＃楼车库层 1-40/E 轴等电位联接体名称进线箱 PE（PE）母排备注公共总等电位联结建筑物金属结构人工接地辅助等电位联结局部等电位联结说明检查结果: 合格验收意见: 金属管道公用设施 1 2 4 PE 线与 PE 母排 3 1 2 梁柱 1 2 设备金属管道建筑物金属结构专业技术负责人: 专业监理工程师项目专业负责人: 年月日 (建设单位项目负责人): 年月日建筑物等电位连接子分部(分项工程检验批质量验收记录建筑物等电位连接子分部分项)工程检验批质量验收记录分项工程名称工程施工单位名称分包单位名称序号新区花园（一期）3＃楼淮安市恒祥建筑公司检验批部位分包项目经理施工执行标准名称及编号1-40/E 轴项目经理专业工长张松岭刘洪军GB50303-2002施工班组长施工单位建查评定记录 -40*4 镀锌扁钢与接地装置大于 2 处直接连接刘同峰监理(建设) 单位验收记录GB50303-2002 的规定建筑物等电位联结干线应从接地装置有不少于 2 处直接连接的接地干线或总等电位箱引出,等电位联结干线或局部等电 1 位箱间的连接现行成网路,环行网路应就近与等电位联结干线或局部等电位箱连接.支线间不应串联连接. 等电位联结的线路最小允许截面应符合下表规定. 线路最小允许截面(MM2) 材料干线 2 铜 16 6 支线主控项目采用-40*4 热镀锌扁钢联结铜5016等电位联结的可接进的裸露或其他金属部件、构件与支线一般项目 2 需等电位联结的可接进的高级装修金属部件或零件，应有专用螺栓与等电位联结，且有色标；连接处螺栓帽紧固防松零件齐全。
1 连接应可靠，熔焊、仟焊或机紧固应导通正常。
连接可靠，导通正常主控项目全部合格，一般项目满足规范规定要求。
