SDH光接口类型

SLOT 5 CXL1/4, CXL16
OSN 1500A
10
SLOT 6 PL1 SLOT 7 PL1
SLOT 8 SLOT 9 SLOT 10 AUX
Terminal Multiplexer（TM）
Single TM Disposition：
Branch Signal：2M
PQ1：slot 6
TM
ADM
ADM
TMADMBiblioteka 14ADM ADM
ADM
Add/Drop Multiplexer（ADM）
ADM configuration: Branch Signal：2M PD1：slot 7 Line Signal：STM-16 SL16：slot 12，13
SLOT 14
SLOT 15 D75S
Line Signal：STM-16
SL16：slot 8
SS
LL
O T 1
O T 2
S L O
S L O
S L O
D 7
D 7
T 3
T 4
T 5
55
SS
SLOT 22 PIU
SS
LL
S L O T 6
P Q 1
S L O T 7
S L O T 8
S L 1 6
O T 9
C X L 1 / 4
O T 10 S
• Single TM Matching： • Branch Signal：2M支路信号：2M
PD1：slot 7 • Line Signal：STM-16 线路信号：STM-16 • SL16:slot12
Slot 20
风扇
9

第6章光接口类型和参数第6章光接口类型和参数 (1)6.1 光纤的种类 (1)6.2 6.2 光接口类型 (2)6.3 光接口参数 (3)6.3.1光线路码型 (3)6.3.2 S点参数——光发送机参数 (4)6.3.3 R点参数——光接收机参数 (5)小结 (5)习题 (6)目标：掌握光接口的类型。

掌握光接口的常用参数的概念及相关规范。

传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。

而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。

为此，必须实现光接口的标准化。

6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。

光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。

其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。

光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。

当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。

为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。

1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。

ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。

其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。

MML/CORBA
iManager T2000
业务管理层 SML 网络管理层 NML 网元管理层 EML
SDH/SONET、MSTP、DWDM、OSN等
网元层 NEL
分层的网管系统、明确的网络定位！
T2000/T2100应用于中国电信国干
➢提供分层管理网解决方案 ➢能向上级网管提供标准接口
iManager T2100
时钟类型
目前公用网中实际使用的时钟类型主要分为以下几类：
铯原子钟 铷原子钟 石英晶体振荡器 GPS
SDH网同步方式
从工作原理上划分，SDH网同步可以有4种不同的方式 :
同步方式 伪同步方式 准同步方式 异步方式
基准时钟（北京）
二级时钟（上海） 二级时钟（广州） ......
三级时钟
三级时钟 三级时钟
机柜与子架
常见的几种机柜类型：
ETSI 300mm深 ETSI 600mm深 19英寸机柜 接入网机柜
机柜还可以根据高度分为2米 、2.2米、2.6米三种，不同 高度的机柜内可安装的子架 数量也不一样。
光缆与光纤
光纤的工作波长（工作窗口）： 光线路信号在光纤上传送的波长：850nm、1310nm、1550nm 850nm窗口只用于多模传输，主要用于局内通信。 1310nm和1550nm窗口 用于单模传输。
光接口
应用场合 工作波长 (nm) 光纤类型
传输距离 (km) STM-1
STM-4
STM-16
局内
短距离局间
长距离局间
1310
1310 1550
1310 1550
G.652
G.652 G.652 G.652 G.652 G.653
≤2

SDH传输设备光接口识别目前铁路通信系统中，常用的传输设备主要有华为OSN1500/2500/3500，其中OSN1500主要应用在接入层，OSN2500主要应用在汇聚层，OSN3500则应用在核心层，OSN1500的外观如下图所示。

OSN1500可用作终端复用器（TM）、分插复用器（ADM），下面通过一个组网案例来说用OSN的应用，拓扑如下图所示。

OSN1500B用作TM的单板配置如下图所示，在12槽位配置了SL16单板，在7槽位配置了PD1单板，15槽位配置了D75S单板，先介绍这三种单板。

安装在设备里面的单板外观如下图所示，我们先来识别这些单板名称表示的含义。

举例：我们来识别一下L-16.1光接口、S-4.1光接口、V-64.3光接口。

SDH光接口用“应用类型-STM等级·尾标数”的代码来表示：（1）第一部分：表示应用场合的不同I或空白——局内通信光接口:<20kmS——短距离局间通信光接口：20~40km。

L——长距离局间通信光接口：40~80km。

V——超长距离局间通信光接口：80~120km。

U——甚长距离局间通信光接口：>120 km。

（2）第二部分：表示STM的速率等级1、4、16、64（3）第三部分：表示工作的波长窗口和光纤类型1或空白--工作波长1310nm，所用光纤为G.652；2—工作波长1550nm，所用光纤为G.652或G.654；3—工作波长1550nm，所用光纤为G.653；5—工作波长1550nm，所用光纤为G.655。

那么L-16.1光接口中，L表示该接口适合40-80KM的长距离局间通信，16接口的速率是STM-16（2.5Gb/s）,1表示该接口适用的波长是1310nm，适用的光纤是G.652光纤，其他两个接口请大家自己识别。

熟悉了光接口的含义，我们要理解设备的应用，当OSN1500用作终端复用器的时候，原理如下图所示。

从这张图看出，SDH的高速信号需要从TM分离出低速信号，典型的低速信号类型就是E1（2M），那么能提供E1的接口板类型有以下几种，PQ1和PD1如下图所示。

第6章光接口类型和参数目标：掌握光接口的类型。

掌握光接口的常用参数的概念及相关规范。

传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。

而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。

为此，必须实现光接口的标准化。

6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。

光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。

其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。

光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。

当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。

为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。

1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。

ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。

其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm 波长处，它主要工作于1550nm 窗口，主要应用于需要很长再生段传输距离的海底光纤通信。

PDH数字系列

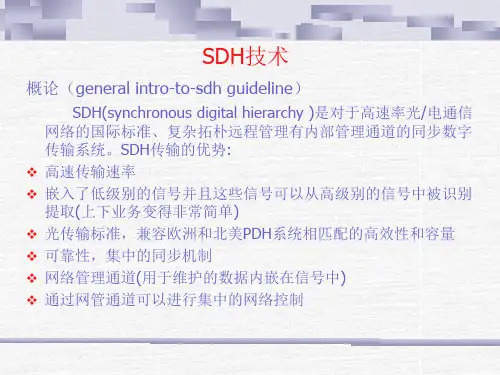

SDH的特点

接口方面

电接口


STM-1是SDH最基本的同步传送模块STM （Synchronous Transport Module），速率为 155.520Mb/s 。 STM-N是SDH更高等级的同步传送模块，速率是 STM-1的N倍(N=4n=1，4，16，64，256)。 仅对电信号扰码。光口信号码型是加扰的NRZ码，采 用世界统一的标准扰码。
m
DXC
n
出线： n 等效为
入 线 ： m
m、n数值与速率对应表
m或n 0 1 2 3 4 5 6
速率
64Kbit/s 2Mbit/s
8Mbit/s
34Mbit/s
140Mbit/s 155Mbit/s
622Mbit/s
2.5Gbit/s
二、SDH传输网络结构
1、链形网：在SDH网络建设早期用的较多，主要用于专网。 2、星形网：特点是通过特殊节点来统一管理其他网络节点，有利于分配带 宽，节约成本，但存在特殊节点的安全保障和处理的潜在瓶颈问题。多用 于本地网（接入网和用户网）。 3、树形网：链形网和星型网的结合，也存在特殊节点的安全保障和处理的 潜在瓶颈问题。 4、环形网：环形拓扑实质是将链形首位相连，从而使网上任何一个网元点 都不对外开放的网络拓扑形式。它有很强的生存性，自愈功能较强。环形 网使用较多，常用于本地网（接入网和用户网）和局间中继网。 5、网孔形网：特点为两网元节点间提供多个传输路由，网络的可靠性更高， 不存在瓶颈问题和失效问题。缺点是系统的冗余度高、成本高且结构复杂。 主要用于长途网。 当前使用最多的是链形网和环形网，通过它们的灵活组合，可构成更加复 杂的网路。
漂移是指数字信号的特定时刻相对于其理想参考时间位置的长时间偏 离。所谓长时间偏离是指变化频率低于10HZ的相位变化。

XDM的主要处理器为：xMCP卡。
XDM 硬件保护方式：
硬件 交叉 控制器 电接口 同步 同步输入和 电源 风扇单元
矩阵
单元
输出
保护 1+1 1:1
1:n 1:1
1+1
方式
1+1
2+1
remarks :
1+1 两块卡同时工作 1:1 热备用
XDM 主要处理器
XDM-1000系列-xMCP卡含以下系列 xMCP、 xMCP-B & xMCP-B2G 为主要控制处理器。
K3 自动保护倒换(APS)
用于对单个VC-4通道提供通道级别的保护倒换
N1 Tandem Connection (TC) Monitor
❖ 支持一个串联的端到端的性能监控(通道子段) ❖ 传达了B3的错误数
SOH- 告警小结
SOH- 告警小结
其中
TIM: Transmit id. Mismatch,
MS-REI: Remote Error Indication, 远程错误指示；
Part2
XDM设备
XDM为Cross-CONNECT MULTI-ADM WDMs简称，为 交叉连接多分插波分复用。
目前十一号线中心所用的为XDM-1000,可融合型城域 核心多业务提供平台(MSPP)，业务包括：
❖ 多重ADM（STM-1、STM-4、STM-16、STM-64）
G1 通道状态
❖ 从接收终结设备向发送端设备发送状态和性能监控信息 ❖ 比特1-4 传送B3检测到的误码数量 ❖ 比特5 表示一个通道远端劣化信息(RDI)
F2, F3 用户通道
在通道终结间分配给网络运营商通信
H4 复帧

L-16.1
L-16.2
Le-16.2
工作波长范围
nm
1266-
1360
1260-
1360
1430-
1580
1280-
1335
1500-
1580
1530-
1560
发送机在S点特性
光源类型
MLM
SLM
SLM
SLM
SLM
SLM
最大RMS谱宽（σ）
nm
40
-
-
-
-
-
最大-20dB谱宽
nm
-
1
1
1
<0.75
1.1
1.1.1
1.
根据不同的发送光功率和接收灵敏度决定的可能的传输距离，光接口分类如表D-1。
表D-1光接口分类代码
应用
局内通信
局间通信
短距离
长距离
光源标称波长（nm）
1310
1310
1550
1310
1550
光纤类型
多模光纤
G.652
G.652
G.652
G.652
G.652
G.652
传输距离（km）
NA
NA
NA
NA
NA
25
接收机在R点特性
最小灵敏度
dBm
-23
-29
-23
-28
-34
-34
最小过载点
dBm
-13
-14
-8
-8
-10
-10
最大光通道代价
dB
1
-
1
1
1
1
接收机在R点的最大反射

<–17 <–19
>–8 >–8
过载点 （dBm）
>–3 >0
2 -10～-3
-21
15 -5～0
-21
40 -2～+3
-30
80 -2～+3
-31
L-16.1 L-16.2 Le-16.2
JD16
STM-16
U-16.2 I-16
S-16.1
40 -2～+3 80 -2～+3 100 +5～+7
120 -2～+3 2 -10～-3
15 -5～0
-31.5 -31.5 -31.5
–2～+3
L-16.2
–2～+3
STM-4/STM-1光接口板
JH41板/JLQ4板/JLH1板
发送光功
率
光模块类型
（dBm）
L-1.1
–5～0
S-1.1
–15～–8
<–14 <–26
接收灵敏 度 （dBm）
<–18 <–18 <–27 <–28
接收灵敏 度 （dBm）
<–34 <–28
>–1 >–10
S-64.2b
–1～+2
接收灵敏 度 （dBm）
<–14
过载点 （dBm）
>–1
Le-64.2
+2～+4 <–21
>–8
L-64.2b
+13～+15
V-64.2b
+13～+15
STM-16光接口板
JQ16/JD16/JL16/板

SDH 技术原理及应用研究生姓名：谢德达班级：Z1003422 学号：1100342051光纤通信的发展导致了同步数字体系（SDH）的形成。

SDH网在网络的带宽、灵活性、可靠性以及带宽与资源的可管理性等方面，比传统的PDH网有了很大的提高。

以SDH为基础的传送网在几年以前已成为我国以及国际上通信网建设的主导方向。

它不仅将成为未来宽带网的传送平台，而且将是今后全光网络的基本技术。

SDH原理一、SDH信号的帧结构和复用步骤ITU-T规定了STM-N的帧是以字节（8bit）为单位的矩形块状帧结构，如下图所示。

图1 STM-N帧结构STM-N的信号是9行×270×N列的帧结构。

此处的N与STM-N的N相一致，取值范围：1，4，16，64……。

表示此信号由N个STM-1 信号通过字节间插复用而成。

ITU-T规定对于任何级别的STM等级，帧频是8000帧/秒，也就是帧长或帧周期为恒定的125μs。

，STM-N的帧结构由3部分组成：段开销，包括再生段开销RSOH）和复用段开销（MSOH）；管理单元指针（AU-PTR）；信息净负荷（payload）。

1）信息净负荷（payload）是在STM-N帧结构中存放将由STM-N传送的各种信息码块的地方。

2）段开销（SOH）是为了保证信息净负荷正常灵活传送所必须附加的供网络运行、管理和维护（OAM）使用的字节。

段开销又分为再生段开销（RSOH）和复用段开销（MSOH），分别对相应的段层进行监控。

再生段开销在STM-N帧中的位置是第一到第三行的第一到第9×N列，共3×9×N个字节；复用段开销在STM-N帧中的位置是第5到第9行的第一到第9×N 列，共5×9×N个字节。

3）管理单元指针（AU-PTR）位于STM-N帧中第4行的9×N列，共9×N个字节，指针有高、低阶之分，高阶指针是AU-PTR，低阶指针是TU-PTR（支路单元指针）SDH的复用包括两种情况：一种是低阶的SDH信号复用成高阶SDH信号；另一种是低速支路信号（例如2Mbit/s、34Mbit/s、140Mbit/s）复用成SDH信号STM-N。

SDH设备主要技术指标1. FLX150T设备主要技术指标；系统参数：传输容量：1890话路或等效2X STM-1传输质量：1X 10复用结构：2.048Mb/s(C-12) —TU12—AU-4 保护结构：MSP群路：1 + 11.048Mb/s 信号：1：n(n v 3)其他信号：1+1接口：SDH 接口：STM-1光接口：(接口参数见表1)STM-1 电接口：ITUT-T G.703比特率：155.520Mb/s 士15ppm码型：CMI阻抗：不平均75 Q电缆输入损耗：78MHz时为0.0-12.7dB回波损耗：15dB(8MHz - 240MHz)PDH 接口：1.048Mb/s 电接口(符合ITU-T建议G.703) 比特率：2.048Mb/s 15ppm 码型：HDB-3阻抗：120 平均或75 Q不平均电缆输入损耗：1.024MHz时为0.0-6.0dB 回波损耗：12dB（0.051MHz-0.102MHz）监控接口：本地终端接口：OSI协议组（层1）；OSI协议组（层7）：_x.25 接口：OSI协议组（层1）；OSI协议组（层2）：OSI协议组（层3）;OSI协议组（层7）；局告警接口：告警输出；电流：最大100mA电压；-5VRS232CTL-1RS422LAPBX.25TL-118dB（0.102MHz-2.048MHz）14dB（2.048MHz-3.072MHz）阻抗：最大50_告警截止输入；电流；最大100mA电压：地6V电源：FLX150 子架：输入电压范围：-40.5VDC至170.5VDC（标称电压）功耗（最大）；250W子架机械结构：尺寸（高宽深）：500mm 450mm 280mm重量；25Kg （安装有单元）11Kg （未安装单元）2.设备主要技术指标系统参数；传输容量：STM-1: 1890话路或等效STM-1STM-4：7560话路或等效STM-4传输质量：1X 10（再生段之间）复用结构：2.048Mb/s（C-12）—TU12—AU-434 368Mb/s（C-3）—TUJ3—AU-4139.264Mb/s(C-4) —AU4 保护结构：MSP群路/支路：1 + 1 1.048Mb/s 信号：1: n（n v 3）其他信号：1+1支路数量；2.048Mb/s 63, 34.368Mb/s 5139.264Mb/s 5, STM-1 5 或组合交叉连接等级：VC-12 VC-3, VC-4VC4 交叉连接容量：378 VC12或18 VC3或13接口：SDH 接口：STM-4光接口：（接口参数见表2）STM-1光接口：（接口参数见表1）STM-1电接口；（接口参数同FLX150TPDH 接口；139.264Mb/s 电接口（符合ITU-T建议G.703）比特率：139.264Mb/s 15ppm码型：CMI阻抗：75 Q不平均电缆输入损耗：70MHz时为0.0-12.0dB回波损耗：15dB（7MHz-210MHz）_34.368Mb/s 电接口（符合ITU-T建议G.703）比特率：34.368Mb/s 20ppm码型：HDB-3 阻抗：75 Q不平均电缆输入损耗：17.184MHz时为0.0-12.0dB 回波损耗：12dB(0.86MHz-1.72MHz)18dB(1.72MHz-34.368MHz)14dB(34.368MHz-51.550MHz)_2.048Mb/s 电接口；(接口参数同FLX150T 同步接口：时钟(Hz);频率；2.048MHz 20ppm阻抗：120平均或75不平均输入电缆损耗；2.048MHz时为0.00-6.00dB 回波损耗：12dB(0.051MHz-0.102MHz)18dB(0.102MHz-2.048MHz)14dB(2.048MHz-3.072MHz)监控接口：(接口参数同FLX150T公务接口；2W音频；信号形式；2W阻抗：平均600叠加电压：-48DC_4W音频；信号形式；4W阻抗；平均600局告警接口；（接口参数同FLX150T 辅助接口；输入；端口数量；16连接；地电流；3mA电压：地6V_输出；端口数量；4连接；环路电流；最大100mA电压：最大75V使用者通道接口；比特率；64 Kb/s 100ppm类型；同向/反向容量；每个SACL-3最多3个通道阻抗；120平均回波损耗；12dB（数据；1.6KHZ-3.2KHZ定时：3.2KHz 6.4KHz）18dB（数据；3.2KHZ-64KHZ定时：6.4KHz 128KHz）14dB（数据；64KHZ-96KHZ定时：128KHz 192KHz）电源；FLX-LS?架；输入电压范围；-40.5VDC至75.0VDC标称电压—功耗（典型）；150M TM（2.048Mb/s 63/STM-1 2, MSP） 133W 150 线型ADM1.048Mb/s 63/STM-1 4，MSP） 157W 600M TM（STM-1 8/STM-4 2，MSP） 176W600M TM（2.048Mb/s 63/STM-4 4，MSP） 189W子架机械结构；尺寸（高宽深）；600mm 450mm 280mm重量：35Kg （安装有单元）6Kg （未安装单元）1.3. FLX600A设备主要技术指标系统参数：传输容量：STM-4: 7560话路或等效STM-4传输质量：1X 10（再生段之间）复用结构：2.048Mb/s（C-12）—TU12—AU-4 保护结构：2.048Mb/s 信号：1: n（n v 3）支路数量：2.048Mb/s 126, STM-1 5,或组合交叉连接等级：VC-12, VC-3, VC-4交叉连接容量：1008 VC12或36 VC3或16 VC4 接口；SDH 接口；STM-4光接口（接口参数见表2）STM-1电接口（接口参数同FLX150TPDH接口：其他信号：1 + 12.048Mb/s 电接口（接口参数同FLX150T同步接口；（接口参数同）监控接口；（接口参数同FLX150T公务接口；（接口参数同）局告警接口；（接口参数同FLX150T辅助接口；（接口参数同）使用者通道接口：比特率；64 Kb/s 100ppm类型；同向/反向容量；每个SACL-3最多3个通道阻抗；120平均回波损耗；12dB（数据；1.6KHZ-3.2KHZ定时：3.2KHz6.4KHz）18dB（数据；3.2KHZ-64KHZ定时：6.4KHz 128KHz）14dB（数据；64KHZ-96KHZ定时：128KHz 192KHz）电源；FLX600A子架；输入电压范围：-40.5VDC至75.0DC标称电压—功耗（典型）；600M Ri ng ADM（2.048Mb/s 126/STM-4 2） 212W600M Ri ng ADM1.048Mb/s 126/STM-1 2/STM-4 2） 260W子架机械结构；尺寸（高宽深）：875mm 450mm 280mm4. FLX2500A设备主要技术指标：传输容量：STM-16: 30240话路或等效STM-16传输质量：1X 10（再生段之间）保护结构：MSP群路/支路：1 + 1支路数量：STM-1 16, STM-4 4,139.264Mb/s 5,或组合接口；SDH 接口；STM-16;（接口参数见表2）STM-4;（接口参数见表2）STM-1;（接口参数见表1）STM -1：（接口参数同FLX150T））PDH 接口：139.264Mb/s 电接口：（接口参数同）同步接口;（接口类型及参数同）监控接口：（接口类型及参数同FLX150T）公务接口;（接口类型及参数同）局告警接口;告警输出;电流;最大100mA电压;最大48V_告警截止输入;连接：地辅助接口;输入;端口数量; 16连接;地输出;端口数量; 4连接;环路电流；最大100mA电压：最大48V电源；FLX2500AHS 子架：输入电压范围：-40.5VDC至55.2DC标称电压-48VDC）_功耗（典型）：MS SPRi ng; 200WREG: 145WFLX2500A TF子架：输入电压范围：-40.5V DC至-55.2V DC （标称电压-48V DC 功耗（典型）：1.264Mb/s X：8 13OWSTM-1e X8 140WSTM-1o X8 145WSTM-4O X2 155W风扇子架：输入电压范围：-40.5V DC至-60.0V DC （标称电压-48V DC 功耗：41.2机械结构：FLX2500A HS 子架：尺寸（高＞宽＞深）：375m M 500m M 280mm重量：24Kg安装有单元）FLX2500A TF子架：尺寸（高＞宽＞深）：275m M 500m M 280mm重量：22.4Kg（安装有单元）10Kg （未安装单元）8.1. 风扇子架：尺寸（高＞宽＞深）：50m M 500m M 280mm重量：4.0Kg安装有单元）5. 设备机架机架机械结构：（RACK-22ET/26E）TRACK-22ET尺寸（高＞宽＞深）：2200mr H 600m M 300mm重量：50.5Kg未安装子架）RACK-26ET尺寸（高＞宽＞深）：2600mr H 600m M 300mm重量：58.4Kg未安装子架）80Kg（未安装单元）电源分配子架：尺寸（高＞宽＞深）：100m M 450m M 280mm重量：4.72Kg电源：机架：输入电压范围：-40.5V DC至-75.0V DC （标称）功耗：-48V 时：2.64W-60V 时：4.25W电源分配子架：输入电压范围：-40.5V DC至-75.0V DC （标称）功耗：-48V 时：2.64W-60V 时：4.25W6. 环境要求：温度工作：0C至+45 C运送及储存：-40 C至+70C相对湿度工作：+35C时95% 运送：+40C时95% 储存：+29C时95%。

光源波长(nm)
1310
1310 1550 1310 1550
光纤类型
G.652
G.652 G.652 G.652 G.652 G.653 G.654
设备测试原理
抖动与漂移性能3）映射和结合抖动因为在PDH/SDH网络边界处由于指针调整和映射会产生SDH的特有抖动，为了规范这种抖动采用映射抖动和结合抖动来描述这种抖动情况。映射抖动指在SDH设备的PDH支路端口处输入不同频偏的PDH信号，在STM-N信号未发生指针调整时，设备的PDH支路端口处输出PDH支路信号的最大抖动。结合抖动是指在SDH设备线路端口处输入符合G.783规范的指针测试序列信号，此时SDH设备发生指针调整，适当改变输入信号频偏，这时设备的PDH支路端口处输出信号测得的最大抖动就为设备的结合抖动。
S-1.1 S-1.2 L-1.1 L-1.2 L-1.3 S-4.1 S-4.2 L-4.1 L-4.2 L-4.3 S-16.1 S-16.2 L-16.1 L-16.2 L-16.3
设备测试原理
抖动和漂移定义：抖动和漂移与系统的定时特性有关。定时抖动（抖动）是指数字信号的特定时刻（例如最佳抽样时刻）相对其理想时间位置的短时间偏离。所谓短时间偏离是指变化频率高于10Hz的相位变化。而漂移指数字信号的特定时刻相对其理想时间位置的长时间的偏离，所谓长时间是指变化频率低于10Hz的相位变化。
P
A
A2
A1
-20dB
最大-20dB带宽为A2-A1
设备测试原理
S点参数--发光机参数
2、最小边模抑制比(SMSR)
最坏反射条件时，全调制条件下主纵模的平均光功率P1与最显著的边模的平均光功率P2之比的最小值. SMSR＝10lg(P1/P2)>30dB

5.1 基本的网络拓扑结构
5、网孔形网 特点：将所有网元节点两两相连，就形成了网孔形网 络拓扑。这种网络拓扑为两网元节点间提供多个传输 路由，使网络的可靠更强，不存在瓶颈问题和失效问 题。但是由于系统的冗余度高，必会使系统有效性降 低，成本高且结构复杂。 用途：主要用于长途网中，以提供网络的高可靠性。 当前用得最多的网络拓扑是链形和环形，通过它们的 灵活组合，可构成更加复杂的网络。
5.1 基本的网络拓扑结构
5.2 链型网和自愈环
一致路由：若A和C之间互通业务，A到C的业 务路由假定是A→B→C，若此时C到A的业务路 由是C→B→A，则业务从A到C和从C到A的路 由相同。 分离路由：若此时C到A的路由是C→D→A， 那么业务从A到C和业务从C到A的路由不同。 一般称一致路由的业务为双向业务，分离路由 的业务为单向业务。
5.1 基本的网络拓扑结构
5.1 基本的网络拓扑结构
3、树形网 特点：可看成是链形拓扑和星形拓扑的结合，也存 在特殊节点的安全保障和处理能力的潜在瓶颈。 4、环形网 特点：实际上是指将链形拓扑首尾相连，从而使网 上任何一个网元节点都不对外开放的网络拓扑形式。 这是当前使用最多的网络拓扑形式，主要是因为它 具有很强的生存性，即自愈功能较强。环形网常用 于本地网(接入网和用户网)、局间中继网。
但线路保护倒换方式主、备系统往往是同缆传输，一旦光 缆被切断，无法提供保护，因此需要采用自愈环保护。
5.2.2 环网自愈环
（2）自愈的概念 所谓自愈是指在网络发生故障(例如光纤断)时,无需人 (ITU-T 为干预，网络自动地在极短的时间内(ITU-T规定为 50ms以内)，使业务自动从故障中恢复传输，使用户 几乎感觉不到网络出了故障。 种类：二纤单向通道段倒换环、二纤单向复用段倒换 环、四纤双向复用段倒换环、二纤双向通道段倒换环、 二纤双向复用段倒换环等五种结构。

❑A类：A1和A2（定帧字节）❑用于定位，识别帧的起始位置❑J类：J0（再生段踪迹字节）❑用来重复地发送段接入点标识符，以便使接收机能确认其与指定的发射机处于持续连接的状态。

❑D类：D1~D12（数据通道）❑SOH中的DCC用来传递SDH网络的网管信息。

▪D1~D3字节提供一个192kb/s信道，用于中继段DCC。

▪D4~D12字节提供一个576kb/s信道，用于复用段DCC。

❑E类：E1和E2（公务通道）❑E1, E2用以提供公务话音通道。

▪E1是RSOH的一部份，可在中继端终端接入。

▪E2是MSOH的一部份，可在复用段终端接入。

❑F类：F1（使用者通道）❑为系统操作者提供特别的维护通道。

❑B类：B1和B2（误码检测）❑提供误码检测功能：B1（RSOH，BIP-8）、B2（MSOH，BIP-24）。

❑SOH的前三行不进行校验。

❑K类：K1和K2(APS字节）❑用于SDH环型网络的保护倒换▪复用段远端故障指示（MS-RDI）字节：K2（b5-b8）❑S类：S1(同步状态字节)❑S1字节的b5-b8用作传送同步状况信息，即上游站的同步状态通过S1（b5-b8）传送到下游站。

❑M类：M1 (段远端误码块指示）❑用作复用段远端差错指示，即传送由B2检出的误码数。

❑ 类：与传输媒质有关的字节❑单纤单向、单纤双向❑其他备用字节通道开销（高阶）MSTP的主要技术SDH接口板PDH接口板SP1S/SP1D板：（4/8×E1 Interfaces Unit），4/8路E1电接口板，可以插在OptiX 155/622H 设备的IU2槽位或者IU3槽位中的任意一个。

SP1S和SP1D的分类是根据E1业务的可接入路数不同：SP1S提供4路E1信号的接入，SP1D 提供8路E1信号的接入。

叉单元的VC-4中解映射出E1信号；同时将每个通道的性能、告警指示上报给主控板SCB。

SP1S/SP1D板可以分为四个功能模块，分别介绍如下。

第6章光接口类型和参数第6章光接口类型和参数 (1)6.1 光纤的种类 (1)6.2 6.2 光接口类型 (2)6.3 光接口参数 (3)6.3.1光线路码型 (3)6.3.2 S点参数——光发送机参数 (4)6.3.3 R点参数——光接收机参数 (5)小结 (6)习题 (6)目标：掌握光接口的类型。

掌握光接口的常用参数的概念及相关规范。

传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。

而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。

为此，必须实现光接口的标准化。

6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。

光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。

其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。

光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。

当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。

为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。

1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。

ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。

其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
