史上最全的汽车内部构造图解，老司机也未必知道在哪个位置！
史上最全的汽车内部构造图解，老司机也未必知道在哪个位置！汽车内部图解打开发动机盖，就是这个样子了，这个是4A13发动机。
蓄电池：不必多说，就是储存电能的。
是汽车必不可少的一部分，可分为传统的铅酸蓄电池和免维护型蓄电池。
一般是铅蓄电池，电解液是稀硫酸。
玻璃水：擦玻璃用的，这下你应该知道在哪里了吧。
优质汽车玻璃水是由去离子水加各类环保添加剂制成的车用玻璃水，具有去污、驱水、防冻、抗静电、防腐蚀等功能。
点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。
点火线圈工作方式却与普通变压器不一样，普通变压器是连续工作的，而点火线圈则是断续工作的，它根据发动机不同的转速以不同的频率反复进行储能及放能制动液：就平常说的刹车油。
现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。
机油：起润滑密封作用的矿物油或合成油。
发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。
被誉为汽车的“血液”。
助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。
当然有些车已开始使用电动助力了，这也是未来的发展趋势。
建议，为防止转向助力油过脏或变质，2年或3万千米更换一次转向助力油。
防冻液：在散热器和发动机缸体内的通道循环，主要是水和添加剂的液体介质，因为有防冻的功能，就叫防冻液了。
只要是可以防止在寒冷冬季停车时冷却液结冰而胀裂散热器和冻坏发动机气缸体或盖。
机油尺：检测机油量的尺子。
用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。
保险盒：里面有很多电气设备的保险丝，还有继电器。
小F一共有两个保险盒，另一个在驾驶室司机左下方。
具体看随车说明书。
，保险丝盒负责向车体的各部位传达驾驶信息，是汽车电子控制元件中的关键部件，也是汽车车体中技术含量较高、对工艺要求较严格的部品之一。
经典汽车构造课件(很全)
示功图
V
进气门关闭
压缩行程
压缩比：
ε=Va/Vc
排气门关闭 下 止 点
P
温度600~800K， 压力600~1500 kPa
上 止 点
活 塞
大气压力线
c r a
示功图
V
作功行程
排气门关闭 进气门关闭 上 止 点
Z
P
瞬时最高：温度 2200~2800 K， 压 力3~5MPa
下 止 点
活 塞
大气压力线
1．传动系 汽车发动机与驱动轮之间的动力传递装置称为 汽车的传动系。它应保证汽车具有在各种行驶条 件下所必需的牵引力、车速，以及它们之间的协 调变化等功能，使汽车有良好的动力性和燃油经 济性；还应保证汽车能倒车，以及左、右驱动车 轮能适应差速要求，并使动力传递能根据需要而 平稳地接合或彻底、迅速地分离。 传动系包括：离合器，变速器，万向传动装置， 主减速器及差速器，半轴等部分。
特种用途车
防弹高级迎宾车
检阅车
银行运款专用车
改装车
消防车 洒水车
救护车
扫雪车
殡丧车
垃圾装运车
清扫车
混凝土搅拌车
§2 汽车的总体构造
1）发动机 2）底盘 3）车身 4）电气设备
思考
四冲程汽油机和柴油 机的工作循环有什么 不同呢？
第二章
发动机工作原理和总体构造
基本术语 四冲程发动机工作原理和总体构造 二冲程发动机工作原理和总体构造 o发动机的分类

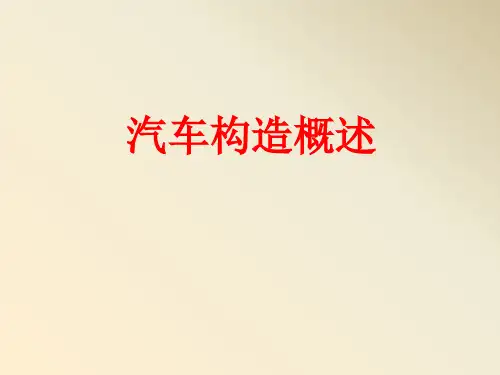

汽车构造概述
一、总论
现代汽车类型 汽车的总体构造 汽车的主要技术参数 汽车的行驶原理
§1 现代汽车类型
1）轿车
2）客车
3）货车
4）牵引车和汽车列车 5）特种车 6）工矿自卸车 7）农用汽车
经典汽车维修之八――最漂亮的汽车内部结构图3PPT课件
结束语
当你尽了自己的最大努力时，失败也是伟大的 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End

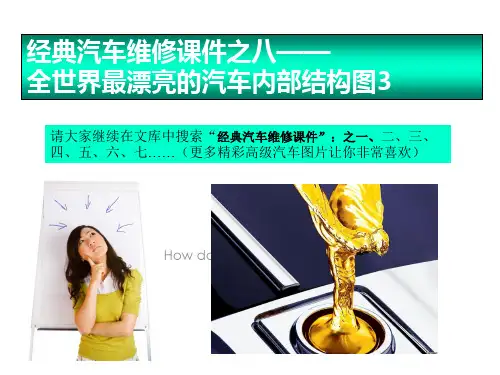

经典汽车维修课件之八—— 全世界最漂、 四、五、六、七……（更多精彩高级汽车图片让你非常喜欢）
这些是全世界最漂亮的汽车 这些是全世界最豪华的汽车
这些是全世界最昂贵的汽车 这些是全世界最有价值的汽车
看到这些汽车，希望你努力工作； 去拥有这些汽车，成为这些汽车的主人！
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
演讲人：XXXXXX 时 间：XX年XX月XX日
汽车构造图解
排气孔
点火燃烧
火花塞
进气孔
进气
扫气孔
排气
二、二冲程柴油机工作原理
扫气泵 压缩 喷油器 排气
空 气
换气
排气门
废 气 燃烧
思考
二冲程发动机与四 冲程发动机相比， 有何优点？
1. 理论上它的功率应等于四 冲程发动机的二倍。
2. 由于作功频率较大，二冲 程发动机的运转比较均匀 平稳。 3. 构造简单，质量较小。 4. 易受磨损和经常需要修理 的运动部件数量较少。
第2章
传动系概述
2.2 汽车驱动形式与传动系统布置 2.2.2 传动系统的布置形式
1．发动机前置后轮驱动(FR) FR的优点是：附着力大，易获得足够的驱动力， 整车的前后重量比较平衡，操控稳定性较好。缺点是： 传动部件多、传动系统质量大，贯穿乘座舱的传动轴 占据了舱内的地台空间。
第2章
传动系概述
汽车构造概述
一、总论
现代汽车类型 汽车的总体构造 汽车的主要技术参数 汽车的行驶原理
§1 现代汽车类型
1）轿车
2）客车
3）货车
4）牵引车和汽车列车 5）特种车 6）工矿自卸车 7）农用汽车
8）越野汽车
1、按排量分类
类型 微型 ≤1.0
轿车的分类
车型 夏利、奥拓
发动机排量（L）
普通型
不同点
汽油机
汽油与空气缸外混合，进 入可燃混合气
柴油机
进入气缸的是纯空气
电火花点燃混合气
有点火系 无喷油器
高温气体加热柴油燃烧
无点火系 有喷油器
§2.3 二冲程发动机的工作原理
• 二冲程发动机 • 二冲程汽油发动机工作原理 • 二冲程柴油发动机工作原理
汽车各部位零件构造培训课件PPT(共 95张)
按汽车的长度分类：
类型
车辆长度（m）
微型 轻型 中型 大型 超大型
＜3.5 3.5~7 7~10 10~12 ＞12（铰接式） 10~12（双层）
客车的分类
按车身型式分类：
长（短）头客车 箱形客车 流线型客车 铰接式客车 双层客车
货车的分类
1、按驾驶室总成结构型式分类 长头车
短头车
平头车
货车的分类
2、按货箱型式分类
栏板式
罐式
自卸式
平台式
箱式
篷式
货车的分类
3、按汽车质量分类：
类型
总质量（t）
微型 轻型 中型 重型
＜ 1.8
1.8~6 ＞1.6~ ≤2.5 ＞ 14
牵引车
EQ4166G型牵引车采用武之6×4驱动方式，装备东风康明 斯6BTA5.9型增压、中冷柴油发动机， φ380mm离合器， 先进的平衡悬挂系统，HFB52型整体式动力转向器，9吨 级中、后桥。
§2.2 四冲程发动机的简单工作原理
一、四冲程汽油机的工作原理
1、进气行程 2、压缩行程 3、作功行程 4、排气行程
单缸四冲程汽油机的工作过程
温度370~440 K， 压力75~90 kPa
进气行程
排气门关闭
进气门开启
上 止
P点
下 止 点
活 塞
大气压力线 r a
示功图：表示活塞在不同位置时气缸内气 体压力的变化情况。
桑塔纳发动机润滑系示意图
压缩比
定义：压缩前气缸中气体的最大容积与压缩后的最小容积 之比称为压缩比。用ε表示。
ε= Va/Vc
现代化油器式发动机压缩 比一般为6～9(轿车有的达9～ 11)。上海桑塔纳轿车汽油机 压缩比为8.2。
汽车构造透视图典
汽车构造透视图典汽车构造透视图典（发动机与变速器）前言第一章发动机基本构造直列4缸汽油发动机构造图奥迪2.5升直列5缸TFSI汽油发动机V形6缸汽油发动机剖视图奔驰V形6缸汽油发动机奔驰V形8缸汽油发动机迈巴赫V形8缸汽油发动机柴油发动机工作原理示意图宝马4缸柴油发动机奔驰V形6缸柴油发动机构造图通用6.6升V形8缸柴油发动机保时捷水平对置6缸汽油发动机保时捷水平对置6缸汽油发动机剖视图斯巴鲁水平对置6缸汽油发动机剖视图斯巴鲁水平对置4缸汽油发动机剖视图斯巴鲁水平对置4缸柴油涡轮增压发动机马自达RX-8跑车转子发动机克尔维特ZR1跑车6.2升V形8缸汽油发动机分解图宝马V形12缸汽油发动机分解图第二章发动机主体构造大众1.4升直列4缸机械和涡轮双增压汽油发动机发动机主体构造部件发动机主要部件奔驰SLSAMG6.3升V8发动机气缸盖奔驰SLSAMG超级跑车6.3升V8发动机曲轴和活塞第三章发动机主运动部件奥迪TDI柴油发动机汽油发动机内部构造直列4缸发动机气缸布局宝马直列6缸发动机乞缸布局V形6缸发动机气缸布局（一）V形6缸发动机气缸布局（二）水平对置4缸发动机气缸布局水平对置6缸发动机气缸布局发动机活塞连杆分解图直列6缸发动机曲轴发动机曲轴链传动的双平衡轴曲轴齿轮传动的双平衡轴曲轴第四章发动机配气正时机构恰气门构造分解图从气缸内观看到的进气门和排气门通用汽车V形6缸顶置气门侧置凸轮轴发动机每缸3气门单顶置凸轮轴（SOHC）每缸4气门双顶置凸轮轴（DOHC）奔驰AMG5.5升V形8缸发动机气门机构奔驰AMG5.5升V形8缸发动机正时机构正时链条和凸轮轴正时链轮双顸置凸轮轴（DOHC）构造图奥迪V形6缸3.0升TFSI汽油发动机正时机构宝马V形12缸汽油发动机凸轮轴和电子气门系统宝马电子气门系统原理示意图宝马VALVETRONIC运作原理宝马VALVETRONIC构造图奥迪汽车AVS可变气门系统工作原理示意图奥迪汽车AVS构造示意图第五章发动机增压器汽车发动机涡轮增压器工作原理示意图奥迪2.5升直列5缸涡轮增压发动机菲亚特带中冷器的涡轮增压发动机构造图涡轮增压器构造图涡轮增压器工作原理示意图带旁通控制的涡轮增压器构造图涡轮增压器空气流通示意图奔驰AMG5.5升V形8缸发动机涡轮增压器宝马V形8缸双涡轮增压发动机构造图宝马V形12缸双涡轮增压发动机构造图通用汽车V形6缸机械增压发动机机械增压器转子水冷式中冷器散热部件机械增压器工作过程示意图奥迪汽车3.0TFSI发动机机械增压器构造图带中冷器的机械增压发动机进气示意图机械增压器构造图奥迪V形6缸3.0升发动机机械增压器构造图奔驰汽车机械增压发动机构造图奥迪汽车3.0TFSI发动机机械增压器奥迪3.0升发动机机械增压器冷却系统第六章发动机进气和排气汽油发动机进气和排气系统构造图茂油发动机四行程工作原理示意图汽油发动机进气和排气系统剖视图奥迪3.0升V形6缸TDI柴油发动机进气示意图保时捷水平对置6缸发动机进气歧管发动机节气门体和进气歧管构造图奥迪R8超级跑车4.2升V形8缸汽油发动机进气流程图奔驰A200汽车直列4缸汽油发动机奔驰V形8缸汽车发动机可变进气歧管长度构造图奔驰v形8缸汽车发动机可变进气歧管长度机构原理示意图奔驰汽车排气系统示意图4缸双联型排气歧管雷诺汽车直列4缸柴油发动机排气流程示意图……第七章发动机燃油供给系统第八章发动机起动和点火系统第九章发动机冷却和润滑系统第十章节能和新能源动力系统第十一章发动机与变速器组合第十二章手动变速器第十三章序列式变速器第十四章自动变速器第十六章无级变速器。
