HXD3型电力机车试验程序HXD3型电力机车高压试验程序一、试验前的检查确认1、查各管路塞门在正常工作位置。
2、检查制动系统是否作用良好。
3、检查有无异物遗留在各设备室。
4、检查车顶门锁闭良好，各安全门，盖安装良好。
二、准备工作1、闭合控制电器柜上的蓄电池自动开关，电压不低于90V。
2、通过TCMS微机显示屏将6组CI全部隔离。
3、与试验工作无关人员撤离现场，作业人员到安全处所，方可联系升弓试验。
三、试验1、辅机试验（1）先观察空气管路柜上的辅助风缸压力表，确认U77塞门打开，看风压是否达到650kPa以上（主断路器初次闭合风压），如果风压不足，按动控制电器柜上SB95开关（自复），辅助压缩机开始打风，当风压达到735±20kpa时辅助压缩机自动停止工作。
（2）闭合电钥匙，将受电弓扳键开关置【后受电弓】位，后受电弓升起，网压表能正确显示网压。
（3）主断路器扳键开关置【合】位，主断路器应可靠闭合，同时辅助变流器APU2开始起动运行，油泵、水泵均投入工作。
注意观察油流方向、水流方向均正常，并确认冷却介质的流量是否为200L/min，若流量低于200L/min，查找原因，将流量调整到200L/min。
（4）将压缩机扳键开关置【空压机】位，当总风压力在750kPa以下时，两台空气压缩机均工作，起动时间差3S。
当总风缸压力升至900±20kPa时，空气压缩机自动停止工作；当总风缸压力降至825kPa时，只有靠近操纵端的压缩机工作（强泵风位同样）。
注意：确认空气压缩机转向应正确，打风正常。
（5）将司机控制器换向手柄置【前】位，从TCMS显示屏画面上可以观察到主变流器CI1、CI2、CI3、CI4、CI5、CI6均被隔离，辅助变流器APU1开始软起动运行，各牵引风机、复合冷却器风机均投入工作，检查转向是否正确。
（6）将司机控制器调速手柄置牵引“4”极位以下时，确认APU1输出电源频率为33Hz，将司机控制器调速手柄置牵引“4”极位以上时，确认APU1输出电源频率为50Hz。

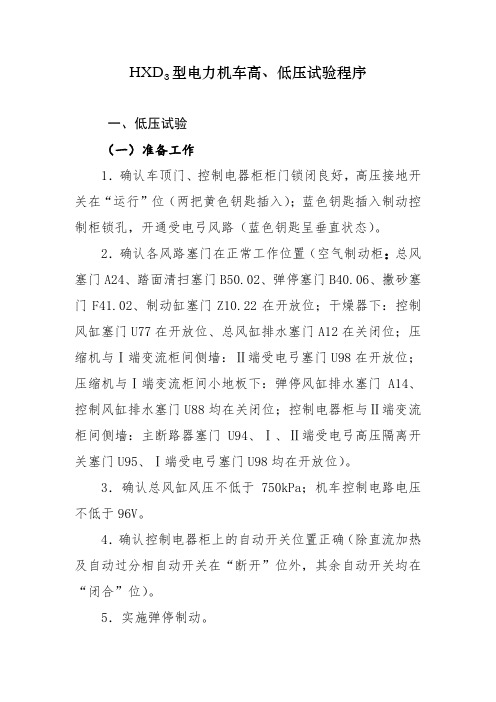

HXD3型电力机车高、低压试验程序一、低压试验（一）准备工作1．确认车顶门、控制电器柜柜门锁闭良好，高压接地开关在“运行”位（两把黄色钥匙插入）；蓝色钥匙插入制动控制柜锁孔，开通受电弓风路（蓝色钥匙呈垂直状态）。
2．确认各风路塞门在正常工作位置（空气制动柜：总风塞门A24、踏面清扫塞门B50.02、弹停塞门B40.06、撒砂塞门F41.02、制动缸塞门Z10.22在开放位；干燥器下：控制风缸塞门U77在开放位、总风缸排水塞门A12在关闭位；压缩机与Ⅰ端变流柜间侧墙：Ⅱ端受电弓塞门U98在开放位；压缩机与Ⅰ端变流柜间小地板下：弹停风缸排水塞门A14、控制风缸排水塞门U88均在关闭位；控制电器柜与Ⅱ端变流柜间侧墙：主断路器塞门U94、Ⅰ、Ⅱ端受电弓高压隔离开关塞门U95、Ⅰ端受电弓塞门U98均在开放位）。
3．确认总风缸风压不低于750kPa；机车控制电路电压不低于96V。
4．确认控制电器柜上的自动开关位置正确（除直流加热及自动过分相自动开关在“断开”位外，其余自动开关均在“闭合”位）。
5．实施弹停制动。
6．司机室各控制器在“0”位，打开机械室门。
（二）试验顺序及要求1．机车照明试验依次闭合仪表、司机室、走廊、车底、前（付）照灯、标志等照明灯开关，检查各照明灯照明良好、逻辑控制关系正确。
2．辅机系统试验检查遮阳帘、风扇、刮雨器、工作状态良好，功能与控制开关指示位置相符合。
3．机车电钥匙试验⑴机车电钥匙置“合”位观察制动显示屏启动正常，检查制动显示屏各数据、参数设置正确。
⑵将自动制动手柄置“抑制”位1秒后回“运转”位、单独制动手柄置“全制”位观察制动显示屏“动力切除”消除，制动显示屏均衡风缸、列车管风压显示600（500）kPa、机车制动缸风压显示300kPa。
4．微机显示屏试验⑴状态指示屏“微机正常”、“主断分”、“零位”、“欠压”、“辅变流器”、“水泵”、“停车制动”灯亮。
⑵按下状态指示屏自检按钮，所有状态指示灯亮。
.HXD3C型电力机车试验程序附件1：HXD3型电力机车年检、季检低压试验程序一、试验前的检查确认1．确认车顶无遗留异物，各高压部件无异常，车顶无人。
锁闭车顶门，取下车顶门黄钥匙。
2．确认控制电器柜内无异物，各开关臵运用位。
锁闭柜门，取下柜门黄钥匙。
3．确认其它屏柜盖板安装到位，确认辅机接线盒盖安装到位。
- 1 -4．将两把黄钥匙插接到高压接地开关QS10上，再将高压接地开关打到“操作”位5．取下接地开关蓝色钥匙并插入空气管路柜的升弓控制塞门，开通升弓气路。
6．检查各管路塞门在正常工作位，总风压力不小于700kPa，机车闸缸压力不小于285 kPa。
7．确认司机室各项设备安装完整，司机控制器在“0”位，主断路器在“断开”位。
二、准备工作1．闭合控制电器柜上蓄电池自动开关QA61，蓄电池电压表显示电压不低于92V。
闭合与机车运行有关的各自动开关（加热开关除外）。
2．闭合电钥匙，通过TCMS微机显示屏确认CI、APU工作状态正常，通过制动显示屏确认制动系统的状态正常。
三、试验1．受电弓动作试验将受电弓扳键开关臵“前受电弓”位，前受电弓升起；将扳键开关臵中间位，前受电弓落下，受电弓升降动作正常。
将受电弓扳键开关臵“后受电弓”位，后受电弓升起；将扳键开关臵中间位，后受电弓落下，受电弓升降动作正常。
2．高压隔离开关动作试验将受电弓隔离开关臵“1”位时，QS1断开，试验1受电弓- 2 -不能升起，2受电弓能正常升起；将受电弓隔离开关臵“2”位时，QS2断开，试验2受电弓不能升起，1受电弓能正常升起；将受电弓隔离开关臵“0”位时，QS1、QS2闭合，1、2受电弓能正常升起。
3．主断路器动作试验将电器控制柜上的CI试验开关SA75臵“试验”位，将主断路器扳键开关臵“主断合”位，听主断路器动作声音，观察多功能状态组合模块“主断分”灯灭，确认主断路器能正常闭合。
将主断路器扳键开关臵“主断分”位，听主断路器动作声音，观察多功能状态组合模块“主断分”灯亮，确认主断路器能正常断开。
TJ/JW011—2014HXD3型电力机车总体技术规范TJ/JW011—2014目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 用途及应用环境 (3)4 基本技术要求 (4)5 电气部分技术要求 (8)6 机械部分技术要求 (24)7 制动及供风系统技术要求 (33)8 司机室技术要求 (40)9 其他技术要求 (43)10 检验要求 (44)11 RAMS要求 (45)ITJ/JW011—2014II前言本标准性技术文件参照GB/T 1.1—2009给出的规则起草。
