太阳能电池板连接方式-并联和串联

太阳能电池分流概述说明以及解释1. 引言1.1 概述太阳能电池是一种直接将太阳能转化为电能的装置，通过光生电效应实现。

随着对环境友好和可再生能源需求的增加，太阳能电池逐渐成为人们关注的焦点。

然而，在实际应用过程中，太阳能电池存在一些问题，其中一个关键问题是分流现象。

分流指的是当连续多个太阳能电池通过串联或并联方式连接时，由于光照条件、工艺制造等原因造成部分太阳能电池工作不良或损坏。

这会导致系统产生非理想的效果，并降低整个系统的效率与稳定性。

因此，本文将重点探讨太阳能电池分流问题及其解决方案。

首先介绍太阳能电池的基本原理和应用场景，并阐述其存在的限制与挑战。

随后对太阳能电池分流原理、方式以及效果与优势进行详细说明。

最后，将解释太阳能电池分流的必要性和意义，包括其背景和发展历程、对系统稳定性的影响解析以及相关解决方案的优势介绍。

1.2 文章结构本文共分为五个主要部分。

引言部分对文章的背景、目的和主要内容进行概述。

第二部分将重点介绍太阳能电池分流的原理、方式以及效果与优势。

第三部分将对太阳能电池的基本原理、应用场景以及限制与挑战进行概述说明。

在第四部分，将解释太阳能电池分流的必要性和意义，包括其背景和发展历程、对系统稳定性的影响解析以及相关解决方案的优势介绍。

最后，在结论部分总结文章主要观点和论证结果，并提出未来研究方向。

1.3 目的本文旨在全面探讨太阳能电池分流问题，并提供有效的解决方案。

通过深入了解太阳能电池的基本原理和现有应用场景，帮助读者更好地理解太阳能电池分流现象带来的挑战和限制。

同时，通过对太阳能电池分流的背景和发展历程进行解析，展示该领域相关研究取得的进展与成果。

最终，通过总结主要观点和论证结果，并提出未来研究方向，为太阳能电池分流问题的进一步探索提供指导和参考。

2. 太阳能电池分流2.1 分流原理太阳能电池分流是指将从太阳能电池板中得到的直流电能进行分流处理的过程。

在太阳能发电系统中，太阳能电池板会产生特定的电压和电流。

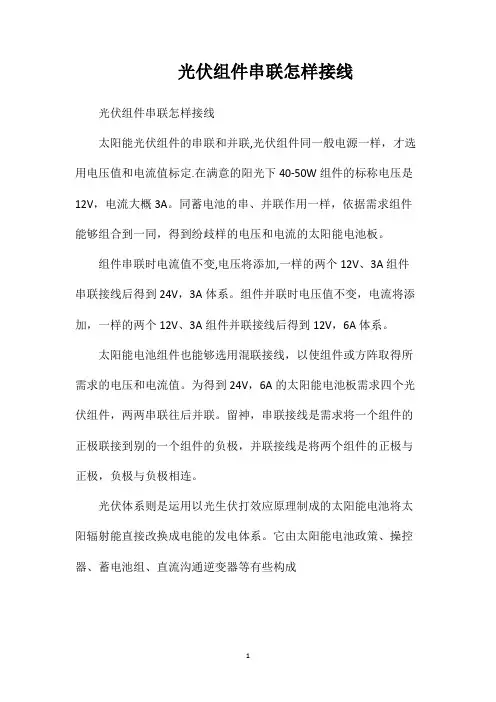

光伏组件串联怎样接线
光伏组件串联怎样接线
太阳能光伏组件的串联和并联,光伏组件同一般电源一样，才选用电压值和电流值标定.在满意的阳光下40-50W组件的标称电压是12V，电流大概3A。

同蓄电池的串、并联作用一样，依据需求组件能够组合到一同，得到纷歧样的电压和电流的太阳能电池板。

组件串联时电流值不变,电压将添加,一样的两个12V、3A组件串联接线后得到24V，3A体系。

组件并联时电压值不变，电流将添加，一样的两个12V、3A组件并联接线后得到12V，6A体系。

太阳能电池组件也能够选用混联接线，以使组件或方阵取得所需求的电压和电流值。

为得到24V，6A的太阳能电池板需求四个光伏组件，两两串联往后并联。

留神，串联接线是需求将一个组件的正极联接到别的一个组件的负极，并联接线是将两个组件的正极与正极，负极与负极相连。

光伏体系则是运用以光生伏打效应原理制成的太阳能电池将太阳辐射能直接改换成电能的发电体系。

它由太阳能电池政策、操控器、蓄电池组、直流沟通逆变器等有些构成
1。

太阳能电池板发电原理太阳能电池板是一种利用太阳能进行发电的装置，它的发电原理主要是光伏效应。

光伏效应是指当一种材料暴露在光照下时，光子的能量会激发材料中的电子，从而产生电流。

太阳能电池板通常由大量的太阳能电池组成，这些太阳能电池是由半导体材料制成的。

常见的太阳能电池板材料包括单晶硅、多晶硅和非晶硅等，这些材料具有良好的光电转换性能。

当太阳光照射到太阳能电池板上时，光子的能量会激发半导体材料中的自由电子，使其跃迁到导带能级，形成电子-空穴对。

电子在导带中自由移动，而空穴在价带中自由移动，形成电流。

这种产生电流的过程就是光伏效应。

太阳能电池板中的太阳能电池会将光电转换的电能输出到外部电路中，供电器件使用。

为了增强太阳能电池板的发电效率，常常采用多个太阳能电池组成太阳能电池组。

太阳能电池组的连线方式有串联和并联两种，串联方式可以增加电压，而并联方式可以增加电流。

太阳能电池板的输出功率主要受到光照强度和光照角度的影响。

光照强度越大，太阳能电池板的发电效率越高。

而光照角度的改变也会影响太阳能电池板的发电效率，一般来说，光照垂直于太阳能电池板表面时，发电效率最高。

因此，太阳能电池板通常会安装在能够获得最大光照强度的位置，以提高发电效率。

此外，太阳能电池板还需要进行反射、散射和吸收等光学过程。

在太阳能电池板的表面上会覆盖一层防反射膜，用于减少反射损失，增加光的吸收量。

同时，太阳能电池板表面还会采用纹理结构，以增加光的散射，提高光电转换效率。

总之，太阳能电池板的发电原理主要是利用光伏效应，通过光子的能量激发半导体材料中的电子，产生电流。

太阳能电池板的发电效率受到光照强度和光照角度的影响，通过合理的安装和设计，可以提高太阳能电池板的发电效率，实现可持续的太阳能利用。

太阳能电池连接方法
太阳能电池的连接方法主要有以下几种：
1.串联连接：这种方式下，多个太阳能电池板被依次连接，形成电池板组
串。

电路的总电压等于各个电池板单元电压之和，适用于长距离传输和低功率负载。

1
2.并联连接：多个太阳能电池板通过并联的方式连接在一起，形成电池板并
联。

电路的总电流等于各个电池板单元电流之和，适用于短距离传输和高功率负载。

在进行连接时，需要注意以下几点：
1.使用合适的连接器和电缆，如MC4插头和铜线，以确保连接的可靠性和安
全性。

2.在连接过程中，应先连接电池端再连接电荷控制器端，并且要注意连接
端子的极性，正极连接正极，负极连接负极。

3.对于不同的应用场景，可能需要使用逆变器或其他设备来转换直流电为
交流电。

具体的连接步骤包括：
1.将太阳能电池板的正极和负极分别连接到电荷控制器的PV电源输入端和电
池输出端口。

2.将太阳能电池板输出线的正极接配电板的正极，负极接负极。

3.如果需要将太阳能发电系统所发出的直流电能转换成交流电能，可以使用
DC-AC逆变器。

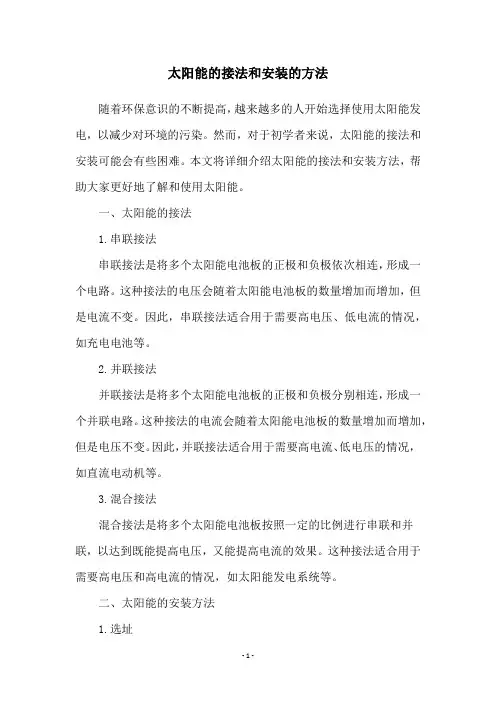

太阳能的接法和安装的方法随着环保意识的不断提高，越来越多的人开始选择使用太阳能发电，以减少对环境的污染。

然而，对于初学者来说，太阳能的接法和安装可能会有些困难。

本文将详细介绍太阳能的接法和安装方法，帮助大家更好地了解和使用太阳能。

一、太阳能的接法1.串联接法串联接法是将多个太阳能电池板的正极和负极依次相连，形成一个电路。

这种接法的电压会随着太阳能电池板的数量增加而增加，但是电流不变。

因此，串联接法适合用于需要高电压、低电流的情况，如充电电池等。

2.并联接法并联接法是将多个太阳能电池板的正极和负极分别相连，形成一个并联电路。

这种接法的电流会随着太阳能电池板的数量增加而增加，但是电压不变。

因此，并联接法适合用于需要高电流、低电压的情况，如直流电动机等。

3.混合接法混合接法是将多个太阳能电池板按照一定的比例进行串联和并联，以达到既能提高电压，又能提高电流的效果。

这种接法适合用于需要高电压和高电流的情况，如太阳能发电系统等。

二、太阳能的安装方法1.选址选址是太阳能安装的第一步，要选择一个充足的阳光照射区域，以保证太阳能电池板能够充分吸收阳光，并转化为电能。

一般来说，选址的要求是：地面平整，太阳能电池板的倾斜角度与当地的纬度相同，没有遮挡物，如建筑物、树木等。

2.安装支架安装支架是太阳能电池板的支撑物，要选择坚固耐用的支架，以保证太阳能电池板的稳定性。

支架的安装位置要与太阳能电池板的选址相同，倾斜角度要与当地的纬度相同。

3.安装太阳能电池板将太阳能电池板固定在支架上，并连接好电线。

电线要选择防水、耐高温的电线，以确保安全。

4.安装逆变器逆变器是将太阳能电池板产生的直流电转化为交流电的设备。

逆变器的安装位置要选择在太阳能电池板附近，以减少电线的损失。

5.接入电网将逆变器输出的交流电接入电网，可以将多余的电能卖给电力公司，也可以在需要时从电力公司购买电能。

总之，太阳能的接法和安装方法需要根据不同的需求来选择。

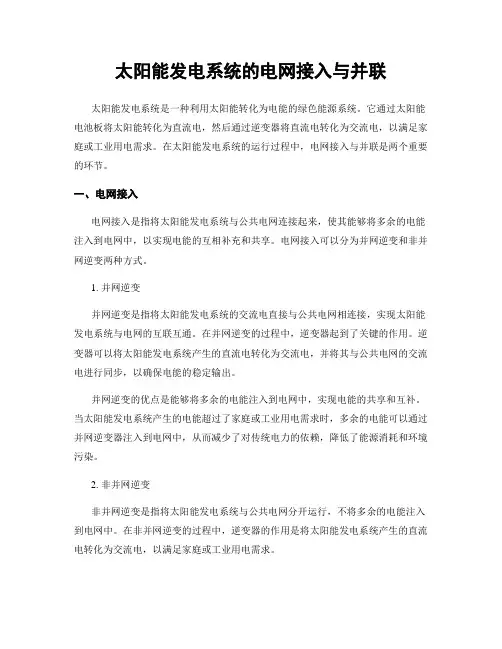

太阳能发电系统的电网接入与并联太阳能发电系统是一种利用太阳能转化为电能的绿色能源系统。

它通过太阳能电池板将太阳能转化为直流电，然后通过逆变器将直流电转化为交流电，以满足家庭或工业用电需求。

在太阳能发电系统的运行过程中，电网接入与并联是两个重要的环节。

一、电网接入电网接入是指将太阳能发电系统与公共电网连接起来，使其能够将多余的电能注入到电网中，以实现电能的互相补充和共享。

电网接入可以分为并网逆变和非并网逆变两种方式。

1. 并网逆变并网逆变是指将太阳能发电系统的交流电直接与公共电网相连接，实现太阳能发电系统与电网的互联互通。

在并网逆变的过程中，逆变器起到了关键的作用。

逆变器可以将太阳能发电系统产生的直流电转化为交流电，并将其与公共电网的交流电进行同步，以确保电能的稳定输出。

并网逆变的优点是能够将多余的电能注入到电网中，实现电能的共享和互补。

当太阳能发电系统产生的电能超过了家庭或工业用电需求时，多余的电能可以通过并网逆变器注入到电网中，从而减少了对传统电力的依赖，降低了能源消耗和环境污染。

2. 非并网逆变非并网逆变是指将太阳能发电系统与公共电网分开运行，不将多余的电能注入到电网中。

在非并网逆变的过程中，逆变器的作用是将太阳能发电系统产生的直流电转化为交流电，以满足家庭或工业用电需求。

非并网逆变的优点是能够实现太阳能发电系统的独立运行，不受电网的影响。

当公共电网出现故障或停电时，太阳能发电系统仍然可以正常运行，保证了家庭或工业用电的稳定供应。

二、电网并联电网并联是指将多个太阳能发电系统通过电网连接起来，实现电能的互相补充和共享。

电网并联可以分为串联和并联两种方式。

1. 串联并联串联并联是指将多个太阳能发电系统通过串联或并联的方式连接起来，以实现电能的互相补充和共享。

串联并联可以根据实际需求进行灵活调整，以满足不同规模的用电需求。

串联并联的优点是能够提高太阳能发电系统的总发电量和供电能力。

当一个太阳能发电系统的发电量不足以满足家庭或工业用电需求时，可以通过串联并联的方式将多个太阳能发电系统连接起来，以实现电能的互相补充和共享，从而提高了供电能力。

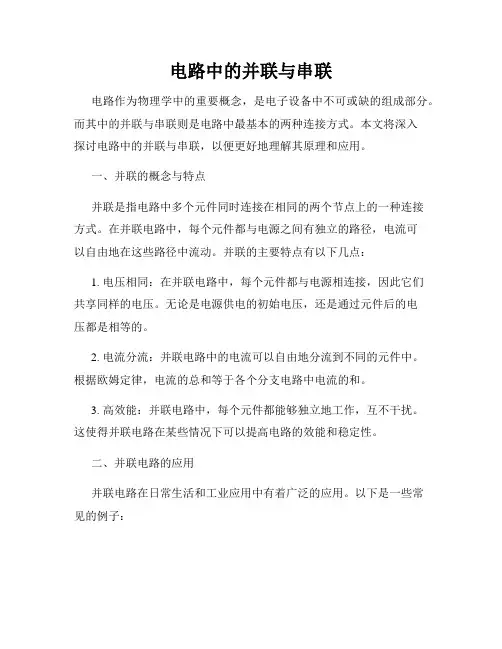

电路中的并联与串联电路作为物理学中的重要概念，是电子设备中不可或缺的组成部分。

而其中的并联与串联则是电路中最基本的两种连接方式。

本文将深入探讨电路中的并联与串联，以便更好地理解其原理和应用。

一、并联的概念与特点并联是指电路中多个元件同时连接在相同的两个节点上的一种连接方式。

在并联电路中，每个元件都与电源之间有独立的路径，电流可以自由地在这些路径中流动。

并联的主要特点有以下几点：1. 电压相同：在并联电路中，每个元件都与电源相连接，因此它们共享同样的电压。

无论是电源供电的初始电压，还是通过元件后的电压都是相等的。

2. 电流分流：并联电路中的电流可以自由地分流到不同的元件中。

根据欧姆定律，电流的总和等于各个分支电路中电流的和。

3. 高效能：并联电路中，每个元件都能够独立地工作，互不干扰。

这使得并联电路在某些情况下可以提高电路的效能和稳定性。

二、并联电路的应用并联电路在日常生活和工业应用中有着广泛的应用。

以下是一些常见的例子：1. 家庭用电：在家庭用电中，多个电器设备通常会并联连接到电源上。

这使得每个电器能够独立地工作，而不会相互影响。

例如，我们可以同时打开电视、电脑和灯光，它们之间不会产生电路冲突。

2. 电子设备：在电子设备中，例如计算机主板，各个电子元件通常会通过并联连接。

这样可以保证每个元件能够得到足够的电压和电流供给，以确保设备的正常运行和稳定性。

3. 光伏电池板：在光伏电池板中，多个太阳能电池通常会并联连接在一起。

这样可以提高整个电池板的输出功率，并且使得整个系统更加可靠和高效。

三、串联的概念与特点串联是指电路中多个元件依次连接在一起的一种连接方式。

在串联电路中，电流在各个元件之间按照串联的顺序依次通过。

串联的主要特点有以下几点：1. 电压分配：在串联电路中，各个元件依次连接，电流在元件中按照其电阻值分配。

根据欧姆定律，电压的总和等于各个串联元件的电压之和。

2. 总电流相同：在串联电路中，所有元件之间共享同一电流。

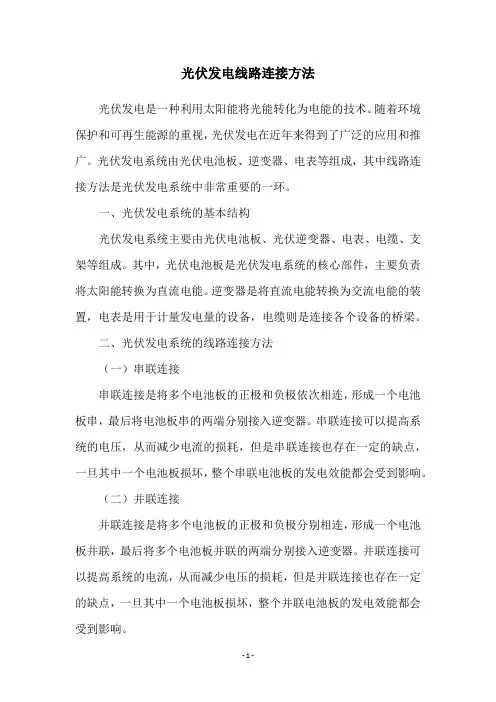

光伏发电线路连接方法光伏发电是一种利用太阳能将光能转化为电能的技术。

随着环境保护和可再生能源的重视，光伏发电在近年来得到了广泛的应用和推广。

光伏发电系统由光伏电池板、逆变器、电表等组成，其中线路连接方法是光伏发电系统中非常重要的一环。

一、光伏发电系统的基本结构光伏发电系统主要由光伏电池板、光伏逆变器、电表、电缆、支架等组成。

其中，光伏电池板是光伏发电系统的核心部件，主要负责将太阳能转换为直流电能。

逆变器是将直流电能转换为交流电能的装置，电表是用于计量发电量的设备，电缆则是连接各个设备的桥梁。

二、光伏发电系统的线路连接方法（一）串联连接串联连接是将多个电池板的正极和负极依次相连，形成一个电池板串，最后将电池板串的两端分别接入逆变器。

串联连接可以提高系统的电压，从而减少电流的损耗，但是串联连接也存在一定的缺点，一旦其中一个电池板损坏，整个串联电池板的发电效能都会受到影响。

（二）并联连接并联连接是将多个电池板的正极和负极分别相连，形成一个电池板并联，最后将多个电池板并联的两端分别接入逆变器。

并联连接可以提高系统的电流，从而减少电压的损耗，但是并联连接也存在一定的缺点，一旦其中一个电池板损坏，整个并联电池板的发电效能都会受到影响。

（三）串并联混合连接串并联混合连接是将多个电池板先进行串联，再将多个串联的电池板进行并联，最后将电池板串并联的两端分别接入逆变器。

串并联混合连接可以兼顾串联连接和并联连接的优点，提高系统的电压和电流，同时减少电压和电流的损耗。

串并联混合连接是目前光伏发电系统中应用最广泛的一种连接方法。

三、光伏发电系统的线路连接注意事项（一）线路连接要牢固可靠光伏发电系统的线路连接要牢固可靠，避免因为连接不良而导致电路短路或者打火等安全事故。

为了保证线路连接的牢固可靠，需要选择质量好的电缆和连接器，并严格按照电缆和连接器的规格和要求进行连接。

（二）线路连接要避免过长光伏发电系统的线路连接要避免过长，过长的线路会增加电阻，从而导致电流损耗和电压下降，影响发电效率。

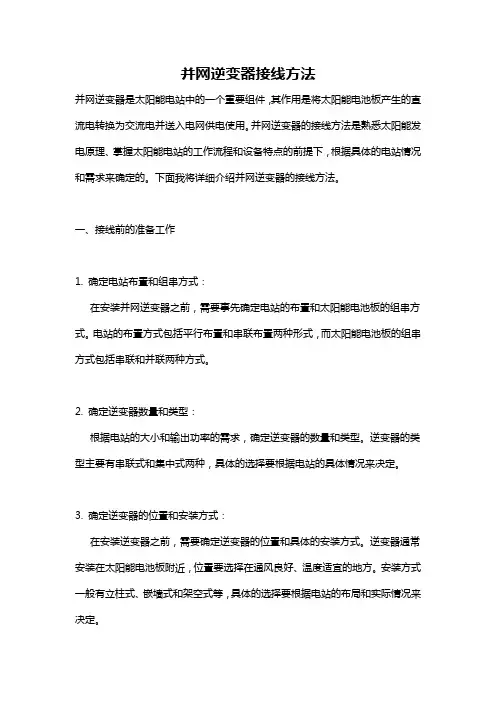

并网逆变器接线方法并网逆变器是太阳能电站中的一个重要组件，其作用是将太阳能电池板产生的直流电转换为交流电并送入电网供电使用。

并网逆变器的接线方法是熟悉太阳能发电原理、掌握太阳能电站的工作流程和设备特点的前提下，根据具体的电站情况和需求来确定的。

下面我将详细介绍并网逆变器的接线方法。

一、接线前的准备工作1. 确定电站布置和组串方式：在安装并网逆变器之前，需要事先确定电站的布置和太阳能电池板的组串方式。

电站的布置方式包括平行布置和串联布置两种形式，而太阳能电池板的组串方式包括串联和并联两种方式。

2. 确定逆变器数量和类型：根据电站的大小和输出功率的需求，确定逆变器的数量和类型。

逆变器的类型主要有串联式和集中式两种，具体的选择要根据电站的具体情况来决定。

3. 确定逆变器的位置和安装方式：在安装逆变器之前，需要确定逆变器的位置和具体的安装方式。

逆变器通常安装在太阳能电池板附近，位置要选择在通风良好、温度适宜的地方。

安装方式一般有立柱式、嵌墙式和架空式等，具体的选择要根据电站的布局和实际情况来决定。

二、接线过程1. 并网逆变器的接地：首先要确保并网逆变器的接地是良好的。

接地线要选择截面积足够大的铜排，并与逆变器的接地端子连接，并与太阳能电池板和电站的总接地系统进行连接。

2. 电池板的接线方式：太阳能电池板的接线方式有两种，一种是串联接线，一种是并联接线。

串联接线是将电池板的正极和负极通过连接线连接起来，形成一个电池组，然后将不同电池组的正负极通过串联线连接。

并联接线是将电池板的正极和负极通过连接线分别连接起来，形成一个并联组，然后将不同的并联组通过并联线连接。

3. 逆变器的接线方式：并网逆变器的主要接线方式包括输入端子和输出端子的接线。

输入端子是将太阳能电池板产生的直流电通过输入线连接到逆变器的直流输入端子上。

输出端子则是将逆变器转换后的交流电通过输出线连接到电网的交流电输入端子上。

4. 逆变器与电网的连接：逆变器的输出端子需要通过连接线与电网的交流电输入端子相连接，连接线的截面积要足够大，以保证电流的传输效率。

太阳能电池板串、并联输出功率特性与应用王玉清【摘要】用实验方法研究了太阳能电池板串联、并联后的输出功率随负载电阻变化的规律.利用太阳能电池板并联后,对小负载的输出功率增大的特性,使小灯泡亮起来,可作为演示实验开出;应用太阳能电池板并联特性以及光照强度对太阳能电池特性的影响,可研究线性电阻、非线性电阻的伏安特性;这些应用既能达到节能的目的,又可以培养学生分析、解决问题的能力,把实验结论与实际应用有机地结合,为更好地利用太阳能提供参考和借鉴.【期刊名称】《延安大学学报（自然科学版）》【年(卷),期】2018(037)004【总页数】4页(P28-31)【关键词】太阳能电池板;输出功率;非线性电阻;线性电阻【作者】王玉清【作者单位】延安大学物理与电子信息学院,陕西延安716000【正文语种】中文【中图分类】TM914.4太阳能电池板自出现以来，人们对电池板特性的研究未曾间断[1-18]过。

关于太阳能电池板，传统的实验项目是：在实验课上，学生用钨灯作为光源，测量太阳能电池的开路电压、短路电流，研究光照强度与太阳能电池的开路电压、短路电流的关系，测量太阳能电池输出电压、输出电流与负载的关系等。

这样，在整个实验过程中学生不仅会觉得枯燥、缺乏趣味性，而且最终没有搞清楚太阳能电池板串、并联的输出功率特性。

本文首先用实验方法研究了太阳能电池板串、并联的输出功率特性，在此基础上，提出了基于这一特性的实际应用。

在实验室不用钨灯，直接利用太阳光，根据光照强度的强弱，选择太阳能电池板的个数，将太阳能电池板并联，通过转动太阳能电池板方向，使小灯泡亮起来，可作为一演示实验向学生开出；利用太阳能电池板在不用市电的情况下，研究线性电阻、非线性电阻伏安特性等问题。

这样，不仅使学生弄清楚了太阳能电池板串、并联的输出功率特性，而且能有效地激发学生的实验兴趣。

需要说明的是，本研究中用到的仪器为株洲远景新技术研究所研制的YJ-TYN-1太阳能电池基本特性测量仪。

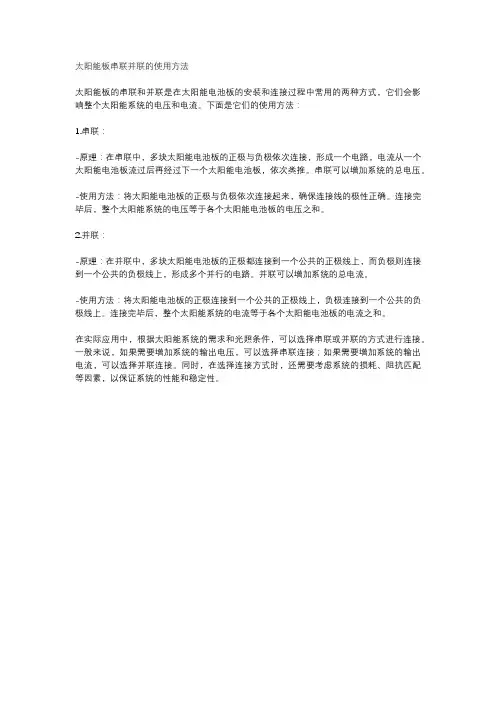

太阳能板串联并联的使用方法
太阳能板的串联和并联是在太阳能电池板的安装和连接过程中常用的两种方式，它们会影响整个太阳能系统的电压和电流。

下面是它们的使用方法：
1.串联：
-原理：在串联中，多块太阳能电池板的正极与负极依次连接，形成一个电路，电流从一个太阳能电池板流过后再经过下一个太阳能电池板，依次类推。

串联可以增加系统的总电压。

-使用方法：将太阳能电池板的正极与负极依次连接起来，确保连接线的极性正确。

连接完毕后，整个太阳能系统的电压等于各个太阳能电池板的电压之和。

2.并联：
-原理：在并联中，多块太阳能电池板的正极都连接到一个公共的正极线上，而负极则连接到一个公共的负极线上，形成多个并行的电路。

并联可以增加系统的总电流。

-使用方法：将太阳能电池板的正极连接到一个公共的正极线上，负极连接到一个公共的负极线上。

连接完毕后，整个太阳能系统的电流等于各个太阳能电池板的电流之和。

在实际应用中，根据太阳能系统的需求和光照条件，可以选择串联或并联的方式进行连接。

一般来说，如果需要增加系统的输出电压，可以选择串联连接；如果需要增加系统的输出电流，可以选择并联连接。

同时，在选择连接方式时，还需要考虑系统的损耗、阻抗匹配等因素，以保证系统的性能和稳定性。

光伏发电系统（PV System）是利用太阳能电池直接将太阳能转换成电能的发电系统。

它的主要部件是太阳能电池、蓄电池、控制器和逆变器。

其特点是可靠性高、使用寿命长、不污染环境、能独立发电又能并网运行，受到各国企业组织的青睐，具有广阔的发展前景。

光伏发电系统（PV System）是将太阳能转换成电能的发电系统，利用的是光生伏特效应。

光伏发电系统分为独立太阳能光伏发电系统、并网太阳能光伏发电系统和分布式太阳能光伏发电系统。

它的主要部件是太阳能电池、蓄电池、控制器和逆变器。

其特点是可靠性高、使用寿命长、不污染环境、能独立发电又能并网运行，受到各国企业组织的青睐，具有广阔的发展前景。

据智研咨询统计：2012年全球光伏发电累计装机达到97GW,2012年全球新增装机30GW，中国新增装机占全球总量的16%以上，随着国家对清洁能源产业的大力扶持，我国光伏发电系统产业将迎来发展高峰期。

是指利用光伏电池的光生伏打效应，将太阳辐射能直接转换成电能的发电系统，包括光伏组件和配套部件(BOS)。

光伏系统的串并联连接方式光伏组件根据要求可以并联也可以串联，也可以串并联混合连接。

例如用4个12V的PV组件设计一个24V的离网系统。

16个34V的PV组件设计一个由两个串联部分组成的并网系统第二针对逆变器型号连接组件各种型号的逆变器可配对的组件数量是一定的，可以根据逆变器的支路数量来分配各组组件的连接数量，如图所示独立光伏发电系统主要组成部分1. 光伏阵列2. 光伏3. 蓄电池组4. 逆变器5. 监控系统6. 负载并网光伏发电系统主要组成部分1. 光伏阵列2. 并网逆变器3. 公共电网4. 监控系统[3]分布式光伏发电系统主要组成部分1. 光伏阵列2. 直流汇流箱3. 直流配电柜4. 并网逆变器5. 交流配电柜6. 负载7. 公共电网8. 监控系统独立太阳能光伏发电是指太阳能光伏发电不与电网连接的发电方式，典型特征为需要用蓄电池来存储夜晚用电的能量。

光伏组件问题系列总结——电池片串联电阻与并联电阻1.0绪论组件厂家在进行产品功率测试时，会有曲线异常的情况出现。

在分析组件异常情况时，需要考虑组件串、并联电阻对组件功率的影响。

因此有必要研究电池片串、并联电阻的组成及其影响。

2.0串、并联电阻的组成太阳能电池有寄生串联和并联电阻伴随。

两种寄生电阻都减小填充因子。

2.1串联电阻串联电阻Rs主要是半导体材料的基体电阻，金属体电阻及连接电阻、金属和半导体连接产生的电阻，即串联电阻=硅片基体电阻+横向电阻+电极电阻+接触电阻。

图1串联电阻组成示意图基体电阻由硅片的品质决定。

扩散方块电阻可以调节，但又伴随着结深的变化。

栅线电阻主要靠丝网印刷参数决定，重要的是栅线的清晰度和高宽比（越大越好）。

当然，若单纯的减少串联电阻，栅线可以很宽，但高度较低，这样会增大遮光面积。

接触电阻主要看电极印刷效果、烧结的效果等。

2.2并联电阻并联电阻Rsh主要由于p-n结不理想或在结附近有杂质，这些都能导致结短路，尤其是在电池边缘处。

并联电阻反映的是电池的漏电水平。

漏电流理论上可以归结到并联电阻上。

并联电阻影响太阳电池开路电压，Rsh减小会使开路电压降低，但对短路电流基本没有影响。

并联电阻过小可能由一下原因引起：边缘漏电（刻蚀未完全、印刷漏浆）。

基体内杂质和微观缺陷。

PN结局部短路（扩散结过浅、制绒角锥体颗粒过大）。

3.0 串、并联电阻的影响3.1 串联电阻对填充因子的影响因为填充因子决定着电池输出功率，因此最大输出功率受串联电阻影响，可以近似表示为：如果太阳能电池内阻定义为：串联电阻Rs 影响短路电流，Rs 增大会使短路电流降低，而对开路电压没有影响。

串联电阻的影响如图2。

图2：串联电阻对填充因子的影响3.2 并联电阻对填充因子的影响类似的并联电阻，可以定义为：并联电阻对填充因子的影响如图3.12 所示。

图3 太阳能电池中并联电阻对填充因子的影响在串联和并联电阻都存在情况下，太阳能电池IV 曲线可以用下式表示：（作者微信公众账号：光伏经验网）。

光伏组件问题系列总结——电池片串联电阻与并联电阻1.0绪论组件厂家在进行产品功率测试时，会有曲线异常的情况出现。

在分析组件异常情况时，需要考虑组件串、并联电阻对组件功率的影响。

因此有必要研究电池片串、并联电阻的组成及其影响。

2.0串、并联电阻的组成太阳能电池有寄生串联和并联电阻伴随。

两种寄生电阻都减小填充因子。

2.1串联电阻串联电阻Rs主要是半导体材料的基体电阻，金属体电阻及连接电阻、金属和半导体连接产生的电阻，即串联电阻=硅片基体电阻+横向电阻+电极电阻+接触电阻。

图1串联电阻组成示意图基体电阻由硅片的品质决定。

扩散方块电阻可以调节，但又伴随着结深的变化。

栅线电阻主要靠丝网印刷参数决定，重要的是栅线的清晰度和高宽比（越大越好）。

当然，若单纯的减少串联电阻，栅线可以很宽，但高度较低，这样会增大遮光面积。

接触电阻主要看电极印刷效果、烧结的效果等。

2.2并联电阻并联电阻Rsh主要由于p-n结不理想或在结附近有杂质，这些都能导致结短路，尤其是在电池边缘处。

并联电阻反映的是电池的漏电水平。

漏电流理论上可以归结到并联电阻上。

并联电阻影响太阳电池开路电压，Rsh减小会使开路电压降低，但对短路电流基本没有影响。

并联电阻过小可能由一下原因引起：边缘漏电（刻蚀未完全、印刷漏浆）。

基体内杂质和微观缺陷。

PN结局部短路（扩散结过浅、制绒角锥体颗粒过大）。

3.0 串、并联电阻的影响3.1 串联电阻对填充因子的影响因为填充因子决定着电池输出功率，因此最大输出功率受串联电阻影响，可以近似表示为：如果太阳能电池内阻定义为：串联电阻Rs 影响短路电流，Rs 增大会使短路电流降低，而对开路电压没有影响。

串联电阻的影响如图2。

图2：串联电阻对填充因子的影响3.2 并联电阻对填充因子的影响类似的并联电阻，可以定义为：并联电阻对填充因子的影响如图3.12 所示。

图3 太阳能电池中并联电阻对填充因子的影响在串联和并联电阻都存在情况下，太阳能电池IV 曲线可以用下式表示：（作者微信公众账号：经验网）。

太阳能板并联问题Solar panels are a popular renewable energy source that uses sunlight to generate electricity. When it comes to connecting multiple solar panels together, there are two main ways to do it: in series or in parallel.太阳能电池板是一种流行的可再生能源来源，利用阳光来发电。

当涉及将多个太阳能电池板连接在一起时，有两种主要方法：串联和并联。

In a series connection, the positive terminal of one solar panel is connected to the negative terminal of the next panel, and so on. This increases the total voltage output but keeps the current the same as that of a single panel.在串联连接中，一个太阳能电池板的正端连接到下一个电池板的负端，依此类推。

这会增加总电压输出，但保持电流与单个电池板相同。

On the other hand, a parallel connection involves connecting all the positive terminals of the solar panels together and all the negativeterminals together. This keeps the voltage the same as that of a single panel but increases the total current output.另一方面，并联连接涉及将所有太阳能电池板的正端连接在一起，所有的负端连接在一起。

光伏发电系统的组成和结构光伏发电系统是一种通过太阳能将光能转化为电能的系统。

它由多个组件和设备组成，这些组件和设备之间相互协作，实现太阳能的捕获、转换和利用。

本文将介绍光伏发电系统的组成和结构，详细解释每个组件的功能和作用。

一、光伏发电系统的主要组成部分1. 太阳能电池板（光伏电池板）太阳能电池板是光伏发电系统的核心组件，由若干个光伏电池片组成。

其主要功能是将太阳光转化为直流电能。

太阳能电池板一般安装在户外，以接收充足的阳光。

2. 支架系统支架系统是用来支持和固定太阳能电池板的设备，通常由金属材料制成。

支架系统的设计需要考虑到太阳能电池板的角度和方向，以最大程度地捕捉太阳能，并确保太阳能电池板的安全稳定运行。

3. 逆变器逆变器是将太阳能电池板产生的直流电能转换为交流电能的设备。

由于大多数家庭和工业设备使用的是交流电，在光伏发电系统中需要逆变器来将直流电转换为交流电，以供电器设备使用。

4. 电池（可选）电池是光伏发电系统中的一个可选组件。

它们用于存储太阳能转化的电能，以便在夜间或天气不好时使用。

电池的容量大小决定了系统存储和使用能量的能力。

二、光伏发电系统的工作原理光伏发电系统的工作原理是将太阳能转化为电能。

当太阳能电池板接收到阳光时，光能被光伏电池片吸收，并激发出电子。

这些电子通过电池板的导线流动，形成直流电。

通过逆变器，直流电被转换为交流电，以满足家庭或工业设备的电能需求。

三、光伏发电系统的结构光伏发电系统的结构可以根据应用场景和功率需求的不同而有所差异。

以下是一个常见的光伏发电系统结构示例：1. 单一轴或双轴跟踪系统（可选）这种结构中，太阳能电池板通过单一轴或双轴跟踪系统可自动调整角度和方向，以最大程度地捕捉太阳光。

这种跟踪系统通常用于大型光伏发电站或商业项目中。

2. 串联或并联连接太阳能电池板可以通过串联或并联连接在一起，以提供所需的电流和电压。

串联连接可以增加电压，而并联连接可以增加电流。

并网逆变器接线方法
并网逆变器是一种用于将直流电转换为交流电的设备，常见于太阳能发电系统中。

根据具体型号和设计，接线方式可能会有所差异。

以下是一种常见的并网逆变器接线方法：
1. 如果你的太阳能电池板电压较高，需要使用多个太阳能电池板并联（串联）以满足逆变器的工作要求。

2. 将每个太阳能电池板的正极（+）和负极（-）分别连接到一个绝缘连接器或者接线盒。

接线盒中通常会有多个端子。

3. 找到并网逆变器的直流输入端子。

这些端子通常标有“PV+”和“PV-”。

4. 将各个太阳能电池板的正极（+）连接到并网逆变器的“PV+”端子上，将各个太阳能电池板的负极（-）连接到并网逆变器的“PV-”端子上。

你可能需要使用适当的接线工具，如螺丝刀或电线钳，以确保插头牢固连接。

5. 找到并网逆变器的交流输出端子。

这些端子通常标有“L1”、“L2”和“L3”（对三相逆变器而言）。

6. 使用电缆将并网逆变器的交流输出端子连接到交流电载荷（例如家庭电网）的电源输入端子上。

确保正确地连接到每个相位（L1、L2、L3）。

7. 根据逆变器的要求，可能需要调整一些设置，如输入电压范围和抑制噪音。

请注意，以上仅为一种常见的接线方法，具体接线方法可能会因逆变器型号和制造商而有所不同。

在进行接线之前，请务必仔细阅读并遵循并网逆变器的安装手册和说明书，并且如果不确定，请咨询专业电气工程师的建议和帮助。

此外，接线操作应由经过适当培训和有经验的专业人员进行。

并联和串联太阳电池
并联和串联是太阳能电池板连接的两种常见方式。

在并联连接中，正极与正极相连，负极与负极相连，从而增加了电流的输出。

而在串联连接中，将一个电池板的正极与另一个电池板的负极相连，从而增加了电压的输出。

这两种连接方式各有其优势和应用场景。

首先来看并联连接。

当太阳电池板并联连接时，多块电池板的
正极和负极分别相连，这样可以增加整个系统的电流输出。

这种连
接方式适合于需要增加电流输出的情况，比如在低光照条件下或者
需要较高电流输出的应用中。

并联连接可以减小阴影对整个系统的
影响，因为即使其中一块电池板被部分遮挡，其他电池板仍然可以
正常工作。

此外，并联连接还可以降低系统的故障率，因为即使其
中一块电池板出现故障，其他电池板仍然可以正常工作。

接下来是串联连接。

当太阳电池板串联连接时，多块电池板的
正负极依次相连，这样可以增加整个系统的电压输出。

串联连接适
合于需要增加电压输出的情况，比如在需要远距离输送电能或者需
要较高电压输出的应用中。

串联连接可以减小线路损耗，因为在输
送电能时，较高的电压可以减小线路上的电流，从而减小线路损耗。

此外，串联连接还可以提高系统的效率，因为在一些应用中，需要
较高的电压输出才能正常工作，比如在一些逆变器和电动汽车中。

总的来说，并联连接和串联连接各有其适用的场景，需要根据具体的应用需求来选择合适的连接方式。

在实际应用中，也可以采用混合连接的方式，根据实际情况来灵活配置太阳能电池板的连接方式，以获得最佳的电能输出效果。

瓦数并联串联全文共四篇示例，供读者参考第一篇示例：瓦数并联串联是电路中常见的连接方式，用来调节电路的电压和电流，达到不同功率需求。

瓦数并联串联的原理简单易懂，但是在实际应用中需要注意一些细节，以避免电路出现故障或危险。

本文将从瓦数并联串联的基本原理、应用场景以及注意事项等方面进行详细介绍。

一、瓦数并联串联的基本原理瓦数并联串联是电路中两种常见的连接方式，用来调节电路的功率。

在并联连接中，多个电器并联连接在一起，电器各自独立工作，共享电压，电流不同。

而在串联连接中，多个电器依次连接在一起，电器共享电流，电压不同。

在实际应用中，瓦数并联串联常用于多个电器共用一个电源的情况。

在家用电器中，我们常常会将多个家电连接在一起，通过并联或串联的方式来调节功率。

通过合理的瓦数并联串联连接方式，可以有效控制电路的功率输出，满足用户的需求。

1. 家用电器在家庭中，常见的电器如灯具、电热水壶、电吹风等都需要连接在电源上进行使用。

通过瓦数并联串联的方式，可以根据实际需求来选择不同的连接方式，以满足功率需求。

当我们需要同时使用两个电器时，可以选择将它们并联连接在同一个电源上，这样两个电器可以同时工作，功率相加。

而当我们需要将两个电器连接在一起工作时，可以选择将它们串联连接，这样电器可以按顺序工作，功率不变。

2. 工业领域在太阳能电池板的连接中，也常常用到并联和串联连接方式。

通过多个太阳能电池板的并联或串联连接，可以有效调节电路的电压和电流，提高太阳能电池板的效率。

1. 确保电器的额定功率在进行瓦数并联串联连接时，需要确保连接的电器的额定功率和电压一致。

如果连接的电器功率不匹配，可能会导致电器烧坏或电路故障。

2. 避免电路短路在进行瓦数并联串联连接时，需要注意避免电路短路。

电路短路可能会导致电器损坏，甚至造成火灾等严重后果。

在连接电器时需要注意绝缘，确保电路连接正常。

3. 良好的散热和通风在使用电器时，需要注意保持良好的散热和通风。
