蜂窝移动通信直放站技术

宏站、微基站、直放站、射频拉远基站区分在小区制移动通信网络中，通常采用正六边形无线小区邻接构成面状服务区。

由于服务区的形状很像蜂窝，这种网络便被称为蜂窝式网络。

宏蜂窝(macrocell), 传统的蜂窝式网络由宏蜂窝小区（macrocell）构成，每小区的覆盖半径大多为1km～25km，基站天线尽可能做得很高。

在实际的macrocell内，通常存在着两种特殊的微小区域。

一是“盲点”，由于电波在传播过程中遇到障碍物而造成的阴影区域，该区域通信质量严重低劣；二是“热点”，由于空间业务负荷的不均匀分布而形成的业务繁忙区域，它支持macrocell中的大部分业务。

以上两“点”问题的解决，往往依靠设置直放站、分裂小区等办法。

除了经济方面的原因外，从原理上讲，这两种方法也不能无限制地使用，因为扩大了系统覆盖，通信质量要下降；提高了通信质量，往往又要牺牲容量。

近年来，随着业务需求的剧增，这些方法更显捉襟见时，这样便产生了微蜂窝技术。

微蜂窝小区(microcell)的覆盖半径为30m～300m，基站天线低于屋顶高度，传播主要沿着街道的视线进行，信号在楼顶的泄露小。

因此，microcell最初被用来加大无线电覆盖，消除macrocell中的“盲点”。

由于低发射功率的microcell基站允许较小的频率复用距离，每个单元区域的信道数量较多，因此业务密度得到了巨大的增长，且RF干扰很低，将它安置在macrocell的“热点”上，可满足该微小区域质量与容量两方面的要求。

微蜂窝（ microcell ）是在宏蜂窝的基础上发展起来的一门技术。

与宏蜂窝相比，它的发射功率较小，一般在 2W 左右；覆盖半径大约为 100m ～ 1km ；基站天线置于相对低的地方，如屋顶下方，高于地面 5m ～ 10m ，无线波束折射、反射、散射于建筑物间或建筑物内，限制在街道内部。

可满足该微小区域质量与容量两方面的要求。

1，宏基站，直白点，铁塔站，比较大的那种，一个站覆盖几十公里.容量大，需要机房，可靠性较好，维护方便。

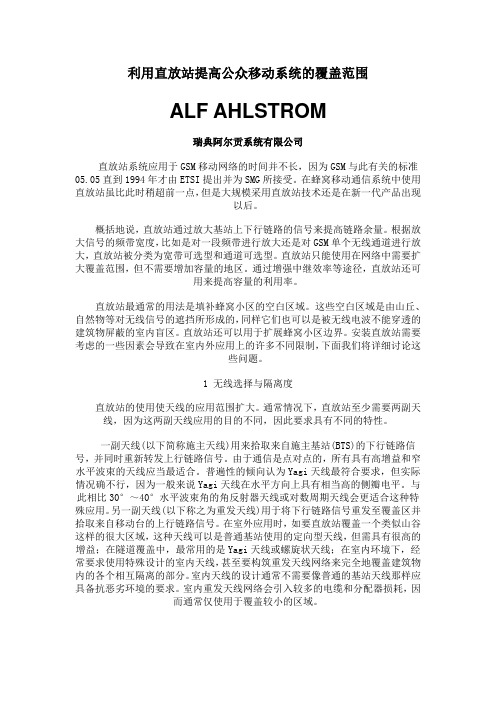

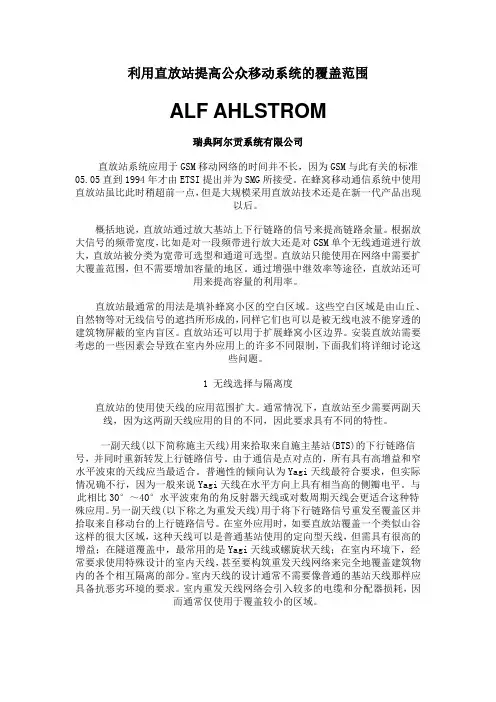

利用直放站提高公众移动系统的覆盖范围ALF AHLSTROM瑞典阿尔贡系统有限公司直放站系统应用于GSM移动网络的时间并不长，因为GSM与此有关的标准05.05直到1994年才由ETSI提出并为SMG所接受。

在蜂窝移动通信系统中使用直放站虽比此时稍超前一点，但是大规模采用直放站技术还是在新一代产品出现以后。

概括地说，直放站通过放大基站上下行链路的信号来提高链路余量。

根据放大信号的频带宽度，比如是对一段频带进行放大还是对GSM单个无线通道进行放大，直放站被分类为宽带可选型和通道可选型。

直放站只能使用在网络中需要扩大覆盖范围，但不需要增加容量的地区。

通过增强中继效率等途径，直放站还可用来提高容量的利用率。

直放站最通常的用法是填补蜂窝小区的空白区域。

这些空白区域是由山丘、自然物等对无线信号的遮挡所形成的，同样它们也可以是被无线电波不能穿透的建筑物屏蔽的室内盲区。

直放站还可以用于扩展蜂窝小区边界。

安装直放站需要考虑的一些因素会导致在室内外应用上的许多不同限制，下面我们将详细讨论这些问题。

1 无线选择与隔离度直放站的使用使天线的应用范围扩大。

通常情况下，直放站至少需要两副天线，因为这两副天线应用的目的不同，因此要求具有不同的特性。

一副天线(以下简称施主天线)用来拾取来自施主基站(BTS)的下行链路信号，并同时重新转发上行链路信号。

由于通信是点对点的，所有具有高增益和窄水平波束的天线应当最适合。

普遍性的倾向认为Yagi天线最符合要求，但实际情况确不行，因为一般来说Yagi天线在水平方向上具有相当高的侧瓣电平。

与此相比30°～40°水平波束角的角反射器天线或对数周期天线会更适合这种特殊应用。

另一副天线(以下称之为重发天线)用于将下行链路信号重发至覆盖区并拾取来自移动台的上行链路信号。

在室外应用时，如要直放站覆盖一个类似山谷这样的很大区域，这种天线可以是普通基站使用的定向型天线，但需具有很高的增益；在隧道覆盖中，最常用的是Yagi天线或螺旋状天线；在室内环境下，经常要求使用特殊设计的室内天线，甚至要构筑重发天线网络来完全地覆盖建筑物内的各个相互隔离的部分。

国人通信股份GSM/TD-L无线宽带直放站(1/2W)SGR-R3B1D-1/2(G_TD-L)/A3 V1.0产品规格说明书SAP编号：版本：V1.0生效日期：2015-3-10：国人通信股份本文件之属国人通信所有，未经书面批准不得随意复制外传。

目录1.围 (1)2.参考标准 (1)3.执行标准 (1)4.整机射频指标 (2)5.整机监控指标 (4)6.安全要求 (4)6.1.接地导体电阻和连接电阻 (4)6.2.抗电强度 (5)6.3.通信口的抗电强度 (5)6.4.接触电流 (6)7.电磁兼容要求 (6)8.设备防雷指标要求 (6)9.设计及工艺要求 (6)9.1.铭牌、结构及接口要求 (6)9.2.工艺要求 (7)10.例行实验 (8)11.接口定义 (8)12.结构要求 (8)13.电源适应性要求 (9)14.通用技术要求 (9)1.围本文件规定了《GSM/TD-L无线宽带直放站》的射频、监控技术指标以及整机的端口和结构等。

本文件适用于《GSM/TD-L无线宽带直放站》的产品设计、验证、生产、采购以及质量检验等各个环节。

产品目录见下表：2.参考标准➢GB/T 2423.1-2001《电工电子产品环境试验第2部分: 试验方法试验A: 低温》➢GB/T 2423.2-2001《电工电子产品环境试验第2部分: 试验方法试验B: 高温》➢GB/T 2423.9-2001《电工电子产品环境试验第2部分: 试验方法试验Cb: 设备用恒定湿热》➢GB15842-1995《移动通信设备安全要求和试验方法》➢YD/T282－2000《通信设备可靠性通用试验方法》➢YD1139-2001《900MHz/1800MHz TDMA 数字蜂窝移动通信系统的电磁兼容要求和测量方法，第二部分：基站及其辅助设备》➢IEC60950-1999《信息技术设备的安全》➢YDT952《900MHz 1800MHz GSM直放站技术要求和测试方法》3.执行标准本产品必须符合以下标准规定：➢《中国移动直放站监控系统功能规1.0.1》➢《中国移动直放站监控系统设备验收规1.0.1》➢《中国移动直放站监控系统数据需求规1.0.1》➢《中国移动直放站设备网管接口技术规1.0.1》➢《中国移动GSM数字直放站技术规v1.0.0》➢《中国移动GSM数字直放站测试规v1.0.0》4.整机射频指标表1 GSM系统主要技术指标移动GSM数字直放站测试规v1.0.0》及YD/T 1337-2005《900/1800MHz TDMA数字蜂窝移动通信网直放站技术要求和测试方法》中之规定表2 TD-LTE（F频段）系统主要技术指标5.整机监控指标必须符合中国移动《中国移动直放站监控系统功能规V1.0.1》、《中国移动直放站监控系统设备验收规V1.0.1》、《中国移动直放站监控系统数据需求规V1.0.1》、《中国移动直放站设备网管接口技术规V1.0.1》，可接入目前的直放站网管平台统一管理。

移动通信直放站系统基础知识培训资料之移动通信直放站系统基础知识二O O 四年三月目录一、移动通信概述二、GSM数字移动通信三、CDMA数字移动通信四、PHS通信系统五、射频、光纤、网络知识Sunnada工程技术培训书籍√移动通信直放站系统基础知识综合覆盖系统综合覆盖系统工程材料介绍工程作业指导书工程施工规范汇编：林书沉、黄环球2004、3移动通信概述1．移动通信概述移动通信是指通信双方至少有一方在移动状态中进行信息的传输和交换。

由于广泛地利用了通信工具，替代了出差、联系工作，即可大量节约能源，又可节约大量的旅途时间，提高了社会生产、流通领域各个环节的速度和效率，创造出更多、更高的社会经济价值。

1.1移动通信发展移动通信起始于20世纪20年代，是20世纪的重大成就之一。

在1895年发明了无线电之后，有关人士将莫尔斯电报用于船舶通信上，曾在1912年的一次海难中起到了通信作用，使得695人获救生还。

从此开始了移动通信的发展。

自20世纪70年代后期第一代蜂窝网（1G）在美国、日本和欧洲国家为公众开放使用以来，频谱资源的不足和模拟电子技术的局限性制约着蜂窝移动通信的发展。

直至1990年，泛欧数字蜂窝网正式向公众开放使用，采用数字时分多址（TDMA）技术，信道带宽200kHz,使用新的900MHz频谱，称为GSM（全球移动通信系统）系统，属于第二代蜂窝网（2G），这是具有现代网络特征的第一个全球数字蜂窝移动通信系统，从而使GSM成为世界上最流行的数字蜂窝网标准，随后，世界各国政府又联合制定了GSM的等效技术标准――DCS1800，它在1．8～2GHz上提供个人通信业务（PCS）。

1991年开始使用数字时分多址（TDMA），1993年又有基于码分多址（CDMA）的数字蜂窝移动通信系统，分别称为IS-54和IS-95。

20世纪90年代后，第二代数字蜂窝网广泛使用，数字通信技术成为大势所趋，2G除了提供移动手机互通电话外，还容许移动用户的手机或便携电脑实现数据通信。

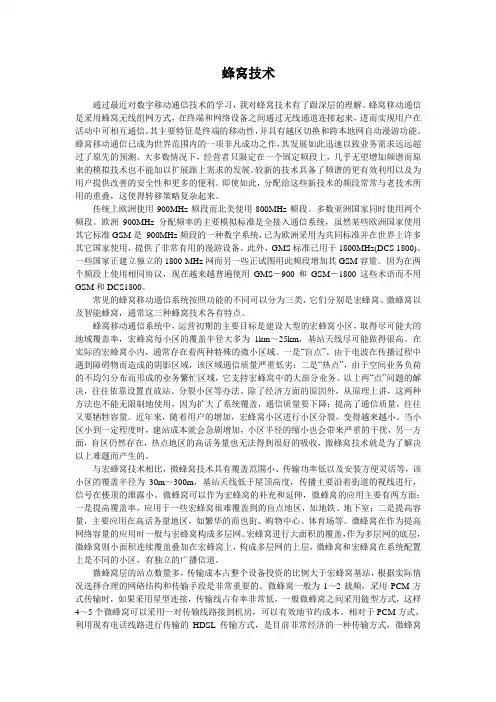

蜂窝技术通过最近对数字移动通信技术的学习，我对蜂窝技术有了跟深层的理解。

蜂窝移动通信是采用蜂窝无线组网方式，在终端和网络设备之间通过无线通道连接起来，进而实现用户在活动中可相互通信。

其主要特征是终端的移动性，并具有越区切换和跨本地网自动漫游功能。

蜂窝移动通信已成为世界范围内的一项非凡成功之作，其发展如此迅速以致业务需求远远超过了原先的预测。

大多数情况下，经营者只限定在一个固定频段上，几乎无望增加频谱而原来的模拟技术也不能加以扩展跟上需求的发展。

较新的技术具备了频谱的更有效利用以及为用户提供改善的安全性和更多的便利。

即使如此，分配给这些新技术的频段常常与老技术所用的重叠，这使得转移策略复杂起来。

传统上欧洲使用900MHz频段而北美使用800MHz频段。

多数亚洲国家同时使用两个频段。

欧洲900MHz分配频率的主要模拟标准是全接入通信系统，虽然某些欧洲国家使用其它标准GSM是900MHz频段的一种数字系统，已为欧洲采用为共同标准并在世界上许多其它国家使用，提供了非常有用的漫游设备。

此外，GMS标准已用于1800MHz(DCS 1800)。

一些国家正建立独立的1800 MHz网而另一些正试图用此频段增加其GSM容量。

因为在两个频段上使用相同协议，现在越来越普遍使用GMS－900和GSM－1800这些术语而不用GSM和DCS1800。

常见的蜂窝移动通信系统按照功能的不同可以分为三类，它们分别是宏蜂窝、微蜂窝以及智能蜂窝，通常这三种蜂窝技术各有特点。

蜂窝移动通信系统中，运营初期的主要目标是建设大型的宏蜂窝小区，取得尽可能大的地域覆盖率，宏蜂窝每小区的覆盖半径大多为1km～25km，基站天线尽可能做得很高。

在实际的宏蜂窝小内，通常存在着两种特殊的微小区域。

一是“盲点”，由于电波在传播过程中遇到障碍物而造成的阴影区域，该区域通信质量严重低劣；二是“热点”，由于空间业务负荷的不均匀分布而形成的业务繁忙区域，它支持宏蜂窝中的大部分业务。

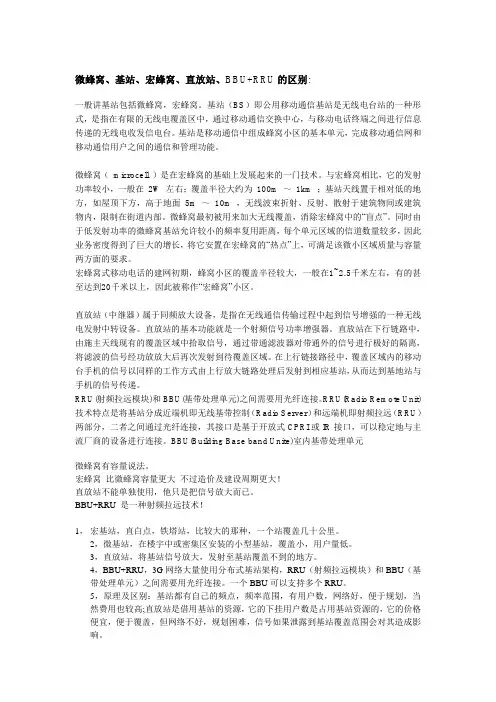

微蜂窝、基站、宏蜂窝、直放站、BBU+RRU的区别:一般讲基站包括微蜂窝，宏蜂窝。

基站（BS）即公用移动通信基站是无线电台站的一种形式，是指在有限的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。

基站是移动通信中组成蜂窝小区的基本单元，完成移动通信网和移动通信用户之间的通信和管理功能。

微蜂窝（microcell ）是在宏蜂窝的基础上发展起来的一门技术。

与宏蜂窝相比，它的发射功率较小，一般在2W 左右；覆盖半径大约为100m ～1km ；基站天线置于相对低的地方，如屋顶下方，高于地面5m ～10m ，无线波束折射、反射、散射于建筑物间或建筑物内，限制在街道内部。

微蜂窝最初被用来加大无线覆盖，消除宏蜂窝中的“盲点”。

同时由于低发射功率的微蜂窝基站允许较小的频率复用距离，每个单元区域的信道数量较多，因此业务密度得到了巨大的增长，将它安置在宏蜂窝的“热点”上，可满足该微小区域质量与容量两方面的要求。

宏蜂窝式移动电话的建网初期，蜂窝小区的覆盖半径较大，一般在1~2.5千米左右，有的甚至达到20千米以上，因此被称作“宏蜂窝”小区。

直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。

RRU(射频拉远模块)和BBU(基带处理单元)之间需要用光纤连接。

RRU(Radio Remote Unit)技术特点是将基站分成近端机即无线基带控制（Radio Server）和远端机即射频拉远（RRU）两部分，二者之间通过光纤连接，其接口是基于开放式CPRI或IR接口，可以稳定地与主流厂商的设备进行连接。

移动直放站技术规范文档移动通信直放站技术规范资料一、移动通信网络基础知识移动通信：指利用无线信道进行移动体之间或移动体与固定体之间的相互通信。

通信网的三个基本要素是：终端、传输系统和交换系统。

模拟通信网（频分制）：终端、传输和交换系统都是以模拟方式实现的通信网。

数字通信网（时分制）：终端、传输和交换系统都是以数字方式实现的通信网。

信道：传输信号的通道。

蜂窝：用正六边形无线小区（又称蜂窝小区）邻接构成的整个通信面状服务区的形状很象蜂窝，故形象地称为蜂窝状网（Cellular System）,也称为蜂窝移动通信网。

盲区: ①无基站下行信号或下行信号微弱,小于-95dBm的区域.②下行信号电平良好,上行信号微弱的地方.③下行信号电平良好,但接收的下行信号中有多个基站信号,信号强度相差不大时,也可认定为盲区.施主天线：对着基站方向，接收基站下行信号的天线，也叫前向天线重发天线：对着移动台方向发射基站下行信号，对欲覆盖区进行信号覆盖的天线，也叫反向天线。

二、体制介绍GSM（Global System Mobile）技术：为1992年欧洲标准化委员会统一推出的标准，它采用数字通信技术，统一的网络标准，使通信质量得以保证，并可以开发出更多的新业务供用户使用。

GSM移动通信网的传输速度为9.6K/s。

目前，全球的GSM移动用户已经超过5亿，覆盖了1/12的人口，GSM技术在世界数字移动电话领域所占的比例已经超过70%。

由于GSM相对模拟移动通讯技术是第二代移动通信技术，所以简称2G。

a)工作频段a)频道间隔相邻两频道间隔为200KHz，每个频道采用时分多址接入TDMA 方式。

每一频点（频道或叫载频TRX）上可分为8个时隙。

每一时隙为一个信道。

因此，一个TRX最多有8个移动用户同时使用。

GPRSGPRS（通用无线分组业务：General Packet Radio Service）是一种基于GSM系统的无线分组交换技术，提供端到端的，广域的无线IP连接。
