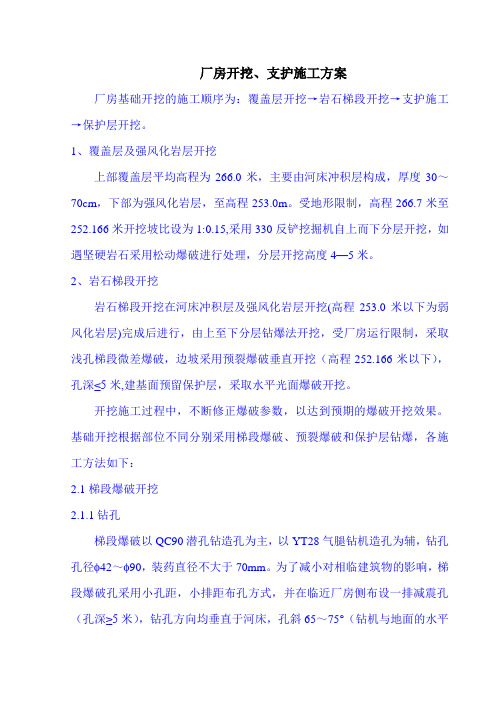

厂房开挖支护施工方案
厂房开挖、支护施工方案厂房基础开挖的施工顺序为：覆盖层开挖→岩石梯段开挖→支护施工→保护层开挖。
1、覆盖层及强风化岩层开挖上部覆盖层平均高程为266.0米，主要由河床冲积层构成，厚度30～70cm，下部为强风化岩层，至高程253.0m。
受地形限制，高程266.7米至252.166米开挖坡比设为1:0.15,采用330反铲挖掘机自上而下分层开挖，如遇坚硬岩石采用松动爆破进行处理，分层开挖高度4—5米。
2、岩石梯段开挖岩石梯段开挖在河床冲积层及强风化岩层开挖(高程253.0米以下为弱风化岩层)完成后进行，由上至下分层钻爆法开挖，受厂房运行限制，采取浅孔梯段微差爆破，边坡采用预裂爆破垂直开挖（高程252.166米以下），孔深≤5米,建基面预留保护层，采取水平光面爆破开挖。
开挖施工过程中，不断修正爆破参数，以达到预期的爆破开挖效果。
基础开挖根据部位不同分别采用梯段爆破、预裂爆破和保护层钻爆，各施工方法如下：2.1梯段爆破开挖2.1.1钻孔梯段爆破以QC90潜孔钻造孔为主，以YT28气腿钻机造孔为辅，钻孔孔径φ42～φ90，装药直径不大于70mm。
为了减小对相临建筑物的影响，梯段爆破孔采用小孔距，小排距布孔方式，并在临近厂房侧布设一排减震孔（孔深≥5米），钻孔方向均垂直于河床，孔斜65～75°（钻机与地面的水平夹角）。
2.1.2装药、联网爆破主爆破孔以岩石乳化炸药为主，采取柱状分段不耦合装药；岩石爆破单位耗药量为0.4—0.56kg/m3。
梯段爆破采用微差爆破网络，采用1—15段毫秒导爆管连网，电雷管起爆。
分段起爆药量按照《水利水电施工技术规范》控制，根据经验公式V=K（Q1/3/R）α反算得出梯段爆破最大一段起爆药量为8.89kg(电厂停机状态下的爆破药量，如正处于电厂运行时该爆破参作废)。
式中：Q为装药量，V为质点震动速度5cm/s，R为爆破地点至保护对像的水平距离20米，α=1.5，K为系数取150。
地下厂房开挖及支护施工方法说明书
地下厂房开挖及支护施工方法说明书1 工程概况1.1 工作范围和内容XX地下厂房系统(主副厂房、安装间、主变室、尾闸室、尾水洞、交通洞、母线洞、出线洞、排风洞、出线场等)三大动室群的所有工程项目，其具体内容包括覆盖层洞挖、石方洞挖和喷混凝土、锚杆、锚索工程施工及土石方回填。
1.2 工程地质条件地下厂房系统采用主副厂房、主变室与GIS室、尾闸室三大主洞室平行布置方案，方向为N10°E。
主厂房长75.7m，宽18.8m，高36.86m，底板高程2071.14m，包括主机间、副厂房和安装间；主变室长52.7m，宽13.6m，高24.1m，底板高程2088.46m；尾水闸门室长33.4m，宽10.0m，高25.1m，底板高程2078.65m。
主厂房、主变室及尾水闸门室布置于杂谷脑河右岸山体中，地面高程2350～2390m；水平埋深240～280m；顶拱垂直埋深260～280m。
岩体为岩性单一、微风化～新鲜的中厚层状变质砂眼，围岩类别以Ⅲ类为主，具备成洞条件；厂房轴线与主要结构面有较大交角(一般为50°)，洞室围岩整体稳定性较好。
但第（2）组缓倾角节理较发育，且普遍延伸较长，对洞室顶拱的稳定不利；（2）、（4）组及（2）、（5）组结构面组合对内、外侧边墙稳定不利。
此外，各组节理相互切割，易形成楔型块体，施工中可能出现局部失稳，应采取相应的工程处理措施。
根据PD14#平硐进行的环境放射性测试成果，硐内环境性放射氡及其子体的平均当量浓度超标，最大值为2351.35Bqm-3，远高于国家规定标准（≤200 Bqm-3）。
施工期间应加强通风和放射性观测。
尾水洞、交通洞、出线洞和排风洞分别有56.11m、76.47m、89.41m和79.49m的覆盖层洞段。
1.3 主要工程量地下厂房系统开挖支护工程量见表1-1。
1.4 地下厂房洞室群特征参数一览表2 地下厂房系统开挖施工程序框图地下厂房系统开挖施工程序框图见图1-1。
大型地下厂房开挖支护施工技术分析
大型地下厂房开挖支护施工技术分析随着城市化进程的不断推进，大型地下厂房的建设需求也日益增加。
而地下厂房建设中最为关键的环节之一就是开挖支护施工，其质量直接关系到地下厂房的安全和使用效果。
开挖支护施工技术在地下厂房建设中显得尤为重要。
本文将对大型地下厂房开挖支护施工技术进行深入分析，以期为地下厂房建设提供技术指导和参考。
一、大型地下厂房开挖支护的特点1. 地质条件复杂：城市地下层土质多为泥质、粉质土，同时含有地下水、地下管线等复杂地下构造，对开挖支护施工提出了较高的要求。
2. 工作面大：大型地下厂房常常需要开挖数千平米的工作面，支护范围广，支护难度大。
3. 施工周期长：大型地下厂房的开挖支护施工一般都需要较长的时间，对施工工艺和质量要求较高。
4. 安全要求高：地下厂房通常用于重要设施和重要物资的储存，因此对地下厂房的施工安全要求极高。
1. 地面定位和开挖地面定位是地下厂房开挖支护的第一步，它直接决定了后续施工的准确性和顺利性。
地面定位一般包括测量地平和地表标高、进行地下勘察、确定地下管线等工作。
在地面定位时需要根据地下厂房的实际情况选择合适的开挖方式，一般包括：车挖、人工开挖、静压灌注桩挖孔等。
2. 地下支护设计与施工地下支护设计是地下厂房开挖支护施工的重要环节，在地下支护设计时需要考虑地质条件、地下水情况、地下管线分布等因素，选择合适的支护方式和结构。
目前常用的地下支护结构包括：钢支撑、混凝土支撑、钢筋混凝土支护墙、搅拌桩支护等。
在地下支护施工中需要严格按照设计要求进行施工，同时关注支护结构的稳固性和密实性。
3. 基坑排水地下厂房开挖支护中的排水工作是十分重要的一环，地下厂房的开挖常常会引起周围地下水位的变化，因此需要及时进行基坑排水，确保基坑内部的干燥。
常见的基坑排水方式包括：井点式排水、泵站排水、管道排水等。
在进行排水工作时需要注重排水系统的设置和排水效果的控制，避免基坑内部积水对支撑结构和周围环境的影响。
地下厂房工程开挖及支护施工技术
地下厂房工程开挖及支护施工技术摘要：深基坑施工是地下工程建设施工的关键步骤，若缺乏合理的施工工艺，将对深基坑稳定性造成影响，甚至可能导致周边既有建（构）筑物失稳。
通过地下洞室开挖施工动态反馈技术验证了施工的安全性，保证了施工工期，确保了人员安全。
实践表明，按照文章提出的开挖与支护方法可以获得较好的效果，能够为类似工程顺利施工提供指导依据。
关键词：地下厂房；开挖；支护；技术1导言SK水电站厂房布置在Mangial冲沟右岸山体内，水平埋深800m，垂直埋深约430m；整体走向为NE向，厂房与主变室距离约45.2m。
厂房开挖尺寸长135.0m，宽26.0m，高54.9m，高程EL.1351.60m～EL.1296.70m；其中，吊车梁以上开挖跨度27.7m，以下开挖跨度26.0m。
根据厂房结构和开挖设备的选型，厂房开挖共分为7层。
其中厂房第Ⅱ层开挖高度4.2m，高程EL.1342.60m～EL.1338.40m；第Ⅲ层开挖高度8.0m，高程EL.1338.40m～1330.40m；第Ⅳ层开挖高度7.0m，高程EL.1330.40m~1323.40m；第Ⅴ层开挖高度8.0m，高程EL.1323.40m~1315.40m；第Ⅵ层开挖高度8.0m，高程1315.40m~1307.40m；第Ⅶ层开挖高度10.7m，高程EL.1307.40m~1296.70m。
第Ⅱ层及以下开挖支护施工内容主要包括石方洞挖、全注浆砂浆锚杆、喷钢纤维砼、网片、预应力锚索等。
2复杂地质深基坑支护方案比选2.1 钻孔灌注桩排桩支护钻孔灌注桩排桩支护方案为项目部最先确定的方案。
考虑到基坑开挖深度大，且位于河道滩地，为防止桩身偏移和基底隆起，桩底嵌岩1.4m，桩长25m，基坑开挖深度过大，且防渗性能差，对于只有一排混凝土灌注桩进行支护的基坑危险性较大，所以未采用此支护方案。
2.2 水泥搅拌桩+钻孔灌注桩+高压旋喷桩组合支护为了减小钻孔灌注桩桩长，规避溶洞区嵌岩桩施工风险，考虑在原设计基础上，采用水泥搅拌桩加固主动区土体并作止水帷幕，采用高压旋喷桩对坑底加固。
土方开挖时的支护措施
土方开挖时的支护措施土方开挖是建筑工程中常见的一项工作，它是指在建筑施工过程中，对于地面或者地下的土壤进行开挖、挖掘等作业。
在土方开挖过程中，为了保证工程的安全和顺利进行，必须采取一系列的支护措施。
本文将从以下几个方面来介绍土方开挖时的支护措施。
一、土方开挖前的准备工作在进行土方开挖之前，必须进行充分的准备工作。
首先，需要对土方开挖的区域进行勘测和测量，确定开挖的深度和范围。
其次，需要对周围的建筑物、道路、管道等进行检查，确保开挖不会对周围环境造成影响。
最后，需要制定详细的施工方案和安全措施，确保施工过程中的安全和顺利进行。
二、1. 土方开挖时的支撑结构在进行土方开挖时，需要采取一定的支撑结构来保证土方的稳定。
常见的支撑结构包括桩墙、桩柱、钢支撑等。
这些支撑结构可以有效地防止土方坍塌和滑动，保证施工的安全和顺利进行。
2. 土方开挖时的排水措施在进行土方开挖时，由于土方中含有大量的水分，因此需要采取一定的排水措施。
常见的排水措施包括设置排水沟、排水管道等。
这些排水设施可以有效地将土方中的水分排出，保证土方的稳定和施工的顺利进行。
3. 土方开挖时的防护措施在进行土方开挖时，需要采取一定的防护措施来保护施工人员的安全。
常见的防护措施包括设置安全网、安全带等。
这些防护设施可以有效地防止施工人员从高处坠落，保证施工人员的安全。
三、土方开挖后的处理工作在进行土方开挖后，需要进行一定的处理工作。
首先，需要对土方进行清理和整理，保持施工现场的整洁。
其次，需要对土方进行回填和压实，保证土方的稳定和坚固。
最后，需要对周围环境进行修复和恢复，保证施工对周围环境的影响最小化。
结论土方开挖是建筑工程中常见的一项工作，但是它也存在一定的危险性。
为了保证施工的安全和顺利进行，必须采取一系列的支护措施。
在进行土方开挖时，需要进行充分的准备工作，采取一定的支撑结构、排水措施和防护措施。
在土方开挖后，还需要进行一定的处理工作，保证施工对周围环境的影响最小化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引水发电系统主副厂房(安装间)Ⅰ层开挖支护施工技术措施一概述1.1 工程设计概况地下厂房系统布置在引水发电系统中部，包括地下洞室群和地面开关站等工程。
其中地下洞室群以发电厂房、主变洞为主，上下分层、纵横交错的布置有安全兼通风洞、进厂交通洞、母线洞、出线洞（竖井）、进风廊道（竖井）、排水廊道及其他辅助洞室，地下洞室群规模较大。
地下厂房由主厂房和副厂房组成，主厂房包括主机间和安装间。
主机间、安装间、副厂房呈“一”字形布置。
主机间内布置4台机组，安装间布置在主机间左端，副厂房布置在主机间右端。
地下厂房开挖尺寸为196.10m×26.80m×68.55m（长×宽×高），主厂房内安装4台额定容量230MW的立轴混流式水轮发电机组，采用一机一缝的布置方式。
主厂房开挖跨度：岩壁吊车梁以下为26.80m，岩锚梁以上为28.30m。
2#～4#机组段长度均为29m，1#边机组段长度为35m。
另外，厂房系统右端利用安全兼通风洞工程进入；厂房系统左端利用上层排水廊道工程进入。
1.2 地下厂房Ⅰ层概况主厂房布置于河床右岸，主厂房、安装间呈“一”字形布置。
厂房总长度为196.1m，其中安装间长56.7m，主厂房长122.4m。
副厂房长17.0m，厂房顶拱开挖高程1439.15m，厂房最低开挖高程1362.8m。
根据设计蓝图《地下厂房开挖支护图1/8～8/8》（上层排水廊道1#通道），最大开挖长度为220米，最大开挖跨度为28.3米。
主副厂房拱肩以下上下游各设置一条吊顶梁（高1.12m）。
考虑开挖支护施工设备及吊顶梁相关施工方便，地下厂房顶高程为1439.15m，Ⅰ层开挖底高程为1428.6m，最大开挖高度10.55米。
厂房上游侧上层排水廊道的开挖目前已启动，即为尽快形成厂房Ⅰ层左右两侧相向开挖施工创造条件。
地下厂房Ⅰ层开挖中导洞先行，分两次扩挖完成施工。
顶拱及边墙支护形式为系统支护结合随机支护形式。
系统支护：Φ28锚杆为6.0/9.0m长短结合锚杆（外露5.5，5.8/8.5,8.8），间排距3.0×1.5m，间隔布置。
喷C30钢纤维混凝土，厚度20cm；随机支护：无粘结式预应力锚索，长度为20m,N=1600KN，根据设计蓝图显示和设计意图，系统锚杆+挂网+喷混凝土在开挖过程中紧跟掌子面施工完成，局部采用随机支护施工。
地下厂房Ⅰ层具体开挖支护施工主要工程量见下表。
地下厂房Ⅰ层开挖支护施工主要工程量1.3厂房系统地质状况一、基本地质条件地下厂房系统山顶高程大于1800m，地下厂房系统外边墙距边坡水平距离为180～200m，顶部最大埋深380m，上部微新岩体厚度为200～300m。
主要建筑物轴线方向为NW315°，岩层走向为NE3°，二者交角为68°左右，呈大角度相交。
厂房区岩性主要为白垩系下统景星组下段的灰白色、灰绿石英砂岩与紫红色、灰绿色绢云母板岩不等厚互层，岩层产状NE3°NW∠75°～85°，陡倾下游偏岸外，以微风化～新鲜岩体为主，较完整。
主洞内整体上以板岩为主，约占60%，砂岩占40%。
砂岩最大单层厚度20m，板岩一般小于10m。
根据岩性、岩体结构、岩体风化程度及结构面特征等，地下厂房系统以Ⅲ类围岩为主，局部分布有Ⅳ类围岩，以薄层状云母板岩、灰黑色板岩为主。
其中主厂房部位Ⅲ1类围岩约占26.3%～37%；Ⅲ2类围岩占32.6%～37%；Ⅳ类围岩约占34%～40.1%。
主变洞洞室边墙围岩以Ⅲ2类为主，石英砂岩段为Ⅲ1类围岩，总体上Ⅲ1类围岩占27.9%～33.6%，Ⅲ2类围岩占21.7%～27.6%，Ⅳ类围岩占45%。
二、主要工程地质问题评价1、围岩稳定性地下厂房部位以层状岩层为主，均一性较差，未见较大规模的断层发育。
围岩中石英砂岩及灰绿色板岩稳定性较好，紫红色薄层状板岩及灰黑色板岩性状最差，且分布长大层面裂隙及构造裂隙，在一些临空部位，易形成小型组合块体，需及时锚固支护。
根据地下厂房范围内勘探平洞裂隙统计成果，主要发育的裂隙有三组，地下厂房范围内局部有裂隙密集带发育。
裂隙密集带以走向近SN向为主，倾角68°～85°，该密集带为软弱结构面，对地下厂房两端墙围岩稳定性影响较大。
裂隙组合中第①组裂隙与厂房轴线呈48°～55°的角度相交，裂隙为陡倾角，对洞室稳定影响不大；第②裂隙与厂房轴线呈48°～55°角度相交，裂隙为陡倾角，对洞室稳定影响也不大，但①组、②组裂隙组合易构成不稳定块体，对顶拱有不利影响；该种组合在端墙与边墙相交部位出现时，所形成的块体稳定性较差，需引起足够重视；第③组裂隙为近东西向缓倾角裂隙，该组裂隙与厂房轴线呈小角度相交，对厂房洞室顶拱稳定较为不利。
综合分析，地下厂房洞室成洞条件总体较好，洞室围岩整体稳定，局部位置受裂隙组合切割可能形成不稳定块体，施工过程中针对这些不稳定块体需及时采取适当的支护措施。
2、岩爆问题地下厂房区最大埋深240m，岩层主要由绢云母板岩和砂岩组成，根据地层岩性、构造以及地应力测试成果综合分析，开挖过程中地下洞群围岩发生岩爆的可能性很小。
3、地下洞室涌水问题地下厂房洞室处于枢纽电站各建筑物的最低部位。
澜沧江天然水位1405m，高于地下厂房底板约35m，水库正常蓄水位1477m，高于厂房顶拱约37m，厂房区天然地下水位高程约为1490～1510m，高出厂房顶拱约50～80m。
从厂房区勘探平洞揭示的地下水活动情况看，局部洞段在裂隙发育处有渗水、滴水及线状流水等现象。
将厂房洞室作为一个地下集水廊道考虑，根据地下厂房钻孔内压水试验成果，水库蓄水运行期在不考虑防渗处理措施的前提下，估算厂房洞室涌水量约为2300m3/d。
因此，施工过程中应注意沿裂隙密集带集中渗水的可能，适当加强排水措施。
参考地下厂房基坑涌水估算成果，水库蓄水运行期在不考虑防渗处理措施的前提下，估算主变洞涌水量约为350m3/d。
1.4施工依据1）大华桥引水发电系统土建及金属结构安装工程招投标文件姐合同（DHQ/C2）;2) 《地下厂房开挖支护图1/8～8/8,（BJJ142S-H5-3-1～8）》；3）《地下厂房洞群布置图,（BJJ142S-H5-1-1）》；二、地下厂房Ⅰ层施工安排2.1 施工方案说明由于目前地下厂房只有右侧端墙通风兼安全洞已完成，左侧端墙的上层排水廊道正在施工，现阶段开挖施工只能从通风兼安全洞在厂右0+37.2处开始施工。
为解决施工通风及施工进度安排需尽早形成两头进尺施工情况。
尤其是在上层排水廊道与厂房通风机房交界处形成跨度约15.4m的三角不稳定岩体，在岩石较为破碎、裂隙发育较多的地质条件下，安全隐患较大；另外需要在上层排水廊道与通风机房连接段扩大并形成足够的施工空间及通道，至少需要8米宽的施工通道，以满足设备通行。
结合目前实际情况和现状，为加快施工进度，降低难度，经过综合研究我部采取先开挖7.7m×7.1m的城门洞型中导洞，后两次边墙扩挖的方式进行地下厂房拱顶第Ⅰ层开挖施工。
2.2施工分区、分块地下厂房Ⅰ层开挖由通风兼安全洞在厂房右侧进入厂房进行单向开挖，待厂房上游侧上层排水廊道及左侧通风机房贯通后，厂房左右侧形成双向开挖。
开挖时采用Ⅰ-1区中导洞先行，中导洞断面为7.7m×7.1m（宽×高），两侧扩挖Ⅰ-2区及Ⅰ-3区跟进，各区之间及两侧扩挖采用错距开挖，错距大于30m。
两侧边墙与拱角开挖错距10米施工。
两侧扩挖Ⅰ-2区及Ⅰ-3区整体按照中导洞的划分桩号进行划分，待具备同时作业空间后，再开始两侧边墙开挖施工，上下游边墙各自设置四个区域进行大规模开挖施工。
具体开挖分区布置详见附图01。
2.4 开挖程序根据厂房现有布置施工通道，厂房Ⅰ层施工主要通道为：通风兼安全洞、厂房上游侧上层排水廊道。
根据道路的这一布置特点，我部就施工程序进行如下组织：（1）从通风兼安全洞进入工作面，向厂房左侧方向进行厂房Ⅰ层施工。
待厂房上游侧上层排水廊道贯通后，即可从通风机房进入厂房安装间向厂房右侧方向进行厂房Ⅰ层施工，形成两个工作面。
（2）目前，厂房中导洞已经开挖至厂右0+007桩号，现在①中导洞可以继续向大桩号方向打设，当开挖至厂左0+012.8桩号暂停导洞施工；②对厂右0+037.2～厂左0+12.8段导洞顶拱及周边扩挖，当该段扩挖完成后，再进行中导洞开挖超前、扩挖跟进（见附图）。
中导洞为城门洞型，开挖断面7.7×7.15m，中导洞开挖循环进尺3.0m（手风钻），扩挖循环进尺3.4m；在局部桩号段遇Ⅳ类围岩和岩石破碎区，中导洞循环进尺2～2.5m，短进尺扩挖跟进（进尺不大于2m）。
（3）厂房I层跨度28.3m，分上游、下游2部分进行扩挖，中导洞超前进行，顶拱及周边扩挖，跟随中导洞进行，Ⅱ、Ⅲ类围岩时可错位30～50m，Ⅳ类围岩和岩石破碎区时紧跟中导洞进行施工；上下游侧扩挖滞后顶拱及周边扩挖30m，其中下游侧滞后上游侧扩挖30～50m。
（4）支护工作面在不影响开挖出渣时，即时跟进；岩石破碎区，先进行5cm厚初喷封闭岩石后再进行锚杆、锚索等支护。
中导洞开挖过程中，岩石比较破碎时要采取必要支护措施。
（5）开挖过程中，不允许欠挖，非地质原因超挖控制在20cm以内。
断层及不良地质段围岩按先开挖软岩、后开挖硬岩，确保施工安全，开挖进尺不大于2m。
中导洞超前扩挖30～40m，最大不超过50m，中导洞开挖成型之后，围岩差时及时进行随机或临时支护。
Ⅱ类围岩支护滞后扩挖面30～40m，Ⅲ类围岩支护滞后扩挖面20～30m，Ⅳ类围岩扩挖后及时进行锚杆和喷混凝土支护。
为了确保洞口的成型质量和洞口安全，对风机室及主厂房两端墙进行预裂爆破处理，严格控制造孔方向、间距、爆破单耗量，确保洞口成型和稳定。
三、施工风水电布置通风兼安全洞洞内系统供风、供水、排水、供电线路均已形成，具备投运条件。
本工程开挖施工用风利用供风系统及沿用通风洞内各类管线，施工时直接从通风洞系统末端采取Ф100钢丝软管接线至工作面即可。
通风采用1台2X55KW和2台2X37KW轴流风机接风管供至各掌子面，风机安装在通风兼安全洞进口处。
四、施工工艺流程及施工方法4.1 开挖施工4.1.1 开挖方法开挖采用YT-28钻孔，周边光面爆破,利用液压平台车人工装药,非电毫秒微差延时网络,火花引爆，放炮后及时采用液压反铲配合人工进行清面及局部安全处理。
出渣采用3m³侧卸装载机装渣，20t自卸车运至弃渣场。
开挖工艺流程如下：钻孔→清孔→装药→爆破→排烟→出渣→锚喷支护。
（1）钻孔、装药钻孔采用YT-28型气腿手风钻钻孔，钻孔直径定为42mm；循环进尺根据不同围岩类别暂定为：Ⅱ～Ⅲ类围岩洞段中导洞3.0m，扩挖3.4m，Ⅳ类围岩洞段1.5～2.0m；爆破效率：导洞开挖按85%考虑，扩挖按90%考虑。
