300头母猪场猪设设计图及设计说明本资料来自猪场动力网（）-资源下载-养猪技术资料第一章猪场设计发展养猪生产首要的问题就是猪场设计，包括确定饲养规选择建筑场地，进行结构设计、费用预算和施工技术等。
第一节确定规模一、生产规模这里以基础母猪300头为例，介绍猪场生产周转过程（表1-1）。
1．基础母猪300头2．每周配种16头3．配种分娩率80%4．仔猪成活率95%5．育仔成活率96%6．育成成活率97%7．育肥成活率98%二、人员配置1．生产一线人员10人：配种妊娠舍常年存栏种猪250头，配备人员3人；产房存栏母猪50头，配备1.5人；育仔猪700头，配备人员1.5人；育成肥育猪存栏1600头，配备人员2人；饲料加工2人。
2．后勤人员8人；场长1人，技术主管1人，门卫1人，电工1人，财务与对外接待2人，食堂1人，锅炉与绿化1人。
三、生产预测（一）种猪场1．基础母猪300头2．年产仔660窝=2.2×300（分娩指数2.2计算）3．年产仔6600头=660×10（每窝产活仔数10头）4．年出栏合格品猪5940=6600×90%（全程成活率90%）5．年出栏种猪3564头=5940×60%（出种率60%计算）6．年出栏肉猪2376=5940-35647．销售种猪收入：7128000元=2000元×3564头8．销售肥猪收入：1283040元=6元/千克×90千克×2376头（二）商品猪场1．基础母猪300头2．年产仔660窝=2.2×300（分娩指数2.2计算）3．年产仔6600头=660×10（每窝产活仔10头）4．年出栏合格品猪5940头=6600×90%（全程成活率90%）5．销售肥猪收入：3207600元=90千克×5940头×6元/千克四、效益测算（一）种猪场1．全年产值：8411040元=7128000+12830402．生产费用：5714000元①饲料费：3000头×2千克×2.1元/千克×365天=4599000元②兽药：40元×3000头=120000元③水电：30元×3000头=90000元④工资：20人×12000元=240000元⑤折旧：250000元⑥交通费：3个车×30000元=90000元⑦广告费用：50000元⑧招待费：50000元⑨暖气费：25元/平方米×3平方米/头×3000头=225000元3．效益测算：2697040元=8411040-5714000（二）商品猪场1．全年产值：3207600元=5940×90千克×6元2．生产费用2525550元①饲料费：3000头×1.3千克/天×1.3元/千克×365天=1850550元②兽药：20元×3000头=60000元③水电：20元×3000头=60000元④工资：20人×8000元=160000元⑤折旧：100000元⑥交通费：1个车×30000元=30000元⑦招待费：10000元⑧暖气费：25元/平方米×3平方米/头×3000头=225000元3．效益测算：682050元=3207600-252550五、投入资金（一）种猪场1．购种猪：330头×3000元=990000元2．前期饲养费用：4月×400头（平均存栏）600元=960000元3．土建：3000头×2.5平方米×300元=225万元4．设备：100万元5．合计：420万元（二）商品猪场1．购种猪：330头×1200元=396000元2．前期饲养费用：4月×400头（平均存栏）×300元=480000元3．土建：3000头×2平方米×120元=72万元4．设备：50万元5．合计：209万元六、评估（一）种猪场第一次投入324万元前期投入96万元第一年利润300万元第一年收回投资71%第二年收回投资143（盈余180万元）第三年盈余300万元（二）商品猪场第一次投入209万元第一年利润70万元第一年收回投资33%第二年收回66%第三年收回全部投资如果肉猪达到7元/千克。

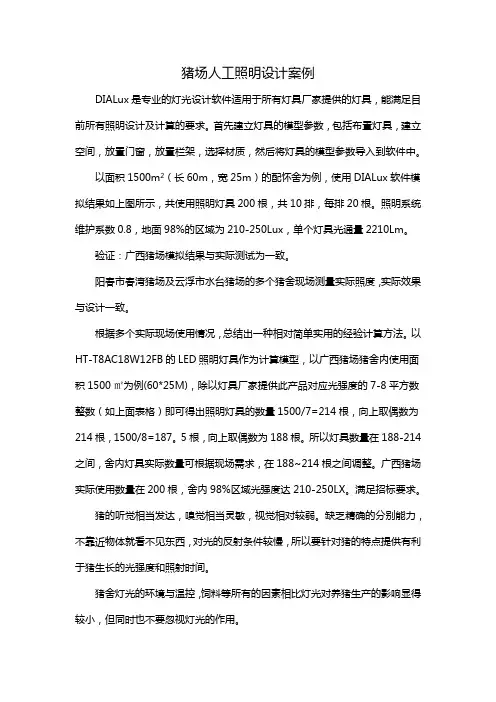

猪场人工照明设计案例DIALux是专业的灯光设计软件适用于所有灯具厂家提供的灯具，能满足目前所有照明设计及计算的要求。
首先建立灯具的模型参数，包括布置灯具，建立空间，放置门窗，放置栏架，选择材质，然后将灯具的模型参数导入到软件中。
以面积1500m2（长60m，宽25m）的配怀舍为例，使用DIALux软件模拟结果如上图所示，共使用照明灯具200根，共10排，每排20根。
照明系统维护系数0.8，地面98%的区域为210-250Lux，单个灯具光通量2210Lm。
验证：广西猪场模拟结果与实际测试为一致。
阳春市春湾猪场及云浮市水台猪场的多个猪舍现场测量实际照度，实际效果与设计一致。
根据多个实际现场使用情况，总结出一种相对简单实用的经验计算方法。
以HT-T8AC18W12FB的LED照明灯具作为计算模型，以广西猪场猪舍内使用面积1500㎡为例(60*25M)，除以灯具厂家提供此产品对应光强度的7-8平方数整数（如上面表格）即可得出照明灯具的数量1500/7=214根，向上取偶数为214根，1500/8=187。
5根，向上取偶数为188根。
所以灯具数量在188-214之间，舍内灯具实际数量可根据现场需求，在188~214根之间调整。
广西猪场实际使用数量在200根，舍内98%区域光强度达210-250LX。
满足招标要求。
猪的听觉相当发达，嗅觉相当灵敏，视觉相对较弱。
缺乏精确的分别能力，不靠近物体就看不见东西，对光的反射条件较慢，所以要针对猪的特点提供有利于猪生长的光强度和照射时间。
猪舍灯光的环境与温控，饲料等所有的因素相比灯光对养猪生产的影响显得较小，但同时也不要忽视灯光的作用。
在配怀舍配种区、公猪舍、后备舍诱情区照明要求相对高，主要原因是高强度的光照可以刺激母猪发情，增加配种的成功率。
配怀舍怀孕区、后备舍饲养区、隔离舍等只要求中等强度的光照。
分娩舍由于是母猪和仔猪在同一产床位置，仔猪位置如配置有保温灯，晚上的照明可以省去；如仔猪位置配置的保温板（包括水暖板、电热地暖板）等设备无法提供光照产品，则需要在分娩舍提供24h照明；保育舍及育肥舍对光照强度要求不高，根据日常作息晚上降低光照强度即可。
1000头祖代种猪场整体设计案例(2012-03-05 08:33:09)转载▼标签：种猪猪场杂谈一、设计背景（1）、在人工授精的条件下，公猪与母猪的饲养数量的比例:1：60-80（按品系及血统来确定实际数量）；随着猪群的增大比例可适当增大；（2）、生产及饲养工艺模式:1、猪场布局实行生产区、职工生活区、办公区三区分离，用围墙隔开；详见办附属平面布局图；2、猪舍全部为双列式；后备猪、断奶等待配种母猪、公猪、育肥猪采用大栏饲养；妊娠猪单体栏饲养；分娩母猪采用高床产仔；断奶仔猪进行高床网上培育；3、精液处理室用空调控温，精液处理室内安装壁挂式臭氧机一台用于消毒；育肥舍采用钢柱式敞开,用卷帘;分娩舍、保育舍不安装配套水帘降温，只按风机降温，隔离后备舍、公猪舍、配种舍、妊娠舍均采用水帘降温；（原则上水帘均安装在舍的东侧面，风机安装在西侧面）；公猪舍、保育舍、分娩舍进行吊顶；4、生产区采用“多点式生产”；视情况而定，保育下床后的合格后备种猪实行场内饲养，不合格种猪及去势公猪场外育肥；分娩舍、保育舍、育肥舍设计在每一个使用周期内均采用“全进全出”的模式；5、生产区内的饲料供给方式采用散装饲料塔半自动供料；6、（建议所有猪场采用沼汽处理）；排污特殊好的猪场均不少于以下三粪污处理三道程序：1、过滤池过滤，干粪与污水分离采用厌氧池气处理；2、厌氧处理液经三级沉淀池生物氧化过滤后污水排出；3、污水排出带设立水生植物净化带后排入泄污道；达到生态型排放；详见污水处理设计图；7、隔离后备舍、配种舍、育肥舍采用檐外集污沟排粪污；妊娠舍采用半漏缝水泥地板（100×68×7㎝）结合舍内贮水式冲刷清污；保育舍用舍内排污沟排污；8、所有猪舍屋檐口高均达到270㎝、扩大舍内窗户（宽150×高900）为全开式推拉窗户、间隔3米、舍顶每6米增设50×50㎝的通气孔排；猪舍、办公及其它附属建筑屋面全部采用彩钢瓦426（5公分的夹心隔热层）；9、后备舍、配种舍、育肥舍舍内各栏用改为120砖砌水泥抹面墙体（40㎝）与铁制栅栏（50㎝）相结合做隔断；10、舍外排污管道采用水泥制明沟排污道，沟底为弧形（上面为水泥板纽扣式盖面）、设检查井（排污系统舍外i≤0.5%）；11、母猪洗澡设施安排在后期妊娠舍与分娩舍相连接处的洗澡间进行；12、增加各舍相对独立的脉冲式饮水投药设施。
原因：饮水投药是一种较为理想的给药途径，不能缺少；13、猪场供水采用“连地式贮水池二级增压供水”；(可视场地而异,有高度落差条件场采用贮水池)14、在办公区增设休假员工回场的隔离宿舍；所有人员进入生活区及生产区均必须通过淋浴消毒通道；15、所有猪舍不设工作间只分区设办公及临时药房；后备舍、配种舍、公猪舍与舍之间设立运动场；妊娠舍、分娩舍用赶猪过道进行连接（注意与饲料通道错开）（3）、预定生产指标参数：分娩率为85%；不生产天数（NPD值）为45天;哺乳天数定为28天;妊娠母猪提前7天进入分娩舍;每窝平均活仔猪10.5头,成活率93%;保育期为42天，成活率98%；育肥期98-112天，成活率99%；母猪年淘汰更新率33%；公猪年淘汰更新率40%;后备母猪合格率90%;后备公猪合格率80%；二、在均衡生产情况下的不同猪群存栏结构分析：1、处于工作母猪的比率=（365-NPD）÷365×100%=×100%≈87.6%；处于非工作状态的母猪的比率是:100%-87.6%≈12.4%；结论1：在1000头生产母猪中处于工作状态的数量=1000×87.6%=876头；处于非工作状态的数量=1000×12.4%=124头；说明：绝大部分（约95-97%）分布在配种舍等待配种，只有少数（3-5%）空怀、流产、返情的母猪分布在妊娠舍，所以配种舍要求设计规划的栏位数量基本与“处于非工作状态母猪数量”相同；2、哺乳天数为28天,则可以得出:基础母猪的年平均产仔窝数=；结论2：生产母猪年平均产仔窝数=（365-45）÷（28+115）≈2.23窝；3、妊娠母猪提前7天转入产房的天数,则可以推算分布在分娩舍的母猪数量=处于工作状态的母猪数×；分布在妊娠舍的母猪数量是=处于工作状态的母猪数-分布在产房的母猪数；结论3：分布在分娩舍的母猪数=876×（7+28）÷（28+115）≈214头；分布在妊娠舍的母猪数量=876-214=662头；说明：1，一般情况下母猪提前5-7天转入产房较为合适；2，分娩舍按全进全出的要求设计产床数量=分布在分娩舍母猪数量+预留一个单元能容纳每周分娩头数（用于清洗、消毒、放空）;3，分娩猪栏的规格为1.925×2.4m；为双列式排列;3，妊娠猪栏的规格为0.7×2.2m；为双列式排列；4、每周分娩头数=；或者，每周分娩的头数=产房分布的母猪数×；每周断奶窝数=每周分娩窝数；每周配种头数=结论4：每周分娩头数=500×2.23÷52≈42.8头；每周配种头数=21.4÷85%≈50.5头；周断奶头数=每周分娩窝数×平均每窝产活仔猪数×哺乳期成活率（93%）=418头；5、保育舍预计存栏猪只数=每周分娩窝数×平均每窝产活仔猪数×保育天数42天/7×哺乳期成活率（93%）×保育期成活率（98%）结论5：保育舍存栏猪数=42.8×10.5×42÷7×93%×98%≈2457头；说明：1，在均衡生产、全进全出的理论指导下，保育区内的分一相对隔离单元（或栋舍）应该能容纳一周断奶的全部小猪，这样，仔猪在保育舍规定的饲养的周数就决定了保育舍的栋数或单元（外加一栋舍或单元始终在清洗、消毒和放空）；2，实际上保育舍也应该考虑容许一定程度的猪群流量变化和生长速度的差异。
如果没有这个可变性，有时生产者就有可能会将年龄大而体重的猪移回到年龄小的猪群中，这样会造成全进全出不彻底和破坏日常管理、劳力的分配以及猪场的生物安全；3，保育猪栏的规格为2.25×3.6m；为双列式排列；6、育肥舍预计存栏猪只数=规定的育肥周数×周断奶头数×保育成活率（98%）；保育下床合格种母猪育肥存栏数=规定的育肥周数×周断奶头数×保育成活率（98%）×选种合格率（80%）÷2结论6：（1）、保育下床合格种母猪场内存栏数=周断奶头数×保育成活率（98%）×选种合格率（80%）÷2×规定的育肥周数8周=1310头；（2）、场外育肥车间的存栏数=规定的育肥周数14周×周断奶头数×保育成活率（98%）÷2+每周保育下床后不合格母猪数（41头）×育肥周数14周+每周有18周龄选种淘汰母猪数（34头）×育肥周数6周=2867+573+204=3644头；说明：1，育肥猪栏的规格为3.2×5.4m；为双列式排列；公母比例1：1，保育下床后选种率80%、饲养期8周、18周龄外买选种80%，不合格母猪再行场外育肥，周期为6周；7、（后备）猪舍：容纳每批新引进的后备母猪和后备公猪（隔离舍适应舍）；年补充后备母猪总数A=生产母猪总数×33%÷（后备母猪合格率）90%；年后备公猪总数B=育种用公猪总数×50%÷（后备公猪猪合格率）80%；结论7：A=1000×33%÷（后备母猪合格率）90%=366头；B=年补充后备母公猪总数=20×50%÷（后备公猪合格率）80%=13头8、后备隔离适应舍（1）后备隔离/适应舍存栏猪总数=（A+B）××；（2）配种舍后备母猪数（等待配种）=A××；（3）后备公猪数（放入后备母猪舍）=B××；8、结论：（1）、后备隔离舍存栏猪总数=(366+13)×16周÷52周×13周÷16周≈95头；（2）、配种舍中后备母猪数（等待配种）=366×16÷52周×3周÷16周≈22头；（3）、后备公猪数存栏数（放入公猪舍）=13×16÷52周×13周÷16周≈4头；说明：1因为体重为55-60公斤的后备猪在隔离舍进行隔离、适应、免疫时间为13周;在配种舍等待配种时间一般为3周；总时间为16周；2，生产母猪的年平均淘汰率为33%，PS公猪年淘汰率为40%，育种GGP-GP 公猪年淘汰率为50%;9，GTC规划：详见附件1说明：1，按人工授精方式，以配套系育种要求确定公猪栏头数20头：2，公猪栏的规格为2.4×3.2M；3，采用水帘降温系统，公猪集中饲养；4，要求公猪舍夏季可防暑降温，冬季可保暖防寒；5，公猪舍采精室应紧靠精液配制室；6，公猪舍配有运动场，按3㎡/头进行规划设计分为；三、综上所述分析得出整体规划预算：（表中“预计建筑面积㎡”均为包括墙体在内的建筑面积）名称存栏猪只数所需栏位数栋（单元）数预计建筑面积㎡栏位尺寸（预装猪只数）备注1000 GP 母猪公猪舍24 28 1 333.74 2.4×3.2 ;装1头猪隔离后备培育舍95 20 1 286.87 2.8×4.4 ;装4-6头猪繁殖场配种舍146 30 1 429.39 2.8×4.4 ;装4-6头猪预留配种浮动15-20%妊娠舍662 720 5 409.07×5=2045.35 0.7×2.2 ;装1头猪分娩舍214 264 6栋12个单元372.75×6=2236.5 1.925×2.4 ;装1头猪保育舍2457 168。
