项目4低压配电柜的设计与施工

1. 施工前，应详细了解工程图纸，明确施工要求、施工范围、施工顺序及施工质量标准。

2. 准备施工所需的材料、工具和设备，包括但不限于：（1）低压配电柜、配电箱及线缆；（2）桥架、支架、膨胀螺栓、接地线、绝缘子、穿线管等；（3）施工工具：扳手、螺丝刀、电钻、切割机、测电笔等。

3. 对施工人员进行技术交底，确保施工人员了解施工要求和施工流程，掌握施工工艺。

二、施工工艺1. 搬运与存放（1）在搬运过程中，注意轻拿轻放，防止损坏配电柜、配电箱及线缆；（2）存放时，应选择干燥、通风、防潮、防尘的场所。

2. 桥架及支架安装（1）根据设计要求，确定桥架及支架的安装位置；（2）使用膨胀螺栓将桥架及支架固定在墙上或柱子上；（3）确保桥架及支架水平、垂直，间距符合要求。

3. 配电柜、配电箱安装（1）根据设计要求，确定配电柜、配电箱的安装位置；（2）使用膨胀螺栓将配电柜、配电箱固定在墙上或支架上；（3）确保配电柜、配电箱水平、垂直，间距符合要求；（4）检查配电柜、配电箱内部接线是否正确、牢固。

4. 线缆敷设（1）根据设计要求，确定线缆敷设路径；（2）使用穿线管将线缆穿入桥架或支架；（3）确保线缆敷设整齐、牢固，无扭曲、交叉现象；（4）对线缆进行固定，防止松动。

5. 接地与绝缘（1）按照设计要求，进行接地连接；（2）检查接地连接是否牢固、可靠；（3）对配电柜、配电箱、桥架等设备进行绝缘测试，确保绝缘性能符合要求。

6. 施工验收（1）按照设计要求和施工规范，对施工质量进行自检、互检；（2）邀请业主、监理单位进行验收；（3）对验收中发现的问题进行整改，直至合格。

三、施工注意事项1. 施工过程中，严格遵守安全操作规程，确保施工人员人身安全；2. 注意保护现场环境，保持施工区域整洁；3. 对施工过程中出现的异常情况进行及时处理，确保施工进度和质量；4. 施工完成后，对施工现场进行清理，确保无安全隐患。

通过以上施工方案，确保低压配电柜安装施工质量，满足设计要求和用户需求。

低压配电柜改造施工方案I. 引言低压配电柜是工业和民用电力系统中不可或缺的核心设备之一。

随着时代的发展和技术的进步，旧有的低压配电柜可能存在一些安全隐患和功能不足的问题。

为了保障电力系统的安全运行和提升其可靠性，进行低压配电柜改造是非常必要的。

II. 改造目标低压配电柜改造的主要目标是提高设备的性能和安全性能，同时满足电力系统的运行需求。

具体目标包括：1. 更新和升级低压配电柜的电气元件，如断路器、接触器、熔断器等，以提高其可靠性和耐久性；2. 优化低压配电柜的布局和结构，使其更加紧凑和美观；3. 引入新的监控和保护装置，以提高低压配电柜的安全性能；4. 提高低压配电柜的操作便捷性和维护便利性。

III. 改造步骤1. 施工前准备：在施工前，应制定详细的施工计划和方案，并确保具备所需的设备、材料和人力资源。

在清空低压配电柜之前，应首先断开其与电力系统的连接，并确保设备下电。

2. 设备更换：根据改造的需求，逐一更换低压配电柜内的电气元件。

在更换过程中，应注意保护好现有设备，防止损坏，并确保更换后的设备符合相关标准和规范。

3. 布线和接线：在更换完电气元件后，需要进行新的布线和接线工作。

应按照规范要求进行绝缘处理和接线固定，并进行严格的验收测试，确保电气连接的可靠性和稳定性。

4. 引入监控和保护装置：为了加强低压配电柜的安全性能，可以引入监控和保护装置，如温度传感器、过流保护装置等。

这些装置能够实时监测低压配电柜的运行状态，一旦出现异常情况，能够及时报警并采取相应的保护措施。

5. 结构优化：在改造过程中，可以对低压配电柜的结构进行优化，使其更加紧凑和美观。

例如，可以重新布局柜内元件的位置，优化电缆的走向，提高空间利用率，并确保设备的散热良好。

6. 施工结束和验收：改造工程完成后，应进行全面的验收和测试。

包括对新设备和新系统的功能、性能、电气连接等方面进行全面检测和验证，以确保改造后的低压配电柜满足设计要求和系统操作需求。

低压配电柜安装工程施工方案一、基本情况本工程需进行安装、调试的低压配电柜共计19台，其中控制螺杆启闭机8台、控制卷扬启闭机11台。

二、施工方法及技术措施(一)准备工作1.安装前安装部位土建及装修工作已结束，设备基础已安装完毕并验收合格，场地清扫干净，无灰尘及漏水，运输道路畅通。

2.熟悉图纸资料(包括布置图、原理图、接线图及设备制造厂家的资料)，校对接线图的正确性，安装工器具及材料的准备，设备开箱检查。

(二)配电柜安装1.开箱检查(1)根据设备清单及装箱单由建设单位、监理工程师、施工单位和设备生产厂家共同进行检查，并做好检查记录。

(2)开箱前先检查设备在运输过程中，外包装有无损坏现象。

(3)开箱后检查设备与原设计是否相符，备品是否齐全，有无损坏腐蚀等情况，随机文件清单、零配件是否齐全，电气元件有无破损或其他异常情况。

2.基础制作、安装(1)基础型钢常用角钢或槽钢制作，钢材规格大小的选择应根据配电柜的尺寸和重量而定。

(2)首先将型钢调直，清除铁锈，然后根据施工图纸及设备图纸尺寸下料和钻孔。

(3)对加工好的基础型钢，进行防锈处理。

(4)按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方最多不能超过三片。

然后，将基础型钢、预埋铁件、垫片用电焊焊牢。

(5)基础型钢安装完毕后，用40mm×4mm的扁钢将基础型钢的两端与接地网焊接，以保证设备可靠接地；在焊缝处做防腐处理。

3.配电柜搬运(1)配电柜由生产厂家或仓储地点至施工现场的运输，一般采用汽车结合汽车吊的方式；在施工现场运输时，根据现场的环境、道路的长短，可采用液压叉车、人力平板车或钢板滚杠运输，垂直运输可采用卷扬机结合滑轮的方式。

(2)设备运输前，需对现场情况进行检查，对于必要部位需搭设运输平台和垂直吊装平台。

(3)设备运输须由起重工作业，电工配合进行。

(4)配电柜运输、吊装时注意事项：对体积较大的配电柜在搬运过程中，应采取防倒措施，同时避免发生碰撞和剧烈振动，以免损坏设备。

低压配电柜改造施工方案1. 引言低压配电柜是电力系统中重要的组成部分，它承担着电能的分配和控制功能。

为了适应发展需要和提高供电可靠性，低压配电柜改造工程在电力系统中显得尤为重要。

本文将根据低压配电柜改造的要求，提出相应的施工方案。

2. 改造目标低压配电柜改造的目标是提升配电系统的可靠性、安全性和效率，同时满足电力系统的发展需求。

具体改造目标如下： - 改造低压配电柜的设备和线路，提高电能分配的可靠性； - 更新老旧设备，提升配电柜的性能和工作效率； - 增加配电柜的安全保护措施，确保操作人员的安全； - 提高配电柜的维护便捷性，减少运行维护成本。

3. 改造内容低压配电柜改造的内容包括设备更换、线路调整和安全加固等方面。

3.1 设备更换将老化的设备更换为新的设备，以提升配电柜的性能和可靠性。

更换的设备包括： - 断路器：使用新型断路器替换老旧断路器，提高断路器的分断能力和故障排除能力； - 接触器：选择带有过载保护和短路保护功能的接触器，提高配电柜的安全性； - 电流互感器：更换精确度更高的电流互感器，提高电能计量的准确性； - 电压互感器：更换精确度更高的电压互感器，提高电能计量的准确性。

3.2 线路调整对低压配电柜的线路进行调整，使线路布局更加合理，提高电能的分配效率和可靠性。

具体调整内容包括： - 优化线路布局，减少线路长度，降低线路损耗； - 增加备用线路，提高供电可靠性； - 划分不同回路，增加线路的可控性和安全性。

3.3 安全加固为了提高低压配电柜的安全性，需要进行相应的安全加固工作。

具体的安全加固措施包括： - 安装过电压保护装置，保护设备免受过电压损害； - 安装漏电保护装置，保护人身安全； - 增加防护罩，防止外界物体对配电柜造成损坏； - 设置可视报警装置，及时发现配电柜故障，并采取相应措施。

4. 施工步骤低压配电柜改造的施工步骤分为以下几步：4.1 规划设计根据现有低压配电柜的情况和改造要求，进行规划设计，确定改造方案和施工要求。

低压配电设备施工方案一、项目概述低压配电设备是工业生产和民用供电系统中不可或缺的组成部分。

为了确保设备的安全可靠运行，制定一份合理、科学的低压配电设备施工方案至关重要。

本文将详细说明低压配电设备施工方案的内容。

二、施工前准备1. 设计报批：在施工前，需要根据工程需求编制低压配电设备的技术方案，并向相关部门进行设计报批，并按照审批程序获得批复。

2. 材料准备：根据配电设备的技术方案，对所需的施工材料进行准备和采购，确保材料的质量和数量满足施工要求。

3. 地基处理：根据设备的尺寸和重量，对施工场地进行地基处理，保证其承载能力和稳定性。

三、施工步骤1. 安装主配电柜：首先要根据设计方案确定主配电柜的安装位置，并进行测量和标记。

然后进行主配电柜的安装，包括固定和接线等。

2. 安装配电板：根据电路规划，进行配电板的安装，包括固定和接线等。

在接线的过程中，要注意遵循电气安全规范，确保接线的准确和可靠。

3. 安装电缆：根据设备的布置情况，进行电缆的敷设和连接。

在电缆敷设的过程中，要注意保持电缆的规整和布线的合理性，以便于日后维护和管理。

4. 进行接地工作：根据电气安全规范，对配电设备进行接地处理，确保设备安全可靠地接地，防止电气事故的发生。

5. 联调和试运行：在施工完成后，进行设备的联调和试运行。

通过联调和试运行，可以验证设备的安装质量和性能，确保其正常运行。

四、施工注意事项1. 安全第一：施工过程中，要严格遵守相关的安全规范和操作规程，做好个人和设备的防护工作，确保施工过程的安全。

2. 质量控制：施工过程中，要对各项施工工作进行质量控制，包括材料的验收、安装的质量检查等，确保施工质量达到设计要求。

3. 合理布局：在设备的安装和配线过程中，要根据实际布局情况，合理安排设备和电缆的位置和走向，以便于日后的运维和管理。

4. 文明施工：施工过程中，要注重文明施工，保持工地的整洁和环境的卫生，减少对周边环境的影响。

五、施工验收1. 设备验收：在施工完成后，要组织对配电设备的运行状态进行验收，包括设备运行情况、接线是否正确、设备接地是否合格等。

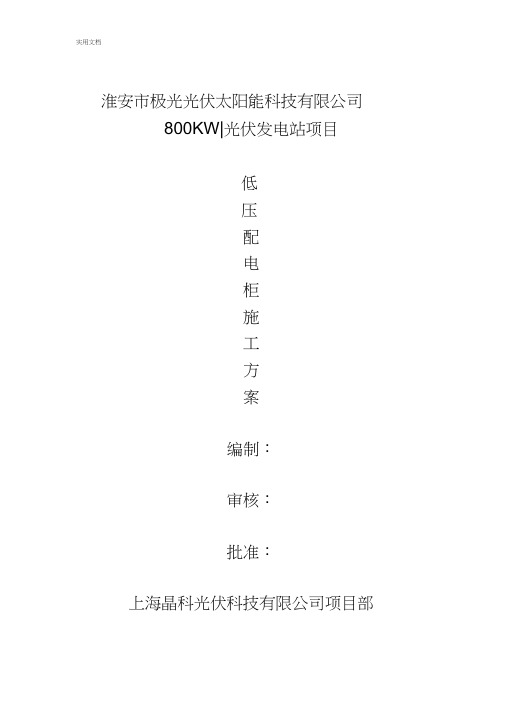

淮安市极光光伏太阳能科技有限公司800KW|光伏发电站项目低压配电柜施工方案编制：审核：批准：上海晶科光伏科技有限公司项目部一、工程概况淮安市极光光伏太阳能科技有限公司800KWp光伏发电站项目为我公司承建项目，项目建设任务为于淮安市职教中心6 幢教学楼屋面安装800KWp 容量的安装电站，以7回路400V低压线路汇流至本项目新建配电房，升压至10KV并入国家电网。

其中，各光伏区域汇流柜安装于各教学楼附近，为了安全、优质、按期完成此工程任务且不影响后期职教中心建设，特制定如下施工方案：根据职教中心总规划平面图，以不影响建筑及道路为前提，将各区域汇流柜安装位置定于各教学楼旁绿化带范围内。

利用顶管施工入土点及出土点作为汇流柜基础坑，浇筑混凝土基础，敷设槽钢作为汇流柜的安装基础。

基础坑内用水泥砂浆找平。

二、施工组织部署2.1 施工工艺流程2.2施工组织与管理根据工程的实际情况，我项目部成立配电柜基础施工指导小组, 聘请经验丰富的施工队伍具体负责该工程项目的施工作业。

工程项目管理组与岗位责任框图主要施工人员组织表2.3 施工准备2.3.1 施工准备1、对拟浇筑配电柜基础地点进行勘察，查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向及管材、尺寸等。

根据相关部门的管位交底，现场勘查情况进行复核；2、准备好模具、钢筋、槽钢、商品混凝土等材料；3、场地平整，保证基础坑大小满足施工要求；4、施工区域周围搭建安全防护围栏，保障安全文明施工。

三、施工过程3.1 设备基础施工施工顺序：场地平整——放线及垫层施工——立模植筋——基础施工——槽钢安装定位——二次灌浆3.1.1 根据设计要求，将槽钢进行加工，并进行除锈及刷防腐防锈漆；3.1.2 槽钢的埋设1）直埋法：于商品混凝土浇筑的同时，将槽钢埋设好，要求：水平误差不超过1mm长度误差不超过5mm表面可高出找平面5-10mm水平调整完成后，应将接地体与槽钢进行焊接，并再次检查槽钢的安装尺寸和水平情况，对不合格的立即进行修改；2）预留埋设：于商品混凝土浇筑的同时，根据图纸在拟安装槽钢的位置用预埋好钢筋，并留出槽钢的安装位置；完成浇筑后，将槽钢与钢筋进行焊接，将槽钢与基础之间的缝隙用水泥砂浆填充；3.1.3 槽钢安装完成后，必须与接地网做可靠连接。

低压配电柜施工方案一、引言低压配电柜在工业和商业领域中起着至关重要的作用。

它是电力系统中的核心部件，负责将电能传输到各个电气设备，并确保电流的稳定和安全。

为了保证低压配电柜的性能和可靠性，施工方案的设计和执行至关重要。

本文将介绍一种低压配电柜的施工方案，旨在提供一个全面的解决方案，以确保施工质量和安全性。

二、设计准备在开始施工前，需要进行一系列的设计准备工作。

首先，需要确定配电柜的位置和尺寸，以满足工程需求。

其次，需要选择合适的电气元件和设备，并进行布置和连接。

最后，还需要编制相应的施工图纸和技术文件，以指导实际施工过程。

三、施工流程1. 打地基和安装基座在施工现场确定好配电柜位置后，首先需要打地基和安装基座。

地基的打造必须符合相关地质条件和承重要求，以确保配电柜的稳定和安全。

2. 安装主体结构在基座安装完成后，可以开始安装低压配电柜的主体结构，包括梁柱和围板等。

这些结构需要经过精确测量和合理安装，以确保整个配电柜的结构牢固。

3. 配置电气元件一旦主体结构安装完毕，需要开始配置电气元件。

这些元件包括断路器、接触器、开关等，需要根据设计要求进行布置和连接。

在进行连接时，要确保电气元件之间的电缆和导线正确接线，并进行严密的绝缘和保护。

4. 进行电气连接电气连接是低压配电柜施工的重要步骤。

在进行电气连接时，需要遵循相关安全标准和规范，确保电缆和导线的正确连接和绝缘。

此外，还需要进行电气连接的测试和检验，以确保电流的稳定和可靠传输。

5. 进行调试和试运行在电气连接完成后，需要进行调试和试运行。

这一步骤包括对配电柜的各个功能进行测试和调整，以确保其正常运行。

在试运行过程中，需要密切关注电流和温度等参数，以确保其在安全范围内运行。

四、质量控制为了保证低压配电柜的质量和可靠性，需要进行严格的质量控制措施。

这些措施包括材料的检验和选用，施工过程的监控和记录，以及最终产品的验收和测试等。

只有在所有质量控制措施得到有效执行的情况下，才能确保低压配电柜的质量和安全性。

一、设备开箱检查1、设备和器材到达现场后，应会同监理和建设单位及时进行开箱验收检查，制造厂的技术文件应齐全，型号规格应符合设计要求，附件备件齐全。

2、柜本体外观应无损伤及变形，油漆完整无损。

柜（盘）内部电气装置及组件、绝缘瓷件齐全、无损伤及裂纹等缺陷。

二、柜体搬运应根据柜的重量及形体大小，结合现场施工条件，决定采用运输设备；柜吊装时，柜体上有吊环时，吊索应穿过吊环,无吊环时，吊索应挂在四角主要承力结构处，不得将吊索直接挂在设备部件上吊装；在搬运过程中要固定牢靠，防止磕碰，避免组件、仪表及油漆的损坏。

三、配电柜体安装1、低压柜到货开箱检查合格后，按设计一次安装到位。

2、高压柜并柜施工安装分两次停电调试：（1）第一次停电申请2小时，主要是高压母线停电后，拆除尾端柜体挡板、地面盖板，露出进线电缆沟道即可。

将新设计的高压柜并接在10KV一段上，再停10KV二段电源，母线二段不带电，再将二段新并接的高压开关柜体接二次操作电源、信号电源和柜顶小母线等二次回路，调整固定，完工后恢复正常运行方式。

（2）第二次再停电2小时，拼接主母线（延长主母线），母线耐压及测量绝缘合格后恢复正常运行方式。

a) 安装柜前，先按图纸规定的顺序将柜作好标记，然后放置到安装位置上。

b) 柜单独安装时，应找好柜正面和侧面的垂直度。

c) 陈列柜安装时，可先把每个柜调整到大致位置上，就位后再精确地调整第一面柜，再以第一面柜的柜面为标准逐台进行调整。

调整次序既可从左至右，也可以由右至左，还可以先调整好中间的一面柜，然后左右分开调整。

d) 柜找正时，柜与型钢之间采用0.5mm铁片进行调整，但每处垫片最多不能超过3片。

找平找正后，应盘面一致，排列整齐，柜与柜之间及柜体与侧挡板均应用螺栓拧紧，柜之间接缝处的缝隙应小于2mm。

e) 在基础型钢上安装柜体，最好是采用螺栓连接，紧固件应是镀锌制品，并宜采用标准件。

应根据柜底固定螺孔尺寸，在基础型钢上用手电钻孔；也可采用电焊固定柜，但主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。

低压配电室施工方案1. 引言低压配电室是电力系统中重要的组成部分，负责将变压器输出的电能进行分配，供应给各个负载端，是电力系统正常运行的关键环节。

本文将详细介绍低压配电室施工方案，包括施工前准备、施工流程及关键注意事项。

2. 施工前准备在进行低压配电室施工前，需要进行一系列准备工作，包括但不限于：•项目管理：明确施工团队及负责人员，明确施工任务、工期和工作分工，确保施工进度和质量的控制。

•施工设计：根据现场实际情况和需求，进行相应的设计方案，包括配电室布置图、电缆敷设图等，确保施工的合理性和安全性。

•材料采购：根据设计方案确定所需要的施工材料，并进行采购，确保供应和质量的可控性。

•人员培训：对施工人员进行必要的培训，包括电力系统知识、工艺流程、安全操作等，提高施工人员的专业素质和责任心。

3. 施工流程低压配电室施工流程主要包括以下几个步骤：3.1 基础工程施工基础工程施工是低压配电室施工的首要环节，包括基础开挖、地网埋设、基础浇筑等。

具体步骤如下：1.确定基础位置和尺寸，并进行开挖。

2.按照设计要求进行地网的埋设，确保地网的可靠性和接地效果。

3.根据基础设计要求进行基础浇筑，注意控制浇筑过程中的养护时间和浇筑质量。

3.2 配电房建筑施工配电房建筑施工是低压配电室施工的核心环节，包括配电房的搭建、电缆敷设和设备安装。

具体步骤如下：1.根据设计方案搭建配电房的主体结构，包括墙体、屋顶和地面。

2.进行电缆敷设，注意电缆的规格、敷设路径和固定方式。

3.安装配电设备，包括变压器、开关柜、电表等。

3.3 系统调试与验收系统调试与验收是低压配电室施工的最后环节，主要是对配电系统进行调试和质量验收。

具体步骤如下：1.对配电系统进行初步调试，包括电源接入、设备运行状态等。

2.进行系统的安全性能测试，如短路试验、负荷试验等。

3.执行相应质量验收标准，确保低压配电室施工质量符合相关要求。

4. 关键注意事项在进行低压配电室施工时，需要注意以下几个关键事项：1.安全第一：施工过程中要严格按照相关安全规定操作，并配备必要的安全设施，确保施工人员的人身安全。

低压配电柜施工组织设计方案低压配电柜施工组织设计方案主要是根据具体建设项目的需求和施工条件，以有效控制施工进度、保障施工质量、确保施工安全为目标，制定合理的施工组织设计方案。

以下是一个低压配电柜施工组织设计方案的示例，供参考：一、工程概况本工程为XX项目的低压配电柜施工工程，包括配电柜设备的安装、电气连线、调试等工作。

根据工程计划，施工周期为60天，施工队伍由一支高效的电气工程队负责。

二、安全措施1.施工现场应设置明显的安全标志，明确施工区域。

2.施工人员应佩戴必要的劳动防护用品，如安全帽、安全带等。

3.施工人员应经过相关安全培训和资质审核，具备相关证书。

4.施工过程中应注意用电安全，使用绝缘工具进行操作。

5.施工现场应配备灭火器材，定期检查、维护。

三、施工组织1.确定施工队伍组成：由一名工程负责人、一名技术负责人和若干电工组成，分工合理，责任明确。

2.编制施工计划：按照项目要求和施工工艺流程，编制详细的施工计划，明确各个工序的时间节点和任务。

3.确定施工方法：根据具体情况，选择合适的施工方法，如使用塔式起重机进行设备吊装，使用导线架搭设电线管道等。

4.施工队伍培训：组织施工人员参加相关培训，提高技术水平和安全意识。

5.材料采购和管理：根据工程计划，提前进行材料的采购，并加强材料的管理，确保施工进度。

6.定期施工现场检查：安排专人负责现场巡检，及时发现问题并处理。

7.施工进度控制：根据施工计划，严格控制施工进度，及时解决施工中遇到的问题，确保工期的顺利进行。

四、施工流程1.设备安装：根据设计图纸，按照规范要求进行设备的安装和固定。

2.接线连接：根据接线图纸进行电气连线，确保接线正确可靠。

3.调试测试：对安装的配电柜进行绝缘测试、设备运行测试等，确保设备安全可靠，有序运行。

4.报验验收：完成施工后，组织相关部门进行验收，验收合格后方可投入使用。

五、质量控制1.施工过程中，严格按照设计图纸和规范进行施工，确保质量符合要求。
