家用中央空调选型设计

家用中央空调配置方案随着现代科技的不断进步，中央空调系统已成为家庭生活中必不可少的设备之一。

对于新房装修或既有房屋改造的家庭来说，选择一套合适的家用中央空调配置方案至关重要。

本文将介绍一种经典的家用中央空调配置方案，以帮助读者更好地了解和选择适合自己的中央空调系统。

一、系统特点这套家用中央空调配置方案采用分体式中央空调系统，具有以下特点：1. 独立控制：每个房间都可以独立设定温度，满足不同需求。

2. 高效能：采用高效能的压缩机和换热器，能够迅速降低室内温度。

3. 节能环保：采用先进的变频技术，能够根据实际需求自动调节制冷量，并降低能源消耗。

4. 静音运行：采用静音设计，确保系统运行时噪音最小。

二、系统组成该中央空调配置方案主要由以下组件组成：1. 室外机：室外机是整个中央空调系统的核心部件，负责制冷制热。

它通常安装在室外，通过冷媒循环实现室内外热交换。

2. 室内机：室内机安装在各个房间内，通过与室外机相连的管道传递冷热空气。

根据实际需求，可选择壁挂式、柜式或吊顶式的室内机。

3. 控制系统：控制系统可通过墙壁或遥控器控制整个中央空调系统的运行。

它可以设置温度、风速和定时等功能，以满足不同需要。

4. 风管系统：风管系统用于分配室内机送出的冷热空气到各个房间。

风管应具有良好的隔音性能，以确保系统运行时的静音效果。

三、系统安装与维护在选择家用中央空调配置方案后，正确的安装和定期维护对于系统的正常运行至关重要。

以下是一些建议：1. 选择专业技术团队进行安装，确保每个组件的正确连接和安装位置的合理选择。

2. 定期清洁和更换过滤器，以确保系统的空气质量和运行效率。

3. 定期检查冷媒的压力和泄漏情况，并及时进行维修。

4. 遵循制造商的使用说明和维护手册，以延长系统的使用寿命并保持其高效运行。

四、系统优势该家用中央空调配置方案的主要优势在于：1. 温度控制：每个房间可以独立设定温度，满足家庭成员的个性化需求。

2. 节能环保：采用先进的变频技术，降低能源消耗，减少对环境的影响。

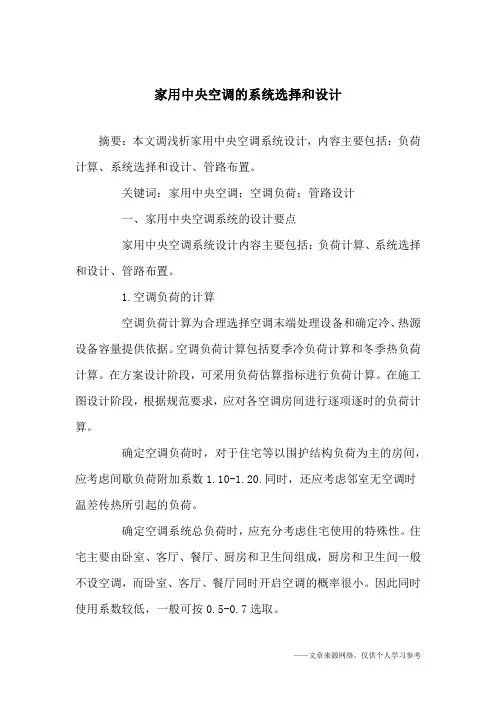

家用中央空调的系统选择和设计摘要：本文调浅析家用中央空调系统设计，内容主要包括：负荷计算、系统选择和设计、管路布置。

关键词：家用中央空调；空调负荷；管路设计一、家用中央空调系统的设计要点家用中央空调系统设计内容主要包括：负荷计算、系统选择和设计、管路布置。

1.空调负荷的计算空调负荷计算为合理选择空调末端处理设备和确定冷、热源设备容量提供依据。

空调负荷计算包括夏季冷负荷计算和冬季热负荷计算。

在方案设计阶段，可采用负荷估算指标进行负荷计算。

在施工图设计阶段，根据规范要求，应对各空调房间进行逐项逐时的负荷计算。

确定空调负荷时，对于住宅等以围护结构负荷为主的房间，应考虑间歇负荷附加系数1.10-1.20.同时，还应考虑邻室无空调时温差传热所引起的负荷。

确定空调系统总负荷时，应充分考虑住宅使用的特殊性。

住宅主要由卧室、客厅、餐厅、厨房和卫生间组成，厨房和卫生间一般不设空调，而卧室、客厅、餐厅同时开启空调的概率很小。

因此同时使用系数较低，一般可按0.5-0.7选取。

负荷计算时还应考虑新风负荷，没有新风引入的空调系统不是完整的家用中央空调系统。

2.系统选择和设计选用空调系统时，应充分考虑运用场合、使用特点和业主的要求等因素。

（1）风管式空调系统风管式空调系统负荷调节能力较差，机组只是根据回风参数控制压缩机的起停。

机组送风量一般不能随房间空调负荷变化而变化，当一个房间需要送风时，其他不需要空调的房间同样有风送入。

整体式机组应尽量靠近服务区域布置，以使送回风管尽量短直。

由于空气处理设备置于整体式机组内，新风引入非常方便。

对于层高较低的空调区域，如住宅，主风管尽量布置在走廊、客厅周边，以便于装饰处理，支管上均应设风量调节阀。

送风口以侧送双层百叶风口为主，也可根据装潢需要，采用顶送散流器风口或条缝型风口等。

（2）空气源冷热水机组空气源冷热水机组的压缩机分为定速和变速两种。

对于定速冷热水机组，室内负荷变化容易造成压缩机频繁起、停，由于水系统规模小，应考虑系统的热稳定性要求，以免造成部分负荷时压缩机频繁起动。

1.流量：2.扬程：式中：注：水泵台数流量流量的增加值1100/h d / h f 值：小型住宅建筑在1-1.5之间大型高层建筑在0.5-1之间。

开式水系统：Hp=h f +h d +h m +h s闭式水系统 ：Hp=h f +h d +h mh f －水系统总磨阻力损失，Pah d －水系统总局部阻力损失，Pah m －设备阻力损失，Pah s －开式水系统的静水压力，Pa水泵选型及附表通常选用比转数n s 在30～150的离心式清水泵。

水泵的流量应为冷水机组额定流量的1.1～1.2倍水系统（冷、热水）的水泵扬程Hp(m)按下式计算：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

故强烈建1.选用多台水泵时，要考虑流量的衰减，留有余量。

2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。

冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。

补水泵一般的原则选取。

与单台泵运行比较流量的减少强烈建议：过三台。

泵一般按照一用一备•冷冻水泵扬程的组成• 1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O； （据体值可参看产品样本）• 3.回水过滤器阻力，一般为3~5mH2O；• 4.分水器、集水器水阻力：一般一个为3mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；• 综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。

•冷却水泵扬程的组成• 1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.冷却塔喷头喷水压力：一般为2~3mH2O• 3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O• 4.回水过滤器阻力，一般为3~5mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O/100m；• 综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。

冷却塔简要计算方式冷却塔的选择：1.现在一般中央空调工程使用较多的是低噪声或超低噪声型玻璃钢逆流式冷却塔，其国产品的代号一般为DBNL-水量数（m3/h）。

如DBNL3-100型表示水量为100 m3/h，第三次改型设计的超低噪声玻璃钢逆流式冷却塔。

即：水量数（m3/h）=（主机制冷量+压缩机输入功率）÷3.1652.初先的冷却塔的名义流量应满足冷水机组要求的冷却水量，同时塔的进水和出水温度应分别与冷水机组冷凝器的出水和进水温度相一致。

再根据设计地室外空气的湿球温度，查产品样本给出的塔热工性能曲线或说明，校核塔的实际流量是否仍不小于冷水机要求的冷却水量。

3.校核所选塔的结构尺寸、运行重量是否适合现场安装条件。

简要经验值计算公式：设备总冷量（KW）×856（大卡）÷3000=冷却塔水流量但在此基础上加上25T～100T=冷却塔实际规格流量或冷却塔水流量×1.2～1.3=冷却塔实际规格流量0 m3/h，温度气的湿球温度，于冷水机要求的冷却水量。

•1、冷却塔台数与制冷主机的数量一一对应，可以不考虑备用；•2、冷却塔的水流量 = 冷却水系统水量×1.2；•空调水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择•冷却水系统属开式系统，必须使用电子水处理仪；冷却水流量：主机制冷量（KW）/(4.5--5)/1.163*（1.15--1.2)冷冻水流量：主机制冷量（KW）/(4.5--5)/1.163*（1.15--1.2)*同时使用率却塔台数与制冷主机的数量一一对应，可以不考虑备用；却塔的水流量 = 冷却水系统水量×1.2；水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择。

水系统属开式系统，必须使用电子水处理仪；。

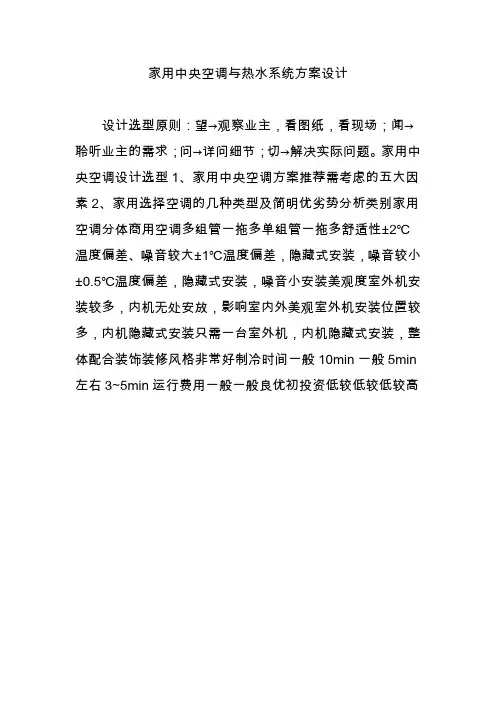

家用中央空调与热水系统方案设计
设计选型原则：望→观察业主，看图纸，看现场；闻→聆听业主的需求；问→详问细节；切→解决实际问题。

家用中央空调设计选型1、家用中央空调方案推荐需考虑的五大因素2、家用选择空调的几种类型及简明优劣势分析类别家用空调分体商用空调多组管一拖多单组管一拖多舒适性±2℃温度偏差、噪音较大±1℃温度偏差，隐藏式安装，噪音较小±0.5℃温度偏差，隐藏式安装，噪音小安装美观度室外机安装较多，内机无处安放，影响室内外美观室外机安装位置较多，内机隐藏式安装只需一台室外机，内机隐藏式安装，整体配合装饰装修风格非常好制冷时间一般10min一般5min 左右3~5min运行费用一般一般良优初投资低较低较低较高。

中央空调选型指南方案1. 简介中央空调是现代建筑中常见的空调系统，它通过集中供冷和供暖，为大型建筑提供舒适的室内环境。

中央空调选型是指根据建筑的需求和特点，选择合适的中央空调设备的过程。

本文将介绍中央空调选型的基本原则、步骤，并提供一些实用的选型指南，帮助您选择适合的中央空调设备。

2. 中央空调选型的基本原则在进行中央空调选型时，需考虑以下几个基本原则：2.1 室内负荷计算根据建筑的使用类型、面积、朝向、隔热性能等因素，计算室内的冷负荷和热负荷，以确定所需的制冷和供暖能力。

2.2 系统类型选择根据建筑的特点和需求，选择合适的中央空调系统类型，包括水冷式、风冷式和地源热泵等。

同时，考虑系统的可靠性、节能性和运行成本等因素。

2.3 设备容量选择根据室内负荷计算结果和系统效能，选择合适的中央空调设备容量，确保设备能够满足需求，但又不过度设计，以提高能源利用率。

2.4 系统调节与控制选择合适的控制方式和设备，使中央空调系统能够按需自动调节和控制温度、湿度和空气质量等参数，以提供舒适的室内环境。

3. 中央空调选型步骤下面是进行中央空调选型的基本步骤：3.1 收集建筑信息收集建筑的基本信息，包括建筑类型、面积、楼层高度、朝向等，以了解建筑的特点和需求。

3.2 进行室内负荷计算根据建筑信息和负荷计算软件，对室内的冷负荷和热负荷进行精确计算，得出相应的能力需求。

3.3 系统类型选择根据建筑的特点和需求，结合各种中央空调系统的特点和优势，选择合适的系统类型。

3.4 设备容量选择根据室内负荷计算的结果和系统效能，选择合适的中央空调设备容量，确保设备能够满足需求。

3.5 系统调节与控制选择根据需求和预算，选择合适的系统调节与控制方式，以实现良好的室内环境调节效果。

3.6 汇总报告与方案选择根据以上步骤的结果，编制中央空调选型汇总报告，并从中选择最佳方案。

4. 中央空调选型指南以下是一些中央空调选型的实用指南，供参考：4.1 建筑类型与中央空调系统选择•住宅建筑：适合采用风冷式中央空调系统，具有安装方便、运行稳定的特点。

家用中央空调设计参考一、重庆地区冷负荷指标标准：二、末端设备选择1、末端设备选择按所需设计冷量×修正系数选取，一般修正系数为1.25～1.3之间2、选择末端设备时按标准状况或中风档相应的参数选取，并适当考虑末端设备的噪音对房间使用功能带来的影响。

三、主机选型：1、将各空调房间的设计冷量总合计即为设计总能量，按此冷量选择为100%使用，主机使用系数一般不底于75%。

（按取使用率时需与业主充分沟通）2、80%以上的同时使用系数，不需要安装电动二通阀；若同时使用系数较低（65%～80%），需根据房间的使用功能考虑安装电动二通阀；安装电动二通阀的房间设计总能量不大于机组总能量的1/3。

3、通常情况下，设计总能量可按照空调面积×180w/㎡来核定和反验算，以校证各房间的负荷指标的偏差。

水系统1、小系统（6台末端设备以内）水管管径即为主机的接管管径；2、大系统（6台末端设备以上）水管管径按照末端设备的水流量计算，水管流速≤2m/s；水量计算公式：L=Q/（4.187*T ）水管管径计算：D=35.68*（L/V）式中：Q┄┄┄制冷量T┄┄┄水温差（一般取为3～5℃）L┄┄┄水流量（l/s）V┄┄┄水流速度（1.5～2m/s）3、通常情况下水系统为异程式，特殊情况考虑同程4、凝结水就近厨房和卫生间的排水管排放其主管坡度≥5%。

一般情况下，0.4㎏/Kw*h左右的冷凝水；在潜热负荷较高时，0.8Kg/Kw*h的冷凝水。

四、风系统：1、家用中央空调一般设计送风方式为侧送上回式，若因为装饰或业主要求需做成下送风的，送风管道风速≤4.5m/s；2、下送风的送风风速应小于等于3m/s；3、回风口的大小为风机盘管出风口面积的1.5倍，或回风速度≤2m/s；4、一般不考虑新风，通过门窗自然补给；五、电系统：1、风机盘管控制线为BV4×1.0m㎡+1×1.5 m㎡；2、主机电源线大小参照其电气参数或电线选型表格，或计算电流量选取；计算公式：三相电流：I=N/（1.732*U*COS＆）式中：I┄┄┄电流（A）N┄┄┄电机功率（Kw）U┄┄┄电压380（V）COS＆┄电机功率因素，0.85～0.95商用中央空调设计参考一、末端设备冷负荷指标：备注：选择末端设备时其参数按照’中档’选取,并适当考虑末端设备的噪音对房间使用功能带来的影响。

最详细的中央空调设计选型1.流量：2.扬程：式中：注：⽔泵台数流量流量的增加值1100/h d / h f 值：⼩型住宅建筑在1-1.5之间⼤型⾼层建筑在0.5-1之间。

h f －⽔系统总磨阻⼒损失，Pah d －⽔系统总局部阻⼒损失，Pah m －设备阻⼒损失，Pah s －开式⽔系统的静⽔压⼒，Pa⽔泵选型及附表通常选⽤⽐转数n s 在30～150的离⼼式清⽔泵。

⽔泵的流量应为冷⽔机组额定流量的1.1～1.2倍⽔系统（冷、热⽔）的⽔泵扬程Hp(m)按下式计算：开式⽔系统：Hp=h f +h d +h m +h s闭式⽔系统：Hp=h f +h d +h m⽔泵并联运⾏时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

故强烈建1.选⽤多台⽔泵时，要考虑流量的衰减，留有余量。

2.空调系统中⽔泵并联不宜超过3台，即进⾏制冷主机选择时也不宜超过三台。

冷冻⽔泵和冷却⽔⽔泵的台数应和制冷主机⼀⼀对应，并考虑⼀台备⽤。

补⽔泵⼀般的原则选取。

与单台泵运⾏⽐较流量的减少强烈建议：过三台。

泵⼀般按照⼀⽤⼀备冷冻⽔泵扬程的组成1.制冷机组蒸发器⽔阻⼒：⼀般为5~7mH2O；（具体值可参看产品样本）2.末端设备（空⽓处理机组、风机盘管等）表冷器或蒸发器⽔阻⼒：⼀般为5~7mH2O；（据体值可?3.回⽔过滤器阻⼒，⼀般为3~5mH2O；4.分⽔器、集⽔器⽔阻⼒：⼀般⼀个为3mH2O；5.制冷系统⽔管路沿程阻⼒和局部阻⼒损失：⼀般为7~10mH2O；综上所述，冷冻⽔泵扬程为26~35mH2O，⼀般为32~36mH2O。

冷却⽔泵扬程的组成1.制冷机组冷凝器⽔阻⼒：⼀般为5~7mH2O；（具体值可参看产品样本）2.冷却塔喷头喷⽔压⼒：⼀般为2~3mH2O3.冷却塔（开式冷却塔）接⽔盘到喷嘴的⾼差：⼀般为2~3mH2O4.回⽔过滤器阻⼒，⼀般为3~5mH2O；5.制冷系统⽔管路沿程阻⼒和局部阻⼒损失：⼀般为5~8mH2O/100m；综上所述，冷冻⽔泵扬程为17~26mH2O，⼀般为21~25mH2O。

多联机中央空调系统显热选型设计法介绍引言多联机中央空调系统在现代建筑中得到广泛应用，其具有高效、节能和灵活性等优点。

而在多联机中央空调系统的设计中，显热选型是一个至关重要的环节。

本文将介绍多联机中央空调系统显热选型设计法，并结合实例进行详细讲解。

1. 多联机中央空调系统的显热计算方法显热是指空调系统需要移除的建筑物内的热量。

多联机中央空调系统的显热计算方法可以基于建筑物的用途和结构进行精确计算，以满足设计要求。

常见的显热计算方法包括:•室内传热负荷计算法•外壳传热负荷计算法•综合传热负荷计算法需要根据实际情况选择合适的计算方法，并结合建筑物的特点进行计算。

2. 多联机中央空调系统的显热选型设计流程多联机中央空调系统的显热选型设计流程包括以下几个步骤:2.1. 数据收集在进行显热选型设计之前，需要收集以下数据:•建筑物平面图•建筑物结构图•建筑物用途•建筑物尺寸和面积•建筑物朝向和周围环境2.2. 显热计算根据收集到的数据，进行显热计算，以确定空调系统需要移除的热量。

2.3. 设计参数确定根据显热计算结果和实际情况，确定多联机中央空调系统的设计参数，包括:•冷却容量•供暖容量•空气流量•风机功率2.4. 型号选择根据设计参数，选择合适的多联机中央空调系统型号。

2.5. 系统布局设计根据选定的系统型号，进行系统布局设计，包括:•室内机、室外机和管道的布置设计•管道长度和直径的确定2.6. 客户方案提交将选定的多联机中央空调系统方案提交给客户进行确认和审批。

3. 多联机中央空调系统显热选型设计实例以下是一个多联机中央空调系统显热选型设计的实例:根据收集到的数据，该建筑物的显热计算结果为XXX kW。

根据实际情况和设计要求，我们确定该系统的冷却容量为XXX kW，供暖容量为XXX kW，空气流量为XXX m³/h，风机功率为XXX kW。

根据这些设计参数，我们选择了XXX型号的多联机中央空调系统。
