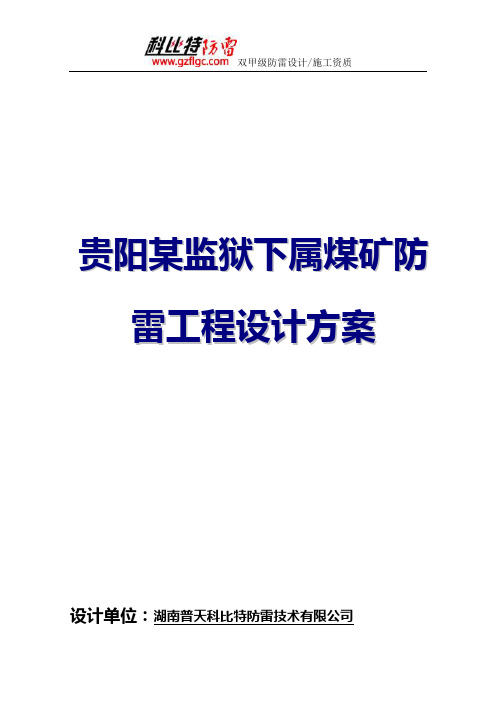

贵阳某监狱下属煤矿防雷工程设计方案设计单位：湖南普天科比特防雷技术有限公司联系人：刘云云日期：2010年5月7日前言雷电是一种自然现象。
随着微电子、计算机技术的迅速发展，以集成电路为核心的各种测控及网络通讯系统已广泛应用于现代生活的各个领域。
这类设备对过电压、过电流、电磁脉冲等外来干扰极其敏感且耐受能力极低。
通过对雷电的能量波谱分析可知，雷电波能量主要集中在低频段，极易与工频（50HZ）的供电线路形成耦合，造成雷电波的侵入；加之机房内的计算机设备采用了大量的微电子技术，由于微电子设备的特殊性，其速度快、精度高，但抗干扰能力差，极易毁坏。
而雷电电磁脉冲是一种强电磁干扰源，以不同的途径侵入电子设备内部，轻则干扰设备的正常运行，造成数据失真；重则使电子设备局部损坏或整机报废。
一、雷电的防护原理在低压供电系统、测量和控制系统、计算机网络，有许多因素可引起过电压浪涌。
下面所述的四种造成的危害最大。
直击雷：如果雷电直接对有外部防雷装置的建筑物或者直接打到建筑物顶部的可以通过某种途径传输雷电流入地的装置放电(如室外天线，卫星接收装置等)，使得地电位抬升，一大部分雷电流通过保护接地线进入到建筑物的装置和连接的设备。
雷电也可能直接对电源线(低压架空线)或数据线放电，大部分高能雷电流被引入到建筑物里。
附近的雷击：一是，即使建筑物本身没有遭到雷击，附近的雷电闪击也可能引起建筑物装置上的过电压。
这个浪涌过电压直接或通过电感性或电容性耦合到达电子装置、设备的线路上。
或者通过雷电放电通道散发出的磁场，在设备的线路上感应出过电压，建筑物内的长导线回路特别容易感应出过电压。
容性耦合是通过具有高电位差的两点之间的电场产生的，例如在雷电放电通道和金属导线之间。
附近的雷击----雷击电磁脉冲辐射二是，雷电击中附近建筑物或附近其他物体、地面，导致地电压升高，并在周围形成巨大的跨步电压。
部分雷电流可能通过大地传送到接地系统从而入侵建筑物内部设备形成地电位反击。
监狱安全防范与应急指挥平台解决方案一、系统概述由武汉兴图新科电子有限公司自主研发的监狱安全防范与应急指挥平台集成了周界防范、视频监控、报警、电网、AB门、门禁、巡更、监舍对讲、公共广播、会见等各种系统，实现了各系统之间的互联互控及信息融合与共享。
平台还集成了三维电子地图、智能视频分析、预案会商、指挥调度等系统，为实现规范执勤、文明执法提供了良好的技术保障，同时也为领导分析决策和指挥调度提供了全面的信息支撑和灵活的技术手段。
平台可对监狱周界、监舍、禁闭室、习艺场所、监区医院等重要场所进行实时视频监控、行为分析、录音录像，并借助预案会商和可视化应急指挥调度系统，对狱内暴力、越狱等突发事件进行及时报警和处置，为整个监狱建立了有效的预警防范控制体系。
该平台已成功应用到全国各地多所监狱、管理局、看守所和劳教局。
二、警情处理业务流程三、系统特点1.功能完善完全整合视频监控、周界防范、报警、门禁、巡更、监舍对讲等业务，实现一体化的集中管理和控制。
2.高清显示采用H.264动态编码技术，实时传输高清晰视频图像，支持D1、720P、1080P高分辨率，支持多画面显示及图像多级放大到全屏显示。
3.警情预案管理针对不同种类警情可事先设置报警预案，警情一旦发生，系统自动切换现场监控点图像同时进行抓拍、联动录像开启、联动报警区域内门禁自动关闭、摄像机转向预置点，并通过对讲、手机短信等方式向监管人员发送警情信息。
4.兼容能力强兼容多厂家IPC/DVS/DVR和编码设备，如海康、大华、天地伟业、H3C、恒亿、朗驰等；兼容H.323协议，与Sony、Vicon等视频会议终端和桌面视频会议系统互连互通，实现图像信息共享。
5.周边设备接入能接入AD、Pelco、英飞拓、红苹果视频矩阵，霍尼韦尔、安居宝报警主机，玺瑞、玺玛克门禁，脱颖、旭飞、瑞达电网，蓝卡人员定位，无线寻呼等设备和系统。
6.多功能融合融合指挥调度和预案管理功能，在紧急警情发生时，各级管理人员或领导可根据实际情况选择处置预案，并实现现场指挥调度。
第1章监狱监控系统防雷方案伴随社会通信建设旳步伐不停加紧, 宝贵通信设备被广泛应用于通信旳运行系统中。
这些高精密算设备富含大量旳CMOS半导体集成模块, 耐过电压电流能力极低, 无法保证在特定旳空间里遭受雷击时运行。
且各系统多包括大量旳电子设备和监控、门禁系统, 这些电子设备和监控、门禁系统一般耐电压等级低, 抗干扰能力差, 最怕受到雷击。
且所有设备旳运行正常与否直接影响到该区旳居民及企、事业位旳安全和工作旳正常开展, 因此采用较具可靠性避雷措施至关重要。
本方案旳制定, 目旳是提供出一套完整而易于操作防雷设计和运行处理方案供参照。
一、总则1.通信系统电子设备雷电过电压及电磁干扰防护, 是保护通信线路、设备及人身安全旳重要手段, 是保证通信线路、设备运行必不可缺乏旳技术环节。
2、本方案旳设计根据:1.IEC1312《雷电电磁脉冲旳防护》、2. GB50057-《建筑物防雷设计规范》、3.VDE0675《过电压保护器》、4.GA173-1998《监控、门禁信息系统防雷保安器》5.GB2887-89《监控、门禁场地技术条件》6.ITU K25《光缆旳防雷》7.ITU K27《电信大楼内旳连接构造和接地》8.GB50057-94《建筑物防雷设计规范》9.GB50174-93《电子监控、门禁机房设计规范》10.GB50200-94《有线电视系统工程技术规范》11.GB50198-94《民用闭路监视电视系统工程技术规范》12.GB/T50311-《建筑与建筑群综合布线系统工程设计规范》二、雷电波入侵监控、门禁系统也许途径1.雷电直接击中监控、门禁网络物理线路a.落雷点为电源高电压侧, 雷电沿供电线路侵入到监控、门禁网络系统供电部分, 产生过电流与过电压导致网络供电系统旳UPS电源损坏、断电、致使整个系统瘫痪。
b.雷电直击网络信号线路、沿信号进入监控、门禁网络系统, 导致信号接口、接受系统、室内单元等重要设备损坏。

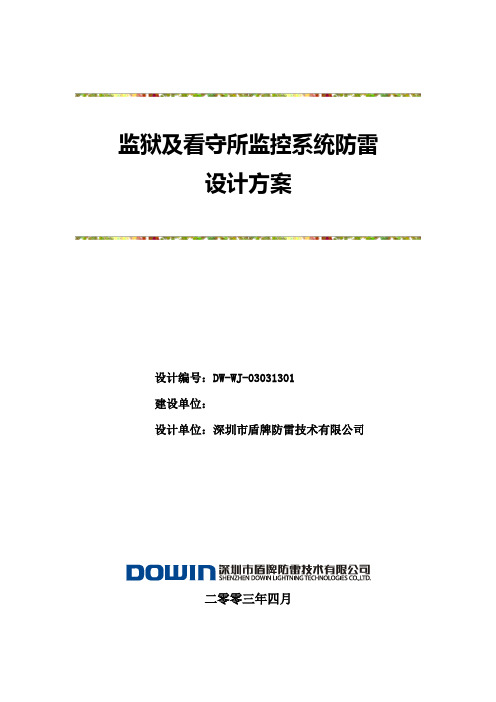

监狱及看守所监控系统防雷设计方案设计编号：DW-WJ-03031301建设单位：设计单位：深圳市盾牌防雷技术有限公司二零零三年四月目录前言 (3)第一部分盾牌公司简介 (4)第二部分监控系统防雷现状及需求 (6)第三部分对监控系统防雷问题的专项分析 (7)第四部分监狱及看守所监控系统防雷设计方案 (12)一、设计说明 (12)二、设计方案 (12)第五部分方案用产品及性能介绍 (15)第六部分售后服务承诺 (22)第七部分参考标准及规范 (23)附件：1、公司防雷资质2、产品检测报告3、企业营业执照4、资金证明前言本方案是根据中国武警总队提供的相关资料及对现场勘察情况，并结合信息产业部标准《通信局（站）雷电过电压保护工程设计规范》YD/T5098—2001中的有关规定而制定的。
深圳市盾牌防雷技术有限公司郑重承诺：本次设计中所提供的一切证明和资料均真实、有效，我们自愿对其真实性和有关承诺负完全责任。
本工程建设单位：设计单位：深圳市盾牌防雷技术有限公司第一部分盾牌公司简介深圳市盾牌防雷技术有限公司是专业从事信息系统防雷产品的研发、生产与销售的高新技术企业。
是国内最具实力和规模的专业防雷公司之一。
✧资本雄厚：企业注册资金1000万元。
✧人才济济：享受国务院特殊津贴专家2人，高级工程师5人，是公司研发、中试、生产、品管、工程、技术支持等方面的中坚力量。
✧技术含量高：2002年通过深圳市科技局高新技术企业认定。
✧管理现代化：应用ERP管理系统极大地提高企业在计划、采购、仓储、生产、销售等方面的管理水平。
✧质量保证体系：2001年通过ISO9001：2000版质量体系认证。
在研发、试验、定型、生产、检验、销售等各个阶段，均严格按照ISO9001：2000版标准进行质量控制，保证了产品的高可靠性。
✧先进可靠的检测手段：2002年3月通过国家实验室认证。
可出具国家及亚太地区认可的检验报告和为客户提供防雷产品检测服务。
智能安全防范系统可行性方案This manuscript was revised by the office on December 10, 2020.监狱智能安全防范系统可行性方案1概述由于监狱本身的特殊性，其安防建设一直备受重视，经过多年的发展，各种各样的安防手段被应用到监狱的安全防范工作中，使各地监狱建设了包括视频监控、报警、巡更、门禁、语音对讲、公共广播、AB门、高压电网等在内的众多技防与物防系统，这些系统在保障监狱内外部安全方面都发挥了非常重要的作用。
目前国内监狱防卫系统由内部防卫和周界防卫组成，采取的防卫手段是以人防、物防与简单的技防相结合。
这些系统都是独立运行、独立管理的，随着监狱安防应用的进一步深入，这种独立运行、独立管理的形式暴露出越来越多的问题，其中最明显的体现在几个方面：随着对社会安全的要求越来越高，现有监狱技防手段暴露出越来越多的问题，其中最明显的体现在几个方面：（1）缺乏有效监控手段需要安全防卫的重要场所仍以人防为主，缺乏技防手段。
仅在监狱禁区内少数部位布设了监视传感器材。
由于警卫人员自身的生理因素限制，因此在监控能力、监控范围、监控时间等方面存在很大的局限性。
无法满足新时期监狱对安全警戒的高级需求。
（2）监控模式单一目前已经在局部实施的视频监控以视频记录和人工监控为主，自成系统，功能单一。
人工监控受人类自身生理弱点的限制，存在安全威胁、漏报、监视数据分析困难、人工报警、报警响应时间长等缺点。
因此不能及时发现、处理安全威胁。
（3）存在监控盲区监狱系统中所采用的视频监控系统、报警系统以及门禁系统等都是基于有线通信，这就使得一些不便于布线的区域成为了安防监测的盲区，另外，一成不变的监测区域也给犯罪分子以可乘之机。
（4）原有系统主要针对固定场所而设置的防卫，监控场所发生变化时不能随应用场所变化而改变。
因此，监狱安防亟需一套能够将上述各个安防系统进行有机整合并实现统一管理的综合安防管理解决方案。
监狱安防解决方案
《监狱安防解决方案》
随着社会的发展，监狱安全问题日益凸显，为了确保监狱内的安全和秩序，监狱安防解决方案变得尤为重要。
对于监狱管理部门来说，确保监狱内的安全是他们的首要任务。
在监狱内，安全防护措施至关重要。
监控摄像头与智能监控系统是最基本的安防设备，可以实时监控监狱内外的景象，并且能够对异常事件进行及时警报。
此外，电子门禁系统也是不可或缺的安防设备，可以有效监控监狱内人员的进出，保证只有授权人员才能进入相应的区域。
除了这些基本的安防设备之外，还需要考虑监狱内的紧急逃生通道和紧急报警系统。
在突发情况下，这些设备可以帮助监狱内的人员快速脱离危险，并且及时通知外界有关突发事件的信息，有助于相应部门进行有效处理。
另外，为了改善监狱内的监管环境，相关部门还需要考虑使用尖端技术来提高监狱内的安全，比如人脸识别技术、声音识别技术等。
这些技术可以帮助监狱管理部门更好地掌握监狱内人员的动态信息，及时发现异常行为，保证监狱内的安全和秩序。
总的来说，监狱安防解决方案是一个需要综合考虑各种因素的系统工程，包括基础设施建设、智能设备的应用和监狱管理人员的培训等多方面内容。
只有不断更新和完善现有的监狱安防
解决方案，才能更好地确保监狱内的安全和秩序，为社会提供一个更加和谐稳定的环境。
XX监狱相控阵雷达智能安全防范系统方案10目录一、概述 (3)二、方案设计 (4)1、需求分析 (4)2、系统结构 (4)3、SP100VF相控阵雷达特点及外观图 (5)4、相控阵雷达前端报警模块 (7)5、视频分析前端报警模块和软件 (11)6、综合布线和网络传输系统 (12)三、系统功能特点 (12)1、系统的特性 (13)2、系统功能特点 (14)四、SP100VF智能相控阵安全防范系统配置 (18)一、概述传统的周界/区域安全防范系统（物理防范的围栏、围墙以及电子围栏、震动传感器、视频等）或受光学能见度影响，或受恶劣天气影响（风、雨、雪、雾、冰雹、沙尘等），或受复杂环境影响（小动物、杂草丛生、树木等），以至安全防范系统漏报率高、误报率高、无法准确探测运动目标的距离、角度、速度等信息，形同虚设。
上述限制条件决定了无法依赖于某一种安全防范技术，必须选择两种甚至两种以上的技术，并且将这些技术进行有机的融合，从而设计出有效的安全防范系统。
传统的被动触发式及视频传感器只能提供大致的目标区域，无法探测目标的距离、角度和速度；不具备在目标进入防区前的预警功能；雷达探测器能在目标进入防区前进行探测预警，可通过对目标的距离、角度和速度的测量来判断目标的行为和类别，最大可能的减少误报警。
监狱管理对象的特殊性决定了其应用的围墙的重要性，围墙是监狱的重要防范场所。
最近一段时间发生了“韶关北江监狱越狱事件”黑龙江未管所“8.10越狱事件”，对围墙安装警戒系统变得极为重要。
一旦发生越狱等非正常突发事件，社会影响巨大。
因而，我司针对监狱围墙的重要及特殊性研发了这套围墙相控阵雷达智能安全防范系统。
二、方案设计1、需求分析距离监狱实体围墙5米内侧，安装有钢网围墙。
结合监狱现场情况，建议在围墙与钢网之间安装相控阵雷达智能安全防范系统。
该系统能够通过多种方式主动探测到各种入侵或逃越行为，联动安防指挥中心、分控中心报警，并统计记录各种警情和录像。
2、系统结构监狱的相控阵雷达及视频融合安全警戒系统主要包括前端相控阵雷达和摄像机、计算机网络及布线、后端服务器及报警管理系统。
安全警戒系统使用相控阵雷达加智能视频分析两种技术手段融合，来实现围墙安全防范报警。
安全警戒软件在确定警情后，触发管理报警防区的声光报警设备，第一时间反馈给后台监控总平台。
安全警戒软件在收到报警后，会在平面上显示多种报警信息，通过语音、图标等提示值班人员。
安全警戒软件在确定警情后，还可以和原有安防综合管理平台联动，将警情及相关信息传输到用户已有的安防平台，实现监狱安防指挥中心对警情的处理。
并且将警情传送到分控中心，协同分控中心值班人员处理警情。
DVR 安全警戒系统系统由前端探测设备、信号采集与处理系统、网络传输与分析控制系统等组成，具备雷达视频信息与视频图像联动识别、运动目标跟踪监视、坐标方位地图标定、网络化传输、信息融合、主动预警等多功能的信息综合系统，解决了视频搜索速度慢、精度差、手工操控繁琐等问题，提高了远距离视频监控系统的使用效率，提高了目标搜索和跟踪的速度和精度，降低了执勤人员的工作强度，提高了系统的使用价值。
3、SP100VF 相控阵雷达特点及外观图通过视频智能分析功能和智能相控阵雷达划区域的联合定位，可以规避单一设备产生的系统误差。
更准确的确认有效报警区域。
相控阵雷达在发现目标后，会实时将计算出的目标数据，例如距离、角度、速度等参数与视频联动，结合视频自身视频智能分析功能对视频区域内的物体进行分析以确定目标，双重确认后再传输给后台服务器显示出来。
安全警戒系统软件整合视频、相控阵雷达测距测角测速数据，可以定位警情发生区域的准确位置，再将警情通知用户。
1、产品组成：◆网络摄像机两台（16mm长焦+4mm短焦）◆SP100相控阵雷达◆报警装置◆防水箱（防区控制器、开关电源、光交换机)2、相控阵雷达SP100性能特点：◆雷达探测距离：●缓慢运动目标120m；●肘膝匍匐运动目标120m；●直立行走目标160m；◆距离分辨率：0.75m；◆探测角度：水平13°（可以对扫角进行控制，实现任意大小的锥状防区划分），垂直9°；测角精度：1°；◆探测率大于99%；◆发射频率：24.00-24.15GHz ；◆多目标能力：32 ；◆扫描速率：500次/秒；更新速率：12次/秒；◆功耗：5W MAX 8~16VDC；◆防护等级：IP67；◆工作温度：–40℃~85℃；4、相控阵雷达前端报警模块前端设备布置根据XX监狱的情况，围墙周长约1600米。
SP100相控阵雷达报警距离理论上可到达160米，SP100VF实际使用中可达到100米以上。
需使用16个SP100VF 相控阵雷达探测器，在实体围墙和钢板围墙内部署。
SP100VF首尾相接，形成无缝的智能安全防范墙。
相控阵雷达报警实现方式SP100相控阵雷达采用收发一体化技术，多天线相控阵复合结构，线性调频连续波体制。
本产品的工作原理是通过24G频段的电磁波对周界防区进行实时扫描，基于被测目标的距离域时延效应，速度域的多普勒效应，并结合多天线的相差，运用2FFT、目标聚类跟踪等多项数字信号处理技术，对防区内目标的距离、速度、角度进行精准测量，从而在周界防区内识别有效报警目标。
并且将相关数据及警情信息上传到服务器。
相控阵雷达的优势是不但能够发现防区内的目标，还能够精确给出目标的距离、角度、速度等参数。
探测距离0-160米相控阵电磁微波扫描是一定张角的区域，在应用到周界报警，需要控制报警信号在一定的区域。
由于相控阵探测器能够测算距离和角度，所有可以建立以相控阵雷达为原点的极坐标系，在此基础上，可以根据现场情况，规划需要报警的防区，对规定区域外的信号不进行处理，防区以外的入侵目标，不会报警。
由于电磁微波的传播特性，相控阵雷达发射的电磁微波在近距离也能无死角的覆盖，从而相控阵雷达能够无死角的探测最近距离的目标。
同时多个相控阵雷达首尾相接，互相之间有一部分重叠区域，从而保证周界防区无漏洞。
SP100相控阵雷达的特性SP100相控阵雷达利用纳秒级电磁微波进行目标特征检测，具有探测距离远、抗干扰能力高、检测速度快、检测结果准确性高、操作简单直观、安装方便、实用性强等优点。
1）探测距离远：SP100使用SiGe工艺的集成MMIC设计，在有效降低产品功耗的同时大大提高了灵敏度，有效动态范围≥60dB。
相较传统的分立式元件设计，系统一致性大大提高。
空旷环境下探测距离不小于160m，稳定性远优于市面上同类产品。
2）抗干扰能力高：SP100多天线相控阵复合结构，电磁微波实时覆盖监测区域，信号处理算法会不停记录、更新地面背景杂波。
采用背景对消原理，SP100可以真正实现全天候工作，适应大风、大雨、大雪、大雾、沙尘等恶劣天气情况。
适用于复杂地面环境中的运动目标探测。
SP100相控阵雷达采用先进的同频异步信号过滤技术。
即使相邻设备或附近24GHz交通测速雷达有同频道干扰，也不会影响雷达正常工作。
3）检测速度快：SP100采用最先进的FPGA+双核ARM异构处理器，计算能力大幅领先市面同类产品。
每秒对监视环境扫描不小于10次，支持对最多32个目标同时探测跟踪的能力，同时雷达支持≥10个目标同步输出，在最短时间内给出最精确的探测结果。
4）准确性高：SP100使用2FFT、目标聚类跟踪等多项数字信号处理技术，最低探测速度≤0.05m/s，不论目标以何种姿势、任意位置闯入防区，都能被快速定位。
同时具有模式识别技术，对飞鸟、猫等小动物进行识别，进一步降低虚警、漏警的概率。
5）安装方便、操作简单：SP100整机尺寸小、重量轻，定位安装便捷。
可快速搭建，不需要特殊的安装结构，并可以任意设定防区区域，即便覆盖了如大门、安全通道等无需检测的区域，也能够实现分段报警，简化了设计和安装要求。
6）兼容性好、便于系统集成：SP100支持以太网口（TCP/UDP）、串口数据传输，后台集成方便，支持与我司现有视频融合一体化系统及第三方安全报警系统进行对接，轻松实现整套安防解决方案。
5、视频分析前端报警模块和软件SP100VF相控阵雷达自带2个摄像机，通过设备自带智能分析功能，来实现出现警情时的实时跟踪和精确拍摄。
在视频软件报警中，视频分析主要使用目标侦测和大小检测过滤功能，还包括对树叶、草等摇摆的过滤。
具体方式是在相控阵雷达触发报警后，视频监控摄像机会分析视频监管区域，如有异常物体移动，视频将产生报警信号，然后通过算法过滤功能确定是否是人的运动。
通过视频分析功能，能够更精确的保证系统准确性，弥补单一探测器的固有缺陷。
安全防范系统软件是开放式软件，系统能够方便安装在各种服务器设备上，支持虚拟化（ESI）安装。
我们建议服务器CPU主频为四核3.3GHz 或以上，操作系统建议win7或以上，内存建议8G以上。
6、综合布线和网络传输系统监狱围墙防范系统必须就近设置配线箱，预留220V电源接口和单模光纤接口，所需电源线和光纤可以从配线箱引出，引到地面立杆上的防水箱。
建议采用地埋方式进行地面布线。
光纤从配线箱到安保中心。
整个系统基于网络传输，必须根据现场情况布置一定的室外网络，并通过光纤连接到报警中心。
三、系统功能特点雷达视觉融合一体化智能报警系统，是针对监狱周界安防应用，采用多重技术的复合式防入侵传感器，各自独立的传感技术采用相互结合的方式，雷达探测器主动探测目标，视频传感器采集目标视频并进行目标解算，设计的新一代更低误报率、更高识别率的多传感器周界报警系统。
雷达视觉融合一体化智能报警系统可以和前端报警探测设备双向通信，报警数据可实时上传，而且还可以实现由计算机软件直接对智能相控阵探测雷达进行控制操作，如布防、撤防操作、修改防区、修改系统配置等，方便用户的操作和管理，一旦出现警情后，相控阵雷达可实时回传目标位置信息，自动指挥外置的PTZ摄像机自动跟踪目标，使值班人员能及时了解报警点的信息，缩短了出警时间，同时也可提供给硬盘录像机报警联动信号。
1、系统的特性●反应迅速：接警时间极短，前端检测到报警信号后在0.1s内即可将报警信息上报至控制中心。
●高安全性：对所有在系统中传输的数据进行加密，防止数据泄密、伪造或篡改。
●直观性：通过防区的总平面图、各单元建筑、各建筑楼层的三层电子地图形式，直观显示警情确切位置与报警类型。
●开放性：采用开放式结构，可灵活地扩展为多级联网方式，提供友好的报警查询统计、警情显示、报警内容、解决方法等功能。
●实时性：24小时动态显示报警情况，以视频图像、声音和警灯多重报警手段进行控制。
●可靠性：通过权限设置、密码工作，使得操作员与管理员各司其职，以保证中心系统运作的安全。
●全中文界面：控制中心软件采用全中文图形界面，直观的屏幕提示，使界面友好美观，操作方便，普通的工作人员经过简单培训即可操作。
