变压器的保护范围变压器作为电力系统中至关重要的设备，它的保护范围和要求可是咱们电力人心里的一杆秤，时刻都得掂量着。
为啥这么说呢？变压器要是出了问题，那整个电网的运行可都得受影响，轻的停电几小时，重的甚至可能引发安全事故，后果不堪设想。
所以啊，咱们今天就来聊聊这变压器的保护范围和要求，看看咱们平时是怎么守护这个“电力心脏”的。
首先啊，咱们得明白，变压器保护可不是光保护变压器本身那么简单，它得是个全方位、多层次的保护体系。
从变压器的高压侧到低压侧，从内部绕组到外部绝缘，每一个细节都不能放过。
高压侧的保护，那可是重中之重。
为啥呢？因为高压侧电压高、电流大，一旦出现问题，那威力可不是闹着玩的。
所以啊，咱们得在高压侧装上避雷器，防止雷电过电压对变压器造成冲击。
还有啊，得装上电流速断保护和过电流保护，一旦电流超过设定值，保护装置就得立马动作，切断故障电流，保护变压器不受损害。
低压侧的保护也不能忽视。
虽然低压侧电压低、电流小，但要是出了问题，那影响也是不小的。
咱们得装上低压侧零序电流保护，防止单相接地故障的发生。
还有啊，得定期检测低压侧的绝缘电阻，确保绝缘良好，防止漏电事故的发生。
说到内部绕组，那可是变压器的核心部件。
绕组要是出了问题，那变压器可就得报废了。
所以啊，咱们得在绕组上装上温度保护装置，实时监测绕组的温度，一旦温度过高，就得采取措施降温，防止绕组烧毁。
还有啊，得定期对绕组进行预防性试验，检查绕组的绝缘性能和电气性能，确保绕组运行正常。
外部绝缘的保护也不能少。
变压器可是个“娇贵”的设备，外部环境对它的影响可不小。
所以啊，咱们得在变压器周围装上围栏，防止小动物和杂物进入变压器内部。
还有啊，得定期对变压器进行清扫和检查，防止灰尘和污垢附着在绝缘子上，影响绝缘性能。
除了这些硬件保护措施，咱们还得加强变压器的运行管理。
得定期对变压器进行巡视和检查，及时发现和处理潜在的问题。
还有啊，得建立完善的变压器保护定值管理制度，根据变压器的实际情况和保护装置的性能，合理设定保护定值，确保保护装置能够正确动作。

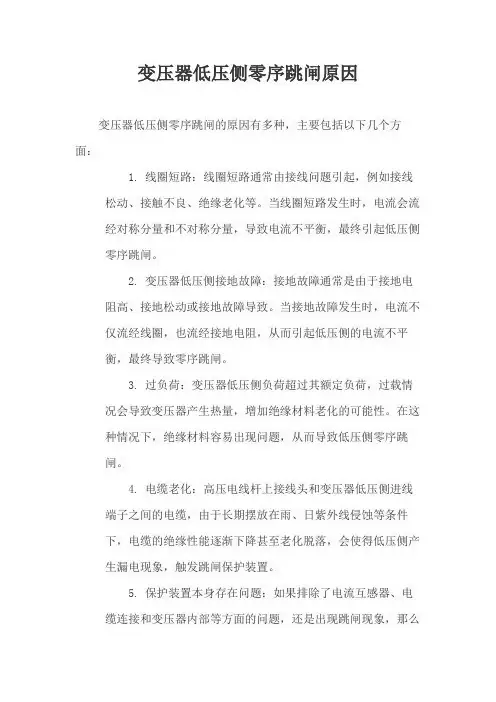

变压器低压侧零序跳闸原因
变压器低压侧零序跳闸的原因有多种，主要包括以下几个方面：
1.线圈短路：线圈短路通常由接线问题引起，例如接线
松动、接触不良、绝缘老化等。
当线圈短路发生时，电流会流经对称分量和不对称分量，导致电流不平衡，最终引起低压侧零序跳闸。
2.变压器低压侧接地故障：接地故障通常是由于接地电
阻高、接地松动或接地故障导致。
当接地故障发生时，电流不仅流经线圈，也流经接地电阻，从而引起低压侧的电流不平
衡，最终导致零序跳闸。
3.过负荷：变压器低压侧负荷超过其额定负荷，过载情
况会导致变压器产生热量，增加绝缘材料老化的可能性。
在这种情况下，绝缘材料容易出现问题，从而导致低压侧零序跳
闸。
4.电缆老化：高压电线杆上接线头和变压器低压侧进线
端子之间的电缆，由于长期摆放在雨、日紫外线侵蚀等条件
下，电缆的绝缘性能逐渐下降甚至老化脱落，会使得低压侧产生漏电现象，触发跳闸保护装置。
5.保护装置本身存在问题：如果排除了电流互感器、电
缆连接和变压器内部等方面的问题，还是出现跳闸现象，那么
可能是保护装置本身存在问题。
此时可以通过更换保护装置或进行调试等方式解决问题。
综上所述，变压器低压侧零序跳闸的原因主要包括线圈短路、变压器低压侧接地故障、过负荷、电缆老化以及保护装置本身存在问题等。
在变压器日常维护中，应加强对变压器周围环境的检查、及时更换老化的设备和电缆等，以降低故障的概率。
同时，对于已经发生的故障，应深入分析原因并采取相应的解决措施，确保变压器的安全稳定运行。
微机保护装置定值整定原则一、线路保护测控装置装置适用于10/35kV的线路保护，对馈电线,一般设置三段式电流保护、低周减载、三相一次重合闸和后加速保护以及过负荷保护，每个保护通过控制字可投入和退出。
为了增大电流速断保护区,可引入电压元件,构成电流电压连锁速断保护.在双电源线路上，为提高保护性能，电流保护中引入方向元件控制,构成方向电流保护。
其中各段电流保护的电压元件和方向元件通过控制字可投入和退出.(一)电流速断保护（Ⅰ段）作为电流速断保护，电流整定值I dzⅠ按躲过线路末端短路故障时流过保护的最大短路电流整定，时限一般取0～0。
1秒,写成表达式为：I dzⅠ=KI maxI max =E P/（Z P min+Z1L）式中：K为可靠系数，一般取1.2～1。
3；I max为线路末端故障时的最大短路电流;E P 为系统电压;Z P min为最大运行方式下的系统等效阻抗；Z1为线路单位长度的正序阻抗；L为线路长度（二)带时限电流速断保护(Ⅱ段)带时限电流速断保护的电流定值I dzⅡ应对本线路末端故障时有不小于1.3~1。
5的灵敏度整定，并与相邻线路的电流速断保护配合,时限一般取0。
5秒,写成表达式为:I dz.Ⅱ=KI dzⅠ.2式中：K为可靠系数，一般取1。
1～1。
2;I dzⅠ.2为相邻线路速断保护的电流定值(三)过电流保护（Ⅲ段）过电流保护定值应与相邻线路的延时段保护或过电流保护配合整定，其电流定值还应躲过最大负荷电流，动作时限按阶梯形时限特性整定，写成表达式为：I dz。
Ⅲ=K max{I dzⅡ。
2 ，I L｝式中:K为可靠系数，一般取1。
1～1。
2；I dzⅡ.2为相邻线路延时段保护的电流定值；I L 为最大负荷电流（四）反时限过流保护由于定时限过流保护（Ⅲ段）愈靠近电源,保护动作时限愈长,对切除故障是不利的。
为能使Ⅲ段电流保护缩短动作时限，第Ⅲ段可采用反时限特性。
反时限过电流保护的电流定值按躲过线路最大负荷电流条件整定,本线末端短路时有不小于1。

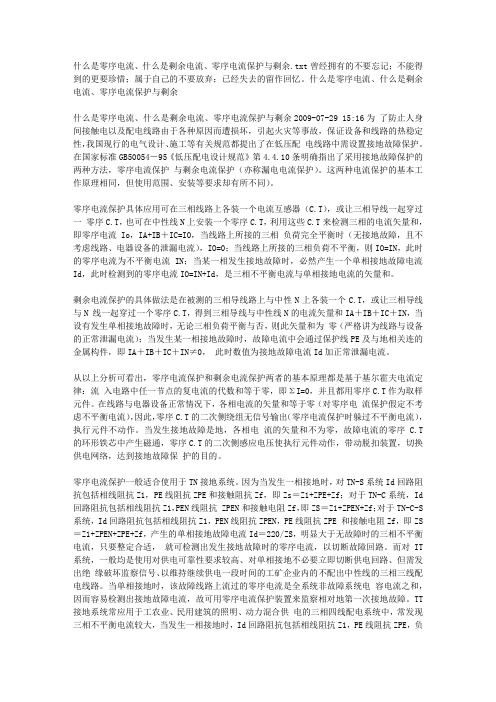

什么是零序电流、什么是剩余电流、零序电流保护与剩余.txt曾经拥有的不要忘记；不能得到的更要珍惜；属于自己的不要放弃；已经失去的留作回忆。
什么是零序电流、什么是剩余电流、零序电流保护与剩余什么是零序电流、什么是剩余电流、零序电流保护与剩余2009-07-29 15:16为了防止人身间接触电以及配电线路由于各种原因而遭损坏，引起火灾等事故，保证设备和线路的热稳定性，我国现行的电气设计、施工等有关规范都提出了在低压配电线路中需设置接地故障保护。
在国家标准GB50054－95《低压配电设计规范》第4.4.10条明确指出了采用接地故障保护的两种方法，零序电流保护与剩余电流保护（亦称漏电电流保护）。
这两种电流保护的基本工作原理相同，但使用范围、安装等要求却有所不同）。
零序电流保护具体应用可在三相线路上各装一个电流互感器（C.T），或让三相导线一起穿过一零序C.T，也可在中性线N上安装一个零序C.T，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB＋IC=IO，当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），IO=0；当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流 IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。
剩余电流保护的具体做法是在被测的三相导线路上与中性N上各装一个C.T，或让三相导线与N 线一起穿过一个零序C.T，得到三相导线与中性线N的电流矢量和IA＋IB＋IC＋IN，当设有发生单相接地故障时，无论三相负荷平衡与否，则此矢量和为零（严格讲为线路与设备的正常泄漏电流）；当发生某一相接地故障时，故障电流中会通过保护线PE及与地相关连的金属构件，即IA＋IB＋IC＋IN≠0，此时数值为接地故障电流Id加正常泄漏电流。
从以上分析可看出，零序电流保护和剩余电流保护两者的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即ΣI=0，并且都用零序C.T作为取样元件。
零序电流互感器的应用和安装注意事项零序电流互感器是很常用的电气设备，集团各板块的各厂站都有应用。
本文结合零序电流互感器的应用对互感器的安装注意事项进行研究说明，请集团各厂站的相关人员学习讨论。
一、零序互感器主要有一下几个应用场合：1、低压400V系统的变压器低压侧出线处。
2、低压400V系统的部分馈线和电动机回路。
3、中压不接地系统或小电阻接地系统的电缆出线处。
4、高压直接地系统变压器高压中性点套管及中性点接地装置处。
二、各种形式的零序互感器的主要作用：1、低压400V系统变压器低压侧的零序电流互感器作用主要有两个：一是运行人员检测变压器正常运行时的不平衡电流，便于运行调整。
二是将零序电流接入低压变压器的保护装置，用于变压器低压侧零序电流保护，作为低压母线及馈线的后备保护。
2、低压400V系统的部分馈线和电动机回路的零序电流互感器主要作用为将零序电流接入保护装置，用于单相接地零序电流保护。
避免了回路过电流保护在单相接地短路时因灵敏度不满足要求使保护越级动作的情况。
3、中压系统的零序电流互感器的作用主要分为两种：小电流接地系统零序互感器主要是采集系统单相接地时回路零序电流的变化情况，多用于接地故障选线装置；小电阻接地系统的零序电流互感器的二次电流接入保护装置，用于单相接地电流保护。
保护作用于跳闸。
4、高压直接接地系统变压器中性点零序电流互感器主要用于变压器高压侧零序电流保护；变压器中性点接地装置零序电互感器重要用于间隙零序电流保护。
三、零序电流互感器的安装注意事项零序电流互感器大多是穿心式，原理和安装也比较简单。
但下面两种零序电流互感器的安装应需特别注意。
1、中压不接地系统电缆出线处的零序电流互感器安装注意事项1.1正确的安装方式：三芯电力电缆两端处的金属屏蔽层必须接地良好，电缆终端头穿过零序电流互感器后，电缆金属屏蔽层接地线与电流互感器的相对位置要安装正确。
电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆金属屏蔽接地点在互感器上时，接地线应穿过零序电流互感器后接地；在互感器以下时，接地线应直接接地。
低压侧中性线零序电流保护使用关键词：接地故障保护；过电流保护；零序电流保护；短路瞬时脱扣器低压接地故障保护的设置应能防止人身间接电击以及电气火灾、电气设备损坏、线路损坏等事故。
低压侧中性点直接接地的变压器，低压侧单相接地短路应选择下列保护方式，保护装置应带时限动作于跳闸。
一、用高压侧的过电流保护：高压侧过电流保护灵敏性符合要求时，对低压侧单相接地短路的保护作用。
用于校验高压侧过电流保护灵敏性的低压侧短路电流，仅取变压器低压侧母线上的短路电流，也就仅能可靠地保护到变压器低压侧母线。
距离变压器再远的低压侧，短路电流小至灵敏性不符合要求时，该处及以远线路处的接地故障就保护不到。
高压侧的过电流保护，对低压侧接地短路的保护范围是有限的，并不能保护全低压系统。
二、低压侧中性线上的零序电流保护：变压器低压侧中性线上所设置的零序电流保护的一次动作电流，应躲过正常运行时，变压器中性线上流过的最大不平衡电流。
按国家标准GB1094-1-5《电力变压器》规定：应不超过变压器额定电流的25%。
变压器低压侧低压配电回路一般较多，变压器低压侧中性线上的零序电流保护的一次动作电流整定值大，灵敏度低保护范围小；整定电流值小，灵敏度高保护范围大。
零序保护的一次动作电流整定值大，如仅保护低压母线，则与高压侧的过电流保护重复；整定电流小，保护可深入到个别配电线路不长回路的末端，但也未必能保护到截面远距离回路末端，也不能保证保护全低压系统；不论整定电流大小，选择性很差。
低压系统中，只要有一回路的接地故障，变压器零序保护动作，使该变压器全部低压系统停电，扩大了停电范围，各回路全部停电，故障发生在哪一回路，一时难以确定，故障点查找困难，排除故障时间长。
从保护分工的角度要求，各保护应对其后的设备、线路起保护作用，保护上下级的整定值、动作时限达到协调配合，才能达到保护可靠、有选择、速动的要求。
有一些地区，中性点直接接地的变压器，变压器中性点引出两条母线，一条母线同相母线一同设至变压器低压总断路器，在低压屏底部接地并分设N母线和PE母线；另一条母线在变压器下就近直接接地，这样使单相接地故障电流将通过两条母线回流至变压器中性点，套在变压器中性线上的零序电流互感器中，未流过全部故障电流，零序电流互感器测得的故障电流不准确，保护动作也不可靠。
浅谈主变低压侧中性点经小电阻接地零序电流保护的应用摘要：对中性点经小电阻接地系统的接地方式及工作原理作了简单介绍，同时提出零序电流保护的优点具有简单、可靠、动作正确率高，受弧光及接地电阻影响小，不受负荷及振荡影响，这些优点都只能在选择适当合理的运行方式并正确的整定才能得到发挥。
关键词：中性点小电阻接地零序电流保护0引言内蒙古地区风能资源十分丰富，在全区118.3万平方公里的土地上，风能总储量约8.98亿千瓦，可开发利用量1.5亿千瓦，占全国可开发利用风能储量的40%。
做为具有得天独厚条件的锡林郭勒盟，正是抓住了风电快速发展这一时机，风能资源得到了开发和利用，然而风力风电的迅猛发展也对继电保护提出了更高的要求，因此主变低压侧中性点经小电阻接地后，零序电流保护得到了广泛的应用。
1.变压器中性点接地方式及工作原理1.1接线方式风电场主变低压侧中性点采用电阻接地方式时，若主变为y0接线，其中点可接接入电阻（见图1a）；若为△接线，则需外加接地变压器造成一个中性点（见图1b、c、d）。
外加接地变压器零序阻抗要小，其接线为y0/△或z；接地电阻可以直接接在y0/△或 z 接线的高压侧中性点，也可以接在 y0/△接线低压侧开口三角上。
1.2中性点经电阻接地方式的基本原理接地变压器作为人为中性点接入电阻，接地变压器的绕组在电网正常供电情况下阻抗很高，等于励磁阻抗，绕组中只流过很小的励磁电流；当系统发生接地故障时，绕组将流过正序、负序和零序电流，而绕组对正序、负序电流呈现高阻抗、对于零序电流呈现较低阻抗，因此，在故障情况下会产生较大的零序电流。
在中性点接入ct，将电流检测出来送至电流继电器，就可以进行有选择性快速保护。
另，接入电阻rn，能有效抑制接地过电压。
中性点接入电阻rn后，电网中的c0与rn 形成一个rc放电回路，将电弧接地累的电荷按e-t/r（r=3r0c0）规律衰减。
这样，就能有效抑制电弧接地过电压，提高保护动作的快速性和灵敏性；为降低中压系统的绝缘水平提供可能，并能较好地保证人身安全；另外，在中性点经小电阻接地电网正常运行中，由于中性点接地电阻的强阻尼作用，中性点位移远小于中性点不接地电网的中性点位移电压（约为1/5左右）。

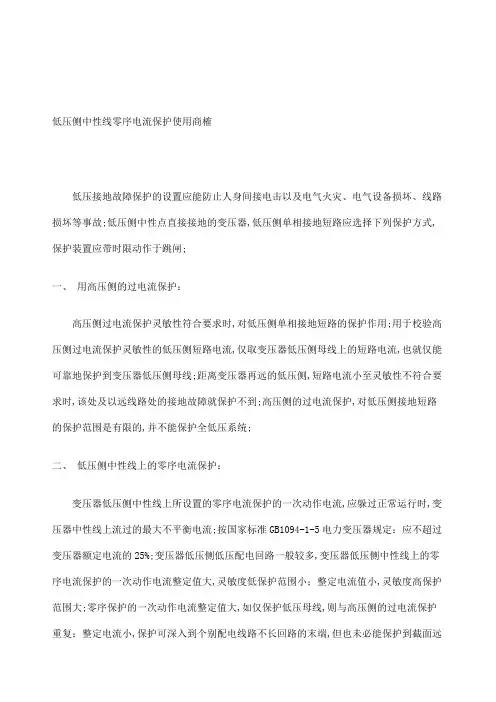

低压侧中性线零序电流保护使用商榷低压接地故障保护的设置应能防止人身间接电击以及电气火灾、电气设备损坏、线路损坏等事故;低压侧中性点直接接地的变压器,低压侧单相接地短路应选择下列保护方式,保护装置应带时限动作于跳闸;一、用高压侧的过电流保护：高压侧过电流保护灵敏性符合要求时,对低压侧单相接地短路的保护作用;用于校验高压侧过电流保护灵敏性的低压侧短路电流,仅取变压器低压侧母线上的短路电流,也就仅能可靠地保护到变压器低压侧母线;距离变压器再远的低压侧,短路电流小至灵敏性不符合要求时,该处及以远线路处的接地故障就保护不到;高压侧的过电流保护,对低压侧接地短路的保护范围是有限的,并不能保护全低压系统;二、低压侧中性线上的零序电流保护：变压器低压侧中性线上所设置的零序电流保护的一次动作电流,应躲过正常运行时,变压器中性线上流过的最大不平衡电流;按国家标准GB1094-1-5电力变压器规定：应不超过变压器额定电流的25%;变压器低压侧低压配电回路一般较多,变压器低压侧中性线上的零序电流保护的一次动作电流整定值大,灵敏度低保护范围小；整定电流值小,灵敏度高保护范围大;零序保护的一次动作电流整定值大,如仅保护低压母线,则与高压侧的过电流保护重复；整定电流小,保护可深入到个别配电线路不长回路的末端,但也未必能保护到截面远距离回路末端,也不能保证保护全低压系统；不论整定电流大小,选择性很差;低压系统中,只要有一回路的接地故障,变压器零序保护动作,使该变压器全部低压系统停电,扩大了停电范围,各回路全部停电,故障发生在哪一回路,一时难以确定,故障点查找困难,排除故障时间长;从保护分工的角度要求,各保护应对其后的设备、线路起保护作用,保护上下级的整定值、动作时限达到协调配合,才能达到保护可靠、有选择、速动的要求;有一些地区,中性点直接接地的变压器,变压器中性点引出两条母线,一条母线同相母线一同设至变压器低压总断路器,在低压屏底部接地并分设N母线和PE母线；另一条母线在变压器下就近直接接地,这样使单相接地故障电流将通过两条母线回流至变压器中性点,套在变压器中性线上的零序电流互感器中,未流过全部故障电流,零序电流互感器测得的故障电流不准确,保护动作也不可靠;中性点直接接地的变压器中性点不应直接就近接地,应同相母线一同敷设至变压器低压屏底接地;三、低压侧断路器的三相电流保护：在变压器低压侧设有各级低压断路器,变压器低压侧的总断路器,一般均选用较先进的带智能控制器的框架式断路器,智能控制器有过载长延时、短路短延时、短路瞬时、接地故障保护功能;低压各配电出线回路还设有分回路断路器,大容量配电回路也会选用带智能控制器的框架式断路器;小配电出线回路会选用低压塑壳断路器,低压塑壳断路器一般带过载长延时和短路瞬时脱扣器;断路器的短路瞬时脱扣器、接地故障保护器都有接地故障保护功能;框架式断路器的接地故障保护,是将变压器的低压侧中性线上的零序电流保护综合到框架式断路器中,其整定范围为额定电流的~倍可调;选择带接地故障保护的断路器,不必再在变压器低压侧中性线上另设零序电流保护;低压塑壳断路器虽然无专门接地故障保护,但是只要单相接地短路电流满足短路瞬时脱扣器的灵敏性要求时,低压断路器的短路瞬时脱扣器也有接地故障保护功能;大多数600A以下配电回路的接地故障保护,是由低压配电回路首端的塑壳断路器的瞬时脱扣器承担;断路器的瞬时脱扣器的整定：1．低压断路器瞬时电流脱扣器的整定电流,应大于等于配电回路尖峰电流尖峰电流包括,启动电流最大的一台设备启动时的周期分量的非同期分量,其值为电动机起动电流的2倍的倍;短路短延时过电流脱扣器的整定电流,应大于等于配电回路尖峰电流的倍;在回路内其它设备正常工作时,启动电流最大的一台设备启动时,断路器的瞬时电流脱扣器、短路短延时过电流脱扣器,均不应起动跳闸;2．配电线路的短路保护应符合,GB50054-95低压配电设计规范第4.2.3条短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的倍的要求;目前大部分配电变压器均采用三角形-星形接线变压器,该种接线变压器的单相接地短路电流,为三相短路电流的~倍之间;比星形-星形接线变压器的单相接地短路电流大~倍;三角形-星形接线变压器的单相接地电流,更容易达到低压断路器瞬时电流脱扣器的灵敏度要求,但在设计中仍应进行灵敏性校验计算;从以上三种低压接地故障保护功能看,低压侧中性线上的零序电流保护,上与高压侧的过电流保护重复,下与低压侧断路器的三相电流保护重叠,低压侧中性线上的零序电流保护有选择性差、故障停电范围大、排除故障时间长等缺陷,所以不宜广泛采用;。

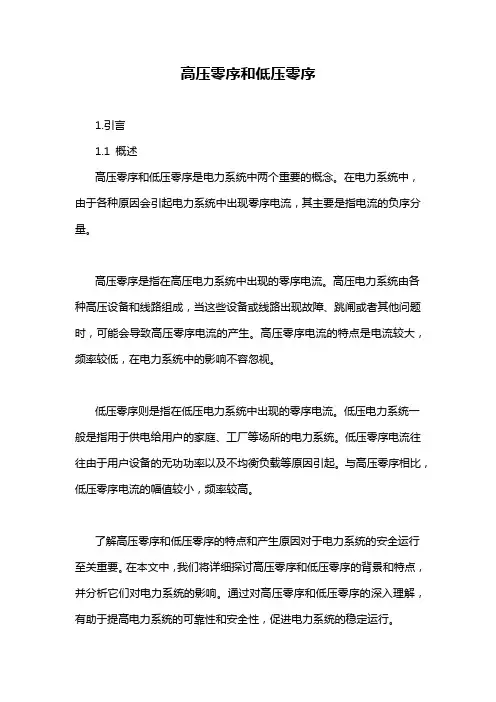

高压零序和低压零序1.引言1.1 概述高压零序和低压零序是电力系统中两个重要的概念。
在电力系统中，由于各种原因会引起电力系统中出现零序电流，其主要是指电流的负序分量。
高压零序是指在高压电力系统中出现的零序电流。
高压电力系统由各种高压设备和线路组成，当这些设备或线路出现故障、跳闸或者其他问题时，可能会导致高压零序电流的产生。
高压零序电流的特点是电流较大，频率较低，在电力系统中的影响不容忽视。
低压零序则是指在低压电力系统中出现的零序电流。
低压电力系统一般是指用于供电给用户的家庭、工厂等场所的电力系统。
低压零序电流往往由于用户设备的无功功率以及不均衡负载等原因引起。
与高压零序相比，低压零序电流的幅值较小，频率较高。
了解高压零序和低压零序的特点和产生原因对于电力系统的安全运行至关重要。
在本文中，我们将详细探讨高压零序和低压零序的背景和特点，并分析它们对电力系统的影响。
通过对高压零序和低压零序的深入理解，有助于提高电力系统的可靠性和安全性，促进电力系统的稳定运行。
1.2 文章结构文章结构部分的内容可以如下所示:文章结构部分旨在介绍本文的组织框架和各个部分的内容概览，以便读者更好地理解文章的逻辑结构和主要观点。
本文分为引言、正文和结论三个部分。
具体的结构如下：引言部分（Introduction）将首先概述高压零序和低压零序的背景和特点，介绍这两个概念的起源和研究的意义。
同时，本部分还将明确本文的目的，即通过比较高压零序和低压零序的差异，探讨它们对电力系统的影响。
正文部分（Main Body）将分为两个小节，分别介绍高压零序和低压零序。
在高压零序部分，我们将详细阐述其背景和特点。
背景部分将介绍高压零序的概念、起因和相关研究现状。
特点部分将系统概述高压零序的特点，包括其产生原因、传播方式和对电力系统的影响。
在低压零序部分，我们将同样进行介绍。
背景部分将阐述低压零序的概念、起因和研究现状。
特点部分将详细说明低压零序的特点，包括其产生机制、表现形式以及对电力系统的潜在影响。

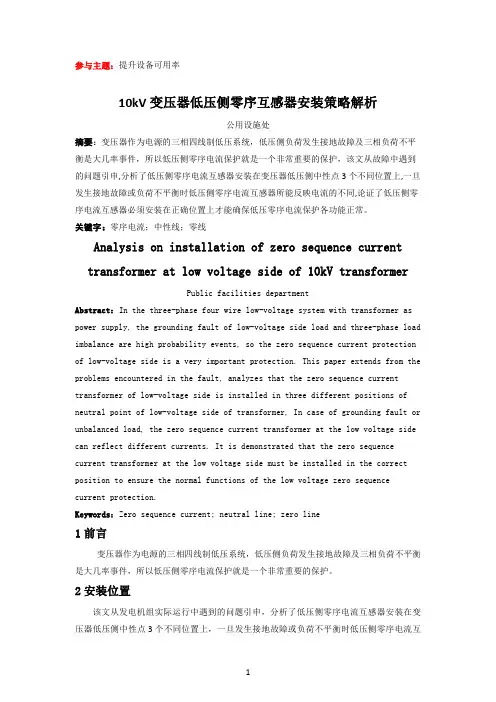

参与主题：提升设备可用率10kV变压器低压侧零序互感器安装策略解析公用设施处摘要：变压器作为电源的三相四线制低压系统，低压侧负荷发生接地故障及三相负荷不平衡是大几率事件，所以低压侧零序电流保护就是一个非常重要的保护，该文从故障中遇到的问题引申,分析了低压侧零序电流互感器安装在变压器低压侧中性点3个不同位置上,一旦发生接地故障或负荷不平衡时低压侧零序电流互感器所能反映电流的不同,论证了低压侧零序电流互感器必须安装在正确位置上才能确保低压零序电流保护各功能正常。
关键字：零序电流；中性线；零线Analysis on installation of zero sequence current transformer at low voltage side of10kV transformerPublic facilities departmentAbstract：In the three-phase four wire low-voltage system with transformer as power supply,the grounding fault of low-voltage side load and three-phase load imbalance are high probability events,so the zero sequence current protection of low-voltage side is a very important protection.This paper extends from the problems encountered in the fault,analyzes that the zero sequence current transformer of low-voltage side is installed in three different positions of neutral point of low-voltage side of transformer,In case of grounding fault or unbalanced load,the zero sequence current transformer at the low voltage side can reflect different currents.It is demonstrated that the zero sequence current transformer at the low voltage side must be installed in the correct position to ensure the normal functions of the low voltage zero sequencecurrent protection.Keywords：Zero sequence current;neutral line;zero line1前言变压器作为电源的三相四线制低压系统，低压侧负荷发生接地故障及三相负荷不平衡是大几率事件，所以低压侧零序电流保护就是一个非常重要的保护。
浅谈主变低压侧中性点经小电阻接地零序电流保护的应用摘要：对中性点经小电阻接地系统的接地方式及工作原理作了简单介绍，同时提出零序电流保护的优点具有简单、可靠、动作正确率高，受弧光及接地电阻影响小，不受负荷及振荡影响，这些优点都只能在选择适当合理的运行方式并正确的整定才能得到发挥。
关键词：中性点小电阻接地零序电流保护0引言内蒙古地区风能资源十分丰富，在全区118.3万平方公里的土地上，风能总储量约8.98亿千瓦，可开发利用量1.5亿千瓦，占全国可开发利用风能储量的40%。
做为具有得天独厚条件的锡林郭勒盟，正是抓住了风电快速发展这一时机，风能资源得到了开发和利用，然而风力风电的迅猛发展也对继电保护提出了更高的要求，因此主变低压侧中性点经小电阻接地后，零序电流保护得到了广泛的应用。
1.变压器中性点接地方式及工作原理1.1接线方式风电场主变低压侧中性点采用电阻接地方式时，若主变为y0接线，其中点可接接入电阻（见图1a）；若为△接线，则需外加接地变压器造成一个中性点（见图1b、c、d）。
外加接地变压器零序阻抗要小，其接线为y0/△或z；接地电阻可以直接接在y0/△或 z 接线的高压侧中性点，也可以接在 y0/△接线低压侧开口三角上。
1.2中性点经电阻接地方式的基本原理接地变压器作为人为中性点接入电阻，接地变压器的绕组在电网正常供电情况下阻抗很高，等于励磁阻抗，绕组中只流过很小的励磁电流；当系统发生接地故障时，绕组将流过正序、负序和零序电流，而绕组对正序、负序电流呈现高阻抗、对于零序电流呈现较低阻抗，因此，在故障情况下会产生较大的零序电流。
在中性点接入ct，将电流检测出来送至电流继电器，就可以进行有选择性快速保护。
另，接入电阻rn，能有效抑制接地过电压。
中性点接入电阻rn后，电网中的c0与rn形成一个rc放电回路，将电弧接地累的电荷按e-t/r（r=3r0c0）规律衰减。
这样，就能有效抑制电弧接地过电压，提高保护动作的快速性和灵敏性；为降低中压系统的绝缘水平提供可能，并能较好地保证人身安全；另外，在中性点经小电阻接地电网正常运行中，由于中性点接地电阻的强阻尼作用，中性点位移远小于中性点不接地电网的中性点位移电压（约为1/5左右）。

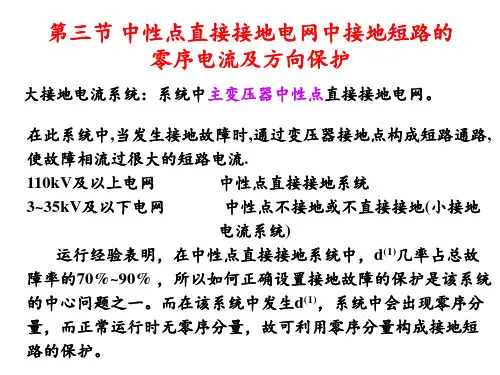

线路零序方向电流保护原理线路零序方向电流保护是一种用于保护电力系统中的电力线路的重要保护装置，主要用于检测并保护线路的零序故障。
在电力系统中，零序故障是指线路上出现了对地短路或线路与地之间存在接地故障，这会导致线路电流中出现非零序成分。
为了提高电力系统的可靠性和稳定性，就需要对线路的零序电流进行准确地检测和保护。
线路零序方向电流保护主要基于配电线路中的零序电流的方向差异来实现。
一般来说，正常情况下线路上的零序电流是相互抵消的，即电流从供电侧流向负载侧，然后再经过负载返回到供电侧。
但是一旦出现了零序故障，例如线路发生了对地短路，那么线路上的零序电流将无法达到平衡状态，即存在了电流的不对称性。
线路零序方向电流保护的原理基于对线路上电流方向的检测。
实际上，电力线路上的电流都是交流电流，其方向会随着时间变化。
因此，线路零序方向电流保护装置利用线路上电流的变化特点，通过检测线路上电流的角度和变化率，来判断线路上是否存在零序故障。
具体来说，线路零序方向电流保护装置一般采用微处理器作为中央处理单元，通过电流传感器来监测线路上的电流。
当线路存在零序故障时，线路上的电流会出现不对称的情况，即线路上的电流相位和振幅会发生变化。
通过对电流的采样和处理，线路零序方向电流保护装置能够判断线路上电流的方向是否正常。
一般来说，线路零序方向电流保护装置会将电流的相位角转换成数字信号，并进行比较和判断。
当线路上电流的相位角偏离一定的范围时，线路零序方向电流保护装置会发出报警信号，并进行相应的保护动作，例如切断或隔离故障线路。
线路零序方向电流保护装置的设计和配置需要考虑诸多因素，例如线路的类型和电流的变化范围等。
同时，为了提高保护的精度和可靠性，一般会采用多种保护元件和技术，并配合其他保护装置一起使用，例如过电流保护、重合闸保护等。
总之，线路零序方向电流保护是一种重要的电力系统保护装置，通过对线路上电流方向的检测，可以判断线路是否存在零序故障，并采取相应的保护措施。
低压侧中性线零序电流保护使用商榷低压接地故障保护的设置应能防止人身间接电击以及电气火灾、电气设备损坏、线路损坏等事故。
低压侧中性点直接接地的变压器，低压侧单相接地短路应选择下列保护方式，保护装置应带时限动作于跳闸。
一、用高压侧的过电流保护：高压侧过电流保护灵敏性符合要求时，对低压侧单相接地短路的保护作用。
用于校验高压侧过电流保护灵敏性的低压侧短路电流，仅取变压器低压侧母线上的短路电流，也就仅能可靠地保护到变压器低压侧母线。
距离变压器再远的低压侧，短路电流小至灵敏性不符合要求时，该处及以远线路处的接地故障就保护不到。
高压侧的过电流保护，对低压侧接地短路的保护范围是有限的，并不能保护全低压系统。
二、低压侧中性线上的零序电流保护：变压器低压侧中性线上所设置的零序电流保护的一次动作电流，应躲过正常运行时，变压器中性线上流过的最大不平衡电流。
按国家标准GB1094-1-5《电力变压器》规定：应不超过变压器额定电流的25%。
变压器低压侧低压配电回路一般较多，变压器低压侧中性线上的零序电流保护的一次动作电流整定值大，灵敏度低保护范围小；整定电流值小，灵敏度高保护范围大。
零序保护的一次动作电流整定值大，如仅保护低压母线，则与高压侧的过电流保护重复；整定电流小，保护可深入到个别配电线路不长回路的末端，但也未必能保护到截面远距离回路末端，也不能保证保护全低压系统；不论整定电流大小，选择性很差。
低压系统中，只要有一回路的接地故障，变压器零序保护动作，使该变压器全部低压系统停电，扩大了停电范围，各回路全部停电，故障发生在哪一回路，一时难以确定，故障点查找困难，排除故障时间长。
从保护分工的角度要求，各保护应对其后的设备、线路起保护作用，保护上下级的整定值、动作时限达到协调配合，才能达到保护可靠、有选择、速动的要求。
有一些地区，中性点直接接地的变压器，变压器中性点引出两条母线，一条母线同相母线一同设至变压器低压总断路器，在低压屏底部接地并分设N母线和PE母线；另一条母线在变压器下就近直接接地，这样使单相接地故障电流将通过两条母线回流至变压器中性点，套在变压器中性线上的零序电流互感器中，未流过全部故障电流，零序电流互感器测得的故障电流不准确，保护动作也不可靠。
科技资讯2015 NO.35SCIENCE & TECHNOLOGY INFORMATION动力与电气工程85科技资讯 SCIENCE & TECHNOLOGY INFORMATION 皖能合肥发电有限公司#5机、#6机是630MW超临界燃煤发电机组,在2015年因为环保需求对#5机组进行超低排放改造,增设湿式电除尘器,湿式电除尘器配套电气设备需设置一段400V湿式除尘PC母线,此次工程增设一台干式变用于给湿式除尘PC段供电,命名#5炉湿式除尘变。
#5炉湿式除尘变低压侧是三相四线制接线,中性点直接接地,干式变容量1600kVA、变比6.3/0.4kV、接线组别D/yn11。
#5炉湿式除尘变6kV电源开关上配置南京南瑞继保公司的9624CN厂用变压器保护装置,低压侧零序电流取自湿式除尘变低压侧中性线电流互感器,电流互感器变比3000/5A。
湿式电除尘器中有大量的单相电加热器,使湿式除尘PC段有很多不平衡负荷。
项目建设结束单体调试后,进行整体调试,开启大批电加热器,在9624CN保护装置上查看采样值,高压侧电流三相均有值但不平衡,符合实际情况;低压侧零序电流一直为零,这就不符合现场运行工况。
1 低压侧零序电流保护的整定值对低压侧为中性点直接接地系统,其零序电流保护动作电流按以下两个条件整定。
(1)躲过正常运行时变压器中性线上流过的最大不平衡电流,此电流一般不应超过低压线圈额定电流的30%,即:I op.0l =K rel ·(0.3 I nl ) /n TA0K rel 为可靠系数,取1.2;I nl 为变压器低压线圈额定电流。
(2)与相邻元件保护的动作电流相配合。
①当低压厂用变压器无分支线时,与低压电动机相间保护相配合;躲过未单独装设接地保护的最大容量电动机的相间保护(兼做接地保护)的动作电流。
I op ·1=K rel ·K co ·K st ·I rt K rel 为可靠系数,取1.2;K co 为配合系数,取1.1;K st 为电动机启动电流倍数;I rt 为电动机额定电流。
变压器低压侧零序跳闸原因变压器低压侧零序跳闸是指变压器低压侧的零序电流超过额定值，导致保护装置动作，切断电路供电。
在电力系统中，变压器承担着重要的电能转换和传输功能，但由于电网的复杂性和负荷变化等原因，低压侧零序跳闸问题经常出现。
本文将介绍变压器低压侧零序跳闸的原因，并提供相应的解决方案。
1. 电力系统故障：电力系统故障是导致变压器低压侧零序跳闸的主要原因之一。
例如，电力系统的短路故障会导致电流突然增加，特别是零序电流。
当零序电流超过变压器保护装置的额定值时，保护装置会立即切断电路。
此外，电力系统中的接地故障也会导致低压侧零序电流的增加，从而触发保护装置的动作。
解决方案：应对电力系统故障，需要确保系统的可靠性和稳定性。
可以通过定期检查和维护电力设备，提高设备的运行质量，及时发现和解决潜在的故障点。
此外，应配备可靠的保护装置，能够快速检测和切断异常电流，确保变压器的安全运行。
2. 变压器设计缺陷：在变压器的设计和制造过程中，可能存在一些缺陷，导致低压侧零序跳闸的发生。
例如，变压器的绝缘不足、导体接触不良、绝缘材料老化等问题，都可能导致零序电流的异常增加，从而触发保护装置。
解决方案：对于变压器设计缺陷，需要在制造过程中严格控制质量，确保关键部件的可靠性和耐久性。
此外，变压器的运行期间，应定期进行维护和检修，及时更换老化的绝缘材料，确保变压器的安全运行。
3. 电力负荷变化：电力负荷的变化也会对变压器低压侧零序跳闸产生影响。
当负荷突然增加或减少时，会导致低压侧零序电流的变化。
如果变压器无法承受这种变化，低压侧零序电流可能会超过保护装置的额定值，导致跳闸。
解决方案：为了应对电力负荷的变化，应合理规划电网的负荷分配，确保变压器的额定负荷与实际负荷相匹配。
此外，可以采取调整电网负荷的措施，如增加变压器容量、调整负荷分配等，以减轻变压器的负荷压力。
4. 低压侧接地故障：低压侧接地故障是导致变压器低压侧零序跳闸的常见原因之一。
WGB-631微机厂用变保护测控装置技术及使用说明书（ver-1.00）许继集团股份有限公司XJ GROUP CORPORATION CO.,LTD.WGB-631微机厂用变保护测控装置应用范围适用于3kV~10kV电压等级厂用变、所用变的保护及测控。
装置硬件后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行。
采用32位微机处理器，大容量的RAM和Flash Memory；数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。
16位高精度AD，测量精度高。
可保存不少于80个最近发生的事件报告及运行报告。
采用图形液晶，中文显示，菜单式操作。
主要特点实时多任务操作系统，模块化编程；实时性好，可靠性高。
8套保护定值，定值区切换安全方便。
标准通信规约，方便与微机监控或保护管理机联网通讯。
完整的断路器操作回路，设置断路器遥控功能。
保护与测控一体化，单台装置完成间隔主要功能。
我公司保留对本说明书进行修改的权利；产品与说明书不符时，请参照实际产品说明。
2008.07 第一版印刷1装置简介 1 1.1 功能配置 1 1.2 主要特点 12技术指标 2 2.1 额定数据 2 2.2 功耗 2 2.3 环境条件 2 2.4 抗干扰性能 3 2.5 绝缘性能 3 2.6 机械性能 3 2.7 各元件工作范围及误差 3 2.8 测量精度 43装置硬件 4 3.1 机箱结构 4 3.2 主要插件 5 4保护原理 6 4.1 三段电流电压方向保护 6 4.2 过负荷保护 6 4.3 反时限过流保护 6 4.4 负序过流保护 7 4.5 高压侧零序保护 7 4.6 低压侧零序定时限保护 7 4.7 低压侧零序反时限保护 8 4.8 低电压保护 8 4.9 零序电压保护 8 4.10 PT断线告警 9 4.11 非电量保护 9 4.12 备用非电量保护 9 4.13 控制回路异常 10 4.14 手车位置异常告警 10 4.15 跳位异常告警 10 4.16 弹簧未储能告警 11 4.17 装置故障告警 114.18 遥测、遥信、遥控及遥脉功能 114.19 录波 114.20 G P S对时 115 定值范围及动作告警信息 11 5.1 压板整定信息 11 5.2 定值整定及说明 12 5.3 动作信息及说明 136 装置对外接线 15 6.1 装置对外接线 15 6.2 装置辅助电源 15 6.3 交流电流及电压输入 15 6.4 开入及开入电源 15 6.5 信号及控制回路 15 6.6 通信端子 167 人机界面说明 167.1 键盘说明 16 7.2 运行显示 16 7.3 菜单结构 16 7.4 菜单操作 17 7.5 浏览 18 7.6 记录 18 7.7 整定 19 7.8 调试 20 7.9 设置 22 7.10 版本 258 调试及异常处理 26 8.1 调试说明 26 8.2 程序检查 26 8.3 开关量输入检查 26 8.4 继电器回路检查 26 8.5 模拟量输入检查 26 8.6 整组试验 268.7 异常处理 269 IEC60870-5-103规约点表 27 9.1 保护动作故障信号 27 9.2 告警信号 27 9.3 状态信号 28 9.4 控制信号 28 9.5 遥测信号 29 9.6 电镀信号 29 9.7 总召唤信息 29 9.8 录波 2910 投运说明及注意事项 3011 贮存及保修 3012 供应成套性 3013 订货须知3114 附图1：装置面板布置图32附图2：装置背面端子图33附图3：装置接线示意图34附图4：控制回路原理图351.装置简介WGB-631微机厂用变保护装置主要适用于3～10kV电压等级小电流接地系统或小电阻接地系统中的厂用变、所用变或接地变的保护。
低压侧中性线零序电流保护使用商榷
低压接地故障保护的设置应能防止人身间接电击以及电气火灾、电气设备损坏、线路损坏等事故。
低压侧中性点直接接地的变压器，低压侧单相接地短路应选择下列保护方式，保护装置应带时限动作于跳闸。
一、用高压侧的过电流保护：
高压侧过电流保护灵敏性符合要求时，对低压侧单相接地短路的保护作用。
用于校验高压侧过电流保护灵敏性的低压侧短路电流，仅取变压器低压侧母线上的短路电流，也就仅能可靠地保护到变压器低压侧母线。
距离变压器再远的低压侧，短路电流小至灵敏性不符合要求时，该处及以远线路处的接地故障就保护不到。
高压侧的过电流保护，对低压侧接地短路的保护范围是有限的，并不能保护全低压系统。
二、低压侧中性线上的零序电流保护：
变压器低压侧中性线上所设置的零序电流保护的一次动作电流，应躲过正常运行时，变压器中性线上流过的最大不平衡电流。
按国家标准GB1094-1-5《电力变压器》规定：应不超过变压器额定电流的25%。
变压器低压侧低压配电回路一般较多，变压器低压侧中性线上的零序电流保护的一次动作电流整定值大，灵敏度低保护范围小；整定电流值小，灵敏度高保护范围大。
零序保护的一次动作电流整定值大，如仅保护低压母线，则与高压侧的过电流保护重复；整定电流小，保护
可深入到个别配电线路不长回路的末端，但也未必能保护到截面远距离回路末端，也不能保证保护全低压系统；不论整定电流大小，选择性很差。
低压系统中，只要有一回路的接地故障，变压器零序保护动作，使该变压器全部低压系统停电，扩大了停电范围，各回路全部停电，故障发生在哪一回路，一时难以确定，故障点查找困难，排除故障时间长。
从保护分工的角度要求，各保护应对其后的设备、线路起保护作用，保护上下级的整定值、动作时限达到协调配合，才能达到保护可靠、有选择、速动的要求。
有一些地区，中性点直接接地的变压器，变压器中性点引出两条母线，一条母线同相母线一同设至变压器低压总断路器，在低压屏底部接地并分设N母线和PE母线；另一条母线在变压器下就近直接接地，这样使单相接地故障电流将通过两条母线回流至变压器中性点，套在变压器中性线上的零序电流互感器中，未流过全部故障电流，零序电流互感器测得的故障电流不准确，保护动作也不可靠。
中性点直接接地的变压器中性点不应直接就近接地，应同相母线一同敷设至变压器低压屏底接地。
三、低压侧断路器的三相电流保护：
在变压器低压侧设有各级低压断路器，变压器低压侧的总断路器，一般均选用较先进的带智能控制器的框架式断路器，智能控制器有过载长延时、短路短延时、短路瞬时、接地故障保护功能。
低压各配电出线回路还设有分回路断路器，大容量配电回路也会选用带智能控制器的框架式断路器。
小配电出线回路会选用低压塑壳断路器，低压塑壳断路器一般带过载长延时和短路瞬时脱扣器。
断路器的短路瞬时脱
扣器、接地故障保护器都有接地故障保护功能。
框架式断路器的接地故障保护，是将变压器的低压侧中性线上的零序电流保护综合到框架式断路器中，其整定范围为额定电流的
0.2~0.8倍可调。
选择带接地故障保护的断路器，不必再在变压器低压侧中性线上另设零序电流保护。
低压塑壳断路器虽然无专门接地故障保护，但是只要单相接地短路电流满足短路瞬时脱扣器的灵敏性要求时，低压断路器的短路瞬时脱扣器也有接地故障保护功能。
大多数600A以下配电回路的接地故障保护，是由低压配电回路首端的塑壳断路器的瞬时脱扣器承担。
断路器的瞬时脱扣器的整定：
1．低压断路器瞬时电流脱扣器的整定电流，应大于等于配电回路尖峰电流（尖峰电流包括，启动电流最大的一台设备启动时的周期分量的非同期分量，其值为电动机起动电流的2倍）的1.2倍。
短路短延时过电流脱扣器的整定电流，应大于等于配电回路尖峰电流的1.2倍。
在回路内其它设备正常工作时，启动电流最大的一台设备启动时，断路器的瞬时电流脱扣器、短路短延时过电流脱扣器，均不应起动跳闸。
2．配电线路的短路保护应符合，GB50054-95《低压配电设计规范》第4.2.3条短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的1.3倍的要求。
目前大部分配电变压器均采用三角形-星形接线变压器，该种接线变压器的单相接地短路电流，为三相短路电流的1.1~0.82倍之间。
比星形
-星形接线变压器的单相接地短路电流大2.44~3.7倍。
三角形-星形接线变压器的单相接地电流，更容易达到低压断路器瞬时电流脱扣器的灵敏度要求，但在设计中仍应进行灵敏性校验计算。
从以上三种低压接地故障保护功能看，低压侧中性线上的零序电流保护，上与高压侧的过电流保护重复，下与低压侧断路器的三相电流保护重叠，低压侧中性线上的零序电流保护有选择性差、故障停电范围大、排除故障时间长等缺陷，所以不宜广泛采用。
