一张图看懂：单控，双控，三控，多控，开关接线。
一开单控开关（一个开关控制一盏灯）
一开双控开关（两个开关控制一盏灯）
一开多控开关（多个开关控制一盏灯）
一开五孔单控插座（开关控制灯泡不控制插座）
一开五孔单控插座（开关控制插座）
二开三开单控开关（一个开关控制一个灯）
二开三开双控开关（双控做单控使用）
二开五孔单控
二开多控开关
三开多控开关
四开单控开关
四个开关控制一个灯，5个开关控制一个灯
看电线颜色，区分零火线：
1.火线L：红色，黄色，绿色
2.零线N：蓝色，黑色
3.地线PE：黄绿双色线
以上看色识线的方法，仅供参考，实际区分应该用试电笔测试，区分零火线。
END。
各内开关接线图各内开关接线图交流接触器两个控制按钮接线图电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。
从原理上看是没有问题的，能够实现基本功能。
但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（“1”）以及热继电器常闭接点的一端（“2”）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。
因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。
那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1 SB2并联，停止按钮和SB3串联就行了。
HY2-15倒顺开关接线图倒正开关接三相比较简单，一边三接点接三相电源，另一边接三相电机。
接单相的比较麻烦，如图，补充回答：接单相电机如图；图1图2是一般单相电机正反转盒内接线图，图1正转；黑U1与红V1 连接，绿Z2与黄U2连接，图2反转；黑U1与绿Z2连接，红V1与黄U2连接；单相电机正反转盒内接出4根线，黑U1 红V1 绿Z2 黄U2 进入倒顺开关，如上图；外接电源AB两根线接1 和 6，4和5用一段导线相连，其他2 3 5 6 接单相电机正反转盒内接出的4根线，黑U1 红V1 绿Z2 黄U2按图接好通电即可到顺使用了。
带接触器的自锁按钮接线图给排水泵控制箱接线图风机盘管温控器接线图电动机正、反向点对控制接线示意图点动控制电路是在需要设备动作时按下控制按钮SB，接触器KM线圈得电主触点闭合设备开始工作，松开按钮后接触器线圈断电，主触头断开设备停止。
此种控制方法多用于小型起吊设备的电动机控制。
电动机正、反向点动控制电路电气原理图三相异步电动机点动控制电路的检查和试点动控制电路是在需要设备动作时按下控制按钮SB，接触器KM线圈得电主触点闭合设备开始工作，松开按钮后接触器线圈断电，主触头断开设备停止。

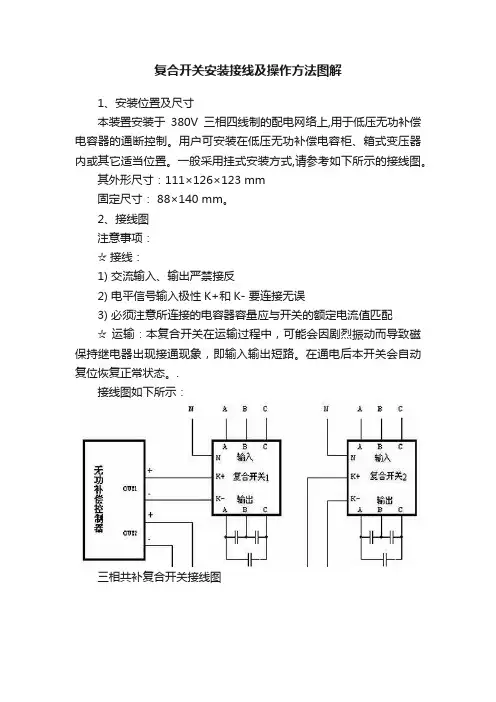

复合开关安装接线及操作方法图解
1、安装位置及尺寸
本装置安装于380V三相四线制的配电网络上,用于低压无功补偿电容器的通断控制。
用户可安装在低压无功补偿电容柜、箱式变压器内或其它适当位置。
一般采用挂式安装方式,请参考如下所示的接线图。
其外形尺寸：111×126×123 mm
固定尺寸：88×140 mm。
2、接线图
注意事项：
☆接线：
1) 交流输入、输出严禁接反
2) 电平信号输入极性K+和K- 要连接无误
3) 必须注意所连接的电容器容量应与开关的额定电流值匹配
☆运输：本复合开关在运输过程中，可能会因剧烈振动而导致磁保持继电器出现接通现象，即输入输出短路。
在通电后本开关会自动复位恢复正常状态。
.
接线图如下所示：
三相共补复合开关接线图
单相共补复合开关接线图
3、操作方法
通电后请注意观察面板上的指示灯
其中工作指示灯；开关闭合后发亮
故障指示灯：可控硅或继电器出现故障时发亮。
复合开关 , 接线。
一开双控开关接线图_单控开关实物图_单控
双开开关接线图
墙壁开关一开双控又叫单开双控，这种双控开关每组有3个接线端子，本文介绍了双控开关是如何接线的。
一般家装开关安装在同一房间中的高度要一致，这样看起来整齐美观，一般单独房间要设置3个插座，一套两居室的住宅内，数量不能少于15个，开关插座尽可能多，因为现在家用电器都比较多，如果装的比较少不够用，还要拉个拖线板会显得更突兀。
一般开关距离地面1.4米、插座距离地面0.3米为宜，玄关和客厅的开关应该设置在主人容易够得着的地方。
家用电线线路有火线、零线和接地线三条线。
接地线一般是用黄绿双色线；可以用电笔找出火线，并记住火线的颜色，最好做好标记；剩下的通常是零线，记住零线颜色。
一般来说蓝色是零线，其他颜色的是火线。
1、开关用来控制插座电源的通断，可以按照上面的一开双控开关接线图来接线：把火线接入一只双控开关的L接线端子（火线进线口），将该开关的L1接线端子（火线出线口）与另一只双控开关的L1连接，然后将该开关的L2与另一只双控开关的L2连接，然后将另一只双控
开关的L接线端子（火线接线口）连接到灯泡的火线端，将零线接入灯泡的零线端。
2、上图是德力西钢架开关的一开单控和一开双控的接线图。
单控开关接线图很简单，其中L接线端接进线火线，N接线端接出线端火线并且接到灯泡的火线端，而零线直接接到灯泡的零线端即可。
而双控开关接线跟上面的一样，按照上面的说明接线即可。
双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

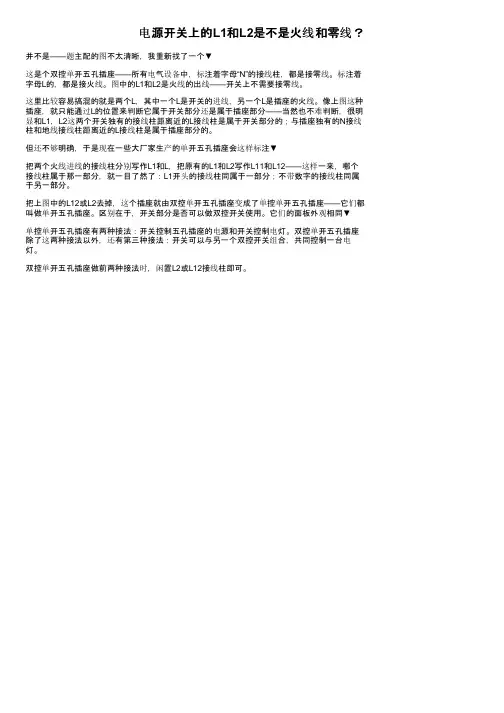

电源开关上的L1和L2是不是火线和零线？并不是——题主配的图不太清晰，我重新找了一个▼
这是个双控单开五孔插座——所有电气设备中，标注着字母“N”的接线柱，都是接零线。
标注着字母L的，都是接火线。
图中的L1和L2是火线的出线——开关上不需要接零线。
这里比较容易搞混的就是两个L，其中一个L是开关的进线，另一个L是插座的火线。
像上图这种插座，就只能通过L的位置来判断它属于开关部分还是属于插座部分——当然也不难判断，很明显和L1，L2这两个开关独有的接线柱距离近的L接线柱是属于开关部分的；与插座独有的N接线柱和地线接线柱距离近的L接线柱是属于插座部分的。
但还不够明确，于是现在一些大厂家生产的单开五孔插座会这样标注▼
把两个火线进线的接线柱分别写作L1和L，把原有的L1和L2写作L11和L12——这样一来，哪个接线柱属于那一部分，就一目了然了：L1开头的接线柱同属于一部分；不带数字的接线柱同属于另一部分。
把上图中的L12或L2去掉，这个插座就由双控单开五孔插座变成了单控单开五孔插座——它们都叫做单开五孔插座。
区别在于，开关部分是否可以做双控开关使用。
它们的面板外观相同▼
单控单开五孔插座有两种接法：开关控制五孔插座的电源和开关控制电灯。
双控单开五孔插座除了这两种接法以外，还有第三种接法：开关可以与另一个双控开关组合，共同控制一台电灯。
双控单开五孔插座做前两种接法时，闲置L2或L12接线柱即可。
80开关原理详解图一QBZ-80、120、225内部结构图二 QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通断开而工作的。
大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断再看下图：图四图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图十接触器控制原理图图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
再对比一下，发现图十比图八又多了一个元件，按钮SB2。
他的实物如图十一。
正常情况下，按钮SB2是接通的，KM 接触器的线圈可以正常工作。
当按下SB2时，SB2断开，从而断开了KM线圈的回路。
线圈断电，接触器的真空管触点和常开辅助触点全部断开。
电路回到初始状态。
图十一图十四中间继电器图十二图十二是前面几个原理图汇总起来的一张完整的电路图。
双联开关接法双联开关接线图楼梯开关的接法双控开关的接法
修改浏览权限| 删除这种接线方式比较简单，是正规做法：
下面是实物示例图:
下面是双联开关的实物：
上图是双联开关实物图
上图是双联开关实物图
请注意，双联开关有三个接线孔的，买开关时看清楚。
双联开关有两种接法，下图供参考！
上图的第一种接法也行，不太安全，不建议使用这种方法，关掉后有两种状态，一种是两根都是火线，一种两根都是零线，如果用的是日光灯，或节能灯，在关掉后晚上会有微光闪烁。
下图是三联开关的接法，公供参考！
下图是五联开关的接法！
下图是双联开关的三种接法
下图是单联开关接法
(转自TT资料家园)
来自:。
双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图(含原理和接线方法)
1、双联双控开关接线图
双联双控开关接线图1
2、双联双控开关原理
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
3、双联双控开关的接线
先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图2。
各类开关接线图与实物图对照解析2014-10-31 筑龙电气
1.开5孔插座接线图
2.开5孔插座接线分为两种
3.开关不控制插座，而是接照明
4.开关不接照明，而是控制插座
电源火线接开关进线和插座火（L）线（也就是说开关进线和插座火线进线并联接电源火线），开关出线接照明，再接插座零线（N），电源零、地线接插座零（N）、地（E）线。
L代表相线“火线”，N代表零线！插座上那样接就行了！至于你的开关上，因该是L，L1，L2 那样的3个表示，那是双联开关，主要用于2个开关同时控制一个灯用的！接开关的时候你把相线“火线”接到L点上，用电器线“开关到用电器的线”或许你用开关控制插座呢，呵呵哪个线随便你接L1，L2任何一个位置都行，只不过接在不一样的2个点上（L1，L2），那样开关的方向就刚好相反！
5.三联开关接线图
两个开关一个两相插座一个三相插座，应该怎么接线？
6.双联开关接线图
浴霸开关接线图
7.三相插座的3个脚有一个是接地的,就接L N 上面有标志的,剩下的一个是接地脚.
进线接0（火线），出线接1（火线），＼这线应是红色的。
零线是蓝色的。
地线（黄绿线）。
插座左边孔零线，右边火线。
两个开关的0用线连接好。
插座一样用线左对左，右对右连接好。
然后左边蓝线，右边红线。
