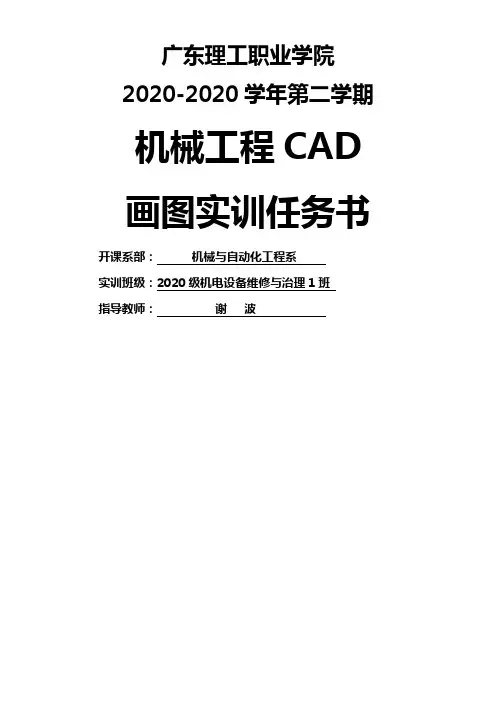

广东理工职业学院2010-2011学年第二学期机械工程CAD 绘图实训任务书开课系部：机械与自动化工程系实训班级：2010级机电设备维修与管理1班指导老师：**一、实训目的通过本次实验，熟悉机械工程CAD制图国家标准；练习必要图层的建立、常用的文字样式和尺寸标注样式的设定；了解样板图的作用，练习创建样板图并应用于零件图和装配图的绘制；总结绘制零件图和装配图的方法和技巧；掌握零件图和装配图中尺寸标注、尺寸公差、形位公差、粗糙度等技术要求的标注方法。
二、实训要求1.熟悉机械工程CAD制图国家标准。
2.能设置必要的图层、文字样式和尺寸标注样式，掌握符合机械图国标的样板图创建的基本内容和步骤。
3.熟悉各类零件图和装配图的绘制方法与技巧。
4.根据机械制图国标中尺寸标注的规定，能设置和应用合适的标注样式，正确标注零件图和装配图中各种各样的尺寸。
5.掌握零件图和装配图中尺寸公差、形位公差、粗糙度等技术要求的标注方法。
6.应用样板图绘制不同零件图和装配图。
三、实训内容1.介绍机械工程CAD制图国家标准。
2.结合样板图创建过程，学习必要图层、文字样式和机械图必要的尺寸标注样式的设置。
3.零件图绘制方法和技巧。
4.尺寸公差、表面粗糙度、形位公差等技术要求的标注。
5.其它标注（孔的深度符号、锥度符号、斜度符号、剖切符号等）。
6.绘制零件图和装配图。
四、实训任务1.建立图形样板文件。
●新建文件。
●按以下规定设置图层及线型，并设定线型比例，线宽。
国家标准，请参照附录。
2.在第1题的样板基础上，用1∶1比例作出下图，不标注尺寸（1）.（3）.（5）.3.在第1题的样板基础上，作出下图中的两个视图，尺寸自定，然后在这两个视图的基础上，作出它的第三个投影。
（1）.（4）. （5）.4.在第1题的样板基础上，作出下图中的三视图，尺寸自定。
同时作剖视图。
（1）. 主视图画成全剖视图，左视图画成半剖视图。
（3）. 主视图画成半剖视图，左视图画成全剖视图。
（4）.主视图作成半剖视图，求出左视图并作成全剖视图。
（5）. 主视图画成半剖视图，把左视图作成全剖视图。
（6）. 主视图作成全剖视图，并求出作成半剖视的俯视图。
5.在第1题的样板基础上，抄画零件图。
（1）.（3）.6.在第1题的样板基础上，作出下图中的装配图，尺寸自定。
然后在所绘制出来的装配图基础上拆画部分零件图，并标注其标注尺寸，包括已给出的公差代号（不标注表面粗糙度代号和形位公差代号，也不填写技术要求）。
（1）.根据给出的YLD5型联轴器装配图拆画零件1（左联轴器）零件图。
（2）.从给出的滚动轴承组件装配图中拆画零件1（端盖）零件图。
（3）.从给出的结构齿轮组件装配图中拆画零件1（轴套）的零件图附录一：机械工程CAD制图的一般规则一、图线组别为便于机械工程的CAD制图，将GB/T17450-1998中所规定的8种线型宽度分为以下几组，如表一所示，一般优先采用第四组。
表一：图线宽度二、图线颜色屏幕上显示的图线颜色，一般应按表二中提供的颜色显示，并要求相同类型的图线采用同样的颜色。
表二：图线颜色三、字体相关规定机械工程的CAD制图所使用的字体，应满足GB/T13362.4-92和GB/T13362.5-92的要求。
数字和字母一般应以斜体输出，汉字一般用正体输出，并采用国家正式公布和推行的简化字。
小数点和标点符号（除省略号和破折号为两个字位外）均为一个符号一个字位。
字体与图纸幅面之间的选用关系见下表三；字体的最小字距、行距以及间隔线或基准线与书写字体之间的最小距离见表四；常用的文字样式（A4图纸）见附录表五。
表三：字号的选择表四：字间距表五：A4图纸工程图样标注用的字体、字样及字号设置表五说明：如表所示的三种字体，分别用于尺寸标注、英、中文书写和标注（如技术要求、剖切平面名称、基准名称等）。
“工程图汉字”文字样式：该样式用于在工程图中注写符合国家技术标准规定的汉字（长仿宋体），如技术要求、标题栏、明细表等。
“GBX3.5”文字样式：该样式用于控制工程图中所标注的尺寸数字和注写其它数字、字母，使所注数字符合国家技术制图标准。
四、设置机械图样尺寸标注用的标注样式AutoCAD中缺省标注样式为ISO-25，不符合我国机械制图国家标准中有关尺寸标注的规定。
为此，应先设置好标注样式。
如果图形简单，尺寸类型单一，设置一种即可；如果图形较复杂，尺寸类型或标注形式变化多样，应设置多种标注样式。
由于设置的过程比较复杂，下面介绍几种符合机械图尺寸标注国标的样式。
附录二：机械工程CAD制图样板的创建一、样板的作用用AutoCAD等软件绘制机械工程图样时，应用它所提供的功能与资源，为图样的绘制、设计创造一个初始环境，称为工程图纸的初始化。
我们学习使用绘图软件的最终目的就是绘制机械图样，由于样板图的使用可以避免许多重复性的工作，提高绘图效率，便于文件的调用和标注，便于图样的标准化，所以在实际绘图过程中，常常将设置的绘图环境创建成样板图，使用时调用即可。
要绘制部件的装配图和相关零件的一套零件图，创建样板图是很有必要的。
二、样板图的创建内容及步骤绘制的机械图，都应符合机械图样国标（GB）和机械工程CAD制图规则GB/T14665－1998，下面以制作A4图幅的样板图为例，说明样板图的创建内容及步骤：1、新建一张图。
2、设置绘图边界。
3、设置常用的图层。
4、设置工程图样标注用的字体、字样及字号。
5、绘制图纸边界、图框和标题栏。
6、设置机械图样尺寸标注用的标注样式。
7、高级初始化绘图环境。
8、保存样板图。
如果还想创建A0、A1等其它图幅的样板图，在此基础上可以快速创建出来。
例如要创建A3的，只需通过“样板”方式，选取已建好的样板建一个新图，这时通过Limits命令，输入右上角点坐标（420，297），图形界限就变为A3的图幅大小（打开栅格即可验证），但其中边框、图框大小仍没改变。
此时需用编辑命令Scale将它们（不包括标题栏）放大附录三：机械工程CAD零件图绘制方法与技巧与手工仪器作图不同，用计算机绘制零件图要遵循以下步骤进行。
1、根据零件的表达需要确定所用视图数量及排布方式，适当划分图幅，可用命令作一些辅助线、对中符号、分区号等。
2、设置线型为中心线的图层为当前层，先画出重要位置线、对称线、中心线等基准线。
3、根据“长对正、高平齐、宽相等”的制图规则，综合运用学过的绘图命令、编辑命令及各种辅助命令，再结合一些绘图技巧，将所需画出的所有图线画好。
有时图的局部太小，可使用图形显示命令作局部放大。
4、用设置好的尺寸标注样式，运用各尺寸标注命令标注尺寸。
5、将常用符号或图形如表面粗糙度、形位公差基准代号、尺寸标注用的一些特殊符号等建成块、插入进来，标注在适当位置。
6、用设置好的汉字字样，注写技术要求、填写标题栏。
7、最后填充图案，进行总体检查、修改和必要的打印设置，以备绘图机、打印机输出。
附录四：零件图的标注一、零件图的尺寸标注标注时注意从里向外先标小尺寸，再标尺寸。
标注完，根据需要进行整理，例如用编辑标注文字命令调整尺寸数字、尺寸线的位置，用打断命令打断穿过尺寸数字的线段。
二、比较特殊尺寸的标注方法1、标注非圆视图的直径在尺寸数字前面加上前缀Ø。
有如下两种方法可以解决：通过尺寸标注命令的“多行文字（M）”或“文字（T）”选项，直接输入；专门设置一种尺寸标注样式，在标注样式管理器“主单位标签”的前缀一栏，为线性尺寸设置上前缀“%%C”。
2、标注只有一条尺寸界限的尺寸如果这类尺寸多，可对这类尺寸专门设置“只有一条尺寸界线的尺寸”标注样式（见前面样板图标注样式设置部分），在机械图尺寸标注通用样式“GB”的基础上建立。
方法是在标注样式对话框的“直线与箭头”标签隐藏其中几项，一般隐藏尺寸线1、尺寸界线1，或者隐藏尺寸线2、尺寸界线2。
如果这类尺寸很少，可以不必设置标注样式，直接标注完整的尺寸，然后将尺寸分解（打散），删除一个箭头，再用拉长、打断或夹点编辑来调整尺寸线的长度。
三、标注零件图的技术要求零件图的技术要求包括：尺寸公差、表面粗糙度、形位公差、说明文字。
1、标注表面粗糙度表面粗糙度符号的画法国标有专门的规定，大小由三角形的高度尺寸H和整体高度来控制。
例：建立一个H定5mm的表面粗糙度符号。
⑴用正多边形命令，画任意大小的圆内接正三角形⑵用分解命令将正三角形分解，复制AB边得到BD，将BD边拉长为原来的1.1倍。
⑶用比例缩放命令，将三角形高度AE变为5mm。
精品文档. 画完上图的表面粗糙度符号，即可在此基础上绘制其它表面粗糙度符号如图。
其中，图b通过点击菜单【绘图】－【圆】－【相切、相切、相切】，画与三角形相切的圆，再删除水平边得到。
2、标注形位公差虽然AutoCAD提供了一个专门标注形位公差的命令，但由于形位公差符号都带有引出线，使用该命令还需另外再添加指引线。
更快捷的标注方法是直接用快速引线命令，它可以同时标注出引出线和形位公差。
形位公差的基准符号，横线的宽度约是粗实线宽度的两倍，可以用多线段命令，将横线直接画为粗实线宽度两倍的直线；连接线和圆都是细实线宽度。
3、其它标注零件图中除了上述标注之外，还常常出现其它标注。
例如，锥度符号、斜度符号、剖切符号、孔的尺寸简化标注中的深度符号等等。
提示：剖切符号按照机械图绘制要求应当比粗实线宽，宜用多义线命令绘制。
