工程制图课件：尺寸标注
尺寸标注
第二节 基本体的尺寸标注
尺寸标注
一、立体的尺寸标注 立体的尺寸标注，一般只需注出反映其自身形状大小的定形尺寸。如图4-21所示，长方体需要标注它的长、 宽、高三个尺寸；圆柱和圆锥需要标注它的底圆直径和高度尺寸，并且一般都把这些尺寸注写在反映为非圆的 视图上；一个完整的球只需标注它的直径尺寸SΦ；对于正六棱柱，由于底面六边形的对边与对角距离有固定的 几何关系，因此只需标注它的高度尺寸和对边宽度，而对角尺寸则不需标注或标注后加上括号，作为读图和制 造时的参完整 所谓完整，就是指需要标注的尺寸既不能遗漏、也不能有重复，即每个尺寸在视图中只标注一次。换句话 说，对于一个给定的组合体，无论采取什么方法标注尺寸，其尺寸数量是一定的。在组合体三视图中，需标注 的尺寸包括：定形尺寸、定位尺寸和总体尺寸。 (1) 定形尺寸。确定组合体中各基本体形状大小的尺寸。由于各基本体的形状特征不同，因而其定形尺寸的 数量也各不相同，但同一类基本体的定形尺寸的数量是一定的。 (2) 定位尺寸。确定组合体中各基本体之间相对位置的尺寸。定位尺寸一般与组合体的尺寸基准相联系。一 般情况下，一个组合体往往有长、宽、高三个方向的尺寸基准，所以每个基本体也都应有三个方向的定位尺寸。 (3) 总体尺寸。用于表示组合体外形大小的尺寸，它一般包括组合体的总长、总宽和总高。总体尺寸是一类 很重要的尺寸。为了能知道组合体所占空间的大小，一般都需要标注总体尺寸。 如图4-30所示的组合体，采用了不同的组合方式进行了形体分析。在图4-30(a)中，形体Ⅰ有3个尺寸(内径、 外径、高)；形体Ⅱ 有4个尺寸(半径、宽、高和一个定位尺寸)，但半径尺寸与形体Ⅰ的外径尺寸重复，实际只需 标注3个尺寸；形体Ⅲ 有6个尺寸，由于其右端的两个直径尺寸与形体Ⅰ的内径、外径尺寸重复，故实际只需标
建筑施工图尺寸标注与文字标注
过的点，再提示指定第二点，该点为角度另一边经过 的点，对这三点形成的角度进行标。 选择直线，再提示选择另一条直线，对由两直线形成 的角度进行标注； 按Enter键，指定三点，对三点形成的角度进行标注。
10、DIMBASELINE（基线标注）
〖功能〗是指根据一条基线绘制的一系 列相关尺寸标注，也就是所有的基线标 注的第一条标注界线就是第一标注的第 一条标注界线。根据前一个尺寸标注类 型，基线尺寸标注可是角度标注、长度 标注或坐标标注。
6、DIMORDINATE（坐标标注）
〖功能〗对点的坐标进行标注。坐标标 注沿着引线显示某点的X或Y坐标。 AutoCAD 使用当前 UCS 决定测量的 X 或 Y 坐标，并且在与当前 UCS 轴正交的 方向绘制引线。坐标一般采用绝对坐标 值。
7、DIMRADIUS（半径标注）
〖功能〗为圆或弧的半径进行标注。如 标注变量DIMCEN不为0，还将绘出圆心 标记（在圆或弧的圆心上绘制的小十字 标记）
11、DIMCONTINUE（连续标注）
〖功能〗从前一尺寸标注的第二条标注 界线进行连续标注，也就是说连续标注 的第一条标注界线是前一标注的第二条 标注界线。根据前一个尺寸标注类型， 连续尺寸标注可以是角度标注、长度标 注或坐标标注。
12、LEADER（引线）命令
〖功能〗从标注对象开始绘制一组相连 的直线或样条曲线（称为引线）与标注 文字连接。
尺寸标注与文字标注
第十一章 尺寸标注与文字标注
一、尺寸标注 1、概念 （1）尺寸标注在当前层上生成。 （2）一个尺寸是由四个部分组成：
（1）尺寸线 （2）尺寸界线 （3）箭头 （4）尺寸文字
1、概念
（3）在标注尺寸同时，AutoCAD自动开设 一个层叫defpoint，放置尺寸块的插入点， 在该层上的图形只能显示，不能打印。
10、DIMBASELINE（基线标注）
〖功能〗是指根据一条基线绘制的一系 列相关尺寸标注，也就是所有的基线标 注的第一条标注界线就是第一标注的第 一条标注界线。根据前一个尺寸标注类 型，基线尺寸标注可是角度标注、长度 标注或坐标标注。
6、DIMORDINATE（坐标标注）
〖功能〗对点的坐标进行标注。坐标标 注沿着引线显示某点的X或Y坐标。 AutoCAD 使用当前 UCS 决定测量的 X 或 Y 坐标，并且在与当前 UCS 轴正交的 方向绘制引线。坐标一般采用绝对坐标 值。
7、DIMRADIUS（半径标注）
〖功能〗为圆或弧的半径进行标注。如 标注变量DIMCEN不为0，还将绘出圆心 标记（在圆或弧的圆心上绘制的小十字 标记）
11、DIMCONTINUE（连续标注）
〖功能〗从前一尺寸标注的第二条标注 界线进行连续标注，也就是说连续标注 的第一条标注界线是前一标注的第二条 标注界线。根据前一个尺寸标注类型， 连续尺寸标注可以是角度标注、长度标 注或坐标标注。
12、LEADER（引线）命令
〖功能〗从标注对象开始绘制一组相连 的直线或样条曲线（称为引线）与标注 文字连接。
尺寸标注与文字标注
第十一章 尺寸标注与文字标注
一、尺寸标注 1、概念 （1）尺寸标注在当前层上生成。 （2）一个尺寸是由四个部分组成：
（1）尺寸线 （2）尺寸界线 （3）箭头 （4）尺寸文字
1、概念
（3）在标注尺寸同时，AutoCAD自动开设 一个层叫defpoint，放置尺寸块的插入点， 在该层上的图形只能显示，不能打印。
工程制图--尺寸标注
实用文档
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位 置，或将其倾斜部分摆正时的自然安放位置。
实用文档
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。
实用文档
3).表面粗糙度代号在图样上的标注源自(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖端 必须从材料外指向被加工表面；
同特征时，可以在图形右 上角同意标注
在标题栏附近说明这些代号 的含义
图
例
说
各倾斜表面粗糙度代号
带横线的表面粗糙度的
用细线相连的表面只标
明 的注法
注法
实用文档
注一次
表面粗糙度标注示例（二）
图
例 说 齿轮的注法 明
图
同一表面不同表面粗 连续表面的表面粗糙
糙度的注法
度只注一次
例
说 螺纹注法 明
局部处理注法
实用文档
§2 组合体的尺寸标注
1.尺寸标注的要求
1).正确 符合国家标准关于尺寸标注的有关规定
2).完整 所注尺寸齐全，既不多余，也不遗漏，不重复
3).清晰 尺寸的布局要整齐清晰，便于阅读
2.组合体尺寸标注步骤
1).形体分析 2).选择长、宽、高三个方向的尺寸基准，通常选用底平面、端面、对称面
及回转体的轴线 3).标注出简单形体的定位尺寸和截断面的定位尺寸 4).标注定形尺寸 5).标注总体尺寸
实用文档
例:
实用文档
例:
实用文档
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位 置，或将其倾斜部分摆正时的自然安放位置。
实用文档
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。
实用文档
3).表面粗糙度代号在图样上的标注源自(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖端 必须从材料外指向被加工表面；
同特征时，可以在图形右 上角同意标注
在标题栏附近说明这些代号 的含义
图
例
说
各倾斜表面粗糙度代号
带横线的表面粗糙度的
用细线相连的表面只标
明 的注法
注法
实用文档
注一次
表面粗糙度标注示例（二）
图
例 说 齿轮的注法 明
图
同一表面不同表面粗 连续表面的表面粗糙
糙度的注法
度只注一次
例
说 螺纹注法 明
局部处理注法
实用文档
§2 组合体的尺寸标注
1.尺寸标注的要求
1).正确 符合国家标准关于尺寸标注的有关规定
2).完整 所注尺寸齐全，既不多余，也不遗漏，不重复
3).清晰 尺寸的布局要整齐清晰，便于阅读
2.组合体尺寸标注步骤
1).形体分析 2).选择长、宽、高三个方向的尺寸基准，通常选用底平面、端面、对称面
及回转体的轴线 3).标注出简单形体的定位尺寸和截断面的定位尺寸 4).标注定形尺寸 5).标注总体尺寸
实用文档
例:
实用文档
例:
实用文档
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
工程制图尺寸标注基本规则范文
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
工程制图 第6讲尺寸标注_549008651
89
如:“89” :“89” 89
应为
89
应为
89
89
线性尺寸数字的方向， ⑶ 线性尺寸数字的方向，一般应按下图所示方向 注 并尽可能避免在图示30 范围内标注尺寸， 30° 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。 无法避免时应引出标注。
30° ° 16 16 16
16
φ16
φ10
20 35
尺寸界线 尺寸线
这些间距＞ 毫米, 这些间距＞7毫米, 10毫米 最好不超过10 最好不超过10毫米
尺寸界线超出箭头约2 尺寸界线超出箭头约2毫米 箭头约
一般应注在尺寸线的上方， ⑴ 一般应注在尺寸线的上方，也可注在尺寸线的 中断处。 中断处。 尺寸数字应按国标要求书写，并且水平方向字 ⑵ 尺寸数字应按国标要求书写，并且水平方向字 头向上，垂直方向字头向左，字高3.5mm 3.5mm。 头向上，垂直方向字头向左，字高3.5mm。
⒉ 直径尺寸
标注直径尺寸时， ⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“ 符号“φ”
φ10 φ10 φ5 φ5 φ20
注：直径尺寸可以标注在非圆视图上 标注球面直径时， ⑵ 标注球面直径时，应在符 前加注符号 符号“ ” 号“φ”前加注符号“S”
Sφ10
⒊ 半径尺寸
标注半径尺寸时， ⑴ 标注半径尺寸时，应在尺寸数字前加注 符号“R” 符号“ ”
R6 R5 R3
⑵ 应标注在是圆弧的视图上
R10 R10 ×
标注球面半径时，应在符号“ ” ⑶ 标注球面半径时，应在符号“R”前加注 符号“ ” 符号“S”
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法。 圆心位置时的标注 23 5
工程制图--尺寸标注
3).一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
4).尺寸数字不可被任何图线所通过，否则必须将该图线断开
尺寸标注示例
3、 其它特殊尺寸的标注
3.1 直径与半径的标注
直径尺 寸数字 前加注 符号“Ø”
球面的直径或
半径时，应在 符号“Ø”或 “R”前再加注 符号“S ”
角度尺寸必须注明单位。如图所示。
3.3 小尺寸的标注
3.4 弦长及弧长的Байду номын сангаас注 3.5 对称机件
4.平面图形的尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
例:
例:
6.极限与配合的标注
1).在零件图上的标注
极限与配合尺寸,常采用基本尺寸后跟所要求的的公差代号,或对 应的偏差值表示
2).在装配图上的标注
在装配图上极限与配合尺寸采用分数形式标注
形、位公差标注示例一
形、位公差标注示例二
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注
§2 组合体的尺寸标注
3.尺寸标注的举例
1.形体分析 2.选尺寸基准 3.注定位尺寸
4.标注定形尺寸
5).调整总体尺寸
全部尺 寸
4.尺寸标注的注意事项
4).尺寸数字不可被任何图线所通过，否则必须将该图线断开
尺寸标注示例
3、 其它特殊尺寸的标注
3.1 直径与半径的标注
直径尺 寸数字 前加注 符号“Ø”
球面的直径或
半径时，应在 符号“Ø”或 “R”前再加注 符号“S ”
角度尺寸必须注明单位。如图所示。
3.3 小尺寸的标注
3.4 弦长及弧长的Байду номын сангаас注 3.5 对称机件
4.平面图形的尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
例:
例:
6.极限与配合的标注
1).在零件图上的标注
极限与配合尺寸,常采用基本尺寸后跟所要求的的公差代号,或对 应的偏差值表示
2).在装配图上的标注
在装配图上极限与配合尺寸采用分数形式标注
形、位公差标注示例一
形、位公差标注示例二
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注
§2 组合体的尺寸标注
3.尺寸标注的举例
1.形体分析 2.选尺寸基准 3.注定位尺寸
4.标注定形尺寸
5).调整总体尺寸
全部尺 寸
4.尺寸标注的注意事项
工程制图之尺寸标注培训讲义(PPT41页)
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )
工程制图--尺寸标注
讲授: 樊玲芳
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。
§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
5).调整培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt 工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
4.标注定形尺寸
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注
§2 组合体的尺寸标注
3).一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
工程制图--尺寸标注
讲授: 樊玲芳
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。
§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
5).调整培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt 工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
4.标注定形尺寸
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注
§2 组合体的尺寸标注
3).一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
CAD字体大小和标注要求
在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。
识读制图规范—字体、比例、尺寸标注(工程制图)
10
7
5
长仿宋字体的规格
3.5
2.5
1.字体——汉字
图样中的汉字应采用国家公布的简化汉字，并写成长仿宋体。汉字的字高应不小于3.5mm。 在图纸上书写汉字时，应画好字格，然后从左向右、从上向下横行水平书写。 长仿宋字的书写要领是：横平竖直，注意起落，填满方格，结构匀称。
长仿宋字的基本笔画
1.字体——汉字
❖ 为保证图上的尺寸数字清晰，任何图线不得穿过尺寸数字。不可避免时，应将图线断开。
3.尺寸标准——尺寸的组成及其注法的基本规定 图 尺寸数字的注写方向
3.尺寸标准——尺寸标注的其他规定
项目
标注示例
半径
说明
半圆或小于半圆的圆弧应标注半径，如 左下方的例图所示。标注半径的尺寸线应一 端从圆心开始，另一端画箭头指向圆弧，半
建筑物或构筑物的局部放大 配件及构造详图
1:10、1∶20、1:50 1∶1、1∶2、1∶5、1∶10、1∶20、1∶50
2.比例
比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。
比例的注写
3.尺寸标准——尺寸的组成及其注法的基本规定
图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。
较小圆的直径尺寸，可标注在圆外，如 右侧六个例图所示 。
薄板厚度
应在厚度数字前加注符号“t”
3.尺寸标准——尺寸标注的其他规定
项目
标注示例
说明
正方形
在正方形的侧面标注该正方形的尺寸，可用“边 长×边长”标注，也可在边长数字前加正方形符号 “□”。
坡度
标注坡度时，在坡度数字下应加注坡度符号，坡 度符号为单面箭头，一般指向下坡方向。

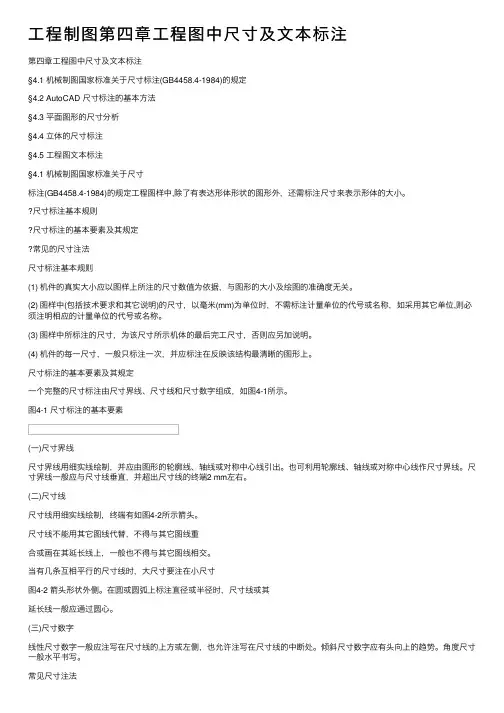

工程制图第四章工程图中尺寸及文本标注
⼯程制图第四章⼯程图中尺⼨及⽂本标注第四章⼯程图中尺⼨及⽂本标注§4.1 机械制图国家标准关于尺⼨标注(GB4458.4-1984)的规定§4.2 AutoCAD 尺⼨标注的基本⽅法§4.3 平⾯图形的尺⼨分析§4.4 ⽴体的尺⼨标注§4.5 ⼯程图⽂本标注§4.1 机械制图国家标准关于尺⼨标注(GB4458.4-1984)的规定⼯程图样中,除了有表达形体形状的图形外，还需标注尺⼨来表⽰形体的⼤⼩。
尺⼨标注基本规则尺⼨标注的基本要素及其规定常见的尺⼨注法尺⼨标注基本规则(1) 机件的真实⼤⼩应以图样上所注的尺⼨数值为依据，与图形的⼤⼩及绘图的准确度⽆关。
(2) 图样中(包括技术要求和其它说明)的尺⼨，以毫⽶(mm)为单位时，不需标注计量单位的代号或名称，如采⽤其它单位,则必须注明相应的计量单位的代号或名称。
(3) 图样中所标注的尺⼨，为该尺⼨所⽰机体的最后完⼯尺⼨，否则应另加说明。
(4) 机件的每⼀尺⼨，⼀般只标注⼀次，并应标注在反映该结构最清晰的图形上。
尺⼨标注的基本要素及其规定⼀个完整的尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成，如图4-1所⽰。
图4-1 尺⼨标注的基本要素(⼀)尺⼨界线尺⼨界线⽤细实线绘制，并应由图形的轮廓线、轴线或对称中⼼线引出。
也可利⽤轮廓线、轴线或对称中⼼线作尺⼨界线。
尺⼨界线⼀般应与尺⼨线垂直，并超出尺⼨线的终端2 mm左右。
(⼆)尺⼨线尺⼨线⽤细实线绘制，终端有如图4-2所⽰箭头。
尺⼨线不能⽤其它图线代替，不得与其它图线重合或画在其延长线上，⼀般也不得与其它图线相交。
当有⼏条互相平⾏的尺⼨线时，⼤尺⼨要注在⼩尺⼨图4-2 箭头形状外侧。
在圆或圆弧上标注直径或半径时，尺⼨线或其延长线⼀般应通过圆⼼。
(三)尺⼨数字线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左侧，也允许注写在尺⼨线的中断处。
倾斜尺⼨数字应有头向上的趋势。
工程制图第六章(三)尺寸标注
标注步骤：
➢形体分析 ➢选尺寸基准 ➢逐个形体表注尺寸
➢检查调整
60 100
20
120
R40
长度 基准
标注示例：
高度 基准
标注步骤： ➢形体分析 ➢选尺寸基准 ➢逐个形体表注尺寸 ➢检查调整
宽度 基准
长度 基准
四、尺寸标注应注意的地方
遵循的原则：标注清晰，布置得当，便于阅读和查找。为此，要符合： 1. 形状特征原则 某个部位的尺寸尽可能注在反映该部位形状特征最明显的那个视图上。
4. 同轴回转体的直径，应尽量标注在非圆视图上
５.相互平行的尺寸，要使小尺寸靠近图形，大尺寸 依次向外排列，避免尺寸线和尺寸线或尺寸界线相交 6. 同一个方向上连续标注的几个尺寸应该尽量配置 在少数几条线上，避免标注封闭尺寸 7. 尺寸应该尽可能标注在轮廓线外面，应该尽量避免在
虚线上标注尺寸
（1）标注尺寸必须在形体分析的基础上，按分解的各个组成形体来定形、定位， 切忌片面地按视图中的线框或线条来标注尺寸。
定位尺寸标注的注意事项：
1、基本立体之间的相互位置要 确定；
2、棱柱的位置由棱面确定，圆 柱和圆锥的位置由轴线确定；
3、处于对称位置的物体，需注 出相互间的距离；
4、基本立体的轴线位于物体的 对称平面上时，相应的定位尺 寸可省略。
一些常见形体的定位尺寸
⑴
⑵
高度基准
宽度基准
高度基准
宽度基准 ⑶
长度基准
（4) 尺寸排列要整齐 同一方向的定形、定位尺寸要组合起来，首尾相连，排成平行的几道尺寸“链”，
小尺寸在内，大尺寸在外。 尺寸线间距要基本相等（7~10mm） 两个投影图共同的尺寸，以标注在两个投影之间为宜。 （5) 尺寸数字必须正确 尺寸数字不能有错误，尺寸书写要工整，大小要一致。 每一行的细部尺寸总和应等于该方向的总尺寸 （6）当形体轮廓是曲面时，总体尺寸只能注到该曲面的中心轴线位置，同时加注
工程制图—制图的基本规定
e
c
标题栏
e
标题栏
（留装订边）
（不留装订边）
注：a、c、e 之值可查表1-1 基本幅面。
4.对中符号 从周边画入图框内约5 mm、线宽0.5 mm的一段粗实
线。
对中符号
标题栏
标题栏
不画入标题栏
标题栏
5.标题栏
每张图 纸都应有标 题栏。标题 栏的位置可 按右图所示 的方式配置 。
标题栏 标题栏
标题栏
h细实线; h平行所注线段;
h不能用其他线代替或与其重合。
h为物体的实际尺寸; h单位:mm，不标注; h任何图线不能通过。
h箭头:
（长4 宽1）
50
×
h
h短斜线:
45°
2.线性尺寸的注法
尺寸界线 h可借用轮廓线作为尺寸界限 h可借用中心线作为尺寸界限
×
Φ4
尺寸线
h不得用其他图线所替代
h不得在其他图线的延长线上 h平行尺寸间隔≮7 ㎜
5)细虚线圆弧与实线相切时, 细虚线圆弧应留出间隙。
6)考虑缩微制图的需要,两条平行线之间的最小间隙一般不小 于0.7 ㎜ 。
3.图线的画法
在线段处 应相交
线段相交
应超出轮廓
2~5 ㎜
点画线末端 处应是线段
虚线处于粗实线延 长线上需留有空隙
1.基本规则
1)图样上所标注尺寸为机件的真实大小，且为该机件的 最后完工尺寸，它与绘图的比例和绘图的准确度无关。
5.标题栏
制图作业中的标题栏的格式可以简化，建议采用下
图所示的格式。
最顶线采用细实线
(c)简化标题栏——装配图用
1.定义
图中图形与其实物相应要素的线性尺寸之比称比例。 2.比例种类
第四章 工程图中尺寸及文本标注
图4-14 平面图形的尺寸标注
表4-1 常见平面图形的尺寸标注
§4.4 立体的尺寸标注
图形只能表达形体的结构形状，各部分结构的大小及相互位置需用标 注尺来解决。
• 基本体的尺寸标注 • 集合体的尺寸标注
基本体的尺寸标注
基本体一般要标注长、宽、高三个方向的尺寸。在图4-15中，长方体标 注了长、宽、高；正六棱柱只需标注对面距（或对角距）以及柱高；四棱 台可标注上、下两个底面的形状尺寸和高度。有些基本体标注尺寸后，可 以减少视图，如圆柱、圆锥、球等回转体。
图4-15 基本体的尺寸标注
对于具有截平面和缺口的基本体，除了注出基本体的尺寸外，还要 注出确定截平面位置的尺寸，如图4-16所示。截平面对于基本体的相对位 置确定以后，立体表示的截交线形状也就完全确定，因此，不可标注截交 线的尺寸。
正确
错误
正确
错误
图4-16 基本体截切后的尺寸标注
四、组合体表面具有相贯线和截交线时的尺 寸标注 错误 50 50
图4-5 圆及圆弧尺寸标注
h尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿 径向引出。 h角度数字一律水平注写。
90° 60° 25° 5°
3.直径和半径尺寸的注法
h整圆或大于半圆的圆弧一般标注直径尺寸，并在数值 前加“φ”。
f10 f10
f5
f5
3.直径和半径尺寸的注法
h标注半径尺寸时，应在尺寸数字前加注符号“R ” 。
图4-8 对称图形尺寸标准示例
(七) 正方形结构的标注
断面为正方形时，可在边长尺寸数字前加注符号“”或用14×14替 代“14”，如图4-9所示，图中相交的两细实线是平面符号。
图4-9 正方形结构的尺寸标准示例
