新型llOkV备自投装置现场应用

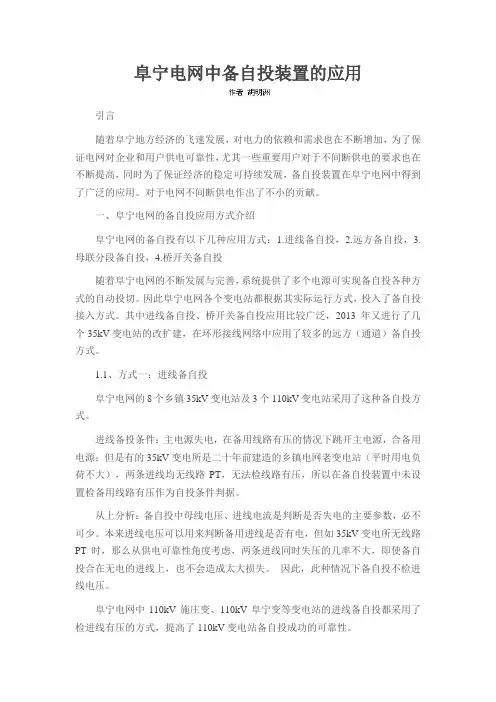

阜宁电网中备自投装置的应用引言随着阜宁地方经济的飞速发展，对电力的依赖和需求也在不断增加，为了保证电网对企业和用户供电可靠性，尤其一些重要用户对于不间断供电的要求也在不断提高，同时为了保证经济的稳定可持续发展，备自投装置在阜宁电网中得到了广泛的应用。

对于电网不间断供电作出了不小的贡献。

一、阜宁电网的备自投应用方式介绍阜宁电网的备自投有以下几种应用方式：1.进线备自投，2.远方备自投，3.母联分段备自投，4.桥开关备自投随着阜宁电网的不断发展与完善，系统提供了多个电源可实现备自投各种方式的自动投切。

因此阜宁电网各个变电站都根据其实际运行方式，投入了备自投接入方式。

其中进线备自投、桥开关备自投应用比较广泛，2013年又进行了几个35kV变电站的改扩建，在环形接线网络中应用了较多的远方（通道）备自投方式。

1.1、方式一：进线备自投阜宁电网的8个乡镇35kV变电站及3个110kV变电站采用了这种备自投方式。

进线备投条件：主电源失电，在备用线路有压的情况下跳开主电源，合备用电源；但是有的35kV变电所是二十年前建造的乡镇电网老变电站（平时用电负荷不大），两条进线均无线路PT，无法检线路有压，所以在备自投装置中未设置检备用线路有压作为自投条件判据。

从上分析：备自投中母线电压、进线电流是判断是否失电的主要参数，必不可少。

本来进线电压可以用来判断备用进线是否有电，但如35kV变电所无线路PT时，那么从供电可靠性角度考虑，两条进线同时失压的几率不大，即使备自投合在无电的进线上，也不会造成太大损失。

因此，此种情况下备自投不检进线电压。

阜宁电网中110kV施庄变、110kV阜宁变等变电站的进线备自投都采用了检进线有压的方式，提高了110kV变电站备自投成功的可靠性。

1.2、方式二：分段（桥）开关备自投阜宁电网中的110kV立新变、110kV周庄变、110kV头灶变、等变电站采用了这种备自投方式，这里介绍典型的周庄变、头灶变的情况。

ATS-400型备用电源自投入装置产品使用说明书（版本号：V2.00）声明：1、本使用手册版权及解释权为丹东华通测控公司所有，未经许可，不得擅自翻印。

2、本使用说明仅针对于ATS-400产品，对于在此以前的产品不可使用.如果用于其它设备，造成的一切损失，丹东华通测控有限公司不承担任何经济责任，特此声明。

2008年03月修改稿V2.00版本yzw一、概述ATS系列备用电源自投入装置为数字式微机保护装置，主要适用于110kV 及以下各电压等级，具有桥/母线分段接线方式的变电站。

其中在0.4kV电压等级应使用ATS-400备用电源自投入装置，在6kV及以上电压等级应使用ATS-1X0备用电源自投入装置。

本装置硬件采用32位DSP作为备用电源自投入的控制中心，可直接进行PT、CT二次侧数据采集、数据比较，逻辑判断，保护控制、综合报警、状态指示、事件记录、网络通讯于一体。

具有体积小，抗干扰能力强，可靠性高等特点。

本装置采用先进的模糊控制理论，有双电源进线开关互锁自投及母联断路器自投的运行方式，应在购买时声名运行方式，标准为母联断路器自动投入。

自1996年在石家庄广安110KV变电站投运以来，目前在全国各电压等级变电站使用的ATS系列备用电源自投入装置已达百余台。

二、主要功能●具有桥/联络开关自投及双电源进线开关互锁自投功能；●具有硬件故障自动监测功能，故障时自动退出保护；●具有6路交流电压输入信号；●具有2路交流电流(或零序电压)输入信号；●具有10路开关量光隔输入信号；●具有6路继电器保护或控制输出信号；●具有过负荷及PT断线自动闭锁备自投功能；●具有事故报警及SOE事件记录功能、便于分析故障原因；●标准RS-485串口，MODBUS通讯协议；●具有远方整定保护定值及投停保护功能。

三、性能指标四、使用说明（—）、工作原理ATS-400备自投装置高速采集来自1#母线PT的电压U1a U1b U1c，2#母线PT的电压U2a U2b U2c，1#进线CT的电流I1x，2#进线CT的电流I2x。

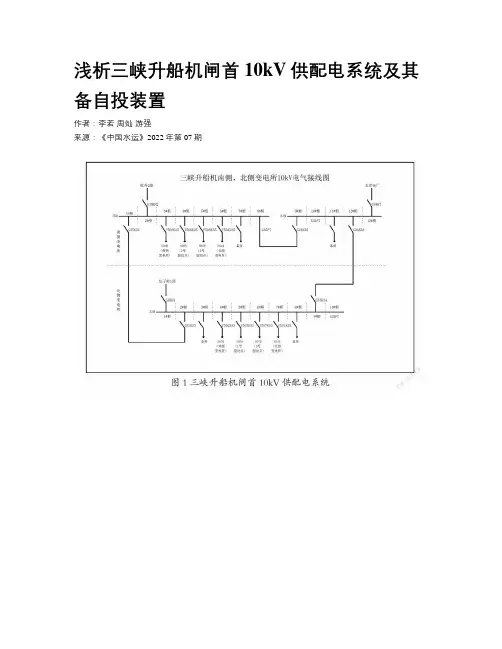

浅析三峡升船机闸首10kV供配电系统及其备自投装置作者：李若周灿游强来源：《中国水运》2022年第07期摘要：对三峡升船机闸首10kV供配电系统及其备自投装置进行了简单的介绍，初步分析了三峡升船机在不同工作状态下，备自投装置在三种工作模式下的优点和缺点，为三峡升船机闸首10kV供配电系统正常工作以及升船机平稳运行提供安全保证。

关键词：升船机;供配电系统;备自投装置中图分类号：U641文献标识码：A文章编号：1006—7973（2022）07-0122-03三峡升船机供配电系统作为三峡升船机电气控制系统的重要组成部分，是三峡升船机能够平稳正常运行的前提和保证，因此三峡升船机供配电系统的可靠性和连续性显得尤为重要。

本文主要介绍了三峡升船机闸首10kV供配电系统及其备自投装置，并对备自投装置的三种工作模式进行了初步探讨，对三峡升船机不同工作状态下应选择的备自投装置工作模式提出建议。

1三峡升船机闸首10kV供配电系统三峡升船机闸首10kV供配电系统主要由10kV开关柜、10kV干式变压器和10kV电缆构成，布置在升船机塔柱196m高程北侧和南侧的变电所内。

闸首10kV供配电设备共计23台10kV高压开关柜、4台1600kVA干式变压器，其中10台10kV高压开关柜、2台1600kVA干式变压器布置在196m高程北侧变电所内，13台10kV高压开关柜、2台1600kVA干式变压器布置在196m高程南侧变电所内。

10kV高压开关柜由港迪电气集团制造生产，开关柜型号为KYN28A-12户内金属铠装移开式开关设备，10kV干式变压器由许继变压器有限公司制造生产，变压器型号为SCB10-1600/10.5。

北侧变电所共计10面10kV开关柜，1面进线开关柜，编号为G33K4;2面联络开关柜，编号为G33K34，G33K35;4面负荷开关柜，编号为501K33，502K33，505K33，508K33;1面测量保护PT柜，编号为G33PT;2面备用柜。

CSC-246AE数字式备用电源自投入装置说明书范文-V201S-图文说明书说明书CD2022075编制:张华年校核：王彦辉标准化审查:李连昌审定：邹卫华出版号：V2.01S文件代号：0SF.457.016出版日期：2022年3月版权所有：北京四方继保自动化股份有限公司重要提示感谢您使用北京四方继保自动化股份有限公司的产品。

为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-246A/E数字式备用电源自投入装置，其配套的程序版本为V2.01及其以上兼容版本。

3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。

目录第一篇装置技术说明 (41)1.11.21.3概述 (4)适用范围............................................................. ............................................................... ........4装置主要特点............................................................. ............................................................... 4装置执行的标准............................................................. .. (6)22.12.22.32.42.52.62.72.8技术条件 (7)环境条件............................................................. ............................................................... ........7电气绝缘性能............................................................. ............................................................... 7机械性能............................................................. ............................................................... ........7电磁兼容性............................................................. ............................................................... ....7安全性能............................................................. ............................................................... ........8功率消耗............................................................. .......................................................................8输出触点容量............................................................. ............................................................... 8装置主要技术参数............................................................. . (8)33.13.23.33.43.53.63.73.83.93.10装置硬件 (10)装置结构............................................................. ............................................................... ......10装置外观图............................................................. ............................................................... ..10装置插件布置图............................................................. .........................................................11采样插件............................................................. ............................................................... ......11CPU插件............................................................. ............................................................... .....11通信管理插件............................................................. . (11)开入插件............................................................. .....................................................................12开出插件............................................................. ............................................................... ......12操作插件............................................................. ............................................................... ......12电源插件............................................................. ............................................................... (12)44.14.24.34.44.54.64.7装置软件 (13)保护程序整体结构............................................................. .....................................................13数字化功能............................................................. ............................................................... ..13保护功能............................................................. ............................................................... ......13零序电流保护............................................................. . (13)过电流保护............................................................. ............................................................... ..14过负荷联切功能............................................................. .........................................................15备投功能概述............................................................. . (15)I2技术条件2.1环境条件装置在以下环境条件下能正常工作：装置在以下环境条件下可正常工作：a)环境温度：-10℃～+55℃；b)相对湿度：10%～90%；c)大气压力：80kPa～110kPa。

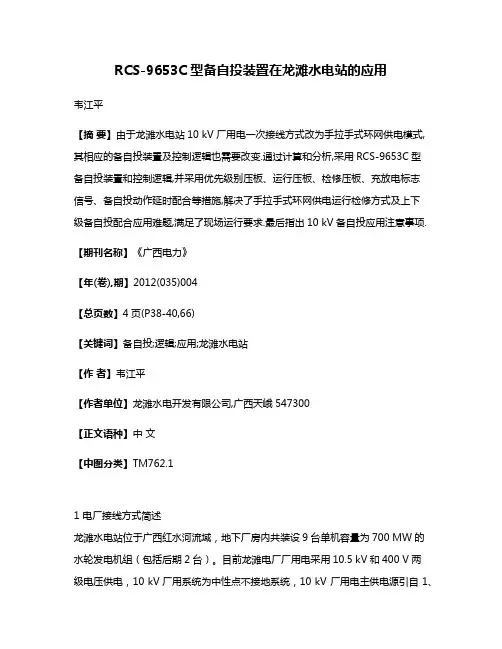

RCS-9653C型备自投装置在龙滩水电站的应用韦江平【摘要】由于龙滩水电站10 kV厂用电一次接线方式改为手拉手式环网供电模式,其相应的备自投装置及控制逻辑也需要改变.通过计算和分析,采用RCS-9653C型备自投装置和控制逻辑,并采用优先级别压板、运行压板、检修压板、充放电标志信号、备自投动作延时配合等措施,解决了手拉手式环网供电运行检修方式及上下级备自投配合应用难题,满足了现场运行要求.最后指出10 kV备自投应用注意事项.【期刊名称】《广西电力》【年(卷),期】2012(035)004【总页数】4页(P38-40,66)【关键词】备自投;逻辑;应用;龙滩水电站【作者】韦江平【作者单位】龙滩水电开发有限公司,广西天峨547300【正文语种】中文【中图分类】TM762.11 电厂接线方式简述龙滩水电站位于广西红水河流域，地下厂房内共装设9台单机容量为700 MW的水轮发电机组（包括后期2台）。

目前龙滩电厂厂用电采用10.5 kV和400 V两级电压供电，10 kV厂用系统为中性点不接地系统，10 kV 厂用电主供电源引自 1、2、3、4、5、6号高压厂用变压器（简称高厂变），另从永久保留的施工变电所接一回外来电源作为备用电源，并设置柴油发电机作为保安电源。

高压厂用变压器为6组单相变压器，每组变压器容量为9000 kVA，变比为18/10.5 kV，高压分别接自6台机组的主变低压侧，低压分别引至10 kV母线。

10 kV母线分7段，分别为 10 kV I、II、III、IV、V、VI、VII段，其中 10 kV VII段母线电源引至外来备用电源和柴油发电机，并作为 I、III、VI作的备用电源。

原10 kVI和VI段之间没有母联开关，为保证10 kVI、VI段各也有2个母联开关，将使用的10 kV I、VI段之间的备用开关间隔变更成母联断路器（QF961）使用，使10 kV I段到VI段电源形成手拉手式环网供电，每段电源有2个段内联络开关。

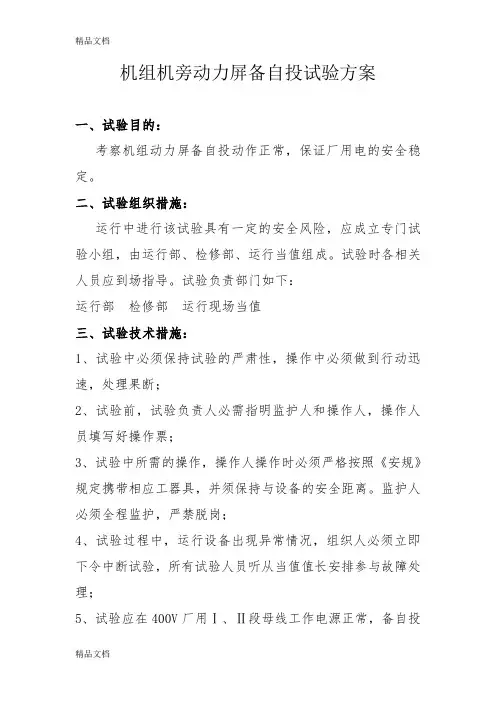

机组机旁动力屏备自投试验方案一、试验目的：考察机组动力屏备自投动作正常，保证厂用电的安全稳定。

二、试验组织措施：运行中进行该试验具有一定的安全风险，应成立专门试验小组，由运行部、检修部、运行当值组成。

试验时各相关人员应到场指导。

试验负责部门如下：运行部检修部运行现场当值三、试验技术措施：1、试验中必须保持试验的严肃性，操作中必须做到行动迅速，处理果断；2、试验前，试验负责人必需指明监护人和操作人，操作人员填写好操作票；3、试验中所需的操作，操作人操作时必须严格按照《安规》规定携带相应工器具，并须保持与设备的安全距离。

监护人必须全程监护，严禁脱岗；4、试验过程中，运行设备出现异常情况，组织人必须立即下令中断试验，所有试验人员听从当值值长安排参与故障处理；5、试验应在400V厂用Ⅰ、Ⅱ段母线工作电源正常，备自投装置运行正常，试验部分无检修任务时进行；6、严格按危险点分析作好相关控制措施；7、每次备自投试验只做一段母线，试验结束恢复正常运行方式后才能进行另外一段母线试验；8、试验不得影响正常的值班工作；9、试验中，严格遵守安全生产工作规程相关规定。

四、试验任务：机组机旁动力屏备自投装置为母联备投方式。

母联开关3ZKK为备用，本次试验主要对母联开关3ZKK备自投包含两种逻辑方式进行校验：逻辑1：开关1ZKK、开关2ZKK在合位，母联开关3ZKK 在分位，当开关1ZKK失电Ⅰ段母线失压时，母联开关3ZKK 自投动作动作。

逻辑2：开关1ZKK、开关2ZKK在合位，母联开关3ZKK 在分位，当开关2ZKK失电Ⅱ段母线失压时，母联开关3ZKK 自投动作动作。

机旁动力屏备自投示意图五、危险点分析：六、试验步骤与方法：（一）、1G机旁动力屏Ⅰ段(带负荷)备自投试验方案1、检查400V厂用Ⅰ、Ⅱ段母线电压正常；2、检查400V厂用Ⅰ段至1#机旁动力屏断路器4611DL运行正常；3、检查400V厂用Ⅱ段至1#机旁动力屏断路器4621DL运行正常；4、检查1G机旁动力屏母联断路器4011DL在热备用状态，控制方式为“远方”，合闸回路、跳闸回路压板正确投入；5、检查1G机旁动力屏备自投装置运行正常，控制方式为“远方”，备自投、自恢复功能投入；6、检查1G机旁动力屏Ⅰ段母线进线断路器4111DL运行正常，合闸回路、跳闸回路压板正确投入；7、检查1G机旁动力屏Ⅱ段母线进线断路器4112DL运行正常，合闸回路、跳闸回路压板正确投入；8、断开400V厂用Ⅰ段至1G机旁动力屏断路器4611DL，机旁动力屏备自投动作先跳开Ⅰ段母线进线断路器4111DL，后合上母联断路器4011DL，备自投成功动作，机旁动力屏Ⅰ、Ⅱ段母线带电正常；9、备自投成功动作后操作人员到现场复归备自投装置动作信号，合上400V厂用Ⅰ段至1G机旁动力屏断路器4611DL，机旁动力屏备自投动作先跳开母联断路器4011DL，后合上Ⅰ段母线进线断路器4111DL，备自投自恢复成功动作；10、试验结束后，恢复Ⅰ、Ⅱ段母线至正常运行方式。

远方备自投技术概述发表时间：2019-01-16T09:55:27.127Z 来源：《电力设备》2018年第26期作者：宋晴宇[导读] 摘要：在传统的备自投概念中，备自投指的是当系统发生故障时，主供线路电源将被切断，与此同时，备用电源线路可以自动的投入，作为安自装置，保证用户的正常用电。

（广东电网有限责任公司河源供电局广东河源 517001）摘要：在传统的备自投概念中，备自投指的是当系统发生故障时，主供线路电源将被切断，与此同时，备用电源线路可以自动的投入，作为安自装置，保证用户的正常用电。

但是传统的就地备自投在实际应用中，却无法避免上一级变电站的出线作为本站主供电源时，当上一级变电站本身失压时，本站最多保证备自投动作成功，本站不失压，但上一级变电站没有备自投逻辑，上级失压时将没有恢复。

这就导致就地备自投均存在不同程度的适应性较差、推广应用点效果有限等等不足。

为了更好地解决110kV链式电网接线中变电站的供电可靠性问题，业内相关研究一直在寻找一种远方备自投的逻辑及技术，来更好的保证供电可靠性点实现。

关键词：备自投；信息流；开环点一、就地及远方备自投就地备自投功能主要是检测当作为主供电源的线路失压时，母线也会同时失压，这时备自投装置会自动投入备用电源（分段或者备用电源线路开关），动作后，失压母线将恢复，母线所带负荷继续由该段母线供电；远方备自投功能主要是检测本地主供电源失压后，无备用电源时向相邻的站点发送信息流，信息流包含链路站点的线路电压及开关位置信息，并发出合闸信息，远方站点的合闸命令请求，直接合上备投电源给远方站点供电通过远方站点备用电源线路开关合闸恢复失压站点供电。

远方备投功能适用于双端供电电源、单回或双回链式串供的网架系统，系统有且只有一个开环点。

开环站点可安排线路开关热备用或母联开关热备用的方式。

二、远方备自投的方式具备远方备自投功能的装置，同时也要满足就地备自投的功能，装置就地备自投的功能基本是延续了110kV标准化备自投功能的设计要求，在此不再赘述。

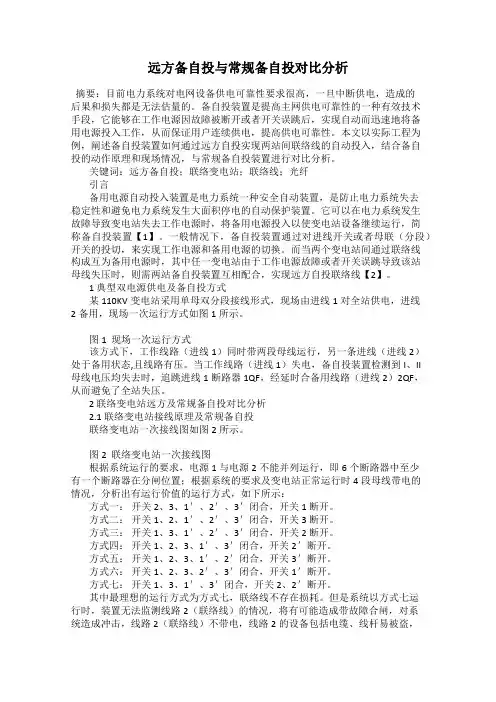

远方备自投与常规备自投对比分析摘要：目前电力系统对电网设备供电可靠性要求很高，一旦中断供电，造成的后果和损失都是无法估量的。

备自投装置是提高主网供电可靠性的一种有效技术手段，它能够在工作电源因故障被断开或者开关误跳后，实现自动而迅速地将备用电源投入工作，从而保证用户连续供电，提高供电可靠性。

本文以实际工程为例，阐述备自投装置如何通过远方自投实现两站间联络线的自动投入，结合备自投的动作原理和现场情况，与常规备自投装置进行对比分析。

关键词：远方备自投；联络变电站；联络线；光纤引言备用电源自动投入装置是电力系统一种安全自动装置，是防止电力系统失去稳定性和避免电力系统发生大面积停电的自动保护装置。

它可以在电力系统发生故障导致变电站失去工作电源时，将备用电源投入以使变电站设备继续运行，简称备自投装置【1】。

一般情况下，备自投装置通过对进线开关或者母联（分段）开关的投切，来实现工作电源和备用电源的切换。

而当两个变电站间通过联络线构成互为备用电源时，其中任一变电站由于工作电源故障或者开关误跳导致该站母线失压时，则需两站备自投装置互相配合，实现远方自投联络线【2】。

1 典型双电源供电及备自投方式某110KV变电站采用单母双分段接线形式，现场由进线1对全站供电，进线2备用，现场一次运行方式如图1所示。

图1 现场一次运行方式该方式下，工作线路（进线1）同时带两段母线运行，另一条进线（进线2）处于备用状态,且线路有压。

当工作线路（进线1）失电，备自投装置检测到I、II母线电压均失去时，追跳进线1断路器1QF，经延时合备用线路（进线2）2QF，从而避免了全站失压。

2 联络变电站远方及常规备自投对比分析2.1 联络变电站接线原理及常规备自投联络变电站一次接线图如图2所示。

图2 联络变电站一次接线图根据系统运行的要求，电源1与电源2不能并列运行，即6个断路器中至少有一个断路器在分闸位置；根据系统的要求及变电站正常运行时4段母线带电的情况，分析出有运行价值的运行方式，如下所示：方式一：开关2、3、1＇、2＇、3＇闭合，开关1 断开。

备自投测试平台的测试和研制作者：汤映钊来源：《绿色科技》2016年第02期摘要：利用二极管、三极管及继电器原理，设计了一套能采集开关分合闸信号并驱动内部继电器改变相应常开常闭接点的平台，验证了备自投的逻辑。

该平台充分考虑了时间测试，满足分合闸时间计时功能，有扩展的跳闸开入测试输入，满足现状备自投动作后联切负荷的功能，也方便做其他保护定检时测试出口压板用，实现一平台多运用的功能。

关键词：备自投；测试；计时；联切负荷测试中图分类号：TM762文献标识码：A文章编号：16749944（2016）020162021引言现代电网中，备自投的运用大大提高了电网供电可靠性。

它使因故障失去主供电源的母线快速恢复供电，在传统的110 kV变电站中，备自投的形式主要有进线备投方式（图1）和母联备投方式（图2）。

其中，110 kV侧常用进线备自投方式，10 kV侧常用母联备投方式。

为了保障备自投能正确动作，按照规范要求，需3年进行一次部检，6年进行一次全检。

然而，由于大部分变电站不可能进行全站停电，因此，备自投的定检工作常常需要单机进行。

这时必须人为地为备自投提供进线开关和母联开关的分位、合位及合后位置，同时也要测量相应的跳闸出口压板和合闸出口压板是否有相应的高电平开出[1]。

2传统的的做法。

在以往备自投的单机定检工作时，试验人员要准备多个空气开关通过人为地分合给相应的开关提供分位，合位和合后位置。

由于备自投动作过程相应的开关位置会改变，试验人员在试验过程中必须在准确的时间点操作相应的开关，提供正确的线路分合闸位置，同时有一人用万用表直流电压档在屏前相应开关的跳合闸出口压板测量电压。

另有一个操作人操作昂立试验仪改变备自投采集的电流电压量，这个过程，需要三个人准确配合才能完成。

这在实际操作中常常会出现配合问题导致试验不成功的情况。

而且，备自投定检工作本身工作量并不大，但却因为配合问题占用了多个工作人员，浪费了人力资源[2]。

DSA2361/2362/2363/2364/2365备自投装置使用说明书(V2.00)编写：仇新宏校对：黄宏青审核：顾欣欣批准：季侃DSA2361/2362/2363/2364/2365备自投装置使用说明书1 人机界面及操作 (3)1.1指示灯 (4)1.2键盘使用 (4)1.3装置前置板说明 (5)1.4屏保界面 (6)2 菜单操作 (7)2.1交直流量测量值 (9)2.2信息记录查询 (11)2.2.1 单元信息记录 (11)2.2.2保护事件记录 (12)2.2.3遥信事件记录 (12)2.2.4自检事件记录 (13)2.2.5单元事件记录 (13)2.2.6录波事件记录 (13)2.2.7电流越限记录 (14)2.3单元定值整定 (14)2.3.1通讯整定 (14)2.3.2保护转遥信投退 (15)2.3.3 变化遥测投退 (16)2.3.4日期及时间整定 (16)2.3.5口令投退 (16)2.3.6 控制回路断线投退 (17)2.3.7 开关偷跳启动事故总投退 (17)2.3.8 液晶背光常亮投退 (18)2.3.9 保护信号远方测试 (18)2.4保护定值投退 (18)2.5保护定值整定 (19)2.6测量定值整定 (20)2.6.1遥控脉宽定值 (20)2.6.2遥信整定 (20)2.7交流量精度调节 (21)2.8信号复归 (21)2.9系统复归 (22)3 用户调试大纲 (22)3.1通电前 (22)3.2通电后检查 (22)3.3采样精度检查 (22)3.4节点输出校验 (23)3.5定值校验 (23)4 维护说明 (23)5 背板端子 (24)南瑞城乡电网公司 1DSA2361/2362/2363/2364/2365备自投装置使用说明书5.1采样板 (24)5.2POW ER板 (25)5.3IO B板 (25)5.4OPA操作板 (27)附录 (27)附录1遥信表 (27)附录2装置菜单列表 (31)南瑞城乡电网公司 2DSA2361/2362/2363/2364/2365备自投装置使用说明书DSA236X备自投系列保护装置，根据现场不同的运行情况分为5种不同型号，分别是：DSA2361、DSA2362、DSA2363、DSA2364、DSA2365。
