我的叉车设计

手动叉车的设计摘要手动叉车是一种用于原料和商品的高效流动和组织的设备。

它们使一个人能够高质量高速度提升运输自己不能独自运输的产品。

此外，手动叉车可以用最大限度地提高空间和时间使用的方式有序、可控地安置和存储产品。

它手动叉车适用于工厂、车间、仓库、储运等部门的搬运装卸作业，更适用于有防火、防爆要求的场合。

本文概要地介绍了手动叉车的用途，进行了方案的设计选择，着重设计了手动叉车的结构。

关键词：手动叉车Design of the Manual forkliftAbstractManual forklift is a machine used for raw materials and goods flowing and organizing efficiency. They enable a person to transport products which they cann't transport alone in a high quality and high speed . In addition, manual forklift can be used to maximize space and time using way of orderly, controllable placement and storage products. It is applicable to factories, workshops, warehouses, storage and Transportation Department of transportation loading and unloading operations, more suitable for fire prevention, explosion-proof requirements of the occasion.This paper briefly introduces the manual forklift uses, the design selection, focused on the design of the manual forklift structure.Key words: manual; forklift目录中文中文摘要 (I)英文摘要 (II)1.1课题的背景 (1)1.2本课题的国内外现状及发展趋势 (1)1.3我国叉车行业所存在的问题 (3)第二章手动叉车的总体方案设计 (4)2.1方案的制定原则 (4)2.2叉车基本参数 (4)2.3方案设计选择 (4)2.3.1传动方案设计 (4)2.3.2提升方案选择 (5)2.3.3制动方案设计 (6)第三章手动叉车各部分结构设计 (7)3.1叉车工作装置的结构设计 (7)3.1.1货叉的设计 (7)3.1.2叉架的结构设计 (8)3.1.3钢丝绳及滑轮的结构设计 (9)3.1.4车架的结构设计 (11)3.2手摇动力箱的结构设计 (11)3.2.1手摇手柄的结构设计 (11)3.2.2传动比的选择与分配 (11)3.2.3计算各级转矩 (12)3.2.4齿轮的设计 (12)3.2.5轴的设计 (18)3.2.6齿轮结构及尺寸设计 (20)3.2.7螺纹快速离合自锁装置的设计 (22)3.2.8润滑方式的选择 (24)第四章手动叉车结构校核 (25)4.1输出轴的校核 (25)4.2轴承的校核 (28)4.3键的校核 (34)4.4货叉的强度校核 (34)4.5上横梁强度校核 (35)4.6下横梁强度校核 (35)4.7立柱稳定性校核 (36)第五章总结 (38)参考文献 (39)致谢 (40)第一章绪论1.1课题的背景叉车是指对成件托盘货物进行机械化装卸、堆垛和短距离运输作业的各种轮式搬运车,过去被称为叉式装卸车或铲车。

叉车设计方案书叉车设计方案书一、项目背景随着物流行业的快速发展，叉车作为一种重要的搬运工具，在提高物流效率方面发挥着关键的作用。

然而目前市场上存在一些问题，例如叉车的性能和安全性有待提高，使用成本较高。

为了满足市场需求，我公司计划设计一款全新的叉车。

二、设计目标1. 提高叉车的性能：增大叉车的承载能力和行驶速度，提高叉车的灵活性和稳定性。

2. 提高叉车的安全性：加强叉车的防倾覆和防护装置，提高驾驶员的舒适度和可见性。

3. 降低成本：采用节能环保的新材料，设计更简单和高效的叉车结构，降低制造成本。

三、设计方案1. 承载能力和行驶速度的提升：采用高强度钢材制造叉车的主要承载部件，提高叉车的承载能力。

同时设计优化的动力传动系统，提升叉车的行驶速度。

2. 灵活性和稳定性的提高：优化叉车的轮胎和操纵系统，增加叉车的转弯半径和灵活性。

另外，采用液压系统和电控系统的组合，提高叉车的稳定性。

3. 防倾覆和防护装置的加强：在叉车的底盘和吊臂上增加防倾覆装置，提高叉车的稳定性和安全性。

并在驾驶室和叉车周围增加防护装置，保护驾驶员和周围人员的安全。

4. 舒适度和可见性的提高：优化驾驶室的设计，增加座椅调节和振动减震系统，提高驾驶员的舒适度。

同时增加驾驶舱的玻璃面积，提高驾驶员的可见性。

5. 节能环保和高效结构的设计：采用高效的动力系统，降低能耗。

同时使用环保材料制造叉车的结构部件，降低制造成本。

四、预期效果1. 提高叉车的承载能力和行驶速度，提高物流效率。

2. 提高叉车的稳定性和安全性，减少事故发生的风险。

3. 降低叉车的能耗和制造成本，提高叉车的竞争力。

4. 提高驾驶员的舒适度和可见性，提升工作效率。

五、实施计划1. 阶段一（一个月）：收集叉车相关数据和市场需求，确定叉车的设计要求。

2. 阶段二（两个月）：开展叉车的初步设计和模拟仿真。

3. 阶段三（三个月）：制造叉车的样机并进行测试和优化。

4. 阶段四（一个月）：对叉车进行小批量生产并进行市场试销。

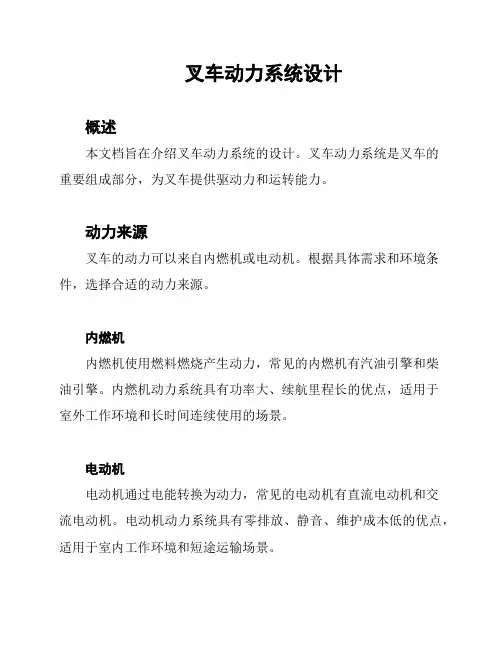

叉车动力系统设计概述本文档旨在介绍叉车动力系统的设计。

叉车动力系统是叉车的重要组成部分，为叉车提供驱动力和运转能力。

动力来源叉车的动力可以来自内燃机或电动机。

根据具体需求和环境条件，选择合适的动力来源。

内燃机内燃机使用燃料燃烧产生动力，常见的内燃机有汽油引擎和柴油引擎。

内燃机动力系统具有功率大、续航里程长的优点，适用于室外工作环境和长时间连续使用的场景。

电动机电动机通过电能转换为动力，常见的电动机有直流电动机和交流电动机。

电动机动力系统具有零排放、静音、维护成本低的优点，适用于室内工作环境和短途运输场景。

动力传递与控制叉车的动力传递与控制是确保叉车正常运转的关键。

动力传递与控制系统由以下几个方面组成：传动系统传动系统用于将动力从发动机传递到车轮，常见的传动系统包括离合器、变速器、传动轴等。

传动系统需要通过合理的齿轮匹配、传动比选择等设计来实现高效的动力传递。

控制系统控制系统用于控制叉车的速度、转向和停车等操作。

控制系统可以采用机械操纵、液压操纵或电子操纵等方式。

通过合理的控制系统设计可以实现叉车的精确操作和灵活性。

制动系统制动系统用于控制叉车的停车和减速。

常见的制动系统包括机械制动系统和液压制动系统。

制动系统设计应考虑叉车的负载、速度和操作惯等因素，确保叉车能够稳定、安全地停车。

安全考虑叉车动力系统设计时需要充分考虑安全因素。

以下是一些常见的安全考虑点：安全装置叉车应配备安全装置，如安全带、防滚架、警示灯等，以确保操作者和周围人员的安全。

紧急停车系统叉车应配置紧急停车系统，以应对意外情况和紧急停车需求。

载荷能力与稳定性叉车的动力系统设计应根据实际需求和设计要求考虑载荷能力和稳定性，以确保叉车在工作过程中稳定、安全地运行。

总结本文档介绍了叉车动力系统的设计。

动力来源、动力传递与控制、安全考虑是设计动力系统时需要优先考虑的因素。

通过合理的设计和选择，可以实现叉车的高效、安全运行。

叉车方案计算范文一、引言叉车是一种用于货物搬运的重要工具，广泛应用于仓储物流、生产制造等行业。

在设计叉车方案时，需要考虑多个因素，如工作场地的环境、货物的重量和尺寸、工作效率等。

本文将通过对一家物流公司的叉车需求进行分析和计算，并提出最合适的叉车方案。

二、需求分析该物流公司主要从事电子产品的仓储和分销，并且货物的尺寸和重量较小，一般在1-10千克之间。

工作场地总面积为5000平方米，货物存放在不同的货架上，高度一般在2-5米之间。

由于每天有大量的货物进出仓库，因此需要高效的货物搬运方案。

三、叉车选择根据需求分析，我建议选择电动堆高车作为叉车方案。

电动堆高车具有以下几个优点：1.适应性强：电动堆高车适用于货物在较小空间的高度搬运，可以轻松穿梭于货架之间。

2.稳定性高：电动堆高车配备有稳定的支撑腿和平衡系统，能够保证在搬运货物时的稳定性。

3.操作简便：电动堆高车采用电力驱动，操作简便，无需人工用力。

4.环保节能：电动堆高车不产生噪音和尾气，对环境友好。

四、工作效率计算根据该物流公司的需求，我们需要计算出最佳的叉车数量，以及每天的工作时间和工作效率。

1.叉车数量计算根据工作场地的面积，我们可以根据每1000平方米的面积需要配备1台叉车的标准，来计算出所需的叉车数量。

因此，该物流公司需要配备5辆电动堆高车。

2.每天的工作时间计算根据业务需求，该物流公司每天需要进行10个小时的工作时间，其中每个工人的工作时间为8个小时。

因此，每辆电动堆高车每天的工作时间为8个小时。

3.工作效率计算为了计算工作效率，我们需要考虑到每辆电动堆高车每小时可以搬运的货物数量。

根据实际情况，每辆电动堆高车每小时可以搬运100个货物。

因此，每辆电动堆高车每天可以搬运800个货物。

根据以上计算，我们可以得出每天需要搬运的货物数量为：每天需要搬运的货物数量=每辆电动堆高车每天可以搬运的货物数量×叉车数量=800个货物×5辆电动堆高车=4000个货物五、方案总结与建议根据以上计算结果，我建议该物流公司采购5辆电动堆高车作为叉车方案。

叉车设计参数和性能叉车是一种用于搬运和堆垛货物的工业设备。

下面将详细介绍叉车的设计参数和性能。

1.载重能力：叉车的载重能力是指其能够承受的最大货物重量。

通常以吨作为单位进行衡量，常见的载重能力有1吨、2吨、3吨等。

叉车的载重能力应根据使用环境和工作需求进行合理选择。

2.高度提升能力：叉车的高度提升能力是指其能够将货物提升到的最大高度。

这个参数对于需要堆垛化存储的场所来说非常重要。

常见的高度提升能力有3米、5米、10米等。

需要注意的是，高度提升能力和载重能力有一定的关联，提升重量较大时，提升高度较低，反之亦然。

3.货叉长度：货叉是叉车上用于托举货物的部分，其长度会影响到叉车的使用范围。

一般来说，货叉的长度与叉车的载重能力成正比，以适应不同长度的货物。

货叉长度通常为1.2米、1.5米、1.8米等。

4.轴距：叉车的轴距是指前轮轴中心和后轮轴中心之间的距离。

轴距的大小会影响到叉车的稳定性和转弯半径。

一般来说，较大的轴距可以提高叉车的稳定性，但会牺牲一定的机动性。

5.最小转弯半径：最小转弯半径是指叉车在进行转弯时所需要的最小半径。

转弯半径越小，叉车的机动性越好。

一般来说，电动叉车的最小转弯半径要小于内燃叉车。

6.最大爬坡度：最大爬坡度是指叉车在爬坡时所能承受的最大坡度。

这个参数对于需要在不平地形上操作的场所来说非常重要。

较大的爬坡度可以提升叉车的通过能力。

7.速度：叉车的速度是指其移动的最大速度。

一般来说，叉车的速度与其载重能力有关，载重能力较大时，速度较慢。

叉车的速度常常根据使用环境和工作需求进行调整。

8.动力类型：叉车的动力类型可以分为电动和内燃两种。

电动叉车通常采用电池供电，不产生排放物，适用于室内使用；内燃叉车通常采用汽油或柴油作为燃料，适用于室外使用。

选择动力类型时需要考虑使用场所的环境和工作需求。

综上所述，叉车的设计参数和性能包括载重能力、高度提升能力、货叉长度、轴距、最小转弯半径、最大爬坡度、速度和动力类型等。

7吨叉车液压系统设计叉车是一种用于搬运和堆垛货物的特种设备，广泛应用于物流仓储、制造业和建筑工地等场所。

叉车的液压系统是其重要的组成部分，负责提供动力和控制叉车的升降、倾斜等运动。

在设计叉车液压系统时，需要考虑到叉车的工作环境、负载要求和安全性等方面，以确保叉车能够顺利进行工作。

1.液压系统的工作原理叉车液压系统主要由液压泵、液压缸、油箱、控制阀、液压管路等组成。

液压泵将液压油吸入并压缩，通过液压管路输送到液压缸中，使活塞运动，从而实现对叉车进行升降、倾斜等控制。

控制阀则负责控制液压油的流向和流量，确保叉车能够按照要求进行操作。

2.设计参数的选择在设计叉车液压系统时，需要考虑到叉车的工作负载、升降高度、速度要求和工作环境等因素。

根据叉车的工作需求，选择合适的液压泵、液压缸和控制阀，确保叉车能够满足工作要求。

同时，还需要考虑到叉车的安全性和稳定性，确保叉车在使用过程中不会发生意外。

3.油路系统的设计叉车的油路系统需要具有良好的密封性和稳定性，以确保液压油能够有效地输送到液压缸中，并保持系统的正常工作。

在设计油路系统时，需要考虑到液压管路的长度、弯曲和连接方式等因素，确保系统的流动阻力小，流量稳定。

4.液压泵和液压缸的选择在设计叉车液压系统时，需要选择合适的液压泵和液压缸，以确保叉车能够顺利进行升降、倾斜等运动。

液压泵的选择应考虑到其流量、压力和功率等参数，选择适合叉车工作负载的泵。

液压缸的选择则需要考虑到其推力、行程和速度等参数，确保叉车能够按照要求进行运动。

5.控制阀的设计控制阀是叉车液压系统中的关键组成部分，负责控制液压油的流向和流量，确保叉车能够按照要求进行操作。

在设计控制阀时，需要考虑到其操作方式、阀口数量和流量控制精度等因素，以确保叉车的操作稳定性和精度。

总的来说，设计一台7吨叉车的液压系统需要考虑到叉车的工作环境、负载要求、安全性和稳定性等因素，选择合适的液压泵、液压缸和控制阀，并设计合理的油路系统，以确保叉车能够顺利进行工作。

3吨叉车液压系统设计叉车液压系统设计是一项重要的技术任务，需要考虑到叉车的工作负载和运行环境，以确保系统的可靠性和有效性。

以下是一个关于3吨叉车液压系统设计的1200字以上的介绍：一、液压系统的组成和工作原理叉车液压系统由多个主要组成部分组成，包括液压泵、阀组、液压缸、液压马达和油箱等。

系统的工作原理是通过液压泵将液体压力传递到终端执行器（液压缸或马达）来实现工作效果。

液压泵的作用是将机械能转化为液压能，并提供所需的油流。

阀组用于控制和调节油流的方向、压力和流量。

液压缸通过油流的控制实现线性运动，而液压马达通过油流的控制实现旋转运动。

油箱作为液压系统的储油器，供应液压泵所需的液压油，并将系统中的油液维持在适当的温度和压力范围内。

二、叉车液压系统的设计要求1.承载能力：叉车液压系统的设计需要满足3吨货物的承载要求，确保系统在负载工作期间的稳定性和可靠性。

2.动作速度：液压系统需要具备快速响应速度和灵敏的控制性能，以实现对叉车动作的准确控制。

3.能效：系统设计时需要考虑能源效率，减少能量损失和能耗，以提高整体性能和经济性。

4.可靠性和安全性：系统的设计需要考虑到工作环境和条件，确保系统在恶劣环境下的可靠性和安全性。

5.维护和保养：系统设计应尽量简化，并提供易于维护和保养的接口和结构，以减少操作人员的工作负担。

三、液压泵的选择和设计选择合适的液压泵是设计液压系统的关键。

在叉车液压系统设计中，可以考虑使用变量柱塞泵或齿轮泵。

变量柱塞泵通过调节柱塞的位置来实现油流量的控制，可以提供精确的控制性能和较好的能效。

齿轮泵由于其结构简单且价格较低，常用于低要求的应用。

液压泵的排量和工作压力需要根据叉车的负载要求来确定。

液压泵的排量应满足叉车运行所需的液压油流量，而工作压力应满足叉车的最大负载能力和作业要求。

四、阀组的选择和设计叉车液压系统中的阀组主要包括方向控制阀、流量控制阀和压力控制阀等。

方向控制阀用于控制液压油流的方向，使液压系统能够实现正向和反向运动。

叉车设计参数和性能叉车是一种用于搬运和堆垛物品的物流设备，其设计参数和性能直接影响到其工作效率和安全性。

下面将详细介绍叉车的设计参数和性能。

一、设计参数1.载重量：叉车的最大载重量是一个重要的设计参数，通常以公斤为单位进行标注。

不同型号的叉车载重量有所不同，从几百公斤到几吨不等。

2.载重中心：叉车的载重中心是指将货物放置在叉臂上的位置。

一般来说，叉车的载重中心是叉臂自身的中心位置。

如果货物放置的位置不在叉车的载重中心上，会对叉车产生额外的负荷和不稳定性。

3.起升高度：叉车的起升高度是指叉臂能够将物品抬升到的最高位置。

起升高度一般是以米为单位进行标注，不同型号的叉车起升高度也有所不同。

4.车架尺寸：叉车的车架尺寸决定了其整体结构的稳定性和灵活性。

车架过长或过宽会影响叉车的操纵性能和通过狭窄通道的能力。

5.机动性：叉车的机动性是指其在狭小空间中的转向半径和灵活性。

机动性取决于叉车的轴距、轮胎类型和转向系统等因素。

6.电池容量：对于电动叉车而言，电池容量是一个重要的设计参数。

电池容量决定了叉车的工作时间和运行里程。

7.速度：叉车的速度指的是其行驶和提升的最高速度。

行驶速度通常以千米/小时或米/秒为单位进行标注，提升速度以米/秒为单位标注。

二、性能指标1.起升性能：叉车的起升性能包括最大起升高度、起升速度和最大起升重量。

这些指标影响了叉车的堆垛能力和作业效率。

2.行驶性能：叉车的行驶性能包括最大行驶速度、加速度和制动距离。

这些指标决定了叉车的行驶效率和安全性。

3.转向性能：叉车的转向性能包括转向半径和转向速度。

这些指标影响了叉车的机动性和操纵灵活性。

4.能源消耗：叉车的能源消耗是评估其能效的重要指标。

通常以每小时消耗的燃油或电能为单位进行标注。

5.噪音级别：叉车的噪音级别是指其运行时产生的噪音水平，通常以分贝为单位进行标注。

降低噪音级别有利于提供一个安静的工作环境。

6.安全性能：叉车的安全性能是评估其安全性的指标，包括制动系统、防护装置和紧急停车装置等。

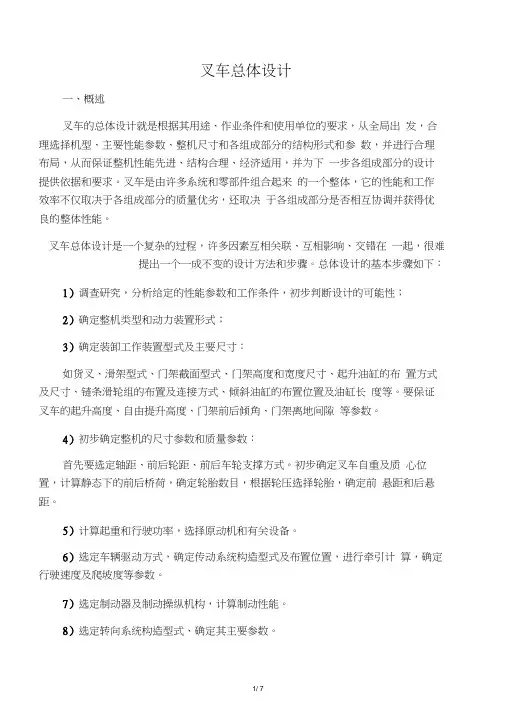

叉车总体设计一、概述叉车的总体设计就是根据其用途、作业条件和使用单位的要求，从全局出发，合理选择机型、主要性能参数、整机尺寸和各组成部分的结构形式和参数，并进行合理布局，从而保证整机性能先进、结构合理、经济适用，并为下一步各组成部分的设计提供依据和要求。

叉车是由许多系统和零部件组合起来的一个整体，它的性能和工作效率不仅取决于各组成部分的质量优劣，还取决于各组成部分是否相互协调并获得优良的整体性能。

叉车总体设计是一个复杂的过程，许多因素互相关联、互相影响、交错在一起，很难提出一个一成不变的设计方法和步骤。

总体设计的基本步骤如下：1）调查研究，分析给定的性能参数和工作条件，初步判断设计的可能性；2）确定整机类型和动力装置形式；3）确定装卸工作装置型式及主要尺寸：如货叉、滑架型式、门架截面型式、门架高度和宽度尺寸、起升油缸的布置方式及尺寸、链条滑轮组的布置及连接方式、倾斜油缸的布置位置及油缸长度等。

要保证叉车的起升高度、自由提升高度、门架前后倾角、门架离地间隙等参数。

4）初步确定整机的尺寸参数和质量参数：首先要选定轴距、前后轮距、前后车轮支撑方式。

初步确定叉车自重及质心位置，计算静态下的前后桥荷，确定轮胎数目，根据轮压选择轮胎，确定前悬距和后悬距。

5）计算起重和行驶功率，选择原动机和有关设备。

6）选定车辆驱动方式，确定传动系统构造型式及布置位置，进行牵引计算，确定行驶速度及爬坡度等参数。

7）选定制动器及制动操纵机构，计算制动性能。

8）选定转向系统构造型式、确定其主要参数。

9）确定液压系统的组成及各部件型式，绘出液压系统图及布置图；10）驾驶座或驾驶室的布置，护顶架及安全设备的确定。

11）绘总体xx；12）稳定性验算和机动性能参数确定。

二、叉车的主要技术参数叉车的技术参数主要说明叉车的结构特征和工作性能。

叉车的技术参数分性能参数、尺寸参敬和重量参数三种。

属于性能参数的有：额定起重量、载荷中心距、最大起升高度、自由起升高度、门架倾角、最大起升速度、最大行驶速度、牵引力、最大爬坡度、最小转弯半径、最小直角堆垛通道宽度、最小直角转弯通道宽度等。
