51单片机流水灯实验报告-单片机实验报告流水灯

实验一流水灯实验报告一、实验目的1、熟练掌握JC-51A型开发板的使用方法和注意事项。

2、了解简单单片机应用系统的设计方法。

3、掌握应用KEIL软件编辑、编译源汇编程序的操作方法。

4、掌握应用USBISP烧录软件STC-ISP的操作方法。

5、掌握89C52RC单片机的流水灯操作过程。

二、实验内容在JC-51A开发板上实现8个发光LED“流水”的现象，并通过编写程序控制流水现象。

三、实验主要仪器及软件1，JC-51A开发板2，一台电脑3，STC-ISP-V479软件4，KEIL软件四、实验说明当8255 的PA口有低电平输出时，相应的发光二极管就会点亮。

应用这一原理我们可以容易的点亮一个数码管，例如令PA口输出0111 1111时D1就会点亮。

若再把0111 1111向右循环一位，利用PA口输出，就会点亮D2。

在发光二极管两次点亮的间隔中加延时程序，让每次点亮停留一段时间，像这样人眼就可以看到“流水”的现象。

五、实验步骤步骤一：把学习板连接到电脑上，把光盘安装到电脑里，注意电脑右下方显示的是COM几端口；步骤二：打开光盘看到“4.程序烧写软件”字样并打开，安装PL-232驱动这个软件，并打开STC手动下载，找到STC_ISP_V479.exe并打开；步骤三：打开看到一个界面，MCU type选择STC89C52RC，COM端口选择刚刚看到的几端口；步骤四：点击open file，选择光盘里5.MINI-V22实例源程序，打开汇编参考样例，打开流水灯2，选择hex格式的文件，点击确定；步骤五：点击download，如果连接不成功，重置下学习板的开关，这时就看到学习板的流水灯的滚动了。

六、广告流水灯程序ORG 00HMOV P2,#80HSTART:MOV A,#0FFH ;赋初值CLR CMOV R2,#8LOOP:RRC A ; 带进位右移MOV P1,ACALL DELAYDJNZ R2,LOOPMOV R2,#7LOOP1:RLC A ; 带进位左移MOV P1,ACALL DELAYDJNZ R2,LOOP1JMP STARTDELAY:MOV R3,#20 ; 延时0.2秒D1: MOV R4,#20 D2: MOV R5,#248DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RETEND七、实验原理图更改此处可以使流水灯速度发生变化八、总结：通过本实验，懂得如何安装kell软件以及实验板，懂得单片机的调试，初步了解并熟悉实验板上单片机I/O口和LED 灯的电路结构，能通过修改程序实现仿真板上不同灯的亮灭情况，并希望通过多次试验对它有更多的了解。

51单片机流水灯实验报告51单片机流水灯实验报告引言：51单片机是一种常用的微控制器，广泛应用于各种电子设备中。

流水灯实验是学习单片机编程的基础实验之一，通过控制多个LED灯的亮灭顺序，可以了解单片机的基本原理和编程方法。

一、实验目的本实验旨在通过使用51单片机，设计并实现一个简单的流水灯电路，加深对单片机原理的理解，掌握基本的单片机编程方法。

二、实验原理51单片机是一种8位微控制器，具有强大的功能和广泛的应用。

流水灯实验中，我们需要控制多个LED灯的亮灭顺序，通过编写程序，将指令发送给单片机，控制LED灯的亮灭。

三、实验器材1. 51单片机开发板2. LED灯若干3. 面包板4. 连接线四、实验步骤1. 将51单片机开发板连接到电脑上，打开开发板的编程软件。

2. 在编程软件中，新建一个工程，选择适合的单片机型号。

3. 编写程序，设置相应的引脚为输出模式，并配置流水灯的亮灭顺序。

4. 将单片机开发板与面包板连接，将LED灯连接到相应的引脚上。

5. 将编写好的程序下载到单片机中。

6. 打开电源，观察LED灯的亮灭顺序是否符合预期。

五、实验结果与分析经过实验，我们成功地实现了一个简单的流水灯电路。

LED灯按照设定的顺序亮灭，形成了流水灯的效果。

通过调整程序中的指令顺序，我们可以改变LED灯的亮灭顺序，实现不同的流水灯效果。

六、实验心得通过这次实验，我对51单片机的原理和编程方法有了更深入的了解。

流水灯实验是一种简单但基础的实验，通过实际操作和编程，加深了我对单片机的理解和掌握。

在实验过程中，我遇到了一些问题，如LED灯连接错误、程序逻辑错误等，但通过仔细检查和调试，最终成功解决了这些问题。

这次实验让我更加熟悉了单片机的应用，为以后更复杂的项目打下了基础。

七、实验拓展在掌握了基本的流水灯实验后，我们可以进一步拓展实验内容。

例如，可以增加控制开关，实现对流水灯的启停控制；可以设计不同的流水灯效果，如闪烁、变速等；还可以与其他传感器、模块进行组合，实现更多功能和效果。

一、实验目的1. 掌握单片机的基本原理和操作方法。

2. 熟悉单片机编程环境Keil的使用。

3. 熟悉LED流水灯的原理和编程方法。

4. 培养动手实践能力和团队协作精神。

二、实验原理1. 单片机（Microcontroller Unit，MCU）是一种具有中央处理器（CPU）、存储器（RAM、ROM）和输入输出接口（I/O）等功能的集成电子电路。

它广泛应用于各种电子设备中，如家用电器、工业控制、汽车电子等。

2. LED（Light Emitting Diode，发光二极管）是一种半导体器件，具有单向导电性。

当电流通过LED时，会发出光亮。

3. 流水灯是一种通过控制LED灯的亮灭，模拟流水效果的电子装置。

在单片机控制下，可以实现不同形式的流水灯效果。

三、实验设备1. 单片机实验板（如STC89C52单片机实验板）2. LED灯若干3. 跳线若干4. 电阻若干5. 电源（5V）6. Keil软件四、实验步骤1. 硬件连接（1）将单片机的P1.0-P1.7引脚与LED灯的正极相连，负极接地。

（2）将电阻串联在LED灯和单片机引脚之间，起到限流作用。

（3）将单片机的VCC和GND分别连接到5V电源的正负极。

2. 软件编写（1）在Keil软件中创建一个新的项目，选择相应的单片机型号。

（2）编写主函数main()，实现流水灯的编程。

（3）初始化单片机的P1口为输出模式。

（4）定义延时函数Delay()，实现流水灯的延时效果。

（5）在主循环中，通过改变P1口的高低电平，控制LED灯的亮灭，实现流水灯效果。

（6）保存并编译程序。

3. 程序调试（1）将编译后的程序下载到单片机实验板中。

（2）观察LED灯的流水效果，检查程序是否正确。

（3）如有错误，修改程序并重新编译、下载。

五、实验结果与分析1. 实验结果通过实验，成功实现了LED流水灯效果，实现了不同形式的流水灯效果。

2. 实验分析（1）在实验过程中，学习了单片机的基本原理和操作方法，掌握了Keil软件的使用。

本次实训旨在通过实际操作，让学生掌握数电流水灯的制作原理、电路连接方法以及编程技巧。

通过制作数电流水灯，提高学生的电子电路设计能力、编程能力和动手实践能力，同时加深对单片机原理的理解。

二、实训环境1. 实训器材：51单片机开发板、LED灯条、电阻、电位器、连接线、面包板、编程软件等。

2. 实训场地：电子实验室。

三、实训原理数电流水灯是通过单片机控制LED灯条上的LED灯依次点亮，模拟流水灯效果。

具体原理如下：1. 单片机通过编程，控制各个LED灯依次点亮，实现流水灯效果。

2. 通过电位器调节LED灯的亮度，使流水灯效果更加自然。

四、实训过程1. 电路连接（1）将51单片机的I/O口与LED灯条上的LED灯依次连接。

（2）将电阻串联在LED灯两端，起到限流作用。

（3）将电位器连接在LED灯条的正极和地之间，用于调节亮度。

2. 编程（1）使用C语言编写单片机程序，实现LED灯依次点亮的功能。

（2）设置延时函数，控制LED灯点亮的时间间隔。

（3）使用电位器读取亮度值，调整LED灯亮度。

3. 调试（1）将编写好的程序下载到单片机中。

（2）观察LED灯流水灯效果，根据实际情况调整延时时间和亮度。

经过实际操作，成功制作出数电流水灯，实现了流水灯效果。

在调试过程中，根据实际情况调整了延时时间和亮度，使流水灯效果更加自然。

六、实训总结1. 通过本次实训，掌握了数电流水灯的制作原理和电路连接方法，提高了电子电路设计能力。

2. 学会了使用C语言编写单片机程序，提高了编程能力。

3. 增强了动手实践能力，提高了解决问题的能力。

4. 加深了对单片机原理的理解，为今后学习相关课程奠定了基础。

七、改进意见1. 在电路设计方面，可以考虑使用模块化设计，提高电路的稳定性和可维护性。

2. 在编程方面，可以尝试使用更高级的编程技巧，使流水灯效果更加丰富。

3. 在实训过程中，可以增加更多的实验内容，提高学生的综合能力。

通过本次实训，我深刻认识到理论知识与实践操作相结合的重要性。

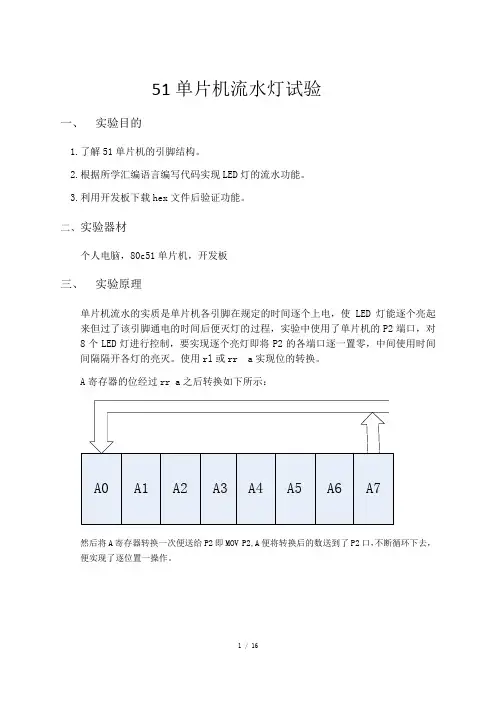

51单片机流水灯试验一、实验目的1.了解51单片机的引脚结构。

2.根据所学汇编语言编写代码实现LED灯的流水功能。

3.利用开发板下载hex文件后验证功能。

二、实验器材个人电脑，80c51单片机，开发板三、实验原理单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。

使用rl或rr a实现位的转换。

A寄存器的位经过rr a之后转换如下所示：然后将A寄存器转换一次便送给P2即MOV P2,A便将转换后的数送到了P2口，不断循环下去，便实现了逐位置一操作。

四、实验电路图五、通过仿真实验正确性代码如下：ORG 0 MOV A,#00000001B LOOP:MOV P2,ARL AACALL DELAY SJMP LOOPDELAY:MOV R1,#255 DEL2:MOV R2,#250DEL1:DJNZ R2,DEL1DJNZ R1,DEL2RETEnd实验结果：六、实验参考程序#include<reg52.h>#define uchar unsigned char #define uint unsigned intuchar table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};sbit P00=P0^0;sbit P01=P0^1;void delay(uchar t){uchar i,j;for(i=0;i<t;i++)for(j=0;j<110;j++); }void main(){uchar i;while(1){P00=1;delay(2000);P00=0;for(i=0;i<8;i++){P1=table[i];P2=table[i];delay(2000);}P01=1;delay(2000);P01=0;}}实物展示：（1）单片机最小系统板（2）自己焊制的集成最小系统板自己制作的心形流水灯实验板（3）系统板与实验板的连接展示七．实验总结:这次试验我通过Proteus仿真实现对流水灯功能的实现。

51单片机实验报告（共五则）第一篇：51单片机实验报告５１单片机实验报告实验一点亮流水灯实验现象 Leｄ灯交替亮,间隔大约１0ms。

实验代码#iｎclｕde 〈ｒeg51、ｈ> ｖoｉd Delay10ms(unsigned ｉnt c)；ｖoiｄｍain（）{）1（elihwﻩ{ ﻩP0= 0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0 =0Pﻩﻩ;)０5(sm０1yaleDﻩ } } ｖoid Ｄelａy1０mｓ（unsigｎｅd ｉnt c){unｓｉｇned chaｒ a，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝} 实验原理W W ｈi i ｌｅ（1)表示一直循环。

循环体内首先将P0 得所有位都置于零，然后延时约5 5 ０*10=500mｓ，接着 0 P0 位全置于 1 1，于就是 D LED 全亮了。

接着循环，直至关掉电源..延迟函数就是通过多个ｆｏr r 循环实现得。

实验 2 流水灯（不运用库函数）实验现象起初 led 只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后 led 除最后一个都亮,接着上述过程 #ｉnｃludｅmａiｎ（）｛unｓignｅd cｈar LED;ＬEＤ = 0ｘfe；while(1){ ﻩ;ＤＥL = 0PﻩDｅlay1０mｓ(50);00x0 ＝= 0P(fiﻩ {;１〈〈 DEL = DＥLﻩ)ﻩ；eｆx0 = DELﻩ} ﻩ｝ﻩ} void Dｅlay10ｍｓ（ｕnsiｇned int ｃ）｛unsiｇｎed cｈaｒ a，b；foｒ(；ｃ＞0;c－—)｛)—-ｂ;0〉ｂ;8３=b(rofﻩ{ ﻩﻩﻩ;）--ａ;０>a;03１＝a（rｏfﻩ} ﻩ} ﻩ} 实验原理这里运用了Ｃ语言中得位运算符, , 位运算符左移, , 初始值得二进制为１111 1 １１0, 之后左移一次变成１111 1 １０0 0，当变成00000 0000 时通过 f if 语句重置 1 1 １１ 1 11110、延迟函数在第一个报告已经说出了，不再多说..实验 3 流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude 〈reｇ5１、ｈ> ＃ｉｎclｕde 〈intrｉns、ｈ〉vｏid Ｄelaｙ10ｍｓ(unsignｅd int c）； voｉｄ maｉn（voiｄ)｛unsiｇned char ＬED;;EFx0 ＝ DEＬﻩ）1（eｌiｈwﻩ{ ﻩP0 = LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_ = ＤELﻩ} ﻩ} void Dｅlay10ｍs(unsigneｄ in ｔ c){unsiｇnｅｄ cｈaｒａ, b；fｏr(；c〉0;ｃ——）{ ﻩｆoｒ(ｂ=38；b〉0；b—-）{ ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ} ﻩ｝｝实验原理利用头文件中得函数，_cro ｌ_(，), 可以比位操作符更方便得进行 2 2 进制得移位操作, , 比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据, , 由此比前一个例子不需要f if 语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与 A-F。

单片机流水灯实验报告电子信息工程学系实验报告课程名称：单片机原理及接口实验项目名称：实验2 流水灯实验时间： xx-10-21 班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。

了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。

每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行I/O端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O 口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。

三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G 软件：keil 2, Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。

一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。

2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。

3. 提高动手实践能力，培养团队协作精神。

二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。

2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。

三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。

实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。

四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。

2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。

3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。

（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。

（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。

（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。

4. 编译程序，生成HEX文件。

5. 将生成的HEX文件导入Proteus软件，运行仿真实验。

6. 观察实验现象，检查LED灯的流水灯效果是否正常。

五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。

2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。

实验过程中，可以调整定时器的定时时间，改变流水灯的速度。

六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。

2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。

3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。

单片机流水灯实验报告：实验一：用C51实现流水灯实验实验要求：完成亮流水，即LED从低位流向高位流动，每次流动一位，且每次只亮一个LED灯，其它LED灭。

实验原理：单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。

使用r1或rr a实现位的转换。

实验内容：通过仿真来实现实验电路图代码如下；for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;实验结果：实验程序：#include<REG51.H>void delay();//延时函数声明void main()//主函数{unsigned charx,num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};while(1){for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;}}void delay()//延时函数，无符号字符型变量i为形式参数{unsigned int j,k;//定义无符号字符型变量j和kfor(k=0;k<500;k++)//双重for循环语句实现软件延时for(j=0;j<100;j++);}实验总结：这次试验通过仿真实验软件实现流水灯实验，充分学会了keil 软件和Proteus电路仿真的联合调试，为后期的实验做足了功课。

也认识到仿真实用性。

单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。

51单片机流水灯实验报告一、实验目的1.熟悉51单片机的硬件资源2.掌握51单片机的I/O口编程3.掌握51单片机的定时器/计数器编程二、实验原理流水灯是一种简单的电子设计，通过依次点亮和熄灭多个LED灯来形成流水灯的效果。

本实验使用的是51单片机，它有40个I/O口和3个定时器/计数器，可以方便地实现流水灯的效果。

三、实验器材1.51单片机开发板B数据线3.LED灯若干4.面包板5.连线材料（公对公、公对母杜邦线）四、实验过程1.准备工作：a.将51单片机开发板和LED灯连接起来，将LED灯依次插在面包板上，并与51单片机的I/O口相连接。

b.连接电脑与51开发板，使用USB数据线将它们连接起来。

2.编写程序：a. 打开Keil开发环境，新建一个工程。

b.在C代码文件中编写流水灯的控制程序，并引用51单片机的头文件和IO口控制相关的函数。

代码示例：```c#include <reg51.h>sbit LED1 = P1^0;sbit LED2 = P1^1;sbit LED3 = P1^2;sbit LED4 = P1^3;sbit LED5 = P1^4;void delay(unsigned int t)while(t--)for(unsigned int i = 0; i < 125; i++);}void maiwhile(1)LED1=0;//点亮LED1delay(1000); // 延时LED1=1;//熄灭LED1LED2=0;//点亮LED2delay(1000); // 延时LED2=1;//熄灭LED2LED3=0;//点亮LED3delay(1000); // 延时LED3=1;//熄灭LED3LED4=0;//点亮LED4delay(1000); // 延时LED4=1;//熄灭LED4LED5=0;//点亮LED5delay(1000); // 延时LED5=1;//熄灭LED5}}```3.烧录程序：a.将开发板上的烧录开关调整为“USB”模式。

一、实验目的1. 熟悉流水灯控制电路的原理和设计方法；2. 掌握使用单片机控制LED灯流水灯的方法；3. 培养动手实践能力和创新意识。

二、实验原理流水灯是一种常见的LED灯控制方式，通过单片机对LED灯进行控制，使LED灯按照一定的规律依次点亮和熄灭，形成动态的流水效果。

本实验采用51单片机作为控制器，通过编程实现对LED灯流水灯的控制。

流水灯的控制原理如下：1. 将LED灯连接到单片机的P0口，每个LED灯对应一个P0口的引脚；2. 编写程序，使单片机依次对P0口的引脚进行赋值，从而控制LED灯的亮灭；3. 通过延时函数实现LED灯的流水效果。

三、实验器材1. 51单片机实验板；2. 8个LED灯；3. 电阻（阻值约为220Ω）；4. 连接线；5. 编程器；6. 示波器（可选）。

四、实验步骤1. 将LED灯按照电路图连接到实验板上，确保每个LED灯的正极连接到单片机的P0口对应引脚，负极连接到GND；2. 编写程序，实现LED灯流水灯的控制。

程序如下：```c#include <reg51.h>void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++); }void main() {while (1) {P0 = 0x01; // 第一个LED灯亮 delay(500);P0 = 0x02; // 第二个LED灯亮 delay(500);P0 = 0x04; // 第三个LED灯亮 delay(500);P0 = 0x08; // 第四个LED灯亮 delay(500);P0 = 0x10; // 第五个LED灯亮 delay(500);P0 = 0x20; // 第六个LED灯亮 delay(500);P0 = 0x40; // 第七个LED灯亮 delay(500);P0 = 0x80; // 第八个LED灯亮delay(500);P0 = 0xFF; // 所有LED灯亮delay(500);P0 = 0x00; // 所有LED灯灭delay(500);}}```3. 将编写好的程序烧录到单片机中，并上电运行；4. 观察LED灯流水灯的效果，分析程序运行过程。

实验一-51单片机流水灯实验-实验报告5页实验目的：通过51单片机控制LED流水灯的实验，提高学生对于51单片机I/O端口控制的掌握程度，并加深对于“流水灯原理”的理解，在此基础之上，提高同学们对于算法的理解与启发式思路。

实验器材：1. 计算机及Keil C51开发软件。

2. STC89C52单片机开发板一块。

3. LED灯若干（使用的LED有红、黄、绿、蓝、紫共5种，将每种颜色灯各6枚组合成一共30颗灯）。

4. 单片机烧录器。

实验原理：数码管实验就是在P0口中，以位选方式驱动数码管，以位选控制器件的组成电路。

流水灯实验就是在P1口中，以位移方式驱动LED灯，以主控程序的组成电路。

实验内容：实验中使用Keil C51软件编写程序，由程序控制单片机的P1口输出电平，从而控制LED的灯光闪烁。

LED灯的控制方式为从左到右控制LED逐层点亮或逐层熄灭，或者从左到右逐层递增亮度或递增颜色。

另外，LED灯的控制还可以从中间开始点亮或者点熄，并在两边逐层变化。

实验时，需要先理清楚流水灯的控制原理，明确各个控制变量的功能，并制定出相应的算法，在程序中进行实现。

实验步骤：1. 将30个LED灯按照左到右的次序排列好，将其中一个LED固定在开发板上的对应P1口位置上。

2. 根据实验要求，编写一个程序，对于LED的灯光状态进行控制，使LED灯从左到右依次变亮或变暗。

编写程序时可以采用多种实现方式，如如果使用循环语句，可以循环控制LED序列中的每个灯的亮度状态，使得程序能够不断运行直到停止。

3. 编写完成程序后，通过单片机烧录器，将程序烧录到开发板上，并将开发板上的电源连接上。

4. 开发板接通电源后，可以看到电路中的LED发出不同的亮光信号，如果控制程序设计得好，可以实现一些比较有意思的效果，如从起始位置到中间逐渐点亮，或者从中间到两侧依次点亮，等等。

实验结果：通过程序的编写和烧录，可以实现对于LED流水灯的控制。

程序运行期间会通过P1口输出电平信号，控制LED灯的点亮和熄灭，从而实现LED的流水灯效果。

自动化技术综合实训报告实训题目：基于单片机的流水灯设计院系：信自学院自动化系专业：自动化班级：自动化XXX班姓名：XXX学号：XXX指导教师：XXX实训地点：XXX开课时间：.1 - 2013.7.12目录1实训目的...............................................................................................................................- 3 -2实训要求...............................................................................................................................- 3 -3绪论.......................................................................................................................................- 4 -引言.......................................................................................................................- 4 -发展状况...............................................................................................................- 4 -数字单片机的技术发展...............................................................................- 5 -内部结构的进步................................................................................- 5 -功耗、封装及电源电压的进步........................................................- 6 -工艺上的进步....................................................................................- 6 -单片机应用的可靠性技术发展...................................................................- 7 -EFT（Ellectrical Fast Transient）技术 ...................................- 7 -低噪声布线技术及驱动技术............................................................- 8 -采用低频时钟....................................................................................- 8 -4基于单片机的流水灯设计功能描述及设计背景...............................................................- 9 -功能描述...............................................................................................................- 9 -设计背景...............................................................................................................- 9 -5基于单片机的流水灯设计系统总体（方案）设计........................................................ - 10 -设计思路............................................................................................................ - 10 -6基于单片机的流水灯设计基本原理分析及设计说明.................................................... - 10 -系统硬件电路图的绘制.................................................................................... - 10 -硬件详细设计：................................................................................................ - 12 -复位电路部分............................................................................................ - 12 -晶振部分.................................................................................................... - 13 -LED显示部分............................................................................................. - 13 -程序流程图：.................................................................................................... - 14 -7软硬件调试、运行结果及分析........................................................................................ - 15 -软件编程............................................................................................................ - 15 -位控法........................................................................................................ - 15 -循环移位法................................................................................................ - 16 -查表法.........................................................................................................- 17 -汇编语法要求、规则................................................................................ - 18 -Proteus仿真......................................................................................................- 20 -8总结与体会........................................................................................................................ - 28 -9谢词.................................................................................................................................... - 29 -10参考文献.................................................................................................................... - 30 -11附录............................................................................................................................ - 31 -电路原理总图.................................................................................................... - 31 -PCB印刷版总图................................................................................................. - 32 -单片机实物总图................................................................................................ - 33 -元器件清单........................................................................................................ - 34 -程序源代码清单................................................................................................ - 35 -基于单片机的流水灯设计杜春香1实训目的1、训练学生综合运用己学课程的基本知识，掌握单片机应用系统的开发设计方法和步骤。

单片机流水灯实验程序实验报告实验题目:流水灯实验2(利用查表方式)一、实验目的:1、学习利用查表的方式，使发光二极管(L1—L8)做舞台灯光效果的变化。

2、学习实用程序的编程规则。

二、实验仪器设备计算机一台、单片机在线系统一套(AY—MPU89S51E)三、实验电路:同实验一电路。

四、实验内容:灯光效果按如下规律显示:00111100，10000001，11000011，11100111，11111111，11100111，11000011，10000001，00000000，00011000，00111100，01111110 11111111，00000000，10101010，10101010，11001100，10000000，11000000，11100000，11110000，11111000，11111100 11111110，11111111，11111110，11111100，11111000，11110000 11100000，11000000，10000000，00000000。

扩展:自行设计花色效果表。

五、实验步骤:1、画出程序流程图。

3、程序输入到编程软件Keilc51中。

3、编译下载程序到系统实验板上的单片机中。

4、分析调试记录的内容和结果，找出程序中可能出错的地方，然后修改程序，继续调试、记录、分析，直到调试成功。

实验电路:U11939XTAL1P0.0/AD038P0.1/AD137P0.2/AD21836XTAL2P0.3/AD335P0.4/AD434 P0.5/AD533P0.6/AD6932RSTP0.7/AD721P2.0/A822P2.1/A923P2.2/A102924PSENP2.3 /A113025ALEP2.4/A123126EAP2.5/A1327P2.6/A1428P2.7/A15110P1.0/T2P3.0/RXD2 11P1.1/T2EXP3.1/TXD312P1.2P3.2/INT0413P1.3P3.3/INT1514P1.4P3.4/T0615P1.5 P3.5/T1716P1.6P3.6/WR817P1.7P3.7/RDAT89C52程序流程图:开始(21H) 00HDPTR #TAB,(A) (21H)(A) @A+DPTR显示灯亮(A) (21H)+1N Y(A)=33?程序代码:ORG 0000HLJMP STARTORG 0100HSTART:MOV P1,#0FFHMOV 21H,#00HLOOP:MOV DPTR,#TABMOV A,21HMOVC A,@A+DPTRCPL AMOV P1,ALCALL DELAYINC 21HMOV A,21HCJNE A,#33,LOOPMOV 21H,#00HLJMP LOOPTAB: DB00111100,10000001,11000011,11100111,11111111,11100111,11000011,10000001 DB00000000,00011000,00111100,01111110,11111111,00000000,10101010,10101010 DB11001100,10000000,11000000,11100000,11110000,11111000,11111100,11111110 DB11111111,11111110,11111100,11111000,11110000,11100000,11000000,10000000, 00000000DELAY: MOV R5,#03HD0:MOV R6,#0FFHD1:MOV R7,#0FFHDJNZ R7,$DJNZ R6,D1DJNZ R5,D0RETEND程序运行正确，写入单片机后，二极管按照上述数值亮灭，展现灯光舞台效果。
