第八节门窗安装工程1、原材料管控管控要点1、门窗品种、类型、规格、尺寸、性能、连接方式、型材壁厚应符合设计要求，特别注意型材拼缝宽度不大于0.3mm，型材拼缝高低差不大于0.3mm。
2、固定片厚度不小于1.5mm，宽度不小于25mm，固定片之间的距离不超过500mm，边距200mm。
3、发泡剂品种、类型、性能符合设计要求，试打成形效果好，密实度高。
4、所有材料进场要经过监理单位验收合格方可使用。
5、检查产品合格证书、性能检测报告、进场验收记录和复验报告。
12、洞口复核管控要点1、检查窗户洞口尺寸是否满足允许偏差要求，复核发现窗框四侧型材与洞口侧边宽度大于3cm时应对洞口适当修补后再进行窗框安装。
2、门窗洞口高、宽允许偏差±10mm，外墙上、下窗口偏移允许偏差20mm。
23、窗框安装管控要点1、安装窗框前应先行在洞口两侧打上灰饼，通过灰饼对窗框进行定位。
2、窗框固定时应将固定片固定在洞口预留的砼块或实心砖或结构上，角部固定片距门窗洞口四个角不大于150-200mm，中间各固定片中心距离不大于500mm，固定片安装走向应外低内高。
3、固定完成后应保证窗框正面垂直度不应大于2.5mm。
4、安装完成后，清理窗框木楔或各类垫块。
5、室内门：门框的正、侧面垂直度允许偏差1mm；铝合金门窗（或塑钢窗）：窗框正面垂直度允许偏差2.5mm。
34、窗框塞缝管控要点1、清除窗框与洞口间缠绕的保护膜，撕去与塞缝材料接触部位的包装纸，临时固定木楔需取出。
2、发泡剂施打过程中应均匀密实，超出门窗框外的发泡胶应在其固化前用手或专用工具压入缝隙中，严禁固化后用刀片切割。
3、窗侧防水砂浆高度宜为150-200mm，窗框底部防水砂浆塞缝应密实，特别注意底部外侧的密实度，检查窗侧发泡剂和防水砂浆是否结合紧密。
45、窗框收口管控要点1、收口前应注意对窗框的保护，避免污染。
2、收口过程中应注意对窗内侧墙体厚度极差的控制，避免出现大小头，窗内侧墙体厚度极差不大于4mm。
一、材料:隔热断桥铝合金６０系列；1、铝合金建筑型材：标准及性能,挤压成型，执行国家标准GB＼5237。
１—２008,2、阳极氧化、着色型材:标准及性能，执行国家标准GＢ\5237.２—2０08,3、粉末喷涂型材:标准及性能,执行国家标准GＢ＼5２37。
４-2008,4、窗颜色：室外香槟色,室内白色。
5、玻璃：南玻(天津）、台玻，中空玻璃厚度６+1２氩气+6mm，双钢化单银,全带【ＣCＣ】标志安全玻璃，辐射率≤０.15 LＯW—E(离线),基片种类：白玻，反射颜色：蓝色。
二、窗型详见图纸大样图：【签订合同后,有建设单位提供；具体窗型和图纸未设计的或增加开启扇的，有建设单位通知】1、开启窗窗扇为铝合金中空玻璃内开内到上悬窗,合页（铰链)装于窗下两侧，执手把安装开启扇的上方，限位滑撑在窗上两侧向室内方向开启的窗，如上图（此图仅供参考)：2、隔热铝合金中空玻璃幕墙窗：PA隔热铝合金窗,中空安全【CCC】玻璃,辐射率≤0.１5 LOＷ—E(离线），中空玻璃厚度为6+１2氩气+6ｍｍ双钢化单银,基片种类：白玻，反射颜色:蓝色;型号【详见图纸大样图】.3、隔热铝合金中空玻璃固定窗：PＡ隔热铝合金窗,中空安全【CCＣ】玻璃,辐射率≤0.15 LOW－E(离线）,中空玻璃厚度为6＋12氩气+６mｍ,单银，基片种类:白玻，反射颜色：蓝色;型号【详见图纸大样图】。
三、铝材要求(三选一）：１、远东铝材(山东沃德虎标铝业有限公司,场址曲阜）2、卓越铝材(山东卓越精工集团有限公司,场址兖州)，３、南山铝材(山东南山铝业股份有限公司,场址:烟台四、窗五金件要求（三选一）:１、国强(青岛）、春光(浙江温州)、坚朗(广东）五、具体要求:1、开启窗扇为内开内到上悬窗,【详见照片图】,外窗开启处均为固定金刚网窗纱。
2、外门窗不低于现行国家标准《建筑外窗空气性能分级及其检测方法》GB\T710６—20083、门窗选型必须经建设单位同意，中空双钢化玻璃均带【ＣCC】标志的安全玻璃,规定6级水平，空气渗透量不大于1。
门窗设计标准门窗产品线分级手册2018.07目录一、总则 (2)1.1编制目的 (2)1.2适用范围 (2)1.3使用方法 (2)1.4通用要求 (2)二、江苏区域门窗产品分级标准 (2)2.1三四线首改（D标）门窗分级分档要求 (2)2.2三四线再改（C标）门窗分级分档要求 (3)2.3一二线刚需（C标）门窗分级分档要求 (4)2.4一二线首改（B标）门窗分级分档要求 (5)三、门窗材料技术要求 (6)3.1铝合金材料要求 (6)3.2塑钢材料要求 (7)3.3玻璃面板材料要求 (7)3.4中空内置百叶窗 (9)3.5五金配件、紧固件材料要求 (9)3.6门窗密封材料要求 (10)3.7固定片、副框、金属加强件材料要求 (10)3.8门窗遮阳方案对比分析 (11)3.9外遮阳卷帘安装形式 (12)一、总则1.1编制目的为统一公司江苏区域公司各城市及项目设计要求，明确各档次项目门窗产品及材料选用，保证各门窗深化设计单位设计标准一致，并可快速有效地完成设计工作，减少项目设计失误，特制定本技术标准，各城市公司按此标准统一执行。
1.2适用范围本技术规定适用于公司江苏区域各城市的别墅、洋房、高层住宅项目的外窗。
1.3使用方法1.3.1项目档次确定后，根据门窗分级分档要求确定门窗成本及各产品、各材料的选用。
1.3.2门窗深化设计单位根据本标准化内容要求，从规范要求、技术要求、业主使用舒适度等方面对门窗的分格形式、系统做法、材料配置、加工安装等各方面进行深化设计。
1.3.3门窗深化设计单位根据材料、加工、安装技术要求绘制组装节点图、门窗工艺图、排水节点图、安装节点图等。
1.3.4门窗深化设计单位根据本技术要求中中梃选用依据及节能选配表选择满足结构要求、节能要求的型材及玻璃。
设计人员也可根据参数选配表进行反向审核。
1.3.5设计人员根据标准化对项目节能、结构、窗型、加工、安装工艺图等进行审核。
1.4通用要求1.4.1本标准参照公司江苏区域地标和国家相关标准规范编制，如当地政府有比本标准更高的要求时，按照当地政府规定执行。

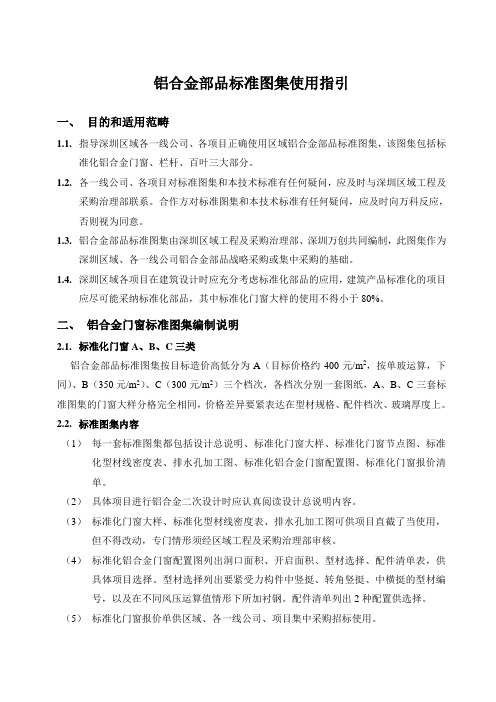

铝合金部品标准图集使用指引一、目的和适用范畴1.1.指导深圳区域各一线公司、各项目正确使用区域铝合金部品标准图集，该图集包括标准化铝合金门窗、栏杆、百叶三大部分。
1.2.各一线公司、各项目对标准图集和本技术标准有任何疑问，应及时与深圳区域工程及采购治理部联系。
合作方对标准图集和本技术标准有任何疑问，应及时向万科反应，否则视为同意。
1.3.铝合金部品标准图集由深圳区域工程及采购治理部、深圳万创共同编制，此图集作为深圳区域、各一线公司铝合金部品战略采购或集中采购的基础。
1.4.深圳区域各项目在建筑设计时应充分考虑标准化部品的应用，建筑产品标准化的项目应尽可能采纳标准化部品，其中标准化门窗大样的使用不得小于80%。
二、铝合金门窗标准图集编制说明2.1.标准化门窗A、B、C三类铝合金部品标准图集按目标造价高低分为A（目标价格约400元/m2，按单玻运算，下同）、B（350元/m2）、C（300元/m2）三个档次，各档次分别一套图纸，A、B、C三套标准图集的门窗大样分格完全相同，价格差异要紧表达在型材规格、配件档次、玻璃厚度上。
2.2.标准图集内容（1）每一套标准图集都包括设计总说明、标准化门窗大样、标准化门窗节点图、标准化型材线密度表、排水孔加工图、标准化铝合金门窗配置图、标准化门窗报价清单。
（2）具体项目进行铝合金二次设计时应认真阅读设计总说明内容。
（3）标准化门窗大样、标准化型材线密度表、排水孔加工图可供项目直截了当使用，但不得改动，专门情形须经区域工程及采购治理部审核。
（4）标准化铝合金门窗配置图列出洞口面积、开启面积、型材选择、配件清单表，供具体项目选择。
型材选择列出要紧受力构件中竖挺、转角竖挺、中横挺的型材编号，以及在不同风压运算值情形下所加衬钢。
配件清单列出2种配置供选择。
（5）标准化门窗报价单供区域、各一线公司、项目集中采购招标使用。
2.3.结构设计说明，风压设计值对型材、衬钢和玻璃的阻碍（1）由于型材尺寸限制，该标准化铝合金门窗最大设计高度受限，故规定深圳、珠海等差不多风压大的地区使用高度，A类地区不宜超过60米，B类地区不宜超过100米，具体项目应以结构运算结果为准。
