1、工厂供电系统是电力系统在工厂内部的供电系统，它由_ _ _、_ 、___ __和___ ___组成。
2、衡量电能质量的三个参数是 _、____ ___、___ ___。
3、工厂用电设备的工作制分为 _、____ ___、___ ___。
4、线路和变压器均具有电阻和电抗，因而功率损耗分为___ __和___ ___两部分。
5、过电流保护装置分两种为：____ ___、___ ___。
6、提高自然功率因数的方法就是采用降低备用电设备所需的以改善其功率因数的措施。
7、高压配电网和低压配电网的接线方式有三种 _、____ ___、___ ___。
8、工厂变电所主接线方案的基本要求有四条 _、____ ___、___ ___、。
9、电力负荷分三类 _、____ ___、___ ___。
10、交流装置中A、B、、C三相涂色为 _、____ ___、___ ___。
11、短路电流的计算方法有____ ___、___ ___。
12、我国现阶段各种电力设备的额定电压有三类 _、____ ___、 _。
13、将发电厂的电能送到负荷中心的线路叫 _线路。
14、保护接地分为三种 _、____ ___、 _。
15、变压器的保护有 _、____ ___、 _、____ ___、___ ___。
16、电流互感器二次则不能，也不能装。
17、电力系统中出现最多的故障形式是 _。
18、工厂低压配电系统接线方式有 _、____ ___、___ ___方式。
19、电力负荷按供电的可靠性分为 _、____ ___、___ ___。
20、电气装置的接地分为 _、____ ___、___ ___三种。
21、绝缘导线的敷设方式有 _、____ ___两种。
22、按规定，裸导线A、B、C三相涂漆的颜色分别对应为 _、____ ___、___ ___ 三色。
23、单相接地保护是利用系统发生单相接地时所产生的 _来实现的。
24、工业企业的户外配电网结构最常见的便是____ ___、___ ___。
一、填空题（每小题1分，共15分）1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有：、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指（主电路、主接线、主回路）变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分。
7、二次回路(即二次电路)：是指用来、指示、监测和保护运行的电路，亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会（CIE）把灯具的类型分为：、半直接照明型、、半间接照明型、间接照明型。
二、选择题（每小题2分，共20分）1、中性点不接地系统发生单相接地故障后，故障相电压、非故障相电压、系统线电压分别是？故障相接地电容电流为正常时的多少倍。
（）A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍2、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为（）。
A、金属加工机床类，通风机类，电阻炉类B、电焊机类，通风机类，电阻炉类C、连续运行工作制，短时工作制，断续周期工作制D、一班制，两班制，三班制3、常见的电流互感器的接线方式有：（）A、星形（两相V形、三相），两相一继电器式，一相一继电器式B、三相Y形接线，两相三继电器V形，一相一继电器式C、一相一继电器式，两相两继电器式，三相三继电器式D、一相一继电器式，两相一继电器差接式，三相两继电器式4、常见的高压开关设备有哪三种，其中哪种高压设备必须和高压熔断器配合来切除短路故障。
（）A、高压隔离开关，高压负荷开关，高压断路器，高压负荷开关B、高压断路器，高压负荷开关，自动空气开关，高压断路器C、自动空气开关，刀闸开关，高压负荷开关，高压负荷开关D、自动空气开关，高压负荷开关，高压隔离开关，高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是（）。

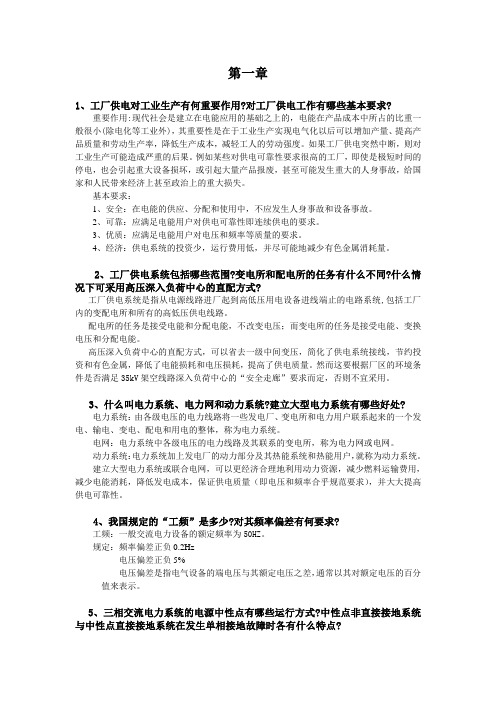

第一章1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
《工厂供配电》参考复习资料仅供参考一、填空1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
2.经济截面是指。
3.雷电过电压的基本形式有，，。
4．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用装置。
5.发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应 ,当变压器连接在线路上时,其一次绕组额定电压应。
6.工厂供电系统的过电流保护装置有，，。
7.变配电的任务是。
8.高压线路的接线方式，，。
9.电力负荷按供电的可靠性分为、、。
10.继电保护装置的任务是，当发生发出报警信号，当发生短路故障时。
11.10KV高压变电所由、和组成。
12．常用的气体放电电光源有，和等。
13.电力变压器按相数分有和两大类，工厂变电所常采用。
14.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设，并严禁其他负荷接入。
15.隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
16.表示工厂变配电所的电能输送和分配路线的电路图，称为或电路图。
17.年最大负荷Pmax就是。
18. 电气上的“地”或“大地”是指。
19.保护接地的型式有，。
20.接地体就是。
接地线就是。
接地装置就是。
21.低压配电系统按保护接地形式分为，，。
22.并联电容器在供电系统中的装设位置有，，三种方式。
23.低压动力线路按选择，再进行，校验。
24.经济运行方式指。
25.电力系统是由、和组成。
26.常用低压控制电器有、、等。
27．供电质量是指、、。
28.电气装置的接地分为、和三种。
29.高压隔离开关的主要作用是、造成一个，以保护检修人员的。
30.工厂电力线路的导线和电缆截面的选择必须满足下列条件：、、、。
31.电能质量的基本指标是、和，我国采用的工业频率是 HZ。
32.单相设备接于相电压时的等效三相设备容量Pe是。
《工厂供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。
4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。
10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
⼯⼚供电总复习（含答案）⼯⼚供电总复习第⼀章⼀、填空题1、⼯⼚供电的基本要求：安全、可靠、优质、经济。
2、发电⼚按其所利⽤的能源不同，主要分为⽔⼒发电、⽕⼒发电、和核能发电。
3、电⼒系统的中性点运⾏⽅式：有中性点不接地的电⼒系统、中性点经消弧线圈接地的电⼒系统、中性点直接接地或低阻接地的电⼒系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、⼯⼚⾃备电源有柴油发电机组⾃备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电⽓设备的端电压与额定电压之差⼆、选择题，每题3分，共15分。
1、具有总降压变电所的⼯⼚供电系统的进线电压，⼚区⾼压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电⼒变压器⼆次侧的额定电压⽐电⽹电压⾼（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压⼀般⾼于同级电⽹电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发⽣单相接地故障后，故障相电压为----------------，⾮故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电⼒系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与⽆功损耗D．平均负荷与可靠性三、判断题：1、⼯⼚供电系统的基本要求是安全、可靠、优质、经济。
第一章3、低压配电系统的接地类型P23（1）TN系统的中性点直接接地（2）TT系统的中性点直接接地（3）IT系统4、电力变压器的额定电压P11，如何确定变压器、发电机的电压。
（11页图1-13和作业）5、供电质量指标从几个方面作要求？P10 （1）电压等级多大P12（2）屏蔽一个电压波动性P15（3）波形是否为标准正弦波，里面有多少个结构分量。
P15（4）供电持续性第二章1、工厂用电设备的工作制P28（1）连续工作制设备（2）短时工作制设备（3）断续周期工作制设备，断续周期工作制的设备，可用“负荷持续率”来表示其工作特征。
2、计算负荷的确定。
（1）按需要系数法确定计算负荷P32掌握需要系数法来计算配电系统的计算负荷：无功计算负荷：Q30=P30tanθ视在计算负荷：S30=P30/cosθ有功计算负荷：P30=Kd*Pe线电流：I30=S30、根号3Un33、35页例题和作业（2）按二项式法确定计算负荷P363、根据一个用户使用特点以及对供电要求不同将电力负荷划分为三个等级。
P27（1）一级负荷（2）二级负荷（3）三级负荷一级负荷供电要求：必须采取两个独立的电源。
4、尖峰电流时间。
答：尖峰电流是指持续时间1~2s的短时得最大电流。
P46第三章1、断路电流的计算方法。
P54（1）采用欧姆法进行三相短路计算（单位制法）。
P54 （2）采用标么制法进行三相短路计算（相对单位制法）。
P592、无限大容量电力系统的特点。
P51答：系统阻抗为零，容量无限大，电压恒定第四章1、几种类型开关有哪些?P89答：（1）高压隔离开关：分断空载电流（2）高压负荷开关：分断小的负荷电流（3）高压断路器：分断短路电流，依靠内部的短路脱扣器动作2、在绝缘系统里涉及熔断器对保护电流的保护，保护零线必须确保供电周期里与地保持低电位，影不影响安装熔断器？不影响。
零线必须确保供电周期保持低电位。
3、电压互感器的接线方法。
P86答：（1）一个单相电压互感器的接线（图4-16b）供仪表、继电器接于一个线电压。
简答题2、中性线、保护线和保护中性线有什么区别？有什么作用？我国的220/380V低压配电系统，广泛采用中性点直接接地的运行方式（1）中性线（N线）：其功能一是用来接采用额定电压为系统相电压的单相用电设备，二是用来传导三相系统中的不平衡电流利单相电流，三是减小负荷中性点的电位偏移。
（2）保护线（PE线）：是为保障人身安全、防止发生触电事故用的专用线。
（3）保护中性线（PEN线）：兼有中性线和保护线的功能。
在我国通称为“零线”，俗称“地线”。
3、内桥式、外桥式的概念及适用场所不同。
内桥式：其一次侧的高压断路器QF10跨接在两路电源进线之间，犹如一架桥梁，而且处在线路断路器QF11和QF12 的内侧，靠近变压器。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：用于电源线路较长因而发生故障和停电机会较多，而所内变压器不需经常切换的总降压变电所。
外桥式：其一次侧的高压断路器QF10也跨接在两路电源进线之间，但处在线路断路器QF11和QF12的外侧，靠近电源方向。
（运行灵活性较好，供电可靠性较高，适用一二级负荷的工厂）适用场所：与内桥式比，适用于电源线路较短而变电所昼夜负荷变动较大、经常切换变压器的总降变。
45、在采用高压隔离开关•断路器的电路中，送电时、停电时应如何操作? 送电时：先合隔离开关，后合高低压断路器停电时：先断高低压断路器，后断隔离开关6、电气平面图上配电线路标注的BLV.500・（3*120+l*70+PE70） PC80-WC是什么含义？a b-c（d*e +f*g +PEh） i- jka:线缆编号b:线缆型号c:并联电缆或线管根数（1根就省略）d:相线根数e:相线截而（mm2）f:N线或者PEN线根数g:N线或者PEN线截面（mm2） h: PE线截面（mm2） i：线缆敷设方式代号（见下表）j：线缆敷设部位代码k:线缆敷设高度（m）BLV-500-（3*120+l*70+PE70） PC80-WC:表示电缆线路编号为BLV,电缆型号为500V, 1根电缆并联，每根电缆有3根相线芯，截面为120mm2, 有1根中性线芯，截而为70mm2,另有一根保护线芯，截面也为70mm2,敷设方式为穿硬塑料管敷设，管内径为80mm,暗敷在墙内，电缆敷设高度离地3.5m判断题：1、变电所的任务：从电力系统受电、经过变压，再分配电能。
一、填空题1、电力系统的中性点运行方式：、、。
2、计算负荷P30：全年负荷的工作班内，消耗电能最大的半小时的平均功率。
3、短路的形式：、、。
4、高压断路器（QF）：具有完善的灭弧能力功能: 通断正常负荷电流; 接通和承受一定的短路电流; 在保护装置作用下，切除短路故障。
5、经济电流密度：线路年运行费用接近于最小，而有适当考虑有色金属节约的。
6、微机控制的供电系统三遥装置系统组成：、、。
7、跨步电压：在接地故障点附近行走时，两脚之间出现的，越靠近接地故障点或跨步越大，跨步电压越大。
离接地故障点达20m时，跨步电压为零。
8、电流互感器接线方案：、，、。
9、工厂用电设备的工作制分为，，。
10、电压偏差：电气设备的与之差。
11、工厂电力负荷的分、、。
1、有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统2、最大3、三相短路、两相短路、单相短路4、自动跳闸5、导线截面6、调度端、执行端、信号通道7、电位差8、一相式接线、两相V形，两相电流差接线、三相Y形接线9、连续运行工作制，短时工作制，断续周期工作制10、端电压、额定电压11、一级负荷、二级负荷、三级负荷二、选择题1、电力变压器二次侧的额定电压比电网电压高（）A、2.5%B、5%C、10%D、5% 或10%2、在配电设计中，通常采用（）的最大平均负荷作为按发热条件选择电器或导体的依据。
A、20minB、30minC、60minD、90min3、尖峰电流指单台或多台用电设备持续时间为（）左右的最大负荷电流。
A、1～2sB、5～6sC、15～20sD、30～40s4、电力线路发生短路时一般会产生危害效应有( )A、电磁效应、集肤效应B、集肤效应、热效应C、电动效应、热效应D、电动效应、电磁效应5、工厂总降压变电所的选位原则是：（）。
A、靠近电源端B、靠近负荷端C、位于厂区中心D、尽量靠近负荷中心，同时亦要考虑电源进线方向6、继电保护装置的三相两继电式接线方式具有（）A．三个电流互感器配两个过电流继电器。
B．三个电压互感器配两个过电压继电器。
C．三个电流互感器配两个过电压继电器。
D．三个电压互感器配两个过电流继电器。
7、按经济电流密度选择导线截面是从什么角度出发的( )。
A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益8、工厂高压线路的定时限过电流保护装置的动作具有（）A．短路电流超过整增定值时，动作时间是固定的。
B．动作时间与短路电流大小成反比。
C．短路电流超过整增定值就动作。
D．短路电压超过整增定值时，动作时间是固定的9、下列不属于工厂供电系统和电气设备接地的是（）A．工作接地B．重复接地C．保护接地D．PEN接地10、电流互感器的二次侧额定电流为----------，使用时要注意二次侧不能-----------（）。
A、50A ，短路B、5A，开路C、5A ，短路D、50A，开路11、发电机的额定电压一般高于同级电网电压（）A、2.5%B、5%C、10%D、5% 或10%12、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电电流为正常时的------------------------倍（）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍1~5 C B A C D 6~10 A D A D B 11~12 B D三、判断题1、工厂供电系统的基本要求是安全、可靠、优质、经济。
（）2、二项式系数法适用于计算设备台数不多，而且各台设备容量相差较大的车间干线和配电箱的计算负荷。
（）3、短路保护的交流操作电源一般可以取自电压互感器。
（）4、高压负荷开关是隔离高电压电源保证电气设备和线路安检。
（）5、为识别相序，三相交流系统中裸导线的涂色PE线涂成黄绿色。
（）6、反时限的动作时限按预先整定的动作时间固定不变，与短路电流大小无关；（）7、事故信号：显示断路器在事故情况下的工作状态。
一般是红灯闪光表示断路器自动合闸；绿灯闪光表示断路器自动跳闸。
此外还有事故音响信号和光字牌等。
（）8、接地装置是由若干接地体在大地中相互用接地线连接起来的一个整体。
（）9、光通（光通量）是光源在单位时间内，向周围空间辐射出的使人眼产生光感的能量。
（）10、有功功率经济当量：电力系统每减少lkvar无功功率，相当于电力系统所减少的有功功率损耗数。
（）11、经济电流密度就是线路年运行费用最小时所对应的电流密度（）12、定时限的动作时限先是按10倍动作电流整定，实际的动作时间则与短路电流呈反比关系变化，短路电流越大，动作时间越短。
（）1~5 √√××√6~10 ×√×√×11~12 √×四、综合题1、已知某一班电器开关制造工厂用电设备的总容量为4500kW，线路电压为380V，试估算该厂的计算负荷。
(需要系数K d=0.35、功率因数cosφ=0.75、tanφ=0.88)（10分）2、某机修车间380V线路上，接有金属切削机床电动机20台共50KW（其中较大容量电动机有7.5 KW1台，4 KW 3台，2.2 KW7台；需要系数K d=0.2、功率因数cosφ=0.5、tanφ=1.73），通风机2台供3 KW（需要系数K d=0.8、功率因数cosφ=0.8、tanφ=0.75），电阻炉1台2 KW （需要系数K d=0.7、功率因数cosφ=1、tanφ=0），同时系数（K∑P=0.95，K∑q=0.97）试计算该线路上的计算负荷。
（10分）3、某动力车间380V线路上，接有金属切削机床电动机20台共50KW，其中较大容量电动机有7.5 KW1台，4 KW 3台，（b=0.14、c=0.4、x=3、cosφ=0.5、tanφ=1.73）。
试求计算负荷。
（10分）4、试画出工厂高压线路继电保护装置中两相一继电器接线方式图，并说明正常工作时流入继电器的电流有多大？以及应用场合。
（10分）5、试按经济电流密度选择导线和电缆截面分析下面年曲线中各曲线、点含义。
（10分）6、定时限过电流保护与反时限过电流保护的比较。
（10分）1、解：P30=K d Pe=0.35×4500=1575 kW（2分）Q30= tanφP30=0.88×1575=1386 kvar（2分）S30= P30 /cosφ=2098 KVA（3分）I30= S30/(3U)=2098/(0.383)=3187.7 A（3分）2、解：（1）金属切削机床组：P30（1）=K d Pe=0.2×50KW=10KWQ30（1）= tanφP30（1）=1.73×10KW=17.3Kvar（2分）（2）通风机组：P30（2）=K d Pe=0.8×3KW=2.4KWQ30（2）= tanφP30（2）=0.75×2.4KW=1.8Kvar（2分）（3）电阻炉：P30（3）=K d Pe=0.7×2KW=1.4KWQ30（3）= tanφP30（2）=0（2分）总计算负荷为：P30=K∑P P30.i=0.95×(10+2.4+1.4) KW =13. 1 KW（1分）Q30=K∑q Q30.i=0.97(17.3+1.8) Kvar=18.5 Kvar（1分）S30= P30 /cosφ=22.7 KVA（1分）I30= S30/(3U)=22.7/(0.383)=34.5A（1分）3、解：总容量：Pe= 50KW （2分）x台最大容量的设备容量：Px=7.5 KW+4KW×2=15.5 kW（2分）有功计算负荷：P30=b Pe+ c Px=13.2 kW（2分）无功计算负荷：Q30= tanφP30=22.8kW（1分）视在计算负荷：S30= P30 /cosφ=26.4 kW（1分）计算电流：I30= S30/(3U)=41.6 A（2分）4、试画出工厂高压线路继电保护装置中两相一继电器接线方式图，并说明正常工作时流入继电器的电流有多大？以及应用场合。
（10分）答：（1) 接线如右图(5分)（2) 两相一继电器接线又称为两相电流差接线。
正常工作时，流入继电器的电流为两相电流互感器二次电流之差较小，故障是交大电流继电器动作。
(2分)（3)应用在10KV以下的工厂、企业高压电动机的保护装置(3分)。
5、试按经济电流密度选择导线和电缆截面分析下面年曲线中各曲线、点含义（10分）答：曲线1表示线路的年折旧费（线路投资以折旧年限得到的值）和线路的年维修管理费之和与导线截面的关系曲线（2分）；曲线2表示线路的年电能损耗费与导线截面的关系曲线（2分）；曲线3为曲线1与曲线2的叠加，表示线路的年运行费用（包括年折旧费、年维修、管理费和电能损耗费）与导线截面的关系曲线（2分）。
由曲线3可知，与运行费用最小值Ca（a点）相对应的导线截面Aa不一定是很经济的导线截面，因为在a点附近，曲线3比较平坦，若将导线截面再选小些，如Ab（b点）年运行费用Cb增加不多，但整个线路的有色金属消耗量却显著减小，所以综合分析选Ab即经济截面Aec比较合理（4分）。
6、(1)定时限的优点：动作时间精确，与短路电流大小无关，整定简便，不因短路电流小而使故障时间延长。
（2分）缺点：所需继电器多，接线复杂，需直流操作电源，投资较大。
另越靠近电源处保护装置，动作时间越长（3分）(2)反时限的优点：继电器数量少，可同时实现电流速断保护，采用交流操作，简单经济，在中小工厂供电系统广泛应用。
（2分）缺点：动作时限的整定麻烦，误差大；当短路电流小时，其动作时间长，延长了故障持续时间；同样存在越靠近电源、动作时间越长的缺点。
（3分）。
