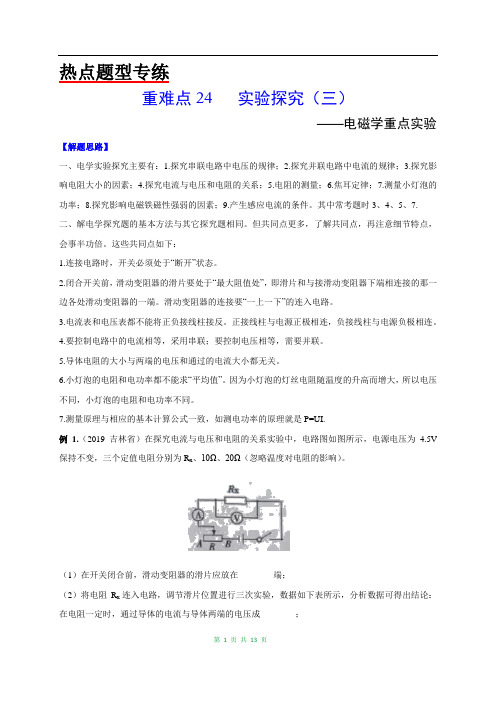

热点题型专练重难点24 实验探究（三）——电磁学重点实验【解题思路】一、电学实验探究主要有：1.探究串联电路中电压的规律；2.探究并联电路中电流的规律；3.探究影响电阻大小的因素；4.探究电流与电压和电阻的关系；5.电阻的测量；6.焦耳定律；7.测量小灯泡的功率；8.探究影响电磁铁磁性强弱的因素；9.产生感应电流的条件。

其中常考题时3、4、5、7.二、解电学探究题的基本方法与其它探究题相同。

但共同点更多，了解共同点，再注意细节特点，会事半功倍。

这些共同点如下：1.连接电路时，开关必须处于“断开”状态。

2.闭合开关前，滑动变阻器的滑片要处于“最大阻值处”，即滑片和与接滑动变阻器下端相连接的那一边各处滑动变阻器的一端。

滑动变阻器的连接要“一上一下”的连入电路。

3.电流表和电压表都不能将正负接线柱接反。

正接线柱与电源正极相连，负接线柱与电源负极相连。

4.要控制电路中的电流相等，采用串联；要控制电压相等，需要并联。

5.导体电阻的大小与两端的电压和通过的电流大小都无关。

6.小灯泡的电阻和电功率都不能求“平均值”。

因为小灯泡的灯丝电阻随温度的升高而增大，所以电压不同，小灯泡的电阻和电功率不同。

7.测量原理与相应的基本计算公式一致，如测电功率的原理就是P=UI.例 1.（2019吉林省）在探究电流与电压和电阻的关系实验中，电路图如图所示，电源电压为4.5V 保持不变，三个定值电阻分别为R x、10Ω、20Ω（忽略温度对电阻的影响）。

（1）在开关闭合前，滑动变阻器的滑片应放在________端；（2）将电阻R x连入电路，调节滑片位置进行三次实验，数据如下表所示，分析数据可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成________；实验次数 1 2 3电压U/V 1.0 2.0 3.0电流I/A 0.2 0.4 0.6（3）做完第三次实验后，保持滑片位置不变，断开开关，将电阻Rx换成10Ω的电阻，再闭合开关，此时电压表的示数________3V，调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为R1；（4）再断开开关，将10Ω的电阻换成20Ω的电阻，闭合开关，调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为R2，则R1________R2。

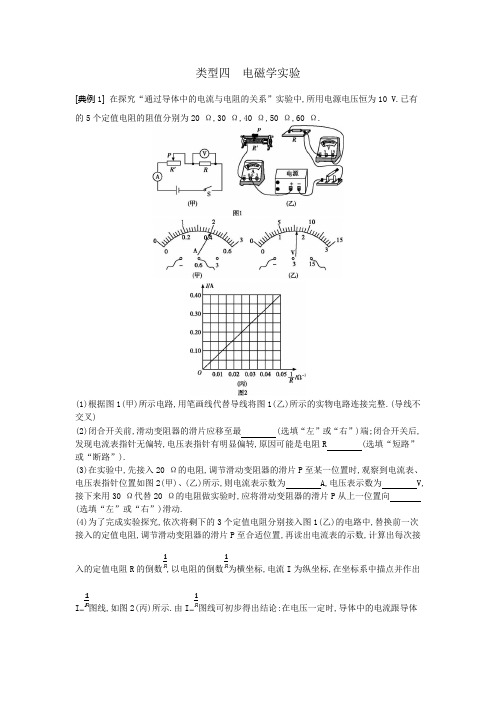

类型四电磁学实验[典例1]在探究“通过导体中的电流与电阻的关系”实验中,所用电源电压恒为10 V.已有的5个定值电阻的阻值分别为20 Ω,30 Ω,40 Ω,50 Ω,60 Ω.(1)根据图1(甲)所示电路,用笔画线代替导线将图1(乙)所示的实物电路连接完整.(导线不交叉)(2)闭合开关前,滑动变阻器的滑片应移至最(选填“左”或“右”)端;闭合开关后,发现电流表指针无偏转,电压表指针有明显偏转,原因可能是电阻R(选填“短路”或“断路”).(3)在实验中,先接入20 Ω的电阻,调节滑动变阻器的滑片P至某一位置时,观察到电流表、电压表指针位置如图2(甲)、(乙)所示,则电流表示数为A,电压表示数为V,接下来用30 Ω代替20 Ω的电阻做实验时,应将滑动变阻器的滑片P从上一位置向(选填“左”或“右”)滑动.(4)为了完成实验探究,依次将剩下的3个定值电阻分别接入图1(乙)的电路中,替换前一次接入的定值电阻,调节滑动变阻器的滑片P至合适位置,再读出电流表的示数,计算出每次接入的定值电阻R的倒数,以电阻的倒数为横坐标,电流I为纵坐标,在坐标系中描点并作出I图线,如图2(丙)所示.由I图线可初步得出结论:在电压一定时,导体中的电流跟导体电阻的倒数成比;由此进一步得出结论:在电压一定时,导体中的电流跟导体的电阻成比.(5)上述实验中所选滑动变阻器的最大阻值至少为Ω.解析:(1)滑动变阻器与定值电阻串联,滑动变阻器要“一上一下”连接.(2)为了保护电路,开关闭合前,应将滑片P移到阻值最大处;由题图知,滑片左侧电阻丝接入电路,所以滑片应移到右端;闭合开关后,电流表指针无偏转,说明电路中可能存在断路故障;而电压表指针有明显偏转,则电压表与电源两极相连通,说明与电压表并联部分发生断路,可能是电阻R断路.(3)根据图示可知,电流表的量程为0~0.6 A,分度值为0.02 A,示数为0.4 A;电压表的量程为0~15 V,分度值为0.5 V,示数为8 V;在探究“通过导体中的电流与电阻的关系”实验中,应保持电压表的示数不变,将20 Ω电阻换成30 Ω后,根据串联电路的分压特点,则电压表的示数会变大,要保持电压表的示数不变(即电压表示数减小为原来的值),所以应该增大滑动变阻器两端的电压,增大滑动变阻器的阻值,即应将滑动变阻器的滑片P向右端移动.(4)根据描绘出的I图线,可以看出通过导体的电流与导体电阻的倒数成正比,由此进一步得出结论:电压一定时,通过导体的电流与导体的电阻成反比.(5)根据串联分压的知识,当电阻的阻值最大为60 Ω时,所需滑动变阻器的阻值最大,此时电路中电流I=== A;所以滑动变阻器的最大阻值至少为R滑===15 Ω.答案:(1)如图所示(2)右断路(3)0.4 8 右(4)正反(5)15[典例2](2019孝感)某班同学分成两个小组做了以下不同的实验:(1)第一小组观察小灯泡的亮度与实际功率的关系,小灯泡的额定电压为2.5 V,实物电路连接如图(甲)所示.①开关闭合后,会发现电压表(选填“电压表”或“电流表”)的指针反偏.②将错误连接改正后,闭合开关,调节滑动变阻器,使电压表的示数为0.2 V时,发现灯泡不亮,你认为其原因是B(填写选项前的字母).A.小灯泡断路B.小灯泡的实际功率太小③继续调节滑动变阻器,使电压表的示数为2.5 V,灯泡正常发光,电流表的示数为0.30 A;再调节滑动变阻器使电压表的示数达到3.0 V,灯泡强烈发光,此时灯泡的实际功率小于(选填“小于”“等于”或“大于”)1.08 W.(2)第二小组测量额定电压为3.8 V的小灯泡的额定功率,采用如图(乙)所示的电路图,其中电源电压为4.5 V,R=10 Ω.①闭合开关,调节滑动变阻器的滑片,使电流表的示数为0.38A,灯泡正常发光.②保持滑动变阻器滑片的位置不变,断开开关,将电流表改接到灯泡所在的支路,与灯泡串联,闭合开关后,电流表的示数如图(丙)所示,则此时通过灯泡的电流为0.40 A.③灯泡的额定功率为 1.52W.解析:(1)①由实物图可知,电压表的两个接线柱接反了,因此开关闭合后,会发现电压表的指针反偏.②将错误连接改正后,闭合开关,调节滑动变阻器,使电压表的示数为0.2 V时,远小于小灯泡的额定电压2.5 V,因此灯泡不亮的原因是小灯泡的实际功率太小,故选B.③小灯泡正常发光时,电压表的示数为2.5 V,电流表的示数为0.30 A,由I=可得此时小灯泡的电阻为R===Ω,如果小灯泡电阻不变,则当电压表的示数达到3.0 V,小灯泡强烈发光时的实际功率为P实===1.08 W,但小灯泡的电阻会随着温度的升高而增大,因此灯泡的实际功率小于1.08 W.(2)①灯泡正常发光时的电压为3.8 V,灯泡L和电阻R并联,因此电阻R两端电压为3.8 V,则其电流为I R===0.38 A,即电流表的示数为0.38 A;②由图(丙)可知此时通过灯泡的电流为0.40 A;③又因为滑动变阻器滑片的位置不变,所以电流表的示数即为小灯泡的额定电流,则灯泡的额定功率为P额=U额I额=3.8 V×0.40 A=1.52 W.[典例3]在“探究影响电磁铁磁性强弱的因素”的实验中,电源电压恒定,大、小铁钉各自完全相同,进行如图所示的甲、乙、丙三次实验.(1)甲图中大铁钉的N极是钉帽(选填“钉尖”或“钉帽”).(2)通过观察甲、乙两次实验现象,得出的结论是在线圈匝数相同时,电流越大,磁性越强.(3)通过观察丙图实验现象得出的结论是在电流一定时,线圈的匝数越多,磁性越强.解析:(1)甲图中电流从铁钉的上端流入,根据安培定则判断出钉帽端为N极.(2)通过观察甲、乙两次实验可知,线圈的匝数相同,滑动变阻器接入电路中的电阻不同,乙的电阻小,通过的电流大,乙中铁钉吸引的小铁钉个数多,故结论为在线圈匝数相同时,电流越大,磁性越强.(3)由丙图可知,该电路为串联电路,电流相同,线圈匝数不同,匝数越多的吸引的小铁钉个数越多,故结论为在电流一定时,线圈的匝数越多,磁性越强.[强化训练]1.实验小组完成了“探究串联电路电压规律”的实验后,得到“电源两端电压总大于各用电器两端电压之和”的结论,这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符,老师引导同学们用如图(甲)所示的电路继续进行了深入探究.(1)在连接电路时,开关应该处于断开状态.(2)连接好电路后闭合开关S,发现L1,L2两只灯泡都不亮,用手按一下灯泡L1,L1,L2仍然都不亮,按一下灯泡L2,两灯都亮,松开手两灯又不亮,则故障可能是L2与灯座接触不良(选填“L1灯丝断了”“L2灯丝断了”“L1短路”或“L2与灯座接触不良”).(3)测量电源及灯泡两端电压.电压表接在CD两点,是为了测量灯泡L1的电压,闭合开关,电压表的示数[如图(乙)所示]是 1.7V.(4)测量电路中导线的电压.测出导线BC间的电压大约为0.05 V,由此得知导线分压可能是造成结论与猜想不符的原因.为了能更明显地观察到导线分压的现象,应选择较细(选填“粗”或“细”)的导线,原因是在长度和材料相同时,横截面积越小电阻越大.(5)完成以上步骤后,他们准备测量开关两端的电压,你认为这一步骤是否有必要,理由是有必要,开关容易接触不良,造成电阻变大,分压增多.解析:(1)为了保护电路,在连接电路时,开关应该处于断开状态.(2)当用手按一下灯泡L1,L1,L2仍然都不亮,说明故障可能不在L1;按一下灯泡L2,两灯都亮,则故障在L2;松开手两灯又不亮,说明故障可能是L2与灯座接触不良.(3)电压表接在CD两点,与灯泡L1并联,测量灯泡L1的电压;闭合开关,电压表的量程为0~3 V,分度值为0.1 V,则电压表的示数为1.7 V.(4)在长度和材料相同时,横截面积越小电阻越大,故为了能更明显地观察到导线分压的现象,需要选用较细的导线使导线的电阻大,分压多.(5)开关容易接触不良,造成电阻变大,分压增多,故有必要测量开关两端的电压.2.(2019金华)利用如图所示的电路研究“电流与电阻的关系”,其中电流表量程为0~0.6 A,电压表量程为0~3 V,滑动变阻器的规格为“50 Ω 1 A”.依次将阻值为5 Ω,10 Ω,20 Ω的实验组别123电阻R/Ω51020电流I/A0.40.20.1请回答:(1)完成第一组实验,断开开关,拆下5 Ω的电阻,改接10 Ω的电阻.继续操作有以下四步:①闭合开关;②将滑动变阻器的滑片移到最右端;③记录电流表示数;④将滑动变阻器的滑片移到适当位置.从安全和规范角度考虑,正确的顺序是②①④③.(2)上述操作④中判断滑片已处于适当位置的依据是电压表示数为2 V.(3)依据表中数据作出了下列图象,其中正确的是AB.(4)要完成本次实验,电源最多只能将4节新干电池串联.解析:(1)从安全和规范的角度,在开关闭合前,应该将滑动变阻器的滑片移到接入电路部分阻值最大处,即先②再①;接着移动滑动变阻器的滑片到适当位置,记录电流表的示数,因此正确的顺序为②①④③.(2)此实验是研究“电流与电阻的关系”,控制的变量是定值电阻两端的电压保持不变,根据表中数据,定值电阻两端的电压为2 V,即闭合开关后移动滑动变阻器滑片,使电压表示数为2 V.(3)根据表中的数据可知导体中的电流跟导体的电阻成反比,或导体中的电流跟导体电阻的倒数成正比,AB图象正确.(4)因为电流表的量程为0~0.6 A,电压表的量程为0~3 V;当定值电阻的最大阻值为20 Ω,为探究“电流与电阻的关系”,此时电压表示数为2 V,此时电路电流为0.1 A,而滑动变阻器的最大阻值为50 Ω,此时滑动变阻器两端电压最大为5 V,因此电源电压最多为7 V,也即电源电压小于7 V,故电源最多只能将4节新干电池串联.3.(2019苏州)小明要测量定值电阻R x的阻值(约十几欧).现有器材:电源(6 V)、滑动变阻器、电流表、电压表、开关各一个、导线若干.(1)他设计并连接了如图(甲)所示电路.请用笔画线代替导线,将该电路连接完整.(2)电路连好后,闭合开关前,应将滑动变阻器滑片移至最端.闭合开关,移动滑片到某一位置,电压表示数如图(乙)所示,此时R x两端的电压为V.(3)当小明准备读取电流表示数时,发现两电表示数突然都变为0.他用一条导线检查电路故障,当将该导线两端分别接到a,d接线柱上,发现电流表有示数,电压表示数仍为0;当将该导线两端分别接到c,f 接线柱上,发现电压表有示数,电流表示数仍为0;则由此可以判断故障是.(4)排除故障后继续实验,却不慎将电流表损坏.小明发现桌上有一根标有长度刻度、总长为20.0 cm、总阻值为10 Ω的均匀电阻丝,还有一根带有鳄鱼夹的导线[如图(丙)所示],查阅资料了解到,均匀电阻丝阻值与长度成正比,经过思考,重新设计了如图(丁)所示的电路(AB 为电阻丝,C为鳄鱼夹),继续进行实验.①根据已知条件判断,电压表量程应选用V.②按照图(丁)所示电路连接好器材,多次实验测得数据如下表所示,求出第1次实验时电路次数123 AC长度/cm 4.014.020.0电压表示数/V0.8 2.0 2.4解析:(1)实物图中只有滑动变阻器的一根线没连,可在开关右侧与变阻器上端的任意一个接线柱相连即可.(2)闭合开关前,要将滑动变阻器的滑片移到电阻最大处,即最左端,由题图(甲)可知电压表使用的是0~3 V 的量程,此时示数为1.2 V.(3)若两个电表的示数突然都变为零,说明从正极到c点之间有断路,将导线接在a,d之间,此时电流表有示数,电压表无示数,说明从正极到d点之间是通路;将导线接在c,f之间,此时电流表无示数,电压表有示数,说明从负极到b到c之间是通路,可以判断出c,d之间发生了断路. (4)①待测电阻的阻值约为十几欧,根据串联分压的原理可知,电压表示数不会超过3 V,故电压表应选用0~3 V量程.②第1次实验时,连入电路的电阻丝的电阻R1=×4.0 cm=2 Ω,电路中的电流I1===0.4 A,则R x1===13 Ω;第2次实验时,连入电路的电阻丝的电阻R2=×14.0 cm=7 Ω,电路中的电流为I2=== A,R x2===14 Ω;第3次实验时,连入电路的电阻丝的电阻R3=10 Ω,电路中的电流I3===0.24 A,R x3===15 Ω;则R x的阻值为R x===14 Ω.答案:(1)如图所示(2)左 1.2 (3)c,d间断路(4)①0~3 ②0.4 144.(2019娄底)小明设计的“测量小灯泡额定功率”的电路图如图(甲),已知电源电压U恒为6 V,小灯泡标有“3.8 V”字样,它正常发光时通过的电流约为0.32 A.(1)小明按图(甲)进行电路连接,当他接好最后一根导线时,小灯泡立即发出耀眼的光,接着小灯泡烧坏.请指出小明在连接电路时的错误操作:①;②滑动变阻器滑片P在图(甲)最右端位置.(2)另一组同学也在做这个实验,但开关闭合后,无论怎样移动滑片发现小灯泡都不亮,电流表没有示数,但电压表有示数,请分析造成此现象的可能原因是.(3)小明更换了一个同型号的新灯泡,正确连接电路,闭合开关,移动滑片P,灯泡正常发光时,电流表示数如图(乙)所示,则小灯泡的额定功率为W.(4)小明还想用已有实验器材测量未知电阻R x(约1 Ω)的阻值.当他用电阻R x替换小灯泡后,发现电压表已损坏(注意:其他器材完好、桌上还有一个开关S1可以使用,滑动变阻器的铭牌模糊不清,其最大阻值约为15 Ω).请帮他完成实验设计:在方框中画出一个能测出R x阻值的电路图.解析:(1)当他连接好最后一根导线时,发现小灯泡立即发出耀眼的光,接着小灯泡烧坏,这说明①连接电路时开关没有断开,②开关闭合前滑动变阻器没有调到最大阻值处.(2)开关闭合后,无论怎样移动滑片发现小灯泡都不亮,电流表没有示数,但电压表有示数,这说明与电压表并联部分断路,即原因可能是灯泡断路.(3)由小灯泡正常发光时通过的电流约为0.32 A可知,实验时电流表的量程为0~0.6 A,分度值为0.02 A,所以,图(乙)中电流表的示数为0.3 A,则小灯泡的额定功率为P=UI=3.8 V×0.3A=1.14 W.(4)当他用电阻R x替换小灯泡后,发现电压表已损坏,若不用滑动变阻器,则电路中的电流I1===6 A,超出电流表的量程,所以电路中需要串联滑动变阻器,又因滑动变阻器的铭牌模糊不清,其最大阻值约为15 Ω,所以,实验时应先测出滑动变阻器的阻值,然后再测出R x的阻值.电路图如图所示.答案:(1)连接电路时开关没有断开(2)灯泡断路(3)1.14 (4)如图所示5.用如图1所示的装置探究“电流通过导体产生的热量与电流的关系”.相同烧瓶内装满了煤油.(1)烧瓶中装入的煤油是(选填“导体”或“绝缘体”).(2)请根据实物电路,在虚线框内画出对应的电路图.(3)为达到实验目的,选用的两电阻丝R1与R2的阻值应,通过R1的电流通过R2的电流.(4)通电一段时间后,乙烧瓶中玻璃管内液面上升的高度较大.说明.(5)小红用如图2所示的装置,进一步探究“电流通过导体产生的热量与电流的关系”.经多次实验测量,收集实验数据,绘制了烧瓶中玻璃管内液面上升的高度h与电流I的关系图象.根据焦耳定律可知,图3中能正确反映h I关系的是.【拓展】用Q=I2Rt可以计算电流通过任何用电器产生的热量,能用Q=UIt计算通过任何用电器产生的热量吗?.请用实例说明原因:. 解析:(1)烧瓶中装入的煤油是绝缘体.(2)根据实物图可知,从电源正极先接开关,再接R2,R0和R1并联后,再串联在电路中.(3)探究“电流通过导体产生的热量与电流的关系”的实验,应采取控制变量法,必须控制电阻相等,电流不同,根据并联电路的特点可知,通过R1的电流小于通过R2的电流.(4)通电一段时间后,乙烧瓶中玻璃管内液面上升的高度较大,说明在电阻和通电时间相同的条件下,电流越大,导体产生的热量越多.(5)根据焦耳定律Q=I2Rt可知,电阻产生的热量与电流的平方成正比.而烧瓶中玻璃管内液面上升的高度h越大,导体产生的热量越多,能正确反映h I关系的是A.【拓展】不能用Q=UIt计算通过任何用电器产生的热量,因为用Q=UIt计算出来的是电路产生的总功,而总功除了用电器产生的热量,另外一部分可能转化为其他能量,例如电风扇电路产生的总功一部分转化为电热,一部分转化为机械能.答案:(1)绝缘体(2)如图所示(3)相等小于(4)在电阻和通电时间相同的条件下,电流越大,导体产生的热量越多(5)A【拓展】不能因为用Q=UIt计算出来的是电路产生的总功,而总功除了用电器产生的热量,另外一部分可能转化为其他能量,例如电风扇电路产生的总功一部分转化为电热,一部分转化为机械能6.图(甲)是“探究通电螺线管外部的磁场分布”的实验装置.(1)为了使通电螺线管的磁场增强,可以在螺线管中插入一根铁棒.(2)闭合开关,小磁针A静止后的指向如图(甲)所示,小磁针的左端为S极.在通电螺线管四周不同位置摆放多枚小磁针后,我们会发现通电螺线管外部的磁场与条形磁体的磁场相似.(3)如果把一根导线绕成螺线管,再在螺线管内插入铁芯,就制成了一个电磁铁,图(乙)所示的实例中没有应用到电磁铁的是动圈式话筒(填实例名称).解析:(1)通电螺线管磁性的强弱与电流的大小、线圈的匝数及是否有铁芯插入有关,所以为了使通电螺线管的磁场增强,可以在螺线管中插入一根铁棒.(2)根据图示的线圈绕向可知,螺线管外侧电流的方向是从下到上,利用安培定则可知通电螺线管左侧为N极、右侧为S极;由于异名磁极相互吸引,所以当小磁针自由静止时,小磁针的左端为S极,右端为N极;通电螺线管的磁场分布与条形磁体相似,都是具有两个磁性较强的磁极.(3)电铃通电时,电磁铁有磁性,把衔铁片吸过来,使小锤打击电铃发出声音,同时电路断开,电磁铁失去了磁性,小锤又被弹回,电路闭合,不断重复,电铃便发出连续击打声,应用了电磁铁;水位自动报警器是通过控制电磁铁中电流有无来控制工作电路用电器的开关,应用了电磁铁;动圈式话筒的原理是电磁感应现象,没有应用到电磁铁.7.探究导体在磁场中运动时产生感应电流的条件.如图所示,实验时,控制磁场方向相同,改变导体ab的运动方向.步骤一:导体水平左右运动,如图(甲)所示,电流计指针不发生偏转,这是因为开关没有闭合.步骤二:导体竖直上下运动,如图(乙)所示,电流计指针不发生偏转,这是因为导体没有做切割磁感线运动.步骤三:导体水平左右运动,如图(丙)所示,电流计指针发生偏转,电路中有电流产生.综合上面实验现象,可以得出感应电流产生的条件是闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生.解析:导体水平左右运动,如题图(甲)所示,电流计指针不发生偏转,因为开关没有闭合;导体竖直上下运动,如题图(乙)所示,电流计指针不发生偏转,因为导体没有做切割磁感线运动;由此可得出,感应电流产生的条件:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中产生感应电流.类型五创新实验[典例1]太阳光在通过透镜时会被会聚或发散,那么声音在传播中遇到不同介质时,会不会像光一样也被会聚或发散呢?在老师的帮助下,同学们用音叉、三个相同的气球(内部充有不同气体)、示波器、麦克风等器材设计了如图1所示的实验装置,并进行了如下探究:①调整音叉和麦克风之间的距离,让音叉发出的声音只通过空气传播,用麦克风将声音信号输入示波器,观察并记录此时的波形如图2(甲)所示.②分别将充有二氧化碳气体、空气和氢气的气球,依次放在音叉和麦克风之间,保持音叉和球之间的距离不变,让音叉发出声音,记录示波器显示的波形如图2(乙)、(丙)、(丁)所示.分析以上实验过程和现象可知:(1)实验过程中,敲击音叉,使其振动发声,且应控制音叉发出声音的响度相同(选填“相同”或“不同”).(2)比较图2的(甲)与(乙),发现声波在通过充有二氧化碳气体的气球后,麦克风接收到的声音响度变大(选填“变大”“变小”或“不变”),此时充有二氧化碳气体的气球对声波具有会聚作用,相当于一个凸透镜,比较(甲)与(丁)后,发现充有氢气的气球对声波具有发散作用,由此可见,声音与光之间存在某种对应关系.(3)实验后,同学们查阅资料了解到,生物体组织在激光照射下,会因升温膨胀而产生频率高于20 000 Hz的超声波,生物医学上通过特殊介质和装置使这种声波集中并成像,克服纯光学成像的不足,更加有效地进行病情诊断、跟踪和治疗.解析:(1)声音是由于物体的振动产生的,要探究声音能否被会聚或发散,需要控制音叉发出声音的振幅相同,即响度相同.(2)根据图2的(甲)和(乙)相比知,声波在通过充有二氧化碳气体的气球后,振幅增大,麦克风接收到的声音响度变大,说明充有二氧化碳气体的气球对声音有会聚作用,相当于一个“凸透镜”;根据(甲)和(丁)相比知,声波在通过充有氢气的气球后,振幅减小,麦克风接收到的声音响度变小,说明充有氢气的气球对声音有发散作用,相当于一个“凹透镜”.(3)频率高于20 000 Hz的声波是超声波.[典例2](2019连云港)船只停泊在岸边时,常常将缆绳缠绕在码头的立柱上,为什么缆绳要缠绕多圈呢?某校课外兴趣小组展开了研讨,他们猜想:绕绳的圈数越多,绳和立柱间的摩擦力越大,且摩擦力与绕绳的圈数成正比.为了验证猜想,该兴趣小组的同学设计了如下的实验进行探究:棉线绕的圈数弹簧测力计的示数F/N摩擦力的大小f/N07.601 2.9 4.72 1.1 6.5 340.27.4 50.17.5(1)如图(甲)所示,将弹簧测力计挂在铁架台上,用棉线将重物挂在弹簧测力计下方,测出重物的重力为7.6 N,将数据记录在表格中.(2)如图(乙)所示,将铁棒固定在铁架台上,将棉线在铁棒上绕1圈,读出弹簧测力计的示数为 2.9 N,老师告诉同学们,用重力减去弹簧测力计的示数,就可以算出棉线和铁棒之间的摩擦力,随后同学们算出此时的摩擦力为4.7 N.(3)逐渐增加棉线绕在铁棒上的圈数重复实验,直至弹簧测力计的示数接近于0,并将有关数据记录在表格中.(4)棉线绕3圈时,弹簧测力计示数如图(丙)所示,此时示数为0.5N,棉线与铁棒之间的摩擦是静摩擦(选填“静摩擦”或“滑动摩擦”),该摩擦力的大小为7.1N.(5)分析实验数据,在弹簧测力计的示数接近0之前,关于摩擦力与绳子缠绕圈数之间关系的探究结论是:绕绳的圈数越多,绳和立柱间的摩擦力越大,但摩擦力与绕绳的圈数不成正比.解析:(4)由图(丙)可知,弹簧测力计的分度值是0.1 N,示数是0.5 N;棉线与铁棒之间未发生相对运动,它们之间的摩擦属于静摩擦;该摩擦力的大小为f=G-F=7.6 N-0.5 N=7.1 N.(5)由表中数据可知,绕绳的圈数越多,弹簧测力计的示数越小,绳和立柱间的摩擦力越大,但摩擦力与绕绳的圈数不成正比.[强化训练]1.(2019山西改编)建筑节能保温,材料的选择是关键.小明选择钟表、烧杯、冷水、热水、温度计等器材,还有用塑料、纸、泡沫制成相同的带盖子的杯子,探究不同材料的隔热性能.步骤1:在塑料杯盖上扎个小洞,向杯中倒入半杯冷水.步骤2:将杯盖盖好,在盖子的小洞中插一支温度计,将塑料杯放入烧杯中,再在烧杯中加入热水至塑料杯盖下方约1 cm观察并记录水温上升5 ℃所用的时间.步骤3:选择另外两个杯子重复上述步骤进行实验.(1)实验装置中,杯子可以代表建筑物的墙壁,可代表外界大气,实验通过反映材料隔热性能的优劣.(2)请你设计一个记录实验数据的表格.(3)分析实验方案,请你提出改进建议.解析:(1)杯子可代表建筑物的墙壁,热水可代表外界大气;用杯中冷水温度上升5 ℃所用的时间反映材料隔热性能的优劣,杯中水温上升5 ℃的时间越短,说明材料的隔热性能越差.(3)在进行该实验时应控制冷水的初温相同,倒入杯中冷水的质量相同,温度计的玻璃泡不要碰容器底等.答案:(1)热水杯中冷水的温度上升5 ℃所用的时间(3)应控制冷水的初温相同,倒入杯中冷水的质量相同,温度计的玻璃泡不要碰容器底等. 2.小明同学根据“小磁针在通电螺线管周围会受到磁力的作用,说明电流周围存在磁场”,从而猜想在地球周围也可能存在某种“重力场”.(1)小明猜想的依据是物体在地球表面附近会受到重力的作用.(2)同一物体在月球上受到的重力大约是地球的六分之一,推测月球上的“重力场”比地球上的要弱(选填“强”或“弱”).。
