HDX循环式烘干机说明书解析

烘干机使用说明书河南豫弘重型机械有限公司HENAN YUHONG HEA VY MACHINERY CO,LTD目录一，用途二，主要技术参数表三，结构简述及装配四，安装，调试和试车五，使用和维护一．用途回转式烘干机，适用于矿渣,粘土,石灰石,磷石膏,钢厂水渣,电厂煤泥以及污水处理厂污泥等物料的烘干，具有烘干能力大,运转平稳,能耗低,操作方便,产量高等优点。

其通过喷射引风器把热风炉的热风引进烘干机内部与湿物料进行热交换。

根据物料的特性不同,设置不同型式的扬料板以及防粘措施,物料进入旋转筒体内在烘干的同时,筒体内设多角度升举式抄板，使物料扬布均匀从而充分与高温炉气进行热交换。

干燥效果好，筒体外部配有振打装置，能有郊防止物料粘壁现象。

二．主要技术参数表三．结构简述及装配本系列烘干机回转筒体采用法兰连接或直焊。

由两档托轮支承装置支撑通过传动齿轮带动简体旋转。

筒体安装时带有角度,物料在旋转的筒体内部翻转前移的过程中与热烟气接触达到烘干目的。

本机设有进，出料装置。

进，出料装置与筒体之间有鱼鳞密封片使物料不至于外溢。

四．安装，调整和试车一.安装前的准备工作安装前要熟悉图纸及有关技术文件，了解设备结构及安装技术要求，根据具体条件确定安装顺序及方法，准备必要的安装工具与设备,编制施工组织设计和安装计划，进行精心施工优质快速地完成安装任务。

安装单位在设备验收(由建设单位移交)过程中应对设备零部件的完整性与质量进行检查，如发现有数量不足或制造运输存放过程中造成的缺陷，应事先通知有关单位设法补足并消除缺陷，对于涉及到安装质量的有关重要尺寸，应按图核对，作出记录，并与设计单位商定，加以修正。

在零部件安装之前，必须进行清洗工作，去除污锈，拆卸前必须熟悉图纸,了解结构，以免损坏机件。

并应事先检查与补作相互配合的有关编号和标志，以免零部件混淆或遗失，影响装配。

拆卸与清洗工作必须在清洁的环境中进行。

清洗后应立即对需要防锈的部分涂上新油，所用的油类应符合图纸规定的润滑油质,然后立即妥善封闭，以防污染或锈蚀。

转筒式烘干机操作使用说明一、开机前的准备工作1.检查煤泥烘干机传动部分是否缺油。

2.检查传动部分是否灵活。

3.把煤泥烘干机与加热炉连接处、烘干机出口处、旋切机（粉碎机）下面都清理干净。

4.把输送机各部件清理干净。

5.烘干机脱轨要保证槽里水能够到辊子。

轴承要三天至五天加一次油（根据轴承热度来判断加油时间，过热要勤检查勤加油）6.风机和烘干机变速箱加油要使用齿轮油或机油。

(机油最佳)，皮带机加油必须使用机油。

（分季节换油）7.皮带机调试：皮带往哪边运转过度，就紧哪边的尾棍调节顶丝，或者松另一边的顶丝（要根据皮带松紧调节）二、开机1.点燃炉子：2.先启动主机（烘干机），然后启动输送机。

3.先启动鼓风机，再启动引风机，筒体内部达到一定温度后再下料。

三、停机1.停机前30分钟压火，停止引风机、鼓风机。

2.停止加料。

3.煤泥烘干机机体内物料基本排完才能停机。

4.烘干机体温度必须在80度以下才能停机。

四、操作烘干机的主要特点就是把物料水份烘干，要想达到理想的烘干效果和质量，必须具备以下条件：1.燃料：本烘干机炉窑所使用的燃煤，应在5500大卡以上。

2.炉工：保持适当的温度，勤加煤，烧薄煤，适时清渣，适时加煤。

3.上料：均匀上料，不要过多或停时间太长才上料。

4.工作中定时清理输送机与烘干机炉子接合部位落下的物料。

5.检查输送机皮带是否走贪，接头连接是否完好，应及时调整修理。

6.检查烘干机输送机和各连接螺丝是否松动，皮带松紧度是否正常。

7.机修工应及时给各部件加黄油、机油，定时检查各机器是否有异常声音，如发现及时处理，定期检查各零件是否缺少，如发现缺少，及时补上。

8.夜间炉火没有全清除、灭掉，必须有人值班，预防炉火着起来毁坏设备。

五、特殊停机（停电）停电或者特殊停机，如果烘干筒温度高于80度，每20分钟人工拉动各种烘干机皮带转到自由位置（确认电源断开），直至烘干机温度降到80度以下。

衣物烘干机的使用方法
1、对衣物烘干机的基本了解
衣物烘干机（也叫电干衣机）是一种用电加热空气干燥衣物的小型
家用电器。

它由电烘笼、烘干机和热风机组成，有一个风冷系统。

它
由电源、电子控制器和马达组成，可以温控烘干，满足不同要求的衣
物干燥，从而节约能源，减少污染。

2、使用衣物烘干机的步骤
（1）将衣物放入衣物烘干机，并加入带有抗菌剂的烘干液；
（2）根据衣物类型、湿度情况等，设定最佳温度和时间；
（3）在烘干之前，将衣物反复搓揉，以便更容易蒸发；
（4）根据设定的时间，打开衣物烘干机，开始烘干；
（5）完成烘干之后把衣服取出，晾干后再折叠整理。

3、衣物烘干机的安全注意事项
（1）请勿将脱水后的衣物放回烘干机内进行烘干；
（2）不宜反复使用衣物烘干机，长期使用会影响衣物质量；
（3）尽量使用低温或中温，以避免衣物起皱毛边；
（4）每次烘干的衣物重量不宜过重，太重会影响干燥效果；
（5）在使用衣物烘干机时，请勿放入金属物品，以免造成损坏；（6）使用衣物烘干机时，注意排除火源，以免发生火灾；
（7）在每次使用衣物烘干机以后，空气口应当清洁，以免积聚湿气。

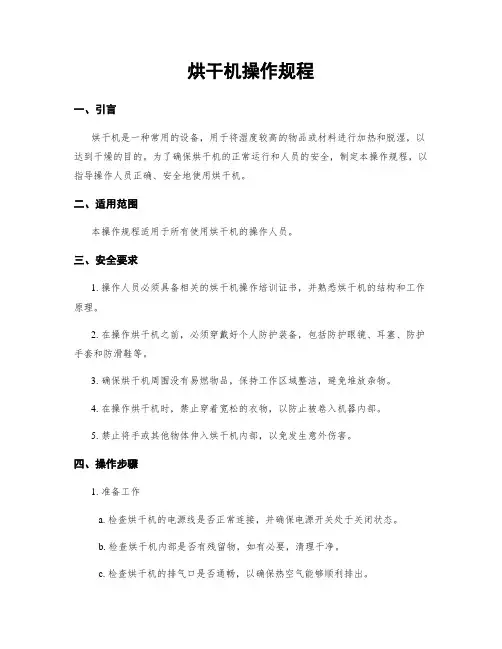

烘干机操作规程一、引言烘干机是一种常用的设备，用于将湿度较高的物品或材料进行加热和脱湿，以达到干燥的目的。

为了确保烘干机的正常运行和人员的安全，制定本操作规程，以指导操作人员正确、安全地使用烘干机。

二、适用范围本操作规程适用于所有使用烘干机的操作人员。

三、安全要求1. 操作人员必须具备相关的烘干机操作培训证书，并熟悉烘干机的结构和工作原理。

2. 在操作烘干机之前，必须穿戴好个人防护装备，包括防护眼镜、耳塞、防护手套和防滑鞋等。

3. 确保烘干机周围没有易燃物品，保持工作区域整洁，避免堆放杂物。

4. 在操作烘干机时，禁止穿着宽松的衣物，以防止被卷入机器内部。

5. 禁止将手或其他物体伸入烘干机内部，以免发生意外伤害。

四、操作步骤1. 准备工作a. 检查烘干机的电源线是否正常连接，并确保电源开关处于关闭状态。

b. 检查烘干机内部是否有残留物，如有必要，清理干净。

c. 检查烘干机的排气口是否通畅，以确保热空气能够顺利排出。

2. 启动烘干机a. 打开烘干机的电源开关，并调节温度和时间设置，根据需要选择合适的参数。

b. 等待烘干机预热至设定温度，确保热空气循环正常运行。

c. 将需要烘干的物品或材料放入烘干机内部，注意不要超过烘干机的容量限制。

d. 关闭烘干机的门，确保密封良好，避免热空气泄漏。

3. 监控烘干过程a. 在烘干过程中，操作人员应时刻关注烘干机的运行状态，确保其正常工作。

b. 定期检查烘干机内部的温度和湿度，确保其在安全范围内。

c. 如发现异常情况，如烘干机发生故障或温度过高等，应立即停止使用，并报告相关人员进行维修。

4. 完成烘干过程a. 当烘干时间到达设定值后，烘干机会自动停止运行，发出提示音。

b. 打开烘干机的门，将烘干好的物品或材料取出，并进行必要的检查，确保其达到预期的干燥程度。

c. 关闭烘干机的电源开关，断开电源线，确保安全。

五、常见问题及处理方法1. 烘干机无法启动可能原因：电源线未连接、电源开关故障、烘干机内部故障等。

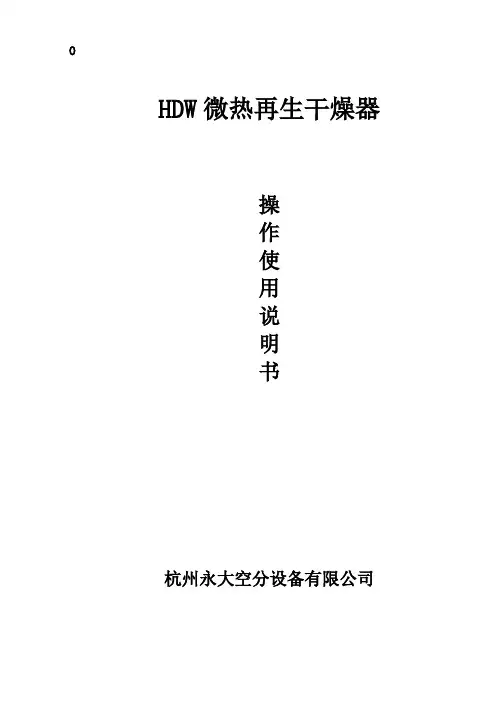

HDW微热再生干燥器操作使用说明书杭州永大空分设备有限公司目录1、概述2、基本工作原理3、技术参数4、压缩空气净化工艺流程及其净化系统的配置5、安装6、HDW电脑控制仪的使用7、调试8、使用9、维护保养故障排除表10、电气原理图一、概述：永大HDW系列微热吸附式压缩空气干燥器是吸收了有热吸附式和无热吸附式压缩空气干燥器的优点研制而成的一种吸附式干燥器。

它避免了无热吸附式压缩空气干燥器切换时间短，再生空气损耗量大的缺点，同时也克服了有热吸附式压缩空气干燥器消耗电能大的弊端。

该干燥器切换时间合理，再生气耗量少，是目前净化行业最经济的节能型吸附式干燥器，被广泛用于电子、食品、冶金、电力、化工、石油、医药、轻纺、烟草、仪器、仪表、自动控制等行业。

二、基本工作原理永大HDW系列微热吸附式压缩空气干燥器是根据变压吸附原理,应用微加热再生方法对压缩空气进行干燥的一种设备。

在一定的压力下,使压缩空气自下而上流经吸附剂(干燥)床层,在低温高压下,压缩空气中的水蒸气便向吸附剂表面转移也即吸附剂吸收空气中的水份至趋于平衡,使压缩空气得到干燥,这就是吸附(工作)过程。

当压力下降的干燥空气(再生空气),经加热后气体膨胀，再与吸附水份饱和的吸附剂接触时,吸附剂中的水份转向再生空气,直至平衡,使吸附剂得到干燥,这就是解吸(再生)过程。

即在低温、高压下水份被吸附(工作),在高温、低压下水份被解吸(再生)。

本干燥器为双筒结构,筒内充填满吸附剂（干燥器）,当一吸附筒在进行干燥工序时,另一吸附筒在进行解吸工序。

2．1工艺流程(见图1)图1微热吸附式压缩空气干燥器工艺流程示意图图中A筒作为吸附筒、B筒作为解吸筒图2阀门2．1．1 吸附工序当以A筒作为吸附（干燥）筒时，应先行关闭进气阀b1（常开）、排气阀a2（常闭），打开排气阀b2,未经干燥带水份的压缩空气由气体进口进入,流经a1到A筒下部 ,湿空气在筒内自下而上流经干澡剂,湿空气中的水份被吸附,干燥的压缩空气由A筒上部流出。

工业烘干机使用说明书————————————————————————————————作者：————————————————————————————————日期：工业烘干机使用说明书一、工业烘干机使用说明1、打开送取织物活动门,将脱水后的织物松散地旋转在转筒内，然后将活动门关闭锁紧。

2、根据织物种类,设定合适的烘干时间。

3、开启电源开关，按启动键，起动烘干机,根据用户需要,转筒旋转方向可选择单向旋转或双向旋转。

只要将电脑板按键选择为单向或双向,机器即可根据要求执行单向运转或双向运转（正转25秒，停5秒，反转25秒)。

4、使用过程中需要经常从观察窗观看内部织物的翻转状况及机器运行情况，如发现异常情况应及时关闭电源，检查并排除异常情况或故障。

5、烘干机运行至规定时间时,将自动停止运转，此时须由操作人员打开活动门检查内部织物烘干情况,如未达到预期效果，可适当延长时间。

6、打开活动门，取出织物,进入下一轮烘干循环。

二、操作注意事项1、在织物烘干过程中,为方便观察，本机送取物门上配置有经钢化处理之透明玻璃视窗。

该玻璃虽经钢化，具有较强的抗振抗冲击性能,但在操作过程中,仍应避免其遭受猛力冲击及锐器刻划、敲击等，以免损坏。

2、本机所配风机具有单向强力抽取热风性能,进而实现与织物进行热交换的过程，首次使用时，应观察排风口气流情况，若开机后排风口无较强气流逸出,则需要将所接电源三根相线(A、Ｂ、Ｃ）任意两相予以对调即可。

三、工业烘干机的维护与保养1、经常打扫周围环境,清除散热器上面的杂物和下部风道抽屉内过滤网上的毛绒等杂物。

2、经常检查传动系统及其运转情况，适时调节三角胶带的张力。

3、经常检查各紧固件的紧固情况及查验电气连接线连接件的连接可靠性等情况，如有松动应及时予以紧固。

4、定期检查机器相关电器绝缘情况，确保电机绝缘电阻阻值不小于2MΩ。

5、每周给各传动轴承加注润滑油一次。

6、每半年给设备大保养一次。

四、工业烘干机的安装工业烘干机没有过高的安装要求,只要用户将设备旋转在相对平稳及坚实的地面上即可。

ZT烘干机说明书郑州恒科机械有限公司目录一、产品概况........................................ . (2)二、工作原理........................................ (2)三、性能特点........................................ (2)四、技术参数........................................ (3)五、结构特征........................................ (3)六、设备的安装与操作........................................ . (4)七、设备维护和保养........................................ .. (6)八、故障与排除........................................ (7)九、易损件........................................ .. (8)一、产品概况：转筒烘干机广泛用于建材，冶金，化工，粮食、秸秆等物料的烘干。

它结构简单，维修方便，能耗少，较同类产品稳定性好，发生故障频率低。

二、工作原理：含有水分的物料投入到机器的进料端，由进料端口的螺旋叶片推入，进入筒体内后，筒体内部的扬料板，在筒体旋转的作用下将物料扬散，使被烘干的物料与流通的热气充分接触，从而达到烘干的效果（见图4-1）。

筒体安装具有一定的倾斜角，所以烘干的物料被扬起后，会向低端的出料口移动。

筒体被放在两个托轮装置上。

靠近出料端的托轮装置上还装有一对挡轮，防止筒体在旋转时作轴向移动。

图4-1三、性能特点：1、可根据不同的物料性质改变运行参数，使物料在烘干机筒体内能够形成稳定的全断面料幕，使热交换更为充分；2、烘干机抗过载能力强，处理量大，干燥成本低；3、新型给料、排料装置，杜绝了滚筒干燥给料堵塞、不连续、不均匀和返料等现象，降低了除尘系统的负荷；4、进出料器与筒体的衔接采用了鳞板（或石墨块）式密封，密封性好，使筒体内部的热损耗大幅度下降，从而直接降低了燃料的消耗量。

CHS 滾筒式乾衣機/用戶手冊感謝您選擇本產品。

此使用者手冊包含重要的安全資訊以及有關電器的操作和維修說明。

在使用本電器之前， 請花些時間閱讀本用戶手冊並保存以供將來參考。

圖示圖片說明 說明警告嚴重人身傷害或者死亡風險電擊風險危險電壓火災火災風險小心導致人身傷害或材料損壞的危險重要注意事項系統正確操作資訊請仔細閱讀本說明書。

灼熱表面目錄1. 安全說明 (2)1.1. 電器安全 (2)1.2. 兒童安全 (3)1.3. 產品安全 (4)1.4. 正確使用 (5)1.5. 在洗衣機上安裝 (7)2. 安裝 (9)2.1. 拆下安全性群組件 (9)2.2. 出水口連接（附帶選配排水軟管） (9)2.2.1. 連接排水軟管 (9)2.3. 調節支腳 (10)2.4. 電氣連接 (10)2.5. 檯面下安裝 (10)3. 簡述 (10)4. 準備好要洗的衣服 (11)4.1. 分類整理待烘乾的衣服 (11)4.2. 準備好要烘乾的衣服 (12)4.3. 負荷量 (12)5. 使用滾筒式乾衣機 (13)5.1. 控制台 (13)5.1.1. 程式選擇旋鈕 (13)5.1.2. 電子指示器和附加功能 (13)5.2. 程式選擇和能源消耗表 (14)5.2.1. 協助工具 (15)5.2.2. 啟動程式 (16)5.2.3. 程式進度 (17)6. 清潔和護理 (19)6.1. 清潔隔層網 (19)6.2. 排水箱 (19)6.3. 清潔冷凝器 (20)6.4. 清潔濕度感測器 (20)6.5. 清洗玻璃門的內表面 (21)7. 技術參數 (22)8. 故障排除 (23)9. 環保包裝資訊 (25)9.1. 包裝資訊 (25)10. 描述能源標籤與節能 (25)10.1. 能源標籤 (25)10.2. 能源效率 (26)主要注意事項♦如果有人負責提供有關安全使用本設備的監督或指導並瞭解相關危險，本設備可以供8 歲以上的兒童以及體力、感知力或腦力下降或經驗和知識缺乏的人士使用。

烘干机使用说明书河南豫弘重型机械有限公司HENAN YUHONG HEAVY MACHINERY CO,LTD目录一，二，三，四，五，用途主要技术参数表结构简述及装配安装，调试和试车使用和维护一． 用 途回转式烘干机，适用于矿渣 , 粘土 , 石灰石 , 磷石膏 , 钢厂水渣 , 电厂煤泥以及污水处理厂污泥等物料的烘干，具有烘干能力大 , 运转平稳 , 能耗低 , 操作方便 , 产量高等优点。

其通过喷射引风器把热风炉的热风引进烘干机内部与湿物料进行热交换。

根据物料的特性不同 , 设置不同型式的扬料板以及防粘措施 , 物料进入旋转筒体内 在烘干的同时 , 筒体内设多角度升举式抄板，使物料扬布均匀从而充分与高温炉 气进行热交换。

干燥效果好，筒体外部配有振打装置， 能有郊防止物料粘壁现象。

二．主 要 技 术 参 数 表斜筒体 筒体 转速 电机功率 产量 进口度总重规格内径 长度 (r/min(kw)(t/h)温度(mm)(mm)( °(t))( ℃))Ф 1000 10000 4 ~Ф 1200 12000 11 ~ 15Ф 1500 14000 15～ 4Ф 1800 15000～25Ф 1800 20000 22 5 ～ 8Ф 2000 18000 30 6 ～ 10 ≤Ф 2200 20000 37 ～ 11 700 ℃ 47Ф 2200 22000 37 7 ～ 12 50Ф 2400 220045 ～ 14 62Ф 2600 24000 55 8 ～ 17Ф2800 22000 132 28～32 94Ф 3000280007532～36105注 : 生产能力将随产品的不同组成要求和含水量的不同而变化。

三．结构简述及装配本系列烘干机回转筒体采用法兰连接或直焊。

由两档托轮支承装置支撑通过传动齿轮带动简体旋转。

筒体安装时带有角度 , 物料在旋转的筒体内部翻转前移的过程中与热烟气接触达到烘干目的。

高温热泵烘干机说明书高温热泵烘干机说明书1. 引言高温热泵烘干机是一种新型的烘干设备，通过采用热泵技术，将热能从空气中提取出来并转化为热水或热空气，以提供烘干过程中所需的热量。

本说明书将详细介绍高温热泵烘干机的特点、工作原理、使用方法和注意事项。

2. 设备特点2.1 高效节能：高温热泵烘干机采用热泵技术，可将环境空气中的热能转化为热量，具有高效节能的特点。

相比传统的电热烘干机，高温热泵烘干机可节省能源达到50%-70%。

2.2 多功能烘干：高温热泵烘干机可用于各种物料的烘干，如食品、药材、粮食、木材等。

具有烘干速度快、热风温度可调节等特点，适用于不同的烘干需求。

2.3 自动控制：高温热泵烘干机配备智能控制系统，可根据设定的烘干参数自动控制热泵的运行，保证烘干过程的稳定和可靠性。

2.4 环保健康：高温热泵烘干机采用环保无污染的热泵技术，不会产生废气、废液和有害气体，符合环保要求，对操作人员和环境不会造成伤害。

3. 工作原理高温热泵烘干机的工作原理基于热泵技术，主要包括以下几个环节：3.1 采集热量：热泵通过低温工质的蒸发吸收热量，将环境空气中的热能吸收。

3.2 压缩升温：蒸发后的工质通过压缩机的作用，使其温度升高，形成高温高压的气体。

3.3 热交换：高温高压的气体通过换热器与工作物料进行热交换，将热量传递给物料进行烘干。

3.4 冷凝恢复：通过冷凝器将工质中的热量释放出来，使其重新变为液体，以便重新进行循环利用。

4. 使用方法4.1 设备安装：高温热泵烘干机应安装在通风良好、干燥洁净的场所。

安装时应确保设备平稳、稳固，并与电源和排水系统连接好。

4.2 设备操作：设备操作前应先接通电源，并按照设备上的操作面板进行操作。

调整好所需的烘干参数，如热风温度、烘干时间等，并确保物料摆放均匀，以保证烘干效果。

4.3 设备维护：设备每次使用完毕后应进行清洁和维护。

定期检查设备的进水、出水口、过滤器等部位，确保通畅无堵塞。

一、概述在湿物料烘干设备系列产品中，三回程滚筒烘干机是我公司根据市场需要在单筒回转式烘干机基础上改进的高效节能产品。

经多家企业、多个行业的应用，取得了良好的效果。

组合式三回程滚筒烘干机改进了原单筒烘干机内部结构，增加入机前湿料的预烘干和延长湿料在机内烘干时间，再加上密封、保温以及合理的配套措施，使烘干机生产能力及热效率与原单筒式烘干机相比，提高50-80%，单位容积蒸发强度可达120-180kg/m3，标准煤耗仅为8-10kg/t。

其技术先进、运行参数合理，操作简单可行。

可广泛应用于各个行业的矿渣、粘土、煤、铁粉、矿粉及其它混合材，建筑、化工以及铸造等行业原材料的烘干。

二、结构与工作原理1、结构1-筒体装置 2-传动装置 3-整体支架 4-托轮装置5-密封装置 6-出料罩 7-挡轮装置 8-滚圈三回程滚筒烘干机是通过对传统的单筒烘干机改为套叠在一起的三回程滚筒烘干机，以缩短烘干机机体的外形尺寸。

该机工作时，物料和热气流依次进入由内至外，在机体Z形往复折流后，充分利用热能烘干物料后再卸出。

烘干机筒体部分由三个同轴水平放置的内、中、外筒套叠组成，这就使筒体的截面得到充分的利用。

其筒体外形总长度约为与之相当的单筒的30-35%。

从而大幅度地减少占地面积和厂房建筑面积。

该机的支承装置，是由托轮支承滚圈，由电机直接带动托轮。

通过托轮与滚圈摩擦，使筒体转动。

该机总体结构紧凑、合理、简单，为便于磨损件的检修更换，在中间设计成轴向剖分式，用螺栓固定连接。

2、工作原理该机工作时，热气流在引风机抽吸下，进烘干机内筒，湿料进入内筒的内壁先预烘干。

随着筒体旋转在内筒与热气流会合，被扬料板扬起与热气流进行充分的热交换，同时向前移动。

同理，物料依次进入中、外筒后，物料被扬料板扬起，并均匀地撒在中、内筒外壁上，随着筒体慢速回转，物料在环形空间能经历较长的滞留时间，最后沿着外筒内壁和中筒外壁上的导向卸料板流向出口端，通过卸料阀卸出，废气由卸料罩上部排气管道进入除尘器。

烘干机的使用说明物料的铺料方面物料在进入烘干机机头，机头处设置有一布料器，根据生产要求等情况来调整物料的进入高度，达到这一高度之后，物料将自动向两边进行排列，使物料能够均匀的分布在网带之上，由传动装置带动物料在烘干机内部做往返传动，使物料在网带上能够匀速的运动。

热风在物料间穿流而过，水蒸气由排风管道排出从而达到干燥的目的。

网带整体进风示意图1.热风炉2. 风机3.进风干管4进风支管 5.出风支管网带烘干机内部的热风循环示意图：热风通过鼓风机进入烘干机内部，烘干机烘干段为组合式，每2米为一个单元，在每节烘干箱体上部设计有进风管，进风管设计有调节阀门，可以有效的控制进风量，热风通过风道进入烘干机底部，此种设计方案一是可以保证烘干机内部的温度，二是热风从底部进入可以更加有效的与物料接触，三可以避免热量的流失和损耗。

物料从最上层进料口进入，接触的是带有湿气的热空气，对物料先进行预热处理，物料在向后运行的过程中逐渐升温，达到最低层的时候温度达到最高，从而实现内部外部完全烘干的效果。

调整时，与机头连接的第一节进风要少一些（因为刚进的球含水分较大，骤然遇到高温就会裂开），然后逐渐加大到第三节后全部开大。

烘干机的热风是通过进风管传输的，进风管各段之间衔接处是密闭的。

另外，为了不损耗热能，进风管在冬季保温是非常有必要的。

湿气排除方面针对物料的湿气的排除，随着温度的升高，物料内部的水分会被逐渐的蒸发出来，由于气压差的存在，潮气是向高处扩散，潮气从出风支管排出烘干机，从而达到物料烘干的排湿效果。

热风炉方面热风炉可以购买，也可以自行建设（我公司免费提供炉子建设图纸）。
