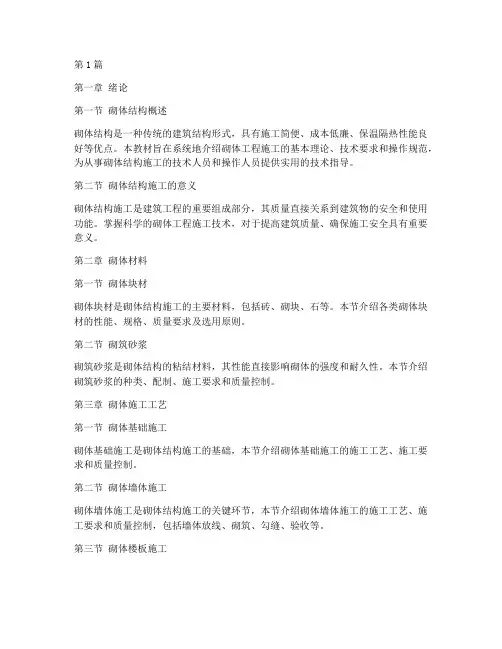

第1篇第一章绪论第一节砌体结构概述砌体结构是一种传统的建筑结构形式，具有施工简便、成本低廉、保温隔热性能良好等优点。
本教材旨在系统地介绍砌体工程施工的基本理论、技术要求和操作规范，为从事砌体结构施工的技术人员和操作人员提供实用的技术指导。
第二节砌体结构施工的意义砌体结构施工是建筑工程的重要组成部分，其质量直接关系到建筑物的安全和使用功能。
掌握科学的砌体工程施工技术，对于提高建筑质量、确保施工安全具有重要意义。
第二章砌体材料第一节砌体块材砌体块材是砌体结构施工的主要材料，包括砖、砌块、石等。
本节介绍各类砌体块材的性能、规格、质量要求及选用原则。
第二节砌筑砂浆砌筑砂浆是砌体结构的粘结材料，其性能直接影响砌体的强度和耐久性。
本节介绍砌筑砂浆的种类、配制、施工要求和质量控制。
第三章砌体施工工艺第一节砌体基础施工砌体基础施工是砌体结构施工的基础，本节介绍砌体基础施工的施工工艺、施工要求和质量控制。
第二节砌体墙体施工砌体墙体施工是砌体结构施工的关键环节，本节介绍砌体墙体施工的施工工艺、施工要求和质量控制，包括墙体放线、砌筑、勾缝、验收等。
第三节砌体楼板施工砌体楼板施工是砌体结构施工的重要组成部分，本节介绍砌体楼板施工的施工工艺、施工要求和质量控制。
第四章砌体结构施工质量控制第一节施工质量控制体系施工质量控制体系是确保砌体结构施工质量的重要手段，本节介绍施工质量控制体系的内容、建立方法和运行机制。
第二节施工质量控制要点本节从原材料、施工工艺、施工设备和人员等方面，详细介绍了砌体结构施工质量控制要点。
第五章砌体结构施工安全第一节施工安全措施本节介绍了砌体结构施工过程中可能存在的安全隐患及相应的安全措施。
第二节施工安全教育培训施工安全教育培训是提高施工人员安全意识、预防安全事故的重要途径，本节介绍了施工安全教育培训的内容和方法。
第六章砌体结构施工案例分析本节通过实际案例，分析砌体结构施工过程中常见的问题及解决方法，为施工人员提供参考。

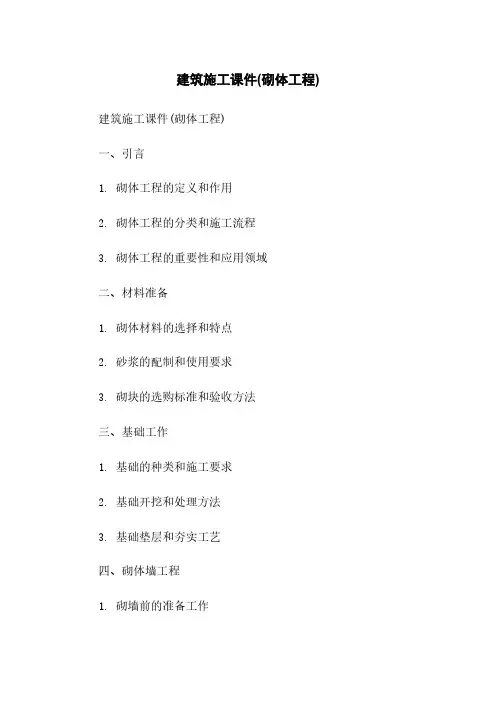

建筑施工课件(砌体工程)建筑施工课件(砌体工程)
一、引言
1. 砌体工程的定义和作用
2. 砌体工程的分类和施工流程
3. 砌体工程的重要性和应用领域
二、材料准备
1. 砌体材料的选择和特点
2. 砂浆的配制和使用要求
3. 砌块的选购标准和验收方法
三、基础工作
1. 基础的种类和施工要求
2. 基础开挖和处理方法
3. 基础垫层和夯实工艺
四、砌体墙工程
1. 砌墙前的准备工作
2. 砌墙方法和注意事项
3. 砖与砂浆的比例和砌筑技术
4. 各种砌体墙的施工要点和特殊处理
五、墙体加固与防水
1. 墙体加固的原因和方法
2. 加固材料的选用和处理方法
3. 防水层的施工和防水处理技术
六、砌体内部墙工程
1. 内墙的种类和功能
2. 内墙的布置和墙体准备
3. 砌体内部墙施工的技术要点
4. 隔墙和隔热墙的施工方法
七、砌体裙房工程
1. 裙房的定义和作用
2. 裙房的设计和砌体施工步骤
3. 裙房墙面装饰处理方法
八、砌体构筑物工程
1. 砌体构筑物的分类和特点
2. 砌体构筑物施工前的准备工作
3. 砌体构筑物加固和修复技术
九、安全与质量控制
1. 砌体工程施工安全控制措施
2. 砌体工程的质量控制方法和验收标准
十、项目实例分析与案例分享
1. 某项目的砌体工程实施分析
2. 案例分享和经验总结
附件：
1. 砌体工程施工规范
2. 常用砌体工程材料的技术参数
3. 砌体工程施工示意图及图纸
法律名词及注释：
1. 建筑施工法律规定
2. 砌体工程相关法律条款解释。

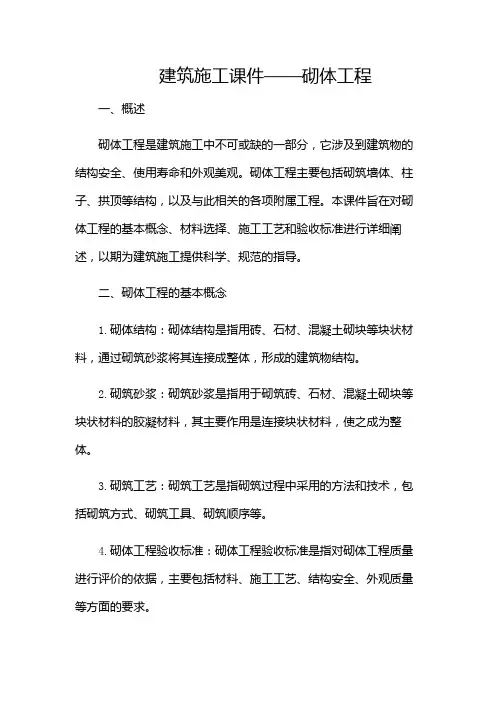

建筑施工课件——砌体工程一、概述砌体工程是建筑施工中不可或缺的一部分，它涉及到建筑物的结构安全、使用寿命和外观美观。
砌体工程主要包括砌筑墙体、柱子、拱顶等结构，以及与此相关的各项附属工程。
本课件旨在对砌体工程的基本概念、材料选择、施工工艺和验收标准进行详细阐述，以期为建筑施工提供科学、规范的指导。
二、砌体工程的基本概念1.砌体结构：砌体结构是指用砖、石材、混凝土砌块等块状材料，通过砌筑砂浆将其连接成整体，形成的建筑物结构。
2.砌筑砂浆：砌筑砂浆是指用于砌筑砖、石材、混凝土砌块等块状材料的胶凝材料，其主要作用是连接块状材料，使之成为整体。
3.砌筑工艺：砌筑工艺是指砌筑过程中采用的方法和技术，包括砌筑方式、砌筑工具、砌筑顺序等。
4.砌体工程验收标准：砌体工程验收标准是指对砌体工程质量进行评价的依据，主要包括材料、施工工艺、结构安全、外观质量等方面的要求。
三、砌体工程材料选择1.块状材料：块状材料是砌体工程的主要构成部分，包括砖、石材、混凝土砌块等。
在选择块状材料时，应考虑其强度、尺寸、外观、耐久性等因素。
2.砌筑砂浆：砌筑砂浆是砌体工程的胶凝材料，其主要作用是连接块状材料，使之成为整体。
在选择砌筑砂浆时，应考虑其强度、粘结力、耐久性等因素。
3.辅助材料：辅助材料是指在砌体工程中起辅助作用的材料，如防水剂、抗裂纤维等。
在选择辅助材料时，应根据砌体工程的具体需求进行选择。
四、砌体工程施工工艺1.施工准备：施工准备包括材料准备、工具准备、技术交底等。
在施工准备阶段，应确保材料质量合格、工具齐全、施工人员了解施工工艺。
2.基层处理：基层处理是指对砌筑墙体、柱子、拱顶等结构的基础进行处理，包括清理、找平、湿润等。
基层处理的好坏直接影响到砌体工程的质量。
3.砌筑施工：砌筑施工是砌体工程的核心环节，包括砌筑方式、砌筑顺序、砌筑工艺等。
在砌筑施工过程中，应确保砂浆饱满、块状材料垂直平整、灰缝均匀。
4.养护与成品保护：养护是指砌体工程完成后，对其进行一定时间的保护，以促进砂浆的硬化。
第九章砌体与装修根据技术条款要求，厂房砼为光面砼，不进行二次装修，若施工图纸中有楼地面、屋面具体装修要求，则参考后述方案进行。
9.1砌石工程9.1.1工程内容本标段砌石工程主要为1、压力管道护坡工程；2、调压井上室边坡的浆砌石网格护坡、浆砌石排水沟；3、厂房及开关站浆砌石护坡、浆砌石排水沟和挡墙工程；4、3#、4#施工支洞的挡墙工程。
主要工程量如表9-1。
浆砌石工程量表表9-19.1.2砌石施工1、施工准备（1）砌石体的石料应采自施工图纸或监理人批准的料源，石料的开采方法应经监理人批准。
砌石材质要求坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。
片石材料强度按设计要求不低于50Mpa，对单个片石中部厚度应不小于15cm。
镶面片石表面应平整，且应稍加粗凿，规格小于要求的片石用于塞缝，但其总量不得超过该处砌体重量的10%以内。
（2）砂和砾石的质量应符合SD120-84表2.1.2和表2.1.3的规定。
砂浆要求粒径为0.15～5mm，细度模数为2.5～3.0；砌筑毛石砂浆的砂，其最大粒径不大于5mm。
水泥砂浆的采用标号M7.5和M10两种，砂浆稠度控制在30～50mm内,当气温变化时，应适度调整。
（3）砌筑工程采用的水泥品种和标号应符合本技术条款第8.4.3.1款的规定，到货的水泥应按品种、标号、出厂日期分别对放，受潮湿结块的水泥，禁止使用。
沙浆用水质量标准应符合本章第8.4.3.2款的用水质量标准，拌制砂浆。
对拌和用水进行检验，如该水制成的砂浆的抗压强度低于标准水制成的砂浆28天龄期抗压强度的90%以下时，则此水不能使用。
（4）胶凝材料的配合比必须满足施工图纸规定的强度和施工和易性要求，配合比必须通过实验确定。
施工中如果需要改变胶凝材料的配合比时，应重新实验，并送监理人批准。
拌和胶凝材料应严格按实验确定的配料单进行配料，严禁擅自更改，配料误差应符合规定：水泥为不能偏差2%；砂不能偏差3%；水、外加剂不能偏差1%。
在拌制过程中应保持粗细骨料含水率的稳定性，根据骨料含水量的变化随时调整用水量，以保证水灰比的准确性。
胶凝材料拌制时间：机械拌和不少于2～3min，一般不采用人工拌和。
局部少量的人工拌和料至少干拌三遍，再湿拌至色泽均匀，方可使用。
胶凝材料应随拌随用，使之保持适宜的稠度和良好的和易性已初凝的胶凝材料不能使用。
2、施工方法本标浆砌石采用铺浆法分层砌筑，2～3层为一工作层，每层应大致找平，挂线施工。
选用符合要求的角隅石及镶面石，相对长和短的石块应交错铺在同一层并和帮衬石和腹石交错锁结，竖缝和邻缝错开。
转角处和交接处同时砌筑,对不能同时砌筑的面,留置临时间断处,并砌成斜槎。
3、施工工艺（1）砂浆配合比由实验确定，勾缝砂浆符合等级要求及规范要求。
（2）在砌筑前每一石块用水冲洗并保持湿润，其垫层应干净湿润。
砌筑毛石基础的第一皮石块大面向下，并且要座浆。
毛石基础扩大部件，若做成阶梯形，上级阶梯的石块应至少压砌下级阶梯的1/2，相邻阶梯的毛石应相应错缝搭接。
（3）毛石墙体必须设置拉结石。
拉结石应均匀分布、相互错开，一般每0.7m2墙面至少设置一块拉结石，且同皮内有中距控制在2.0m范围内。
拉结石的长度，视其墙体厚度而定。
墙厚等于或小于40cm时，应等于墙厚；墙厚大于410cm时，可用两块拉结石内外搭接，搭接长度不应小于1.2m，其中一块的长度不应小于墙厚的2/3。
（4）较大的砌块应使用于下层，铺砌时选取形状和尺寸较为合适的砌块，尖锐突出部分应敲除。
竖缝较宽时，应在砂浆中塞以小石，不得在石块下面用高于砂浆砌缝的小石片支垫。
毛石砌体的第一皮及转角处、交接处和洞口处选用较大的平毛石砌筑。
（5）毛石砌体的灰缝铺设厚度按规定取20～30mm，砌筑砂浆饱满，石块间较大的空隙充填砂浆，后用碎块或片石嵌实，石块间不能相互接触。
（6）所有石块均应分层砌筑，以2～3层砌块组成一工作层，每一工作层的水平缝应大致找平，各工作层竖缝应相互错开，不得贯通，每日砌筑高度控制在1.2m以内。
（7）采用水泥砂浆抹面及勾缝防渗，砂浆采用细砂，并且水灰比控制在1：1～1：2之间；水泥采用标号不低于425#普通硅酸盐水泥；勾缝砂浆要单独拌制，严禁与砌体砂浆混用。
（8）在勾缝砂浆凝固前应将外露缝勾好，做到平顺密实，勾缝深度不得小于20mm，抹面应平整、压光。
清缝要在砌筑24h后进行，缝宽不小于砌缝的宽度，缝深取2倍的缝宽，勾缝前要将槽缝冲洗干净，不能留有灰渣和积水，并保持缝面湿润。
（9）当抹面和勾缝砂浆初凝后，砌体表面刷洗干净，用浸湿草帘覆盖保持21天。
砌体养护应在砌筑完成后12～18h内及时进行，并经常洒水保持砌体和外露面的湿润。
养护时间为：水泥砂浆砌体一般为14天，混凝土砌体为21天。
养护期间要避免砌体被碰撞和振动。
4. 施工质量控制（1）按规定对砌石工程的毛石进行物理力学和外型尺寸的检查，凡不符合规定的材料一律不得使用。
（2）用于砌石的水泥、水及砂和砾石等原材料按监理人的指示、规定进行质量检查。
不符合规定的材料不能用。
（3）水泥砂浆的抗压强度应满足施工图纸的要求。
每200m3砌体取28天龄期的成型试件一组3个进行抗压实验。
（4）砌体的砌筑面要平整，勾缝质量、石块嵌挤的紧密度、缝隙砂浆的饱满度等要满足规范的要求。
9.2砌砖工程砖砌体结构主要为主、副厂房墙体结构。
砖砌体工程为收尾工程，此部分工程施工质量将关系到整个工程是否能顺利竣工、交付使用。
9.2.1材料要求1、砖：按施工图纸要求选用砖的品种和标号。
2、砌砖砂浆（1）采用的水泥、砂和水符合设计要求或相关规程规范。
（2）生石灰：熟化成石灰膏时，用网过滤，使其充分熟化，熟化时间不得少于7天。
（3）砂浆：符合施工图纸规定的强度等级及稠度要求，保水性能好（分层度不大于20mm），拌和均匀。
砂浆的配合比应经试验确定，满足要求。
砂浆采用砂浆搅拌机拌和，拌和时间从投料完算起不少于2min，随拌随用。
9.2.2砖砌体砌筑程序砖砌体砌筑施工程序见框图9—1。
砖砌体砌筑施工程序框图9—19.2.3砌筑施工1、砌筑方法及工艺（1）根据设计强度标号和施工和易性要求，试验室按规范取样作试验，优化选择砂浆配合比；现场采用强制式浆搅拌机拌制，保证各项性能满足规范及设计要求。
（2）施工前1～2天，将砌砖浇水湿润。
普通砖、多孔砖含水率为10％～15％（含水率以水重占干砖重的百分数计）。
（3）埋入砌砖中的拉结筋，应安平直到位，其外露部分在施工过程中不得任意弯折。
砌砖体的灰缝横平竖直，厚薄均匀，并填满砂浆。
砌砖体尺寸和位置的允许偏差，不超过规范要求。
（4）烧结普通砌砖体上下错缝、内外搭接。
实心砌砖体采用一顺一丁，梅花丁或三顺一丁的砌筑形式，砖柱不得采用包心砌法。
（5）砌砖体水平灰缝的砂浆饱满，实心砌砖体水平灰缝的砂浆饱满度不低于80％，竖向灰缝采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝。
砌砖体的水平灰缝宽度为10mm左右，一般控制在8～12mm。
（6）砌砖体的转角处和交接处同时砌筑，对不能同时砌筑而又必须留置的临时间断处，砌成斜搓。
普通实心砖砌体的斜槎长度不小于高度的2／3，多孔砖砌体的斜搓长高比按砖的规格尺寸确定，外墙转角处严禁留直槎。
（7）砌砖体接槎时，将接槎处的表面清洗干净、充分湿润，填实砂浆，保持灰缝平直。
（8）每层承重墙的最上一皮砖、梁垫下面、砌体的台阶水平面和砌砖体的挑出层(挑檐、腰线等)中，都应采用整砖丁砌层砌筑。
框架结构房屋的填充墙，与框架中预埋的拉结筋连接。
（9）施工中需在砖墙中留置的临时洞，其侧边离交接处的墙面不小于500mm；洞口顶部设置过梁。
（10）砖墙上升速度不超过 1.5m/天。
砌筑完成后，墙体垂直度和墙面平整度要符合规范和设计要求。
2、质量控制（1）按监理人指示，定期检查砂浆材料的配合比；同品种、同标号砂浆试块的平均强度不小于砂浆强度的标准值。
（2）任意一组试块的强度不小于0.75砂浆强度的标准值。
（3）砌砖体上下错缝应符合下列规定：砖柱、垛无包心砌法；窗间墙及清水墙面无通缝；混水墙每间4～6皮砖的通缝不超过3处。
（4）砌体砂浆饱满度的检查应符合技术规范要求。
砌砖体砖、缝平直，每处接槎部位水平缝厚度小于5mm或透亮的缺陷不超过10个。
（5）预埋的拉结筋应符合施工图纸的要求，留置间距偏差不超过3皮砖。
（6）留置构造柱位置正确，残留砂浆清理干净。
（7）清水面墙组砌正确，刮缝深度适宜，墙面整洁。
砌砖体位置尺寸允许偏差应符合设计及规范要求。
9.3屋面工程9.3.1构筑物屋面装修屋面装修主要包括屋面防水和保温隔热工程。
1、屋面防水施工屋面防水结构为一般采用刚性防水屋面。
施工前，用细石砼对屋面板进行灌缝处理，清洗湿润基面后浇一层素水泥浆并找平，再用沥青防水卷材设置浮筑层。
接着进行刚性防水层施工。
在砼层中偏上部位安置Ф4@200的钢筋网,保护层不小于1cm，绑扎钢筋搭接长度大于25cm，细石砼浇筑厚度为4cm。
细石砼在浇筑前进行如下防水措施处理：掺入水玻璃、少量矾土水泥和二水石粉，并控制水灰比。
外加剂的掺入可提高细石砼的密实性和抗裂性。
细石砼初凝前用铁滚辗压表面，压出水；初凝后加干水泥，待收水后用铁板压平，盖席浇水养护，以提高面层密实性和避免表面干裂。
防水层的细石砼采用砼搅拌机拌和、机械振捣。
刚性防水层设分仓缝，每仓面积为15～25m2左右，缝间距3～5m，缝宽20～40mm。
分仓缝位置设在屋面板的支座轴线处和支承屋面板的墙和大梁上部，缝内用油膏嵌缝。
最后用10mm厚1：2.5水泥砂浆抹面压光。
施工时设置自由落水挑檐。
将细石砼内的钢筋网片支模挑出1／4砖再下弯15cm，并设置浮筑层和浇筑细石砼，最后抹水泥砂浆滴水线。
对于山墙、女儿墙部位，将细石砼防水层直接引伸到垂直墙面上，砖墙挑出1／4砖，抹水泥砂浆滴水线，泛水高度大于150mm，细石砼内的钢筋网片同时上弯。
女儿墙的外排水，采用侧向排水；在接缝处嵌油膏，上面再贴一段油毡或玻璃布刷防水涂料，铺入管内不少于50mm。
2、屋面隔热、保温处理隔热处理采用在刚性防水层上铺设架空板。
支座采用强度为M5的水泥砂浆砌筑；按设计要求留变形缝；缝隙采用水泥砂浆嵌填。
9.3.2变形缝的处理砖墙伸缩缝做成平头缝。
外墙外侧用沥青麻丝油膏塞缝；内墙用木条盖缝。
所有塞缝、盖缝材料构造都应保证结构伸缩时不导致破坏。
地面砼沉降缝采用纵向平头缝，缝距3～6m。
横向设置假缝，间距6～12m，假缝宽5～20mm，开缝高度为垫层厚度的1／3，缝内填充水泥砂浆。
屋顶伸缩缝用沥青麻丝和油膏嵌缝，并作泛水处理。
沉降缝的盖条缝及调节片的构造施工，要利于构筑物在水平方向和垂直方向自由变形。
考虑到沉降对屋面泛水带来的影响，屋顶沉降缝可用镀锌铁皮做调节片，以利沉降和换修。
