格力螺杆式水冷冷水机组(R22)

产品简介我公司的螺杆系列制冷机组设备有着40多年的设计和制造经验，在制冷的多个领域始终处于国内潮流的引领者。

螺杆系列冷水机组是以R22/R717为制冷剂，用以提供各类建筑物的空气调节以及其它生产工艺所需的低温水。

可广泛应用在宾馆、饭店、医院、剧院、商场、体育场馆、纺织厂、仪器仪表、机电设备的冷却、生产车间等场所螺杆式冷水机组主要由螺杆式制冷压缩机组、冷凝器、蒸发器以及必需的控制设备等组成一个完整的制冷装置。

冷却水及冷冻水进出口均带有配对法兰（螺纹接口除外），以方便用户系统的连接。

机组出厂时已完成全部管路的连接，并已进行测试，用户只要配上冷却水系统、冷冻水系统并加入适量工质和冷冻机油即可使用。

我公司可提供以R22为制冷剂的螺杆式冷水机组、半封闭螺杆式冷水机组以及R717为制冷剂的喷液螺杆式冷水机组。

● 执行标准GB/T18430.1-2001《蒸汽压缩循环冷水（热泵）机组 工商业用和类似用途的冷水（热泵）机组》 GB/T10870-2001《容积式和离心式冷水（热泵）机组性能测试方法》 控制器符合UL （美国）、CE （欧洲）、IEC 等标准。

● 产品优点压缩机采用第三代（III 型）螺杆式压缩机； 喷液螺杆式冷水机组独家采用喷液冷却技术；主机采用SKF 进口滚动轴承，保证最低的摩擦损失和最好的转子配置，效率更高，使用寿命更长； 采用吸排气压差供油，基本排除油泵故障，节省油泵电机功率； 采用约翰克兰或丹东克隆轴封，漏油少；在不同的环境与负荷下，能量可在15%~100%之间进行无级调节，节省运行费用； 油分滤芯可更换，分油效果可达10ppm ；高效膜片式联轴器直联压缩机与电机，自动校中能力强，使用寿命长。

机组配用的冷凝器、蒸发器均采用高效换热管，使机组体积小，重量轻，结构更紧凑。

专业技术人员对系统合理的、优化设计。

● 型号表示方法1000IIILSBLG—半封闭螺杆式冷水机组压缩机类型：III 、II －表示III 、II 型压缩机，I 型不表示W-F F LSLG 名义工况制冷量：用数字表示,单位kW控制方式： W—微机控制，非微机控制不表示型式：LSLG—开启螺杆式冷水机组机组类型(1)：F—防爆型，非防爆不表示PLSLG—喷液螺杆式冷水机组制冷剂种类：A －氨、F －氟利昂、半封闭不表示螺杆冷水机组的名义工况：指冷却水进水温度为30℃、出水温度为34℃； 冷冻水进水温度为12℃、出水温度为7℃。

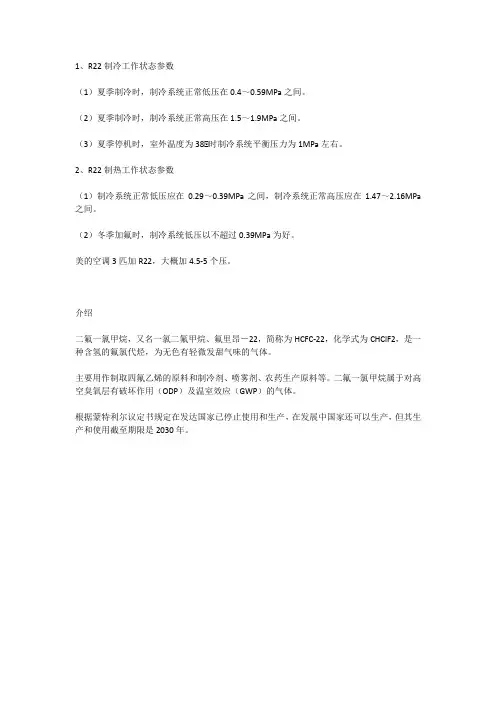

1、R22制冷工作状态参数
（1）夏季制冷时，制冷系统正常低压在0.4～0.59MPa之间。

（2）夏季制冷时，制冷系统正常高压在1.5～1.9MPa之间。

（3）夏季停机时，室外温度为38℃时制冷系统平衡压力为1MPa左右。

2、R22制热工作状态参数
（1）制冷系统正常低压应在0.29～0.39MPa之间，制冷系统正常高压应在1.47～2.16MPa 之间。

（2）冬季加氟时，制冷系统低压以不超过0.39MPa为好。

美的空调3匹加R22，大概加4.5-5个压。

介绍
二氟一氯甲烷，又名一氯二氟甲烷、氟里昂－22，简称为HCFC-22，化学式为CHClF2，是一种含氢的氟氯代烃，为无色有轻微发甜气味的气体。

主要用作制取四氟乙烯的原料和制冷剂、喷雾剂、农药生产原料等。

二氟一氯甲烷属于对高空臭氧层有破坏作用（ODP）及温室效应（GWP）的气体。

根据蒙特利尔议定书规定在发达国家已停止使用和生产，在发展中国家还可以生产，但其生产和使用截至期限是2030年。

水冷螺杆冷水机组 培训资料
产品概要–工作原理
压缩机
℃
35℃
蒸发器
冷凝器
7℃
膨胀阀 水冷冷水机组制冷原理图
30℃
2
螺杆式冷水机组的特点
水冷螺杆机组冷量范围（35TR-1000TR） 螺杆压缩机（使用高效半封闭式双螺杆压缩机 蒸发器为干式壳管式蒸发器 结构从单机头到四机头（分为立式和卧式） 采用热力膨胀阀节流。 PLC可编程控制器控制。 工况含盖，标准空调工况和蓄冰工况，同时可以附加部分 或全热回收功能。 分段或多级连续容量调节，满足不同符合工况，实现精确 控温。制冷剂可选用R22,R407C.
普通金属丝
SUS403（1式
oil
改进后的回油方式
5
产品概要 – 产品结构
机组主要由高效双螺杆式压缩机、壳管式蒸发器、壳管式冷凝器、热力膨 胀阀、
低压电器及控制器、及结构件构成。
6
产品概要 – 产品结构 –壳管式冷凝器
R22气体 进口
◆ 高效换热管 ◆ 管内走水、管外走氟
3
产品概要–产品结构–螺杆式压缩机
油分离器 转子 轴承
电机
◆ 组 件：电机(绝缘等级F)、轴承（航空级）、转子、油分离器及能调机构； ◆ 冷量范围：100~1500kw，COP范围5.5以下； ◆ 特 点：工作范围中等、结构简单、耐液击、效率高、排气脉动小，能调范
围大（25%~100%）
4
产品概要–产品结构–螺杆式压缩机油分离器
11
满液式蒸发器
铜管束
液体制冷剂 进入蒸发器
冷冻水进水 液体分配器
气液分离板
节流机构
12
冷凝器
导流板
高压制冷剂蒸气 进入冷凝器

KN-440WSCD
50Hz
50WSCS
60WSCS
70WSCS
80WSCS
80WSCS
cooling capacity
Btu/h
540778
588574
685190
792048
1071655
1290833
1537324
1729191
1905012
2092441
2233780
839161
1179878
1284005
1494649
1728167
2124191
2559476
3074990
3436191
3797734
4182150
4467902
Kal/h
136199
148237
172571
199484
269905
325107
387188
435512
479794
526999
562597
211350
297163
167
199
222
250
276
295
蒸发器
款式 Style
高效能内螺纹铜管壳管式High Effective Inner Grooved Copper Pole Condenser Made In Kobe
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
压力损失The Pressure Loss of Cooling Water

目录珠海格力电器简介.................................................................................................................................质量体系..................................................................................................................................................制造商资格声明.....................................................................................................................................设计方案.........................................................................................................................................一、空调计算参数........................................................................................................................二、空调使用区域设计负荷......................................................................................................三、空调系统设计说明及设备选型.........................................................................................四、产品概述 ................................................................................................................................五、格力中央空调施工方案......................................................................................................六、售后服务承诺书 ...................................................................................................................七、湖南螺杆机部分用户 ........................................................................................................珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。

r22冷媒工作压力R22冷媒是一种常用于制冷和空调系统中的氟氯烃类制冷剂。

R22冷媒工作压力受多种因素的影响，包括温度、系统设计和环境条件等。

下面将详细介绍R22冷媒的工作压力及其相关参考内容。

从热力学角度来看，制冷剂的工作压力与其蒸发温度和冷凝温度紧密相关。

R22冷媒的蒸发温度和冷凝温度的参考值可以由R22冷媒的压力-温度图表确定。

以下是R22冷媒在不同温度下的工作压力的参考内容：1. 蒸发温度：R22冷媒的蒸发温度通常在-40℃至10℃之间。

具体的工作压力取决于蒸发器的设计和系统要求。

例如，在蒸发温度为-10℃时，R22冷媒的工作压力可以在0.83至1.46兆帕（MPa）之间。

2. 冷凝温度：R22冷媒的冷凝温度通常在30℃至65℃之间。

根据冷凝器的设计和系统要求，R22冷媒在不同冷凝温度下的工作压力也有所不同。

例如，在冷凝温度为45℃时，R22冷媒的工作压力可以在1.91至4.59兆帕（MPa）之间。

需要注意的是，这些压力数值仅为参考，具体数值可能因为系统不同而有所差异，如系统的结构、冷却负荷、换热器的性能等。

此外，R22冷媒的工作压力还受环境条件的影响。

例如，在高海拔地区，由于气压的降低，R22冷媒的压力也会相应降低。

因此，在设计和操作R22冷媒的系统时，需要根据当地的环境条件进行调整。

此外，从环保的角度来看，R22冷媒已经逐渐被替代为更环保的冷媒，如R410A。

因此，在设计新的制冷和空调系统时，更推荐使用更环保的冷媒。

总之，R22冷媒的工作压力是一个重要的参数，它受温度、系统设计和环境条件等多种因素的影响。

在设计和操作R22制冷系统时，确保工作压力在合理范围内，可以保证系统的正常运行和高效性能。

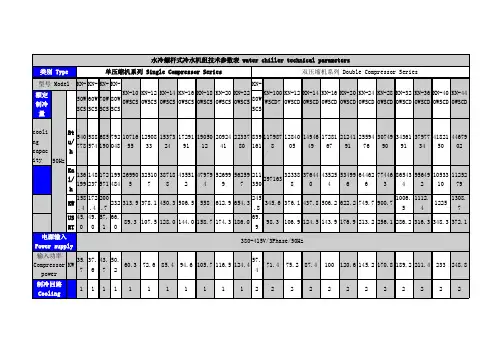

2、 产品性能参数表
型号
制冷量
kW
制热量
kW
噪声
dB(A)
R22 充注量
kg
电源
额定
制冷
kW
功率
制热
kW
额定
制冷
A
电流
制热
A
尺寸（mm） （宽×深×高）
压缩机
防水等级
气候类型
连
气管
mm接液管来自mm管连接方式
净重
kg
推荐电源线
mm2×根
GMV-R100W/H-N5 GMVL-R100W/H-N5
10.0 11.0/－
Φ25.4 Φ12.7 钎焊连接
260 4.0×5
数码涡旋×1+定速涡旋×1
Φ25.4 Φ12.7 钎焊连接
260 4.0×5
注： ① 本机组设计执行标准 GB/T 18837-2002。 ② 单冷机（GMVL 型）无制热运行参数。 ③ 规格参数会因产品改进有所变动，具体参数请以机组上的铭牌参数为准。 ④ 噪音是在半消音室的测量值，实际运转时由于环境的改变会稍微高点。 ⑤ 表中 R22 制冷剂充注量为室内外机无垂直落差并且没有考虑连接管路时的数据，实际安装时要根据实
际情况追加制冷剂充注量。 ⑥ 导线截面积仅适用于最长 15 米的距离范围，如距离超过 15 米，必须相应地增大导线截面积以免电流
过载烧断导线。 ⑦ 本机组室外风机不带静压，如需要室外风机带静压，请在订单中特别注明。
型号
制冷量
kW
制热量
kW
噪声
dB(A)
R22 充注量
kg
电源
额定 制冷
kW
功率
制热
kW

安装使用说明书螺杆式水冷冷水机组珠 海 格 力 电 器 股 份 有 限 公 司为了正确使用本产品，请在使用前仔细阅读本使用说明书，并妥善保存以供今后参考。

适用机型：LSBLG190H、LSBLG260H LSBLG290H、LSBLG325H LSBLG370H、LSBLG430H LSBLG480H、LSBLG550H LSBLG650H、LSBLG780H LSBLG850H、LSBLG960H LSBLG1160H、LSBLG1260H LSBLG1360H、LSBLG1560H LSBLG1700H、LSBLG1900HLSBLG180H/Nb、LSBLG210H/Nb LSBLG240H/Nb、LSBLG300H/Nb LSBLG340H/Nb、LSBLG380H/Nb LSBLG450H/Nb、LSBLG500H/Nb LSBLG580H/Nb、LSBLG640H/Nb LSBLG680H/Nb、LSBLG760H/Nb LSBLG880H/Nb、LSBLG1000H/Nb LSBLG1160H/Nb、LSBLG1280H/Nb LSBLG1400H/Nb、LSBLG1500H/Nb为了让用户能正确使用螺杆式水冷冷水机组，达到预期的运行效果，请仔细阅读本使用说明书。

读本说明书前特作以下说明：(1).本使用说明书适用于格力螺杆式水冷冷水机组，包括机组安装、使用、操作和维护。

有关微机控制使用说明详见格力《螺杆机按键显示器通用操作说明书》或《螺杆机触摸屏通用操作说明书》。

(2).机组安装使用前务必熟读本说明书，若有问题或不明之处，请与我公司商用空调经营部联系。

(3).为了保证您能安全使用本系列机组，请遵照《安全警示》的要求，务必按照这些要求执行。

(4).运行中务必做好运行记录，以备随时了解机组的使用状况及事后故障原因分析。

(5).请将本说明书务必保存在直接担任运行操作者和维护者手中。

(6).万一发生故障不能运行，请按下述要领尽快与我公司商用空调经营部联系。

螺杆式水冷冷水机组工作原理一、前言随着现代工业的不断发展，各种机械设备的使用越来越普遍，而这些机械设备在运行过程中往往会产生大量的热量，这些热量如果不能及时散发出去会对设备的正常运行造成影响。

因此，在工业生产中，需要使用一种能够快速降温的设备来保证机械设备的正常运行。

螺杆式水冷冷水机组就是一种非常常见的降温设备。

二、螺杆式水冷冷水机组的组成螺杆式水冷冷水机组由压缩机、冷凝器、蒸发器和控制系统四个部分组成。

1.压缩机压缩机是整个系统的核心部件，它负责将低温低压的制冷剂气体压缩成高温高压气体。

在螺杆式水冷冷水机组中，通常采用双螺杆或单螺杆压缩方式，其特点是结构简单、噪音小、运行平稳等。

2.冷凝器在压缩机将制冷剂气体压缩成高温高压气体后，需要将其通过冷凝器散发出去。

冷凝器是螺杆式水冷冷水机组中的重要组成部分，它通过与外界的热交换来将高温高压气体冷却成高压液体。

3.蒸发器蒸发器是螺杆式水冷冷水机组中的另一个核心部件，它通过与外界的热交换来将低温低压的制冷剂液体转化为低温低压气体。

在螺杆式水冷冷水机组中，通常采用板式或壳管式蒸发器。

4.控制系统控制系统是整个系统的大脑，它负责监测和控制整个系统的运行状态。

在螺杆式水冷冷水机组中，通常采用微电子控制技术来实现对整个系统的自动化控制。

三、螺杆式水冷冷水机组工作原理1.循环过程当整个系统启动后，压缩机开始工作，将低温低压的制冷剂气体经过双螺杆或单螺杆压缩成高温高压气体，然后将其送入冷凝器中。

在冷凝器中，制冷剂气体与外界的热交换，将高温高压气体冷却成为高压液体。

随后，高压液体经过膨胀阀进入蒸发器中，在蒸发器中与外界的热交换，将低温低压的制冷剂液体转化为低温低压气体。

最后，低温低压气体再次进入压缩机进行循环。

2.制冷剂选择在螺杆式水冷冷水机组中，制冷剂的选择非常重要。

常用的制冷剂有R22、R407C、R410A等。

其中，R22是一种传统的制冷剂，在使用过程中会对臭氧层造成破坏；而R407C和R410A是两种新型环保型制冷剂。

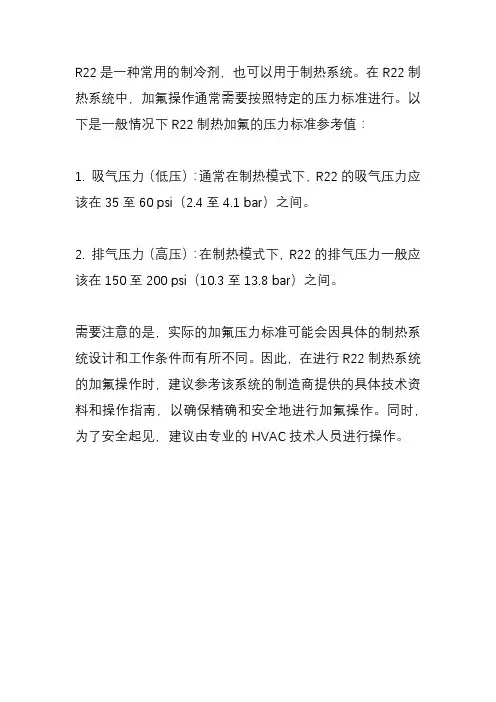

R22是一种常用的制冷剂，也可以用于制热系统。

在R22制热系统中，加氟操作通常需要按照特定的压力标准进行。

以下是一般情况下R22制热加氟的压力标准参考值：
1. 吸气压力（低压）：通常在制热模式下，R22的吸气压力应该在35至60 psi（
2.4至4.1 bar）之间。

2. 排气压力（高压）：在制热模式下，R22的排气压力一般应该在150至200 psi（10.3至1
3.8 bar）之间。

需要注意的是，实际的加氟压力标准可能会因具体的制热系统设计和工作条件而有所不同。

因此，在进行R22制热系统的加氟操作时，建议参考该系统的制造商提供的具体技术资料和操作指南，以确保精确和安全地进行加氟操作。

同时，为了安全起见，建议由专业的HVAC技术人员进行操作。

水冷冷库螺杆机参数
水冷冷库螺杆机是一种具有高效、可靠、经济和环保性能的无粉
尘冷库空调设备。

主要由空调系统和储存系统组成。

它采用水冷技术，将低温的水分布在设备的各个部分，既提供了出色的冷却效果，又大
大节能，从而满足不同类型冷库的不同需求。

水冷冷库螺杆机常见参数包括:装机容量、制冷容量、额定电压电
流以及外形尺寸(含净重)等。

1. 装机容量：水冷冷库螺杆机的装机容量一般为0.5kW~800kW，
并可根据实际需求定制。

2. 制冷容量：水冷冷库螺杆机的制冷容量一般为7kW·h/m3～
42kW·h/m3，可根据实际应用情况调节。

3. 额定电压电流：水冷冷库螺杆机的额定电压一般为3N-
380V/50Hz，额定电流一般为7A~83A。

4. 外形尺寸(含净重)：水冷冷库螺杆机产品外形尺寸，一般为长750mm、宽835mm、高573mm，净重约120kg～220kg。

此外，水冷冷库螺杆机还具备以下特点和优势：
1. 无粉尘：水冷冷库螺杆机采用水作为冷却媒介，空调系统无粉尘，没有粉尘污染，卫生利于环境。

2. 效率高：水冷冷库螺杆机的制冷效率高，采用冷、热水循环分流，可实现更高的制冷效果，满足客户的制冷需求。

3. 经济可靠：水冷冷库螺杆机采用水作为冷却媒介，低耗能，使
用成本低，且性能稳定可靠，保证了冷库空调设备的正常运行。

4. 环保可用：水冷冷库螺杆机系统采用水冷技术，空气中不会排
放任何有毒有害气体，对环境没有任何污染，是绿色环保的空调设备。

各厂家螺杆式水冷冷水机组比较
YORK水冷冷水机组：
YCWS系列：半封闭双螺杆，干式蒸发器，双机头，最简易文本显示器，R22或407C，冷量范围：100~180t；YEWS系列：半封闭双螺杆，满液式蒸发器，双机头，简易文本显示器，R22冷量范围：100~200t；
YS系列：敞开双螺杆，满液式蒸发器，单机头，触摸屏显示器，R22冷量范围：140~546t(R134a也可以做)；
MCQUA Y水冷冷水机组：
PES单螺杆式：开启式单螺杆，式蒸发器，机头，液晶显示显示器，，冷量范围：270~820t；
WHS单螺杆式：半封闭单螺杆、式蒸发器，机头，中文触摸显式屏，冷量范围：72~322t；
PFS单螺杆式：StarGate半封单螺杆压缩机、满液式蒸发器，多机头，中文触摸显式屏，134A,冷量范围：106~440t；WMD水冷单螺杆：Frame 4 半封闭单螺杆、满液式蒸发器、电子膨胀阀、多机头，中文触摸显式屏、冷量范围：156~446t；PFSXE单螺杆式：半封闭单螺杆、满液式蒸发器、。

（六）机组水系统及水管的配接
筑龙网
1、冷冻水管必须保温，以防止冷量、热量损失和凝结水形成。
2、为保证水质，进水管上须安装水过滤器。
3、接管的接口尺寸应符合要求（见机组性能参数表）。 4、机组供水系统要安装膨胀水箱，水箱要位于系统的最高位置。以保持自动排气功能
并具备间接给水及冷冻水系统的膨胀收缩作用。并安装自动排气阀、水泵和水流开关。
（三）机组搬运
机组到达安装位置后，在吊运过程中，须小心操作，以免伤及设备。尤其不能损坏压 缩机、控制系统和管路系统等。在起吊绳索与机组接触的地方，要放置垫块；对重量较重 的机组，在机器顶部之上的吊索之间要加支撑杆，以减轻吊索对机组的压力。搬运时，宜 采用叉车或吊车；吊装中，吊索与机组应连接牢固，机组平稳无倾斜，同时确保吊索不与 侧面热交器、面板和顶部接触。
筑龙暖通
筑龙网
水冷冷水机组 使用说明书
1
水冷冷水机组使用说明书
筑龙网
目录
筑龙暖通
一、 概述…………………………………………………1 二、 机组型号说明………………………………………1 三、 工作原理及技术参数………………………………1 四、 机组安装及使用要求………………………………4 五、 机组操作方法………………………………………7 六、 故障分析与排除……………………………………10
有无明显的损坏。
机组安装前应进行开箱验收，验收项目如下： 1、检查下列随机文件是否齐全。 1）合格证 2）使用说明书 3）保修单 4）装箱单 2、根据以上文件核对设备型号、规格及附件。 3、检查机组且有无损坏，零部件是否齐全。
4、设备充填的制冷剂有无泄漏。
在检查中发现损坏或有疑问请及时向本公司有关办事处或本公司说明，以便及时妥善

格力满液式水冷螺杆式冷水机组产品产品介绍和说明
一、产品特点：
1.高效节能：格力满液式水冷螺杆式冷水机组采用高效节能的满液式设计，水蒸发冷却器在冷却水系统中起到降温的作用，提高制冷效率，节约能源。

2.环保节能：机组采用无CFC制冷剂，具有零直排制冷剂的特点，符合环保要求。

3.控制精确：机组采用先进的PLC控制系统，可以精确控制制冷剂的流量、温度和压力，实现高效稳定的制冷效果。

4.操作简便：机组配有液晶触摸屏，操作界面简洁明了，可以设置温度、湿度等参数，还可实现远程控制和实时监测。

5.可靠耐用：机组采用进口的高效螺杆压缩机和优质的传热设备，寿命长、运行可靠。

6.安全保障：机组具备多重保护功能，如高低压报警、过载保护等，确保设备正常运行，保护系统安全。

二、工作原理：
机组的基本组成部分包括压缩机、冷凝器、蒸发器、膨胀阀和冷却水系统。

制冷剂在蒸发器中通过与冷却水接触而蒸发，吸收热量，然后被压缩机抽回，压缩，提高温度和压力，接着被送至冷凝器，在冷却水的散热作用下，制冷剂冷凝释放出的热量，使得制冷剂重新成为液体状态，循环往复实现制冷。

三、应用领域：
总结起来，格力满液式水冷螺杆式冷水机组是一种高效、节能、环保的冷却设备，具有多重特点，如高效节能、环保节能、控制精确、操作简便、可靠耐用、安全保障等，适用于各种大型场所的空调系统，提供稳定的制冷效果，帮助用户降低能耗，实现节能减排的目标。

第二章 LH系列螺杆式水冷冷水机组(R22)之南宫帮珍创作一、二、产物概述1、产物特点：在水冷冷水机市场上, 效率和运行本钱越来越为人们所关注, 格力螺杆式水冷冷水机组高效节能, 运行稳定可靠, 还可以选择附加热回收功能, 在制冷运行的同时, 可免费提供最高55℃的生活热水, 不附加消耗能源.在名义工况下的制冷量范围为：190～1700KW, 可广泛适用于各类办公楼宇、医院、学校、商场, 也可应用于生产工艺流程的降温.◆采纳满液式蒸发方式A、蒸发器中的制冷剂分布更均匀,温度场优化换热效率更高.B、满液式蒸发器, 年夜幅度地提高了机组的蒸发温度, 提升了机组的换热效率.C、通过与高性能高可靠性的专用螺杆压缩机的搭配, 年夜年夜提升了机组的制冷量和能效比.D、热回收时利用制冷发生的余热制取热水, 能源利用效率更高, 减少了能源消耗和对环境的热污染.E、热回收器内置于壳管冷凝器中,不附加占用空间, 外形简洁美观.F、热回收器内采纳高效换热铜管,抗腐蚀性能强, 保证生活热水的清洁卫生.满液式蒸发方式效果图◆新型节流A、自动计算最佳能效比值, 并快速调节实际值, 按需输出进一步优化控制逻辑.B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变动.C、机组的部份负荷效率始终坚持最高, 运行范围更宽.◆多机并联、部份负荷效率更高A、由于年夜部份运行时间处于非设计工况, 在选择冷水机组时应注意：它不单要满足满负荷的设计要求, 而且在较低负荷时, 以及冷却塔水温较低时也能高效运行, 相同满负荷能效比的冷水机组, 在部份负荷运行费用有时会相差10%以上.B、部份负荷综合值（IPLV）真实有效反映部份负荷的性能指标.C、格力满液式多机并联技术, 可设置双机并联运行, 也可设置单机自力运行, 部份负荷运行时效率更高, IPLV值可高达7.5.部份负荷效果图◆容量调节与机组负荷匹配A、可根据用户需求进行有级或无级容量调节.B、压缩机在最小负荷位置启动, 可对制冷量进行无级调节.C、无级滑阀调节强制输气, 与实际负荷完全匹配.2）高可靠性◆严格实验流程A、螺杆机组在线检测时, 通过具有业内最先进的在线检测系统（合肥机械研究所研制的, 具有条形码管理系统以及采纳电脑全自动检测及判定的超年夜型在线检测系统）.B、严格依照国标GB/T10870、GB/T18430等的要求执行.测试图◆可靠的回油系统A、专门针对满液式冷水机组系统, 设置低油位呵护控制, 完全根绝了压缩机少油损坏的可能性.B、机械分离和吸附分离相结合的一次及二次油分, 保证了油的高效分离.3）黑色图象显示控制中心◆黑色显示中心（用户选配项）A、年夜屏幕的全中文液晶显示（具有模式、时间、温度、状态、曲线、调试参数、故障信息等显示、设置、查询功能）.B、机组电源、运行、故障显示.C、冷冻水、冷却水进、出水温度显示.D、压缩机、蒸发器、冷凝器运行状态显示界面.黑色显示界面◆功能控制中心A、低卸载启动功能、压缩机无级容量调节功能.B、最短运转时间限制功能、按时开关机功能、压缩机油加热器控制功能.C、记忆功能、自动控制冷冻水泵、冷却水泵、冷却塔风机运行功能.4) 远程控制与集中控制中心（用户选配项）◆远程控制中心A、图形静态方式显示运行数据, 界面友好、直观.B、多机远程控制, 可同时控制8台螺杆式冷水机组主机.C、可通过MODBUS将螺杆机主机嵌入楼宇智能年夜厦BAS系统.D、可接入楼宇自动化管理系统.◆集中控制中心A、集中控制中心可对冷水机组、冷水机组电动碟阀、冷却水泵、冷冻水泵、冷却塔电动蝶阀、冷冻水主管供/回水温度, 冷却水主管供/回水温度, 膨胀水箱液位、压差旁通阀等进行智能控制, 根据末端设备负荷的变动自动控制水泵、冷却塔及冷水机组的启停和运行台数, 并尽可能让整个机房系统运行在高效节能状态,实现无人机房.B、集中控制中心能全面监控机房设备的运行状态, 具有自诊断和现场诊断功能, 能显示系统的相关运行状况及告警信息.C、集中控制中心：具有良好的中文人机把持界面, 能提供各项警报和文字显示.D、集中控制中心能自动启动和停机, 在设备有损坏时自动启动备用设备, 采用呵护办法, 保证整个系统的平安运行.E、集中控制中心能即时读取冷水机组的运行负荷、温度等参数；能够通过编程实现特定的把持法式, 可设置分歧权限级另外把持密码, 具有自动存储档案数据及设备记录的功能.F、智能化控制系统接口, 可与国际名牌厂家BAS智能化系统通讯（具RS485接口）.2、产物命名规则型号示例：LSBLG430HR暗示名义制冷量为430kW的满液式半封闭双螺杆带热回收功能水冷冷水机组.三、产物的性能与规格1、产物外形图(触摸屏需独自定购)LSBLG190H LSBLG290H LSBLG325H LSBLG430HLSBLG480H LSBLG550H LSBLG650HLSBLG780HLSBLG850HLSBLG960H LSBLG1160H LSBLG1360HLSBLG1560H LSBLG1700H2、产物性能参数表1）螺杆式水冷冷水机组说明：①机组按GB/T18430.1-2007标准设计、制造、检验.②主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口, 其交流接触器由用户自备.③具体的机组参数以产物铭牌为准.④如有特殊要求, 可联系格力本地销售公司.名义制冷工况工作范围2）螺杆式水冷冷水热回收机组热回收技术就是将冷水机组向年夜气中排放的冷凝废热收集起来, 制成热水, 从而在某些应用场所到达节能的目的.热回收一般有两种模式：一种是部份热回收, 也称显热回收, 其特点是热回收量比例较小, 回收温度不高, 对机组性能（COP）有增进作用；另一种是全热回收, 也称潜热回收, 其特点是热回收量比例高, 回收温度可根据需求选择, 热水温度要求高时会对机组性能（COP）有负面影响, 但综合考虑系统整体性能仍有节能优势.说明：①以上数据基于部份热回收, 热水温度进/出水温40/45℃.②格力也可提供全热回收或热水温度更高要求机组, 具体参数请联系本地销售公司.③机组按GB/T18430.1-2007标准设计、制造、检验.④主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口, 其交流接触器由用户自备.⑤具体的机组参数以产物铭牌为准.3、产物能力修正三、产物的装置1、装置基础与环境：1) 装置基础◆机组的装置基础必需是水泥或钢制结构, 应能接受机器的运行重量, 且上平面是水平的.机组的装置基础最好能预留排水槽.◆参考机组的装置基础示意图, 在基础上准确地安排◆钢板及防振胶垫, 待机组与地脚螺栓一起装置就位后再二次灌浆.地脚螺栓的装置一般露出装置平面约100mm.机组装置基础示意图元：mm2、外形尺寸与连接尺寸：机组外形及连接尺寸图----单压缩机（LSBLG190H～LSBLG850H）机组外形及连接尺寸图------双压缩机（LSBLG960H～LSBLG1700H）格力螺杆式水冷冷水机组尺寸：单元：mm3、装置及维修空间①留出机组装置、把持、维修所需空间.②机组装置处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采用适当的办法, 尽可能减小噪音和振动.尺寸及运行空间示意图单元：mm4、产物电气装置：机组电源线及断路器的选择说明：①电源线规格是指电缆架空敷设且使用环境温度为40℃时所选用的规格, 断路器为温度40℃时所使用, 断路器为“D”型.如果现场实际装置条件有所改变, 请依照厂家提供的电源线、断路器规格书,酌情考虑降容量使用.②电源线及断路器的选型和本地气候、土壤特性、电缆敷设方式等均有密切关系, 此类机组工程项目通常由设计院进行设计, 最终以设计院按机组最年夜功率（电流）进行计算选型结果为准.5、产物外部接线示意图机组主电源及外接线示意图----LSBLG1160H(含)以下机组机组主电源及外接线示意图----LSBLG1360H(含)以上机组四、供货范围S=标准配置件 O=用户自备件 P=用户选购件。

设备清单及参数产品名称水冷螺杆式冷冻机组(R22制冷剂) 机组型号DCU220WHZ制冷量600000Kcal/h 725KW冷却形式直冷电源3P-380V-50HZ压缩机输入功率165.5KW 额定负载电流275A 外形尺寸长4100mm×宽1500mm×高1900mm配置单名称品牌原产地备注压缩机HANBELL 台湾蒸发器世林博尔（316L不锈钢高效换热管）江苏中港合资冷凝器世林博尔（内螺纹高效换热管）江苏中港合资干燥过滤器ALCO 美国原装进口油分离器世林博尔江苏中港合资热力膨胀阀EMERSON 美国原装进口视液镜ALCO 美国原装进口触摸屏邦普广州PLC 邦普广州电器LG 韩国安全阀CASTEL 意大利原装进口压力控制器鹭宫日本原装进口油压差控制器ALCO 美国原装进口水流量开关靠博上海压力表WINO 台湾安全保护冷媒异常保护、过载保护、超压、逆相保护、压缩机超高温保护、超高压可溶栓保护、漏电保护、油压保护、缺水保护、水泵连锁保护等使用范围蒸发器侧:进水温度12℃，出水温度7℃。

冷凝侧:进水温度为30℃，出水温度为35℃。

设计参数：蒸发温度为2℃，冷凝温度40℃，过冷度为5℃，过热度为5℃。

设备清单及参数水冷螺杆式冷冻机组技术参数表(R22制冷剂)项目 Item型号 Model 单位DCU220WHZ电源 Power supply380V/3N~/50Hz制冷量 Cooling capacity kcal/h600000kW725消耗电力 Power consumption kW165.5运转电流 Running ampere A275能量调节 Capacity control %0~25%~50%~75%~100% 4段容调压缩机 Compressor型式 Type RC2-470B 半封闭螺杆式数量 Quantity1启动方式 Starting method Y-△冷冻油 Refrigeration oil种类 Type B320SH注油量 Quantity L33L制冷剂 Refrigerant种类 Type R22填充量 Quantity Kg200KG控制方式 Control热力膨胀阀蒸发器 Evaporator型式 Type 壳管式进水温度 in water temp℃12出水温度 out water temp℃7冷水水量 Water flow rate m3/h152水管接头 Pipe size DN125冷凝器 Condenser型式 Type 壳管式进水温度 in water temp℃30出水温度 out water temp℃35冷水水量 Water flow rate m3/h190水管接头 Pipe size DN100。

• 蒸发器(制冷水)
机组主要部件 51
• 冷凝器(降温用)
电气控制系统的配电
52
★现场接线电流(MCA)的选定险期限 MCA=1.25×RL
★回路断路器电流(MFA)的选定 MFA≤2.25×RLA RLA：额定线电流
机组系统展示
冷冻水出
53
冷冻水入
冷却水出 冷却水入
运转系统展示（案）
冷却塔
机组多发故障及对应处理和防止 冷却不良
冷却塔散热不良:
78
状况:冷却水回水水温高
可能发生的故障:E6,E3,E5,F3
原因:冷却塔结垢,电机皮 带松脱等!
水量不足: 状况:冷却水进出口温差大>6度以上,高压偏高. 原因:水滤网堵塞A;备用泵逆止阀不良有水分 流(备用泵反转)B
冷凝换热不良: 状况:进出口冷却水温差小而高 压高 原因:冷凝器结垢.
远方操作BMS说明
62
〖选用件〗
1.最多可控８台机组，连接距离小于２000Ｍ 2.可以室内对机组进行设定、操作、监控.
63
操作说明
惠州所产B、D型机整体操作方法一 样;C、E型机一样.但在程序功能上,D、E 型机有部分变动.在以下说明中与以解释.
机组启动要求（全机种）
64
在机组启动时,水流开
机组启动顺序:
新风处理机
２６℃
楼面过道
水冷冷水机
←１２℃
冷水泵
机组运行条件（重要的） 55
安装位置：室内［环境温度<40OC,相对温度<80%］
说明: 1.针对于夏天,主要保护控制元件能正常工作(PC板等) 2.针对于冬天,主要防止结冰冻坏故障, 3.有许多机组安装于楼顶及地下室,需注意通风及防晒
