计算机网络实验 路由配置教学内容

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。

二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。

（2）配置路由器基本参数，包括主机名、密码等。

（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。

2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。

（2）配置接口VLAN，实现不同VLAN之间的隔离。

（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。

3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。

（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。

4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。

（2）配置静态路由，实现特定网络之间的互通。

5. 动态路由配置（1）配置RIP协议，实现网络自动路由。

（2）配置OSPF协议，实现网络自动路由。

6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。

（2）配置策略路由，实现不同数据包的转发。

7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。

（2）配置NAT转换，实现内部网络访问外部网络。

8. 路由器安全配置（1）配置ACL，实现访问控制。

（2）配置IPsec VPN，实现远程访问。

（3）配置端口安全，防止未授权访问。

五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。

实现了不同网络之间的互通，满足了网络需求。

计算机网络实验四_路由器的配置在当今数字化的时代，计算机网络成为了信息传递和资源共享的重要基础设施。

而路由器作为网络中的关键设备，其正确配置对于保障网络的高效运行和数据的安全传输起着至关重要的作用。

在本次计算机网络实验四中，我们将深入探究路由器的配置过程及相关原理。

路由器是一种连接多个网络或网段的网络设备，它能将不同网络之间的数据进行转发，并根据设定的规则选择最佳的路径。

要实现这一功能，我们需要对路由器进行一系列的配置操作。

首先，准备工作必不可少。

在开始配置之前，我们需要确保拥有以下物品：一台路由器设备、用于连接路由器的网线、一台配置终端（可以是计算机）以及相关的配置软件（如 SecureCRT 等）。

接下来，我们通过网线将配置终端与路由器的控制台端口（Console 口）连接起来。

打开配置软件，设置好相应的参数，如波特率、数据位、停止位等，以便能够与路由器进行通信。

登录到路由器后，我们首先要进入特权模式。

在特权模式下，我们拥有更高的权限来进行各种配置操作。

输入“enable”命令，然后输入特权密码（如果设置了的话），即可进入特权模式。

进入特权模式后，接下来就是配置路由器的基本参数。

其中，最重要的是为路由器设置主机名。

一个清晰易记的主机名有助于我们在管理多个路由器时进行区分。

通过“hostname 路由器名称”命令，我们可以为路由器赋予一个独特的名称。

然后是设置路由器的密码。

为了保证路由器的安全性，我们需要设置登录密码。

可以分别设置控制台密码、特权密码和虚拟终端密码。

控制台密码用于通过控制台端口登录时的验证，虚拟终端密码用于通过 Telnet 方式远程登录时的验证。

在网络配置方面，我们需要为路由器的接口分配 IP 地址。

路由器的接口通常分为局域网接口（LAN 口）和广域网接口（WAN 口）。

对于 LAN 口，我们要根据所在网络的网段为其分配一个合适的 IP 地址，并设置子网掩码。

对于 WAN 口，如果是通过静态 IP 方式接入互联网，则需要手动设置运营商提供的 IP 地址、子网掩码、网关和 DNS 服务器地址；如果是通过动态 IP 方式接入（如常见的家庭宽带），则可以让路由器自动获取这些参数。

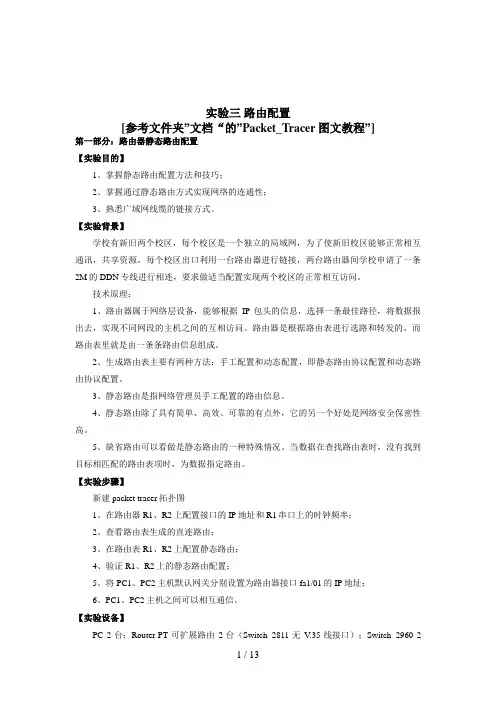

实验三路由配置[参考文件夹”文档“的”Packet_Tracer图文教程”]第一部分：路由器静态路由配置【实验目的】1、掌握静态路由配置方法和技巧；2、掌握通过静态路由方式实现网络的连通性；3、熟悉广域网线缆的链接方式。

【实验背景】学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。

每个校区出口利用一台路由器进行链接，两台路由器间学校申请了一条2M的DDN专线进行相连，要求做适当配置实现两个校区的正常相互访问。

技术原理：1、路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据报出去，实现不同网段的主机之间的互相访问。

路由器是根据路由表进行选路和转发的，而路由表里就是由一条条路由信息组成。

2、生成路由表主要有两种方法：手工配置和动态配置，即静态路由协议配置和动态路由协议配置。

3、静态路由是指网络管理员手工配置的路由信息。

4、静态路由除了具有简单、高效、可靠的有点外，它的另一个好处是网络安全保密性高。

5、缺省路由可以看做是静态路由的一种特殊情况。

当数据在查找路由表时，没有找到目标相匹配的路由表项时，为数据指定路由。

【实验步骤】新建packet tracer拓扑图1、在路由器R1、R2上配置接口的IP地址和R1串口上的时钟频率；2、查看路由表生成的直连路由；3、在路由表R1、R2上配置静态路由；4、验证R1、R2上的静态路由配置；5、将PC1、PC2主机默认网关分别设置为路由器接口fa1/01的IP地址；6、PC1、PC2主机之间可以相互通信。

【实验设备】PC 2台；Router-PT可扩展路由2台（Switch_2811无V.35线接口）；Switch_2960 2台；DCE串口线；直连线；交叉线PC1IP： 192.168.1.2Submask： 255.255.255.0Gateway： 192.168.1.1PC2IP： 192.168.2.2Submask： 255.255.255.0Gateway： 192.168.2.1R1enconfthostname R1int fa 1/0no shutip address 192.168.1.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.1 255.255.255.0clock rate 64000（必须配置时钟才可通信）endR2enconfthostname R2int fa 1/0no shutip address 192.168.2.1 255.255.255.0exitint serial 2/0no shutip address 192.168.3.2 255.255.255.0no shutendR1enconftip route 192.168.2.0 255.255.255.0 192.168.3.2endshow ip routeR2enconftip route 192.168.1.0 255.255.255.0 192.168.3.1endshow ip route第二部分：路由器RIP动态路由配置【实验目的】1、掌握RIP协议的配置方法；2、掌握查看通过动态路由协议RIP学习产生的路由；3、熟悉广域网线缆的链接方式。

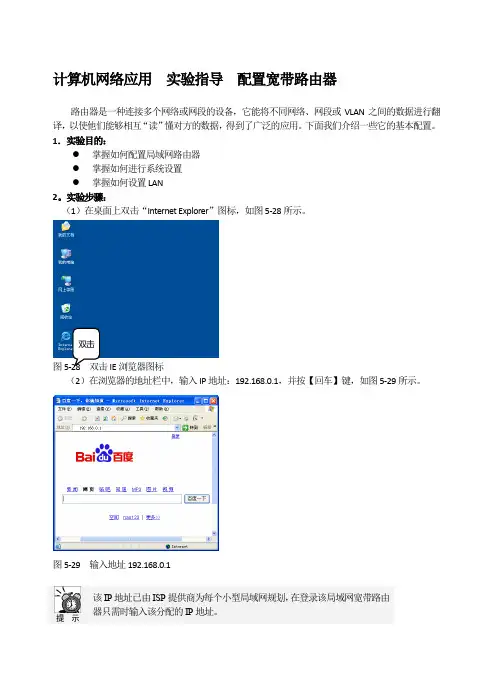

计算机网络应用实验指导配置宽带路由器路由器是一种连接多个网络或网段的设备，它能将不同网络、网段或VLAN之间的数据进行翻译，以使他们能够相互“读”懂对方的数据，得到了广泛的应用。

下面我们介绍一些它的基本配置。

1．实验目的：●掌握如何配置局域网路由器●掌握如何进行系统设置●掌握如何设置LAN2。

实验步骤：（1）在桌面上双击“Internet Explorer”图标，如图5-28所示。

图5-28 双击IE浏览器图标（2）在浏览器的地址栏中，输入IP地址：192.168.0.1，并按【回车】键，如图5-29所示。

图5-29 输入地址192.168.0.1提示该IP地址已由ISP提供商为每个小型局域网规划，在登录该局域网宽带路由器只需时输入该分配的IP地址。

双击（3）在【连接到192.168.0.1】对话框中，输入用户名和密码，并单击【确定】按钮，如图5-30所示。

图5-30 输入用户名和密码提 示 同样，图5-3中所输入的用户名和密码，也是由ISP 服务提供商提供。

（4）选择【WAN 设置】选项，单击【上网方式】后的下拉按钮，然后选择“PPPoE （大部分的宽带网或xDSL ）”方式，并按【确定】如图5-31所示。

图5-31 选择上网方式（5）在该窗口中，启用【河南网通PPoE 】后的【启用】复选框，再输入PPoE 用户名和PPoE 密码，并单击【确定】按钮，如图5-32所示。

输入选择启用图5-32 输入用户名和密码（6）选择【DNS服务器】选项，在【主DNS服务器】后的方框内输入IP地址，如“202.102.224.68”，并单击【确定】按钮，如图5-33所示。

图5-33 输入主DNS服务器IP地址（7）选择【LAN设置】选项，在【设置】标题下，输入IP地址“192.168.0.1”，并单击【确定】按钮，如图5-34所示。

图5-34 配置LAN 选项提 示 该IP 地址为路由器的IP 地址。

（8）选择【设备管理】选项，在【系统设置】下，输入主机名称和网域名称，并将时区选择为（GMT+08：00），单击【确定】按钮，如图5-35所示。

计算机网络实验(4B)实验名称：路由器的基本操作及静态路由配置实验实验目的：了解路由器的基本结构，功能，使用环境以及基本参数的配置。

实验要求：1．配置路由器接口的IP地址。

2．设置静态路由。

3. 测试静态路由：ping IP 地址; trace IP 地址4．写出实验报告实验准备知识：一、实验环境的搭建：•准备 PC 机 2 台，操作系统为 Windows XP ；•准备Huawei S2501E 路由器 3 台；•路由器串口线（2对）•交叉线（或通过交换机的直连线）网线 2条；• Console电缆2条。

步骤：del 删除各个路由器原有的路由表✓第一步：设置Router1[Quidway]SYSNAME R1➢[R1] interface Ethernet 0#设置其IP地址➢[R1-Ethernet0] ip address 10.0.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口！！（对此口配置了IP地址后用此命令）#进入串口Serial0视图➢[R1-Ethernet0] interface serial 0#设置其IP地址➢[R1-Serial0] ip address 20.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R1-Serial0] link-protocol ppp#进入系统视图➢[R1-Serial0] quit#添加静态路由➢[R1] ip route-static 40.1.0.0 255.255.255.0 20.1.0.2 preference 60 ##添加静态路由（R2的以太网接口）[R1] ip route-static 50.1.0.0 255.255.255.0 20.1.0.2 preference 60 #保存路由器设置➢[R1] save#重启路由器➢[R1] reboot✓第二步：设置Router2[Quidway]SYSNAME R2#进入以太网接口视图：➢[R2] interface Ethernet 0#设置其IP地址➢[R2-Ethernet0] ip address 50.1.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口！！！#进入串口Serial0视图➢[R2-Ethernet0] interface serial 0#设置其IP地址➢[R2-Serial0] ip address 20.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R2-Serial0] link-protocol ppp#进入系统视图➢[R2-Serial0] quit#进入串口Serial1视图➢[R2] interface serial 1#设置其IP地址➢[R2-Serial1] ip address 30.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R2-Serial1] link-protocol ppp#进入系统视图➢[R2-Serial1] quit#添加静态路由➢[R2] ip route-static 40.1.0.0 255.255.255.0 30.1.0.2 preference 60 ➢[R2] ip route-static 10.0.0.0 255.255.255.0 20.1.0.1 preference 60 #保存路由器设置➢[R2] save#重启路由器➢[R2] reboot✓第三步：设置Router3[Quidway]SYSNAME R3#进入以太网接口视图：➢[R3] interface Ethernet 0#设置其IP地址➢[R3-Ethernet0] ip address 40.1.0.1 255.255.255.0shutdownundo shutdown #激活此以太网口！！！#进入串口Serial1视图➢[R3-Ethernet0] interface serial 1#设置其IP地址➢[R3-Serial1] ip address 30.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R3-Serial1] link-protocol ppp#进入系统视图➢[R3-Serial1] quit#添加静态路由➢[R3] ip route-static 50.1.0.0 255.255.255.0 30.1.0.1 preference 60 ➢[R3] ip route-static 10.0.0.0 255.255.255.0 30.1.0.1 preference 60 #保存路由器设置➢[R3] save#重启路由器➢[R3] reboot✓第四步：设置主机TCP/IP属性：➢PC1：IP地址：10.0.0.1子网掩码：255.255.255.0默认网关：10.0.0.2➢PC2：IP地址：40.1.0.2子网掩码：255.255.255.0默认网关：40.1.0.1✓第四步：用Ping命令测试结论：整个网络是连通的2个路由器的静态路由表查看路由！！！[R1][R1]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Direct 0 0 10.1.1.1 Ethernet010.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.0/24 Direct 0 0 20.1.1.1 Serial120.1.1.1/32 Direct 0 0 20.1.1.1 Serial120.1.1.2/32 Direct 0 0 127.0.0.1 LoopBack030.1.1.0/24 Static60 0 20.1.1.1 Serial1127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 [R2]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Static60 0 20.1.1.2 Serial120.1.1.0/24 Direct 0 0 20.1.1.2 Serial120.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.2/32 Direct 0 0 20.1.1.2 Serial130.1.1.0/24 Direct 0 0 30.1.1.1 Ethernet030.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0。

实验四路由器配置实验（1）一、实验目の：熟悉华为路由模拟器の使用；熟悉路由器の基本配置及命令；通过实验验证路由相关知识，掌握路由器の配置方法；二、实验设备实验机房，计算机安装の是 Windows 2000 或 XP 操作系统三、背景知识略四、实验内容和要求1．练习使用华为路由模拟器按要求创建网络，并进行简单配置；2.在路由器上配置端口及路由，实现不同网络主机の通信；五、实验步骤：5.1 直连路由配置在华为路由模拟器中添加一个路由器和2个主机，连线如图一图一修改IP配置如下：PCA: 192.168.1.2 255.255.255.0PCB: 192.168.2.2 255.255.255.0（1）使用ping命令从HostA ping HostB其他主机，观察ping命令返回结果：4packets transmitted, 0 received, 100% loss, time 2000ms原因描述：子网掩码都为255.255.255.0，表示IP地址前三位为网络号，PCA和PCBのIP地址第三位都一致，即不在一个局域网内，所以执行ping命令后丢包率为100%。

(2)设置路由器の端口E0：IP：192.168.1.1 netmask：255.255.255.0E1：IP：192.168.2.1 netmask：255.255.255.0配置命令：[Quidway]sysname 123[123]interface ethernet0[123-Ethernet0]ip addr 192.168.1.1 255.255.255.0[123-Ethernet0]undo shutdown[123-Ethernet0]int e1[123-Ethernet1]ip addr 192.168.2.1 255.255.255.0[123-Ethernet1]undo shutdown然后使用ping命令分别从HostA 、HostB ping 其他主机，并观察分析返回结果：HostA ping 192.168.1.1 4packets transmitted, 4 received, 0% loss, time 2000msHostB ping 192.168.2.1 4packets transmitted, 4 received, 0% loss, time 2000ms原因描述：PCA和端口E0のip地址在同一网络，所以执行ping命令后丢包率为100%；PCB和端口E1情况和上述一致。

路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接，熟悉路由器的基本操作命令，并掌握组网的基本技术。

二、实验设备路由器两台（华为），V.35电缆一对，集线器两台，学生实验主机。

三、实验内容和要求给定3个C类网络地址：192.168.1.0，192.168.2.0，192.168.3.0。

1．请按下面的网络图作出网络规划。

并写出路由器的端口地址和各节点网络地址。

2．配置静态路由，使R1和R2两边的机器能够互相连通。

3．配置动态路由RIP和OSPF，使R1和R2两边的机器能够互相连通。

四、实验步骤1.进行端口配置路由器R1：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置：A：ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B：ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C：ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置：A：ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B：ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C：ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1：[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2：[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置：路由器R1：[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2：[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置：路由器R1：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单，而且有比较完善的参考资料可以查阅，真正做起来本应该没有难度，但是还是出现了不少问题，可能是在模拟器上做和真机上做有些差异吧。

双实验平台的路由实验设计双实验平台的路由实验设计实验一路由器基本配置实验实验二路由器的密码恢复实验实验三路由器的IOS恢复实验实验四路由器通信基础实验实验五静态路由的配置实验实验六RIP路由协议实验实验七OSPF路由协议实验实验八PPP协议实验实验九ACL配置实验实验十NAT配置实验实验十一DHCP配置实验实验十二Packet Tracer综合实验实验一路由器基本配置实验1.1实验目标：通过本实验，我们应该掌握：●通过Console口配置路由器●通过telnet配置设备●基本配置命令1.2 设备要求●路由器一台●PC机一台●网线一根●Console线一根1.3实验环境搭建图1-1实验基本拓扑1.4命令参考1.5 检测PC与路由器的连通性使用ping命令检测，能否ping通路由器；并在PC上运行telnet应用程序登录路由器。

如果没有成功，请检查配置文档实验二路由器的密码恢复实验2.1实验目标：通过本实验，我们应该掌握：●路由器的密码恢复●路由器重置2.2 设备要求●路由器一台●PC机一台●Console线一根2.3实验环境搭建图2-1 实验基本拓扑2.4命令参考真机平台第一步：当我们用console线连接MSR路由器控制时同样需要密码，而这个密码也被遗忘了。

第二步：这时我们可以将MSR路由器的电源关闭，然后在CONSOLE线连接正常的情况下重新启动MSR路由器。

第三步：注意观察终端连接中显示的信息，当出现“press CTRL+B to enter extended boot menu”时我们迅速按下CTRL和B键，这样将进入扩展启动选项。

第四步：在扩展启动选项中有九个选项提供给我们选择，依次是启动CF卡中的系统，进入串口子菜单，进入以太口子菜单，文件控制，修改bootrom的密码，忽略加载系统config文件启动，清空super超级密码，设备操作以及重新启动。

要注意的是清空super超级密码并不是我们要选择的，他只适用于基于密码的验证而不是基于用户名和密码两者验证的方式。

计算机网络路由器实验报告
《计算机网络路由器实验报告》
一、实验目的
本实验旨在通过对计算机网络路由器的实验，加深学生对计算机网络原理和路
由器工作原理的理解，提高学生的动手能力和实际操作技能。

二、实验内容
1. 理解路由器的基本工作原理
2. 掌握路由器的配置和管理
3. 实际操作路由器的连接和使用
三、实验步骤
1. 理解路由器的基本工作原理
通过课堂讲解和实验指导书的学习，了解路由器是一种网络设备，用于在不
同的网络之间传输数据包，并能够根据IP地址和端口号等信息进行数据转发。

2. 掌握路由器的配置和管理
学习如何通过命令行或图形界面对路由器进行配置和管理，包括设置IP地址、子网掩码、网关等参数，以及配置路由表和访问控制列表等功能。

3. 实际操作路由器的连接和使用
在实验室环境中，学生将实际操作路由器的连接和使用，包括通过网线连接
路由器和计算机，进行基本配置和测试网络连接等操作。

四、实验结果
通过本次实验，学生对计算机网络路由器的工作原理有了更深入的理解，掌握
了路由器的配置和管理技能，并能够熟练地进行路由器的连接和使用。

同时，
学生还能够通过实际操作，发现和解决一些网络故障和问题，提高了动手能力
和实际操作技能。

五、实验总结
本次实验对学生的计算机网络知识和实际操作能力起到了很好的提升作用。

通
过实验，学生不仅对路由器的工作原理有了更深入的理解，还能够熟练地进行
路由器的配置和管理，提高了动手能力和实际操作技能。

希望通过这样的实验，能够更好地加强学生的实践能力，为将来的工作和研究打下良好的基础。

实验报告六班级：07东方信息姓名：学号：实验时间：10年5月17日机房：9#205 组号：机号：A一、实验题目静态路由配置二、实验设备CISCO路由器、专用电缆、网线、CONSOLE线、PC机三、实验内容1了解路由器的功能2在CISCO路由器上设置和验证静态路由3配置缺省路由四、原理实现网络的互连互通，从而实现信息的共享和传输。

静态路由实验网络拓扑结构图：五、实际步骤步骤1：初始化设置（1）按照图4-1的网络拓扑结构，连接好PC与路由器的网线、PC与路由器Console端口的调试电缆、路由器与路由器之间的V.35电缆。

（2）按照图4-1要求，在PC1、PC2计算机中设置好IP地址、子网掩码、默认网关。

然后利用Ping命令测试两台PC机之间的连通性。

模拟器也按以上配置。

（3）在PC机上启动“超级终端”。

步骤2：路由器 Route A 的基础配置7-A#show runBuilding configuration...Current configuration : 826 bytes!version 12.3service timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!hostname 7-A!boot-start-markerboot-end-marker!enable password cisco!no network-clock-participate aim 0no network-clock-participate aim 1no aaa new-modelip subnet-zero!!ip cef!!no ftp-server write-enable!!!!interface FastEthernet0/0ip address 10.7.3.1 255.255.255.0duplex autospeed auto!interface FastEthernet0/1ip address 10.7.1.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0ip address 172.17.200.5 255.255.255.252 no fair-queue!interface Serial0/3/1no ip addressshutdownclockrate 2000000!ip classlessip http server!!!control-plane!!line con 0line aux 0line vty 0 4password ciscologin!scheduler allocate 20000 1000!End步骤3：路由器Route B 的基础配置7-B#show runBuilding configuration...Current configuration : 868 bytes!version 12.3service timestamps debug datetime msec service timestamps log datetime msecno service password-encryption!hostname 7-B!boot-start-markerboot-end-marker!enable password cisco!no network-clock-participate aim 0no network-clock-participate aim 1no aaa new-modelip subnet-zero!!ip cef!!no ftp-server write-enable!!!!interface FastEthernet0/0ip address 10.7.3.1 255.255.255.0 shutdownduplex autospeed auto!interface FastEthernet0/1ip address 10.7.2.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0ip address 172.17.200.6 255.255.255.252 no fair-queueclockrate 128000!interface Serial0/3/1bandwidth 64no ip addressshutdownclockrate 2000000!ip classlessip http server!!!control-plane!!line con 0line aux 0line vty 0 4password ciscologin!scheduler allocate 20000 1000!end步骤4：在 Route A 上配置静态路由7-A(config)#ip route 10.7.2.0 255.255.255.0 172.17.200.67-A(config)#10.7.4.0 255.255.255.0 172.17.200.6步骤5：检查9-A上的路由表7-A#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.17.0.0/30 is subnetted, 1 subnetsC 172.17.200.4 is directly connected, Serial0/3/010.0.0.0/24 is subnetted, 4 subnetsS 10.7.4.0 [1/0] via 172.17.200.6C 10.7.1.0 is directly connected, FastEthernet0/1C 10.7.3.0 is directly connected, FastEthernet0/0S 10.7.2.0 [1/0] via 172.17.200.6步骤6：Ping 7-B的FastEthernet端口的地址。

《路由器配置》课件一、教学内容本节课的教学内容来自于信息技术课程的第七章，主题为“网络设备的配置与应用”。

具体内容包括：路由器的硬件组成、路由器的工作原理、路由器的配置方法以及路由器的应用场景。

二、教学目标1. 让学生了解路由器的硬件组成和工作原理，理解路由器在网络中的作用。

2. 培养学生掌握路由器的基本配置方法，能够根据实际需求进行路由器的配置。

3. 培养学生能够运用路由器解决实际问题，提高学生的信息技术应用能力。

三、教学难点与重点重点：路由器的硬件组成、工作原理、基本配置方法。

难点：路由器的高级配置、实际应用场景的解决。

四、教具与学具准备教具：多媒体教学设备、路由器、网线。

学具：笔记本电脑、网线、路由器说明书。

五、教学过程1. 实践情景引入：让学生观察周围网络环境，找出路由器，并简要介绍路由器的作用。

2. 知识点讲解：介绍路由器的硬件组成、工作原理以及基本配置方法。

3. 例题讲解：以一个简单的网络环境为例，演示如何使用路由器进行网络配置。

4. 随堂练习：让学生根据所学内容，自行设计一个网络环境，进行路由器的配置。

六、板书设计板书内容：路由器的硬件组成、工作原理、基本配置方法。

七、作业设计1. 作业题目：请根据所学内容，设计一个简单的网络环境，进行路由器的配置，并将配置过程写成实验报告。

2. 答案：学生作业答案应包括路由器的硬件组成、工作原理、配置方法以及实际应用场景的解决。

八、课后反思及拓展延伸课后反思：本节课学生对路由器的硬件组成、工作原理和基本配置方法有了初步的了解，但在实际应用场景的解决上仍需加强。

拓展延伸：下一节课将引导学生运用路由器解决实际问题，提高学生的信息技术应用能力。

重点和难点解析一、教学内容本节课的教学内容主要包括路由器的硬件组成、工作原理、基本配置方法以及实际应用场景。

这些内容是学生掌握网络设备配置与应用的基础，对于理解网络结构和提高信息技术应用能力具有重要意义。

二、教学目标1. 让学生了解并掌握路由器的硬件组成和工作原理，理解路由器在网络中的作用。

计算机网络路由器配置实验计算机网络路由器配置实验一、实验目的本实验旨在学习和掌握计算机网络中路由器的基本配置及相关操作。

二、实验器材⒈路由器设备。

⒉电源线。

⒊以太网线。

⒋计算机。

三、实验内容⒈路由器基本设置⑴认识路由器面板及其各个接口。

⑵将路由器与计算机通过以太网线连接。

⑶打开计算机终端进行路由器登录。

⑷配置路由器的基本参数，如IP地质、子网掩码、默认网关等。

⒉路由器静态路由配置⑴理解静态路由的工作原理。

⑵在路由器上配置静态路由表。

⑶测试静态路由的可达性。

⒊路由器动态路由配置⑴理解动态路由的工作原理。

⑵在路由器上启用动态路由。

⑶配置路由器与邻居路由器之间的邻居关系。

⑷测试动态路由的可达性。

⒋路由器网络地质转换配置⑴理解网络地质转换（NAT）的概念。

⑵在路由器上配置NAT。

⑶配置NAT的转换规则。

⑷测试NAT的转换效果。

四、实验步骤⒈首先，将路由器设备插上电源线，并连接计算机和路由器设备的以太网口，确保连接稳定。

⒉打开计算机终端，通过SSH或Telnet等方式登录路由器设备。

⒊配置路由器的基本参数，如IP地质、子网掩码、默认网关等。

这些参数可以根据实验需求和网络拓扑进行相应的设置。

⒋配置静态路由表，添加相关的路由条目，指定下一跳的地质和出接口。

⒌测试静态路由的可达性，通过ping命令或traceroute命令测试是否可以到达目标网络。

⒍启用动态路由协议，如OSPF或BGP等。

⒎配置路由器与邻居路由器之间的邻居关系，以建立动态路由的邻居关系。

⒏测试动态路由的可达性，通过ping命令或traceroute命令测试动态路由的转发情况。

⒐配置NAT，设置内外网地质的转换规则，并启用NAT功能。

⒑测试NAT的转换效果，通过内网设备访问外部网络，验证NAT的转换是否正确。

五、实验结果根据实验步骤的操作，测试并记录实验的结果。

包括路由器配置、静态路由、动态路由和NAT等方面的结果。

附件：附上实验相关的配置文件、命令输出结果和截图等。

实验五路由器配置与管理实验一、实验目的（1）熟悉路由器开机界面；（2）掌握Quidway R系列中低端交换机几种常用配置方法；（3）掌握Quidway R系列中低端交换机基本配置命令。

二、实验环境Quidway R系列路由器、标准Console配置线、双绞线、PC。

三、实验内容1、预备知识（1）R2811路由器规格说明（2）Quidway R2811结构硬件组成：CPU(处理器）RAM(存储正在运行的配置文件)FLASH（负责保存OS的映像和路由器的微码）NVRAM（保存配置件）ROM（加载OS）接口（完成路由器与其它设备的数据交换）软件结构：BOOT ROM：主要功能是路由器加电后完成有关初始化工作，并向内存中加入操作系统代码。

VRP（Versatile Routing Platform，通用路由平台）：华为路由器上运行的软件平台。

2、配置环境搭建（1）进入路由器配置视图可以使用两种方式进入交换机配置视图：方式(I)：使用console口配置Console口配置是交换机最基本、最直接的配置方式。

当交换机第一次被配置时，Console口配置成为配置的唯一手段。

因为其他配置方式都必须预先在交换机上进行一些初始化配置。

Console口配置连接较为简单，只需要用专用配置电缆将配置用主机通信串口和交换机的Console口连接起来即可。

配置时使用Windows操作系统附带的超级终端软件进行命令配置，其具体操作步骤如下：(1)首先启动超级终端，点击windows的开始→程序→附件→通讯→超级终端，启动超级终端；(2)根据提示输入连接描述名称（如：router）后确定，在选择连接时使用COM1后单击“确定”按钮将弹出如图２所示的端口属性设置窗口，并按照如下参数设定串口属性后单击“确定”按钮。

此时，我们已经成功完成超级终端的启动。

如果您已经将线缆按照要求连接好，并且交换机已经启动，此时按Enter键，将进入路由器视图标识符：[Qudiway]方式(II)：使用Telnet方式进入配置视图使用Telnet的准备：将本地PC上的以太网卡接口通过交换机与路由器的以太网口相连接（也可以利用交叉线直接将路由器和PC以太口连接），以Console方式配置Telnet用户和口令。

1、实验目的（1）了解路由器的作用。

（2）熟悉路由器的基本配置方法和常用的配置命令。

（3）掌握静态路由和默认路由的配置2、实验准备阅读本实验的内容及操作步骤;参考资料：CCNA实验指南;参考资料：CCNA实验指南;使用模拟软件“Packet Tracer5.0”进行。

（1）在Packet Tracer5.0中绘制拓扑结构图（2）按拓扑图上数据配置基本参数。

4.、实验步骤（1）选择pc0、pc1配置基本参数（IP地址、子网掩码、默认网关）（2）选择R0.输入以下命令：Route> enableRoute# conf t (切换到配置状态)Route# hostname R0R0(config)#int fa0/0 (配置快速Ethernet 0端口)R0(config-if)#ip address 192.168.1.1 255.255.255.0 （配置端口的IP地址，子网掩码）R0(config-if)#no shutdown （激活端口）R0(config-if)#int s1/0 (配置串口Serial 1/0口)R0(config-if)#ip address 202.98.0.1 255.255.255.252 （定义路由器IP地址）R0(config-if)#clock rate 64000 （串口DCE需要配置时钟频率）R0(config-if)#no shutdown （激活端口）R0(config-if)exit（3）选择R1.输入以下命令：Route> enableRoute# conf t(切换到配置状态)Route# hostname R1R1(config)#int f0/0(配置快速Ethernet 0端口)R1(config-if)#ip address 192.168.2.1 255.255.255.0 （配置端口的IP地址，子网掩码）R1(config-if)#no shutdown（激活端口）R1(config-if)#int s1/0 (配置Serial 口)R1(config-if)#ip address 202.98.0.2 255.255.255.252 （定义路由器串口的IP地址）R1(config-if)#no shutdown （激活端口）R1(config-if)# exitR1(config)#exit(4) 显示当前的路由表R0# show ip route选择PC0.输入以下命令：Ping 192.168.2.2 , 截图无法到达pc1 ，说明原因？处于不同的局域网（5）配置静态路由R0> enableR0# conf t (切换到配置状态)R0(config)#ip route 192.168.2.0 255.255.255.0 202.98.0.2 // （定义静态路由，通过网关到达另一个网络192.168.2.0，ip route 目的网络子网掩码下一跳路由器）R0(config)#endR0#write (保存配置)R0#show ip route(截图并说明路由表中哪一项是静态路由)S 的为静态同理配置R1R1> enableR1# conf t (切换到配置状态)R1(config)# ip route 192.168.1.0 255.255.255.0 202.98.0.1 //（定义静态路由，通过网关到达网络192.168.1.0）R1(config)#endR1#write (保存配置)R1#show ip route(截图并说明路由表中哪一项是静态路由)S开头的（4）选择PC0.输入以下命令：Ping 192.168.2.2 , 截图Tracert 192.168.2.2（查看运行结果，截图，说明到达192.168.2.2 要经过哪些路由器）经过202.98.0.1和202.98.0.2（6）配置默认路由删去静态路由（对R0）R0(config)# no ip route 192.168.2.0 255.255.255.0 202.98.0.2R0(config)#exitR0#> show ip route（不截图，自己查看）在配置模式下添加默认路由R0(config)#ip route 0.0.0.0 0.0.0.0 202.98.0.2 //配置默认路由R0(config)#exitR0#> show ip route(截图并说明路由表中哪一项是默认路由)删去静态路由（对R1）R1(config)# no ip route 192.168.1.0 255.255.255.0 202.98.0.1R1(config)#exitR1#> show ip route（不截图）在配置模式下添加默认路由R1(config)#ip route 0.0.0.0 0.0.0.0 202.98.0.1 //配置默认路由R1(config)#exitR1#> show ip route(截图并说明路由表中哪一项是默认路由)选择PC1 .输入以下命令：1.ping 192.168.1 .2 （截图，文字说明pc0和pc1能否连通）2.tracert 192.168.1.2（查看运行结果，截图）5. 实验总结通过本次实验我了解了路由器的作用。

信息学院实验报告2．配置路由器基本参数通过Boson NetSim中的工具栏按钮“eStations”选择“PC1”配置PC1的相关参数；（2）同样的方法配置PC2、PC3、PC4的IP地址、子网掩码和默认网关；（3）通过Boson NetSim中的工具栏按钮“eRouters”选择“R1”，并使用下面的命令配置路由器：Router1> enableRouter 1# configure terminalRouter1 ( config ) # interface serial 0Router1 ( config-if) # ip address 10.0.0.1 255.255.255.0Router1 (config-if) # clock rate 64000Router1 (config-if) # no shutdownRouter1 (config-if) # interface ethernet 0Router1 (config-if) # ip address 192.168.1.1 255.255.255.0Router1 (config-if) # no shutdownRouter1 (config-if) # exitRouter1 (config) # ip route 192.168.2.0 255.255.255.0 10.0.0.2（4）通过Boson NetSim中的工具栏按钮“eRouters”选择“R2”，并使用下面的命令配置路由器：Router1> enableRouter 1# configure terminalRouter1 ( config ) # interface serial 0Router1 ( config-if) # ip address 10.0.0.2 255.255.255.0Router1 (config-if) # no shutdownRouter1 (config-if) # interface ethernet 0Router1 (config-if) # ip address 192.168.2.1 255.255.255.0Router1 (config-if) # no shutdownRouter1 (config-if) # exitRouter1 (config) # ip route 192.168.1.0 255.255.255.0 10.0.0.1（5）通过在计算机PC1、PC2、PC3、PC4上使用ping命令来测试网络的连通性，四、实验结论通过本次实验，掌握了静态路由的配置方法任课教师评语：教师签字：年月日。

《计算机网络》实验一项目名称路由器基本配置操作和静态/缺省路由配置时间(分钟)90学号姓名项目目标1.通过对路由器设备的认识，了解其配置方法、配置模式和基本配置命令；2.获得路由器静态路由、缺省路由配置的方法。

【实验环境】1.Windows 7；2.Cisco Packet Tracer软件。

【实验要求】1.认识路由器的配置方式；2.按照给出的参考拓扑结构图构建逻辑拓扑结构图；3.按照给出的配置参数表配置各个设备；4.练习路由器配置命令。

【实验内容】1.路由器基本配置操作配置要求：1.设置路由器名称；2.配置路由器端口；3.激活端口；4.查看路由器端口信息；2.静态路由与缺省路由配置配置要求：三台路由器连接5个网段，配置静态路由、缺省路由，实现PC互通。

【实验报告】（说明：实验步骤说明+实验截图）1.路由器、交换机、主机之间连线2.配置路由器1的IP、telnetRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int fa0/0Router(config-if)#ip add 172.16.1.1 255.255.255.0Router(config-if)#no shRouter(config-if)#exitRouter(config)#line vty 0 4Router(config-line)#password 123Router(config-line)#loginRouter(config-line)#enable password secretRouter(config)#end3.配置主机1的IP4.按照以上步骤分别配置每一台路由器的IP、telnet，每一台主机的IP5.配置路由器1的串口Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int s0/0Router(config-if)#ip add 172.16.2.1 255.255.255.0Router(config-if)#no sh%LINK-5-CHANGED: Interface Serial0/0, changed state to down Router(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 172.16.2.2Router(config)#int s0/0Router(config-if)#clock rate 64000Router(config-if)#no sh6.配置路由器2的串口Router(config)#int s0/0Router(config-if)#ip add 172.16.2.2 255.255.255.0Router(config-if)#no shRouter(config)#int s0/1Router(config-if)#ip add 172.16.4.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shRouter(config-if)#exitRouter(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 Router(config)#ip route 172.16.5.0 255.255.255.0 172.16.4.27.配置路由器3的串口Router(config)#int s0/0Router(config-if)#ip add 172.16.4.2 255.255.255.0Router(config-if)#no shRouter(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 172.16.4.1每台计算机之间皆可通信以下是PC0 连接到PC1， PC4 和PC3PC>ping 172.16.1.3Pinging 172.16.1.3 with 32 bytes of data:Reply from 172.16.1.3: bytes=32 time=1ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Ping statistics for 172.16.1.3:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 1ms, Average = 0msPC>ping 172.16.3.1Pinging 172.16.3.1 with 32 bytes of data:Reply from 172.16.3.1: bytes=32 time=2ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Ping statistics for 172.16.3.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 1ms, Maximum = 2ms, Average = 1msPC>ping 172.16.5.1Pinging 172.16.5.1 with 32 bytes of data:Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Ping statistics for 172.16.5.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 2ms, Maximum = 2ms, Average = 2ms写出上述实验步骤所用到的路由器配置命令的含义。

无线路由器配置教学教案一、教学目标1、让学生了解无线路由器的基本功能和工作原理。

2、使学生掌握无线路由器的配置方法，包括网络连接设置、无线参数设置、安全设置等。

3、培养学生解决实际问题的能力，能够独立完成无线路由器的常见配置操作。

二、教学重难点1、重点无线路由器的硬件连接方法。

网络参数的配置，如 IP 地址、子网掩码、网关、DNS 等。

无线信号的设置，包括 SSID、信道、加密方式等。

2、难点理解子网掩码、网关、DNS 等网络概念。

选择合适的无线加密方式，并正确设置密码。

三、教学方法1、讲授法：讲解无线路由器的基本原理和配置步骤。

2、演示法：通过实际操作演示，让学生更直观地了解配置过程。

3、实践法：学生亲自动手操作，加深对知识的理解和掌握。

四、教学准备1、若干台无线路由器。

2、若干台计算机。

3、网线若干。

五、教学过程1、课程导入（5 分钟）提问学生是否使用过无线网络，引导学生思考无线网络是如何实现的。

展示无线路由器，介绍其外观和主要接口。

2、无线路由器的工作原理（10 分钟）讲解无线路由器在网络中的作用，将有线网络信号转换为无线信号。

简单介绍无线路由器的工作流程，包括数据接收、处理和发送。

3、无线路由器的硬件连接（15 分钟）展示无线路由器的接口，包括 WAN 口、LAN 口、电源接口等。

用网线将无线路由器的 WAN 口与调制解调器（猫）连接，将计算机与 LAN 口连接。

接通电源，开启无线路由器和计算机。

4、登录无线路由器管理界面（15 分钟）打开计算机浏览器，在地址栏输入无线路由器的默认 IP 地址（通常为 19216811 或 19216801），按回车键。

弹出登录窗口，输入用户名和密码（默认用户名和密码通常在路由器背面的标签上），登录到无线路由器管理界面。

5、网络参数设置（20 分钟）讲解 WAN 口连接类型的选择，如 PPPoE、动态 IP、静态 IP 等，并根据实际情况进行设置。

对于 PPPoE 连接，输入宽带账号和密码。

计算机网络实验指导配置无线路由器随着无线网络的快速发展，其在速度与安全性方面的提升，及在组网布线时超越有线的优势，越来越多的用户开始购买无线路由器。

为此，我们来介绍一下它的配置方法。

1．实验目的●设置无线网络●设置WAN型态●设置DHCP服务器●设置密码2．实验步骤（1）在IE浏览器地址栏中，输入路由器的默认IP地址192.168.0.1，并在弹出的对话框中，输入用户名及密码，如图8-13所示。

图8-13 登陆无线路由器提示在DI-624+A无线路由器中，默认用户名为admin，密码为空。

用户可通过查看无线路由器的使用手册来获知。

（2）在DI-624+A主界面中，单击左侧窗格中的【无线网络】按钮，如图8-14所示。

图8-14 DI-624+A主界面单击（3）在右侧窗格中，输入SSID 后，分别选择【信道】和【安全方式】下拉列表中的1和WEP 。

然后，设置【WEP 加密】及【密码方式】选项，并输入密码，如图8-15所示。

图8-15 设置无线网络提 示 WEP 是Wired Equivalent Privacy 的简称，是一种无线传输的数据加密的方式，用以防止非法用户窃听或侵入无线网络。

（4）单击WAN 按钮，在右侧窗格中，选择【WAN 设定】栏中的PPPoE 单选按钮，并单击【MAC 地址】栏中的【从用户端复制MAC 地址】按钮，如图8-16所示。

图8-16 设置WAN 型态（5）继续在WAN 右侧窗格中，选择【动态的PPPoE 】单选按钮，并输入PPPoE 使用者名称及密码。

然后，单击【执行】按钮，如图8-17所示。

单击 选择图8-17 输入PPPoE使用者名称及密码提示单击执行按钮后，将出现重新启动并确认继续的提示页面，选择继续按钮，继续配置即可。

（6）单击LAN按钮，并在右侧LAN设定窗格中，输入IP地址，如图8-18所示。

图8-18 输入IP地址（7）单击DHCP按钮，并在右侧窗格中，选择【DHCP服务器】栏中的【激活】单选按钮。

实验五路由器基本配置与静态路由配置【实验目的】1.了解路由器的功能和和组成结构2.掌握路由器配置的基本方法3.掌握静态路由的配置策略【实验内容】1.学习使用超级终端通过控制口配置路由器。

2.学习如何使用路由器搭建广域网模型。

3.学习配置静态路由【实验环境】1.运行操作系统为Windows XP，装有超级终端软件的PC一台。

交换机一台（华为Quidway S系列）和相关操作手册。

2.Console线缆六根。

【实验步骤】一、搭建网络环境1、将小组内划分为两个局域网，分别连到不同的路由器上，将PC2和PC4相连，PC5和PC6相连，分别划分不同的网络2、路由器R1的设置：通过超级终端，进入路由器控制口。

进入系统视图后，进入以太网0口的接口视图，设置ip地址：<H3C>system-view[H3C]sysname R1[R1]interface gigabitethernet 0/0[R1-gigabitethernet0/0]ip address 202.0.0.1 24再进入串口的1/0口，设置ip地址：[R1-gigabitethernet0/0]interface serial 2/0[R1-Serial2/0]ip address 192.0.0.1 243、路由器R3的设置：进入系统视图后，进入以太网0口的接口视图，设置ip地址：<H3C>system-view[H3C]sysname R2[R3]interface gigabitethernet0/0[R3-gigabitethernet0/0]ip address 202.0.1.1 24再进入串口的2/0口，设置ip地址：[R3-gigabitethernet0/0]interface serial 4/0[R3-Serial4/0]ip address 192.0.0.2 244、设置PC的IP地址，并将网关指向所连接的路由器的以太口。
