UPS开关机步骤

UPS(AEG)操作步骤一．开机前的准备：1．确认电源进线开关Q1在断开位置，手动旁路开关Q29在“3”位置，电池开关Q2在断开位置。

2．给主电源和旁路电源送电，测量X1端子（相—相）电压为380V、X4端子（相—零）电压为220V，并确认主输入电源相序为正相序（A—B—C）。

※设备状态为：UPS停止二. 开机步骤（从UPS停机状态）1．将手动旁路开关Q29转到“2”位置，主机开始自检，自检正常UPS通过“手动旁路”向负载供电，测量端子X3输出电压为220V（与旁路输入X4相同）。

2．合上输入电源开关Q1，整流器自动起动，直流电压上升，等待并确认主菜单上直流电压达到最终值，且操作面板（DOU）上黄灯、绿灯闪。

3．合上电池柜内电池开关Q2，蓄电池开始充电。

4．将手动旁路开关Q29转到“1”位置，UPS自动转换为“静态旁路”运行。

5．确认DOU上显示负载已切换到“静态旁路”。

6．按操作面板DOU上“～1”键，起动逆变器。

7．几秒后确认系统由静态旁路SBS跳到逆变器电路并为负载供电，操作面板上绿灯亮。

※设备状态为：UPS正常运行，由逆变器向负载供电。

三.停机步骤（维修关机）1．按下操作面板DOU上“～0”键，停止逆变器，操作面板上绿灯闪亮。

2．确认“静态旁路”自动激活。

3．将手动旁路开关Q29转到“2”位置，UPS自动转换为“手动旁路”运行。

4. 断开电池柜内电池开关Q2。

5. 断开整流器输入电源开关Q1，整流器电路断开。

6. 将手动旁路开关Q29转到“3”位置，UPS关机，负载通过维修旁路开关直接供电。

※设备状态为：UPS停机，由维修旁路开关向负载直接供电四．由逆变转静态旁路1. 按下操作面板DOU上“～0”键，停止逆变器，操作面板上绿灯闪亮。

2. 确认“静态旁路”已自动接通。

五. 由静态旁路转手动旁路1. 将手动旁路开关Q29转到“2”位置，UPS自动转换为“手动旁路”运行。

2. 断开电池柜内电池开关Q23. 断开整流器输入电源开关Q1，整流器电路断开。

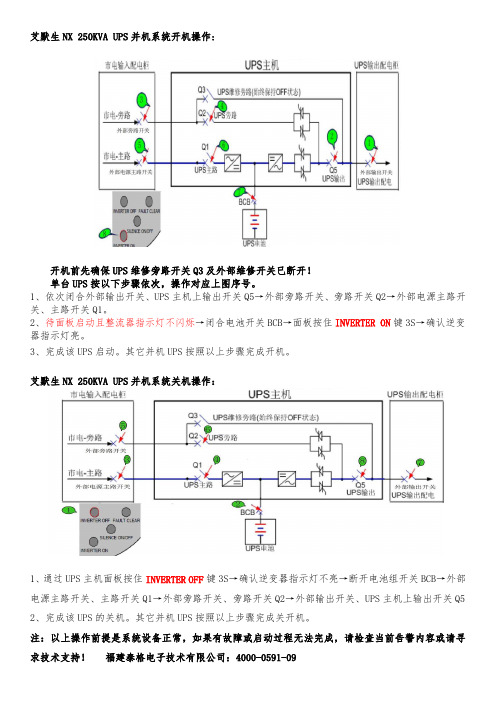

艾默生NX250KVA UPS并机系统开机操作:
开机前先确保UPS维修旁路开关Q3及外部维修开关已断开！
单台UPS按以下步骤依次，操作对应上图序号。

1、依次闭合外部输出开关、UPS主机上输出开关Q5→外部旁路开关、旁路开关Q2→外部电源主路开关、主路开关Q1。

2、待面板启动且整流器指示灯不闪烁→闭合电池开关BCB→面板按住INVERTER ON键3S→确认逆变器指示灯亮。

3、完成该UPS启动。

其它并机UPS按照以上步骤完成开机。

艾默生NX250KVA UPS并机系统关机操作：
1、通过UPS主机面板按住INVERTER OFF键3S→确认逆变器指示灯不亮→断开电池组开关BCB→外部电源主路开关、主路开关Q1→外部旁路开关、旁路开关Q2→外部输出开关、UPS主机上输出开关Q5
2、完成该UPS的关机。

其它并机UPS按照以上步骤完成关开机。

注：以上操作前提是系统设备正常，如果有故障或启动过程无法完成，请检查当前告警内容或请寻求技术支持！福建泰格电子技术有限公司：4000-0591-09。

SOCOMEC Masterys MC 60kva开、关机步骤
开机步骤：
1、首先闭合电池开关；
2、送上UPS市电输入；
3、合上输入开关Q2,等待20秒上UPS启动且无报警存在；
4、UPS主菜单下按ENTER键\在菜单显示“1、报警”菜单后按“下翻”键至3、“控制命令”\ 3.1“立即控制命令”\“开机程序”\“execting:NO**”\按“下翻”或者“上翻”键后选择“是”回车启动UPS逆变器；
5、按提示闭合输出开关Q3。

（注意配电柜输出开关应该先闭合）
关机步骤：
1、UPS主菜单下按ENTER键\在菜单显示“1、“报警”菜单后按“下翻”键至3、“控制命
令”\3..1“立即控制命令”按“下翻”键至““关机程序”\“execting:NO**”\按“下翻”
或者“上翻”键后选择“是”回车关闭UPS,此时需等待2分钟以便UPS关机结束；
2、依次将输出Q
3、电池开关、输入Q2断开。

E2001-60KV A开机操作步骤一、正常开机步骤1．关闭所有负载。

2．合上主回路输入开关（QIRP），等待至面板上的显示灯亮(约20秒)，否则请与厂家联系。

3．轻按Icp板上的ON/OFF开关，起动逆变器。

4．轻按Icp板上的SSI开关，逆变器供电。

5．合上电子旁路输入开关（QIRE），等待至面板上的指示灯亮。

6．合上蓄电池输出开关（QIB）。

7．合上UPS输出开关（QIUG）。

8．开机结束。

二、正常关机步骤1．关闭所有负载。

2．断开UPS的开关：UPS输出开关(QIUG)、电子旁路输入开关(QIRE)、主回路输入开关(QIRP)、蓄电池输出开关(QIB)检查。

3．关机结束。

三、从维修旁路(QIBY)供电到UPS系统正常供电的开机顺序1．合上电子旁路输入开关（QIRE）。

2．合上UPS输出开关（QIUG）。

3．合上主回路输入开关（QIRP），等待至面板上的显示灯亮(约20秒)，否则请与厂家联系。

4．检查UPS面板上主回路“EMERGENCY LINE”和旁路静态开关灯“SSB”长亮后，此时由维修旁路和电子旁路共同供电给负载。

5．断开UPS的维修旁路开关（QIBY）。

6．轻按Icp板上的Inv. ON/OFF开关，起动逆变器。

7．轻按Icp板上的SSI ON开关，逆变器供电。

8．合上蓄电池输出开关QIB。

9．UPS系统正常供电。

四、从UPS系统正常供电到维修旁路QIBY供电的操作顺序1．打开UPS的前面板，找到逻辑控制板上的“CPHC-16-S”板。

2．轻按逻辑控制板上的“CPHC-16-S”板上的“BYPASS ON”按钮，确认UPS面板上旁路静态开关灯“SSB”（黄色）长亮并报警，合上UPS的维修旁路开关QIBY，确认OPS面板上维修旁路灯“SSB”（红色）长亮，此时由维修旁路和电子旁路共同供电给负载。

3．断开UPS的开关：QIUG（UPS输出开关）、QIRE（电子旁路开关）、QIRP（主回路输入开关或主电源开关）、QIB（蓄电池输出开关）。

UPS开关机操作说明一、开机操作步骤1、将电池柜中的电池开关闭合 (电池电路闭合)2、设置UPS开关Q2 到位置1 (市电输入开关闭合)3、等待显示面板起动4、从面板中激活启动程序,操作程序如下commands---immediate commands---start procedure---yes---enter5、将开关Q6 到位置1 (UPS输出开关)二、关机操作步骤1、在显示面板中激活终止程序,操作程序如下:commands---immeliate commands---stop procedure---yes---enter2、等候显示面板上120秒倒计时3、将开关Q6 到位置04、关闭电池开关 (电池电路断开)5、设置开关Q2 到位置0 (输入市电停止)三、从正常工作到手动旁路的操作1、在显示面板选择高效模式,操作程序如下:Commands---immediate commands---high efficiencymode---enter2、等候命令有效执行(旁路显示线呈深色显现则该命令成功执行,如果该情况不发生,则说明辅助市电超限,应暂停此项操作).3、设置开关Q6到位置24、断开电池柜内电池开关5、断开输入开关Q2到位置0四、从手动旁路到正常工作的操作1、设置市电输入开关Q2到位置12、闭合电池柜内的电池输入开关3、在模拟面板上从命令菜单激活启动程序,操作程序如下:commands---immediate commands---start procedure---yes---enter4、检查警报A06 不存在(如果警报存在，在继续之前解决问题)Alarms---active alarms---enter5、设置输出开关Q6到位置1.6、在显示面板从命令中设置为正常模式，操作程序如下:Commands---immediate commands---normal mode---enter。

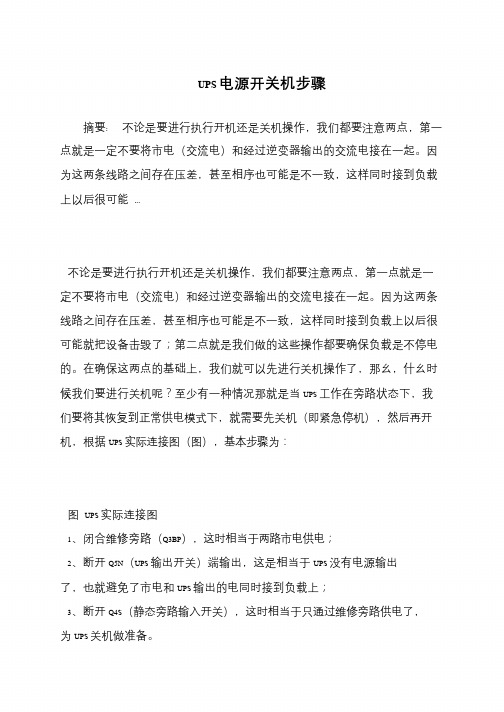

UPS 电源开关机步骤摘要: 不论是要进行执行开机还是关机操作，我们都要注意两点，第一点就是一定不要将市电（交流电）和经过逆变器输出的交流电接在一起。

因为这两条线路之间存在压差，甚至相序也可能是不一致，这样同时接到负载上以后很可能...不论是要进行执行开机还是关机操作，我们都要注意两点，第一点就是一定不要将市电（交流电）和经过逆变器输出的交流电接在一起。

因为这两条线路之间存在压差，甚至相序也可能是不一致，这样同时接到负载上以后很可能就把设备击毁了；第二点就是我们做的这些操作都要确保负载是不停电的。

在确保这两点的基础上，我们就可以先进行关机操作了，那幺，什幺时候我们要进行关机呢？至少有一种情况那就是当UPS 工作在旁路状态下，我们要将其恢复到正常供电模式下，就需要先关机（即紧急停机），然后再开机，根据UPS 实际连接图（图），基本步骤为：图UPS 实际连接图1、闭合维修旁路（Q3BP），这时相当于两路市电供电；2、断开Q5N（UPS 输出开关）端输出，这是相当于UPS 没有电源输出了，也就避免了市电和UPS 输出的电同时接到负载上；3、断开Q4S（静态旁路输入开关），这时相当于只通过维修旁路供电了，为UPS 关机做准备。

4、断开Q1（整流器输入开关），相当于把UPS 的市电输入断开。

5、断开蓄电池开关QF1，这时看UPS 的液晶屏，应该熄灭了。

6、拔下绿头（紧急停机）。

这样UPS 就算是彻底断开了，负载由维修旁路供电。

开机也是一个技术活儿，每做一步操作前都要进行确认，先确认1、电池的输出开关（QF1）是断开的（蓄电池没有电压输出）；2、整流器之前的市电输入开关是(Q1）断开的（市电没有为UPS 供电）；3、旁路（Q4S）是断开的；4、UPS 输出开关（Q5N）是断开的；5、设备是由维修旁路（Q3BP）供电的。

然后再开机，步骤为：1、闭合Q1，这是把市电输入再送上（从UPS 的液晶屏上可以看到UPS在进行初始化）；2、闭合Q4S（静态旁路输入开关）；3、把紧急停机的开关再插回去（这时一定要看UPS 的液晶屏，是否有异常告警，如果有异常告警，并且经过厂家的工程师确认此时UPS 已经损坏，就没有必要进行下一步的操作了）；4、这时要再查看UPS 的液晶屏，按DEL，然后可以看到UPS 正在启动，再确认整流器是否启动；5、闭合UPS 的输出开关（Q5N），这时相当于两路市电供电，为断开维修旁路做准备；6、闭合电池开关（QF1）；7、断开维修旁路（Q3BP)；8、点击开机键，UPS 启动。

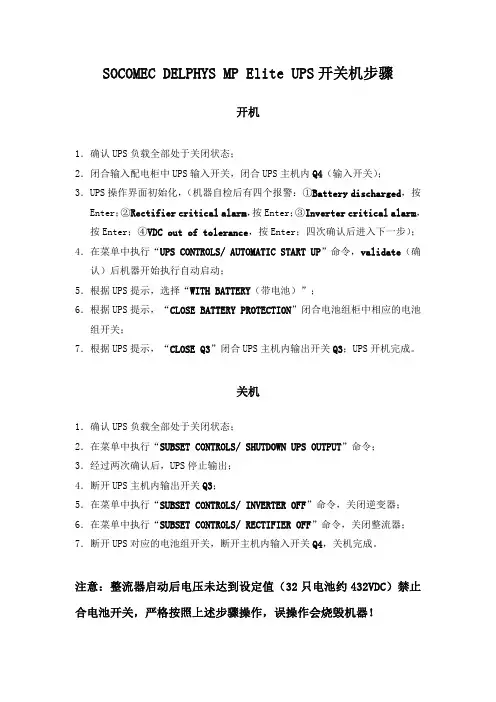

SOCOMEC DELPHYS MP Elite UPS开关机步骤
开机
1．确认UPS负载全部处于关闭状态；
2．闭合输入配电柜中UPS输入开关，闭合UPS主机内Q4（输入开关）； 3．UPS操作界面初始化，（机器自检后有四个报警：①Battery discharged，按Enter；②Rectifier critical alarm，按Enter；③Inverter critical alarm，按Enter；④VDC out of tolerance，按Enter；四次确认后进入下一步）； 4．在菜单中执行“UPS CONTROLS/ AUTOMATIC START UP”命令，validate（确认）后机器开始执行自动启动；
5．根据UPS提示，选择“WITH BATTERY（带电池）”；
6．根据UPS提示，“CLOSE BATTERY PROTECTION”闭合电池组柜中相应的电池组开关；
7．根据UPS提示，“CLOSE Q3”闭合UPS主机内输出开关Q3；UPS开机完成。

关机
1．确认UPS负载全部处于关闭状态；
2．在菜单中执行“SUBSET CONTROLS/ SHUTDOWN UPS OUTPUT”命令；
3．经过两次确认后，UPS停止输出；
4．断开UPS主机内输出开关Q3；
5．在菜单中执行“SUBSET CONTROLS/ INVERTER OFF”命令，关闭逆变器； 6．在菜单中执行“SUBSET CONTROLS/ RECTIFIER OFF”命令，关闭整流器； 7．断开UPS对应的电池组开关，断开主机内输入开关Q4，关机完成。

注意：整流器启动后电压未达到设定值（32只电池约432VDC）禁止合电池开关，严格按照上述步骤操作，误操作会烧毁机器！。

UPS开机操作步骤:1.确认400V应急配电盘上待操作UPS的三相电源供给开关处于断开位置.2.确认待操作UPS上开关Q1、Q4S、Q3BP、Q5N处于断开位置。

3.确认待操作UPS电瓶开关处于断开位置。

4.确认UPS盘面指示仪表、指示灯和开关良好。

5.将400V应急配电盘上的电源开关解锁并置于闭合位置，用万用表检查三相电压在规定范围内380V－10%到415V＋15％。

6.闭合Q4S旁路开关，等待自检结束。

7.闭合Q1整流器开关，等到控制面板上“整流器”指示灯变为绿色，此时整流/ 充电器启动8.闭合电池开关QF1，此时可通过显示屏查看电池状态。

9.确认维修旁路开关Q3BP处于断开OFF位置。

闭合Q5N输出开关10按下控制面板上的“逆变器启动”键，，绿色“静态旁路”灯熄灭，绿色“逆变器”灯在在线方式时亮，或在节能方式时闪烁。

11.检查UPS的噪音、温度、电压、电流和频率等是否正常并做记录。

12.检查UPS电瓶是否正常。

13 .通知相关人员UPS启动完毕。

关机操作步骤:1.填写工单和隔离票。

2.确认另一台UPS状态正常。

3.按下待维修的UPS的“逆变器停机”键3S，逆变器停止运行。

4.将待维修的UPS的电瓶开关QF1置于断开位置，挂“禁止合闸”牌。

5.将待维修的UPS的输出开关Q5N置于断开位置，挂“禁止合闸”牌，同时注意另一台UPS盘面是否有不正常现象。

6.将待维修的UPS的旁路开关Q4S置于断开位置，挂“禁止合闸”牌。

7.将待维修的UPS的整流器开关Q1置于断开位置。

8.确认待维修的UPS的开关Q3BP置于断开位置，挂“禁止合闸”牌。

9.将待维修的UPS的供电开关（应急配电盘上）置于断开位置，挂“禁止合闸”牌。

10.通知相关人员UPS正常关停完毕。

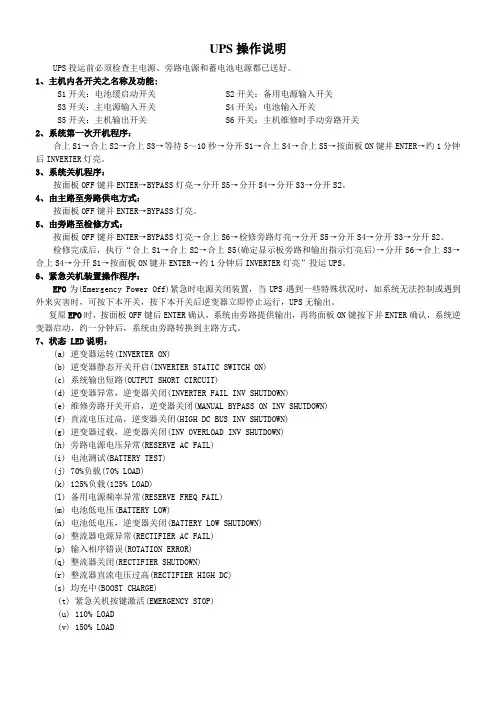

UPS操作说明UPS投运前必须检查主电源、旁路电源和蓄电池电源都已送好。

1、主机内各开关之名称及功能:S1开关：电池缓启动开关 S2开关：备用电源输入开关S3开关：主电源输入开关 S4开关：电池输入开关S5开关：主机输出开关 S6开关：主机维修时手动旁路开关2、系统第一次开机程序：合上S1→合上S2→合上S3→等待5～10秒→分开S1→合上S4→合上S5→按面板ON键并ENTER→约1分钟后INVERTER灯亮。

3、系统关机程序：按面板OFF键并ENTER→BYPASS灯亮→分开S5→分开S4→分开S3→分开S2。

4、由主路至旁路供电方式：按面板OFF键并ENTER→BYPASS灯亮。

5、由旁路至检修方式：按面板OFF键并ENTER→BYPASS灯亮→合上S6→检修旁路灯亮→分开S5→分开S4→分开S3→分开S2。

检修完成后，执行“合上S1→合上S2→合上S5(确定显示板旁路和输出指示灯亮后)→分开S6→合上S3→合上S4→分开S1→按面板ON键并ENTER→约1分钟后INVERTER灯亮”投运UPS。

6、紧急关机装置操作程序：EPO为(Emergency Power Off)紧急时电源关闭装置，当UPS遇到一些特殊状况时，如系统无法控制或遇到外来灾害时，可按下本开关，按下本开关后逆变器立即停止运行，UPS无输出。

复原EPO时，按面板OFF键后ENTER确认，系统由旁路提供输出，再将面板ON键按下并ENTER确认，系统逆变器启动，约一分钟后，系统由旁路转换到主路方式。

7、状态 LED说明：(a) 逆变器运转(INVERTER ON)(b) 逆变器静态开关开启(INVERTER STATIC SWITCH ON)(c) 系统输出短路(OUTPUT SHORT CIRCUIT)(d) 逆变器异常，逆变器关闭(INVERTER FAIL INV SHUTDOWN)(e) 维修旁路开关开启，逆变器关闭(MANUAL BYPASS ON INV SHUTDOWN)(f) 直流电压过高，逆变器关闭(HIGH DC BUS INV SHUTDOWN)(g) 逆变器过载，逆变器关闭(INV OVERLOAD INV SHUTDOWN)(h) 旁路电源电压异常(RESERVE AC FAIL)(i) 电池测试(BATTERY TEST)(j) 70%负载(70% LOAD)(k) 125%负载(125% LOAD)(l) 备用电源频率异常(RESERVE FREQ FAIL)(m) 电池低电压(BATTERY LOW)(n) 电池低电压，逆变器关闭(BATTERY LOW SHUTDOWN)(o) 整流器电源异常(RECTIFIER AC FAIL)(p) 输入相序错误(ROTATION ERROR)(q) 整流器关闭(RECTIFIER SHUTDOWN)(r) 整流器直流电压过高(RECTIFIER HIGH DC)(s) 均充中(BOOST CHARGE)(t) 紧急关机按键激活(EMERGENCY STOP)(u) 110% LOAD(v) 150% LOAD。

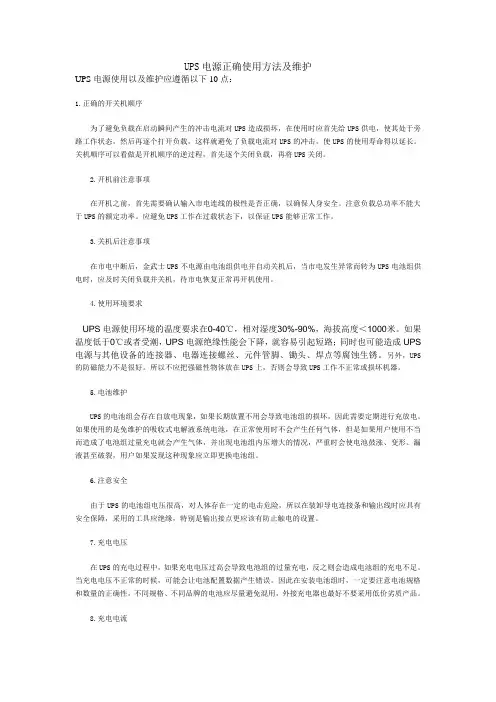

UPS电源正确使用方法及维护UPS电源使用以及维护应遵循以下10点：1.正确的开关机顺序为了避免负载在启动瞬间产生的冲击电流对UPS造成损坏，在使用时应首先给UPS供电，使其处于旁路工作状态，然后再逐个打开负载，这样就避免了负载电流对UPS的冲击，使UPS的使用寿命得以延长。

关机顺序可以看做是开机顺序的逆过程，首先逐个关闭负载，再将UPS关闭。

2.开机前注意事项在开机之前，首先需要确认输入市电连线的极性是否正确，以确保人身安全。

注意负载总功率不能大于UPS的额定功率。

应避免UPS工作在过载状态下，以保证UPS能够正常工作。

3.关机后注意事项在市电中断后，金武士UPS不电源由电池组供电并自动关机后，当市电发生异常而转为UPS电池组供电时，应及时关闭负载并关机，待市电恢复正常再开机使用。

4.使用环境要求UPS电源使用环境的温度要求在0-40℃，相对湿度30%-90%，海拔高度＜1000米。

如果温度低于0℃或者受潮，UPS电源绝缘性能会下降，就容易引起短路；同时也可能造成UPS 电源与其他设备的连接器、电器连接螺丝、元件管脚、锄头、焊点等腐蚀生锈。

另外，UPS 的防磁能力不是很好。

所以不应把强磁性物体放在UPS上，否则会导致UPS工作不正常或损坏机器。

5.电池维护UPS的电池组会存在自放电现象，如果长期放置不用会导致电池组的损坏，因此需要定期进行充放电。

如果使用的是免维护的吸收式电解液系统电池，在正常使用时不会产生任何气体，但是如果用户使用不当而造成了电池组过量充电就会产生气体，并出现电池组内压增大的情况，严重时会使电池鼓涨、变形、漏液甚至破裂，用户如果发现这种现象应立即更换电池组。

6.注意安全由于UPS的电池组电压很高，对人体存在一定的电击危险，所以在装卸导电连接条和输出线时应具有安全保障，采用的工具应绝缘，特别是输出接点更应该有防止触电的设置。

7.充电电压在UPS的充电过程中，如果充电电压过高会导致电池组的过量充电，反之则会造成电池组的充电不足。
