膏体充填系统流程简介资料南京铅锌银矿全尾砂膏体充填系统（简介）1、工区充填站布置：充填站总长度约50m，总宽度约25m，占地面积约800 m2，主要由两个容积分别约为800m3的卧式全尾砂沉降池，一个容量170t 的立式散装水泥仓，一个回水池及充填作业控制室、休息室、试验室组成。
2、充填钻孔及井下管网膏体充填料浆经原有钻孔下放至-125m中段后，自-125m水平以下利用100米或50米深中段间钻孔或充填管道井，水平管道总长度控制在400—600m之内，从而使-425m 以上各中段充填倍线降低至2.2—2.9。
-425m以下各中段矿体向西侧伏，侧伏角约45°，矿体倾角80°上下，随着开采深度的下降，充填倍线将不会增加。
管道采用钢丝编织高强塑料管，管道内径90mm。
3、全尾砂膏体充填系统工艺流程南京铅锌银矿全尾砂膏体充填系统流程：采用全尾砂及32.5级硅酸盐水泥作为充填料。
全尾砂经自然沉降脱水、压气造浆后放砂至搅拌机，水泥则经双管螺旋及电子秤添加至搅拌机。
料浆经双卧轴连续搅拌机及高速搅拌机两段搅拌后，最终经充填钻孔及井下管网自流输送至井下采场充填。
具体描述如下：全尾砂输送：选厂全尾砂经老充填站高扬程渣浆泵加压后，浓度50~55%、流量50m3/h左右，经全尾砂输送管输送至膏体充填站。
全尾砂脱水：（自然沉降脱水、压气造浆）膏体充填站设立两个容积分别约为800m3的卧式沉降池。
在充填作业中，两个沉降池交替使用，即当其中一个沉降池进行放砂及充填作业时，另一个沉降池则用于进砂及沉降脱水，砂池交替进砂或放砂通过开启或关闭分流阀来实现。
当沉降池进砂完毕并经自然沉降后，即可通过放水阀将全尾砂料浆面上澄清的水排入回水池，澄清水经回水泵加压输送至选厂循环使用。
沉降池中全尾砂经自然沉降脱水后，即可进行压气造浆。
空压机站压气通过总进风管及进风总闸进入充填站，每个沉降池中布置压气造浆喷嘴、球阀等压气造浆设施。
无人机巡视系统操作界面以及所拍摄的图片中国设备工程 2024.03（上）图1 地面系统工艺流程图（1）矸石破碎子系统设计。
矸石破碎子系统主要负责矸石的存储、运输、破碎、筛分，为充填站生产提供合格的矸石粉；配比搅拌子系统主要负责原料的存储、给料、称量，是配制搅拌膏体的生产线。
矸石破碎加工系统设计在矸石棚内，包含原矸存储功能，选用系统移动锤式破碎站为主体，矸石破碎系统能力200t/h。
膏体搅拌配比泵送系统包含搅拌配比子系统及泵送子系统，其中搅拌配比子系统搅拌能力不低于满足充填泵送系统的能力。
泵送子系统选用一配备一台应急泵。
84研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2024.03（上）向井下工作面输送，是自动化泵送的控制平台。
视频监测子系统主要负责充填系统关键环节的视频监视复核，是提高系统可靠性的重要组成部分。
管路闸阀监控子系统主要负责充填系统管路压力的远程监测及闸阀的远程控制，是预防事故及快速处理的重要组成部分。
生产管理系统主要负责第1～5项子系统的生产管理系统，包括用户权限管理、订单管理、仓容\仓料名管理、配方管理、设备参数管理、历史报警、历史趋势和用户操作追溯。
集控系统应急反应操作系统主要结合充填工艺和管路监测压力，对出现配料不足、管道压力过高等等突发情况进行应急操作。
数据接口和远程服务系统主要负责充填系统和企业层信息的数据接口要求，远程服务可以更快、更准确地为现场提供解决处理问题方案。
上述8个部分相互配套，协同运行，共同构成自动控制及监测系统的整体。
按照膏体充填生产工艺要求，需要在实现膏体充填设备全流程监控的基础上，具备更多自动化、信息化、智能化的特征。
自动化：充填全流程控制。
基于PLC 和组态软件的过程控制系统在矿山充填行业已较为成熟，除具备传统组态系统的界面、报警、归档、参数配置功能，项目将实现过程控制(即从原料到充填工作面)自动化，井上充填制备订单式一键启动，井下阀门远程监控，井下液位自动检测，全流程可视化的集控系统，保障生产过程全天候安全、稳定、高效运行。

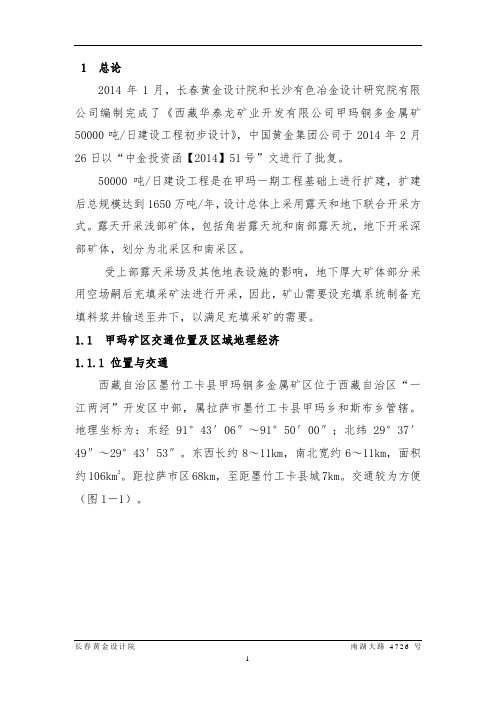

1 总论2014年1月，长春黄金设计院和长沙有色冶金设计研究院有限公司编制完成了《西藏华泰龙矿业开发有限公司甲玛铜多金属矿50000吨/日建设工程初步设计》，中国黄金集团公司于2014年2月26日以“中金投资函【2014】51号”文进行了批复。
50000吨/日建设工程是在甲玛一期工程基础上进行扩建，扩建后总规模达到1650万吨/年，设计总体上采用露天和地下联合开采方式。
露天开采浅部矿体，包括角岩露天坑和南部露天坑，地下开采深部矿体，划分为北采区和南采区。
受上部露天采场及其他地表设施的影响，地下厚大矿体部分采用空场嗣后充填采矿法进行开采，因此，矿山需要设充填系统制备充填料浆并输送至井下，以满足充填采矿的需要。
1.1 甲玛矿区交通位置及区域地理经济1.1.1 位置与交通西藏自治区墨竹工卡县甲玛铜多金属矿区位于西藏自治区“一江两河”开发区中部，属拉萨市墨竹工卡县甲玛乡和斯布乡管辖。
地理坐标为：东经91°43′06″～91°50′00″；北纬29°37′49″～29°43′53″。
东西长约8～11km，南北宽约6～11km，面积约106km2。
距拉萨市区68km，至距墨竹工卡县城7km。
交通较为方便（图1－1）。
图1－1 矿区交通位置图1.1.2 自然地理与经济概况矿区位于冈底斯山脉东段郭喀拉日居山主峰果沙如则东北部，属高山深切割区，山脊呈南北向和东西向，山顶多呈浑圆状，山坡冲沟较发育，海拔4350～5407.5m，地势呈南高北低。
坡度大、海拔高、相对高差大是本区地形三大特点。
矿区内第四系松散堆积物广泛发育，分布面积占85%以上。
一半山坡密灌丛生，一半山坡或为腐植土覆盖，或为寒冻风化形成的倒石覆盖，厚度一般在1～5m。
植被以高山草甸为主，有少量高山耐寒苔藓，植被简单。
水系较发育，以大气降水和冰雪融水供给。
年降雨量在500mm左右，多集中在6－9月。
区内气候属典型的大陆高原性气候。
南京铅锌银矿全尾砂膏体充填系统（简介）1、工区充填站布置：充填站总长度约50m，总宽度约25m，占地面积约800 m2，主要由两个容积分别约为800m3的卧式全尾砂沉降池，一个容量170t的立式散装水泥仓，一个回水池及充填作业控制室、休息室、试验室组成。
2、充填钻孔及井下管网膏体充填料浆经原有钻孔下放至-125m中段后，自-125m水平以下利用100米或50米深中段间钻孔或充填管道井，水平管道总长度控制在400—600m之内，从而使-425m 以上各中段充填倍线降低至2.2—2.9。
-425m以下各中段矿体向西侧伏，侧伏角约45°，矿体倾角80°上下，随着开采深度的下降，充填倍线将不会增加。
管道采用钢丝编织高强塑料管，管道内径90mm。
3、全尾砂膏体充填系统工艺流程南京铅锌银矿全尾砂膏体充填系统流程：采用全尾砂及32.5级硅酸盐水泥作为充填料。
全尾砂经自然沉降脱水、压气造浆后放砂至搅拌机，水泥则经双管螺旋及电子秤添加至搅拌机。
料浆经双卧轴连续搅拌机及高速搅拌机两段搅拌后，最终经充填钻孔及井下管网自流输送至井下采场充填。
具体描述如下：全尾砂输送：选厂全尾砂经老充填站高扬程渣浆泵加压后，浓度50~55%、流量50m3/h左右，经全尾砂输送管输送至膏体充填站。
全尾砂脱水：（自然沉降脱水、压气造浆）膏体充填站设立两个容积分别约为800m3的卧式沉降池。
在充填作业中，两个沉降池交替使用，即当其中一个沉降池进行放砂及充填作业时，另一个沉降池则用于进砂及沉降脱水，砂池交替进砂或放砂通过开启或关闭分流阀来实现。
当沉降池进砂完毕并经自然沉降后，即可通过放水阀将全尾砂料浆面上澄清的水排入回水池，澄清水经回水泵加压输送至选厂循环使用。
沉降池中全尾砂经自然沉降脱水后，即可进行压气造浆。
空压机站压气通过总进风管及进风总闸进入充填站，每个沉降池中布置压气造浆喷嘴、球阀等压气造浆设施。
充填前对池中全尾砂进行压气造浆，待池中全尾砂造浆均匀后，即可打开砂仓放砂阀通过放砂管向搅拌机供给全尾砂浆。
