光伏板热斑效应光伏板热斑效应是指在光伏发电过程中,由于光线聚焦或其他原因,光伏电池表面产生的局部高温区域,从而影响光伏电池的发电效率和寿命。
本文将从光伏板热斑效应的成因、影响及防治措施等方面进行探讨。
一、成因光伏电池是利用太阳能将光能转化为电能的一种设备,而太阳能是通过太阳辐射照射到光伏电池表面产生电能的。
然而,当太阳光线聚焦到一个局部区域时,会产生高温,从而导致光伏电池表面产生热斑。
热斑的形成主要有以下原因:1. 光线聚焦:当光线穿过玻璃或其他透明材料的时候,由于折射率的不同,会产生光线聚焦现象,从而导致光线在光伏电池表面的聚集,产生局部高温区域。
2. 非均匀辐照:由于太阳能的辐照并不是均匀的,当光伏电池表面的不同区域受到的太阳光线强度不同时,也会产生热斑。
3. 光伏电池本身的不均匀性:光伏电池的制造过程中难免会存在一些不均匀性,比如材料的分布不均匀、结晶缺陷等,这些因素也会导致光伏板热斑效应的产生。
二、影响光伏板热斑效应的产生会对光伏电池的发电效率和寿命产生影响。
1. 发电效率:当光伏电池表面产生热斑时,会导致该区域的电流和电压下降,从而影响了光伏电池的发电效率。
2. 寿命:光伏板热斑效应会导致光伏电池的热应力增大,从而导致光伏电池的寿命缩短。
三、防治措施为了减少光伏板热斑效应的产生,需要采取相应的防治措施。
1. 优化光伏电池结构:可以通过优化光伏电池的结构、材料、制造工艺等方面,减少光伏电池本身的不均匀性,从而降低光伏板热斑效应的产生。
2. 选择适当的材料:可以选择透过率较高的玻璃或其他材料,减少光线的聚焦现象,从而减少光伏板热斑效应的产生。
3. 风冷散热:可以通过在光伏电池表面安装散热器或其他散热设备,将热量散发出去,减少局部高温区域的产生。
4. 防止非均匀辐照:可以通过安装防反射膜等设备,使太阳能辐射均匀分布在光伏电池表面,从而减少光伏板热斑效应的产生。
光伏板热斑效应是光伏电池中的一种常见问题,产生的原因主要包括光线聚焦、非均匀辐照和光伏电池本身的不均匀性等。
光伏热斑效应概述及解释说明1. 引言1.1 概述光伏热斑效应是指在光伏发电过程中,由于光照强度不均匀或材料表面特性等因素的影响,产生局部温度升高的现象。
这种现象对光伏发电系统的性能和寿命有着重要的影响。
因此,深入了解和解决光伏热斑效应问题具有重要的实际意义。
1.2 文章结构本文将首先概述光伏热斑效应的定义和原理,并分析其产生的主要影响因素。
其次,我们将探讨一些解决光伏热斑效应问题的方法,并讨论各种方案的优劣与适用性。
最后,在结论部分,我们将总结已经取得的研究成果并展望未来在该领域可能面临的挑战。
1.3 目的本文旨在提供一个综合而清晰地概述光伏热斑效应的文章。
通过对相关知识点进行介绍和讲解,读者可以更好地理解光伏热斑效应及其相关原理,进而为解决该问题提供一定参考。
同时,通过分析已有的研究成果和存在的问题,我们可以为未来的研究方向提出展望,并希望能够对光伏产业的发展和应用提供一定启示。
2. 光伏热斑效应概述:2.1 光伏效应简介:光伏效应是指当光辐射照射到半导体材料上时,产生的电荷对电流的响应。
光伏效应是太阳能电池转换太阳能为电能的基础原理,也是光伏热斑效应产生的前提条件之一。
2.2 热斑效应简介:热斑效应是指在高浓度光照射下,光伏组件表面形成的局部区域温度升高现象。
当太阳能辐射聚焦在一个小区域上时,该区域会受到更高的温度影响,并且可能降低整个光伏系统的性能和寿命。
2.3 光伏热斑效应定义与原理解释:光伏热斑效应是指在高浓度太阳能辐射条件下,由于光线聚焦导致局部区域温度增加,进而引发出现局部失效或性能降低现象。
当太阳能集中在一个小区域上时,这个小区域将吸收更多的能量并产生显著的局部温升,而其他部分的温度保持相对稳定。
这会导致光伏组件中电流产生不均匀分布,降低整个系统的效率。
光伏热斑效应产生的原理主要涉及两个方面。
首先是热载流子效应,高浓度光照射下,热载流子(由高能量光激发生成的载流子)在表面局部区域堆积并增加物质界面处的复合速率。
热斑效应在一定条件下,一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。
被遮蔽的太阳电池组件此时会发热,这就是热斑效应。
这种效应能严重的破坏太阳电池。
有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。
为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。
孤岛效应:太阳能发电系统与市电系统并联供电时,当市电发生故障系统未能及时检知并切离市电系统,而产生独立供电现象。
一旦发生孤岛运转现象时,会造成人员受伤与设备之损坏,故系统设计须具备该效应侦测保护功能。
改善的方法就是采用“反孤岛检测”。
太阳电池组件热斑效应介绍及检测方法:太阳电池组件通常安装在地域开阔、阳光充足的地带。
在长期使用中难免落上飞鸟、尘土、落叶等遮挡物,这些遮挡物在太阳电池组件上就形成了阴影,在大型太阳电池组件方针中行间距不适合也能互相形成阴影。
由于局部阴影的存在,太阳电池组件中某些电池单片的电流、电压发生了变化。
其结果使太阳电池组件局部电流与电压之积增大,从而在这些电池组件上产生了局部温升。
太阳电池组件中某些电池单片本身缺陷也可能使组件在工作时局部发热,这种现象叫“热斑效应”。
在实际使用太阳电池中,若热斑效应产生的温度超过了一定极限将会使电池组件上的焊点熔化并毁坏栅线,从而导致整个太阳电池组件的报废。
据国外权威统计,热斑效应使太阳电池组件的实际使用寿命至少减少10%。
热斑现象是不可避免的,尽管太阳电池组件安装时都要考虑阴影的影响,并加配保护装置以减少热斑的影响。
为表明太阳电池能够在规定的条件下长期使用,需通过合理的时间和过程对太阳电池组件进行检测,确定其承受热斑加热效应的能力。
确定太阳电池组件承受热斑加热能力的检测试验叫“热斑耐久试验”。
热斑耐久试验过程需严格遵循国际标准IEC 61215-2005,试验内容大致如下:1. 装置(1)辐照源1,稳态太阳模拟器或自然光,辐照度不低于700W/m2,不均匀度不超过±2%,瞬时不稳定度在±5%以内。
光伏组件中的“热斑效应”原理一、什么是“热斑效应”?相信大多数光伏从业者都听说过“热斑效应”及其危害的宣传。
常见的资料对热斑效应解释为:在一定条件下,光伏系统中的部分电池会被周围其它物体所遮挡,造成局部阴影,这将引起被遮挡某些电池发热,产生所谓“热斑”现象。
但上述解释还不够完整,局部遮挡只是形成热斑的原因之一,另外一个原因是电池本身的缺陷。
因此,比较准确的定义应该是:热斑是互相连接(主要是串联方式)的电池工作在不同的条件下或者没有相同的性能造成的,它的本质原因是电池之间的失配(对于光伏系统来说,组件之间的失配原理和此相同)。
换句话说,热斑产生的原理是:一个串联电路中,电池由于某些原因,导致其所表现出的工作状态不一致。
这些原因包括遮挡(如周围物体的阴影、落叶、鸟粪等)导致部分电池所表现出的性能和其它电池)不同,或者是电池本身的性能就不同(比较严重的情况是部分电池存在明显缺陷)。
事实上,电池之间性能完全一致的可能性是很小的。
因此,从严格意义上来说,热斑效应是一种正常现象。
有权威检测机构基于大量数据积累和资料调研表明,在辐照度大于800W/m2时,热斑最高温度与组件平均温度之间的温度差值小于10度是可以接受的;如果少数组件存在温差超过10℃的情况,只要这个比例不超过5%,系统功率输出正常,也是可以接受的(例如组件上有直径3-125px的鸟粪,组件边缘有尘土积聚,轻微焊接问题,电池片轻微缺陷,盖板部分玻璃脏污等)。
二、“热斑效应”的产生机理那么产生热斑的基本机理是什么呢?图1:理想太阳能电池和非理想太阳能电池比较图1所示是太阳电池的完整工作曲线,图中:第一象限:是我们常见的电池发电时的IV曲线;第二象限:代表给太阳电池加反向偏压时,电池由发电变为耗电(分界点是纵轴短路电流处);第四象限:代表给太阳电池加正向偏压,正向电压产生的电流方向是从P区流向N区,和光生电流方向相反,所以当正向偏压大于电池的开路电压时,电流反向,电池由发电变为耗电(分界点是横轴开路电压处)。

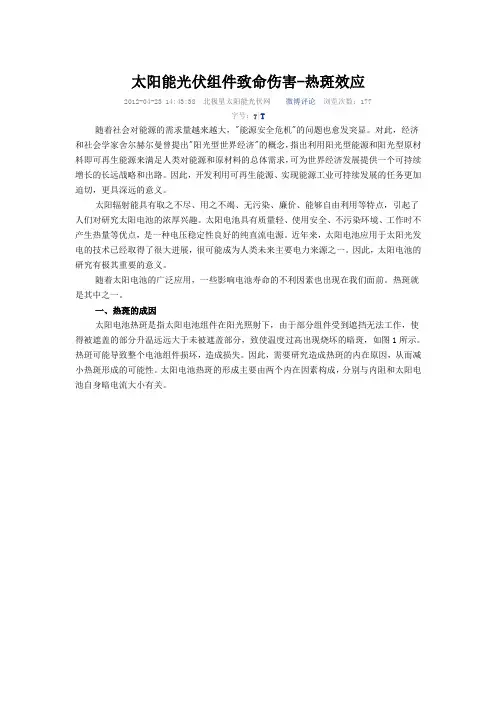

太阳能光伏组件致命伤害-热斑效应2012-04-23 14:43:38 北极星太阳能光伏网微博评论浏览次数:177字号:T|T随着社会对能源的需求量越来越大,"能源安全危机"的问题也愈发突显。
对此,经济和社会学家舍尔赫尔曼曾提出"阳光型世界经济"的概念,指出利用阳光型能源和阳光型原材料即可再生能源来满足人类对能源和原材料的总体需求,可为世界经济发展提供一个可持续增长的长远战略和出路。
因此,开发利用可再生能源、实现能源工业可持续发展的任务更加迫切,更具深远的意义。
太阳辐射能具有取之不尽、用之不竭、无污染、廉价、能够自由利用等特点,引起了人们对研究太阳电池的浓厚兴趣。
太阳电池具有质量轻、使用安全、不污染环境、工作时不产生热量等优点,是一种电压稳定性良好的纯直流电源。
近年来,太阳电池应用于太阳光发电的技术已经取得了很大进展,很可能成为人类未来主要电力来源之一。
因此,太阳电池的研究有极其重要的意义。
随着太阳电池的广泛应用,一些影响电池寿命的不利因素也出现在我们面前。
热斑就是其中之一。
一、热斑的成因太阳电池热斑是指太阳电池组件在阳光照射下,由于部分组件受到遮挡无法工作,使得被遮盖的部分升温远远大于未被遮盖部分,致使温度过高出现烧坏的暗斑,如图1所示。
热斑可能导致整个电池组件损坏,造成损失。
因此,需要研究造成热斑的内在原因,从而减小热斑形成的可能性。
太阳电池热斑的形成主要由两个内在因素构成,分别与内阻和太阳电池自身暗电流大小有关。
图1太阳组件出现热斑损坏的实验照片通常简化假定其温度取决于下列几个主要因素:日照强度L、环境温度T,以及内阻产生的温升Ti,组件温度(阵列温度)T可近似地按下式计算:式中:L=0,Ts=0,Ti=0时阵列的温度;To、a1、a2为根据实验数据按最小二乘法处理后所得的系数,与所使用的太阳电池的类型、安装地点、支架形式等因素都有关系。
由式(1)可见,当光伏阵列中太阳电池被云、树叶或其它物体遮挡时,由于光照的变化,其温度将明显不同于阵列中那些未被遮挡的部分。
组件热斑效应
组件热斑效应是一种基于组件温度不均匀性的电子设备故障模式。
当一个组件比其周
围的其他组件更加加热时,就会形成热斑。
这个热斑会导致温度差异,进而会导致设备出
现不稳定甚至损坏。
因此,在电子设备的设计和使用方面,对于组件热斑效应需要充分考
虑和处理。
组件热斑效应通常发生在设备的高功率部件附近,如CPU、GPU、放大器等。
这些部件在使用过程中会产生大量的热能,并且容易受到周围温度影响。
当一个组件比其周围组件
更容易加热时,就会产生热斑。
这个热斑会导致热量积累,从而导致设备的温度升高。
如果这样的问题没有得到解决,熵的增加会导致组件出现不稳定,加速组件的老化,
最终会导致完全损坏。
为了解决这个问题,需要对设备进行设计和改进。
一种解决组件热斑效应的方法是通过优化散热系统来提高设备的整体温度均匀性。
这
通常涉及到设计更高效的风扇和散热器,以更好地分散组件释放的热量,并使各个组件之
间的温度差异最小化。
此外,还需要在设计设备时考虑组件的散热配置和布局,以最大程
度减少热斑的出现。
在设备的使用方面,也需要注意组件的温度问题。
如果发现设备的某一部分温度异常高,则需要注意可能存在热斑效应的问题。
在这种情况下,可以通过改进散热系统来解决。
此外,还应该确保设备的散热系统清洁和顺畅,防止灰尘等杂物影响散热效果。
光伏电池是将太阳光辐射能量直接转换成电能的器件。
单个硅晶体光伏电池能得到的最大电压约为0.6V,最大电流约为30mA/cm2。
因此光伏电池很少单个使用,而是串联或并联起来,以获得所期望的电压或电流。
光伏组件正是由多个光伏电池连接和封装而成的产品,是光伏发电系统中电池方阵的基本单元。
为了达到较高转换效率,光伏组件中的单体电池须具有相似的特性。
在实际使用过程中,可能出现电池裂纹或不匹配、内部连接失效、局部被遮光或弄脏等情况,导致一个或一组电池的特性与整体不谐调。
失谐电池不但对组件输出没有贡献,而且会消耗其他电池产生的能量,导致局部过热。
这种现象称为热斑效应。
当组件被短路时,内部功率消耗最大,热斑效应也最严重。
一、热斑效应原理当然,并不是所有的电池都可以通过调整遮光比例达到最佳阻抗匹配。
完全遮光情况下,不同特性的Y电池I-V曲线如图3所示。
斜率越低,表明电池的并联电阻越大。
考虑(S-1)个电池串的最大输出功率点所限定的“试验界限”,根据I-V曲线与“试验界限”的交点,把电池分为电压限制型(A类)和电流限制型(B类)。
A类电池并联电阻较大,可以通过减少遮光面积,达到最佳阻抗比配;B类电池的并联电阻较小,完全遮光已是Y电池消耗功率最大的状态。
二、热斑耐久试验热斑效应可导致电池局部烧毁形成暗斑、焊点熔化、封装材料老化等永久性损坏,是影响光伏组件输出功率和使用寿命的重要因素,甚至可能导致安全隐患。
因此,IEC 61215:2005《地面用晶体硅光伏组件设计鉴定和定性》专门设置了热斑耐久试验,以考核光伏组件经受热斑加热效应的能力。
热斑耐久试验过程包括最坏情况的确定、5小时热斑试验以及试验后的诊断测量,分为以下4个步骤。
1、选定最差电池由于受到检测时间和成本的限制,热斑耐久试验不能针对组件中的每一个电池进行。
因此,正式试验之前先比较和选择热斑加热效应最显著的电池。
具体方法是,在一定光照条件下,将组件短路,依次遮挡每个电池,被遮光后稳定温度最高者为最差电池片。
太阳能电池组件的热斑效应太阳能电池是一种将太阳能转化为电能的装置,是可再生能源的重要组成部分。
然而,太阳能电池在工作过程中会出现一种称为热斑效应的现象,这是一种不可忽视的问题。
热斑效应是指太阳能电池组件在工作过程中,由于光的能量不均匀地分布在电池表面,导致某些区域的温度升高,进而影响整个电池组件的性能。
具体来说,当光线集中在电池表面的某个小区域时,这个区域的温度会比周围区域高,这样就会导致电池的输出功率下降。
热斑效应的存在会降低太阳能电池的效率,并且可能导致电池的寿命缩短。
造成热斑效应的原因主要有两个方面。
一方面,太阳能电池的材料特性决定了它对光的吸收能力。
当光线通过电池组件时,一部分光能会被电池材料吸收,而另一部分则会被反射或透过。
如果太阳能电池的材料吸收率不均匀,就会导致光能在电池表面分布不均,进而引起热斑效应。
另一方面,太阳能电池组件在工作过程中会产生一定的热量。
如果热量不能有效地散发出去,就会导致局部温度升高,从而引发热斑效应。
为了解决热斑效应带来的问题,研究人员采取了一系列的措施。
首先,改进太阳能电池的材料特性是解决热斑效应的一种重要途径。
通过优化电池材料的光吸收特性,提高光能的利用率,可以有效地减少热斑效应的发生。
其次,优化太阳能电池组件的结构也是解决热斑效应的关键。
通过设计合理的散热结构,提高热量的散发效率,可以降低热斑效应的影响。
此外,电池组件的温度监测和控制也是解决热斑效应的重要手段。
通过实时监测电池组件的温度分布情况,并采取相应的措施进行调节,可以有效地减少热斑效应的发生。
太阳能电池组件的热斑效应是一种不可忽视的问题,会对电池的性能和寿命产生负面影响。
为了解决热斑效应带来的问题,需要从材料特性、结构设计和温度控制等方面进行改进和优化。
只有充分认识和解决热斑效应,才能更好地发挥太阳能电池的作用,推动可再生能源的发展。
光伏组件热斑效应简析一、什么是光伏组件的热斑效应在一定的条件下,光伏组件中缺陷区域(被遮挡、裂纹、气泡、脱层、脏污、内部连接失效等)被当做负载消耗其它区域所产生的能量,导致局部过热,这种现象称为光伏组件的“热斑效应”。
二、光伏组件热斑效应的危害热斑效应可导致电池局部烧毁形成暗斑、焊点熔化、封装材料老化等永久性损坏,是影响光伏组件输出功率和使用寿命的重要因素,甚至可能导致安全隐患。
三、光伏组件热斑检测1、检测工具热成像仪:红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,从而获得红外热像图,这种热像图与物体表面的热分布场相对应。
通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像,热图像的上面的不同颜色代表被测物体的不同温度。
2、检测方法在一定的辐照度下,用热成像仪对运行中的光伏组件进行热斑检测,检测前尽量保证光伏组件表面无脏污及异物遮挡,同时还要注意勿使身体及检测仪遮挡光伏组件;检测仪器距离光伏组件不能太近,避免热(红外)相机捕捉到组件发射的太阳光点而造成误判断。
热斑检测最好在春末、夏季、秋初的上午11时---下午16时之间的时间段内进行,由于区域原因而导致辐照度、环境温度等的不同,热斑检测的最佳时间段也会相应不同。
3、热斑判断一般情况下认为:光伏组件在正常工作时的温度为30℃时,局部温度高于周边温度6.5℃时,可认为组件局部为热斑区域。
不过这也不是绝对的,因为热斑检测会受到辐照度、组件输出功率、环境温度及组件工作温度、热斑形成原因等因素的影响,因而判断热斑效应最好是以热成像仪图像上的数据分析为准。
(以下图片为组件局部的热斑成像)(1)异物长时间遮挡的热斑成像(2)组件烧损处的热斑成像(3)组件裂纹处的热斑成像(4)其他原因造成的热斑成像注:相同或不同原因导致的热斑形状都不是固定的四、解决热斑效应问题的方法1、在组件上加装旁路二极管。
热斑效应的分析在一定条件下,一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。
被遮蔽的太阳电池组件此时会发热,这就是热斑效应。
这种效应能严重的破坏太阳电池。
有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。
为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。
孤岛效应:太阳能发电系统与市电系统并联供电时,当市电发生故障系统未能及时检知并切离市电系统,而产生独立供电现象。
一旦发生孤岛运转现象时,会造成人员受伤与设备之损坏,故系统设计须具备该效应侦测保护功能。
改善的方法就是采用“反孤岛检测”。
太阳电池组件热斑效应介绍及检测方法:太阳电池组件通常安装在地域开阔、阳光充足的地带。
在长期使用中难免落上飞鸟、尘土、落叶等遮挡物,这些遮挡物在太阳电池组件上就形成了阴影,在大型太阳电池组件方针中行间距不适合也能互相形成阴影。
由于局部阴影的存在,太阳电池组件中某些电池单片的电流、电压发生了变化。
其结果使太阳电池组件局部电流与电压之积增大,从而在这些电池组件上产生了局部温升。
太阳电池组件中某些电池单片本身缺陷也可能使组件在工作时局部发热,这种现象叫“热斑效应”。
在实际使用太阳电池中,若热斑效应产生的温度超过了一定极限将会使电池组件上的焊点熔化并毁坏栅线,从而导致整个太阳电池组件的报废。
据国外权威统计,热斑效应使太阳电池组件的实际使用寿命至少减少10%。
热斑现象是不可避免的,尽管太阳电池组件安装时都要考虑阴影的影响,并加配保护装置以减少热斑的影响。
为表明太阳电池能够在规定的条件下长期使用,需通过合理的时间和过程对太阳电池组件进行检测,确定其承受热斑加热效应的能力。
确定太阳电池组件承受热斑加热能力的检测试验叫“热斑耐久试验”。
热斑耐久试验过程需严格遵循国际标准IEC 61215-2005,试验内容大致如下:1. 装置(1)辐照源1,稳态太阳模拟器或自然光,辐照度不低于700W/㎡,不均匀度不超过±2%,瞬时不稳定度在±5%以内。
光伏组件热斑效应简析一、什么是光伏“热斑效应”在一定的条件下,光伏组件中缺陷区域(被遮挡、裂纹、气泡、脱层、脏污、内部连接失败等)被当做负载消耗其它区域所产生的能量,导致局部过热,这种现象称为光伏组件的“热斑效应”。
二、热斑的成因光伏板热斑是指光伏板组件在阳光照射下,由于部分组件受到遮挡无法工作,使得被遮挡的升温远远大于被遮盖部分,致使温度过高出现烧坏的暗斑。
热斑可能导致整个电池组件损坏,造成损失。
于是需要了解造成热斑的内在原因,从而减小热斑形成的可能性。
而导致热斑形成主要由两个因素——内阻和电池片自身的暗流。
三、热斑效应的危害热斑效应可导致电池局部烧毁形成暗斑、焊点熔化、封装材料老化等永久损坏,是影响光伏组件输出功率和使用寿命的的重要因素,甚至可能导致安全隐患。
四、热斑检测热成像仪:红外热成像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,从而获得红外热像图,这种热像图与物体表面的热分布场相对应。
通俗的说热成像仪就是将物体发出的不可见红外能量转变为可见的热成像。
检测方法:在一定的辐照度下,用热成像仪对运行中的光伏组件进行热斑效应检测,检测前尽量保证光伏组件表面无污垢和遮挡,同时还要注意自身不要遮挡组件;检测仪也请不要距离光伏组件太近,避免红外相机捕捉到光伏组件发射的太阳点引发误判断。
热斑检测最好在春末、夏季、秋初的上午11点到下午4点中进行。
热斑判断:一般情况下认为:光伏组件在正常工作时的温度为30℃,局部温度高于周边温度6.5℃时,可认为组件局部为热斑区域。
但是这也不是绝对的,因为热斑检测会受到福照度、组件输出功率、环境温度及组件工作温度等影响,所以还是要以热成像仪上的图像数据为准。
五、解决热斑效应的方法在组件上加旁路二极管。
通常情况下,旁路二极管不影响组件正常工作,当组件被遮挡时,这时候旁路二极管导通,防止组件产生热斑效应。
优化制造工艺。
组件生产时使用同一档次的电池片、焊接前检查隐裂片、防止漏焊虚焊、增加组件整体强度等。
热斑效应的原理嘿,朋友们!今天咱来聊聊热斑效应这个挺有意思的事儿。
你说这热斑效应啊,就好像是一群小伙伴在干活儿。
正常情况下,大家都齐心协力,把事情办得妥妥当当。
可要是其中有那么一两个小伙伴出了岔子,哎呀,那可就麻烦啦!想象一下,在一个大太阳底下,太阳能电池板就像是一群努力工作的小蜜蜂。
它们本该一起好好地把阳光转化成电能。
可要是有一块电池板被什么东西遮住了一部分,就好比小蜜蜂里有一只被挡住了翅膀飞不起来了。
这时候,其他的电池板还在努力工作呢,电流就都往没被遮住的地方跑啦。
这没被遮住的地方压力可就大了呀,就像一个人干两个人的活儿,时间久了能不累坏嘛!这不,温度就升高了,热斑就出现啦。
这热斑效应可不是闹着玩的呢!就像你本来好好走在路上,突然被一块石头绊了一跤,多烦人呀!它会让电池板的效率降低,本来能发好多电呢,结果因为这热斑,电就少了,那不就亏大啦!而且呀,这热斑要是严重起来,还可能会损坏电池板呢,就像人要是生了大病,可得好好治一治。
那怎么避免热斑效应呢?这可得好好想想办法。
首先呢,咱得保证太阳能电池板干净整洁,别让灰尘啊、树叶啊之类的东西挡住它们。
就像你每天都要洗脸刷牙一样,让它们也干干净净的。
然后呢,安装的时候也得注意,别让什么东西挡住它们啦。
要是发现有电池板被遮住了一点,赶紧清理掉或者调整一下。
还有啊,平时也得多多关注它们。
就像关心你的好朋友一样,时不时去看看它们有没有啥问题。
要是发现有热斑出现了,赶紧采取措施呀,可别不当回事儿。
咱可不能小瞧了这热斑效应,它虽然看起来好像不是什么大问题,但千里之堤还毁于蚁穴呢!要是不好好对待它,那以后可能会带来大麻烦呀!所以啊,大家一定要重视起来,让我们的太阳能电池板好好工作,为我们带来更多的清洁能源。
总之呢,热斑效应这事儿可得放在心上,不能马虎。
只有我们认真对待,才能让太阳能更好地为我们服务呀!。
太阳能电池板的热斑效应实验影响热斑效应是太阳能电池板在工作中面临的一个重要问题。
它指的是太阳能电池板表面因为局部区域温度过高而导致效率下降的现象。
这个问题一直以来都备受关注,因为它会对太阳能发电系统的性能和寿命产生负面影响。
为了更深入地了解太阳能电池板的热斑效应实验影响,我们需要从多个方面进行全面评估。
我们需要了解什么是太阳能电池板的热斑效应。
太阳能电池板是一种通过太阳辐射产生电能的设备,由光伏电池组成。
当太阳光照射到电池板上时,光子会被电池板的半导体材料吸收,进而产生电子和空穴。
这些电子和空穴会流动形成电流,从而产生电能。
然而,当电池板表面存在局部温度过高的热斑时,热量会使得该区域的材料的电子能级发生改变,从而导致电子和空穴重新组合而无法产生电流,从而影响了太阳能电池板的工作效率。
了解太阳能电池板的热斑效应之后,我们将深入评估该效应对太阳能发电系统性能的影响。
热斑效应会降低电池板的整体发电效率。
当局部区域因为热斑效应而无法产生电流时,该区域的发电能力下降,从而降低了太阳能电池板的发电效率。
这将直接影响到太阳能发电系统的总体发电能力和经济效益。
热斑效应还会对太阳能电池板的寿命产生负面影响。
高温会导致材料的老化和退化,降低太阳能电池板的使用寿命。
热斑效应造成的局部高温区域会引起电池板材料的应力集中,使其更容易出现裂纹或失效。
这将减少太阳能电池板的使用寿命,增加了系统的维护和更换成本。
为了更好地理解太阳能电池板的热斑效应实验影响,我们需要关注实验方法和结果。
目前,研究者们通过模拟实验和现场测试来评估热斑效应对太阳能电池板的影响。
模拟实验通常使用热源或激光来产生热斑,然后观察电池板的响应。
现场测试则是在实际太阳能发电系统中安装传感器来监测热斑效应的发生和影响。
这些实验的结果有助于我们更全面地了解热斑效应的影响机制,并为解决这个问题提供技术支持和改进方向。
我们也需要涉及个人观点和理解。
作为一种可再生能源的重要来源,太阳能发电系统的可靠性和性能至关重要。
组件热斑效应原因和运维防护措施曹晓宁1闻震利2吴达1( 1. 中广核太阳能开发有限公司100048; 2. 镇江大全太阳能有限公司212211)摘要:光伏电站中组件在运行中存在很多因素引起功率损耗并可能导致安全问题,热斑效应会造成组件功率的大幅度下降,而且是比较严重的安全隐患。
在组件生产过程、现场施工和运行维护中可以对技术指标提出要求或采取相应的措施来防护热斑效应。
为了减少运维工作量,提供效率,监控系统可以对组件的电流和电压进行监测并进行逻辑判断,可帮助运维人员进行针对性的排查,提高光伏电站运行的安全可靠性。
光伏发电是人类解决能源危机和环境问题的必由之路,在过去的二十年里光伏发电产业有了迅猛的发展,权威能源机构预测在本世纪中叶光伏发电会能为人类主要的供电方式之一。
太阳电池组件是光伏电站的核心元件,组件的性能和安全可靠性直接决定了光伏电站的运行效率。
目前组件的标称功率是在标准测试环境下(标准条件具体是指:温度25℃,光谱分布AM1.5,辐照强度是1000W/m2)的发电功率,而在实际运行环境中,由于温度、辐照强度、光谱失配等因素会影响组件的实际发电功率。
在实际应用中,组件的阴影遮蔽是不可避免的问题,阴影遮蔽会造成功率损失,而且会导致局部发热,产生安全隐患,即热斑效应。
本文对热斑的成因和热斑效应的防护措施进行探讨。
1、热斑效应晶硅组件是由多个太阳电池片串联组成,当串联支路中的一个太阳电池被遮挡时,将被当作负载消耗其他的太阳电池所产生的能量,被遮蔽的太阳电池此时会严重发热,称为热斑效应,如图1所示。
热斑效应会严重影响组件的输出功率,同时会破坏太阳电池的性能。
有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗,热斑效应时组件温度分布如图2所示,可以看到被遮挡电池的温度明显高于其它电池。
图1 热斑效应原理示意图图2 热板效应时组件的温度分布图 2、热斑效应的防护措施组件中电池片的电流失配、电池片破损、组件虚焊和污损遮挡等原因都会引起电池发热,为了防止热斑效应对光伏电站造成发电量损失及对太阳电池造成损伤,应该在组件生产、现场施工和运行维护过程中采取相应的措施来减少热斑效应发生的风险,降低其危害。
热斑效应原理简介及模拟实验杨江海,龚露,蒋忠伟,孙小菩(东莞南玻光伏科技有限公司,东莞,523141)摘要:热斑效应在太阳电池的实际应用中非常普遍,而且热斑效应严重影响太阳电池的性能和寿命,并有很大的危险性。
研究热斑效应的影响因素,降低热斑效应危害性至关重要。
本文首先介绍了组件产生热斑效应的原因,模拟了组件发生热斑效应时遮挡电池片和对应二极管的电压电流曲线以及组件的I-V曲线,并对其进行了解释。
最后,通过等效电路在理论上分析了影响组件热斑效应大小的关键因素。
关键词:光伏,组件,热斑效应,二极管引言随着太阳能电池的广泛应用,一些影响光伏组件发电性能及其寿命的不利因素也随之出现,热斑效应就是其中之一。
目前,大部分人认为发生在光伏组件上的热斑是由于光伏组件被局部遮阴引起的,而根据实际观察,正常组件在毫无遮挡的环境下,热斑现象也十分普遍。
由于发生热斑效应严重的地方局部温度可能较高,有的甚至超过150℃,导致组件局部区域烧毁或形成暗斑、焊点融化、封装材料老化、玻璃炸裂、焊带腐蚀等永久性破坏,给组件的安全性和可靠性造成极大地的隐患[1~5]。
因此,有必要开展一些基础性实验,详细了解热斑效应产生的原因、热斑效应时热斑电池片的电压电流特性以及电池那些性能参数会影响组件热变效应。
1、热斑形成的原因热斑效应是指光伏组件处于工作状态时,组件中某个单体电池或几个单体电池由于遮光或本身原因导致电流降低,当工作电流超过该单体电池或几个单体电池时,则该部分电池被置于反向偏置状态,在电路中的功能由电源变为负载,消耗能量,从而在组件内部形成局部过热现象。
因此,造成组件产生热斑效应有先天性的电池间微小差异原因(硅片质量,电池工艺导致电池EQE曲线不一致即不同光照强度下电池电性能出现差异)和后天性的遮蔽等原因。
为减轻、避免热斑效应,组件在制备过程中会在相邻串之间反向偏置并联一旁路二极管[6~7],如图1所示。
在正常情况下,旁路二极管处于反向偏置状态,当组件中某一片单体电池或几片单体电池被遮蔽时,如果组件工作电流大于遮挡片电流时则该片电池将处于反向偏置状态,当该电池片两端的反向电压大于该串电池电压加上二极管启动电压之和时,该旁路二极管启动,故障串被隔离出组件。
太阳能光伏组件致命伤害-热斑效应
之一。
因此,太阳电池的研究有极其重要的意义。
随着太阳电池的广泛应用,一些影响电池寿命的不利因素也出现在我们面前。
热斑就是其中之一。
一、热斑的成因
太阳电池热斑是指太阳电池组件在阳光照射下,由于部分组件受到遮挡无法工作,使得被遮盖的部分升温远远大于未被遮盖部分,致使温度过高出现烧坏的暗斑,如图1所示。
热斑可能导致整个电池组件损坏,造成损失。
因此,需要研究造成热斑的内在原因,从而减小热斑形成的可能性。
太阳电池热斑的形成主要由两个内在因素构成,分别与内阻和太阳电池自身暗电流大小有关。
图1太阳组件出现热斑损坏的实验照片
通常简化假定其温度取决于下列几个主要因素:日照强度L、环境温度T,
以及内阻产生的温升Ti,组件温度(阵列温度)T可近似地按下式计算:
式中:L=0,Ts=0,Ti=0时阵列的温度;To、a1、a2为根据实验数据按最小二乘法处理后所得的系数,与所使用的太阳电池的类型、安装地点、支架形式等因素都有关系。
由式(1)可见,当光伏阵列中太阳电池被云、树叶或其它物体遮挡时,由于光照的变化,其温度将明显不同于阵列中那些未被遮挡的部分。
同样,当光伏电池处于开路、短路或典型负载等不同工作状态时,由于流过的电流和内阻均有变化,其温度亦有所不同。
当太阳电池组件中部分电池损坏时,其温度差异将更加明显。
二、热斑与暗电流的关系
由于一个太阳电池组件一般包含36或72块太阳电池硅片,不同的硅片的暗电流是不一样的,由图2所示太阳电池简略示意图可分析如下。
太阳能电池组件“热斑效应”分析随着科技日新月异的发展,光伏发电技术在国内外均得到了广泛的应用,其应用形式多种多样,应用场所分布广泛,主要用于大型地面光伏电站、住宅和商用建筑物的屋顶、建筑光伏建筑一体化、光伏路灯等。
在这些场所,不可避免的会出现建筑物、树荫、烟囱、灰尘、云朵等对太阳能电池组件造成遮挡。
因此,人们关心的是此类情况对太阳能电池的发电效率影响有多大,又该如何解决。
在实际应用中,太阳能电池一般是由多块电池组件串联或并联起来,以获得所期望的电压或电流的。
为了达到较高的光电转换效率,电池组件中的每一块电池片都须具有相似的特性。
在使用过程中,可能出现一个或一组电池不匹配,如:出现裂纹、内部连接失效或遮光等情况,导致其特性与整体不谐调。
在一定条件下,一串联支路中被遮蔽的太阳电池组件,将被当作负载消耗其他有光照的太阳电池组件所产生的能量。
被遮蔽的太阳电池组件此时会发热,这就是热斑效应。
这种效应能严重的破坏太阳电池。
有光照的太阳电池所产生的部分能量,都可能被遮蔽的电池所消耗。
为了防止太阳电池由于热斑效应而遭受破坏,最好在太阳电池组件的正负极间并联一个旁路二极管,以避免光照组件所产生的能量被受遮蔽的组件所消耗。
关于组件热斑产生的原因、问题电池的来源及相应对策(一)组件热斑产生的原因光伏组件的核心组成部分是太阳电池,一般说来,每个组件所用太阳电池的电特性要基本一致,否则将在电性能不好或被遮挡的电池(问题电池)上产生所谓热斑效应。
为防止热斑产生应该在每一片电池上都并联一个旁路二极管,在当电池发生问题或被遮挡时,其它电池产生的大于问题电池的电流将被旁路二极管旁路。
而事实上,在每一片电池上都并联一个二极管是不现实的。
一般在组件上是18片(36片或54片电池串联的组件)或24片(72片电池串联的组件)电池串联后并联一个二极管。
可以想象,当这18片或24片电池中产生的电流不一致时,也就是有问题电池存在时,通过这串电池的电流将在问题电池上引起热斑。
热斑效应实验报告一、引言热斑效应是指在光学系统中,当光束通过一个具有非均匀表面温度分布的物体时,光束会在物体表面产生一个聚焦点,这一现象被称为热斑效应。
热斑效应在光学仪器设计和热辐射测量中具有重要的应用价值。
本实验旨在通过实际操作和数据分析,探究热斑效应的产生机制和影响因素。
二、实验装置与原理本实验采用的实验装置主要包括:激光器、凸透镜、平面玻璃样品、热源、温度计和数据采集系统。
实验原理为:激光器发出的激光经过凸透镜聚焦后照射到平面玻璃样品上,玻璃样品上存在着一个温度分布不均匀的热斑,热斑使得玻璃样品的折射率发生变化,从而使激光束发生偏折,通过测量激光束偏折角度的变化,可以间接得到热斑的温度分布。
三、实验过程1. 将激光器与凸透镜调整到适当的位置,使激光束能够正常穿过凸透镜。
2. 将平面玻璃样品放置在凸透镜的焦点位置,注意调整样品的水平度。
3. 使用热源加热玻璃样品的一部分区域,产生温度分布不均匀的热斑。
4. 在激光束照射到玻璃样品上的位置,使用测角仪测量激光束的偏折角度。
5. 将热源移动到不同位置,重复步骤4,记录不同位置的激光束偏折角度。
6. 使用温度计测量热斑的温度分布,并记录数据。
四、实验结果与分析根据实验数据,我们可以绘制激光束偏折角度随热源位置的变化曲线。
曲线上的极小值对应着热斑的位置,通过拟合曲线可以得到热斑的最高温度和温度分布情况。
在实验过程中,我们发现热斑的温度分布不均匀性对激光束偏折角度的影响非常明显。
当热斑的温度分布不均匀性较大时,激光束偏折角度的变化幅度也较大;而当热斑的温度分布比较均匀时,激光束偏折角度的变化幅度较小。
这与热斑效应的基本原理是一致的。
热斑的最高温度也会对激光束偏折角度产生影响。
通过比较不同热源位置下激光束偏折角度的变化情况,我们可以得到热斑的最高温度与激光束偏折角度的定量关系,从而可以通过测量激光束的偏折角度来间接测量热斑的温度。
五、实验应用热斑效应在光学仪器设计和热辐射测量中有着广泛的应用。
热斑效应原理简介及模拟实验
杨江海,龚露,蒋忠伟,孙小菩
(东莞南玻光伏科技有限公司,东莞,523141)
摘要:热斑效应在太阳电池的实际应用中非常普遍,而且热斑效应严重影响太阳电池的性能和寿命,并有很大的危险性。
研究热斑效应的影响因素,降低热斑效应危害性至关重要。
本文首先介绍了组件产生热斑效应的原因,模拟了组件发生热斑效应时遮挡电池片和对应二极管的电压电流曲线以及组件的I-V曲线,并对其进行了解释。
最后,通过等效电路在理论上分析了影响组件热斑效应大小的关键因素。
关键词:光伏,组件,热斑效应,二极管
引言
随着太阳能电池的广泛应用,一些影响光伏组件发电性能及其寿命的不利因素也随之出现,热斑效应就是其中之一。
目前,大部分人认为发生在光伏组件上的热斑是由于光伏组件被局部遮阴引起的,而根据实际观察,正常组件在毫无遮挡的环境下,热斑现象也十分普遍。
由于发生热斑效应严重的地方局部温度可能较高,有的甚至超过150℃,导致组件局部区域烧毁或形成暗斑、焊点融化、封装材料老化、玻璃炸裂、焊带腐蚀等永久性破坏,给组件的安全性和可靠性造成极大地的隐患[1~5]。
因此,有必要开展一些基础性实验,详细了解热斑效应产生的原因、热斑效应时热斑电池片的电压电流特性以及电
池那些性能参数会影响组件热变效应。
1、热斑形成的原因
热斑效应是指光伏组件处于工作状态时,组件中某个单体电池或几个单体电池由于遮光或本身原因导致电流降低,当工作电流超过该单体电池或几个单体电池时,则该部分电池被置于反向偏置状态,在电路中的功能由电源变为负载,消耗能量,从而在组件内部形成局部过热现象。
因此,造成组件产生热斑效应有先天性的电池间微小差异原因(硅片质量,电池工艺导致电池EQE曲线不一致即不同光照强度下电池电性能出现差异)和后天性的遮蔽等原因。
为减轻、避免热斑效应,组件在制备过程中会在相邻串之间反向偏置并联一旁路二极管[6~7],如图1所示。
在正常情况下,旁路二极管处于反向偏置状态,当组件中某一片单体电池或几片单体电池被遮蔽时,如果组件工作电流大于遮挡片电流时则该片电池将处于反向偏置状态,当该电池片两端的反向电压大于该串电池电压加上二极管启动电压之和时,该旁路二极管启动,故障串被隔离出组件。
图1 旁路二极管的连接示意图
2、组件热斑时被遮挡电池片及相应旁路二极管的电压电流曲线
为更清楚的研究并理解热斑效应,我们选用一块组件在户外进行模拟,主要研究组件安装旁路二级管和不安装旁路二极管两种条件下,不同遮光比例对遮挡电池片及旁路二极管的电压电流影响情况。
图1 不同阴影遮挡下电池工作电压曲线图2 不同阴影遮挡下电池工作电压曲线
图1和图2分别为未安装二极管和安装二极管时,不同遮光比例对遮挡电池片两端电压的影响曲线。
从图中可以看出,在未遮挡的情况下,电池两端的电压均为单片电池光照时的工作电压0.4V,当电池被遮挡25%时,遮挡片两端的电压从正向转为反向并迅速增大,未安装二级管的为-18.9V,安装二极管的为-9.5V。
随着遮挡比例的进一步增大,电池两端的电压略微增大并趋于稳定。
全部遮挡时,安装二极管的为-10.57V,未安装二极管的为-21.3V。
这说明安装二极管可以降低遮挡电池片上的负压从而避免电池片受到较大的反向电压而导致热穿击。
前已叙述,当组件安装二极管时,二极管启动的条件为单片电池承受的反向电压大于二极管的启动电压和该串所有电池电压之和,因此遮挡电池片承受的反向电压最大为该串所有电池电压之和加上二极管的启动电压。
单串串联的电池越多,遮挡片承受的反压越大。
图3 不同阴影遮挡下二极管工作电压曲线图4不同阴影遮挡下二极管工作电流曲线
图3和图4为不同遮光比例对旁路二极管两端电压和电流的影响曲线。
可以看出,当组件未被遮挡时旁路二极管两端上的电压已经达到了0.26V左右,虽然此时流经二极管的电流很低为0.3A,但这足以说明该串电池组已经存在热斑效应了,只是热斑影响的程度较低。
当电池片被遮挡25%时,施加在二极管两端的电压和电流分别升高至0.31V和1A。
随着遮光比例的进一步增加二极管两端的电压逐渐升高并趋于稳定,流经二极管的电流则线性升高。
图5 多晶电池暗特性曲线图6 二极管IV曲线图5为使用我司恒压源测试的多晶156电池的电压电流特性曲线,从图中可以看出,多晶硅电池的启动电压为20V左右,击穿电压大于25V。
在组件设计时,为保证组件的安全性和可靠性,设计电压一般选择为10V,按照单片电池最大功率点工作电压0.5V计算,
与旁路二极管并接的最大电池片数量约为20片。
图6是采用恒压源测试的二极管的电压电流曲线,可以看出,该肖特基二极管的启动电压约为0.3V,当二极管上施加的电压超过0.4V时,二极管的导电能力急剧增加。
3、遮光组件的IV曲线分析
图7不同遮光比例下组件的IV曲线
图7是使用同一组件(6×10规格)对固定位置的电池片进行不同比例遮光后测试的IV曲线。
从图中可以看出,电池遮挡25%、50%、75%时组件的IV曲线都呈现阶梯状,三条IV曲线在台阶升高部分和遮挡100%的IV曲线重合,且在台阶拐角处对应的电流分别约为未遮挡组件短路电流的1/4、1/2、3/4。
出现这种现象的原因为当组件工作电流低于遮挡电池片的短路电流时遮挡电池片处于发电状态,相当于直流电源。
而当组件工作电流大于遮挡电池片短路电流后,遮挡电池片开始承受负压,此时并联在该串上的旁路二极管开始启动,当加载
在单片电池上的负压超过二极管启动电压和该串电池电压后,二极管相当于导线,问题组件串被短路隔离出组件,组件电流升高并趋于稳定。
台阶区域重合部分的曲线为二极管的IV 曲线,因此相一致。
另外,从图中还可以看出,单片电池遮挡25%、50%、75%时组件的开路电压基本相同,而遮挡100%时组件的开路电压约为其它情况的下的2/3。
这是因为虽然遮光比例不同,但电池的开路电压变化不大,而当单片电池全部遮挡时,组件的旁路二极管启动,被遮光电池在内的电池串被旁路,组件电压减少1/3。
4、电池影响组件产生热斑效应的因素
图9 电池正偏及反偏时的等效电路图
为研究清楚电池那些性能参数会影响组件产生热斑效应的大小程度,下文将以太阳电池的等效电路图来进行说明。
图9为单体太阳电池的等效电路图,当外加反向电压时,其等效电路如图(b)所示,反偏时流过晶体硅太阳电池中的电流为:
R rev s rev R sh R sh U I R I I I I R -=+=+
(1) 式中,rev I 为晶体硅太阳电池加上一定的反向电压R U 时,流过电池中的逆电流;R I 为流过太阳电池等效二极管的反向电流;sh I 为流过并联电阻的电流;s R 为串联电阻,sh R 为并联电阻。
经过等式变化上
式可以写成:
R sh R rev sh s sh s I R U I R R R R =+++ (2)
由于s R 远远小于sh R ,上式可变化为:
R
rev R sh s U I I R R =++ (3)
从上式可以看出,无论饱和电流的增加或sh R 的减少都将引起晶体硅电池在特定R U 下逆电流的增大。
如果不考虑电池作为二极管消耗的功率,遮挡电池片消耗的总功率可写成:
222222sh s sh sh rev s
R sh rev s sh s R rev s sh s
P P P I R I R U R I R R R U I R R R =+=+⎛⎫=+ ⎪+⎝⎭
=++ (4) 从(3)、(4)式可以看出,如果电池的并联电阻值越小,该片电池热斑时逆电流也越大,消耗的功率也越多,对组件的危害也越大。
另外,不能使用反向电流过大的电池,如果电池的反向电流太大,热斑效应时加载在遮挡电池片上的反向电压将降低,从而可能使旁路二极管失去保护作用。
有资料提出,实际应用中太阳电池的暗电流在12V 时应低于1.5A 。
5、结论
为降低组件热斑风险建议以下措施:
(1)尽量选用相一致EQE 曲线的电池,避免正常情况下产生热斑效应;
(2)与旁路二极管并联的电池串电池数量不能太多,否则施加在遮挡电池片上的反向电压太大,导致电池被热击穿;
(3)不能使用反向电流过大的电池,尽量提高电池的并联电阻。
如果电池的反向电流太大,热斑效应时加载在遮挡电池片上的反向电压将降低,从而可能使旁路二极管失去保护作用。
有资料提出,实际应用中太阳电池的暗电流在12V时应低于1.5A。
(4)优先选用启动电压较低的肖特基二极管,当组件被遮挡时二极管更早启动,尽量降低组件热斑效应。
参考文献
[1].田琦,赵争鸣,邓夷,袁立强,贺凡波. 光伏电池反向模型仿真分析及实验研究[J]. 中国电机工程学报,2011,23:121-128.
[2].李剑,汪义川,李华,周豪浩,温建军,施正荣. 单晶硅太阳电池组件的热击穿[J]. 太阳能学报,2011,05:690-693.
[3].伊纪禄,刘文祥,马洪斌,王晟. 太阳电池热斑现象和成因的分析[J]. 电源技术,2012,06:816-818.
[4].李松丽,张俊,陈有余. 新版热斑耐久试验方法解析[J]. 上海计量测试,2012,03:12-14.
[5].孔凡建. 太阳电池组件I-V特性曲线异常[J]. 电源技术,2010,02:181-185.
[6].李世民,喜文华. 光伏组件热斑对发电性能的影响[J]. 发电设备,2013,01:61-63.
[7].李松丽,张俊,陈有余. 光伏组件热斑耐久试验方法探讨[J]. 电源技术,2013,05:778-780.。
