悬臂梁 弹性力学

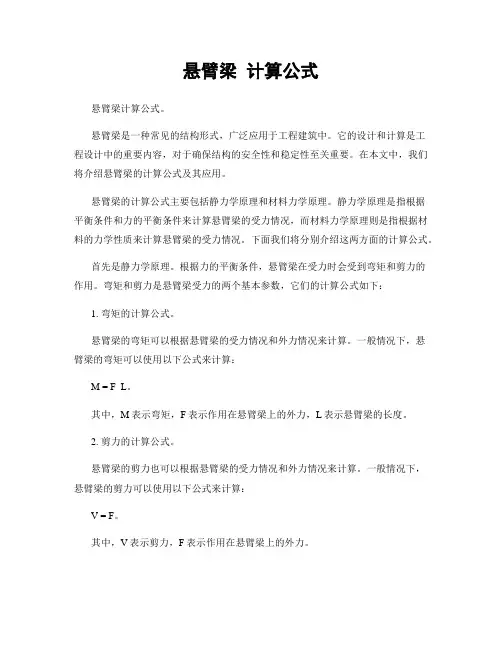

悬臂梁计算公式悬臂梁计算公式。

悬臂梁是一种常见的结构形式，广泛应用于工程建筑中。

它的设计和计算是工程设计中的重要内容，对于确保结构的安全性和稳定性至关重要。

在本文中，我们将介绍悬臂梁的计算公式及其应用。

悬臂梁的计算公式主要包括静力学原理和材料力学原理。

静力学原理是指根据平衡条件和力的平衡条件来计算悬臂梁的受力情况，而材料力学原理则是指根据材料的力学性质来计算悬臂梁的受力情况。

下面我们将分别介绍这两方面的计算公式。

首先是静力学原理。

根据力的平衡条件，悬臂梁在受力时会受到弯矩和剪力的作用。

弯矩和剪力是悬臂梁受力的两个基本参数，它们的计算公式如下：1. 弯矩的计算公式。

悬臂梁的弯矩可以根据悬臂梁的受力情况和外力情况来计算。

一般情况下，悬臂梁的弯矩可以使用以下公式来计算：M = F L。

其中，M表示弯矩，F表示作用在悬臂梁上的外力，L表示悬臂梁的长度。

2. 剪力的计算公式。

悬臂梁的剪力也可以根据悬臂梁的受力情况和外力情况来计算。

一般情况下，悬臂梁的剪力可以使用以下公式来计算：V = F。

其中，V表示剪力，F表示作用在悬臂梁上的外力。

以上是悬臂梁在静力学原理下的计算公式。

接下来我们将介绍悬臂梁在材料力学原理下的计算公式。

材料力学原理是指根据材料的力学性质来计算悬臂梁的受力情况。

材料力学原理下的计算公式主要包括应力和应变的计算公式。

1. 应力的计算公式。

悬臂梁在受力时会产生应力，应力的计算公式如下：σ = M y / I。

其中，σ表示应力，M表示弯矩，y表示悬臂梁截面上某点到受力轴线的距离，I表示悬臂梁的惯性矩。

2. 应变的计算公式。

悬臂梁在受力时会产生应变，应变的计算公式如下：ε = σ / E。

其中，ε表示应变，σ表示应力，E表示悬臂梁的弹性模量。

以上是悬臂梁在材料力学原理下的计算公式。

这些计算公式可以帮助工程师和设计师在设计悬臂梁时准确计算悬臂梁的受力情况，确保悬臂梁的结构安全和稳定。

除了上述的计算公式，还需要考虑悬臂梁的边界条件和约束条件，以及材料的强度和稳定性等因素。

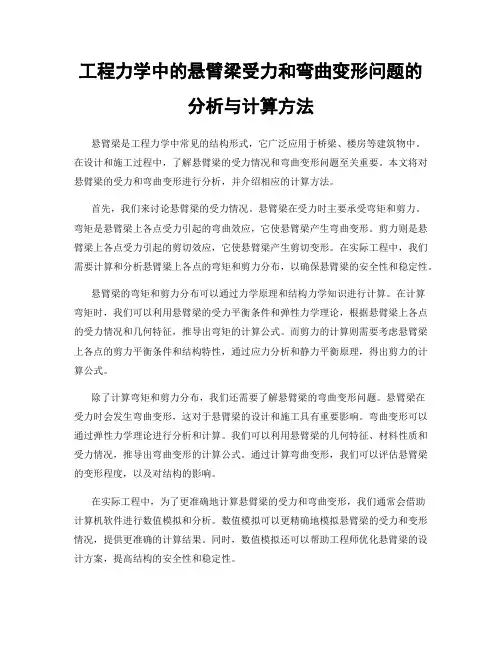

工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法悬臂梁是工程力学中常见的结构形式，它广泛应用于桥梁、楼房等建筑物中。

在设计和施工过程中，了解悬臂梁的受力情况和弯曲变形问题至关重要。

本文将对悬臂梁的受力和弯曲变形进行分析，并介绍相应的计算方法。

首先，我们来讨论悬臂梁的受力情况。

悬臂梁在受力时主要承受弯矩和剪力。

弯矩是悬臂梁上各点受力引起的弯曲效应，它使悬臂梁产生弯曲变形。

剪力则是悬臂梁上各点受力引起的剪切效应，它使悬臂梁产生剪切变形。

在实际工程中，我们需要计算和分析悬臂梁上各点的弯矩和剪力分布，以确保悬臂梁的安全性和稳定性。

悬臂梁的弯矩和剪力分布可以通过力学原理和结构力学知识进行计算。

在计算弯矩时，我们可以利用悬臂梁的受力平衡条件和弹性力学理论，根据悬臂梁上各点的受力情况和几何特征，推导出弯矩的计算公式。

而剪力的计算则需要考虑悬臂梁上各点的剪力平衡条件和结构特性，通过应力分析和静力平衡原理，得出剪力的计算公式。

除了计算弯矩和剪力分布，我们还需要了解悬臂梁的弯曲变形问题。

悬臂梁在受力时会发生弯曲变形，这对于悬臂梁的设计和施工具有重要影响。

弯曲变形可以通过弹性力学理论进行分析和计算。

我们可以利用悬臂梁的几何特征、材料性质和受力情况，推导出弯曲变形的计算公式。

通过计算弯曲变形，我们可以评估悬臂梁的变形程度，以及对结构的影响。

在实际工程中，为了更准确地计算悬臂梁的受力和弯曲变形，我们通常会借助计算机软件进行数值模拟和分析。

数值模拟可以更精确地模拟悬臂梁的受力和变形情况，提供更准确的计算结果。

同时，数值模拟还可以帮助工程师优化悬臂梁的设计方案，提高结构的安全性和稳定性。

总结起来，工程力学中的悬臂梁受力和弯曲变形问题是一个重要的研究领域。

通过分析悬臂梁的受力情况和弯曲变形问题，我们可以了解悬臂梁的力学特性，为悬臂梁的设计和施工提供依据。

同时，借助计算机软件进行数值模拟和分析，可以更准确地计算悬臂梁的受力和变形情况，提高工程的安全性和稳定性。

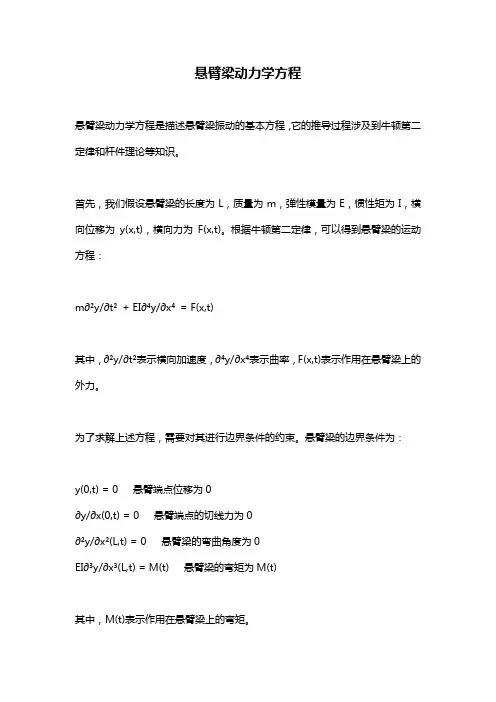

悬臂梁动力学方程
悬臂梁动力学方程是描述悬臂梁振动的基本方程，它的推导过程涉及到牛顿第二定律和杆件理论等知识。

首先，我们假设悬臂梁的长度为L，质量为m，弹性模量为E，惯性矩为I，横向位移为y(x,t)，横向力为F(x,t)。

根据牛顿第二定律，可以得到悬臂梁的运动方程：
m∂²y/∂t²+ EI∂⁴y/∂x⁴= F(x,t)
其中，∂²y/∂t²表示横向加速度，∂⁴y/∂x⁴表示曲率，F(x,t)表示作用在悬臂梁上的外力。

为了求解上述方程，需要对其进行边界条件的约束。

悬臂梁的边界条件为：
y(0,t) = 0 悬臂端点位移为0
∂y/∂x(0,t) = 0 悬臂端点的切线力为0
∂²y/∂x²(L,t) = 0 悬臂梁的弯曲角度为0
EI∂³y/∂x³(L,t) = M(t) 悬臂梁的弯矩为M(t)
其中，M(t)表示作用在悬臂梁上的弯矩。

通过对运动方程和边界条件进行求解，可以得到悬臂梁的振动模态和振动频率。

具体求解方法包括分离变量法、拉普拉斯变换法、有限元法等。

总之，悬臂梁动力学方程是描述悬臂梁振动的基本方程，它的推导过程需要涉及到牛顿第二定律和杆件理论等知识，求解方法包括分离变量法、拉普拉斯变换法、有限元法等。

悬臂梁实验报告实验目的本实验旨在通过对悬臂梁的实验研究，探究其在不同条件下的变形和破坏情况，了解悬臂梁的受力特性以及工程中的应用。

实验原理悬臂梁是一种常见的结构形式，其上部只有一个端点支撑，另一端悬挑出来。

在实验中，我们通过在悬臂梁上加载，观察悬臂梁的变形和破坏情况，从而探究其受力特性。

悬臂梁的受力分析可以基于弹性力学的理论进行，根据悬臂梁的几何形状和材料特性，可以通过静力学的原理计算出悬臂梁在不同位置的应力和位移。

在实验中，我们使用悬臂梁测力传感器，可以实时监测悬臂梁上的应力和变形情况。

实验装置与步骤实验装置包括悬臂梁、加载装置和测量仪器等。

具体的实验步骤如下：1.调整加载装置使其稳固地连接到悬臂梁上；2.使用测力传感器测量悬臂梁的初始载荷；3.逐步增加载荷，记录悬臂梁的变形情况；4.当载荷接近悬臂梁的破坏载荷时，停止加载，并记录破坏载荷；5.对实验数据进行处理和分析。

结果与讨论在实验中，我们记录了不同载荷下悬臂梁的变形情况，得出如下结果：载荷（N）变形（mm）100 0.2200 0.6300 1.2400 2.0500 3.0600 4.5从实验数据可以看出，随着载荷的增加，悬臂梁的变形也逐渐增大。

在低载荷下，悬臂梁的变形比较小，呈线性关系。

随着载荷的增加到一定程度，悬臂梁的变形开始非线性增加，并且出现明显的弯曲变形。

当载荷达到约600N时，悬臂梁发生破坏。

在破坏前，悬臂梁表现出明显的弯曲变形，并且载荷与变形呈现非线性关系。

破坏时，悬臂梁发生断裂，载荷突然下降。

通过对实验数据的分析，我们可以得出悬臂梁的一些特性。

首先，悬臂梁的承载能力随着载荷的增加而增加。

其次，随着载荷的增大，悬臂梁的变形逐渐增大，并呈现出非线性的关系。

最后，悬臂梁在破坏前会发生明显的弯曲变形，载荷与变形呈现非线性关系。

结论本实验通过对悬臂梁的实验研究，得出了一系列结论。

悬臂梁在受力时会发生变形，随着载荷的增加，悬臂梁的变形逐渐增大。

《弹性理论及其工程应用》课程三级项目说明书****: ***专业班级: 10级工设一班****: ***得分:一、设计任务使用matlab 软件对端部受集中载荷的悬臂梁进行数值分析具体内容1. 对悬臂梁进行应力及位移分析, 并以云图形式给出结果。

2. 由图形结果确定梁最易折断部分。

1.首先讨论梁内应力分布。

其边界条件为: (σx )0x ==0; (τxy )h ±=y =0; (σy )h ±=y =0;F= -⎰+-hhdy xy τσx =2f2y ∂∂ϕ=xy c 1 (a) (f ϕ为应力函数）双调和方程为: + + =0 （b ）通过对（a ）、（b ）两式积分可得:)(2)(6736222c y c x c y c xf y +++=∂∂=ϕσ （c ）43222122321c x c x c y c y x fxy ----=∂∂∂-=ϕτ （d ）2.系数的确定由上述边界条件及（c ）、（d ）可得:07632====c c c c ;21421h c c -= ;I Fh F c -=-=3123δ ( 332h I δ=为截面对中性轴的截面二次矩【惯性矩】)至此, 所有常数均已求出, 于是可得应力场:IFxy x -=σ0=y σ)(222y h IF xy --=τ3.然后讨论梁内位移分布（1）应用应变位移关系及胡克定律, 由应力场方程可得出:通过对上式积分得到位移表达式:212322132)1(62)2(62C x C EIFxh EI Fx EI Fxy v C y C y EIF EI y Fx u +-+-+=++++-=ννν（p ）常数 由阻止梁在Oxy 面内作刚体运动所必需的三个约束条件连确定, 如在固定端（ 处） 有: } （q ） 代入式（p ）求得:EIFlh EI Fl C C EI Fl C )1(3,0,2233221ν++===于是可得梁的位移场方程:在固定端 , 由位移场方程可得：GIFh EI Fh x v h y EI F x v EIly F v y l x l x l x 2)1()()]1(2[)(2220222-=+-=∂∂+-=∂∂=====νννν）（ 梁轴的竖向位移为:)()1(326)(23220x l EIFh EI Fl EI x Fl EI Fx v y -+++-==ν 而端部挠度为:GIl Fh EI Fl EI l Fh EI Fl v y x 23)1(3)(23230+=++===ν 上式等号右边的第一项, 是我们熟悉的材料力学中所得到的悬臂梁端部挠度的结果。

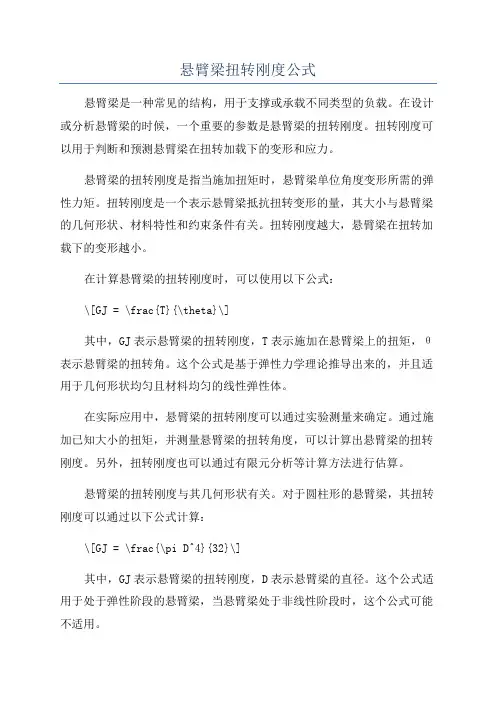

悬臂梁扭转刚度公式悬臂梁是一种常见的结构，用于支撑或承载不同类型的负载。

在设计或分析悬臂梁的时候，一个重要的参数是悬臂梁的扭转刚度。

扭转刚度可以用于判断和预测悬臂梁在扭转加载下的变形和应力。

悬臂梁的扭转刚度是指当施加扭矩时，悬臂梁单位角度变形所需的弹性力矩。

扭转刚度是一个表示悬臂梁抵抗扭转变形的量，其大小与悬臂梁的几何形状、材料特性和约束条件有关。

扭转刚度越大，悬臂梁在扭转加载下的变形越小。

在计算悬臂梁的扭转刚度时，可以使用以下公式：\[GJ = \frac{T}{\theta}\]其中，GJ表示悬臂梁的扭转刚度，T表示施加在悬臂梁上的扭矩，θ表示悬臂梁的扭转角。

这个公式是基于弹性力学理论推导出来的，并且适用于几何形状均匀且材料均匀的线性弹性体。

在实际应用中，悬臂梁的扭转刚度可以通过实验测量来确定。

通过施加已知大小的扭矩，并测量悬臂梁的扭转角度，可以计算出悬臂梁的扭转刚度。

另外，扭转刚度也可以通过有限元分析等计算方法进行估算。

悬臂梁的扭转刚度与其几何形状有关。

对于圆柱形的悬臂梁，其扭转刚度可以通过以下公式计算：\[GJ = \frac{\pi D^4}{32}\]其中，GJ表示悬臂梁的扭转刚度，D表示悬臂梁的直径。

这个公式适用于处于弹性阶段的悬臂梁，当悬臂梁处于非线性阶段时，这个公式可能不适用。

除了悬臂梁的几何形状，材料的特性也会影响其扭转刚度。

材料的切变模量G是一个重要的参数，它表示材料抵抗扭转变形的能力。

切变模量越大，悬臂梁的扭转刚度越大。

悬臂梁的约束条件也会对其扭转刚度产生影响。

在一端固定支撑的悬臂梁比在一端自由支撑的悬臂梁拥有更大的扭转刚度。

在实际设计中，可以通过适当的调整约束条件来控制悬臂梁的扭转刚度。

在工程实践中，悬臂梁的扭转刚度是一个重要的设计参数。

通过合理选择材料、几何形状和约束条件，可以实现所需的扭转刚度。

此外，在实际加载过程中，需要根据实际情况对悬臂梁的扭转刚度进行补偿或校正，以确保安全和性能要求的实现。

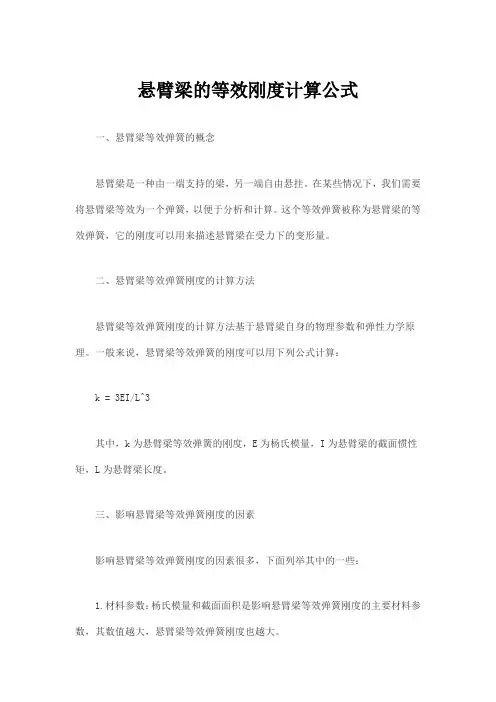

悬臂梁的等效刚度计算公式一、悬臂梁等效弹簧的概念悬臂梁是一种由一端支持的梁，另一端自由悬挂。

在某些情况下，我们需要将悬臂梁等效为一个弹簧，以便于分析和计算。

这个等效弹簧被称为悬臂梁的等效弹簧，它的刚度可以用来描述悬臂梁在受力下的变形量。

二、悬臂梁等效弹簧刚度的计算方法悬臂梁等效弹簧刚度的计算方法基于悬臂梁自身的物理参数和弹性力学原理。

一般来说，悬臂梁等效弹簧的刚度可以用下列公式计算：k = 3EI/L^3其中，k为悬臂梁等效弹簧的刚度，E为杨氏模量，I为悬臂梁的截面惯性矩，L为悬臂梁长度。

三、影响悬臂梁等效弹簧刚度的因素影响悬臂梁等效弹簧刚度的因素很多，下面列举其中的一些：1.材料参数：杨氏模量和截面面积是影响悬臂梁等效弹簧刚度的主要材料参数，其数值越大，悬臂梁等效弹簧刚度也越大。

2.悬臂梁长度：悬臂梁长度越长，悬臂梁等效弹簧刚度越小。

3.悬臂梁截面形状：悬臂梁截面形状不同，对悬臂梁等效弹簧刚度的影响也不同。

四、悬臂梁等效弹簧刚度的计算实例假设一根悬臂梁材质为钢，长度为2m，悬臂梁的截面为矩形，宽度为5cm，高度为8cm，求悬臂梁等效弹簧刚度。

首先，根据材料参数可以得到钢的杨氏模量，一般为2.1×10^11 Pa；其次，根据截面形状可以求得悬臂梁的惯性矩I，即2.67×10^-5 m^4；最后，代入公式可以得到悬臂梁等效弹簧刚度k为2.16×10^7 N/m。

五、注意事项计算悬臂梁等效弹簧刚度时，要注意以下几点：1.如果悬臂梁的截面形状不规则或者长度变化不均匀，需要用数值分析等方法来计算等效弹簧刚度。

2.在计算时要注意单位的转换，通常使用国际单位制SI单位。

3.如果悬臂梁材料非均匀或者存在初应力等情况，需要进行修正。

工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法总结和应用悬臂梁是工程力学中常见的结构，广泛应用于桥梁、楼房等建筑物中。

在设计和施工过程中，了解悬臂梁的受力和弯曲变形问题是非常重要的。

本文将对悬臂梁的受力和弯曲变形进行分析，并总结计算方法的应用。

首先，我们来看悬臂梁的受力问题。

悬臂梁在受到外力作用时，会产生弯矩和剪力。

弯矩是指梁上各截面的内力矩，剪力则是指梁上各截面的内力。

悬臂梁的受力分析可以通过力的平衡条件和应力应变关系来进行。

在计算弯矩时，可以采用弯矩图的方法。

首先，根据悬臂梁的几何形状和受力情况，确定悬臂梁上各截面的受力状态。

然后，根据悬臂梁的几何形状和受力情况，绘制出悬臂梁的弯矩图。

弯矩图可以直观地反映出悬臂梁上各截面的弯矩大小和分布情况。

通过弯矩图，可以计算出悬臂梁上任意一点的弯矩值。

在计算剪力时，可以采用剪力图的方法。

剪力图是指悬臂梁上各截面的剪力大小和分布情况。

通过剪力图，可以计算出悬臂梁上任意一点的剪力值。

剪力图的绘制方法与弯矩图类似，只需要将受力状态和几何形状绘制在图上即可。

其次，我们来看悬臂梁的弯曲变形问题。

悬臂梁在受到外力作用时，会发生弯曲变形。

弯曲变形是指悬臂梁在受力作用下，横截面发生的变形。

悬臂梁的弯曲变形可以通过应力应变关系和位移分析来进行。

在计算弯曲变形时，可以采用弹性力学理论中的梁的弯曲理论。

根据梁的弯曲理论，可以得到悬臂梁上各截面的弯曲曲率和弯曲角。

通过弯曲曲率和弯曲角，可以计算出悬臂梁上任意一点的位移值。

位移值可以用来评估悬臂梁在受力作用下的变形情况。

除了受力和弯曲变形问题的分析，我们还可以应用计算方法来解决实际工程问题。

例如，在桥梁设计中，我们可以通过计算方法来确定悬臂梁的截面尺寸和材料选择。

在楼房设计中，我们可以通过计算方法来评估悬臂梁的受力和变形情况，从而确定合适的结构方案。

总之，悬臂梁的受力和弯曲变形问题是工程力学中的重要内容。

通过分析和计算方法的应用，我们可以更好地理解悬臂梁的受力和变形规律，为实际工程问题的解决提供理论依据和技术支持。

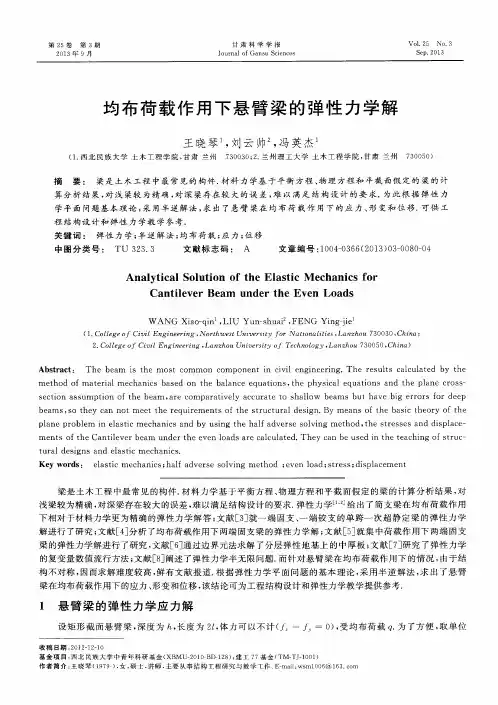

均布荷载作用下悬臂梁的弹性力学解王晓琴;刘云帅;冯英杰【摘要】梁是土木工程中最常见的构件.材料力学基于平衡方程、物理方程和平截面假定的梁的计算分析结果,对浅梁较为精确,对深梁存在较大的误差,难以满足结构设计的要求.为此根据弹性力学平面问题基本理论,采用半逆解法,求出了悬臂梁在均布荷载作用下的应力、形变和位移.可供工程结构设计和弹性力学教学参考.【期刊名称】《甘肃科学学报》【年(卷),期】2013(025)003【总页数】4页(P80-83)【关键词】弹性力学;半逆解法;均布荷载;应力;位移【作者】王晓琴;刘云帅;冯英杰【作者单位】西北民族大学土木工程学院,甘肃兰州730030;兰州理工大学土木工程学院,甘肃兰州730050;西北民族大学土木工程学院,甘肃兰州730030【正文语种】中文【中图分类】TU323.3梁是土木工程中最常见的构件.材料力学基于平衡方程、物理方程和平截面假定的梁的计算分析结果，对浅梁较为精确，对深梁存在较大的误差，难以满足结构设计的要求.弹性力学[1，2］给出了简支梁在均布荷载作用下相对于材料力学更为精确的弹性力学解答；文献[3］就一端固支、一端铰支的单跨一次超静定梁的弹性力学解进行了研究；文献[4］分析了均布荷载作用下两端固支梁的弹性力学解；文献[5］就集中荷载作用下两端固支梁的弹性力学解进行了研究，文献[6］通过边界元法求解了分层弹性地基上的中厚板；文献[7］研究了弹性力学的复变量数值流行方法；文献[8］阐述了弹性力学半无限问题.而针对悬臂梁在均布荷载作用下的情况，由于结构不对称，因而求解难度较高，鲜有文献报道.根据弹性力学平面问题的基本理论，采用半逆解法，求出了悬臂梁在均布荷载作用下的应力、形变和位移，该结论可为工程结构设计和弹性力学教学提供参考.1 悬臂梁的弹性力学应力解设矩形截面悬臂梁，深度为h，长度为2l，体力可以不计（fx＝fy＝0），受均布荷载q.为了方便，取单位宽度的梁来考虑.采用半逆解法求解，如图1所示.图1 悬臂梁由材料力学可知：弯曲应力σx主要由弯矩引起，切应力τxy主要由剪力引起，挤压应力σy由直接荷载q引起.上、下两个边界的正应力边界条件为q不随x而变，因而可以假设σy不随x而变，也就是假设σy只是y的函数，即σy＝f（y）.因为，所以应力函数如下：其中：f（y）、f1（y）、f2（y）都是待定的y的函数.如果Φ作为应力函数，则必须满足相容方程求得故应力函数为已知应力函数可求得应力分量为上、下边界的边界条件为左、右边界的边界条件为利用边界条件可求出待定系数为将上述求得的待定系数代入式（2）、式（3）、式（4），从而得应力分量为2 悬臂梁的弹性力学位移解假设是弹性力学平面应力问题，利用平面应力问题的物理方程可知对应的形变分量为再根据弹性力学平面问题的几何方程并利用悬臂梁固定端处的位移边界条件求得对应的位移分量.由积分得由积分得由并将所求u、v代入得由于式（10）左边是x的函数，右边是y的函数，所以左右两边应等于同一常数，设此常数为w，则有故式（13）、式（14）中，u0、v0和w为表征刚体位移的常数.梁的右端是固定端，严格来说，在整个固定端上，各点都不能移动或转动，但对于多项式解答，这些条件难以完全满足，且工程上梁端完全固定也很难实现.故一般将固定端的位移边界条件近似为边界中点固定不动（该点不能移动、水平线不能转动）即当x＝l，y＝0时：，由此3个位移条件可得于是得梁轴线的挠度为3 结语弹性力学是从平衡方程、几何方程、物理方程出发求解，材料力学是从平衡方程、物理方程和平截面假设基础上的几何关系出发求解，因此，弹性力学方法比材料力学方法更具合理性.根据弹性力学平面问题的基本理论，求出了悬臂梁在均布荷载作用下的弹性力学应力和位移解，得出的弹性力学多项式解在固定端不精确，但根据圣维南原理，在离开固定端一段距离后弹性力学多项式解是精确的.因而得出的公式和结论可供工程结构设计和弹性力学教学参考.【相关文献】[1]徐芝纶.弹性力学简明教程[M］.北京：高等教育出版社，2002.[2]陆明万，罗雪富.弹性理论基础[M］.北京：清华大学出版社，2001.[3]陈玉骥.单跨超静定梁在均布荷载作用下的弹性力学解[J］.海南大学学报：自然科学版，2002，20（2）：188－191.[4]樊友景.均布荷载作用下两端固支梁的弹性力学解[J］.河南科学，2006，24（2）：237－240.[5]张伟.集中荷载作用下两端固支梁的弹性力学解[J］.华北水利水电学院学报，2006，27（4）：40－42.[6]李慧，赵世伟.用边界元法求解分层弹性地基上的中厚板[J］.甘肃科学学报，2004，16（1）：105－108.[7]高洪芬，程玉民.弹性力学的复变量数值流行方法[J］.力学学报，2009，41（4）：480－488.[8]黄耀英，王润富，吴中如.关于弹性力学半无限问题的注记[J］.岩石力学，2009，30（12）：3 681－3 688.。

悬臂梁在均布荷载下的应力状况摘要：悬臂梁在现实生活中很常见，对于悬臂梁的分析采用弹性力学里的应力边界条件和平微分方程和相容方程进行求解计算分析，再结合材料力学的知识进行分析，深入系统的了解悬臂梁的手里特点。

关键词：静定梁、悬臂梁、弹性力学、材料力学、受力特点现实生活中的房屋建筑中，存在很多的悬臂梁结构，身边的例子很多，例如体育场的看台，城市里房屋的阳台，农村房屋中很多都有屋檐，而其都是靠悬臂梁的支撑才能结合上面的附属物件构成。

现在我们就对悬臂梁的应力情况分别采用弹性力学和材料力学的相关知识进行分析如图所示梁受荷载作用，求解其应力1、弹性力学求解 解：本题是按应力求解的。

基本公式xC xy hq C y C y hqy y x h q xy y x 123213332362)46(+=+--=--=τσσ 1、在应力法中，应力分量在单连体中必须满足：y qlx⎪⎪⎭⎫ ⎝⎛-20222qh ql l 202qh qoh /2 h /2 （l ＞＞h ，δ＝1）（1）平衡微分方程；00=+∂∂+∂∂=+∂∂+∂∂y xyy x yxx f x y f yx τστσ（2）相容方程 ()02=+∇y x σσ；（3）应力边界条件（在σs s =上）。

将应力分量代入平衡微分方程和相容方程，两者都能满足。

2、校核边界条件（1）在主要边界上04602123=⎪⎪⎭⎫ ⎝⎛+⋅=±=C h h q x hy xy ，即时，τ,由此得hqC 231-= q C hC h h q q h y y -=++⎪⎪⎭⎫ ⎝⎛--=-=2133282,2即－时，σ，由此得22q C -= 0==y hhy σ时，，将C 1、C 2代入后满足。

将C 1、C 2代入式（a ），得到应力公式：()⎪⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫⎝⎛+--=--=1423223212322223223h y h qx h y h y q y x hqyxyy x τσσ （b ）（2）再将式（b ）代入次要边界条件00==xy x τ时，334hy q x =σ，其主矢量为)(022==-⎰dy x hh x σ而主矩为20)(2220qh ydy hh x x =⎰-=σx =l 时，，其主矢量为； （2分）)46(323y y l hqx --=σql dy hh x xy -=⎰-=220)(τ)14(2322-=h y h ql xyτ，其主矢量为0， （1分）而主矩为)202()(2222qh ql ydy lx hh x --==-⎰σ由此可见，在次要边界上的积分条件均能满足。

材料力学悬臂梁应力计算材料力学是一门研究材料在力学作用下的力学性能的学科。

悬臂梁是材料力学中一个重要的力学结构，其应力计算是材料力学研究的重点内容之一悬臂梁是一根一端固定，另一端自由悬挂的梁，在实际工程中广泛应用于建筑、桥梁、汽车和航空等领域。

悬臂梁的应力计算是设计和分析该结构强度和稳定性的关键步骤。

为了进行悬臂梁的应力计算，首先需要了解材料的力学性质。

材料力学性质包括弹性模量、屈服强度、断裂韧度等。

这些性质描述了材料在力学作用下的变形、强度和断裂性能。

悬臂梁的应力计算可以分为静力学分析和弹性力学分析两个步骤。

在静力学分析中，根据悬臂梁的受力情况，可以得到悬臂梁上的切线力和弯矩。

在弹性力学分析中，可以根据悬臂梁的几何形状和材料性质计算出悬臂梁上的应力。

常见的应力计算公式包括悬臂梁的弯曲应力公式和剪切应力公式。

对于悬臂梁的弯曲应力计算，可以使用悬臂梁的弯曲方程进行计算。

弯曲方程描述了悬臂梁上的弯曲曲线和应力分布，可以根据悬臂梁的载荷和几何形状计算出悬臂梁上的最大应力。

悬臂梁的弯曲方程可以通过一些经典方法求解，例如Euler-Bernoulli悬臂梁理论和Timoshenko悬臂梁理论。

对于悬臂梁的剪切应力计算，可以使用剪切力的变化率进行计算。

剪切力是悬臂梁上的横向力，可以通过静力学分析得到。

剪切应力是悬臂梁上截面上垂直剪切力作用下的应力，可以通过剪切力和悬臂梁的截面面积计算得到。

除了弯曲应力和剪切应力，还需要考虑其他引起应力的因素，例如温度变化和预应力等。

温度变化会引起悬臂梁的热应力，而预应力可能会改变悬臂梁的应力分布。

总结起来，悬臂梁的应力计算是材料力学中一个重要的研究内容。

它可以通过静力学分析和弹性力学分析来计算悬臂梁上的应力。

悬臂梁的应力计算不仅可以用于设计和分析悬臂梁的结构强度和稳定性，还可以用于预测悬臂梁在使用过程中的变形和破坏情况。

因此，悬臂梁的应力计算对于材料力学的研究和实际工程应用有着重要的意义。

工程力学中的悬臂梁受力和弯曲变形分析方法工程力学是一门研究物体受力和变形规律的学科，它在工程设计和结构分析中起着重要的作用。

悬臂梁作为一种常见的结构形式，在工程中广泛应用。

本文将介绍悬臂梁受力和弯曲变形的分析方法。

首先，我们来了解悬臂梁的基本概念。

悬臂梁是指一端固定，另一端悬空的梁结构。

在实际工程中，悬臂梁常见于桥梁、起重机械等场合。

悬臂梁的受力和变形分析是工程设计中的重要环节。

悬臂梁的受力分析是指确定悬臂梁各个部位受力大小和受力方向的过程。

在受力分析中，我们需要考虑悬臂梁的自重、外力和支座反力等因素。

一般来说，悬臂梁受力主要包括弯矩、剪力和轴力。

弯矩是指悬臂梁在外力作用下产生的弯曲力矩，剪力是指悬臂梁在外力作用下产生的剪切力，轴力是指悬臂梁在外力作用下产生的轴向力。

通过受力分析，我们可以计算出悬臂梁各个部位的受力大小和受力方向，为工程设计提供依据。

悬臂梁的弯曲变形分析是指确定悬臂梁在受力作用下产生的弯曲变形大小和变形形态的过程。

弯曲变形是指悬臂梁在外力作用下产生的横向位移。

在弯曲变形分析中，我们需要考虑悬臂梁的几何形状、材料特性和外力大小等因素。

一般来说，悬臂梁的弯曲变形可以通过弯曲方程进行计算。

弯曲方程是描述悬臂梁弯曲变形规律的数学方程，它可以通过假设悬臂梁为一根弹性梁材料，利用力学原理推导得出。

通过弯曲变形分析，我们可以了解悬臂梁在受力作用下的变形情况，为工程设计提供参考。

在悬臂梁的受力和弯曲变形分析中，我们常用的方法有解析法和数值法。

解析法是指通过数学分析和推导，得出悬臂梁受力和变形的解析解。

解析解可以直接给出悬臂梁各个部位的受力大小和变形情况，具有较高的精度和准确性。

数值法是指通过数值计算和近似方法，得出悬臂梁受力和变形的数值解。

数值解可以通过计算机模拟和数值计算得到，具有较高的效率和灵活性。

在实际工程中，我们可以根据具体情况选择解析法或数值法进行悬臂梁的受力和弯曲变形分析。

总之，悬臂梁受力和弯曲变形分析是工程力学中的重要内容。

实验十三 连续弹性体悬臂梁动态特性参数的测试梁振动在工程问题中经常遇到，如旋转机械的转子、叶片、飞行器、高层建筑等等，往往以梁振动为其主要的振动形式。

悬臂梁是一种一端固定一端自由的梁。

它的结构简单，在工程实际中有较多的应用。

除用作工程构件外，机械加工中的刀杆、测量传感器中的弹性元件等，也都采用悬臂梁形式。

本实验用“机械阻抗”或称“频率响应“方法，测量悬臂梁的固有频率、阻尼比和振型等动态特性参数。

由于在结构动态特性的测试中，激励方式通常有稳态正弦激振、随机激振和瞬态激振三类，所以实验可分别采用这三类方式进行。

悬臂梁是一连续弹性体，有无限多个自由度，即有无限多个固有频率的主振型。

在一般情况下，梁的振动是无穷多个主振型的迭加。

如果给梁施加一个合适大小的激扰力，且该力的频率正好等于梁的某阶固有频率，就会产生共振，对应于这一阶固有频率确定的振动形态叫做这一阶主振型，这时其它各阶振型的影响小得可以忽略不计。

用共振法确定梁的各阶固有频率及振型，我们只要连续调节激扰力，当梁出现某阶纯振型且振动幅值最大即产生共振时，就认为这时的激扰力频率是梁的这一阶固有频率。

实际上，我们关心的通常中最低几阶固有频率及主振型，本实验是用共振法来测定悬臂梁的一、二、三阶固有频率和振型。

为：0f 式中： E —材料弹性系数(Pa)，A — 梁横截面积(m 2)，l ρ—材料线密度(kg/m)，l ρ=ρA ，ρ—材料密度（kg/m 3），I —梁截面弯曲惯性矩(m 4)，对矩形截面，弯曲惯性矩：123bh I = (m 4)式中：b —梁横截面宽度(m)，h —梁横截面高度(m)。

本实验取E=20×1011Pa ，ρ=7800kg/m 3各阶固有频率之比：f 1：f 2：f 3 =1：6.27：17.55理论计算可得悬臂梁的一、二、三阶固有频率的振型如图13-2所示，并根据实验结果与计算结果填表13-1。

0 0.1 0.2 0.3 0.4 0.50.6 0.7 0.8 0.9 1 -101200.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1-20200.1 0.2 0.3 0.4 0.5 0.6 0.7 0.80.9 10.511.5 图13-2 悬臂梁的一、二、三阶固有频率的振型图§13-1 稳态正弦激振一．实验目的1．掌握用稳态正弦激振进行机械阻抗测试的仪器组合及使用方法。
