机械设计课程设计题目分配

机械设计课程设计明细表一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和概念，理解机械结构的功能与组成。

2. 培养学生运用力学知识对机械结构进行受力分析和计算的能力。

3. 使学生掌握常用机械零件的设计方法和步骤，并能运用到实际设计中。

技能目标：1. 培养学生运用CAD软件进行机械零件设计和绘制工程图纸的能力。

2. 提高学生运用数学、力学知识解决机械设计问题的能力。

3. 培养学生团队协作和沟通表达的能力，能在项目中进行有效分工与协作。

情感态度价值观目标：1. 培养学生对机械设计学科的兴趣，激发创新意识和探索精神。

2. 培养学生严谨的科学态度，注重实践，善于发现和解决问题。

3. 增强学生的环保意识，注重绿色设计和可持续发展。

分析课程性质、学生特点和教学要求：本课程为高年级机械设计课程，旨在培养学生的实际设计和创新能力。

学生已具备一定的力学、数学和机械原理知识，具有较强的逻辑思维和动手能力。

教学要求注重理论与实践相结合，强调创新意识和团队协作。

1. 熟练运用机械设计原理和方法，完成简单的机械结构设计。

2. 独立使用CAD软件进行零件设计和工程图纸绘制。

3. 在团队项目中发挥个人优势，与他人协作完成复杂机械设计任务。

4. 具备一定的创新能力，关注绿色设计和可持续发展。

5. 养成严谨、务实的学习态度，为未来从事机械设计相关工作奠定基础。

二、教学内容1. 机械设计基本原理：介绍机械设计的基本概念、设计方法和步骤，分析机械结构的功能和组成，以课本第二章内容为基础，深入讲解设计原理在实际中的应用。

2. 机械零件设计：以第三章为参考，详细讲解常用机械零件的设计方法和计算步骤，包括轴、齿轮、轴承、联轴器等零件的设计。

3. 受力分析与计算：运用力学知识，对机械结构进行受力分析，以第四章内容为依据，教授学生如何进行受力计算。

4. CAD软件应用：结合第五章内容，教授学生运用CAD软件进行零件设计和工程图纸绘制，提高学生的实际操作能力。

课程设计题目机械类一、教学目标本课程的教学目标是使学生掌握机械类的基本概念、原理和应用，提高学生的科学素养和解决问题的能力。

具体目标如下：1.知识目标：学生能够理解并掌握机械类的相关概念、原理和特点，包括机械运动、力学、机械结构等；了解机械类在生产和生活中的应用，以及相关的安全知识和职业道德。

2.技能目标：学生能够运用所学的知识，分析和解决机械类相关的问题，如计算机械运动的速度、力量等，能够进行简单的机械设计、制作和维护。

3.情感态度价值观目标：学生能够培养对机械类的兴趣和好奇心，形成积极的学习态度和探索精神；了解机械类在人类社会中的地位和作用，树立正确的职业道德观和环保意识。

二、教学内容本课程的教学内容主要包括机械运动、力学、机械结构等方面的知识。

具体安排如下：1.机械运动：介绍机械运动的基本概念、类型和特点，包括直线运动、曲线运动、旋转运动等，以及相关的速度、力量等计算。

2.力学：讲解力学的基本原理，包括牛顿三定律、摩擦力、重力等，以及力学在机械类中的应用，如受力分析、力矩计算等。

3.机械结构：介绍机械结构的基本原理和设计，包括杠杆、滑轮、齿轮等，以及机械结构在机械类中的应用，如传动系统、运动控制系统等。

4.机械类应用：介绍机械类在生产和生活中的应用，如汽车、机器设备等，以及相关的安全知识和职业道德。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

具体方法如下：1.讲授法：通过教师的讲解，使学生掌握机械类的基本概念、原理和应用。

2.讨论法：通过分组讨论，引导学生深入思考和探讨机械类相关的问题，提高学生的分析和解决问题的能力。

3.案例分析法：通过分析具体的机械类应用案例，使学生了解机械类在实际生产和生活中的应用，提高学生的实践能力。

4.实验法：通过实验操作，使学生直观地了解机械类的原理和应用，提高学生的实验技能和动手能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备适当的教学资源，包括教材、参考书、多媒体资料、实验设备等。

1.题目：自动打印机2. 工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。

它的动作主要有三个：送料到达打印工位；然后打印记号；最后将产品输出。

3. 原始数据及设计要求1）纸盒尺寸: 长100～150mm、宽70～100mm、高30～50mm；2）自动打印机的生产率: 80次／min；3）驱动电机：Y90S-4，功率N=1.1Kw ，转速n=1400r/min。

4. 设计任务a)执行机构选型与设计：构思出至少3种运动方案，并在说明书中画出运动方案草图，经对所有运动方案进行分析比较后，选择其中你认为比较好的方案进行详细设计，该机构最好具有急回运动特性。

b)对选择的方案画出机构运动循环图c)传动系统的设计d)对选择的方案进行尺寸设计e)用ADAMS或SOLIDWORKS软件对机构进行运动仿真f)用ADAMS或SOLIDWORKS软件对机构进行运动学分析，并画出输出机构的位移、速度、和加速度线图。

在2号图纸上画出最终方案的机构运动简图。

1、设计题目：自动链条编结机2、工作原理及工艺动作过程自动链条编结机是用来制造自行车链条式车锁。

链条由一串链节编结而成，每个链节又被加工成扭曲立体形，使外形美观。

它的主要工艺动作：1）自动送料。

将成盘的直径为2.3-2.5mm的钢丝先进行校直，然后形成螺旋形状。

2）切断并压平。

每次送料停止后，剪下一圈螺旋状的钢丝，并将其平整为平的环形；3）链节扭曲。

在环形钢丝两头夹住，使一夹头旋转45o，将链节扭曲成立体环形，完成一个链节的成型。

4）自动联结。

将螺旋料送进，使穿入成形链节，即既实现送料、又完成联结。

如此循环下去就形成车锁链条。

3、原始数据及设计要求1）每分钟能生产34～45个链节。

2）钢丝材料为低碳钢，直径为2.3-2.5mm，每个链节所用的钢丝长度为35mm，扭曲角度为45o。

3）链条可以承受1200～1800N的拉力。

4、设计方案提示1）校直后钢丝自动间歇送料并绕成螺旋形状，采用间歇运动机构另加绕螺旋钢丝机构。

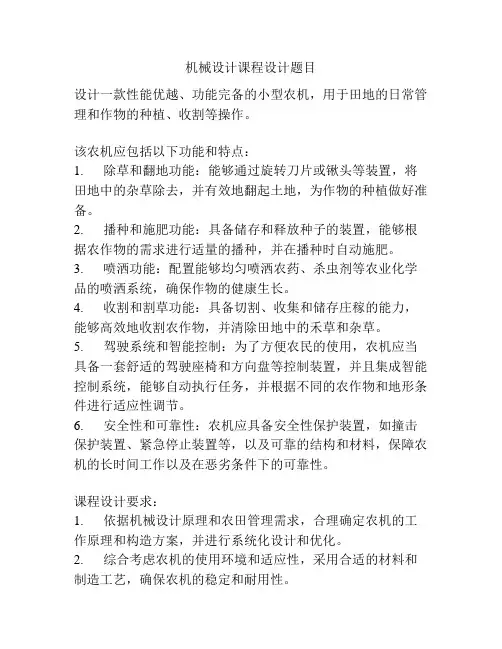

机械设计课程设计题目设计一款性能优越、功能完备的小型农机，用于田地的日常管理和作物的种植、收割等操作。

该农机应包括以下功能和特点：1. 除草和翻地功能：能够通过旋转刀片或锹头等装置，将田地中的杂草除去，并有效地翻起土地，为作物的种植做好准备。

2. 播种和施肥功能：具备储存和释放种子的装置，能够根据农作物的需求进行适量的播种，并在播种时自动施肥。

3. 喷洒功能：配置能够均匀喷洒农药、杀虫剂等农业化学品的喷洒系统，确保作物的健康生长。

4. 收割和割草功能：具备切割、收集和储存庄稼的能力，能够高效地收割农作物，并清除田地中的禾草和杂草。

5. 驾驶系统和智能控制：为了方便农民的使用，农机应当具备一套舒适的驾驶座椅和方向盘等控制装置，并且集成智能控制系统，能够自动执行任务，并根据不同的农作物和地形条件进行适应性调节。

6. 安全性和可靠性：农机应具备安全性保护装置，如撞击保护装置、紧急停止装置等，以及可靠的结构和材料，保障农机的长时间工作以及在恶劣条件下的可靠性。

课程设计要求：1. 依据机械设计原理和农田管理需求，合理确定农机的工作原理和构造方案，并进行系统化设计和优化。

2. 综合考虑农机的使用环境和适应性，采用合适的材料和制造工艺，确保农机的稳定和耐用性。

3. 进行力学分析和动力学仿真，验证农机的设计是否满足要求，并进行相应的调整和改进。

4. 给出农机的图纸和模型，并进行可行性验证，确保农机的设计可以进行实际制造和使用。

5. 最后，根据设计结果和考虑农机的实际使用情况，给出农机的性能指标和使用说明，以及后续改进的建议。

6. 必要时，可以进行部分模块的实际制造和装配，以验证农机设计的可操作性和性能可靠性。

第1题加热炉推料机的执行机构综合与传动装置设计一、设计题目图1－1为加热炉推料机结构总图与机构运动示意图。

该机器用于向热处理加热炉内送料。

推料机由电动机驱动，通过传动装置使推料机的执行构件（滑块）5做往复移动，将物料7送入加热炉内。

设计该推料机的执行机构和传动装置。

图1－1 加热炉推料机结构总图与机构运动示意图二、设计参数与要求加热炉推料机设计参数如表1－1所示。

该机器在室内工作，要求冲击振动小。

原动机为三相交流电动机，电动机单向转动，载荷较平稳，转速误差<4%；使用期限为10年，每年工作300天，每天工作16小时。

表1－1 加热炉推料机设计参数分组参数滑块工作行程最大压力角三、设计任务1.针对图1－1所示的加热炉推料机传动方案，依据设计要求和已知参数，确定各构件的运动尺寸，绘制机构运动简图；2.假设曲柄AB等速转动，画出滑块F的位移和速度的变化规律曲线；3.在工作行程中，滑块F所受的阻力为常数F r1，在空回行程中，滑块F所受的阻力为常数F r2；不考虑各处摩擦、其他构件重力和惯性力的条件下，分析曲柄所需的驱动力矩；4.确定电动机的功率与转速；5.取曲柄轴为等效构件，确定应加于曲柄轴上的飞轮转动惯量；6.设计减速传动系统中各零部件的结构尺寸；7.绘制减速传动系统的装配图和齿轮、轴的零件图；8.编写课程设计说明书。

第2题块状物品推送机的机构综合与结构设计一、设计题目在自动包裹机的包装作业过程中，经常需要将物品从前一工序转送到下一工序。

现要求设计一用于糖果、香皂等包裹机中的物品推送机，将块状物品从一位置向上推送到所需的另一位置，如图2－1所示。

二、设计数据与要求1.向上推送距离H=120mm，生产率为每分钟推送物品120件；2.推送机的原动机为同步转速为3000转/分的三相交流电动机，通过减速装置带动执行机构主动件等速转动；3.由物品处于最低位置时开始，当执行机构主动件转过1500时，推杆从最低位置运动到最高位置；当主动件再转过1200时，推杆从最高位置又回到最低位置；最后当主动件再转过900时，推杆在最低位置停留不动；4.设推杆在上升运动过程中，推杆所受的物品重力和摩擦力为常数，其值为500N；设推杆在下降运动过程中，推杆所受的摩擦力为常数，其值为100N；图2－1 推送机工作要求5.使用寿命10年，每年300工作日，每日工作16小时；6.在满足行程的条件下，要求推送机的效率高（推程最大压力角小于350），结构紧凑，振动噪声小。

第一篇：《机械设计》课程设计教学大纲要点《机械设计》课程设计教学大纲课程编号：150040 课程类型：必修课设计学时：2周大纲主撰写人：孟俊焕编写日期：2006年6月一、课程设计意义、目的和任务课程名称：机械设计适应专业：交通运输（本科）专业课程设计学分：2学分大纲审核人：王卫东1. 《机械设计》课程设计是机械设计课程中实践性较强、综合性突出的重要教学环节，是机械学相关专业的学生在校期间第一次进行的较长时间、较系统、较全面的工程设计能力训练，在实现学生总体培养目标中占有重要地位。

对于树立学生的创新精神，培育学生的设计意识，激发学生的学习兴趣，加深同学对课堂所学内容的理解和掌握都具有举足轻重的作用和十分重要的意义。

2.本教学环节的实施目的是：1）通过课程设计实践，树立正确的设计思想，培养综合运用机械设计课程和其他先修课程的理论与生产实际知识来分析和解决机械设计问题的能力。

2）学习机械设计的一般方法，掌握机械设计的一般规律。

3）进行机械设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和规范。

4）有条件的话，可熟悉计算机和流行CAD 软件的使用操作，进行计算机辅助设计和绘图的训练。

3.任务（学生应提交的设计成果）机器或部件正式装配图1 张，A0 或A1 图纸。

零件工作图2 张，A3 或A4 图纸。

通常为轴、齿轮（或蜗轮）零件工作图。

设计计算说明书一份，说明书应包括：确定传动装置总体方案，选定电动机，传动装置运动学、动力学计算，传动零件的设计计算，轴、轴承、键联接的校核计算，联轴器选择等内容。

二、课程设计教学的基本要求是：1. 能从机器功能要求出发，制订或分析设计方案，合理地选择电动机、传动机构和零件。

2. 能按机器的工作状况分析和计算作用在零件上的载荷，合理选择零件材料，正确计算零件工作能力和确定零件主要参数及尺寸。

3. 能考虑制造工艺、安装与调整、使用与维护、经济性和安全性等问题，对机器和零件进行结构设计。

机械设计基础课程设计说明书设计题目单级直齿圆柱齿轮减速器班级专业：机械制造与自动化学生姓名：指导老师：完成日期：2013 年12 月20日目录第一章传动装置的设计1、电动机的选择2、电动机转速的确定3、传动比的分配4、动力运动参数计算第二章传动零件的设计1、V带设计2、链的设计3、齿轮的设计计算4、轴的设计计算第三章减速器的润滑、密封及箱体尺寸的设计计算1、润滑的选择确定2、密封的选择确定3、减速器附件的选择确定4、确定轴承座孔的宽度L5、确定轴伸出箱体外的位置6、确定轴的轴向尺寸7、键联接的选择8、箱体主要结构尺寸计算第四章 总结参考文献《机械设计基础课程设计》任务书设计题目：带式运输机传动装置某车间用带式运输机，运输机由电动机驱动圆柱齿轮减速器，经链传至运输带。

传动简图：1. 电动机2. V 带传动3. 减速器4. 传动链5. 鼓轮6. 运输带vF 5641 2 3原始数据及工作条件：工作轻微冲击，单向运转，运输带速度允许误差±5%，双班制工作。

已 知 参 数 单 位 设 计 方 案1 2 3 4 5 6 7 8 运输带曳引力 F KN 2.9 4.1 3.6 3.2 3.8 4.0 运输带速度 v m/s 1.1 0.8 0.9 1.0 0.85 0.8 鼓轮直径 D mm 500 500 500 600 600 600 使用年限 y第一章 传动装置的设计1、电动机的选择工作机所需功率：KW FV Pw 2.30.12.3=⨯== 电动机输出功率：KW PwPd 9.382.02.3===η传动装置总效率：轴承轴承鼓轮链齿轮带ηηηηηηη⨯⨯⨯⨯⨯==0.82 96.0=带η 96.0=链η 96.0=鼓轮η 98.0=轴承η 97.0=齿轮η所以，电动机额定功率为4KW2、电动机转速的确定查得：齿轮传动比范围为2—4 链轮传动范围2—5 V 带传动比范围2—4则电动机转速可选取为min 25444.254r i i i nw n -=⨯⨯⨯=链带齿其中min 8.31100060r Dv nw =⨯=π型号 额定功率满载转速 Y112M —4 4 1440 Y112M —6 4 960 Y110M —84720故选Y112M —6型号电动机。

机械设计《课程设计》课题名称一级圆柱齿轮减速器的设计计算系别机械系专业机械设计与制造班级 17机制17701班姓名学号指导老师完成日期2018年6月27日目录第一章绪论第二章课题题目及主要技术参数说明2.1 课题题目2.2 主要技术参数说明2.3 传动系统工作条件2.4 传动系统方案的选择第三章减速器结构选择及相关性能参数计算3.1 减速器结构3.2 电动机选择3.3 传动比分配3.4 动力运动参数计算第四章齿轮的设计计算(包括小齿轮和大齿轮)4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计计算4.2.1 按照接触强度初步设计齿轮主要尺寸4.2.2 齿轮弯曲强度校核4.2.3 齿轮几何尺寸的确定4.3 齿轮的结构设计第五章轴的设计计算(从动轴)5.1 轴的材料和热处理的选择5.2 轴几何尺寸的设计计算5.2.1 按照扭转强度初步设计轴的最小直径5.2.2 轴的结构设计5.2.3 轴的强度校核第六章轴承、键和联轴器的选择6.1 轴承的选择及校核6.2 键的选择计算及校核6.3 联轴器的选择第七章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算7.1 润滑的选择确定7.2 密封的选择确定7.3减速器附件的选择确定7.4箱体主要结构尺寸计算第八章总结参考文献第一章绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。

通过这次训练，使我们在众多方面得到了锻炼和培养。

主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。

（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。
