发动机ECU匹配标定

最终验证
四、 标定工具
标定工具
五、标定软件sam2000概述
SAM2000界面
六、 标定思路
一般标定原则
尽可能通过试验得方法确定标定数据。
标定曲线一般就是有规律得不应出现异常点。
标定得结果应具有良好得重复性。
出现问题时应在控制策略指导下进行分析判断。
更改数据时应预判就是否有其它影响并进行验证。
发动机运转时系统对三元催化器得工作温度进行预测,当预测温度高于
保护温度时,开始计时,若在规定得时间内催化器工作温度始终高于保
护温度,系统则控制燃油供给量,加浓空燃比,以降低催化器得工作温
度;一段时间后,系统预测催化器温度已降低后,恢复至先前空燃比,
并继续预测催化器得工作温度,准备实施保护。
冷却风扇控制算法
燃料及机油:采用制造厂所规定得牌号。
磨合:按制造厂规定得磨合规范进行。
冷却系温度:水冷机得冷却液得出口温度控制在
361K±5K,必要时可减少温度允差;风冷机得指
定点、散热片等温度按制造厂得规定。
台架试验
机油温度:按制造厂规定或控制在368K±5K,必要
时可减少温度允差。
燃料温度:柴油温度控制在311K±5K;汽油温度控
故障下运行
三、 标定流程
标定流程
明确客户需求
系统得确定
外围器件标定
台架标定
整车标定
三高标定
排放标定
客户验收
问题跟踪
电喷系统开发路径
系统定义
初始标定设定
零部件特性定义
发动机基础标定
车辆准备
热带开发
完成最终标定
排放标定
寒带开发
车辆基础标定

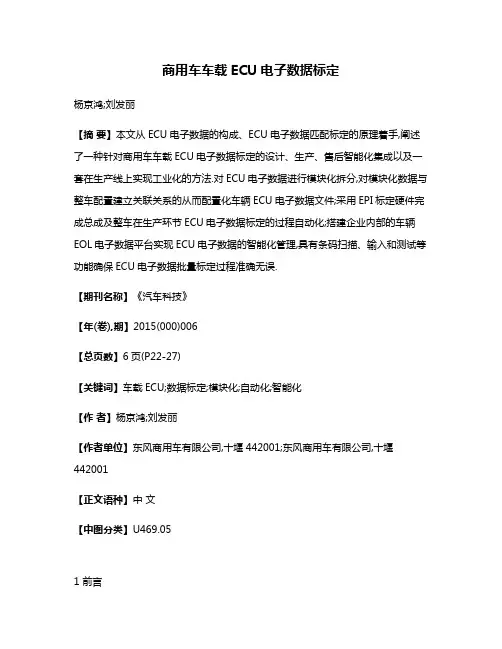

商用车车载ECU电子数据标定杨京鸿;刘发丽【摘要】本文从ECU电子数据的构成、ECU电子数据匹配标定的原理着手,阐述了一种针对商用车车载ECU电子数据标定的设计、生产、售后智能化集成以及一套在生产线上实现工业化的方法.对ECU电子数据进行模块化拆分,对模块化数据与整车配置建立关联关系的从而配置化车辆ECU电子数据文件;采用EPI标定硬件完成总成及整车在生产环节ECU电子数据标定的过程自动化;搭建企业内部的车辆EOL电子数据平台实现ECU电子数据的智能化管理,具有条码扫描、输入和测试等功能确保ECU电子数据批量标定过程准确无误.【期刊名称】《汽车科技》【年(卷),期】2015(000)006【总页数】6页(P22-27)【关键词】车载ECU;数据标定;模块化;自动化;智能化【作者】杨京鸿;刘发丽【作者单位】东风商用车有限公司,十堰442001;东风商用车有限公司,十堰442001【正文语种】中文【中图分类】U469.051 前言车载ECU的功用是根据其内存的程序和数据对各种传感器输入的信号进行处理、判断、运算，然后向执行器输出指令。

ECU内部的控制策略是固定的，数千个运行代码组成电控功能ECU程序，但其包含的数千个自由参数是可调的，程序运行中需要读取ECU内存数据，车型配置的不同，对相应的参数进行调试优化，实现功能跳转，使得整车通过各种排放法规并满足各种驾驶性能指标。

例如可通过配置发动机MAP，调整和优化电控系统的运行参数（如发动机转数）等使发动机在最佳状态下工作，通过修改驾驶踏板曲线数据实现运动模式和普通模式的切换等等。

这一过程设计被称之为ECU匹配标定。

匹配标定是一个复杂的系统工程。

ECU由硬件、软件、电子数据组成，ECU电子数据被分类并存放在不同的区域，分类的方法由用户和ECU开发商共同来定义。

用户也可以对不同区域的数据设置不同的访问权限，以提高ECU电子数据的安全性。

ECU电子数据区包括零部件或车辆信息配置区域、动力参数区、排放参数区、故障诊断区等。

产 品。
关键词 ：汽车 电子；电控发动机 ；标定；电子控制单元 ；数据采集处理
Ｅｌｃ ｒ ｎ ｃＣｏ ｔ ｏ ｇ ｎ ｅ ｔｏ ｉ ｎ ｒ ｌ Ｅｎ ｉ ｅＥＣＵ ｌ ｒ ｔｏ ｙ ｔｍ Ｃａｉ ａ ｉ ｎＳ ｓｅ ｂ Ｃ Ｅ ａＱ ， Ｉ ａ ， Ｕ Ｎ ｉ ｕ ｎ Ｈ ＮＪ — ｉ ＵＸｕｎ Ｄ Ａ Ｌ－ ａ ｉ Ｌ Ｑ
（ｃｏ ｌ ｆ ｐ ｃｌ ｌ ｔｃｌ ｎ ｏ ｕ ｒ ｎ ｉｅｒ ｇ Ｕ ｉｅｓｙｏ ａ ｇ ａｆｒ ｃ ｎｅ ｎ ｅｈ ｏｏｙ Ｓ ａｇ ａ ２０ ９ ， ｈ ａ Ｓｈ ｏ ｔ ａ Ｅｅ ｒ ａ ａｄ ｍｐ ｔ ｇ ｅｉ ， ｎｖｒ ｔ ｆ ｈｎ ｈｉｏ ｉ ｃ ｄＴｃ ｎ ｌｇ ，ｈ ｈ ｉ ０ ０ ３Ｃ ｉ ） ｏＯ ｉ － ｃｉ Ｃ ｅＥ ｎ ｎ ｉ Ｓ Ｓｅ ａ ｎ ｎ
成， 硬件组成示意图如 图 １ 所示 。系统的控制过程为 ：
标定系统软件通过 Ｕ Ｂ Ｃ Ｎ接 口卡发送指令，Ｃ Ｓ ．Ａ Ｅ Ｕ通
过 Ｃ Ｎ 总线接受指令并进行相应的操作 ，Ｅ Ｕ 按 同 Ａ Ｃ 样的流程返回数据给上位机 。
图 ２ 标定系统的软件 结构 （）基本控制参数标定：标定 Ｅ Ｕ 中基本控制参 １ Ｃ 数 （ 如基 本喷油脉 宽、基本点火提前角等 ） 。 （）稳态修正参数标定： ２ 根据不同的环境变化 （ 如 进气温度 、大气压力等 ）对 Ｅ Ｕ参数进行修正 。 Ｃ （）怠速工况参数标定：怠速 时节气 门接近 关闭， ３
发动机 的工作 过 程是 一个 复杂 的多 维非线 性 过
程 ，其电子控制单元 Ｅ Ｕ （ ｌｃ ｏ ｉ Ｃ ｎｒｌＵ ｉ Ｃ Ｅｅｔ ｎｃ ｏ ｔ ｎｔ ｒ ｏ ） 内存 储 了大量 的机械 动 力学和 热 力学参 数 （ 如各 种 ＭＡ 、 征值 等 ） 这些重要的参数将最终关系到车辆 Ｐ特 ，

专业解读：发动机ECU标定全流程标定好比磨刀，基于这把刀的材质、硬度、形状，功能来打造一把合适的刀，完美的标定是发挥出刀的最佳性能，突出重点！一、发动机匹配工作的目标：1 通过发动机台架的匹配，使发动机具有良好的稳态性能，在保证发动机工作可靠性(无爆震，无过热)的情况下，达到发动机的设计功率，扭矩和油耗性能。

2 通过对发动机在车辆上的匹配，使发动机与车辆其他系统(各种电器负载，传动系统，制动系统，三元催化转化器等等)协调工作，保证发动机在各种环境和工作条件下，都具有良好的起动怠速性能，良好的驾驶舒适性和排放性能。

同时还要进行完善的车载诊断系统(OBD)的匹配。

3 通过高温，高寒和高原等道路环境试验，对匹配好的各种性能进行全方位地验证，保证发动机和车辆在各种情况下都能达到既定的安全，环保和驾驶舒适性等严格的指标。

对于汽油机来说，技术上就是控制进气(合理的配气相位，节气门开度等)、喷油(最佳的空燃比)及点火(合适的点火提前角)三者的配合。

需要加以说明的是，发动机的动力性能和经济性能的最大潜力取决于发动机的本体设计，发动机匹配工作只不过是努力使这些潜力得到挖掘或协调。

例如，汽油机通过改变进气量来改变输出的扭矩和功率，进排气系统的设计决定了发动机的充气效率，因此当发动机结构确定时，一定工况下发动机的最大充气量就已确定，发动机的动力性能也就确定；又如，发动机的工作效率，即燃油经济性，决定于燃烧效率及机械效率，通过改变喷油时间、喷油量以及点火提前角可以改善燃油经济性，但是不能突破由于发动机设计限定的燃油经济性极限。

二.发动机管理系统(EMS)和电子控制单元(ECU)发动机管理系统(EngineManagement System, 缩写为EMS)：1979年，BOSCH公司将点火提前角电子控制与燃油定量电子控制融为一体，开发出Motronic,并引入爆震控制、排气再循环等，以满足更趋严格的性能和排放要求，其电子控制范围覆盖整个发动机，称为发动机电子管理系统，其核心是燃油定量和点火正时电子控制。

发动机匹配标定方案Engine Controls and Calibration范明星应用工程师意昂神州（北京）科技有限公司北京市海淀区上地信息路26号中关村创业大厦315-326室电话：（010）8289-8056传真：（010）8278-0433电邮：Jeff.fan@提纲匹配标定的概念标定的基本流程基本标定系统的组成基本标定工具发动机标定和测量系统解决方案系统配置VISION标定和测量系统主要功能特点VISION标定和测量系统竞争优势发动机数据采集系统CSM数据采集设备介绍CSM与VISION基于CAN总线应用示意图CSM测量设备与ETAS测量设备的对比 标定过程中常用空燃比测定仪匹配标定概念发动机控制策略与OBD策略包含了上万个自由参数(单值参数，二维表格，和三维表格等）。

对于一个新的车型应用，这些自由参数需要重新调整从而使该发动机：-在各种不同的环境下运转优良：高温、高寒、高原、水平面等-满足要求的排放标准-具有优良的驾驶性-油耗最小-冷热启动稳定等标定基本流程投放生产整车验证车辆标定台架基本标定三高标定试验排放试验故障诊断标定一般情况下，标定系统都是由3部分组成：-标定软件：核心部分，标定工作全部都在其图形化界面内完成-接口硬件：提供了标定软件与ECU 及测量部分的接口通道-测量模块：提供了标定的依据基本标定系统组成标定软件:ATI VISIONThermo ScanDual ScanUSBHUB基本标定工具 主流标定软件：ATI VISIONETAS INCARA DiagRAVector CANapedSpace CalDesk针对发动机标定与测量系统解决方案的系统配置标定软件：ATI VISION接口硬件：Kvaser LAPcanII或Kvaser USBcanII, T-Connector 数据采集系统：CSM数采模块Thermo-Scan SMB/CAN （可选）Dual-Scan SMB/CAN （可选）Baro-Scan SMB （可选）Thermo-Scan MiniModule（可选）AD-Scan MiniModule（可选）Kvaser USBcan IIUSBATI VISIONPressure sensor orT-ConnectorTherno-Scan MiniModulePT-Scan MiniModuleAD-Scan MiniModuleCANTermination PlugPT100SensorK73 CableKvaser USBCAN ⅡVISION Calibration SoftwareVISION 标定和测量系统－概述系统介绍：ATI (Accurate Technologies Inc) 公司是美国的一家车载嵌入式电控系统的开发、标定与测试工具技术的知名提供商之一。

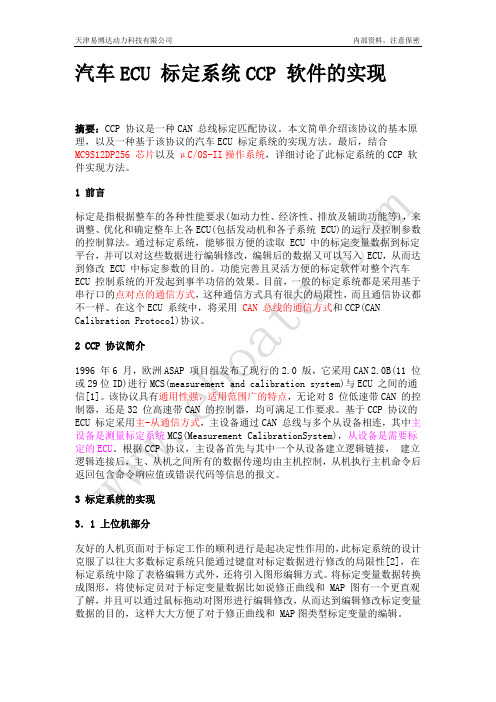

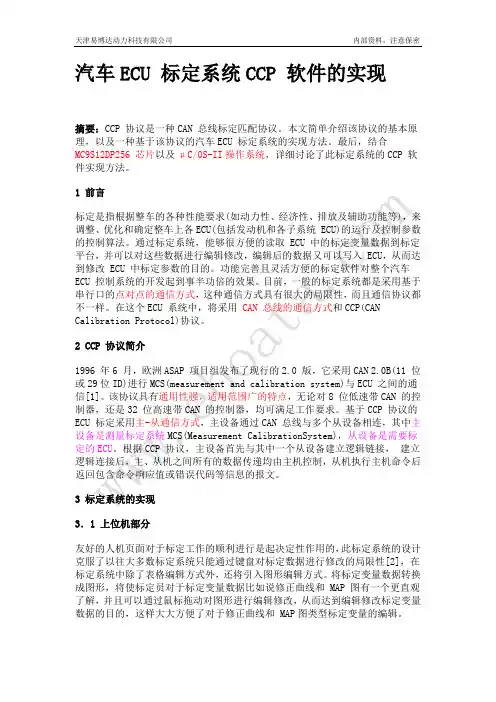

汽车ECU 标定系统CCP 软件的实现摘要：CCP 协议是一种CAN 总线标定匹配协议。

本文简单介绍该协议的基本原理，以及一种基于该协议的汽车ECU 标定系统的实现方法。

最后，结合MC9S12DP256 芯片以及μC/OS-II操作系统，详细讨论了此标定系统的CCP 软件实现方法。

1 前言标定是指根据整车的各种性能要求(如动力性、经济性、排放及辅助功能等)，来调整、优化和确定整车上各ECU(包括发动机和各子系统 ECU)的运行及控制参数的控制算法。

通过标定系统，能够很方便的读取 ECU 中的标定变量数据到标定平台，并可以对这些数据进行编辑修改，编辑后的数据又可以写入 ECU，从而达到修改 ECU 中标定参数的目的。

功能完善且灵活方便的标定软件对整个汽车ECU 控制系统的开发起到事半功倍的效果。

目前，一般的标定系统都是采用基于串行口的点对点的通信方式，这种通信方式具有很大的局限性，而且通信协议都不一样。

在这个ECU 系统中，将采用 CAN 总线的通信方式和CCP(CAN Calibration Protocol)协议。

2 CCP 协议简介1996 年6 月，欧洲ASAP 项目组发布了现行的2.0 版，它采用CAN 2.0B(11 位或29位ID)进行MCS(measurement and calibration system)与ECU 之间的通信[1]。

该协议具有通用性强，适用范围广的特点，无论对8 位低速带CAN 的控制器，还是32 位高速带CAN 的控制器，均可满足工作要求。

基于CCP 协议的ECU 标定采用主-从通信方式，主设备通过CAN 总线与多个从设备相连，其中主设备是测量标定系统MCS(Measurement CalibrationSystem)，从设备是需要标定的ECU。

根据CCP 协议，主设备首先与其中一个从设备建立逻辑链接，建立逻辑连接后，主、从机之间所有的数据传递均由主机控制，从机执行主机命令后返回包含命令响应值或错误代码等信息的报文。

汽车研发：整车ECU开发方法及流程！美女分为很多种，有外貌美女、气质美女、知性美女、还有内涵美女等等，往往是这几种综合到一起是最迷人的！汽车也是，外观漂亮了，还需要有好的性能，两者结合是最完美的。

要想有好的性能，汽车的心脏（发动机）很重要，心脏好了，还需要聪明的大脑来指挥，作为大脑的ECU就至关重要。

那么，今天漫谈君就和大家聊一聊：汽车大脑（ECU）的开发方法及流程一ECU的定义ECU（Electronic Control Unit）：电子控制单元，又称“行车电脑”、“车载电脑”等。

从用途上讲则是汽车专用微机控制器，用一句简单的话来形容就是“ECU就是汽车的大脑”。

二ECU的组成ECU和普通的电脑一样，由微处理器（CPU）、存储器（ROM、RAM）、输入/输出接口（I/O）、模数转换器（A/D）以及整形、驱动等大规模集成电路组成。

三ECU体系结构四ECU的工作原理ECU中CPU是核心部分，它具有运算与控制的功能，发动机在运行时，它采集各传感器的信号，进行运算，并将运算的结果转变为控制信号，控制被控对象的工作。

它还实行对存储器（ROM/FLASH/EEPROM、RAM）、输入/输出接口（I/O）和其它外部电路的控制；存储器ROM中存放的程序是经过精确计算和大量实验取得的数据为基础编写出来的，这个固有程序在发动机工作时，不断地与采集来的各传感器的信号进行比较和计算。

把比较和计算的结果用来对发动机的点火、空燃比、怠速、废气再循环等多项参数的控制。

五ECU开发流程01原型ECU—原型阶段又叫原型PCM（Powertrain Control Module），代表设计产品的早期阶段。

主要是用来定义基本结构，设计底层软件一级开发控制策略。

硬件配置较为灵活，信号调节和输出信号驱动都是初始设计的。

一般来讲，体积比较大，并未考虑产品阶段产品阶段的要求。

换言之，原型ECU是用来优化软件质量的。

02开发ECU—标定阶段又叫标定ECU，开发PCM，代表设计产品的优化阶段，需要将原型ECU上开发的软件移植到开发ECU中，在开发ECU中主要用来修改ECU 的标定参数，以使得ECU与具体的发动机或者整车能够匹配。

标定工具一般运行在 PC 机上，能够通过上下位机
之间的通信介质与发动机 ECU 实现数据信息交互，它
主要实现的模块及功能如图 6 所示。
算 ，再 由 ECU 把 计 算 结 果 以 控 制 信 号 的 形 式 发 送 至
CAN 总线网络上，由 CAN 总线把计算结果发送给 PC
标定工具，对传感器输出的数据进行实时采集和存储。
的灵活性和可扩展性。
为参数下载和在线编程两个阶段。
2.3 CAN 驱动通信
2.5 A2L 解析
在基于标定协议的测量与标定系统中，采用 XCP
数据包进行上位机与下位机之间的实际数据通信，XCP
数据包可以通过 CAN 数据包进行传输。在整个测量与
ASAM MCD-2MC 标准是一种对 ECU 中参数信息
监测 CAN 通信状态。通过手动编写包含命令码和数据
包，封装到 CAN 数据帧中发送到 ECU。在接收到 ECU
含了 ECU 中所有参数及其相关逻辑关系的文本文件，
是尽量保证各功能单元模块化、层次化，降低各功能模
被广泛应用于测量与标定系统中。A2L 文件是一份包
参数的读取、修改和保存等功能。标定系统的设计原则
采用规范化的方式描述参数信息，在 A2L 文件中，参数
块间的耦合度，方便后续对软件的升级和针对不同平台
数、总线参数、通信参数设置、硬件信息以及其他系统环
境参数等。在标定工作过程中，可通过标定工具对系统
Copyright©博看网. All Rights Reserved.
配套应用
参数进行配置，以实现对整个系统的管理和调节。所有
可配置的内容都可以被读取、保存并重新载入使用，以
实现系统的运行灵活性。

¾发动机停机开关
客车发动机后置 时，可通该开关， 使发动机停机。ECU 上电后，正常情况 下，停机开关是断 开的，ECU引脚电压 为24V；当停机开关 闭合时，接到地 上，ECU引脚电压为 0V，这时发动机将 停止运转。
¾故障诊断灯
用于指示发动机故障，当发动机出现故障时，此指示灯会点 亮。ECU上电后，当诊断指示灯不点亮时，ECU引脚电压为 0V；当诊断指示灯点亮时，ECU引脚电压为24V。
（二）、ECU工作电压
1、DEUTZ、6DE3、6DF3额定电压为24V 2、4DC2额定电压为12V
（三）、ECU安装位置
1、驾驶室副驾驶员座椅下-DEUTZ (卡车）
油门踏板插接
2、驾驶室副驾驶员座椅下-6DE3 (卡车）
3、底盘上-4DC2(卡车）
4、发动机上（也可安装在座椅底下）-6DF3
¾CAN接口
ECU可以通过CAN接口实现与整车其它控制器实现信息交换。 目前我们使用CAN2实现了CAN仪表功能，即ECU输出发动机转 速、冷却水温度、机油压力信号给CAN仪表，从CAN仪表获得 车速信号。
¾诊断接口 ECU通过符合ISO9141标准的K线实现与诊断工具的通讯。
3、加速踏板位置传感器
¾加速、减速：连续按SET+或SET-，则巡航设定车速以一斜率增加或减 少；点动SET+或SET-则巡航设定车速以一步长增加或减少。
¾退出巡航：踩刹车、离合，或者按动OFF（ON/OFF常态ON）、排气制 动开关，都可以退出巡航。
¾巡航恢复：退出巡航后，可以按SET+再次进入巡航（以当前车速作为巡 航设定车速），如果按动RESUME开关，则恢复退出巡航前的巡航设定车 速。
低怠速
温度监控 自动巡航 空调低怠速提升 速度限制

电控发动机ECU标定系统摘要：汽车作为一种重要的交通工具，对社会生产力的提高和人们生活水平的改善起了重要的作用。

目前，许多国家都将汽车工业作为国民经济的支柱产业，随着汽车工业高速发展，这使得世界汽车保有量急剧增加。

基于 CAN 总线通讯的发动机电子控制单元标定系统。

标定系统包括标定系统软件、通信模块、待标定发动机电子控制单元和被测发动机，采用多主结构 CAN-bus 数据通信方式。

实现了上位机的标定表格设计，表格数据的整理，标准协议与自定义协议的转换接口的设计，基于协议的数据传输、在线烧录、采集、控制与诊断等功能。

关键词：电控发动机；标定；电子控制为了实现对发动机不同工况下的有效和良好的控制，必须对发动机电控单元进行匹配标定以确定各控制参数。

根据发动机不同的工作状态，对发动机基本点火提前角和喷射脉宽等进行MAP标定，向电控单元发出控制命令，按照在线修改的控制策略和一控制数据实施控制，是发动机电控系统中最高层控制软件。

某一型号发动机 ECU 内部有固定的控制算法和数千个可调的自由参数，对于不同的车型这些参数都需要通过发动机匹配标定进行优化，使得整车达到各种排放与驾驶性能指标。

依靠标定系统可以测量 ECU 内部的 MAP 以及动态实时数据，调整、优化和确定电控系统的运行参数、控制参数和各控制数学模型，来对ECU 中的参数进行全局优化，并最终确定这些参数的最佳值。

一、发动机标定的概念标定是根据发动机及整车的各项性能要求，如动力性、经济性、排放等，调整、优化和确定电控系统软件的运行参数(发动机转速、冷却水温)、控制参数(喷油脉宽、喷油提前角、点火提前角、EGR阀开度等)和各控制数学模型的整个过程。

一个制成的电控系统在匹配任何一种形式的发动机时，其软件中的控制程序和数学模型以及硬件模式基本确定，能不能使匹配的发动机在动力性、经济性和排放诸方面发挥最佳水平，将取决于能否获得软件中的最佳标定参数。

这一取得最佳标定参数的过程，就是匹配标定上作的主要任务，称之为标定。

ECU的基本标定过程1．连接标定接口及笔记本电脑，打开点火开关后再打开标定软件，到监测界面查看MAP值，看是否在97—103内，若不在此范围内，请调此项，直到MAP显示值在此区间为止。

对于空气压力型传感器，一般只需微调此项。

微调方法：若MAP显示值为96，请把第七项里的每一个值都选定后除以0.96后再写入固化；若显示为114，则除以1.14后再写入固化，此时MAP值一般会在100左右。

对于空气流量型传感器，也可以先不标定，发动车辆急加速看MAP值能否到达100左右再修正。

2．切换温度（第38项）的标定：此值根据具体车型标定。

说明：当本系统温度传感器温度>本值方可切换到烧甲醇。

此值的标定应在发动机水温刚达到90度时，监测界面读出的本系统温度传感器温度。

3．最低转换转速（第２５项）的标定：标定值为700，但当车辆怠速小于700时请把此项值标为小于怠速转速值。

4．转速计算常数（第29项）的标定：通常标为1，但当软件显示转速是原车转速表的二倍时请标为2。

5．甲醇系统排气方法：请把第41项标为0后，再在TEST界面选择一个缸（即去掉另三个缸前的√），点击燃料选择开关，让甲醇泵工件进行甲醇管道排气；当发动机运行平稳后把其余三个缸前√勾上，再把第41项标为1。

（若标为1后监测界面上的甲醇压力变为350KPA，则说明压力开关功能正常）6．基本系数（第1项）、主系数（第2项）、发动机系数(第5项)的标定：标定原则：标定完第1、2、5项后，尽量使烧汽油和烧甲醇时两者的汽油脉宽值相等。

(若两者相差太大，则故障灯会点亮。

即当烧甲醇的汽油脉宽大于烧汽油的汽油脉宽时，会报混合气过稀故障；反之，会报混合气过浓故障。

)标定过程：启动车辆暧车，使水温升到90℃，在电子风扇运行过后，读出烧汽油时的汽油脉宽值，转到烧甲醇，标定1、2、5项，使烧甲醇时的汽油脉宽值和读出的汽油脉宽值尽可能相等，否则重新进行标定。

基本系数取值：尽可能取 0.99；主系数取值范围：1.01—1.99；发动机系数尽可能不进行修改。

显示数据RAM起始地址：0x1800，最大数据长度：118字节数据名称说明计算公式D0 AirPress 进气压力AD值（0~255）D1D1 BattV oltage 电瓶电压AD值（0~255）D1*K+B（K=0.0729 B=0）D2 AirTemp 进气温度，小于128为正（D2），大于或等于128为负（D2-256）if D1<128 D1 else D1-256 D3 WaterTemp 冷却液温度，小于128为正（D2），大于或等于128为负（D2-256）if D1<128 D1 else D1-256 D4 ThroPosAD 节气门位置AD值（0~255）D1D5 OxygenAD 前氧传感器AD值（0~255）D1D6 Oxygen2AD 后氧传感器AD值（0~255）D1D7 KnockAD 爆震传感器AD值（0~255）D1D6、D7 缸体温度传感器（度）(D1*256+D2)*K+B（K=1 B=—273）D8 ACIPTemp 空调蒸发器温度传感器（度）if D1<128 D1 else D1-256 D9 AFRatio 空然比*10 D1*K+B（K=0.1 B=0）D10 AtmospherePress 大气压力D1*K+B(K=0.438 B=11.08) D11 OxyFbInjectK 燃油闭环修正值D1D12 UnionInjectTime.byte.Hi 喷油脉宽高位字节D13 UnionInjectTime.byte.Lo 喷油脉宽低位字节D1*256+D2 D14 PreIgniteAngle 点火提前角D1D15 IgniteCloseTime 点火闭合时间D1D16 EngineSpeed.Hi 发动机转速高位字节D17 EngineSpeed.Lo 发动机转速低位字节D1*256+D2 D18 IdleTargetSpeed.Hi 怠速目标转速高位字节D19 IdleTargetSpeed.Lo 怠速目标转速低位字节D1*256+D2 D20 CurIdleValPos.Hi 怠速阀位置高位字节D21 CurIdleValPos.Lo 怠速阀位置低位字节D1*256+D2 D22 OxyFbStudyK1 燃油闭环自学习修正值D1D23 FuelBLMCellsID 燃油闭环自学习单元D1D24 BLMCells[ID] 燃油闭环自学习值D1D25 MAPHPa.Hi 进气压力高位字节(单位0.1KPa)D26 MAPHPa .Lo 进气压力低位字节(D1*256+D2)*K+B(K=0.1 B=0) D27 CarSpeed 车速（Km/h）D1D28 AirFlow 计算空气流量D29 MisFireRate 失火率D1*K+B (K=0.1 B=0) D30 DeviceStatus 运行状态标志：|B7|B6|B5|b4|b3|b2|b1|b0| 二进制D1B0：0-油泵关，1-油泵开D1 bit(B)B1：0-风扇关，1-风扇开D1 bit(B)B2：0-空调关，1-空调开D1 bit(B)B3：0-故障灯灭，1-故障灯亮D1 bit(B)B7：0-发动机停止，1-发动机运行D1 bit(B)B6：0-非怠速，1-怠速D1 bit(B)B5：B4：0-非断油模式，1-断油模式D1 bit(B)D31 ErrorCode 故障码显示，无故障为0，有故障显示故障码。

发动机管理系统 和标定基础知识
研发中心标定部
2009年1月22日
内容简介
发动机管理系统概念 发动机标定基础知识 柴油机后处理技术
一、发动机管理系统概念
发动机管理系统（EMS） 对燃油喷射发动机控制 的基本原理如下：电控系统由电子控制单元 （ECU）、各传感器及其信号的放大和转换电路、 执行器等组成。ECU采集发动机负荷信息、转速 信息、水温、空燃比信息等，经过工况判断、和 一定的计算对喷油量、点火正时和怠速进行控制。
一、发动机管理系统概念
EMS的组成（传感器、ECU、执行器）
蓄电池（电源） 点火开关 传感器： 进气压力（温度）传 感器 空气质量流量计 冷却水温度传感器 节气门位置传感器 霍尔转速传感器 爆震传感器
氧传感器
电子控制单元 ECU
诊断插头 发动机管理系统（EMS）的组成
执行器： 喷油器 点火线圈 怠速旁通阀 电动燃油泵 碳罐阀
需要加以说明的是，发动机的动力性能和经济性能的最大潜力取决于发动 机的本体设计，发动机匹配工作只不过是努力使这些潜力得到挖掘或协调。
二、发动机标定基础知识 发动机标定匹配的基本流程
系统定义阶段
项目最终确定
第一阶段匹配 (项目准备阶段)
第二阶段匹配 (基本匹配阶段)
第三阶段匹配 (精细匹配阶段)
第四阶段匹配 （认可阶段)
夏季试验和高 冬季试
原试验I
验 II
夏季试 验 II
第一阶段
第二阶段
第三阶段
SOP
第四阶段 18-24 月
二、发动机标定基础知识
发动机标定的主要内容
➢发动机台架基础标定 1.传感器信号检查 2.负荷模型 3.扭矩模型 4.喷油时间标定 5.共轨压力标定 6.EGR（废气再循环系统）标定 7.VGT（可变几何界面增压器）标定

汽车ecu 生产标定汽车ECU（Engine Control Unit）是指引擎控制单元，是现代汽车中非常重要的一个部件。

ECU的主要功能是监测和控制发动机的工作状态，以确保发动机能够高效稳定地运行。

而ECU的生产标定则是指对ECU进行参数设置和调整，以使其适应不同的发动机和车辆类型。

ECU的生产标定是在汽车生产过程中进行的一项重要工作。

它包括了对ECU中的各种参数进行设置和调整，以使其能够准确地控制发动机的工作。

这些参数包括燃油喷射量、点火时机、气门正时等。

通过对这些参数的合理调整，可以使发动机在各种工况下都能够达到最佳的工作状态，提高燃烧效率，降低排放和油耗。

在ECU的生产标定过程中，首先需要进行参数的测量和采集。

这一步骤主要是通过传感器来获取发动机工作状态的各种参数，如转速、负荷、温度等。

然后，这些参数将被输入到ECU中进行处理和分析。

根据这些参数的分析结果，ECU会相应地调整发动机的工作参数，以使其能够适应不同的工况需求。

ECU的生产标定是一个非常复杂和精细的过程。

它需要对发动机的各种工况进行全面的测试和分析，以确定最佳的工作参数。

这些工况包括不同的负荷、转速、温度等。

通过对这些工况下的参数进行测试和调整，可以确保发动机在实际使用中能够有良好的性能和可靠性。

除了参数的设置和调整，ECU的生产标定还包括了对诊断功能的测试和验证。

诊断功能是ECU的一个重要功能，它可以监测和诊断发动机的各种故障和问题。

在生产标定过程中，需要对诊断功能进行全面的测试，以确保其能够准确地诊断出发动机的故障和问题，并给出相应的报警和保护措施。

ECU的生产标定是确保发动机性能和可靠性的重要环节。

通过对ECU进行合理的参数设置和调整，可以使发动机在各种工况下都能够达到最佳的工作状态，提高燃烧效率，降低排放和油耗。

而对诊断功能的测试和验证，则可以确保ECU能够准确地监测和诊断发动机的故障和问题，提供及时的保护措施。

汽车ECU的生产标定是一个复杂而精细的过程，它对发动机的工作状态进行全面的监测和控制。

发动机ECU匹配标定发动机ECU匹配标定基本概述ECU内部的控制策略是固定的，但其包含的数千个自由参数是可调的。

对不同的发动机，不同的车型，这些参数都需要进行调试优化，使得整车通过各种排放法规并满足各种驾驶性能指标。

这一调试过程被称之为发动机匹配标定。

匹配标定是一个复杂的系统工程。

它包括台架试验、可控环境实验室试验、基于数学模型的标定计算、排放试验、功能验证试验等。

ECU标定系统的主要类型有：1）ATI VISION CCP 标定系统；2）ATI VISION M6标定系统；3）ETAS INCA CCP标定系统；4）ETAS INCA ETK标定系统等。

但无论那一种标定系统都离不开软件和硬件的支持。

目前，我公司提供的软件平台主要有：ATI VISION、ETAS INCA、RA DiagRA MCD.这三种软件各有特色，但均包含项目管理、标定、数据分析及标定对比等功能。

同时，我公司也为广大客户提供了丰富的硬件支持模块:Therme-Scan SMB/CAN温度采集模块、Dual-Scan SMB/CAN温度-模拟信号混合采集模块、AD-Scan SMB/CAN模拟信号数据采集模块、Thermo-Scan Minimcdule CAN温度采集微型模块、AD-Scan Minimodul CAN 微型模拟信号数据采集工具、ATI EDAQ Modules数据采集模块、Lambda测量仪、Bosch宽域型氧传感器、IGTM-2000点火时间测试仪、SmartTach通用转速测试仪等。

而且，基于我们丰富的软硬资源，我们还将根据客户的不同需求搭建起完整的ECU匹配标定平台。

发动机ECU快速开发平台-NO-Hooks技术NO-Hooks OnTarget 是一项最新的美国专利技术。

该产品是一款软件工具，主要用于ECU策略软件开发与标定。

这一产品功能强大，价格低廉，无需任何附加硬件。

用户可首先用SimulinkR建立新的控制策略开的与标定，EOBD（OBDⅡ）开发，标定及功能验证、对车辆设置某种特定工作状态或进行某种重复试验。

电喷发动机的匹配标定一、概述在一个电控系统软件和硬件模式基本确定的前提下，发动机能否发挥出最好的性能，基本上取决于电控系统与发动机的匹配是否成功。

所谓匹配标定，就是通过对安装了电子控制系统的汽油机进行喷油特性、点火提前特性、怠速稳定性以及瞬态过度工况下各参数的综合试验，使电子控制系统在试验中获取最佳控制数据，从而使由该控制系统精确控制下的汽油机在动力性、经济性及排放性能等方面均获得令人满意的效果。

二、匹配标定试验系统对电控汽油机进行匹配标定的实质是通过大量的试验来实现发动机工作过程的优化。

为了保证匹配标定工作的顺利进行，要求标定试验系统能够实现在线修改，具有良好的精度、稳定性和重复性。

因此，传统的试验设备及方法无法进行电控发动机的匹配标定试验。

用于电喷发动机匹配试验的试验台架应具有以下特点：1)能够根据标定需要，精确地设定发动机运行工况点，且稳定性好；2)实时检测发动机的运行状态，可方便精确地获取发动机经济性、动力性及排放等性能指标；3)通过应用特定的控制软件，能够实现对发动机电子控制单元控制参数的实时在线修改；整个试验系统由发动机、供开发用的ecu、计算机、测功机、排放测试分析仪、油耗仪及其它监控仪器等设备组成。

供开发用的ecu 写入发动机ecu内的eprom中的电控系统软件，主要包括控制程序和供程序使用的数据。

在标定过程中，主要是对这些数据进行调整，最终达到发动机性能的最优化。

产品ecu的存储器为只读存储器，无法对其内部数据进行修改。

匹配标定过程中使用的ecu是专门供匹配用的，该ecu的存储器为eeprom，可根据需要方便地改写数据。

匹配标定专用ecu带一个udasys，它通过标定专用的接口与pc机相连，可将pc机中的数据实时传送给ecu中的eeprom，从而实现对发动机ecu参数的实时在线修改。

专用匹配标定软件cat pc机通过专用的接口与ecu相连，通过专用匹配标定软件，可以对发动机的运行状态参数，如转速、节气门开度、喷油脉宽、发动机温度和点火提前角等参数进行实时监测或标定。

汽车发动机台架标定全程讲解概述：发动机台架标定作为ECU标定的第一步，通过进气模式、扭矩模型、喷油点火等标定来最大程度的发挥发动机的性能，是整车标定的基础。

一．台架标定核心工作45天：●VVT选择●点火角标定●温度模型标定●扭矩模型标定●VVT VE标定●爆震控制●外特性●万有特性二：标定手段●控制油门：PUMA设备直接调节.●控制发动机转速：PUMA设备直接调节.●控制平均缸内压力：PUMA工具可设置油门开度为100%，即可通过调节标定改变缸内压力.●控制点火角：即可通过设置SprkAdvSlewValue改变点火提前角度数.●控制空燃比：通过设置FUEL.SlewValue改变点火提前角度数.●控制VVT开度：设置Intk_DsrdPstn.mode=1即可.三．发动机改造及台架搭建：2天●4个进气歧管温度热电偶、4个排气歧管热电偶、1个催化器中心热电偶.●进气压力传感器（发动机自带）、空滤前压力传感器、节气门前压力传感器、排气背压传感器.●油耗分析仪、空燃比检测仪（ES630）.●开发电脑、ES590 592.●燃烧分析仪，缸压信号.●示波器采集58X，凸轮轴信号、喷油信号、点火信号、爆震传感器信号.●测功机、油门踏板和PUMA设备.●废气分析仪.●台架搭建：线束改造、发动机安放.四：数据准备：0.5天●Engine dyno disable function 因在台架上进行试验，缺少整车上的必要线束、传感器等，为保证正常标定，需关闭ECU的部分诊断功能.●关闭误报的各种EOBD故障码.●关闭闭环控制长期自学习值.●关闭碳罐控制.●COT 关闭.●PE关闭.●DFCO关闭.●关闭失火诊断.●关闭Baro预测.●设置VVT开度.五：台架标定：1.1第一次外特性和信号一致性检查目的：●检验原始发动机是否接近工程目标●检查4缸一致性方法：●根据扭矩特性，选择标定最佳VVT开度.●根据扭矩特性，选择最佳空燃比.●根据扭矩特性，选择最优点火角.●节气门全开工况，从1200rpm开始，每隔400rpm,稳定一定时间（如15S)采数，直到6000rpm.数据处理：●根据外特性数据，作出最大扭矩、最大功率、最小比油耗值曲线1.2各缸排温一致性检查：通过对各缸排温温度在WOT工况下对比排温偏差。
