铝合金阳光房计算依据铝合金阳光房是一种利用铝合金材料搭建而成的户外空间，具有采光好、隔热性能好、耐用性强等优点。

铝合金阳光房的计算依据主要包括结构设计、材料选择和施工等方面。

结构设计是铝合金阳光房计算的重要依据之一。

阳光房的结构设计需要考虑房屋的承重能力、抗风能力和抗震能力等因素。

一般来说，阳光房的屋顶采用坡屋顶结构，以便排水。

屋顶的承重能力需要根据阳光房的大小和设计用途来确定。

此外，阳光房的立柱和梁的材料和尺寸也需要根据结构设计来选择，以确保阳光房的稳定性和安全性。

材料选择是铝合金阳光房计算的另一个重要依据。

铝合金是目前阳光房常用的材料之一，它具有重量轻、强度高、耐腐蚀等优点。

在选择铝合金材料时，需要考虑其牌号、厚度和型号等因素。

一般来说，阳光房的主体结构采用高强度的铝合金型材，而玻璃则选用中空钢化玻璃或夹层玻璃，以提高隔热性能和安全性能。

此外，还需要选择适合的密封胶条和五金配件，以确保阳光房的密封性和稳定性。

施工是铝合金阳光房计算的另一个重要依据。

阳光房的施工需要按照设计图纸进行，严格控制每个环节的质量和尺寸。

施工前需要进行场地勘测，确保阳光房的安装位置和方向正确。

在施工过程中，需要按照规范进行铝合金材料的切割、焊接和安装等工作。

同时，还需要注意施工现场的安全和环境保护，确保施工过程中不会对周围环境和人员造成影响。

铝合金阳光房的计算依据涉及结构设计、材料选择和施工等方面，这些因素的合理搭配和配合将决定阳光房的质量和性能。

因此，在设计和施工过程中，需要专业的设计师和施工人员进行计算和操作，以确保阳光房的安全和稳定。

同时，也需要合理选择材料和施工工艺，以提高阳光房的使用寿命和舒适度。

铝合金阳光房的计算依据包括结构设计、材料选择和施工等方面，这些因素的合理搭配和配合将决定阳光房的质量和性能。

只有在计算依据的基础上，才能设计出安全、美观、实用的阳光房，满足人们对于舒适生活的需求。

第十三篇!玻璃采光顶设计原理与性能!!玻璃采光顶又名玻璃屋顶，是现代建筑不可缺少的装饰和采光并重的一种屋盖。

玻璃采光顶是钠钙玻璃、有机玻璃、聚碳酸酯片等透明材料制作的采光顶的总称。

它最早是以房屋采光为目的，主要是为了解决室内的采光，后来逐渐发展成为现在的以装饰和采光为目的的一种新的建筑形式。

因此对玻璃采光顶的装饰性、艺术性要求愈来愈高，使用面积也愈来愈大，形状也愈来愈复杂，在建筑上的应用也愈来愈广泛。

玻璃采光顶在整个建筑物上一般只占一小部分，但对整个建筑物的协调和美观有着很大的影响。

因此玻璃采光顶的设计形式也愈来愈新颖，如宾馆、车站的网架式玻璃雨篷，建筑物大堂不同形式的采光顶，游泳池的玻璃采光顶等。

玻璃采光顶技术难度较大，荷载除自重、风荷载外，还要考虑雪和冰等荷载。

还要防止冰雹的袭击。

不但要考虑正压力，更要考虑负压力；不但考虑防漏水，更要考虑防止因玻璃破碎造成不安全因素。

这就向建筑师、铝合金玻璃制品工艺师提出了一个任务：研究并生产更多、更好、更丰富多彩的玻璃采光顶。

建筑师们要站在这个潮流的前列，领导这个潮流健康发展。

为了迎接玻璃采光顶发展的新高潮，就要深入研究它、掌握它，就要总结玻璃采光顶设计、制作的经验，只有对玻璃采光顶的发展趋势进行系统的研究后，才有可能得到有益于完善设计和适当选材的普遍规律，进一步指出玻璃采光顶的发展方向，使玻璃采光顶的发展避免陷入纯形式主义，使其与固有规律相符，研制出融艺术、技术、功能为一体的新型玻璃采光顶。

第一章!玻璃采光顶设计原理第一节!玻璃采光顶建筑的发展建筑是一定历史条件下随生产力的发展而形成和发展的。

社会历史条件和生产力发展水平不同，人们对建筑的要求和实现这些要求的方法也不同。

玻璃采光顶是建筑的一个组成部分，它是随建筑的发展而发展的。

因此研究玻璃采光顶的发展必须研究建筑的发展，研究在不同历史条件下，玻璃采光顶的功能、技术和艺术形象的发展过程以及玻璃采光顶和建筑相互作用的发展过程。

阳光房材料阳光房是一种通过大面积采用透明材料打造的房屋，其主要特点是能够利用自然光线，增加室内采光并保持良好的空气流通。

阳光房以其独特的设计和实用性备受青睐。

在建造阳光房时，选择合适的材料十分重要，下面将介绍几种常见的阳光房材料。

1. 钢架结构：钢架结构是一种常见的阳光房材料，其主要构造由钢材组成。

钢材具有优秀的抗风性能和稳定性，可以承受大面积的玻璃幕墙的重量。

同时，钢材还具有耐腐蚀、耐久性强的特点，不易受到外界环境的影响。

2. 铝合金：铝合金是另一种常见的阳光房材料，其主要特点是轻巧、耐腐蚀和可塑性强。

铝合金制成的阳光房具有外观美观、结构稳定、耐用性好的特点。

此外，铝合金还可以根据个人需求进行染色和镀膜，增加阳光房的装饰效果。

3. PVC材料：PVC材料是一种非常具有优势的阳光房材料，该材料具有耐腐蚀、稳定性好、保温性能强的特点。

此外，PVC材料还具有隔音、防水、防尘等功能，能够为阳光房提供更好的环境。

4. 玻璃：玻璃是阳光房中最重要的材料，其透明度可以让大量阳光照射室内，增加室内的亮度。

常见的阳光房玻璃包括单层玻璃、双层玻璃和夹层玻璃。

其中，双层玻璃和夹层玻璃具有较好的保温性能，可以在冬季保持室内温暖。

5. 隔热材料：在阳光房建造中，隔热材料是非常重要的一部分。

常见的隔热材料包括聚苯板、硅酸钙板等。

隔热材料能够有效地阻挡热量传递，保持室内的温度稳定。

综上所述，选择合适的材料对于阳光房的建造至关重要。

钢架结构、铝合金、PVC材料是常见的阳光房材料，它们各有优势，可以根据个人需求选择。

此外，玻璃和隔热材料也是不可忽视的一部分，它们能够增加阳光房的采光效果和保温性能。

阳光房的建造需要综合考虑材料的性能和效果，以确保阳光房能够满足使用者的需求。

【玻璃屋顶又称玻璃采光顶】随着我国建设事业的发展，大量民用建筑的建造，各种类型的玻璃采光顶（玻璃屋顶、玻璃天窗），亦开始被广泛应用于宾馆饭店、车站、机场候机楼、商业城、百货大厦、展览馆、体育馆、博物馆及医院等。

大面积天井上加盖各种形式和颜色的玻璃采光顶，构成一个不受气候影响的室内玻璃顶空间。

人们不仅能享受自然光照射，又能观望晴空，倍受人们欢迎。

玻璃顶中庭在建筑中是室内一个天然采光的中心空间，这个空间起着组织，协调周围建筑的作用。

带玻璃顶的建筑一般在布局上比较紧凑，更有效组织流畅的室内空间交流，并具有良好的导向性，还可以创造特有的空间序列。

沉浸在阳光明亮的室内环境不受室外季节气温的影响，给人带来舒适愉快的气氛，同时它具有明显的节能潜力各种玻璃采光顶的设计应对防火、防水、安全、保温等方面作出周密的构造细部处理，并要注意材料的选用得当。

为了预防玻璃采光顶的特殊火灾危险，如烟的透光厅内积聚，并通过该厅向各层扩散，火焰通过敞开的大厅在各层间的蔓延，疏散出路得不到保护，火源和烟源较难约束，给灭火带来困难，各国防火规范和标准都有严格的要求，要求设置必要的防火灭火设备，报警设备，要求考虑烟气的有效控制和排除。

玻璃采光顶的分类按造型分类单体玻璃采光顶群体玻璃采光顶连体玻璃采光顶1、单体玻璃采光顶分为：单坡、双坡、三坡（三菱锥）、四坡（包括四菱锥）、半园、1/4园、多角锥、园锥、园穹等。

2、群体玻璃采光顶：是在一个屋顶系统上，由若干单体玻璃采光顶在结构件支承体系上组合成一个玻璃采光顶的群体，其形式可随意变化。

3、连体玻璃采光顶：是由几种玻璃采光顶和玻璃幕墙以共用杆件连成一个整体的玻璃顶和墙面系统，可以设计出成百个不同形状的玻璃采光顶。

按制作方法分类1、玻璃镶嵌式铝合金采光顶：铝合金明框采光顶构造方式大多数是由倾斜或水平的铝合金组成的框格上镶嵌玻璃，并用铝合金压板固定夹持玻璃，玻璃采光顶的顶盖的围护构件，框格本身固接在承重结构上，由它传递采光顶的自重、风荷载、雪荷裁。

1、玻璃采光顶结构的定义(1)屋盖(roofsystem)根据《建筑结构设计术语和符号标准》(GB／T50083—97)定义如下：在房屋顶部，用以承受各种屋面作用的屋面板、屋面梁或屋架及支撑系统组成的部件或以拱、网架、薄壳和悬索等大跨空间构件与支承边缘构件所组成的部件的总称。

(2)屋面板(roofplate；roofboard；roofslab)定义如下：直接承受屋面荷载的面板。

(3)玻璃采光顶定义如下：屋面板为玻璃的屋盖。

若以面板对地面倾角来分：幕墙指对地面倾角在75度-105度(90度±15度)范围内的墙体；竖直的为一般幕墙，其它为斜幕墙(内倾为75度—90度，外倾为90度-105度)。

在90度±15度范围外均为屋盖。

建筑玻璃采光顶是屋面板为硅酸盐系玻璃的屋盖；(4)玻璃雨篷是非封闭式建筑玻璃采光顶；玻璃屋顶是封闭式建筑玻璃采光顶；玻璃采光顶承受的荷载包括自重、风荷载、活荷载、雪荷载。

还应考虑非对称荷载的作用和效应；必要时还需考虑冰荷载、积雪荷载、积水荷载的作用和效应；此外还需考虑地震、温度变化、地基变形等作用。

风荷载是垂直作用于采光顶表面，自重、活荷载、雪荷载及其它荷载是采光顶水平投影面的荷载，荷载作用方向和分布是不同的，不能简单的将计算结果相加，而必须转换成同一作用方向与同一种分布的计算值后相加。

当屋面平行地面且坡度较小时，风荷载往往不是主要的，承重荷载是主要的；而在其它工况，风荷载与重力荷载大多数都是同一数量级，而建筑玻璃幕墙的风荷载往往是主要的，这是建筑玻璃采光顶和建筑玻璃幕墙的重大区别，这就决定了两者结构的区别，一般来说，建筑玻璃采光顶结构比建筑玻璃幕墙结构更为复杂、种类更多，建筑玻璃采光顶结构应归属建筑屋盖系统，不宜归属建筑幕墙系统。

玻璃采光顶的设计荷载(1)自重。

包括玻璃杆件、连接件、附件等自重，自重是按构件实际长度均匀分布的垂直作用于水平面的荷载，当缺乏资料时，可采用下列预估参数：当采用单层玻璃时：400N/m2。

屋面玻璃釆光顶设计玻璃釆光顶承载性能分级4.10.1玻璃采光顶是指由直接承受屋面荷載和作用的玻璃透光面板与支承体系所组成的围护结构，与水平面的夹角小T- 75°的围护结构和装饰性结构。

玻璃采光顶作为建筑的外围护结构，其造型是建筑设计的重要内容，设计者不仅要考虑建筑造型的新颖、美观，还要考虑建筑的使用功能、造价、环境、能耗、施工条件等诸多因素，需重点对结构类型、材料和细部构造方面进行设计。

玻璃釆光顶的支承结构主要有钢结构、钢索杆结构、铝合金、结构等，采光顶的支承形式包括桁架、网架、拱壳、圆穹等：玻璃采光顶应按围护结构设计，主要承受口重以及直接作用于其上的风雪荷载;、地震作用、温度作用等，不分担主体结构承受的荷载或地震作用。

玻璃采光顶应具有足够的承载能力、刚度和稳定性，能够适应主体结构的变形及承受可能出现的温度作用。

同时，玻璃釆光顶的构造设计除应满足安全、实用、美观的耍求外，尚应便于制作、安装、维修保养和局部更换。

4.10.2玻璃采光顶的物理性能主要包括承载性能、气密性能、水密性能、热工性能、隔声性能和釆光性能。

性能耍求的高低和建筑物的功能性质、重耍性等有关，不同的建筑在很多性能上是有所不同的，玻璃采光顶的物理性能应根据建筑物的类别、高度、体型、功能以及建筑物所在的地理位置、气候和环境条件进行设计。

如沿海或经常有台风的地区，要求玻璃采光顶的风圧变形性能和雨水渗漏性能高些；风沙较大地区，要求玻璃釆光顶的风压变形性能和空气渗透性能高些：寒冷地区和炎热地区，要求采光顶的保温隔热性能良好。

下面列出现行国家标准《建筑玻璃采光顶》JG/T 231中有关玻璃采光顶的承載性能、气密性能、水密性能、热工性能、隔声性能、采光性能等分级指标，供设计人员选用。

1承载性能：玻璃釆光顶承载性能分级指标S应符合表7的规定。

2 Sffi 为最不利组合荷載标准值;3分级指标fiis 为绝对值。

2气密性能：玻璃采光顶开启部分，采用圧力差为lOPa 时的开启缝长空气渗透量q 作为分级指标，分级指标应符合表8的规定；玻璃采光顶整体(含开启部分)采用压力差为 lOPa时的单位面积空气渗透量qn 作为分级指标，分级指标应符合表9的规定。

玻璃采光顶施工方案
玻璃采光顶是一种通过利用玻璃材质来提供采光的顶部结构。

它可以使室内更加明亮，同时还可以增加空间的美感和视觉效果。

以下是一个关于玻璃采光顶施工方案的简要介绍。

首先，施工前需要进行详细的规划和设计。

根据建筑的具体情况和要求，确定采光顶的大小、形状和位置等，并与业主进行充分的沟通和确认。

在确定了设计方案之后，还需要进行相关的结构计算和材料选择，以保证采光顶的安全和稳定性。

其次，进行施工准备工作。

首先要对施工现场进行清理和整理，确保没有任何障碍物妨碍施工。

其次，需要准备好所需的施工材料和工具，例如玻璃板、铝合金框架、密封胶等。

同时还要做好安全措施，如佩戴安全帽和手套，设置警示标识等。

接下来，开始进行玻璃采光顶的安装。

首先要进行一次初步的测量，确认采光顶的尺寸和各个部位的位置。

然后，按照设计方案进行铝合金框架的安装，确保框架的稳定性和平整度。

随后，将玻璃板依次放置在框架上，并使用密封胶将玻璃板与框架固定在一起。

在安装过程中，还要注意玻璃板之间的平整度和间隙的均匀性。

最后，进行质量检查和整理工作。

完成玻璃采光顶的安装后，要对其进行全面的质量检查，并进行必要的调整和修复。

同时，还要清理施工现场，将杂物和废弃物清理干净，并做好相关的记录和整理工作。

综上所述，玻璃采光顶的施工方案主要包括规划和设计、施工准备、安装和质量检查等环节。

通过科学合理的施工过程和高质量的施工质量，可以确保玻璃采光顶的安全性和实用性，为室内提供更好的采光条件和舒适的居住环境。

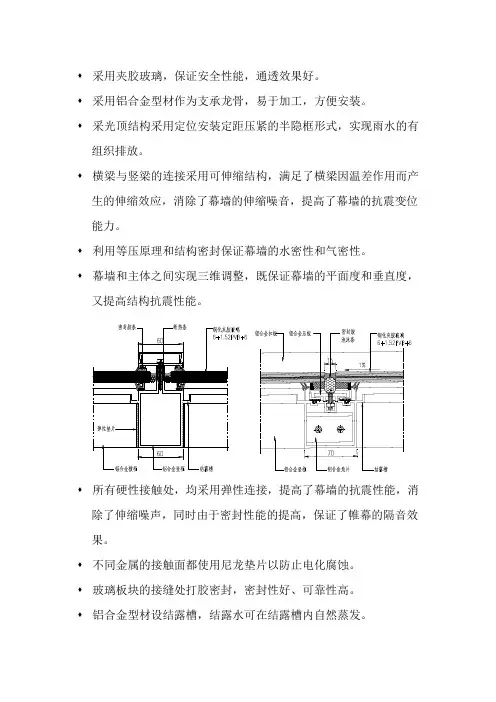

♦采用夹胶玻璃，保证安全性能，通透效果好。

♦采用铝合金型材作为支承龙骨，易于加工，方便安装。

♦采光顶结构采用定位安装定距压紧的半隐框形式，实现雨水的有组织排放。

♦横梁与竖梁的连接采用可伸缩结构，满足了横梁因温差作用而产生的伸缩效应，消除了幕墙的伸缩噪音，提高了幕墙的抗震变位能力。

♦利用等压原理和结构密封保证幕墙的水密性和气密性。

♦幕墙和主体之间实现三维调整，既保证幕墙的平面度和垂直度，
除了伸缩噪声，同时由于密封性能的提高，保证了帷幕的隔音效果。

♦不同金属的接触面都使用尼龙垫片以防止电化腐蚀。

♦玻璃板块的接缝处打胶密封，密封性好、可靠性高。

♦铝合金型材设结露槽，结露水可在结露槽内自然蒸发。

对于A座东南入口屋顶处，采用铯钾防火玻璃。

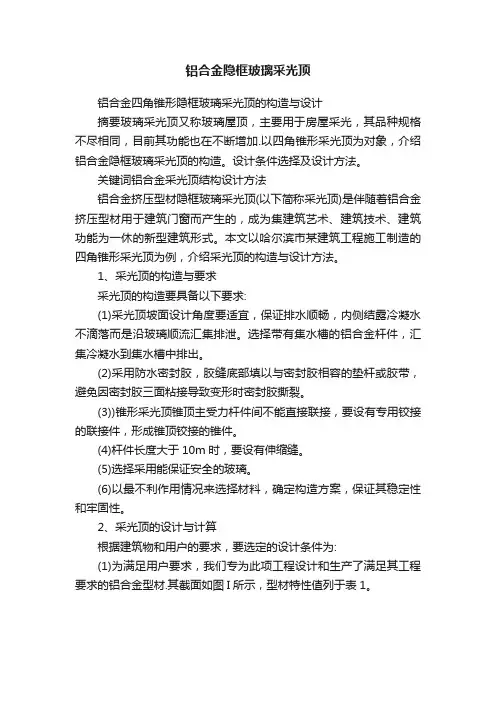

铝合金隐框玻璃采光顶铝合金四角锥形隐框玻璃采光顶的构造与设计摘要玻璃采光顶又称玻璃屋顶，主要用于房屋采光，其品种规格不尽相同，目前其功能也在不断增加.以四角锥形采光顶为对象，介绍铝合金隐框玻璃采光顶的构造。

设计条件选择及设计方法。

关键词铝合金采光顶结构设计方法铝合金挤压型材隐框玻璃采光顶(以下简称采光顶)是伴随着铝合金挤压型材用于建筑门窗而产生的，成为集建筑艺术、建筑技术、建筑功能为一休的新型建筑形式。

本文以哈尔滨市某建筑工程施工制造的四角锥形采光顶为例，介绍采光顶的构造与设计方法。

1、采光顶的构造与要求采光顶的构造要具备以下要求:(1)采光顶坡面设计角度要适宜，保证排水顺畅，内侧结露冷凝水不滴落而是沿玻璃顺流汇集排泄。

选择带有集水槽的铝合金杆件，汇集冷凝水到集水槽中排出。

(2)采用防水密封胶，胶缝底部填以与密封胶相容的垫杆或胶带，避免因密封胶三面粘接导致变形时密封胶撕裂。

(3))锥形采光顶锥顶主受力杆件间不能直接联接，要设有专用铰接的联接件，形成锥顶铰接的锥件。

(4)杆件长度大于10m时，要设有伸缩缝。

(5)选择采用能保证安全的玻璃。

(6)以最不利作用情况来选择材料，确定构造方案，保证其稳定性和牢固性。

2、采光顶的设计与计算根据建筑物和用户的要求，要选定的设计条件为:(1)为满足用户要求，我们专为此项工程设计和生产了满足其工程要求的铝合金型材.其截面如图I所示，型材特性值列于表1。

(2)选用美国产SSG-4000硅酮结构胶和scs-2000耐候胶。

(3))夹层玻璃。

(4)采光顶设计为四角锥形，其构造与分格见图2、3。

单锥边长3m,坡面与水平夹角а=30度(根据经验18度-30度为宜)，脊部杆件投影长度L=4.234低典型最大分格尺寸H*B=0.75m*0.9m,计算得到脊部杆件与水平夹角θ=22.12度，拱高?=0.866m，建筑高度为20 m，抗震7度设防。

2.4采光项连接设计与计算本采光顶连接主要是受力杆件与主体的连接。

建筑工程中玻璃采光顶施工要点玻璃采光顶由钢构和安全玻璃组成，按造型分为单体玻璃采光顶、群体玻璃采光顶和连体玻璃采光顶；按制作方法分为玻璃镶嵌式铝合金采光顶和铝合金隐框玻璃采光顶。

性能要求1、强度玻璃采光顶抵抗风(雪)荷载的能力，需注意各地区风速值，相应的风压值，及雪压值。

2、抗震性能玻璃采光顶在地震作用下的破坏情况主要为2个方面：主支承体系统破坏，支承体系统有的是钢筋混凝土框架，有的是球型网架，其抗震性能随设计不同而不同；主支承体系统良好无损，地震时铝合金玻璃采光顶自身破坏，这是玻璃采光顶本身因素造成的，须从玻璃采光顶本身的抗震设计考虑，考虑玻璃采光顶和主支承体的连接可靠性及抗挤压变形能力。

3、水密性指在风雨同时作用下或积雪融化、屋面积水情况下，玻璃采光顶阻止雨水渗漏内侧的能力，和暴风雨的风速、降雨量及积雪融化后的积水量有关。

应认真考虑玻璃采光顶的坡面设计坡度，以防结露滴落，而是沿玻璃下泄。

玻璃采光顶的杆件应有集水槽，将沿玻璃下落的露水汇集并使其顺集水槽流到室外，在设计时要作结露计算。

4、气密性密封的玻璃采光顶对气密性有严格的要求，空气渗透性能表示采光顶所有部位关闭状态下的玻璃采光顶的密封能力，气密性对使用空调的建筑物有较大影响。

5、保温性能指采光顶内外侧存在空气温差条件下，玻璃采光顶阻抗从高温向低温传热，及透射和吸收太阳辐射热后向内侧传热的能力。

玻璃采光顶的传热系数或传热阻抗因所用玻璃的不同而异。

应在设计中考虑隔声性能、防火设计、抗冲击性能等。

玻璃采光顶的构造设计与建筑材料、建筑物理、建筑设备及建筑施工等密切相关，是一项综合性技术。

其构造根据不同建筑的使用要求，不同地区的自然条件和不同的施工水平都有不同的要求，所以又是实践性很强的技术。

因此，要做好一个玻璃采光顶，首先要做好构造设计，在设计中实现美学处理适当、结构安全可靠、技术先进、经济合理，同时结合我国各地实际情况考虑玻璃采光顶不同的功能要求，综合分析，才能创造出最佳的构造方案，制作出美观实用和建筑物协调的玻璃采光顶。

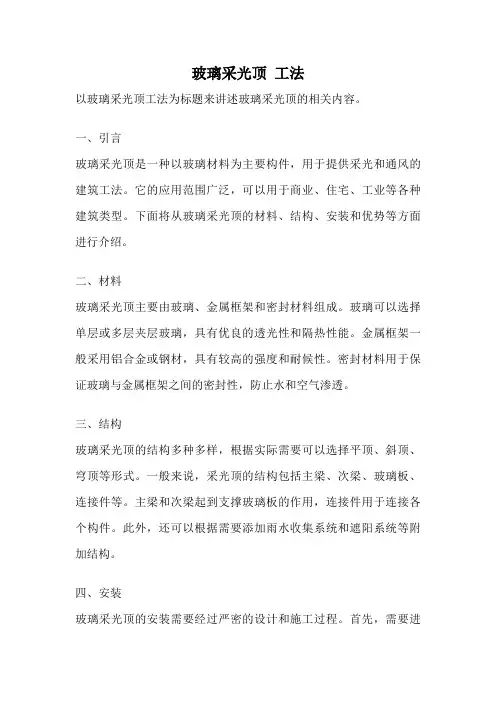

玻璃采光顶工法以玻璃采光顶工法为标题来讲述玻璃采光顶的相关内容。

一、引言玻璃采光顶是一种以玻璃材料为主要构件，用于提供采光和通风的建筑工法。

它的应用范围广泛，可以用于商业、住宅、工业等各种建筑类型。

下面将从玻璃采光顶的材料、结构、安装和优势等方面进行介绍。

二、材料玻璃采光顶主要由玻璃、金属框架和密封材料组成。

玻璃可以选择单层或多层夹层玻璃，具有优良的透光性和隔热性能。

金属框架一般采用铝合金或钢材，具有较高的强度和耐候性。

密封材料用于保证玻璃与金属框架之间的密封性，防止水和空气渗透。

三、结构玻璃采光顶的结构多种多样，根据实际需要可以选择平顶、斜顶、穹顶等形式。

一般来说，采光顶的结构包括主梁、次梁、玻璃板、连接件等。

主梁和次梁起到支撑玻璃板的作用，连接件用于连接各个构件。

此外，还可以根据需要添加雨水收集系统和遮阳系统等附加结构。

四、安装玻璃采光顶的安装需要经过严密的设计和施工过程。

首先，需要进行现场勘测和设计，确保采光顶的尺寸和结构满足建筑要求。

然后，根据设计图纸进行制作和加工，包括玻璃板的切割和加工、金属框架的制作和组装等。

最后，进行现场安装和调试，确保采光顶的稳固性和密封性。

五、优势玻璃采光顶相比传统的建筑工法具有以下优势：1. 采光效果好：玻璃材料具有良好的透光性，可以增加室内的自然采光，减少对人眼的视觉疲劳。

2. 节能环保：采用多层夹层玻璃可以有效隔热，减少室内空调的使用频率，降低能源消耗。

3. 空间利用率高：采光顶可以增加建筑的可用空间，提高空间的利用率。

4. 美观大方：玻璃采光顶的透明性使建筑看起来更加现代化和美观，提升了建筑的整体形象。

5. 耐久性强：玻璃和金属材料具有较高的强度和耐候性，可以保证采光顶的使用寿命。

六、应用玻璃采光顶广泛应用于商业建筑、住宅社区、展览中心、体育馆等各种场所。

在商业建筑中，采光顶可以提供良好的自然采光环境，吸引更多的顾客。

在住宅社区中，采光顶可以为居民提供一个舒适明亮的生活环境。

玻璃采光顶一、玻璃采光顶的概述采光顶（Skylight）,由透光面板与支撑体系组成，不分担主体结构所受作用且与水平方向夹角小于75°的建筑围护结构。

玻璃采光顶具有通透、采光的功能，在建筑中起到了画龙点晴的作用。

二、玻璃采光顶的分类玻璃采光顶可按照玻璃面板支撑形式和支撑结构形式进行分类。

其中玻璃采光顶按面板支撑结构形式可分为：框架玻璃采光顶（半隐框或隐框）、点式玻璃采光顶、全玻式玻璃采光顶；按支撑结构形式可分为：钢结构玻璃采光顶、铝结构玻璃采光顶、索结构玻璃采光顶、索穹顶结构玻璃采光顶、玻璃结构采光顶、以及其他支承结构玻璃采光顶。

本章按照玻璃面板支撑结构形式对工程设计中常经常采用的玻璃采光顶进行简要阐述。

三、玻璃采光顶的构造1、框架式玻璃采光顶框架式玻璃采光顶是指玻璃面板通过框架式实现和支撑结构连接固定的形式，框架式玻璃采光顶的主要构造层次为：玻璃面板——铝合金副框（铝合金压座）——铝合金压座——转接件（钢材或铝材）——支撑结构体系（钢结构或铝结构）——遮阳系统（根据需要设置）——防坠落安全构造措施（根据需要设置）。

根据相关规范要求，考虑到采光的安全性及节能要求，设计中采光顶钢化玻璃应采用均质钢化玻璃或超白钢化玻璃，以降低玻璃的自爆率，提高采光顶的安全性；当采光顶的玻璃最高点距离地面或楼面的距离大于3米时，应采用夹层玻璃或夹层中空玻璃，且夹胶层位于下侧；针对重点工程，在人流比较密集的采光顶下侧采取安全构造措施:诸如增加金属格栅或不锈钢丝网等，以防止玻璃破裂后整体脱落。

同时，根据建筑采光及遮阳的需要可在玻璃采光顶的外部设置遮阳百叶或在室内设置遮阳卷帘，以保证室内的舒适性。

2、框架式玻璃采光顶的结构形式框架式玻璃采光顶主要受力结构形式可采用钢结构梁系框架、钢结构桁架、钢结构拱和组合拱结构、铝合金梁系框架等形式。

(1) 钢结构梁系框架梁系结构玻璃采光顶系统包括单梁、主次梁、交叉梁等，是采光顶常用支撑结构，受力明确，计算方便，加工及施工安装比较简单，应用于玻璃雨篷和中小跨度的玻璃屋顶。

采光顶性能要求及安全措施又称玻璃屋顶玻璃，由钢构和安全玻璃组成。

采光顶按造型分为单体玻璃采光顶、群体玻璃采光顶和连体玻璃采光顶；按制作方法分为玻璃镶嵌式铝合金采光顶和铝合金隐框玻璃采光顶。

性能要求1、强度指玻璃采光顶抵抗风(雪)荷载的能力，需注意各地区风速值，相应的风压值，及雪压值。

根据不同的地区，考虑计算值。

2、抗震性能玻璃采光顶在地震作用下的破坏情况是多种多样的。

主要为2个方面：主支承体系统破坏，支承体系统有的是钢筋混凝土框架，有的是球型网架，其抗震性能随设计不同而不同；主支承体系统良好无损，地震时铝合金玻璃采光顶自身破坏，这是玻璃采光顶本身因素造成的，须从玻璃采光顶本身的抗震设计考虑，考虑玻璃采光顶和主支承体的连接可靠性，及玻璃采光顶的抗挤压变形能力。

3、气密性密封的玻璃采光顶对气密性有严格的要求，空气渗透性能表示采光顶所有部位关闭状态下的玻璃采光顶的密封能力，气密性对使用空调的建筑物有较大影响。

4、水密性指在风雨同时作用下或积雪融化、屋面积水情况下，玻璃采光顶阻止雨水渗漏内侧的能力，和暴风雨的风速、降雨量及积雪融化后的积水量有关。

应认真考虑玻璃采光顶的坡面设计坡度，以防结露滴落，而是沿玻璃下泄。

玻璃采光顶的杆件应有集水槽，将沿玻璃下落的露水汇集并使其顺集水槽流到室外，在设计时要作结露计算。

5、保温性能指采光顶内外侧存在空气温差条件下，玻璃采光顶阻抗从高温向低温传热，及透射和吸收太阳辐射热后向内侧传热的能力。

玻璃采光顶的传热系数或传热阻抗因所用玻璃的不同而异。

应在设计中考虑隔声性能、防火设计、抗冲击性能等。

玻璃采光顶的构造设计与建筑材料、建筑物理、建筑设备及建筑施工等密切相关，是一项综合性技术。

其构造根据不同建筑的使用要求，不同地区的自然条件和不同的施工水平都有不同的要求，所以又是实践性很强的技术。

因此，要做好一个玻璃采光顶，首先要做好构造设计，在设计中实现美学处理适当、结构安全可靠、技术先进、经济合理，同时结合我国各地实际情况考虑玻璃采光顶不同的功能要求，综合分析，才能创造出最佳的构造方案，制作出美观实用和建筑物协调的玻璃采光顶。

玻璃采光顶规范Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT玻璃采光顶规范本章适用于民用建筑中各种结构形式的玻璃采光顶工程。

一、材料（一）钢材1．玻璃采光顶使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、不锈钢（板材、棒材、型材等）。

其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精度等级等 ,均应符合现行国家和行业标准的规定要求。

2．玻璃采光顶使用的钢材，用于主龙骨和次龙骨受力杆件的截面受力部位其壁厚不得小于3.5mm，强度应按实际工程计算。

3．碳素结构钢和低合金结构钢应进行有效的防腐处理。

当采用热浸镀锌处理时，其膜厚应≥45μm。

4．钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。

（二）铝合金材料1．玻璃采光顶所使用的铝合金材料，包括铝合金建筑型材、铝及铝合金轧制板材的材料牌号与状态、化学成分、机械性能、表面处理、尺寸允许偏差、精度等级，均应符合现行国家标准规定要求。

2．铝合金型材应符合《铝合金建筑型材》（GB5237）对型材尺寸及允许偏差的规定。

铝型材应采用高精度级。

3．阳极氧化膜最小平均膜厚不应小于15μm，最小局部膜厚不应小于12μm；粉末静电喷涂涂层厚度平均值应不小于60 μm，其局部厚度不应大于120 μm且不应小于40 μm；电泳涂漆复合膜局部膜厚不应小于21μm。

氟碳喷涂涂层平均厚度不应小于30 μm，最小局部厚度不应小于25 μm。

4．以穿条形式生产的隔热铝型材，隔热材料应使用PA66GF25（聚酰胺66+25玻璃纤维）材料，严禁采用PVC材料。

用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR（聚氨基甲酸乙脂）材料。

5．玻璃采光顶使用的铝合金型材，用于主龙骨和次龙骨受力杆件的截面受力部位的铝合金型材壁厚不得小于3mm。

6．铝合金型材表面清洁，色泽均匀。

不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。

玻璃采光顶施工方案1. 概述玻璃采光顶是一种利用玻璃材料作为建筑顶部的遮阳和采光装置。

它通过采用透明玻璃材料，可以充分利用自然光线，提高建筑内部的亮度，同时还能够有效地阻挡紫外线和红外线的辐射，起到保温和隔热的作用。

本文将介绍玻璃采光顶的施工方案。

2. 施工材料和工具准备在进行玻璃采光顶的施工之前，需要准备以下材料和工具：•玻璃板：选用质量好、透明度高的玻璃板，常用的有钢化玻璃和夹层玻璃。

•托架和连接件：用于固定和支撑玻璃板的托架和连接件，要选择耐腐蚀、结构牢固的材料。

•密封胶：用于填充和密封玻璃板的边缘和连接处，要选择耐候性好、粘接力强的密封胶。

•手工工具：如玻璃切割刀、电钻、螺丝刀、扳手等。

•安全防护装备：如安全帽、手套、防护眼镜等。

3. 施工步骤步骤一：测量和规划首先需要对施工区域进行测量和规划。

根据建筑的设计图纸，确定玻璃采光顶的大小和位置。

同时需要考虑采光顶的倾斜角度和排水坡度。

步骤二：安装托架和连接件在施工区域的顶部安装托架和连接件，用于固定和支撑玻璃板。

根据测量结果和规划好的位置，使用螺丝和扳手将托架和连接件固定在建筑的结构上。

步骤三：切割和安装玻璃板根据测量结果，使用玻璃切割刀和切割工具将玻璃板切割成需要的尺寸。

注意在切割过程中要注意安全，戴好防护眼镜和手套。

然后将切割好的玻璃板放入托架和连接件之间，调整位置并固定。

步骤四：密封和固定玻璃板使用密封胶填充和密封玻璃板的边缘和连接处，确保玻璃板与托架和连接件之间没有空隙。

同时使用螺丝和扳手将玻璃板固定在托架和连接件上，确保玻璃板的稳固性和安全性。

步骤五：清洁和维护完成施工后，需要对玻璃采光顶进行清洁和维护。

定期清洁玻璃表面，去除尘埃和污渍。

同时检查密封胶的状况，如有老化或损坏，及时更换和修补，以确保玻璃采光顶的使用寿命和性能。

4. 安全注意事项施工过程中需要注意以下安全事项：•戴好安全帽、手套和防护眼镜，以防止意外伤害。

•施工区域要封锁或设置警示标志，确保施工区域的安全。

围护性幕墙名词解释围护性幕墙是指作为建筑外围护结构的幕墙在风荷载、地震作用、使用年限等荷载效应组合下，不发生倒塌破坏的特性。

它主要依靠各构件本身的刚度来承担风荷载、地震作用，对于抗震非常重要，它直接影响建筑的抗震性能和建筑物内人员的安全。

围护性幕墙包括刚性幕墙、组合玻璃幕墙、金属板幕墙、索网玻璃幕墙和玻璃采光顶等。

（ 1）刚性幕墙：指由钢筋混凝土框架、钢板或型钢制成的幕墙。

这种结构形式的优点是构造简单，与相同面积的其他类型幕墙相比较，重量轻；缺点是刚度小，整体稳定性差。

适用于要求有较大空间、净空高度大于10m的商店门厅、展览厅、办公室等。

（ 2）组合玻璃幕墙：由铝合金龙骨和中空双层或多层镀膜玻璃组合而成的幕墙。

其强度高，自重轻，是一种性能好的幕墙结构形式。

这种结构形式可以节省用材、减少开洞，因此它被广泛地应用于高层和超高层建筑物。

但如果设计和施工不当，会给人带来一些问题，应引起足够的重视。

（ 3）金属板幕墙：由铝合金板、不锈钢板、镀锌钢板、玻璃和各种胶结材料组成的金属墙板，是一种新型的轻质幕墙。

金属板幕墙的强度高、自重轻，但造价高。

这种幕墙在欧洲应用较多。

4。

玻璃采光顶：由玻璃面板、铝合金龙骨、保温材料等组成，是一种新型的建筑屋顶形式。

它的基本特征是重量轻、采光好，是一种具有现代化水平的高级屋顶形式。

5。

其他类型幕墙：如石材幕墙、瓷板幕墙、木板幕墙等。

根据建筑物功能要求、投资规模和实际情况选择相应的幕墙结构形式。

最终选定的方案必须达到《建筑设计防火规范》 GB50015中规定的一级耐火等级，满足相关规范要求。

2．幕墙的风压设计值和雪压设计值应通过调整建筑物的重心高度和结构布置予以确定。

1.保证幕墙结构自身有足够的整体稳定性，同时考虑该幕墙在正常运行状态下能有效传递风荷载、地震作用和其他荷载的作用。

2.尽可能选用经过长期使用检验和技术成熟的结构形式。

3.所选用的幕墙材料应能满足所要求的力学性能、抗腐蚀性能和隔热性能。
