(二) 双面彩钢酚醛复合风管制作安装施工工艺及主要技术措施1、施工工艺流程准备工作→风管制作→风管连接→吊装→检测2、操作要点2.1 准备工作施工前准备一整套专用施工工具，制作工作平台。
对施工人员进行现场技术交底、安全交底。
分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固方式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。
2.2、风管制作风管制作流程:放样→切割、压弯→成形→加固2.2.1放样矩形直风管放样。
一般复合板材供货板宽为1200mm，长度为4m，根据风管边长尺寸及板材宽度，矩形直风管的放样采用如图5.2.2-1所示的组合方法。
A和B随板材厚度而变化，(B=2A)使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
图2.2-1 矩形风管放样图T 形矩形风管放样。
T 形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V 形槽线、45度斜坡线，如图2.2-2所示。
2.2-2 T 型矩形风管放样图矩形弯管的放样（弯头，S 形弯管）。
矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线，如图2.2-3所示。
论双面彩钢板复合风管在烟草行业应用中的利与弊作者：张生军王江来源：《价值工程》2011年第15期Advantages and Disadvantages of Applying the Composite Duct with Double-sidedColor Plate in the Tobacco IndustryZhang Shengjun； Wang Jiang（Liaoning Hongta Tobacco Co.，Ltd. Yingkou Cigarette Factory，Yingkou 115000，China）摘要：区别双面彩钢板复合风管与普通复合风管，分析双面彩钢板复合风管的优、缺点，并对其在烟草行业应用中提出几点看法，对其存在的利与弊加以分析。
Abstract: The difference between composite duct with double-sided color plate and common composite duct is described, the advantages and disadvantages of composite duct with double-sided color plate are analyzed, and a few points of its application in the tobacco industry are pointed, and the existing advantages and disadvantages are analyzed.关键词：玻璃钢风管双面彩钢板复合风管烟草行业Key words: FRP duct；composite duct with double-sided color plate；tobacco industry 中图分类号：TS4 文献标识码：A文章编号：1006-4311（2011）15-0035-020引言近年来，市场上出现了种类繁多的复合材料风管，部分风管由于其突出特点，也在通风空调工程中得到了一定的推广。

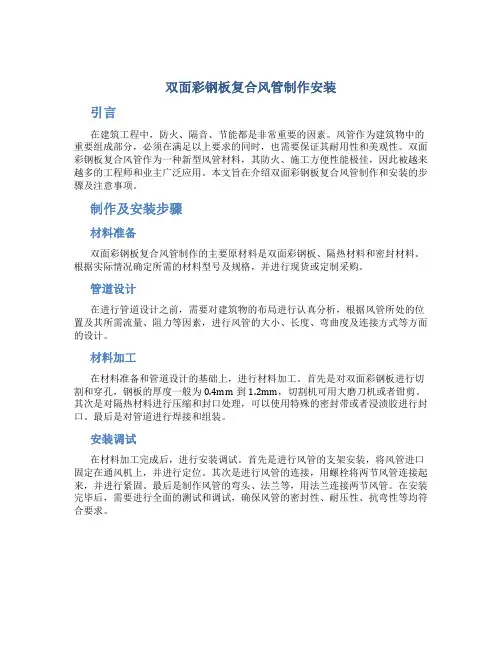

双面彩钢板复合风管制作安装引言在建筑工程中，防火、隔音、节能都是非常重要的因素。
风管作为建筑物中的重要组成部分，必须在满足以上要求的同时，也需要保证其耐用性和美观性。
双面彩钢板复合风管作为一种新型风管材料，其防火、施工方便性能极佳，因此被越来越多的工程师和业主广泛应用。
本文旨在介绍双面彩钢板复合风管制作和安装的步骤及注意事项。
制作及安装步骤材料准备双面彩钢板复合风管制作的主要原材料是双面彩钢板、隔热材料和密封材料。
根据实际情况确定所需的材料型号及规格，并进行现货或定制采购。
管道设计在进行管道设计之前，需要对建筑物的布局进行认真分析，根据风管所处的位置及其所需流量、阻力等因素，进行风管的大小、长度、弯曲度及连接方式等方面的设计。
材料加工在材料准备和管道设计的基础上，进行材料加工。
首先是对双面彩钢板进行切割和穿孔，钢板的厚度一般为0.4mm到1.2mm，切割机可用大磨刀机或者钳剪。
其次是对隔热材料进行压缩和封口处理，可以使用特殊的密封带或者浸渍胶进行封口。
最后是对管道进行焊接和组装。
安装调试在材料加工完成后，进行安装调试。
首先是进行风管的支架安装，将风管进口固定在通风机上，并进行定位。
其次是进行风管的连接，用螺栓将两节风管连接起来，并进行紧固。
最后是制作风管的弯头、法兰等，用法兰连接两节风管。
在安装完毕后，需要进行全面的测试和调试，确保风管的密封性、耐压性、抗弯性等均符合要求。
注意事项安全措施双面彩钢板复合风管制作和安装是一项复杂的工程，需要严格遵守相关安全规定。
在操作过程中应注意佩戴安全帽、手套、口罩等防护用品，并尽可能选择安全可靠的加工和安装设备。
施工环境双面彩钢板复合风管制作和安装需要在相对较干燥、通风、平整和充足的光线环境下进行。
同时还需注意地面和墙面的保护，避免因操作不当造成损坏和污染。
管道防火由于风管在建筑物内部穿梭，其防火性能至关重要。
在制作和安装双面彩钢板复合风管时，应严格遵照国家相关防火标准，采用专用的防火隔离材料和防火涂料等，确保风道具有良好的防火性能。

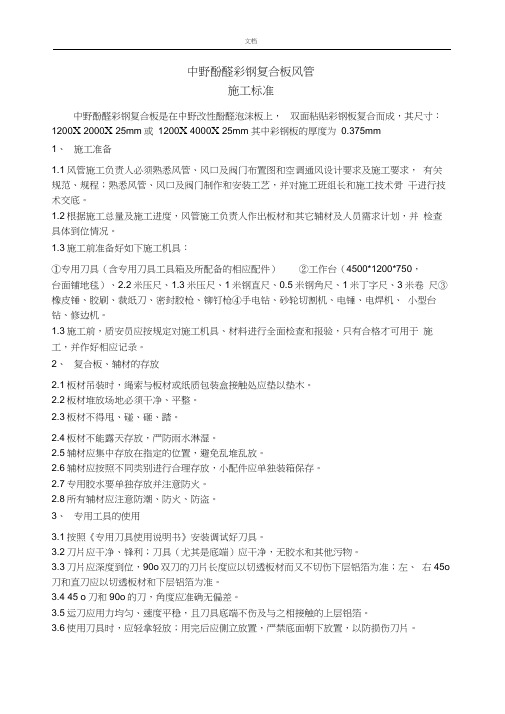

中野酚醛彩钢复合板风管施工标准中野酚醛彩钢复合板是在中野改性酚醛泡沫板上，双面粘贴彩钢板复合而成，其尺寸：1200X 2000X 25mm或1200X 4000X 25mm 其中彩钢板的厚度为0.375mm1、施工准备1.1风管施工负责人必须熟悉风管、风口及阀门布置图和空调通风设计要求及施工要求，有关规范、规程；熟悉风管、风口及阀门制作和安装工艺，并对施工班组长和施工技术骨干进行技术交底。
1.2根据施工总量及施工进度，风管施工负责人作出板材和其它辅材及人员需求计划，并检查具体到位情况。
1.3施工前准备好如下施工机具：①专用刀具（含专用刀具工具箱及所配备的相应配件）②工作台（4500*1200*750，台面铺地毯）、2.2米压尺、1.3米压尺、1米钢直尺、0.5米钢角尺、1米丁字尺、3米卷尺③橡皮锤、胶刷、裁纸刀、密封胶枪、铆钉枪④手电钻、砂轮切割机、电锤、电焊机、小型台钻、修边机。
1.3施工前，质安员应按规定对施工机具、材料进行全面检查和报验，只有合格才可用于施工，并作好相应记录。
2、复合板、辅材的存放2.1板材吊装时，绳索与板材或纸质包装盒接触处应垫以垫木。
2.2板材堆放场地必须干净、平整。
2.3板材不得甩、碰、砸、踏。
2.4板材不能露天存放，严防雨水淋湿。
2.5辅材应集中存放在指定的位置，避免乱堆乱放。
2.6辅材应按照不同类别进行合理存放，小配件应单独装箱保存。
2.7专用胶水要单独存放并注意防火。
2.8所有辅材应注意防潮、防火、防盗。
3、专用工具的使用3.1按照《专用刀具使用说明书》安装调试好刀具。
3.2刀片应干净、锋利；刀具（尤其是底端）应干净，无胶水和其他污物。
3.3刀片应深度到位，90o双刀的刀片长度应以切透板材而又不切伤下层铝箔为准；左、右45o 刀和直刀应以切透板材和下层铝箔为准。
3.4 45 o刀和90o的刀，角度应准确无偏差。
3.5运刀应用力均匀、速度平稳，且刀具底端不伤及与之相接触的上层铝箔。
复合风管(双面彩钢板)技术要求1）工作条件(1)复合风管一般安装在空调系统的送、回风管，详见车站施工图。
(2)复合风管使用环境条件：正常环境温度≤45℃、相对湿度≤95％。
(3)复合风管内部使用条件（正常情况下）：风管内部温度≤45℃、相对湿度≤95％、风速≤10m/s、风管内静压≤1500Pa。
(4)复合风管及材料的仓储条件：在环境温度≤45℃，相对湿度≤95％的条件下长期存放，不影响其使用，各项物理、化学性质不发生变化。
2）基本要求和技术要求(1)供应商应提供各种尺寸规格的双面彩钢复合风管、密封材料、支撑件、加固条和破损修补等全部材料和安装工艺，由中标的施工承包商风水电施工单位安装到位；(2)复合风管应符合国家相关要求，附相关权威部门检测报告。
供应商应提供复合风管、通风配件（见定义）、破损修补、防冷桥隔热法兰的加工和安装工艺，材料、加工工艺和安装工艺需满足风管系统承压、风速的要求，风管漏风量应满足《通风管道技术规程》（JGJ/T141-2017）中的要求，提供风压1500Pa下的漏风量检测报告；负责培训招标人指定的施工承包商，在安装过程中进行有效的现场安装督导。
(3)供应商应提供复合风管与普通钢板风管、土建风道的连接方法、与通风部件（见定义）的连接方法。
提供复合风管上风口开口制作方式，要求复合风管填层材料不得通过开口飘散，开口部位也不因输送冷气流而引起填层材料含水率增加及保温性能下降。
(4)供应商应提供国家权威检测部门出具的复合风管板材的物理化学性能检测报告，内容至少包括密度、导热系数、漏风量、耐压等。
应具有足够的整体强度。
供应商还应以表格形式提供双面彩钢复合风管等主要技术参数。
(5)采用供应商提供的复合风管、法兰、内部支撑件等全部材料，并按照供应商认可的加工工艺加工完成的风管必须能够作为火灾排烟管道，整个风管系统必须达到A级不燃。
供应商应提供国家权威检测部门出具的风管整体燃烧性能检验报告，并且提供给招标人的用于本工程的全部材料和加工工艺与送检样品完全一致。
一、共板法兰风管价格：100元/平米一、特点为了无法兰连接风管的板面和法兰为一体，又称“共板法兰”。
其主要特点有成型快、外形美观、质量有保证，可以形成流水作业；减轻风管的整体重量，降低工人的劳动强度，提高劳动效率，大幅度的降低工程成本，增加工程收益；减小了噪声对环境的污染。
为了二、适用范围为了本工法适用于工业与民用通风空调系统中厚度在0.5mm~1.2mm之间的镀锌钢板风管的制作。
为了三、工艺原理为了其原理是“共板法兰”在同一块板上加工出风管的管体与法兰。
采用合缝机辊轮滚压的方法进行合平缝、角缝与滚压加强筋。
为了四、效益分析为了采用本工法制作风管，可以进行工厂化生产，形成流水作业，达到文明施工的要求；采用无型钢法兰连接，可减少每平方米制作辅料用钢量2/3以上；采用合缝机合缝，比人工合缝提高工作效率3-5倍。
二、无机玻璃钢风管无机玻璃钢通风管是以玻璃纤维增强氯氧镁胶黏剂制成的通风管。
(1)无机玻璃钢通风管的优点无机玻璃钢通风管在我国广泛用于宾馆、商场的空调设施；矿井通风、工厂排烟、除尘工程。
与传统镀锌铁皮风管相比，无机玻璃钢通风管具有一下特点：1.耐热性好能在300℃温度条件下使用。
经国家防火建材质量检测中心试验，属A级不燃材料，防火性能优越。
2.轻质高强其密度为钢材的1/4，强度和手糊聚脂类玻璃钢（有机玻璃钢）近似，完全能满足通风管的强度和钢度设计要求。
3.防锈无机复合材料耐水、不生锈；而镀锌铁皮使用3～5年会锈蚀。
无机玻璃钢通风管的使用寿命比镀锌铁皮风管长3倍。
4、生产过程和使用过程中均无有害气体排放、不污染环境、不影响身体健康。
5、安装方便无机玻璃钢通风管分为不保温的单层结构和保温的夹层结构。
夹层保温结构风管，可一次在工厂制好，而不像镀锌铁皮风管那样，风管安装好后，还要在铁皮外包覆保温层，增加了现场施工难度，拖延工期。
无机玻璃钢通风管还可以在现场地下先顶接成较长的管道（一般是2~3节）一次吊带，省工省料。

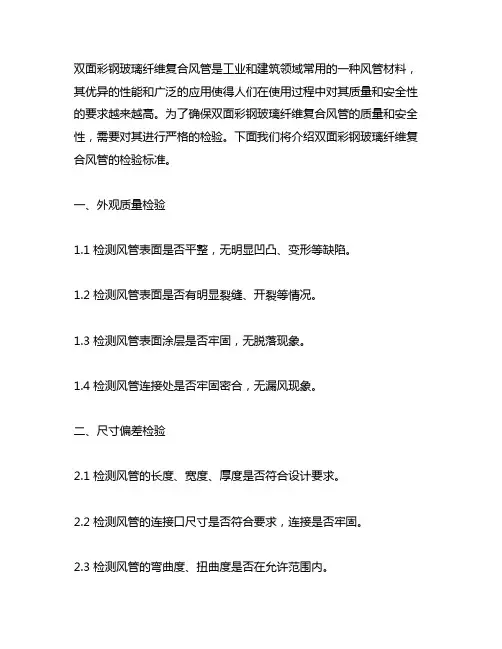

双面彩钢玻璃纤维复合风管是工业和建筑领域常用的一种风管材料，其优异的性能和广泛的应用使得人们在使用过程中对其质量和安全性的要求越来越高。
为了确保双面彩钢玻璃纤维复合风管的质量和安全性，需要对其进行严格的检验。
下面我们将介绍双面彩钢玻璃纤维复合风管的检验标准。
一、外观质量检验1.1 检测风管表面是否平整，无明显凹凸、变形等缺陷。
1.2 检测风管表面是否有明显裂缝、开裂等情况。
1.3 检测风管表面涂层是否牢固，无脱落现象。
1.4 检测风管连接处是否牢固密合，无漏风现象。
二、尺寸偏差检验2.1 检测风管的长度、宽度、厚度是否符合设计要求。
2.2 检测风管的连接口尺寸是否符合要求，连接是否牢固。
2.3 检测风管的弯曲度、扭曲度是否在允许范围内。
三、力学性能检验3.1 进行拉伸试验，检测风管的拉伸强度、屈服强度等力学性能指标。
3.2 进行弯曲试验，检测风管的抗弯性能是否符合要求。
3.3 进行冲击试验，检测风管的抗冲击性能。
四、耐腐蚀性能检验4.1 进行盐雾试验，检测风管在腐蚀环境下的耐腐蚀性能。
4.2 进行化学腐蚀试验，检测风管在化学腐蚀介质中的性能。
五、隔热性能检验5.1 进行热传导系数测试，检测风管的隔热性能。
5.2 进行燃烧性能测试，检测风管的阻燃性能。
六、风阻性能检验6.1 进行风阻测试，检测风管在各种风速下的风阻系数。
6.2 检测风管在正压和负压下的密封性能，确保风管连接处无漏风情况。
通过以上严格的检验，可以确保双面彩钢玻璃纤维复合风管的质量和安全性。
建议在使用过程中定期对风管进行检测和维护，以确保其持久稳定的性能，为工业和建筑领域提供良好的空气环境质量和安全保障。
继续对双面彩钢玻璃纤维复合风管的检验标准进行扩写，可以从以下几个方面展开：七、噪音降低性能检验噪音是工业和建筑现场中的常见环境问题，为了确保风管在运行过程中有效降低噪音，需要对其进行噪音降低性能检验。
7.1 进行噪音测试，测量风管在不同风速下产生的噪音水平，确保其符合相关噪音标准。
双面彩钢板复合风管施工技术据不完全统计，目前我国通风管道板材的年需求量为5000万平方米以上，但目前双面彩钢板复合风管的市场占有率还不足5％，因此，双面彩钢板复合风管有着极好的应用前景，并将逐步占据中央空调系统风管应用的主导地位。
2.施工工艺主要工艺过程：管段划分一切割一粘接一加固一安装法兰一风管连接。
主要制作过程分为1、开槽：用切刀割成“V”口而底部的铝箔不切断；在实际施工中．必须先对设计图纸上的风管进行合理分段．在下料时粘合处有一边要保留20mm铝箔做护边；2、涂胶：切好“V”口后，涂上胶水；3、合拢：待胶水干后几分钟便可集合砌成风管；4、密封：在风管外壁接缝处粘贴铝箔胶带，并用塑料刮板均匀刮平，酚醛风管安装所用辅材也较为轻便．密封材料使用专用密封胶．连接法兰可采用PVC材质或铝质；5、组装，风管安装成型。
2.1划线、放样与下料分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固式。
2.1.1管段划分，核算板材的用量：根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。
2.1.2放样与下料，应在平整、干净的工作台上进行。
下料前应准确调整好刀片间距和角度，并用边角料试切割，符合要求后方可正式切割下料。
下料时应准确掌握刀具的走向和深度，严禁切破和划伤非操作面的外护层。
2.2板材切割板材切割时要先用固定的压条压紧，手提电动工具调节好高度，画线后切割时要求以切掉上层彩钢为准。
调整直刀刨刀片伸出高度，满足至应能切断板材且不伤及工作台。

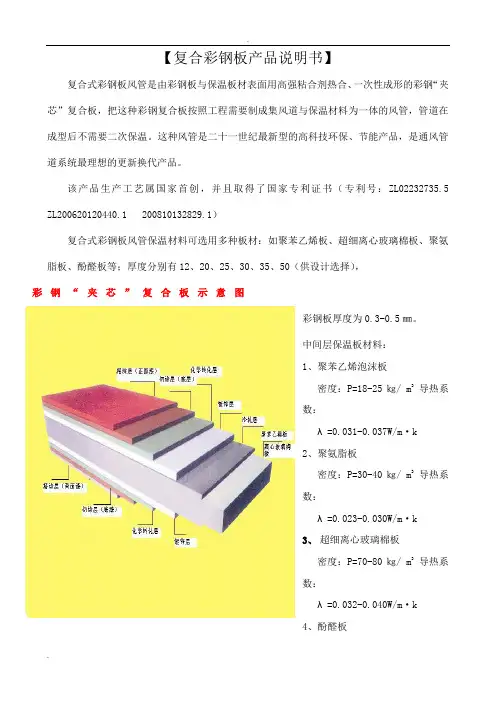

【复合彩钢板产品说明书】复合式彩钢板风管是由彩钢板与保温板材表面用高强粘合剂热合、一次性成形的彩钢“夹芯”复合板，把这种彩钢复合板按照工程需要制成集风道与保温材料为一体的风管，管道在成型后不需要二次保温。
这种风管是二十一世纪最新型的高科技环保、节能产品，是通风管道系统最理想的更新换代产品。
该产品生产工艺属国家首创，并且取得了国家专利证书（专利号：ZL02232735.5 ZL200620120440.1 200810132829.1）复合式彩钢板风管保温材料可选用多种板材：如聚苯乙烯板、超细离心玻璃棉板、聚氨脂板、酚醛板等；厚度分别有12、20、25、30、35、50（供设计选择），彩钢“夹芯”复合板示意图彩钢板厚度为0.3-0.5㎜。
中间层保温板材料：1、聚苯乙烯泡沫板密度：P=18-25㎏/ m3 导热系数：λ=0.031-0.037W/m·k2、聚氨脂板密度：P=30-40㎏/ m3 导热系数：λ=0.023-0.030W/m·k3、超细离心玻璃棉板密度：P=70-80㎏/ m3 导热系数：λ=0.032-0.040W/m·k4、酚醛板密度：P=45-70㎏/ m3 导热系数：λ=0.025-0.040W/m·k【复合式彩钢板】高强度洁净板是由上下两层彩色防火钢板为面材，“夹芯”保温层选用超细离心玻璃棉板、聚氨脂板、酚醛板、挤塑板等用高强度粘合剂固在成型机内加压加热，复合成板材（开槽使用板材）。
该复合板材具有自重轻、绝热好、吸音好、密闭性好，表面光洁、造型美观。
复合板材完全可做到承重、保温、防火、防水的要求。
复合板材的抗弯能力和抗冲击能力均可达到设计要求，工程需求。
复合板生产线：公司引进了全国最先进的复合板生产线，可生产聚乙烯（EPS）、聚氨酯、酚醛和以玻璃纤维棉等高耐火为芯材的各种夹芯板，年产量可达到70万米。
复合式彩钢板风管特点：●风管强度高1、具有抗压、抗弯、不变形、不扭曲、结构稳定牢固，当风管内静压1500Pa时风管变形量低于标准值。
双面彩钢玻纤风管厚度标准一、风管尺寸双面彩钢玻纤风管的尺寸通常根据实际需求进行定制，常见的尺寸有：1.圆形风管：直径Φ200mm ~ Φ3000mm2.矩形风管：100mm x 100mm ~ 300mm x 2000mm3.异形风管：根据实际需求定制二、彩钢厚度彩钢是双面彩钢玻纤风管的外部材料，其厚度对于风管的性能和使用寿命具有重要影响。
根据不同的应用场景和性能要求，彩钢的厚度也有所不同。
常见的彩钢厚度有：1.0.5mm厚度的彩钢：适用于一般通风排气工程，价格较为经济。
2.0.7mm厚度的彩钢：适用于中档通风排气工程，性能较0.5mm更好。
3. 1.0mm厚度的彩钢：适用于高温、潮湿等恶劣环境，具有更好的耐腐蚀性和强度。
三、玻纤层数玻纤层是双面彩钢玻纤风管的保温材料，其层数对于保温效果和风管的强度具有重要影响。
常见的玻纤层数有：1.单层玻纤：适用于一般通风排气工程，保温效果一般。
2.双层玻纤：适用于中档通风排气工程，保温效果较好。
3.四层玻纤：适用于高温、潮湿等恶劣环境，保温效果优秀，性能稳定。
四、粘合强度粘合强度是评价双面彩钢玻纤风管质量的重要指标之一，它关系到风管的密封性能和使用寿命。
根据实际应用需求和标准要求，常见的粘合强度如下：1.合格品：粘合强度不应低于2.5MPa。
2.一级品：粘合强度不应低于3.5MPa。
3.优等品：粘合强度不应低于4.5MPa。
五、耐腐蚀性双面彩钢玻纤风管具有良好的耐腐蚀性，能够适应各种复杂环境。
其耐腐蚀性能主要取决于彩钢和粘合剂的材质和质量。
根据实际应用需求和标准要求，常见的防腐等级如下：1.一般防腐蚀：适用于通风排气工程，能够满足一般防腐要求。
2.中等防腐蚀：适用于较为恶劣的环境，如潮湿、酸性等。
3.高强度防腐蚀：适用于极为恶劣的环境，如强酸、强碱等。
六、防火性能防火性能是评价双面彩钢玻纤风管安全性能的重要指标之一。
根据实际应用需求和标准要求，常见的防火等级如下：1.B1级：难燃型，氧指数不小于30%。
双面彩钢板复合风管施工工法双面彩钢板复合风管施工工法是一种常用于建筑物通风系统中的施工方法。
它采用了双面彩钢板作为风管材料，并通过复合技术将两层彩钢板与隔断层粘合在一起，形成一个结构稳定、阻尼性能好的风管。
二、工法特点1. 结构稳定：双面彩钢板复合风管的内外两层彩钢板通过复合技术粘合在一起，使其具有较高的刚性和稳定性。
2. 阻尼性能好：复合风管的内部隔断层可以有效吸收风管内部的振动和噪声，提高通风系统的运行效果。
3. 耐腐蚀：彩钢板具有较好的耐腐蚀性能，可以在不同环境条件下长期使用。
4. 施工简便：双面彩钢板复合风管的施工过程相对简便，可以通过组装的方式进行，不需要进行焊接等复杂工艺。
三、适应范围双面彩钢板复合风管适用于各种建筑物通风系统中，包括商业建筑、工业厂房、医院、办公楼等。
它能够满足各种通风需求，并具有较好的耐用性和阻尼性能。
四、工艺原理双面彩钢板复合风管的工艺原理是通过复合技术将内外两层彩钢板与隔断层粘合在一起形成一个整体。
这种复合技术可以有效提高风管的结构稳定性和阻尼性能，使其适应各种不同的通风需求。
在实际工程中，为了保证工法的稳定性和可靠性，我们采取了一系列的技术措施。
首先，我们会对彩钢板进行严格的选择和检测，确保其质量符合要求。
然后，我们会根据实际情况选择合适的粘合剂和隔断材料，并进行粘合工艺的研究和优化。
最后，我们会对复合风管进行严格的质量控制，确保其能够满足设计要求。
五、施工工艺双面彩钢板复合风管的施工过程包括以下几个阶段：1. 预处理：对彩钢板进行清洗和防腐处理，以确保其表面干净平整，并具有良好的抗腐蚀性能。
2. 彩钢板制作：根据设计要求和实际尺寸，对彩钢板进行切割、折弯和冲孔等加工，制作出所需的风管零部件。
3. 复合工艺：将隔断材料涂布在彩钢板上并进行粘合，形成复合风管的隔断层。
4. 风管组装：将复合风管的零部件按照设计要求进行组装，包括连接、固定和密封等工艺。
5. 验收和调试：对施工完成的复合风管进行质量验收和性能调试，确保其满足设计要求。
酚醛彩钢复合风管制作安装施工工法酚醛彩钢复合板是酚醛泡沫板与彩钢板复合制成夹芯板。
现场按设计规格尺寸加工，成型，一次吊装，无须再加保温层。
酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好、只是双面彩钢的施工比别的复合风管速度慢点。
由于它是双层铁皮，制作起来别单面彩钢的裁板要空难的多。
2 工法特点2.0.1 规范化施工，，体现了标准工艺的先进性和科学性。
2.0.2 酚醛彩钢复合风管制作安装工艺方法严格、认真，观感好。
3 适用范围本工法适用于低、中、高（2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛彩钢复合风管施工。
酚醛彩钢复合风管矩形风管边长宜为120≦L≦3000，且其长边与短边之比不大于4：1。
4 工艺原理以彩钢复合酚醛保温板为主材，采用专用制作工具，在施工现场根据酚醛彩钢复合风管的物理性能与化学特性，方便快捷地对彩钢复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制作成的通风管道，然后通过专用法兰与其它部、配件组成风管系统。
酚醛风管以内边长为标注尺寸。
5 主要工艺流程及操作要点5.1 施工工艺流程准备工作→风管制作→风管连接→吊装→检测5.2 操作要点5.2.1 准备工作施工前准备一整套专用施工工具，制作工作平台。
对施工人员进行现场技术交底、安全交底。
分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。
双面彩钢板空调风管施工方法摘要：介绍了双面彩钢复合风管的特点，分析了其保温性能好、强度高、制作方便、安装快捷等优点。
根据规范对风管漏风控制的要求，在风管制作过程中采取了一些严格的措施，以减少风管漏风，保证风管的运行。
安装质量。
在施工过程中，采用多种方法解决了垫木腐朽、风管钢板生锈等导致结露、渗漏的问题，降低了施工成本。
目前，随着工业化的发展，双面彩钢复合风管可以充分发挥其优势，在暖通空调工程领域得到广泛的应用。
关键词：双面彩钢板；空调风管；施工方法；引言双面彩钢复合风管是传统风管的更新换代产品，是镀锌铁皮风管的新一代进化产品。
双面彩钢复合风管具有刚度好、强度高、一次成型、无需二次保温、制作安装方便等优点。
风管内外表面采用一定厚度的彩钢板。
两层钢板之间的保温材料符合防火要求。
这不仅克服了以往玻璃纤维风管易断裂的缺点，而且发挥了镀锌铁皮的优点。
它不需要用手当场敲击。
它完全可以在管道中使用。
工厂集成生产和现场安装已广泛应用于工业和民用建筑的空调、通风和管道系统中。
从工程实际应用来看，其经济合理的优点十分明显，使用效果完全能满足设计和规范标准的要求。
一、双面彩钢板空调风管的特点1.风管和法兰在工厂通过机械化和成型制造。
保证风管段与法兰的垂直度和平行度。
相同尺寸的管道和法兰具有良好的一致性和互换性。
这使得整个管道系统在安装后很少产生内应力，从而提高了管道系统的整体气体质量。
密封性降低了管道系统因内应力引起的失效率。
2.风管材料采用双面彩钢板复合板。
其表面强度与镀锌铁管无明显差异，但其刚度大于镀锌铁管。
3.风管成型采用整板弯曲工艺。
唯一的接口是通过粘合和铆钉固定的，内外夹角。
没有咬伤过程，密封性好。
4.风管施工时，管道和保温一次成型，既消除了人工现场繁琐的保温，又具有无与伦比的保温质量和效果，避免了传统风管因人工场地保温不足。
5.风管采用PVC或铝合金封闭法兰，断桥保温。
卡接法不仅施工方便快捷，而且可以节省安装空间，连接后不会产生“冷桥”现象。
施工技术交底编号：工程名称施工单位分部工程名称通风与空调工程分项工程名称送排风系统风管制作安装交底部位医疗综合楼、后勤餐饮楼、传染病楼、后勤餐饮楼、行政公卫楼交底时间2017年月日交底内容1、交底分部、分项以及交底依据1.1、交底分部（子分部）、分项工程名称：风管系统安装（双面彩钢板复合风管）、送排风系统1.2、交底执行标准名称及编号：通风空调工程施工工艺标准（ZJQ00-SG-011-2003）2、交底内容摘要：一、工程概况本工程送排风系统分布在医疗综合楼、后勤餐饮楼、传染病楼、后勤餐饮楼、行政公卫楼，上述系统所使用风管板材为不燃抗菌性双面彩钢板复合风管，采用插条法兰连接。
二、施工准备（一）作业条件1、集中加工点应设置在具有开敞，明亮、洁净、地面平整、不潮湿的地方。
2、作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。
3、风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。
熟悉图纸；对风管的制作尺寸、采用的技术标准、接口及连接方法已经明确；绘制详细的加工草图，对形状复杂的弯头、三通、四通等配件应有具体的下料尺寸和制作步骤。
（二）材质要求1、所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件, 板材的规格、性能、厚度等技术参数应符合设计规定，并报甲方和监理验收合格后方可进场使用。
2、所用密封胶应与其板材材质相匹配，并应符合防火及环保要求。
（三）工器具：机械：电锯、云石机、气动射钉枪、切割机、自攻钻、电锤、手电钻、电焊机等工具：工作台、角尺、钢板尺、钢卷尺、剪子(剪龙骨)、划规、扳手、打胶枪等。
主要参加人：交底人：项目技术负责人：交底接收人：2017年月日施工技术交底湖州市吴兴区人民医院建设（一期）工程施工技术交底编号：工程名称施工单位分部工程名称通风与空调工程分项工程名称送排风系统风管制作安装交底部位医疗综合楼、行政公卫楼、后勤餐饮楼、后勤保障楼、传染病楼交底时间2017 年月日3、风管制作要点：1.1双面彩钢板复合风管制作技术1.1.1双面彩钢板复合风管制作流程1.1.2风管制作（1）板材下料：根据图纸提供的尺寸划线，（考虑板材的厚度，图纸所示的风管尺寸为风管内径尺寸）用云石机或曲线锯,切割板材。
双面彩钢板复合风管施工工法双面彩钢板复合风管施工工法一、前言双面彩钢板复合风管施工工法是一种新型的风管施工技术，通过使用双面彩钢板材料，实现风管的复合构造，具有轻质、高强度、防腐等优点。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点双面彩钢板复合风管施工工法具有以下特点：1. 材料优势：双面彩钢板具有轻质、高强度、防腐、隔热等特点，使风管具备良好的密封性和耐用性。
2. 构造简单：该工法采用预制件和现场拼装相结合的方式，施工过程简单方便，快速高效。
3. 适应性强：该工法适用于不同类型的建筑物，包括工业厂房、商业建筑和住宅等。
4. 环保节能：双面彩钢板具有较好的隔热性能，减少了能源的消耗，并且材料可回收再利用，符合环保要求。
5. 经济实用：与传统的风管施工方式相比，双面彩钢板复合风管施工工法具有低成本的优势，节约了材料和人力资源。
三、适应范围双面彩钢板复合风管施工工法适用于以下范围：1. 工业建筑，如工厂、仓库、物流中心等。
2. 商业建筑，如商场、写字楼、酒店等。
3. 高层住宅，如公寓、别墅等。
四、工艺原理双面彩钢板复合风管施工工法的工艺原理主要包括以下几方面：1. 材料选择：选择符合要求的双面彩钢板材料，并进行质量检验，确保材料的性能和质量。
2. 提前制作：根据设计要求，通过预制件的加工制作，在现场施工之前预先完成部分构件的制作和组装。
3. 现场拼装：根据施工图纸和工艺要求，将预制件进行现场拼装，保证风管的完整性和密封性。
4. 焊接技术：采用焊接工艺将风管的构件进行连接，确保连接牢固可靠，并进行相关检测和质量控制。
5. 漏风检测：在风管施工完成后，进行漏风检测，保证风管的密封性能，并及时进行修复和整改。
五、施工工艺双面彩钢板复合风管施工工法的施工工艺包括以下几个阶段：1. 方案设计：根据工程要求和风管布置，进行工程方案设计，并制定施工计划。
应用成型的双面彩钢板复合风管代替传统的铁皮风管1、概述双面彩钢板复合风管是目前传统玻纤风管的更新换代产品，又是镀锌铁皮风管的新一代替代品，具有传统玻纤风管的保温性，又具有镀锌铁皮风管的刚性，风管外表为彩色钢板，克服了以前玻纤风管强度弱，外壁易破损的致命弱点，发扬了镀锌铁皮的优势。
彩钢板风管是用彩钢复合夹芯板为板材制作加工而成的风管。
其中彩钢复合夹芯板是以保温材料为芯材，其中一面是复合抑菌涂层的铝箔或者彩钢，另一面是复合各种色彩的彩钢板而制成的复合夹芯板。
保温材料通常有聚氨酯、酚醛树脂、聚苯、无机物、挤塑板或玻璃纤维等材质。
双面彩钢板复合风管特点如下：1）、双面彩钢板复合的采用使得彩钢板风管的钢度大，强度高，高压下变形小；2）、彩钢板风管与保温层一次压合而成，管道气密性好，保温效果好；3）、喷涂的内外表面使用管道不腐蚀，不锈蚀，耐侯性好，使用寿命好；4）、彩钢板风管表面光洁，美观，大方，不产尘，特别适合洁净工程，明装管道最显其尊贵本色。
5）、采用不着PVC封闭式法兰卡连接,杜绝冷桥,安装快速简便,并可大节省安装空间.6）、彩钢板风管下料，成型均为机械化生产，几何尺寸标准，生产效率高．2、彩钢板消声复合风管与传统镀锌铁皮风管的比较2.1、基础板材镀锌铁皮风管的基础板材：冷轧镀锌钢板。
不耐腐蚀、易生锈和氧化彩钢板消声复合风管的基础板材是：彩色涂层钢板。
它以冷轧镀锌钢板为基板，经过表面脱脂，磷化、铬酸盐等处理后，涂上有机涂料经烘烤而成，经过初涂和精涂处理后而成彩色钢板2.2、保温性能及效果镀锌铁皮风管导热系数很大（为60. 4 W/mK），无保温性能，必须另外加包保温层及保温防护层，在风管法兰处保温厚度不易保证或无保温，将产生冷桥现象，风管壁面保温层的覆盖均匀度有时也会因安装净空不足够而不易保证。
保温性能的好坏，也受工人劳动技能和工作态度的限制，保温的质量很难控制和保证一致性。
同时镀锌铁皮外保温用的玻璃棉的密度也比较小是40~50kg/m3, 双面彩钢板复合风管采用的超细离心玻璃棉的比重比较大是80kg/m3,保温性能比较优越。
双面彩钢板复合风管用于游泳场馆及净化厂房的可行性分析
大家都知道游泳场馆是个比较特殊的场所，空气的湿度比较大，这样在选用风管时除了考虑风管的其它性能时最重要的就是要考虑到风管的防腐蚀和锈蚀的能力以及保温材料的吸水率等问题。
下面我们简要的来分析一下目前存在的几种通风管道：
第一种：玻纤复合风管第二种：铝箔聚氨酯和酚醛风管第三种：镀锌板加二次橡塑保温风管第四种：双面彩钢板复合风管首先：第一种玻纤复合风管，存在市场上也十几年的历史，国内最早的生产玻纤风管的企业：康达兴玻纤风管有限公司，已经生产该风管十七年，到目前没有把企业做强做大，其中一个重要的原因就是该风管的弊端很明显：风管的外壁易破损，成品保护比较难，只适用于中低压系统，玻纤棉板易吸水，由于外壁易破损，容易玻纤棉外露，对人体造成伤害。
因此我们可以看出该风管不适宜应用于游泳馆和净化场所，但是我们不排斥该风管的其它优越性能：消声降噪是该风管固有的优势，外形美观，重量轻，制作安装便捷等使其在市场上和一些特定的场合也发挥着它应有的作用。
其次：第二种铝箔聚氨酯和酚醛复合风管，是最近几年发展的一种新型的风管材料，优势也很明显：重量最轻，制作安装便捷，外形美观，高效保温等特点。
缺点是：刚度弱，强度差，也是成品保护难，加固繁琐，不适应于高压系统。
但是游泳馆由于空气的湿度很大，一般风管的管径比较大，风压比较强，况且该保温材料易溶水等不适合
于该场所；一般低压和中压系统的净化空调也可以采用该材质的风管，不过用的次数比较好，况且一般的净化工程的风压都比普通空调系统的风压大
现在我们来市场上用的最多的主流产品，镀锌钢板二次保温风管。
他的性能大家都很清楚。
如果用在游泳馆场所它的弊端就很明显。
镀锌板，不耐腐蚀，易生锈和氧化，二次保温的橡塑吸水率很高，时间一长，保温的材料最亮增大，同时腐蚀风管的表面，结果造成风管保温易脱落和镀锌板生锈、氧化和锈穿，严重的影响风管的使用寿命，因此在游泳馆该风管也不适合。
最后我的观点是双面彩钢板复合风管比较适合游泳馆场所及净化工程,但不是说这种风管是做好的，而排斥其它的风管。
不同的场所、不同的建筑选用不同类型的风管材料而已。
从下面的介绍大家不难看出该风管是否适合这两种场所：
（1）由于管道及法兰的机械化、模具化生产，从而使得管段及法兰的垂直度、平行度得以保证，相同尺寸的管道、法兰的一致性好，互换性好，这就使得安装后整体的管道网将很少产生内应力，从而提高了整体管道系统的气密性，减少使用过程中由于内应力所产生的故障率；
（2）管道的材料选用双面彩板复合板，其表面强度与镀锌铁板管道相差不大，这当然是玻纤复合板管道无法比拟的；
（3）由于采用双面彩钢板（表面喷涂处理）复合板，除强度好以外，其耐酸、耐碱性、防锈蚀等方面要优于镀锌板管道；
（4）双面彩板复合板的刚性要大大好于镀锌板，因此在下料（机械化）、成型过程中，不会出现“多肉少肉”现象，从而也杜绝了由此带来的震动及噪声；
（5）由于此种管道在成型时采用整板弯制，唯一接口采用粘接及内外角包角铆固，取消了咬口工序，所以气密性相当好，尤其是在高压运行中，其性能要超过钢制管道（玻纤管道在高压下基本不能使用）；
（6）此种管道是管道与保温一次成型，不仅去除了人工保温的烦琐，而且其保温质量、效果也是人工再保温不可比拟的，再也不会出现因保温问题而导致结露及滴水现象，更值得一提的是，由于此种管道保温工序的取消，可以大大减少人工费用，降低施工成本；（7）此种管道由于采用PVC封闭式法兰，加之以双面彩板为阀体的阀门的出现，管道中“冷桥”的问题将彻底解决；
（8） PVC封闭式法兰的连接为卡式连接，这给现场施工中管道的连接带来了极大的方便及快速，此种连接还大大的节约了安装空间，在其他管道不可能安装的空间，如管道顶面距房屋顶面10cm的情况下，此种法兰也能顺利连接（此情况下，钢制管道的保温更是难以下手）；
1.1双面彩板复合风管的节能性
（1）气密性好。
漏风量比国家规定的标准要减少70%—80%；
（2）保温性好。
管道送风表面无可能与外界空气直接接触而直接导热；
（3） PVC法兰的使用杜绝了“冷桥”现象。
双面彩板复合通风管道的出现，将更进一步加快风管生产的工厂化，机械化，进而促进管道的品牌化，这将有利于管道质量的大幅度的提高。
简言之：双面彩钢板风管能用于该种场合与它的材料和制作的工艺有关：双面彩钢板风管它以镀锌钢板为基板，经过表面脱脂，磷化、铬酸盐等处理后，涂上有机涂料经烘烤而成，经过初涂和精涂处理后而成彩色钢板，这样处理后风管的表面不腐蚀不锈蚀，不氧化，使用寿命长。
现在净化系统用的最多的还是用镀锌板制作，那么用彩钢板制作更没有问题。
