·自动化专业综合设计报告一、 设计目的：通过实验设计熟练掌握Matlab 与Simulink 的编程与仿真功能，提高自身的动手能力。
设单位负反馈系统的开环输出为:)12.0)(11.0()(++=S S S Ko s G 用相应的频率校正法对系统进行校正设计，是系统的性能指标达到：1. 相角裕度 r ≥45°2. 在单位斜坡输入下的稳态误差 e ss <0.053. 系统的w c <3rad/s二、 设计要求：要求：1. 手工进行计算，设计校正方法，选择合适的校正装置2. 利用 Matlab 编程实现设计，并提供仿真结果3. 利用Simulink 进行仿真实现单位阶跃响应三、 设计内容：设单位负反馈系统的开环输出为:)12.0)(11.0()(++=S S S Ko s G用相应的频率校正法对系统进行校正设计，是系统的性能指标达到：4. 相角裕度 r ≥45°5. 在单位斜坡输入下的稳态误差 e ss <0.056. 系统的w c <3rad/s要求：4. 手工计算，设计校正方法5. 利用 Matlab 编程实现设计，仿真结果6. 利用Simulink 进行仿真实现单位阶跃响应1、手工设计：解：（1）由系统在单位斜坡输入下的稳态误差ess<0.05可得：速度误差系数Kv=0lim→S it S*G(S)=Ko>05.01=20 故可取Ko=25；计算原系统的相角裕度)(w ϕ和截止频率Wc0：由)(w A =22)2.0(1)1.0(125w w w ++=1可得 Wc0=9；由w w w o2.0arctan 1.0arctan 90)(--=ϕ当Wc0=9时；o o w 9.12)(-=γ 显然此时超前校正已经不能使系统满足要求了，必须使用滞后校正先将系统的相角裕度满足要求。
相角裕度要求o45>γ，加上滞后装置o 6的估值，则要求原系统相角裕度为o o o w 51645)('=+=γ，即o o w w w 512.0arctan 1.0arctan 90)(=--=ϕ可解得Wc1=2.37;取Wc=2.3；由0lg 20)(=+b Wc L ；0lg 203.225lg20=+b ； 092.0253.2==b ； Wc bT 1.01=； T=47； 滞后环节为：s s Ts bTs s Gc 4713.4111)(++=++=相角裕度：oo o Wc Wc Wc Wc Wc 4511.472.0h 4b ?Wc=2.3<3rad/s均满足设计要求，校正之后的传递函数为：)2.01)(1.01)(471()3.41(25)(s s s s s s G ++++=2、Matlab 实验程序：num0=25; %初始化w1=3;r=45;ee=6;pm=r+ee;den0=conv([1 0],conv([0.1 1],[0.2 1])); %输入函数G=tf(num0,den0);[gm1,pm1,wcg1,wcp1]=margin(num0,den0); %原系统的相角裕度pm1，截止频率wcp1for w=wcp1:-0.01:0 %计算原系统中满足γ的截止频率wc 的值gamma=pi/2-atan(0.1*w)-atan(0.2*w);ga=gamma*180/pi;if (ga>pm)wc0=w;break ;endendif (wc0<w1) ; %限制wc 的值使其满足小于3的要求 elseif (wc0>=w1)wc0=w1;endx=wc0;for wc0=x:-0.01:0 %计算校正装置的参数b、T以及验算校正后系统的相角裕度if(wc0<5)b=1/num0*wc0;elseif(wc0<wcp1)b=0.1*wc0^2/num0;endT=10/b/wc0;num2=[b*T 1];den2=[T 1];Gc=tf(num2,den2);[num,den]=series(num0,den0,num2,den2);[gm2,pm2,wcg2,wcp2]=margin(num,den);if(pm2>r);break;endendw=logspace(-3,1);subplot(2,1,1);[mag,phase]=bode(num,den,w); %校正后的Gc*G[mag1,phase1]=bode(num0,den0,w); %初始传函：G[mag2,phase2]=bode(num2,den2,w); %滞后校正装置:Gcsemilogx(w,20*log10(mag),w,20*log10(mag1),'*',w,20*log10(mag2),'-' );ylabel('·幅值(dB)');title('原系统*G，滞后环节Gc，校正后-GGc')xlabel('频率(rad/s)');grid on;subplot(2,1,2);semilogx(w,phase,w,phase1,'*',w,phase2,'-',w,(w-180-w),':');ylabel('相角（度）');xlabel('频率(rad/s)');title('原系统*G，滞后环节Gc，校正后-GGc ')grid on;G %原系统的传递函数Gc %校正系统的传递函数GS=tf(num,den) %校正后系统的传递函数pm2 %校正后系统的相角裕度wcp2 %校正后系统的截止频率3、利用Simulink进行仿真：仿真系统的连接图：在输入端施加阶跃信号，通过Scope检测未加校正环节系统的阶跃响应曲线；通过Scope1来检测加入校正环节后系统的阶跃响应曲线。
基于matlab 的三相桥式PWM 逆变电路的仿真实验报告一、小组成员指导教师二、实验目的1. 深入理解三相桥式 PWM 逆变电路的工作原理。
2. 使用 simulink 和 simpowersystem 工具箱搭建三相桥式 PWM 逆变电路的仿真框图.3. 观察在 PWM 控制方式下电路输出线电压和负载相电压的波形。
4. 分别改变三角波的频率和正弦波的幅值, 观察电路的频谱图并进行谐波分析。
三、实验平台Matlab / simulink / simpowersystem五、实验模块介绍BSi∏* WIVt正弦波， 电路常用到的正弦信号模 块，双击图标,在弹出的窗 口中调整相关参数。
其信号 生成方式有两种：Time based 和SamPle based .OKCancelHelPI,J3. E E 示波器，其模块可以接受多个输入信号，每个端口的输入信号都将在 一个坐标轴中显示。
2.锯齿波发RePeat ing j t able (mask)OIItPUt 炷 repeating SeQUeTlCe Of niunbers SPeCified Ln a IabIe Of I IJH 亡-ValiL 亡 pairs. VaItLeS □f tiinft ShOUIti be JilorL OtoniCalIy IrLCrea≤in⅛ ・生器，产生一个时基和高度 可调的锯齿波序列。
⅞⅛ SOUrCe BlCCk Parameter^r RePtating SeqUtnCeS-ErqU-⅞-π茜ParaJiieterETinIe ValUftEiFUnCtiOn BloCk P ⅛ramet 亡rm ： RelatianaI OPeratOr 屋Relational OperatorAPPl ie≡ the selected re IatLOIlaI OlPerator to t h.E inpu Ieft ） input 79xreΞpQΓL^ j ζ□ the it st Qp ⅞Eand ・Main Si SnaI Attr ibu ，t e S Kelatianal OPeratclr ：∖-∣ 。

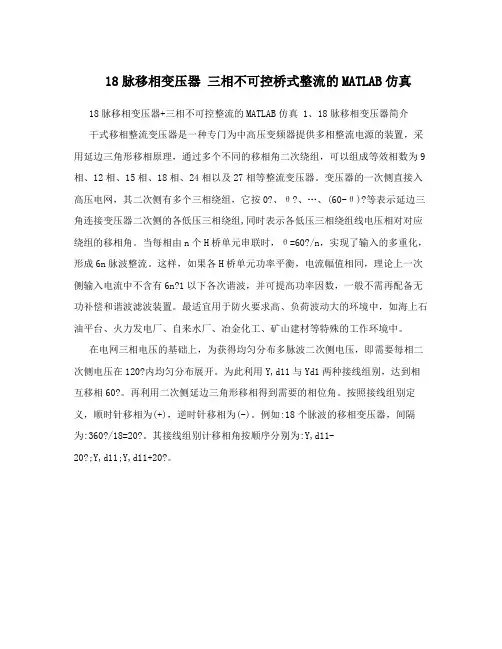

18脉移相变压器三相不可控桥式整流的MATLAB仿真18脉移相变压器+三相不可控整流的MATLAB仿真 1、18脉移相变压器简介干式移相整流变压器是一种专门为中高压变频器提供多相整流电源的装置，采用延边三角形移相原理，通过多个不同的移相角二次绕组，可以组成等效相数为9相、12相、15相、18相、24相以及27相等整流变压器。
变压器的一次侧直接入高压电网，其二次侧有多个三相绕组，它按0?、θ?、…、(60-θ)?等表示延边三角连接变压器二次侧的各低压三相绕组,同时表示各低压三相绕组线电压相对对应绕组的移相角。
当每相由n个H桥单元串联时，θ=60?/n，实现了输入的多重化，形成6n脉波整流。
这样，如果各H桥单元功率平衡，电流幅值相同，理论上一次侧输入电流中不含有6n?1以下各次谐波，并可提高功率因数，一般不需再配备无功补偿和谐波滤波装置。
最适宜用于防火要求高、负荷波动大的环境中，如海上石油平台、火力发电厂、自来水厂、冶金化工、矿山建材等特殊的工作环境中。
在电网三相电压的基础上，为获得均匀分布多脉波二次侧电压，即需要每相二次侧电压在120?内均匀分布展开。
为此利用Y,d11与Yd1两种接线组别，达到相互移相60?。
再利用二次侧延边三角形移相得到需要的相位角。
按照接线组别定义，顺时针移相为(+)，逆时针移相为(-)。
例如:18个脉波的移相变压器，间隔为:360?/18=20?。
其接线组别计移相角按顺序分别为:Y,d11-20?;Y,d11;Y,d11+20?。
图1 18脉移相变压器原边及副边的接线方式图1所示，I、I、I分别为原边输入电流，i、i、i分别为副边的三组输出电流。
ABCanbncn每组相位相差20?，如i与i的相位相差为20?。
a1a22、MATLAB仿真2.1主电路搭建:利用三相单元模块，电流测量模块，18脉移相变压器模块(自制封装)，三相不可控整流器电路模块(3组)、串联支路模块(RL)、powergui模块、多路测量模块、demux模块和scope模块构成。
基于Matlab的电路实时仿真平台设计与实现基于Matlab的电路实时仿真平台设计与实现一、引言电路仿真是电子工程领域中重要的工具之一，在电子电路设计过程中起着至关重要的作用。
而基于Matlab的电路实时仿真平台则是利用Matlab软件对电路进行仿真实验的重要应用之一。
本文将介绍基于Matlab的电路实时仿真平台的设计与实现过程。
二、电路仿真平台的设计与实现1. 平台功能需求分析基于Matlab的电路实时仿真平台的设计与实现主要包含以下功能需求：（1）电路建模：能够支持电路元件的建模以及电路的连接和布线。
（2）仿真参数设置：能够设置仿真的时间范围、步长等参数。
（3）仿真结果分析：能够实时显示电路中各个元件的电压、电流、功率等参数，并提供结果分析的功能。
（4）实验控制：能够控制实验的开始、暂停、恢复、停止等操作。
（5）数据记录与导出：能够记录仿真实验过程中的数据，并支持数据导出为Excel或其他格式。
2. 平台设计与实现基于以上功能需求，我们设计了一套基于Matlab的电路实时仿真平台。
平台的实现主要分为以下几个模块：（1）电路建模模块：利用Matlab提供的图形用户界面工具，搭建了一个电路建模界面。
用户可以通过该界面选择电路元件，并将元件进行连线和布线，从而实现电路的建模。
在建模过程中，用户还可以设置元件的参数和初始条件。
（2）仿真参数设置模块：通过设定仿真的时间范围、步长等参数，用户可以对仿真实验进行灵活的配置，以满足不同的需求。
（3）仿真运行模块：在完成电路建模和参数设置后，用户可以点击“运行”按钮，开始进行仿真实验。
平台利用Matlab强大的计算能力，根据电路模型和仿真参数进行实时的仿真计算，并实时绘制出电路中各个元件的电压、电流曲线等。
用户可以通过切换窗口或界面，实时观察仿真结果。
（4）实验控制模块：平台提供了开始、暂停、恢复、停止等操作按钮，用户可以根据需要自由控制仿真实验的进行。
例如，在观察到关键数据点时，用户可以暂停仿真实验，通过对元件参数的调整，进一步优化电路设计。
基于Matlab／GUI的电力电子技术应用仿真实验设计【摘要】针对“电力电子技术应用”的教学与实验特点，弥补硬件实验条件的不足，利用Matlab GUID界面设计工具与M文件编程结合，建立GUI界面，设计了电力电子技术应用仿真实验系统。
该系统可修改实验参数，图形化显示实验结果，便于操作，形象生动，可应用于课堂或实验教学，加深学生对课程的理解。
【关键词】电力电子技术；GUI；M文件；仿真实验电力电子技术应用是电气自动化专业的一门重要的专业基础课程，它以电力电子器件为基础，应用电路和设计理论以及分析开发工具，实现电能的高效能变换和控制[1]。
该课程实践性、综合性和工程性很强，但是，由于教学学时不足和实验设备的短缺等原因，造成了进行教学实验的困难。
另外，目前的电力电子技术实验台在设计过程中还有许多不尽完善的地方，学生实验复杂，还容易出错，实验设备损坏率较高，因此，需要设计一种可以在课堂上使用的电力电子技术仿真实验系统，在抽象的理论教学的同时给予学生生动的实验演示，让学生实时地观察到参数改变对电路的影响。
MATLAB软件因其强大的科学计算和图形处理功能，已广泛应用于科研和工程领域。
它提供了用户图形界面开发程序GUIDE，支持可视化编辑，并根据用户设计的GUI布局，自动生成M文件的框架，用户使用这一框架编制自己的应用程序[2]。
这种编程方式直接方便，容易上手。
本文设计的电力电子技术仿真实验系统是一种建立在MATLAB平台上的具有图形用户界面的软件，它将理论知识与传统的模拟实验结合在一起，可大大的提高课堂教学效果，有利于培养学生分析问题和解决问题的能力[3]。
1.仿真实验的设计本仿真实验采用模块化设计思想，共分为两大模块：电力电子器件部分和电力电子变换电路部分。
电力电子器件部分包括常用的半控型器件晶闸管和四种全控型器件；电力电子变换部分包括五大变换电路，各变换电路又分设具体的变换电路。
仿真实验的总体框架如图1所示。
基于matlab的三相桥式PWM逆变电路的仿真实验报告一、小组成员指导教师二、实验目的1.深入理解三相桥式PWM逆变电路的工作原理。
2.使用simulink和simpowersystem工具箱搭建三相桥式PWM 逆变电路的仿真框图。
3.观察在PWM控制方式下电路输出线电压和负载相电压的波形。
4.分别改变三角波的频率和正弦波的幅值，观察电路的频谱图并进行谐波分析。
三、实验平台Matlab / simulink / simpowersystem五、实验模块介绍1. 正弦波，电路常用到的正弦信号模块，双击图标，在弹出的窗口中调整相关参数。
其信号生成方式有两种：Timebased和Sample based。
2. 锯齿波发生器，产生一个时基和高度可调的锯齿波序列。
块可以接受多个输入信号，3. 示波器，其模每个端口的输入信号都将在一个坐标轴中显示。
4. 关系运算符，<、>、=等运算。
源，提供一个直流电源。
5. 直流电压6. 三相RLC串联电路，电阻、电感、电容串联的三相电路，单位欧姆、亨利、法拉。
7. 电压测量，用于检测电压，使用时并联在被测电路中，相当于电压表的检测棒，其输出端“v”则输出电压信号。
8. 多路测量仪，可以接收该需要测模块的电压、电流或电压电流信号并输出。
9. IGBT/二极管，带续流二极管的IGBT模型.10 为了执行仿真其可以允许修改初始状态、进行电网稳定性分析、傅里叶分解等功能.六、实验原理三相桥式PWM逆变电路图1-1如下：图1-1三相桥式PWM逆变电路图三相桥式PWM逆变电路波形七、仿真实验内容三相桥式PWM逆变电路仿真框如图1-2所示：图1-2 三相桥式PWM逆变电路仿真框图仿真参数设置如下：三角波参数如图1-3所示：载波频率f=1kHz,周期T=1e-3s,幅值Ur=1V.图1-3三角波参数图正弦波参数，正弦信号A/B/C相位差为120，分别为0、2*pi/3、-2*pi/3，幅值都为1，如图1-4、1-5、1-6所示。
模糊自适应PID控制的移相全桥变换器设计与仿真赵文春;王博;刘胜道;郑云波【摘要】针对普通PID控制难以应付移相全桥DC/DC变换器时变非线性的不足，提出采用模糊自适应PID控制的方法。
该方法基于误差信号，对应模糊控制规则得出PID参数的实时修改量，对复杂系统具有一定的自适应性。
利用Matlab/Simulink工具箱进行了普通PID控制和模糊自适应PID控制的系统建模，并对输入电压和负载突变情况进行了仿真。
仿真结果验证了系统的可行性，通过对比表明模糊自适应PID控制在启动、负载突变等情况下动、静态性能均优于普通PID控制，提高了系统性能。
%Since the traditional PID control is hard to solve time⁃varying nonlinear problem of phase⁃shifted full⁃bridge DC/DC converter,the method of using self⁃adaptive fuzzy⁃PID control is proposed. The real⁃time modifiers of PID parameters are ob⁃tained by fuzzy control rules corresponding to error signal. This method has certain adaptivity to complex system. The traditional PID control and self⁃adaptive fuzzy⁃PID control were conducted with system modeling by Matlab/Simulink toolbox,and the input voltage and load changes were simulated. The simulation results verify that this system is feasible. The static and dynamic perfor⁃mances of self⁃adaptive fuzzy⁃PID control are better than the traditional PID control in the situation of start⁃up and load changes. System performances were improved.【期刊名称】《现代电子技术》【年(卷),期】2015(000)019【总页数】4页(P110-113)【关键词】移相全桥;DC/DC变换器;PID控制;模糊控制【作者】赵文春;王博;刘胜道;郑云波【作者单位】海军工程大学电气工程学院，湖北武汉 430033;海军工程大学电气工程学院，湖北武汉 430033;海军工程大学电气工程学院，湖北武汉 430033;海军工程大学电气工程学院，湖北武汉 430033【正文语种】中文【中图分类】TN710-34;TP273+.4开关电源是利用现代电力电子技术，通过对开关管开关时间的控制，维持稳定输出的一种电源。
电子技术与软件工程Electronic Technology&Software Engineering电子技术Electronic Technology基于MATLAB的电力电子技术虚拟实验仿真平台的设计张岩贾小龙（宁夏理工学院宁夏回族自治区石嘴山市753000）摘要：本文在MATLAB的基础上，利用现代仿真技术对电力电子变换器电路进行了SIMULINK仿真，完成了借助于图形用户界面GUI 功能的虚拟实验平台的搭建，达到了基本的实验要求。
关键词：MATLAB;电力电子技术；仿真模型；GUI1背景传统高校实验室所占实验经费比例大，软硬件设备一般比较昂贵的，容量有限且电气信息类技术更新非常快，要建立非常完备且与时俱进的实验教学环境是很困难的。
虚拟仿真实验既节省了资金，又可突破传统实验室在硬件设备上的限制，缓解了实验经费不足与实验人数过多的矛盾，突破了时空的局限，优化了教育资源，提高了学习兴趣和效率，真正实现理论教学与实验教学的结合。
因此，虚拟实验室的研究对于现代远程教学和高等院校的实验教学、课堂教学都很有意义。
2虚拟实验平台的国内外研究现状近年来计算机技术的发展为虚拟仿真实验平台开发提供了技术支持，已有很多高校和企业着手研究虚拟实验仿真平台。
例如：美国卡耐基梅隆大学早期开发的虚拟实验平台，他们的技术方案是通过计算机所搭建出来的函数发生器、示波器等实验硬件设备连接到Internet上，学生或其他用户可以通过上网然后网络远程连接并加以使用。
麻省理工学院（Massachusetts Institute of Technology）,该院校着手项目的主要是为了建设众多学科科目的虚拟实验平台，此项目是同微软公司通力合作开发出来的I-Lab,设计出来的平台可以用来研究基于虚拟现实的科学技术与电气工程的创新型教育体系。
目前国内的一些高等院校逐渐设计出了自己的虚拟实验平台。
中国科学技术大学早期设计的物理虚拟实验平台是把实验运用在教学的演示和简单物理实验这些问题上，此设计是国内第一套有推广价值的实验教学平台。
