搅拌机类电机温升和输入功率测试方法及标准

电机温升测试标准电机温升测试是指在电机运行过程中，由于电流通过电机产生的电阻热和铁芯磁滞损耗所引起的温升。

电机温升测试标准是为了评估电机在长时间运行中的温升情况，以确保电机在正常工作状态下不会因温升过高而损坏或影响正常运行。

首先，电机温升测试需要在标准环境条件下进行，包括温度、湿度、气压等参数的控制。

测试过程中需要确保环境温度稳定，以减少外界因素对测试结果的影响。

同时，测试设备和仪器也需要符合相关的标准和规范，以保证测试的准确性和可靠性。

其次，电机温升测试需要在不同负载条件下进行，以模拟电机在不同工作状态下的温升情况。

在测试过程中，需要记录电机的输入功率、电流、转速等参数，并实时监测电机的温升情况。

通过对不同负载条件下的测试数据进行分析，可以评估电机在不同工作状态下的温升情况，为电机的设计和选型提供参考依据。

此外，电机温升测试还需要考虑电机的绝缘等级和绝缘材料的耐温性能。

在测试过程中，需要检测电机的绝缘电阻和绝缘电压，以评估电机在高温条件下的绝缘性能。

对绝缘材料的耐温性能也需要进行测试，以确保电机在高温条件下不会因绝缘材料老化而导致绝缘性能下降。

最后，电机温升测试的结果需要与相关标准进行比对，以评估电机的温升情况是否符合标准要求。

如果电机的温升超出标准规定的范围，需要对电机的设计和选型进行调整，以确保电机在长时间运行中不会因温升过高而损坏或影响正常运行。

综上所述，电机温升测试标准是评估电机在长时间运行中的温升情况的重要手段，通过对电机在不同负载条件下的温升情况进行测试和分析，可以为电机的设计和选型提供参考依据，保证电机在正常工作状态下不会因温升过高而损坏或影响正常运行。

电机温升试验电机中绝缘材料的寿命与运行温度有密切的关系，为保证电机安全、合理的使用，需要监视与测量电机绕组、铁心等其他部分的温度。

按国家标准规定，不同绝缘等级的电机绕组有不同的允许温升，如下表所示若超过规定值,如对B级绝缘的电机，温升每增加10度，电机的寿命将降低一半。

因此电机的温升试验，准确的测取个部件的温度，对改进电机的设计和制造工艺，提高电机的质量是非常重要的对电机绕组和其他各部分的温度测量，目前虽已采用不少先进技术，仍可归纳为电阻法、温度计法、埋置检温计法三种基本方法。

一、电阻法在一定的温度范围内，电机绕组的电阻值将随着温度的上升而相应的增加，而且其阻值与温度之间存在着一定的函数关系。

根据这一原理，可以通过测定电机绕组的电阻来确定其温度，故称电阻测量法。

当绕组温度在-50~150度范围时，其温升有下式确定Δθ=(R f-R0)(k+θ0)/R0+θ0-θf式中R0、θ0分别为绕组的实际冷态电阻和环境温度；R f、θf分别为绕组热态式电阻和环境温度；k为常数，对铜绕组为235，对铝绕组225如果不能采用带电测量装置，可采用较先进的快捷、准确、数字显示的各种毫欧表或微欧计等直流电阻测量仪。

其基本工作原理是采用高准确度、高稳定度的恒流电源所产生的直流电流通到被测电阻上，则电阻两端的电压降将严格的按照电阻值变化二、温度计法对电机中不能采用电阻法测量的部位，如定子铁心，轴承及冷却介质等，可采用温度计法来测量。

温度计法是用温度计贴附在可接触的表面来测量温度，所测得的温度是被测点的表面温度。

为了减小误差，从被测点到温度计的热传导尽可能的良好，将温度计球面部分用绝热材料覆盖，以免周围冷却介质的影响。

温度计除包括水银、酒精等膨胀式温度计外，也包括半导体温度计及非埋置的热电耦或电阻温度计。

在电机中存在交变磁场的部分，不可采用水银温度计，因为交变磁场在水银中产生涡流会发热，以致影响测量的准确性。

三、埋置检温计法埋置检温计法是将电阻检温计、热电耦或半导体热敏元件埋植于电机内部不能触及的部位，如定子绕组的槽部和铁心内等，经连接导线引到电机外的二次仪表，从而测定温度值。

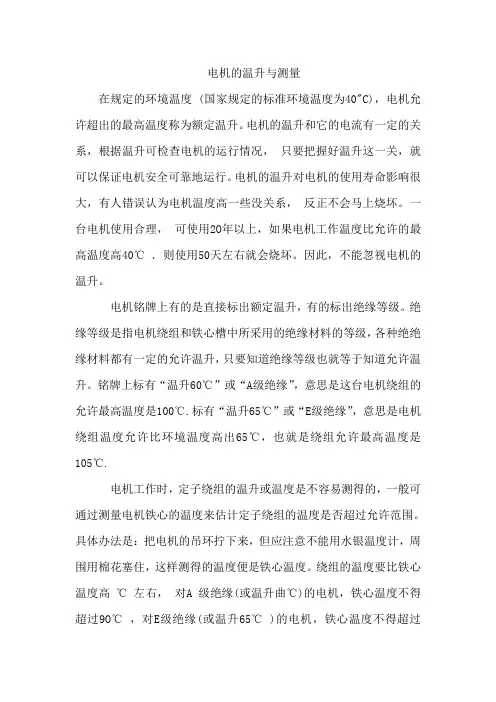

电机的温升与测量在规定的环境温度 (国家规定的标准环境温度为40"C)，电机允许超出的最高温度称为额定温升。

电机的温升和它的电流有一定的关系，根据温升可检查电机的运行情况，只要把握好温升这一关，就可以保证电机安全可靠地运行。

电机的温升对电机的使用寿命影响很大，有人错误认为电机温度高一些没关系，反正不会马上烧坏。

一台电机使用合理，可使用2O年以上，如果电机工作温度比允许的最高温度高40℃．则使用50天左右就会烧坏。

因此，不能忽视电机的温升。

电机铭牌上有的是直接标出额定温升，有的标出绝缘等级。

绝缘等级是指电机绕组和铁心槽中所采用的绝缘材料的等级，各种绝绝缘材料都有一定的允许温升，只要知道绝缘等级也就等于知道允许温升。

铭牌上标有“温升60℃”或“A级绝缘”，意思是这台电机绕组的允许最高温度是100℃.标有“温升65℃”或“E级绝缘”，意思是电机绕组温度允许比环境温度高出65℃，也就是绕组允许最高温度是105℃.电机工作时，定子绕组的温升或温度是不容易测得的，一般可通过测量电机铁心的温度来估计定子绕组的温度是否超过允许范围。

具体办法是：把电机的吊环拧下来，但应注意不能用水银温度计，周围用棉花塞住，这样测得的温度便是铁心温度。

绕组的温度要比铁心温度高℃左右，对A 级绝缘(或温升曲℃)的电机，铁心温度不得超过9O℃，对E级绝缘(或温升65℃ )的电机，铁心温度不得超过100℃。

有经验的人用手摸电机外壳就可以判断电机温度是否正常。

如果把手放在电机壳上，虽然有些烫手的感觉，但感到手还能放得住，说明电机温度没有超出允许范围，如果把手放上电机外壳后，感到烫手须立即拿开，则说明电机过热。

电机过热，可能由于负载过大，电源电压过高或过低，电机风扇松动等原因；也可能由于电源的一相保险丝烧断，电动机变成缺相运行，电流过大。

这些故障都应查明原因并排除后才能继续使用。

3.5 温升试验⑴ 温升试验目的温升试验是要求电机在额定工作情况下运行到热稳定时各个发热元件,例如绕组，换向器，集电环，铁心，轴承等，所达到的温升值，所谓热稳定是指发热元件在运行条件不变的情况下，前后一小时之内的温度变化不超过1K （温升值是一个温度差值，为了与实际温度单位℃相区别，电机标准中规定用另一个温度单位开尔文K 作为温升的单位，但是习惯中还是说度或者写成℃）的状态，所谓温升，就是指热态时的温度与冷态（发热元件与周围温度环境之差不超过2K 时，称该元件处在实际冷状态）时温度之差。

电机温升的高低，决定着电机绝缘的使用寿命，所以这项试验对电机的质量具有非常重要的作用。

⑵ 温升的测量方法对于获得电机各个部位温度升值的方法，因为部件的不同放法也不尽相同。

对于比较方便的放置普通酒劲温度计的部件，如外壳，开启式电机的定子铁心或者定子绕组等，可用温度计直接测量。

对于不能长时间放置温度计，但在电动机运行或停机时能直接接触到的部件，如集电环，换向器，轴承等，可用半导体温度计测量。

对于不能从外接接触的部件，例如封闭式电机的定转子绕组，一般采用电阻法测量。

所谓电阻法，是利用一般金属导体的电阻与温度有一种固定关系的原理，其关系式在前面的直流电阻测量中讲出，用此方法时，首先在实际冷态下测得绕组的直流电阻R 0和温度θ0，再测得温升稳定时的热态电阻R 1与环境温度θ1，此时该绕组的温升△θ用以下式子便可求出△θ=R f —R 0R 0(K a +θ0)+θ0－θ1 (3-10) ⑶ 冷却介质的测量方法① 对采用周围空气冷却的电动机，可用几只温度计分布在冷却空气进入电动机的途径中进行测量，温度计应安置在距电动机1-2m 处。

温度计球部处于电动机高度的一半的位置，并且应该防止外来辐射热及气流的影响，取几只温度计读数的平均值作为冷却空气的温度，习惯成为环境温度，② 对采用外接冷却器及普通管道通风冷却的电机，应放在电机的进风口处测量冷却介质的温度。

电机温升测试国标电机温升测试是衡量电机性能和安全性的重要手段之一。

其国家标准是GB/T 755-2008《旋转电机温升试验方法》。

该标准规定了电机温升测试的具体步骤和要求，为电机制造商和用户提供了可靠的指导。

首先，电机温升测试的目的是评估电机在长时间运行时的温升情况，以确认其散热效果和绝缘系统的稳定性。

温升测试包括空载、轻载和额定负载三个工况下的温升测定，以全面了解电机在不同负载下的热耗能力和运行稳定性。

在进行电机温升测试时，需要先对电机进行预热，确保其温度稳定在环境温度上方。

然后，在各个工况下，准确测量电机的电流、电压、功率因数和输入功率等参数，并记录下来。

同时，要实时监测电机的转速、环境温度和冷却水的流量等关键数据。

在测定过程中，要特别注意电机的运行状态和外表温度的变化。

异常的噪音、振动或过高的表面温度可能表明电机存在问题，需要停机检修。

此外，测量过程中的数据采集和记录要准确可靠，避免误差对测试结果的影响。

根据测试结果，可以计算电机的温升值。

温升值是电机的发热和散热之间的平衡指标，是评估电机运行状况和散热系统性能的重要参数。

通常，温升值不应超过电机绝缘系统所能承受的最高温度，以确保电机长时间安全运行。

电机温升测试不仅对电机制造商具有指导意义，也对电机用户有一定的指导意义。

对于制造商来说，温升测试结果可以判断电机的质量和设计是否合理，为产品质量改进提供依据。

对于用户来说，温升测试结果可以帮助选择合适的电机，确保其在实际工作环境中安全运行。

总之，电机温升测试国家标准为电机行业提供了一套统一准确的测试方法和要求。

通过正确执行温升测试，可以评估电机的发热和散热情况，保证电机的运行安全和性能稳定。

电机制造商和用户应遵循国家标准，认真进行温升测试，并根据测试结果作出相应的调整和改进，以提高电机质量和使用效果。

1内容与适用范围1.1 本标准规定了搅拌机的技术要求，试验方法和检验规则等。

1.2 本标准适用于输入功率不大于750W，一次加工量不大于1.5kg食物的单功能或多功能搅拌机。

1.3 非电动搅拌机（如F01、F02），该标准的部份内容适用。

1.4 *** 2& 4.9~4.25的内容榨汁机、绞肉机可等效才用***1.5 客户有特殊要求的依客户要求为准。

1.6 该标准部份内容限于公司硬件条件（如测试设备），在本公司不做测试，但送实验室或商检局进行型式测试。

在此列出，仅供技术人员、质量检验人员参考。

2名词解释2.1 搅拌机能完成2.2~2.4条规定的一种或多种功能，以及具有类似的食品加工功能的器具。

2.2 搅打混入气体（如打蛋白、奶油）2.3 搅拌均匀混合并混入气体（如拌蛋糕糊）2.4 打浆固体和液体一起搅打，并将固体打碎（如打豆浆）2.5 额定电压Rated Votage制造厂验器具规定的电压。

2.6 额定电压范围rated votage range制造厂给器具规定的电压范围，用上、下限表示。

2.7 工作电压working voltage当器具在其额定电压和正常使用条件下工作时，所考虑的零件能承受的最高电压（在考虑工作电压时，电源上瞬变电压的影响可忽略不计）。

2.8 额定输入功率rated input power制造厂给器具规定的，在充分发热条件下或在正常负载下和正常工作温度下的输入功率。

2.9 额定电流rated current器具在额定电压和正常负载下运行时测得的电流。

2.10 额定频率rated frequency制造厂给器具规定的频率。

2.11 额定频率范围rated frequency range制造厂给器具规定的频率范围，用上、下限表示。

2.12 额定液容量rated capacity具有液体容器的器具，其所设计的液体容量。

2.13 基本绝缘basic insulation用于带电部件对防触电提供基本保护的绝缘（基本绝缘不需包括专用的功能性绝缘）2.14 附加绝缘supplementary insulation一旦基本绝缘失效，为了确保安全防止触电，除基本绝缘外而设置的另一种独立的绝缘。

电机温升测试标准电机温升测试是指在电机正常运行时，测量其温升情况，以验证电机的绝缘系统和冷却系统的有效性，保证电机在长时间运行中不会因温度过高而损坏。

电机温升测试标准是对电机温升测试过程中所需遵循的规范和要求的总称，下面将对电机温升测试标准进行详细介绍。

首先，电机温升测试应该在标准的环境条件下进行，包括温度、湿度、气压等因素。

测试环境的稳定性对测试结果的准确性有着重要影响，因此在进行测试前应该对测试环境进行充分的准备和调节，以确保测试结果的可靠性。

其次，电机温升测试应该使用专业的测试设备和工具，包括温度计、绝缘电阻测试仪、冷却系统检测设备等。

这些设备和工具应该经过校准和验证，以确保其测量结果的准确性和可靠性，从而保证测试结果的有效性。

在进行电机温升测试时，应该严格按照测试标准的要求进行操作，包括测试过程中的时间、频率、测量点、测量方法等。

测试人员应该严格遵守测试标准的操作规程，确保测试过程的规范和一致性，从而得到可比较的测试结果。

另外，电机温升测试标准还应该规定测试结果的评定标准和限值要求。

根据电机的额定功率和使用条件，制定相应的温升限制，以确保电机在长时间运行中不会因温度过高而损坏，保证电机的可靠性和安全性。

最后，电机温升测试标准还应包括测试报告的要求和内容。

测试报告应该包括测试的基本信息、测试环境条件、测试设备和工具、测试过程、测试结果及评定、存在的问题和建议等内容，从而为电机的后续维护和改进提供参考依据。

综上所述，电机温升测试标准是对电机温升测试过程中所需遵循的规范和要求的总称，其制定和遵守对于保证电机的可靠性和安全性具有重要意义。

只有严格按照标准要求进行电机温升测试，才能得到准确可靠的测试结果，为电机的正常运行和维护提供有力支持。

电机温升测试国标电机温升测试国标（GB/T 29521-2013）是我国用于评估电机性能和可靠性的重要标准。

该标准规定了电机温升测试的方法和要求，对于确保电机的安全运行和提高其效能具有重要的指导意义。

一、电机温升测试的意义电机在运行中会产生热量，如果不能及时散热，温度会逐渐升高，可能导致电机过热、短路或烧毁等故障。

为了评估电机的耐热性和保证其可靠性，需要进行温升测试。

通过测试可以判断电机的散热能力、绝缘性能和负载能力等关键性能指标，为电机的合理选择和使用提供科学依据。

二、电机温升测试的内容和方法1. 温升试验内容：电机温升测试主要涉及电机温度升高、绝缘电阻、外壳温度、冷却方式、负载情况等方面的检测。

2. 温升试验方法：电机运行过程中测量其各部位温度的方法包括接触测温法、非接触测温法等。

其中接触测温法适用于测量电机绕组温度和外壳温度，非接触测温法适用于测量轴承温度等。

同时，还需要测试电机的绝缘电阻和冷却方式，确保电机在各种工作条件下能够正常运行。

三、电机温升测试的标准要求1. 温升试验环境：测试环境应符合标准要求，包括温度、湿度、海拔高度等，以确保测试结果的准确性和可比性。

2. 温升试验条件：测试时应符合标准规定的试验条件，包括负载、冷却方式、电机运行时间等，以模拟实际工作环境。

同时，还要考虑电机的额定功率、额定电流等参数，以评估其在额定运行条件下的性能表现。

3. 温升试验结果：通过温升测试，可以得到电机各部位的温度升高情况和绝缘电阻等数据。

根据测试结果，可以评估电机的热性能、绝缘质量和负载能力，确定其在特定工况下的可靠性。

四、电机温升测试的应用和意义1. 电机制造商可以根据标准要求进行温升测试，评估电机的性能和可靠性，为制造高质量的电机提供科学依据。

2. 用户可以根据电机的温升测试结果选择合适的电机，并合理安装和使用，以确保电机在工作环境中的安全运行。

3. 温升测试结果可以为电机设计和优化提供参考，提高电机的效能和寿命，降低能耗和维修成本。

电机温度与温升的概念及测量和计算电机温度与温升的概念及测量和计算电机绕组、轴承及其它部件，只有低于其最高允许工作温度下使用，才能保证其经济使用寿命和运行可靠性。

《电气时代》2001年第2期刊登的《温度与温升》值得学习和深思。

笔者愿借题再探讨有关认识。

电机的发热避免不了的想到了发热程度，涉及到电机发热程度的理论认识是：温升，温升限度、绝缘材料、绝缘结构，耐热等级等。

因此，要认识和理解上面几个名词的含义，才能更好地注意和修正电机的发热程序。

1．温升电机温升温升限度（1）某一点的温度与参考（或基准）温度之差称温升。

也可以称某一点温度与参考温度之差。

（2）什么叫电机温升。

电机某部件与周围介质温度之差，称电机该部件的温升。

（3）什么叫电机的温升限度。

电机在额定负载下长期运行达到热稳定状态时，电机各部件温升的允许极限，称温升限度。

电机温升限度，在国家标准GB755-65中作了明确规定，如附表所示。

在电机中一般都采用温升作为衡量电机发热标志，因为电机的功率是与一定温升相对应的。

因此，只有确定了温升限度才能使电机的额定功率获得确切的意义。

2．绝缘材料绝缘结构耐热等级（1）什么叫绝缘材料。

用来使器件在电气上绝缘的材料称绝缘材料。

（2）什么叫绝缘结构。

一种或几种绝缘材料的组合称绝缘结构。

（3）什么叫耐热等级。

表示绝缘结构的最高允许工作温度，并在这样的温度下它能在预定的使用期内维持其性能，在允许的范围内及其所分的等级耐热等级。

耐热等级分为Y级90℃、A级10℃、E级120℃、B级130℃、F级155℃、H级180℃和H级以上共七个等级。

从上所述，电机中不同耐热等级的绝缘材料有着不同的最高允许工作温度。

所谓最高允许工作温度是指：在此温度下长期使用时，绝缘材料的物理、机械、化学和电气性能不发生显著恶性变化，如超过此温度，则绝缘材料的性能发生质变，或引起快速老化。

因此，绝缘材料最高允许工作温度是根据它经济使用寿命确定的。

从附表中可以看到，温升限度基本上取决于绝缘材料的等级，但也和温度的测量方法、被测部的传热和散热条件有关，取决于绝缘材料的最高允许工作温度。

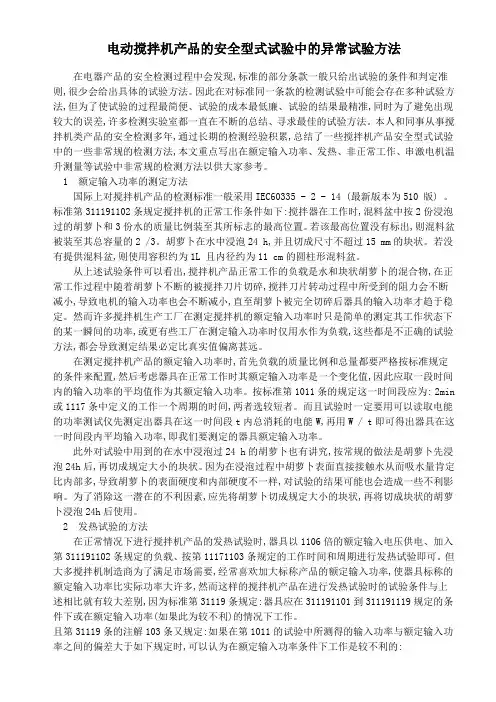

电动搅拌机产品的安全型式试验中的异常试验方法在电器产品的安全检测过程中会发现,标准的部分条款一般只给出试验的条件和判定准则,很少会给出具体的试验方法。

因此在对标准同一条款的检测试验中可能会存在多种试验方法,但为了使试验的过程最简便、试验的成本最低廉、试验的结果最精准,同时为了避免出现较大的误差,许多检测实验室都一直在不断的总结、寻求最佳的试验方法。

本人和同事从事搅拌机类产品的安全检测多年,通过长期的检测经验积累,总结了一些搅拌机产品安全型式试验中的一些非常规的检测方法,本文重点写出在额定输入功率、发热、非正常工作、串激电机温升测量等试验中非常规的检测方法以供大家参考。

1 额定输入功率的测定方法国际上对搅拌机产品的检测标准一般采用IEC60335 - 2 - 14 (最新版本为510 版) 。

标准第311191102条规定搅拌机的正常工作条件如下:搅拌器在工作时,混料盆中按2份浸泡过的胡萝卜和3份水的质量比例装至其所标志的最高位置。

若该最高位置没有标出,则混料盆被装至其总容量的2 /3。

胡萝卜在水中浸泡24 h,并且切成尺寸不超过15 mm的块状。

若没有提供混料盆,则使用容积约为1L 且内径约为11 cm的圆柱形混料盆。

从上述试验条件可以看出,搅拌机产品正常工作的负载是水和块状胡萝卜的混合物,在正常工作过程中随着胡萝卜不断的被搅拌刀片切碎,搅拌刀片转动过程中所受到的阻力会不断减小,导致电机的输入功率也会不断减小,直至胡萝卜被完全切碎后器具的输入功率才趋于稳定。

然而许多搅拌机生产工厂在测定搅拌机的额定输入功率时只是简单的测定其工作状态下的某一瞬间的功率,或更有些工厂在测定输入功率时仅用水作为负载,这些都是不正确的试验方法,都会导致测定结果必定比真实值偏离甚远。

在测定搅拌机产品的额定输入功率时,首先负载的质量比例和总量都要严格按标准规定的条件来配置,然后考虑器具在正常工作时其额定输入功率是一个变化值,因此应取一段时间内的输入功率的平均值作为其额定输入功率。
