二、型钢水泥土复合搅拌桩支护结构技术（17）1、工程概况XX市二环线XX段第3标段（6+645.000-7+720.000）场地位于XX大道和XX路交叉路口，临近XX火车站，属于城市人口密集区，人流和车流量很大。
通道基坑最深处10.Om左右，泵房基坑深约13.2m,基坑两侧分布有建筑物、构筑物和市政管线等复杂的外环境。
根据规划，下穿通道在桩号GJK6+750.00~GJK7+800.00段50m范围内与地铁2号线范汉段（XX火车站〜范湖站）隧道斜交。
右线隧道中心线与下穿通道中心线的交点桩号为GJK6÷764.4,左线隧道中心线与下穿通道中心线的交点桩号为GJK6+781.6,隧道与下穿通道两者的中心线夹角约70°；地铁2号线由两条隧道组成，两条隧道中心线的间距约16.4m,隧道的直径为6.0m,两条隧道的净距为10.4m。
隧道结构位于通道下，左线隧道顶与下穿通道结构底的最小净空约2.Om02、与基坑支护有关的地层特征2.1工程地质条件根据勘察结果，拟建工程场地地貌单元为河流堆积平原，属长江I级阶地。
其土层主要由Q4a1冲积相一般粘性土、粉土、砂、砂砾石及卵石构成，一般上覆2~3πι厚人工填土层，局部地段分布有湖塘淤积的淤泥及淤泥质软土，层厚一般2~8m,最厚可达十余米。
下伏基岩为白垩〜下第三系及志留系砂岩。
根据野外钻孔岩性描述，原位测试结果及室内土工试验成果可将拟建工程场地勘探深度范围内地层划分为八大层十六个亚层，各地层岩性特征见下表。
场区地下水主要为上层滞水、孔隙承压水和基岩裂隙水。
上层滞水主要赋存于上部人工填土中，水位埋深为0.6〜1.6m,平均为0.9m,主要接受地表水与大气降水补给，随地形和季节变化而变化，并受人类活动影响明显，水量有限。
孔隙承压水赋存于(5)层及(6)层粉、细砂、中粗砂砾、卵石中，其与长江水联系密切，互补关系、季节性变化规律明显，根据XX市区域水文资料，承压水测压水位标高一般为18.5m〜19.0m,年度变幅3m〜4m,丰水期测压水位标高20m,易造成基坑突涌，对工程影响较大。
型钢水泥土复合搅拌桩支护结构施工技术本文首先阐述了浅谈型钢水泥土复合搅拌桩支护结构的施工特点，接着分析了型钢水泥土复合搅拌桩支护结构施工技术存在的问题，最后对型钢水泥土复合搅拌桩支护结构施工的工艺进行了探讨。
标签：型钢;水泥土搅拌桩;施工技术引言型钢水泥土复合搅拌桩支护结构是一项比较复杂的结构，施工的工序较多，施工的技术要求较高、难度较大，这些都给施工带来一定的困扰好阻碍，需要我们利用更多的先进技术和先进经验，对其不断的改善。
型钢水泥土复合搅拌是充分利用型钢的强度和刚度以及水泥土搅拌桩的止水性，对基坑进行施工，保证地下结构的稳固性和安全性，从而提高工程的质量;而且由于型钢可以重复使用，在一定程度上降低了工程的成本，是一项适合现代社会发展的高新技术。
但是目前的型钢水泥土复合搅拌桩支护结构施工技术虽然在一定程度上推动了建筑行业的发展，但是还存在一些问题，需要我们在自我探索的同时借鉴国外的先进经验，更好的与时俱进，从而把这一技术普遍推广和广泛应用。
1 浅谈型钢水泥土复合搅拌桩支护结构的施工特点1.1 对周围底层影响小型钢水泥土复合搅拌桩是把水泥与土砂进行混合，不用通过地下开槽或钻孔，而是直接在地面上进行灌注的，这样就可以避免钻孔所带来的槽壁坍塌、临近地面下沉等现象，也不会造成房屋建筑的倾斜和道路的损坏，这种施工工法对周围底层的影响下，给施工的质量提供了一定的保证。
1.2 施工的噪声小这种新型的水泥土符合搅拌桩墙的墙体构造简单，不要通过钢筋来对其进行加固，一般是在原来的墙体上对其进行再次加固，这样就不会对墙体进行钻孔，不仅降低了施工的噪音，还在一定程度上降低了成本，促进了整个工程的顺利开展。
1.3 废土产生量小，无泥浆污染在施工中我们主要采用的是水泥悬浊液与土砂的混合，这两种物质的混合不会产生废泥浆，从而减少废土的产生量，降低泥浆的污染。
1.4 较高的止水性这种水泥土复合搅拌会使用特殊的钻杆，而这种钻杆具有推进与搅拌翼相间设置的特点在，在一定程度上保证了搅拌的的均与度，使水泥达到规定的强度，从而保证建筑的止水性;其次就是墙体比较长，和传统的连续墙相比，更好的处理了墙体缝隙的问题，从而提高了墙体的止水性。
型钢水泥土复合搅拌桩支护结构的安全操作规程一、搅拌桩支护结构的概述1.1型钢水泥土复合搅拌桩支护结构是一种常用的土木工程支护结构，其主要由型钢桩和水泥土复合材料组成。
1.2该结构具有良好的承载能力和抗水性能，适用于土质坚硬或有较大孔隙度的地质条件下的支护工程。
1.3为了保证施工过程中的安全性和质量，必须严格遵守操作规程，做好各项安全措施和施工步骤。
二、安全操作规程2.1现场准备工作2.1.1施工现场应按照规划布置，并清理杂物，确保施工场地整洁。
2.1.2对施工现场进行地质勘察，并根据地质条件确定支护结构的设计方案。
2.1.3了解当地的气候和天气情况，合理安排施工时间，避免恶劣天气对施工的影响。
2.1.4检查施工设备和工具的完好情况，确保设备正常运转，杜绝设备故障对施工安全的影响。
2.2施工人员安全防护2.2.1施工现场应设置明显的安全警示标志，确保施工人员能够清晰地看到安全警示。
2.2.2施工人员应佩戴符合国家标准的安全帽、防护鞋、手套等个人防护用具。
2.2.3施工人员应经过专业培训，并持有相关证书，熟悉施工工艺和操作规程。
2.2.4在施工现场设置明显的急救站和应急设施，以便及时处理意外伤害。
2.3设备操作规程2.3.1搅拌桩支护结构施工需要使用各种施工设备，如搅拌机、挖掘机等，操作人员必须严格按照设备操作规程进行操作。
2.3.2检查施工设备的安全装置和工作状态，确保设备运转正常。
2.3.3搅拌机等设备的转动部件必须设置防护罩，以避免操作人员被卷入造成伤害。
2.3.4搅拌机等设备的操作人员必须熟悉设备的启动、停止和紧急停车程序，确保设备的安全操作。
2.4施工操作规程2.4.1挖掘桩基坑时，必须按照设计要求进行，逐步挖掘，确保挖掘的坑壁稳定，避免坍塌事故。
2.4.2将型钢桩垂直插入挖掘好的基坑中，并用水平仪进行调整，确保型钢桩垂直度符合要求。
2.4.3在型钢桩的周围填充水泥土复合材料，采用逐层填充的方法，确保填充均匀和紧密。
1.1.1.1型钢水泥土搅拌桩1、施工工艺流程SMW水泥搅拌桩钻进采用PAS-120WR型三轴搅拌桩，型钢插设使用履带吊，其施工流程见图1.4.2。
图1.4.2SMW水泥搅拌桩施工工艺流程图2、配合比室内试验1）在工程场地选定若干钻孔连续钻取土样，并封装于双层塑料袋内，以供拌制试样进行室内实验。
2）在制备试块时，试块的数量由所需养护龄期和固化剂（水泥或石灰）的掺入比决定。
例如，养护龄期通常分为7d、28d、90d三期；本工程按7天养护，固化剂的掺入比可视天然含水量根据以往经验或有关单位经验，确定几个档次，然后按不同的养护期和掺入比进行排列组合，确定试块数量定出实验计划。
3）外掺剂的品种和掺入比，设计未作规定，根据我公司成功经验及本站区土的颗粒组成、PH值、有机质含量等化学性质和液限等物理性质、现场施工条件（例如水泥浆制备后送至灰浆泵的距离远近）以及气温高低变化等情况作适当考虑。
4）试块制作方法：先按预定配合比称出重土、水泥（或石灰）、外掺剂和水（当为粉喷时不用水），用手工拌和10min至均匀，将拌和物（即加固土）装入试模一半体积，放在震动台上振动，振动1min，再装满另一半振动1min，至装满将表面括平，用塑料带覆盖即成。
然后至于温度为20±2℃，湿度大于90%的养护室养护。
5）试块经不同龄期分别进行物理力学实验后，将实验结果绘成图表，选定最佳配合比作为施工技术参数。
3、工艺试成桩试成桩的目的是标定各项施工技术参数，其中包括：1）搅拌机钻进速度、桩底标高、桩顶或停灰面标高；2）灰浆的石灰比、外掺剂的配方；3）搅拌机的转速和提升速度；灰浆泵的压力；料罐和送灰管的风压；4）每米桩长或每根桩的输浆或送灰量、灰浆经输浆管到达喷浆口的时间是否需要冲水或注水下沉，需要复搅复喷及其部位深度等。
4、施工技术措施1）搅拌桩机械拟采用PAS－120V A三轴搅拌桩机机组。
机组由深层搅拌机、步履式机架、流量计、灰浆拌制及泵送机组、控制柜、输浆管、电缆等组成。

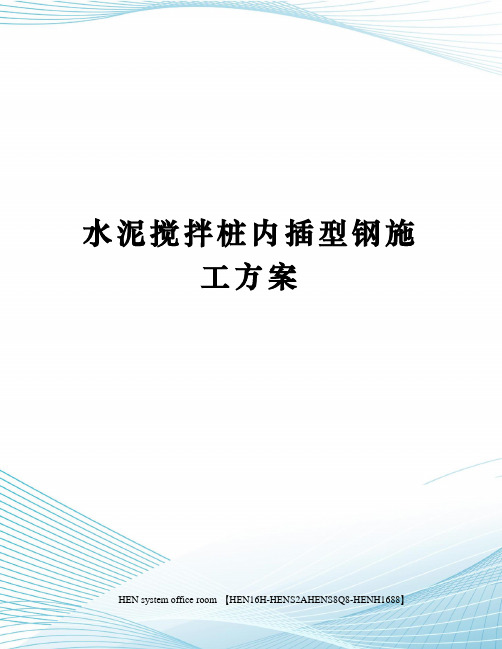

水泥搅拌桩内插型钢施工方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】水泥搅拌桩施工方案一、工程概况本工程为西南分区XXX工程2标段土建项目，包括25~43#楼、47~48#楼及51#楼，共22幢单体，为11~18F高层建筑及4F多层建筑，总建筑面积为㎡。
地上面积103223m2，地下面积为38442m2，基坑面积为㎡。
结构形式为框架与框剪结构。
工程设计±相当于黄海标高。
工程相关责任主体：建设单位：浙江XXX有限公司；监理单位：浙江XXX有限公司设计单位：浙江XXX建筑设计院有限公司；勘察单位：核工业XXX工程勘察院；施工单位：浙江XXX集团建设有限公司；二、水泥搅拌桩设计概况1、基坑的西面、北面、南面及东面的G~Q轴采用φ700水泥搅拌桩搭接200mm，作止水帷幕，在靠近基坑内侧的水泥搅拌桩内，插HN200×100（Q345B）型钢，隔一插一，型钢长度8m。
基坑东南侧G~A轴交40~45轴范围内，采用单排φ700水泥搅拌桩搭接200mm，作止水帷幕。
2、电梯井部位坑中坑加固采用双轴φ500水泥搅拌桩搭接150mm。
3、水泥搅拌桩采用级普通硅酸盐水泥，水灰比为不大于，添加适量早强剂，水泥掺量为18%，桩顶超喷。
4、水泥搅拌桩工艺：第一次预搅下沉至设计标高，喷浆提升；第二次下沉至设计标高，喷浆提升复搅，提升速度控制在min以内。
搅拌桩成桩均匀、持续、无颈缩和断层，严禁在提升喷浆过程中断浆，特殊情况造成断浆应重新成桩施工，搅拌桩垂直偏差≯L/150(L为桩长)。
示意图如下：三、施工步骤（一）、场地回填平整水泥搅拌机施工前，必须先进行场地平整，清除施工区域内的表层硬物，素土回填夯实。
在场地平整过程中，应首先对水泥搅拌桩施工部位清障，深度控制在4米左右。
注意及时查看是否有地下古物和遗址的发现。
一旦在清障过程中有不明遗址或古物，应立即联系相关文保单位，并做好现场妥善保护工作。
型钢水泥土复合搅拌桩支护结构技术
该技术的基本原理是通过钢管内注入水泥浆，在逐渐抽出钢管同时转
动的过程中，将原土与水泥浆充分搅拌混合，形成充实、致密的复合桩体。
在进行桩基施工时，根据具体情况选择合适的型钢形状和尺寸，使得型钢
与水泥土能够充分结合，形成较高承载力和稳定性的桩体结构。
1.承载力高：由于采用了型钢与水泥土的复合结构，使得桩体具有较
高的承载力和稳定性。
在复合桩施工的过程中，型钢的强度和刚度可以有
效提高桩基的抗侧力能力，使得桩体对荷载的响应更为灵敏。
2.防水性好：型钢水泥土复合搅拌桩结构中，水泥浆通过旋转注入搅
拌桩孔内，充实了桩孔周围土体的同时，也填充了孔隙和裂隙，有效提高
了复合桩的防水能力，降低了渗水的风险。
3.成本低：相比于其他成本较高的桩基支护技术，型钢水泥土复合搅
拌桩结构技术具有成本低、施工快等优势。
该技术既能够有效利用水泥和
型钢等材料的特点，又能够减少人工施工工作量，从而降低了整体的施工
成本。
4.环保性好：型钢水泥土复合搅拌桩结构技术中所采用的材料，如水
泥和型钢等都属于常用建筑材料，能够有效利用资源，减少浪费。
同时，
施工过程中不会产生大量的废弃物和污水等，对环境影响较小。
总之，型钢水泥土复合搅拌桩支护结构技术是一种充分利用型钢和水
泥土的优势，通过搅拌混合的方式，形成复合桩体结构的技术。
该技术具
有承载力高、防水性好、成本低和环保性好等优点，适用于各种土质条件
下的基础工程，有着广泛的应用前景。
在实际工程中，需要根据具体条件
选择合适的型钢形状和尺寸，合理设计桩基的布置和施工方案，以确保工程质量。

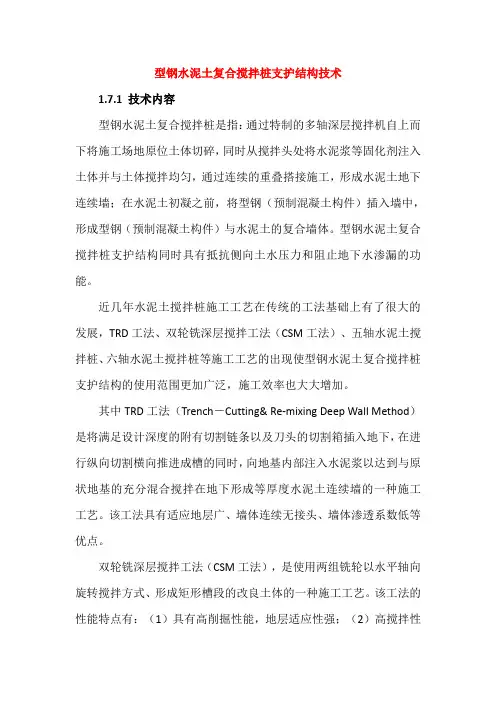

型钢水泥土复合搅拌桩支护结构技术1.7.1 技术内容型钢水泥土复合搅拌桩是指：通过特制的多轴深层搅拌机自上而下将施工场地原位土体切碎，同时从搅拌头处将水泥浆等固化剂注入土体并与土体搅拌均匀，通过连续的重叠搭接施工，形成水泥土地下连续墙；在水泥土初凝之前，将型钢（预制混凝土构件）插入墙中，形成型钢（预制混凝土构件）与水泥土的复合墙体。
型钢水泥土复合搅拌桩支护结构同时具有抵抗侧向土水压力和阻止地下水渗漏的功能。
近几年水泥土搅拌桩施工工艺在传统的工法基础上有了很大的发展，TRD工法、双轮铣深层搅拌工法（CSM工法）、五轴水泥土搅拌桩、六轴水泥土搅拌桩等施工工艺的出现使型钢水泥土复合搅拌桩支护结构的使用范围更加广泛，施工效率也大大增加。
其中TRD工法（Trench－Cutting& Re-mixing Deep Wall Method）是将满足设计深度的附有切割链条以及刀头的切割箱插入地下，在进行纵向切割横向推进成槽的同时，向地基内部注入水泥浆以达到与原状地基的充分混合搅拌在地下形成等厚度水泥土连续墙的一种施工工艺。
该工法具有适应地层广、墙体连续无接头、墙体渗透系数低等优点。
双轮铣深层搅拌工法（CSM工法），是使用两组铣轮以水平轴向旋转搅拌方式、形成矩形槽段的改良土体的一种施工工艺。
该工法的性能特点有：（1）具有高削掘性能，地层适应性强；（2）高搅拌性能；（3）高削掘精度；（4）可完成较大深度的施工；（5）设备高稳定性；（6）低噪声和振动；（7）可任意设定插入劲性材料的间距；（8）可靠施工过程数据和高效的施工管理系统；（9）双轮铣深层搅拌工法（CSM工法）机械均采用履带式主机，占地面积小，移动灵活。
1.7.2 技术指标（1）型钢水泥土搅拌墙的计算与验算应包括内力和变形计算、整体稳定性验算、抗倾覆稳定性验算、坑底抗隆起稳定性验算、抗渗流稳定性验算和坑外土体变形估算；（2）型钢水泥土搅拌墙中三轴水泥土搅拌桩的直径宜采用650mm、850mm、1000mm，内插H形钢或预制混凝土构件；（3）水泥土复合搅拌桩28d无侧限抗压强度标准值不宜小于0.5MPa；（4）搅拌桩的入土深度宜比型钢的插入深度深0.5～1.0m；（5）搅拌桩体与内插型钢的垂直度偏差不应大于1/200；（6）当搅拌桩达到设计强度，且龄期不小于28d后方可进行基坑开挖；（7）TRD工法等厚度水泥土搅拌墙28d龄期无侧限抗压强度不应小于设计要求且不宜小于0.8MPa；水泥宜采用强度等级不低于P.O 42.5级的普通硅酸盐水泥，水泥土搅拌墙正式施工之前应通过现场试成墙试验以确定具体施工参数（材料用量和水灰比等）。
型钢水泥土复合搅拌桩支护结构技术搅拌桩（Mixing Pile）是一种将水泥、砂浆、泥浆和土层进行搅拌，形成一根具有一定强度和刚度的桩体的施工方法。
搅拌桩支护技术是在地下工程施工中广泛使用的一种常见方法。
型钢水泥土复合搅拌桩支护结构技术是一种新型支护技术，其具有结构简单、施工技术要求低、经济效益高等特点，已在许多工程中得到了成功应用。

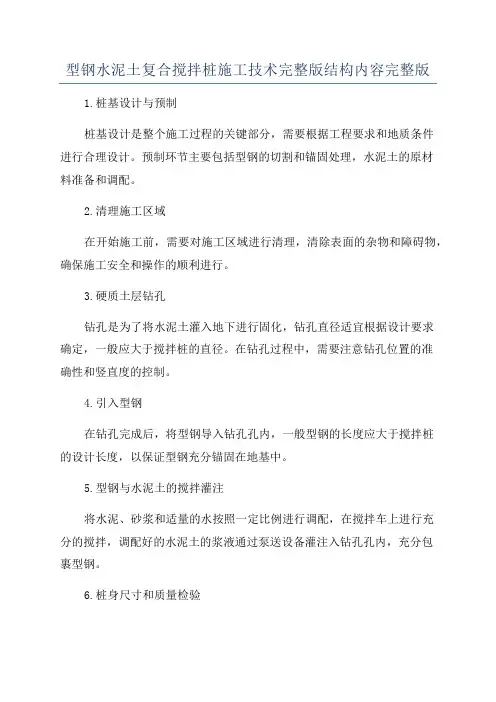

型钢水泥土复合搅拌桩支护结构技术的主要原理是通过在地下工程施工现场钻孔和注入水泥土，将型钢嵌入土层中，并与水泥土形成一体化的支护结构。
在施工过程中，先用挖斗挖掘出土，并将水泥和砂浆从钢筒中注入土层中，再进行搅拌，同时将型钢嵌入形成桩体。
通过搅拌桩的形成，土层的强度得到了增加，从而达到了支护的效果。
该技术具有以下几个优势：1.结构简单：采用水泥土和型钢构成的支护结构，结构简单明了，施工过程简单方便，能够快速完成施工任务。
2.抗剪强度高：通过型钢的嵌入和水泥土的搅拌，增加了土体的抗剪强度，从而提高了支护结构的稳定性和承载力。
3.施工技术要求低：与其他支护结构相比，型钢水泥土复合搅拌桩支护技术的施工技术要求相对较低，不需要复杂的设备和施工工艺，减少了施工难度和成本。
4.经济效益高：与传统的支护技术相比，型钢水泥土复合搅拌桩支护技术具有成本低、效果好、施工速度快等优势，能够在完成支护任务的同时降低施工成本。
当然，型钢水泥土复合搅拌桩支护结构技术也存在一些问题和挑战。
首先，该技术需要较为坚硬的土层来保持桩体的稳定性，适用范围受到了一定限制。
其次，施工过程中需要进行严密的监控和质量控制，确保每根桩体的稳定性和承载力。
此外，由于类型较新，施工人员的技术水平和经验对实施的效果会有一定影响。
综上所述，型钢水泥土复合搅拌桩支护结构技术作为一种新型的支护技术，具有结构简单、施工技术要求低、经济效益高等优势，已经在地下工程施工中得到了广泛应用。
随着该技术的不断发展和完善，相信在未来会有更广阔的应用前景。
型钢水泥土搅拌墙技术方案一、技术原理二、施工步骤及要点1.地基处理：首先对施工地基进行处理，确保地基平整、坚实并且排水良好。
2.安装型钢骨架：在地基上按照设计图纸进行型钢骨架的安装，确保骨架的垂直度和稳定性。
3.搭设模板：根据设计要求，搭设好墙体的模板，确保模板的平整度和尺寸准确。
4.搅拌水泥土：准备好混合料，将水泥、砂子和骨料按照一定比例混合，并加入适量的水进行搅拌，搅拌均匀后待用。
5.搅拌型钢和水泥土：在模板内的型钢骨架上悬挂搅拌装置，将搅拌好的水泥土倒入搅拌装置中，通过搅拌装置进行混合搅拌，确保型钢和水泥土充分混合均匀。
6.墙体浇筑：将搅拌好的水泥土从搅拌装置中倾倒到模板内，用振动器震动模板，确保水泥土均匀填充并排除空隙。
7.墙体养护：在墙体浇筑完成后，进行养护工作，包括保持墙体湿润、防止暴露在阳光下等，以确保墙体的强度和稳定性。
三、优势1.抗震性能好：型钢骨架可以提供良好的抗震性能，增强墙体的稳定性，使墙体具备良好的抗震能力。
2.施工速度快：采用搅拌墙技术可以实现一次浇筑成型，施工速度快、效率高。
3.墙体质量稳定：采用搅拌墙工艺可以保证水泥土充分混合，墙体质量稳定，避免因为施工不均匀导致墙体强度不足的问题。
4.节省材料：型钢骨架可以充分利用各种规格的型钢，避免了材料的浪费。
5.轻质高强：水泥土搅拌墙相较于传统砖墙更轻，但其强度却更高，可以减少墙体对整个建筑结构的荷载。
四、应用领域五、安全措施1.施工人员需严格按照操作规程进行施工，必需按照相关要求配戴好安全帽、安全鞋等个人防护装备。
2.施工现场需设立警示标志，保护好就近的道路及行人，确保施工安全。
3.搅拌设备的操作人员需接受相应培训，熟悉设备操作和安全规程，并检查设备是否处于良好的工作状态。
4.施工过程中需定期检查型钢骨架、模板等施工材料的稳定性，并保持设备和施工现场清洁、整齐。
总结：型钢水泥土搅拌墙技术方案通过利用型钢骨架和水泥土的混合搅拌以及浇筑成型的方式，实现了施工速度快、质量稳定、抗震性能好等优势。
