毕业设计（论文）旋转LED动态显示屏的设计院（系）自动控制系专业班级自动化XXX学生姓名 XXX学号 090XXX指导教师 XXXX评阅教师___ _20XX 年1X月摘要进入新世纪，光电子产业得到社会广泛的重视，LED显示作为信息传播的一种重要手段，已广泛应用于室内外需要进行服务内容和服务宗旨宣传的公众场所。

尤其在没有投影仪的地方，旋转LED的优越性体现得非常明显，在当今高度发达的经济市场上，富有创意、应用面广的、挪移方便、具有吸引力的信息传播系统显得十分的重要！二十一世纪是数字传播的时代，随着LED技术的应用和普及，数字LED显示屏的应用非常广泛。

传统的LED显示屏以平面效果居多，旋转式LED 环形显示屏的设计，是利用人眼视觉暂留效应，通过高速电机带动LED 阵列旋转，形成360度环形显示画面，可站在任何角度观看，完全无观赏死角，给人们一种新的视觉体验。

本设计基于STC89C52单片机，采用独立的LED，通过直流电机带动旋转，可形成立体效果，使其更加绚丽，更具有观赏性，可广泛应用于家居，企业和公共场所。

针对传统LED显示屏视角单一、体积较大、需要的发光二极管数目较多等特点，利用电机带动LED显示阵列高速旋转实现环形显示，达到360全视角，在相同显示信息量上降低产品体积，减少对发光二极管的使用，设计一个可以经常方便变换内容、能够携带方便、信息容量大、价格低廉、结构简单的信息播放系统，即旋转LED显示屏。

关键词：旋转式 LED阵列环形显示屏 STC89C52单片机南京XXXXX学院专科生毕业论文英文摘要ABSTRACTIn the new century, the photoelectron industry wide attention by society, LED display as an important means of information dissemination, has been widely used in indoor and outdoor services, content and services needed publicity purposes in public places. In particular, there is no projector in place, rotating LED's superiority reflected very clearly in today's highly developed economy markets, creative, application wide, the diversion of convenient, attractive information dissemination system is extremely important! The twenty-first century is the era of digital communication, with the LED technology and the popularity of digital LED display is widely used. Traditional LED display to effect mostly flat, circular rotating LED display design is the use of temporary stay in the human visual effects, high-speed motor to drive the LED array rotation, the formation of 360-degree circular display can stand on any point of view, complete without viewing dead, to give people a new visual experience. The design is based on STC89C52 MCU, using separate LED, driven by DC motor rotation, can form three-dimensional effect, make it more colorful, more spectator, can be widely used in homes, businesses and public places.View traditional LED display single, larger and larger number of required characteristics of light-emitting diode, LED display of motor driven circular array of high-speed rotation of the display, to 360 full view, in the same amount of information displayed on the lower product volume and reduce on the use of LEDs, the design can often facilitate the transformation of a content, can be portable, high information content, low cost, simple structure, the information broadcast system, the rotating LED display.Keywords: Rotary; LED array; circular display; STC89C52 SC MXXXX毕业论文目录目录中文摘要 (II)英文摘要 (III)第一章绪论 (3)1.1 课题背景 (3)1.1.1 此设计本身存在的作用 (3)1.2国内外发展现状 (4)1.2.1国内LED显示屏研究现状 (4)1.2.2国外LED显示屏研究现状 (4)1.2.3 LED显示屏制作方案比较 (4)1.2.4 LED显示屏研究现状总结 (5)1.3本课题研究目的和意义以及来源 (5)1.3.1 本课题的设计思想来源 (5)1.3.2 本课题的设计目的及意义 (5)第二章系统方案选择 (6)2.1 此设计涉及的主要技术 (6)2.2 方案选择 (6)2.2.1 基于步进电机细分驱动技术的旋转LED显示屏设计 (6)2.2.2 嵌入式的LED点阵显示屏设计 (8)2.2.3 普通电机（交流电机）旋转LED显示屏设计 (8)2.2.4 方案比较及确定 (8)第三章系统硬件设计 (10)3.1系统总体硬件框图 (10)3.2 系统设计具体结构 (11)3.2.1 系统前期设计具体结构 (11)3.2.2系统后期设计具体结构 (12)3.3系统整体设计原理图 (13)3.3.1 系统前期整体设计原理图 (14)3.3.2 系统后期整体设计原理图 (14)3.3.3 系统设计下载模块原理图 (14)3.4 系统整体设计PCB电路板 (16)3.4.1 系统前期整体设计PCB电路板（单层） (16)3.4.2 系统后期整体设计PCB电路板（单层） (16)3.4.3 系统设计下载模块电路板（单层） (18)3.5 元器件选型 (18)第四章旋转LED动态显示屏设计的控制思想 (20)4.1 本课题的实现基本原理 (20)4.1.1 成像基本原理 (20)4.1.2 汉子显示原理 (20)4.2 字体、图形具体显示过程解析 (21)4.2.1 变量定义 (22)4.2.2 习题、图形显示解析 (22)4.2.3 部分计算及说明 (23)第五章系统的安装与调试 (27)5.1 旋转LED动态显示屏的设计实物 (27)5.1.1 旋转LED动态显示屏的前期设计实物 (27)5.1.2旋转LED动态显示屏的后期设计实物 (28)5.1.3 旋转LED动态显示屏的下载模块设计实物 (29)5.2系统设计存在的问题 (29)5.2.1 硬件设计不足 (29)5.2.2软件调试存在的问题 (30)结论与展望 (31)致谢 (32)参考文献 (33)附录 (34)系统设计原理图 (34)第一章绪论1.1课题背景随着信息化社会的到来，促进了现代信息显示技术的发展，形成了CRT、LCD、PDP、LED、EL、DLP等系列的信息显示产品，纵观各类显示产品，各有其所长和适宜的市场应用需求。

POV旋转LED显示器的设计POV（视角旋转）LED显示器是一种独特的显示设备，它通过快速旋转LED灯来创造出动态的图像和文字。

这种显示器可以用于广告牌、装饰、文化展示等多种场合，给人们带来全新的视觉体验。

**设计理念**POVLED显示器的设计理念是通过旋转LED灯来创建持续的动画效果，从而吸引人们的注意力。

设计师需要考虑到显示器的结构、控制系统、动画效果等多个方面，确保整个系统的稳定性和实用性。

**结构设计**POVLED显示器的结构设计包括LED灯的安装位置、旋转机构、显示屏的形状和尺寸等。

LED灯通常安装在一个旋转的杆上，通过电机驱动旋转，形成视觉效果。

显示屏可以采用圆形、球形、长条形等不同形状，视具体需求而定。

**控制系统**POVLED显示器的控制系统是整个设备的灵魂，通过控制系统可以实现LED灯的旋转速度、显示内容的更新等功能。

控制系统通常由微控制器、传感器、电机驱动器等组成，确保设备的稳定性和灵活性。

**动画效果设计**POVLED显示器的动画效果设计是整个设备最重要的部分，通过不同的线条、色彩、速度等参数，可以创造出精彩的动态效果。

设计师需要考虑到显示内容的清晰度、流畅度和吸引力，确保观众能够完全沉浸在视觉盛宴中。

**技术挑战**POVLED显示器的设计面临着许多技术挑战，包括LED灯的高速控制、旋转机构的稳定性、控制系统的精准度等。

设计师需要不断地进行技术测试和改进，确保整个系统的可靠性和性能。

**应用领域**POVLED显示器的应用领域非常广泛，可以用于室内外广告牌、文化展示、装饰艺术等多种场合。

其独特的视觉效果吸引了许多人的关注，成为现代展示技术中的一种重要形式。

**总结**通过对POVLED显示器的设计理念、结构设计、控制系统、动画效果设计、技术挑战和应用领域的探讨，我们可以看到这种设备在展示技术领域的潜力和广度。

设计师需要不断地进行创新和突破，以满足不断变化的市场需求，为人们带来更加丰富和多样的视觉体验。

旋转显示屏的设计与制作摘要随着社会信息技术的发展，高科技教育和创新活动越来越受到大家的关注，电子产品越来越受到大家的青睐，旋转显示屏这一信息技术的前沿领域也得到了飞速发展，而在旋转显示屏中主要应用的便是单片机。

在户外广告屏上，高科技是不可缺少的，因此单片机技术的应用注定是不可或缺的，所以利用单片机技术制作的旋转显示屏的应用价值与科研价值是很高的。

我们利用单片机，通过16芯片制作出的旋转显示屏，可以顺利完成我们所要求的显示的内容，现场演示。

通过自制的下载线与电脑之间的链接，将电脑中的程序文件输入到单片机中，根据我们的需要显示不同的内容。

该设计主要包括：基板硬件的设计、硬件驱动的设计、显示程序的设计等。

它具有设计思路简捷、程序简短、结构简单等特点。

旋转显示屏用于教学演示，可以使学生了解动态扫描的原理，同时对相关知识的综合应用有一个清晰的认识，易于加深对相关知识的了解、掌握。

能更好的应用所学到的知识，更好的把所学到的知识应用的实物中去，能引导同学们去开发想象到的东西，能是学到的理论知识更好的与实际相结合。

关键字：旋转显示屏；16单片机, , , , , ., . , 16 a , , . , 's , .: a , , . a , a , ., , a , . , . ：; 16目录1前言 1 2系统设计构思 2 2.1设计要求 2 2.2显示屏的原理 22.3模块设计的方案 22.3.1显示屏整体设计 22.3.2控制器模块 22.3.3传感器模块 32.3.4电源模块 32.3.5显示模块 42.4最终方案 43系统机构 5 4硬件实现与单元电路设计 6 4.1微控制器模块的设计 6 4.2指针板电路的设计 6 4.3基板电路的设计74.3.1主要元件7805稳压块的介绍8 4.3.2主要元件3296电位器的介绍8 4.4光电管的安装9 4.5指针版电源的连接9 4.6下载线的制作105软件实现1 15.1显示处理1 15.2程序源文件1 56系统调试2 36.17805的降压与散热处理2 36.2电量储存问题的处理－2 36.3文字调节问题的处理－2 47结论2 5 参考文献2 6 致谢271 前言随着社会信息技术的发展，高科技教育和创新活动越来越受到大家的关注，电子产品越来越受到大家的青睐，旋转显示屏这一信息技术的前沿领域也得到了飞速发展，而在旋转显示屏中主要应用的便是单片机。

题目：旋转LED显示屏院（系）：电气电子工程系专业：电子信息班级：11电信2姓名：陈然学号：2011010202004 指导老师：高倩2014年3月漯河职业技术学院摘要LED显示屏已广泛应用于广告、车站、银行、商场等公共场所，它具有功耗小、寿命长、色彩好等优点。

现在的LED 显示屏的发光器件主要采用LED 平板模块，这种类型的显示屏主要有两个问题有待改进：首先是整个显示屏全由LED 模块组成，器件数量多，成本高；另外，由于显示屏是一个平面，同时LED 象素点有一定视角限制，使显示屏的可视范围被局限到正面某个范围之内，在应用中使显示屏的信息发布受到了一定的空间限制。

本文给出了一种新型的柱式旋转LED显示屏，以旋转扫描方式代替逐行扫描，可视范围达到了360 度，成本大大降低，克服了LED平板显示屏的不足。

本文在简要介绍旋转LED显示屏工作原理的基础上，详细说明了旋转显示屏的方案选择和系统结构设计，以及具体硬件电路和软件设计流程。

在此基础上，本文还讨论了旋转LED显示屏设计中需要注意的一些关键问题，给出了相应的解决方案，并提出了一些改进和完善本系统的思路和设想。

实际制作的LED旋转显示屏技术参数的测试结果，以及实际的运行效果表明，本文设计和制作的旋转显示屏符合设计要求，具有一定的创新性和实际应用价值。

LED旋转显示屏的意义；目前路灯应用市场已经启动，随着效率的进一步提高和技术的日趋完善，将有很快的发展，市场前景更为看好。

面对难得的发展机遇和市场需要，LED旋转灯还存在不足之处，如没有统一的标准等问题，但是由于节能环保的特点LED旋转灯的发展已经形成一种趋势。

关键字： LED；视觉暂留；直流电机；桥式整流；旋转。

目录1引言 (3)2 方案论证 (4)2.1 系统供电方案 (4)2.2 LED驱动芯片选择 (4)2.2.1 LED驱动芯片选取原则 (4)2.3 单片机其他外围电路 (4)2.3.1通讯模块选择 (4)3系统设计 (6)3.1系统的设计目标 (6)4 LED显示技术及系统中的主要芯片 (7)4.1 LED以及旋转LED显示屏简介 (7)4.1.1LED 应用简介 (7)5 系统硬件设计 (10)5.1 各功能实现原理 (10)5.1.1系统供电 (10)5.1.2重心调节 (10)5.2 具体硬件电路实现 (11)5.2.1电源设计 (11)5.2.2 LED旋转同步设计 (12)1) 中断系统 (12)2) LED驱动电路。

设计报告参赛题目：十字旋转LED显示屏参赛单位：计算机系参赛队员：赵建杨国利韩伟堂十字旋转LED显示屏摘要：本系统以STC89C（LE）51单片机为控制中心，用电动机带动LED转动，用单片机控制LED点亮和熄灭来形成文字的，单片机32个IO口分别控制16个红LED和16个绿LED；一个红外发射管，一个红外接收管，板上的红外接收管每转动一圈就会导通一次，让单片机知道从哪一点开始播放字符或者图象。

同时还增加了红外线无线输电的方法，无触点，长寿命。

无线供电部分通过线圈向主板供电，相当于变压器的工作原理。

关键字：STC89C LE 51；LED；无线传输设备，长轴电动机。

目录十字旋转LED显示屏1 系统方案1.1 系统整体设计方案2 系统的硬件设计与实现2.1系统硬件的基本组成部分2.2主要单元电路设计2.2.2主板旋转部分2.2.3 I/O口说明参考文献附录：完整原理图1 系统方案1.1 系统整体设计方案电动机带动LED转动，用单片机控制LED点亮和熄灭来形成文字,单片机32个IO口分别控制16个红LED和16个绿LED；一个红外发射管，一个红外接收管，板上的红外接受管每转动一圈就会导通一次，让单片机知道从哪一点开始播放字符；无线供电部分通过线圈向主板供电，相当于变压器的工作原理：2 系统的硬件设计与实现2.1系统硬件的基本组成部分系统设计为两部分：底座供电部分和主板旋转部分。

底座为其供电，主板负责文字旋。

2.2主要单元电路设计2.2.1底座供电部分图2-12.2.2主板旋转部分图2-22.2.3 I/O口说明单片机32个IO口分别控制16个红LED和16个绿LED；一个红外发射管，一个红外接收管，板上的红外接收管每转动一圈就会导通一次让单片机知道从哪一点开始播放字符或者图象；无线供电部分通过线圈向主板供电，相当于变压器的工作原理：参考文献[1]魏忠，蔡勇，雷红卫。

嵌入式开发详解.电子工业出版社.2003.[2张靖，刘少强，检测技术与系统设计。

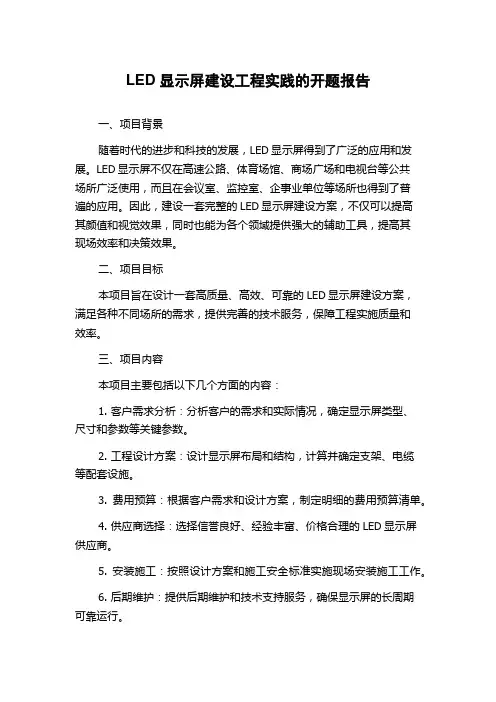

LED显示屏建设工程实践的开题报告一、项目背景随着时代的进步和科技的发展，LED显示屏得到了广泛的应用和发展。

LED显示屏不仅在高速公路、体育场馆、商场广场和电视台等公共场所广泛使用，而且在会议室、监控室、企事业单位等场所也得到了普遍的应用。

因此，建设一套完整的LED显示屏建设方案，不仅可以提高其颜值和视觉效果，同时也能为各个领域提供强大的辅助工具，提高其现场效率和决策效果。

二、项目目标本项目旨在设计一套高质量、高效、可靠的LED显示屏建设方案，满足各种不同场所的需求，提供完善的技术服务，保障工程实施质量和效率。

三、项目内容本项目主要包括以下几个方面的内容：1. 客户需求分析：分析客户的需求和实际情况，确定显示屏类型、尺寸和参数等关键参数。

2. 工程设计方案：设计显示屏布局和结构，计算并确定支架、电缆等配套设施。

3. 费用预算：根据客户需求和设计方案，制定明细的费用预算清单。

4. 供应商选择：选择信誉良好、经验丰富、价格合理的LED显示屏供应商。

5. 安装施工：按照设计方案和施工安全标准实施现场安装施工工作。

6. 后期维护：提供后期维护和技术支持服务，确保显示屏的长周期可靠运行。

四、实现方法1. 调研现有市场：了解现有市场的显示屏类型和参数，收集客户需求信息，并进行统计和分析。

2. 设计方案：根据客户需求和现有市场信息，制定合理的显示屏设计方案，包括显示屏尺寸、形状、亮度、色彩等参数的确定，给出布局、结构、支架、电缆等配套设施的选型和设计。

3. 评估费用：根据设计方案，评估方案中相关配套设施和材料的预算费用，制定明细的费用预算清单。

4. 选取供应商：了解市场供应商的信誉、服务质量和售后服务等，选取合适的供应商，确保项目的质量。

5. 安装验收：根据客户需求和设计方案，在施工过程中严格按照安全标准进行检查和验收。

6. 后期维护：建立健全的售后服务体系，提供24小时在线技术支持和现场维护服务，确保显示屏的正常运行。

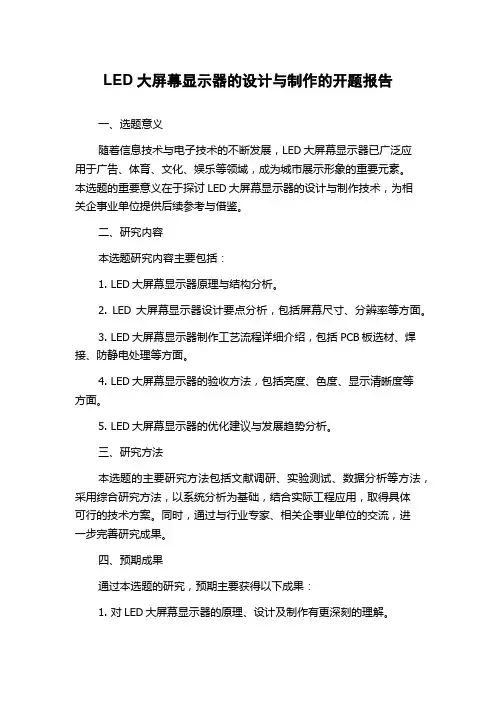

LED大屏幕显示器的设计与制作的开题报告
一、选题意义
随着信息技术与电子技术的不断发展，LED大屏幕显示器已广泛应
用于广告、体育、文化、娱乐等领域，成为城市展示形象的重要元素。

本选题的重要意义在于探讨LED大屏幕显示器的设计与制作技术，为相
关企事业单位提供后续参考与借鉴。

二、研究内容
本选题研究内容主要包括：
1. LED大屏幕显示器原理与结构分析。

2. LED大屏幕显示器设计要点分析，包括屏幕尺寸、分辨率等方面。

3. LED大屏幕显示器制作工艺流程详细介绍，包括PCB板选材、焊接、防静电处理等方面。

4. LED大屏幕显示器的验收方法，包括亮度、色度、显示清晰度等
方面。

5. LED大屏幕显示器的优化建议与发展趋势分析。

三、研究方法
本选题的主要研究方法包括文献调研、实验测试、数据分析等方法，采用综合研究方法，以系统分析为基础，结合实际工程应用，取得具体
可行的技术方案。

同时，通过与行业专家、相关企事业单位的交流，进
一步完善研究成果。

四、预期成果
通过本选题的研究，预期主要获得以下成果：
1. 对LED大屏幕显示器的原理、设计及制作有更深刻的理解。

2. 提出LED大屏幕显示器的制作工艺方案，并进行实验验证。

3. 提出LED大屏幕显示器的验收标准，并整理出验收流程。

4. 分析LED大屏幕显示器的优化建议和发展趋势，为实际工程设计提供参考和借鉴。

五、研究进度
目前，本研究已初步完成文献调研和初步方案的设计，即将进入实验测试阶段，预计在6个月内完成全面研究。

旋转LED设计报告一旋转LED旋转成像原理以及总体框架图二制作(a) 特别说明1 关于电机2 关于晶振3 关于单片机(b) 硬件篇电路图解读1关于方案的选择2底座3光藕传感器4主板电路5显示屏部分(c) 软件部分1 程序概括2 思路三工具四扩展五附录附录1 参考资料第一：旋转LED 旋转成像原理视觉暂留现象人眼在观察景物时，光信号传入大脑神经，需经过一段短暂的时间，光的作用结束后，视觉形象并不立即消失，这种残留的视觉称“后像”，视觉的这一现象则被称为“视觉暂留”。

是光对视网膜所产生的视觉在光停止作用后，仍保留一段时间的现象，其具体应用是电影的拍摄和放映。

原因是由视神经的反应速度造成的。

其时值是24分之1秒。

是动画，电视等视觉媒体形成和传播的根据。

视觉实际上是靠眼睛的晶状体成像，感光细胞感光，并且将光信号转换为神经电流，传回大脑引起人体感觉。

感光细胞的感光是靠一些感光色素，感光色素的形成需要一定的时间的，这就形成了视觉暂停的机理。

此次试验中，物体在做快速运动中，当人眼所看到的影像消失后，人眼仍能继续保留其影像0.1—0.4秒左右的图像，这种现象被称为视觉暂留现象。

是人眼观看物体时，成像于视网膜上，并由视神经输入电脑，感觉到物体的像。

但当物体移去，视神经对物体的映像不会立即消失，而继续0.1—0.4秒的时间，人眼的这种性质被称为“眼睛的视觉暂留”。

总体框架图第二：制作(a)特别说明1关于电机电机的转速受双重限制，不可太低亦不可太高。

太低了，单位时间内图像刷新次数过低，导致图像闪烁。

如果太高，单片机个运行速度跟不上，显示的图像过大，不细腻。

我们的实验结果是，大概2000转每分钟就能满足要求。

如果电源电压的变化比较大，就需要通过自适应的方法来调整显示图象刷新的频率。

也就是说要依靠测得的虚拟转速（间接或直接反应转速的量）来控制显示的刷新速度。

如果刷新速度一次时间为1/24S，那么T=0.4167S，也就是说1S内24圈，1分钟旋转1444转。

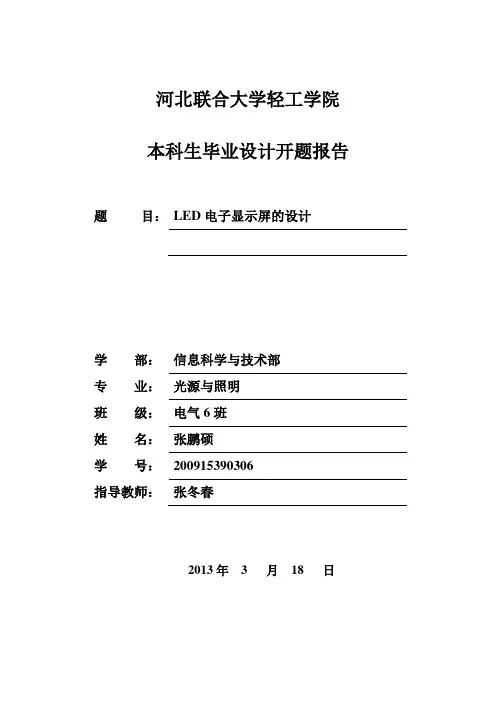

河北联合大学轻工学院本科生毕业设计开题报告题目：LED电子显示屏的设计学部：信息科学与技术部专业：光源与照明班级：电气6班姓名：张鹏硕学号：200915390306指导教师：张冬春2013年 3 月18 日一、课题的来源及意义在现今这个高度发达的社会，信息的获取成为了人们生活中非常总要的一个环节，人们每天所要获得的信息量非常之大，而在忙碌的生活中我们每天专门用来读书，看报纸新闻的时间就非常的有限。

所以我们就需要一些更加便利的手段来获取信息而商家也需要一种更加广泛实惠的手段来发布信息。

所以LED电子显示屏就进入了我们的视野。

LED显示屏相比我们以往的显示设备更加小型化，亮度高而且拓展方便，它可以被安装在各种地方使我们能够更方便的看到。

而且它的工作电压低，功耗小，寿命长，以大大降低了安装成本。

因此当今社会中LED电子显示屏被广泛的应用于各种领域。

例如公共场所的广告宣传，股票交易所，银行，机场和车站的信息提示，交通信号灯，体育场馆内外的比赛转播还有公共场所各种引导指示牌等等。

所以我们可以看到LED显示技术的应用非常广泛。

而且这次的课题是基于单片机控制的，单片机是按工业工业测控环境要求设计的所以抗干扰能力优于PC等其他控制方式。

系统固化在ROM中不易感染病毒稳定性较高，片外有很多共扩展的脚管便于扩展，便于组成一定规模的计算机系统。

而且他也同样具有体积小，低功耗，制造成本地等特点。

基于以上优点点阵LED显示系统的研发和制造得到了飞速的发展，他的应用范围也会更加广泛。

二、国内外发展状况LED作为一种新型半导体器件，它的优势非常明显就发展来看今后它将会取代其他产品成为最主要的显示设备。

因此全球各大国家都纷纷加大了对LED产业的扶持和发展比如韩国的三星日本的索尼夏普都在LED显示领域有着非常领先的技术和非常雄厚的实力。

在最近的移动科技展览会上三星和松下就发布了他们最新的OLED电视在原先的LED基础上可以做的更轻更薄吸引了非常多的关注。

立体旋转led屏设计报告1. 引言立体旋转LED屏是一种创新的显示设备，利用一组LED模块的组合方式，实现了三维立体效果。

本报告将介绍立体旋转LED屏的设计原理、技术实现、应用领域及未来发展前景。

2. 设计原理立体旋转LED屏的设计原理基于可变形LED模块和旋转装置的组合利用。

LED模块采用柔性材料制成，并具备弯曲和伸展的能力。

通过控制LED模块的变形，可以调节和改变LED的排列和显示效果。

旋转装置则用于控制LED模块的旋转角度和速度，实现立体旋转效果。

3. 技术实现为了实现立体旋转LED屏的设计，我们需要采用先进的可变形LED 模块和精密的旋转装置。

LED模块的设计需要考虑柔性材料的选用、电路结构的布局和控制系统的设计。

旋转装置则需要具备快速、准确的控制能力，能够根据指令实现立体旋转效果。

4. 应用领域立体旋转LED屏作为一种新兴的显示设备，具有广泛的应用前景。

它可以应用于室内外场所的广告宣传、演唱会、体育比赛等大型活动。

同时，立体旋转LED屏也可以应用于展览展示、艺术装置和虚拟现实等领域，带来全新的视觉体验。

5. 未来发展前景随着科技的不断进步和人们对创新的追求，立体旋转LED屏有着广阔的未来发展前景。

未来，我们可以预见LED模块的柔性性能和分辨率会不断提高，旋转装置的控制精度也会不断提升。

另外，立体旋转LED屏与其他技术的结合也将会带来更加丰富多彩的应用场景。

6. 结论立体旋转LED屏作为一种创新的显示设备，为人们带来了立体、动态的观感体验。

通过灵活的设计和先进的技术，立体旋转LED屏在广告、演艺、展示等领域都有着广泛的应用前景。

我们相信，随着技术的发展和应用的推广，立体旋转LED屏将会成为未来显示领域的重要组成部分。

提供全套毕业论文，各专业都有毕业设计（论文）旋转LED动态显示屏的设计院（系）自动控制系专业班级自动化XXX学生姓名 XXX学号 090XXX指导教师 XXXX评阅教师___ _20XX 年1X月摘要进入新世纪，光电子产业在社会上受到了广泛重视，LED显示作为信息传播中的一种重要的手段，已被广泛应用于室内外需要进行服务内容和服务宗旨宣传的公众场所。

尤其在没有投影仪的地方，旋转LED 的优越性体现得非常明显，在当今高度发达的经济市场上，富有创意、应用面广的、挪移方便、具有吸引力的信息传播系统显得十分的重要！二十一世纪是数字传播的时代，随着LED技术的应用和普及，数字LED 显示屏的应用非常广泛。

传统的LED显示屏以平面效果居多，旋转式LED环形显示屏的设计，是利用人眼视觉暂留效应，通过高速电机带动LED阵列旋转，给人们一种新的视觉体验。

本设计基于STC89C52RC单片机，采用独立的LED，通过直流电机带动旋转，可形成平面显示效果可广泛应用于家居，企业和公共场所。

本文在简要介绍旋转LED显示屏工作原理的基础上，详细说明了旋转显示屏的方案选择和系统结构设计，以及具体硬件电路和软件设计流程。

在此基础上，本文还讨论了旋转LED显示屏设计中需要注意的一些关键问题，给出了相应的解决方案，并提出了一些改进和完善本系统的思路和设想。

实际制作的LED旋转显示屏技术参数的测试结果，以及实际的运行效果表明，本文设计和制作的旋转显示屏符合设计要求，具有一定的创新性和实际应用价值。

旋转 STC89C52RC单片机时钟芯片DS1302 LED灯ABSTRACTIn the new century, the photoelectron industry wide attention by society, LED display as an important means of information dissemination, has been widely used in indoor and outdoor services, content and services needed publicity purposes in public places. In particular, there is no projector in place, rotating LED's superiority reflected very clearly in today's highly developed economy markets, creative, application wide, the diversion of convenient, attractive information dissemination system is extremely important! The twenty-first century is the era of digital communication, with the LED technology and the popularity of digital LED display is widely used. Traditional LED display to effect mostly flat, circular rotating LED display design is the use of temporary stay in the human visual effects, high-speed motor to drive the LED array rotation, the formation of 360-degree circular display can stand on any point of view, complete without viewing dead, to give people a new visual experience. The design is based on STC89C52 MCU, using separate LED, driven by DC motor rotation, can form two-dimensional effect, it can be widely used in homes, businesses and public places.On the base of introducing the working principle briefly, the project choice and system configuration of the revolving LED display are shown in this paper, and the hardware and software of the system are introduced in detail. Otherwise, some of the design keys of the novel LED display are discussed, and some improved steps are given in the paper.The performance and the technical parameters measured by metrical instrument show that the system meets the design requirements. Therefore, the novel LED display has some creative design and applied value by all means.Keywords: Rotary; LED array; STC89C52第一章绪论1.1课题背景随着信息化社会的到来，促进了现代信息显示技术的发展，形成了CRT、LCD、PDP、LED、EL、DLP等系列的信息显示产品，纵观各类显示产品，各有其所长和适宜的市场应用需求。

运城学院毕业论文（设计）开题报告论文（设计）题目16*16LED电子显示屏设计学生姓名李强系、专业计算机系指导教师赵润林选题目的和意义：随着社会的不断发展，数字通信在通讯领域中起得作用越来越大。

它带给人快捷，准确的信息资源，已经受到全社会的普遍认可。

然而这些功能的实现可离不开单片机的功劳。

单片机是一微型处理器，负责数据的接收、发送和处理工作。

显示屏作为单片机一个基本的输出单元，具有颜色多样性和样式多样性的特点，不仅可以显示汉字及各种字符，而且还可以显示图像，甚至是三维立体动画。

在日常生活中的用途更为广泛。

通过设计8×8LED动态显示屏，进一步了解单片机的工作原理和编程技巧，为进一设计出功能更强大的显示系统做准备;以便更好地服务社会。

本课题在国内外的研究状况及发展趋势：LED显示屏经过多年发展，在国内外的应用趋于成熟化。

它从最初的单基色显示，经过到双基色，现在发展到全彩色阶段。

它们在社会上以得到广泛应用。

同时颜色趋多样化，颜色由最初的红色，发展到可以表现真实世界的各种色彩。

如何在该显示屏上更好地显示各种字形，图片，动画以及视频，已经成为社会关注的热点。

尤其是显示效果的多样化和显示内容的逼真化与细腻化。

如何通过软件解决以上问题，已经成为业内人士努力的方向。

通过此次设计，以16×16点阵的LED显示屏为例，对此问题做进一步的讨论。

3课题研究的指导思想4课题研究的目标5主要研究内容：本设计研究如何在LED显示屏上反复滚动地显示汉字和时间。

同时保证显示内容的逼真性和时间的准确性。

显示汉字主要是将ROM中的汉字编码调入RAM中，然后通过LED显示屏来显示。

6课题研究的方法完成论文（设计）的条件、方法及措施：现实中，全彩色LED显示屏在生活中应用广泛。

但由于性价比高及资金受限的因素，本设计以简单的16×16点阵的显示屏为例，来熟悉全彩色LED显示屏的工作原理。

实现该项目需要相应硬件和软件的支持。
