半导体和测试设备介绍半导体是一种电子材料,通常由硅、锗等元素组成,具有导电性能介于导体和绝缘体之间。
它的特点是可以在特定条件下控制电流的流动,主要应用在电子器件如晶体管、集成电路等中。
半导体的发展可以追溯到20世纪50年代开始的晶体管时代,随后发展为20世纪60年代的集成电路时代,再到21世纪的芯片时代。
半导体技术的进步使得电子产品变得更小、更快、更强大,成为现代科技和信息技术发展的关键驱动力。
半导体的制造过程非常复杂,需要经过多个步骤,包括晶圆制备、掩膜制造、曝光、蚀刻、沉积、刻蚀、清洗等。
这些步骤需要精密的设备和工艺控制,以保证半导体器件的质量和性能。
为了确保半导体器件的质量和性能,需要进行严格的测试。
测试设备是用于对半导体器件进行电性能、可靠性和参数测试的设备。
测试设备可以分为芯片测试设备和封装测试设备两类。
芯片测试设备用于测试独立芯片的电性能和参数。
它通常由测试头和测试座椅组成,测试头用于与芯片的测试接点连接,而测试座椅则用于稳定测试头和芯片的相对位置。
芯片测试设备可以通过高精度的测试仪器对芯片进行电流、电压、频率等多种电性能和参数进行测试,以验证芯片的质量和性能。
封装测试设备用于测试封装后的芯片或电子器件的电性能和可靠性。
这些封装测试设备通常包括测试座椅、测试引脚、测试仪器等。
测试座椅用于固定测试引脚和电子器件,测试引脚用于连接测试仪器和电子器件的引脚,测试仪器则用于测量电流、电压、功率等电性能和参数。
封装测试设备可以对整个芯片或电子器件进行全面的电性能和可靠性测试,以保证它们能够正常工作和长时间稳定运行。
除了芯片和封装测试设备,还有一些其他的测试设备也非常重要。
例如,绝缘测试设备用于测试半导体器件的绝缘性能,温度测试设备用于测试半导体器件在不同温度下的电性能,可靠性测试设备用于测试半导体器件的可靠性和寿命等。
这些测试设备能够对半导体器件进行全方位的测试,为其在不同应用场景中提供可靠的性能和质量保证。
半导体量测设备及应用介绍_2024091.参数分析仪参数分析仪是用于测量半导体器件的电学特性的设备。
它可以测量器件的电流、电压、功率、电容等参数,并通过对这些参数的分析来评估器件的性能和可靠性。
参数分析仪广泛应用于半导体器件的研发、制造和质量控制过程中。
2.光刻仪光刻仪是用于在半导体芯片制造过程中将电子图形模式转移到硅片上的设备。
它通过将紫外线或电子束照射在光刻胶层上,然后通过化学腐蚀或离子注入等工艺步骤将图形转移到硅片上。
光刻仪在芯片制造过程中起到了关键作用,能够实现微米级别的图形转移。
3.处理设备处理设备是用于在半导体器件制造过程中进行各种加工和处理的设备。
例如,薄膜沉积设备用于在硅片上沉积各种薄膜材料;离子注入设备用于将杂质离子注入硅片中以改变其电学特性;蚀刻设备用于去除杂质或改变硅片表面的形貌等。
处理设备对于半导体器件的制造和性能改善非常关键。
4.组件测试仪组件测试仪是用于测试半导体器件组装完成后的功能和可靠性的设备。
它可以对芯片、封装、电路板等组件进行电学性能测试和可靠性测试,以保证产品的质量和可靠性。
组件测试仪广泛应用于半导体器件组装和电子产品制造行业。
5.纳米测量仪器纳米测量仪器是用于测量纳米级尺寸和表面特性的设备。
在半导体器件和材料研发中,纳米测量仪器可以提供对材料结构、电学性能、磁学性能等方面的高分辨率测量。
纳米测量仪器的应用对于研发新型半导体材料和器件具有重要意义。
这些半导体量测设备在半导体行业中起到了至关重要的作用,它们可以帮助研发人员和制造工程师评估器件的性能、优化制造过程,并确保产品质量和可靠性。
随着半导体技术的不断发展,半导体量测设备也在不断创新和提高,以满足新的量测需求。
对于半导体行业来说,合理、高效、准确的量测设备是实现半导体技术突破和产品创新的关键之一。
半导体光学检测设备结构概述半导体光学检测设备是一种基于半导体材料的光学元件和电子器件相结合的仪器设备,用于检测和测量光学信号。
其结构由光源、光学器件、探测器和信号处理电路等组成,通过光学原理实现对光信号的检测和分析。
一、光源光源是半导体光学检测设备的重要组成部分,用于产生光信号。
常见的光源有激光器、发光二极管(LED)和光纤等。
激光器具有高亮度、窄谱宽、高方向性等特点,适用于高精度的光学检测;LED 光源则具有低成本、高亮度、长寿命等特点,适用于一般光学应用。
二、光学器件光学器件是半导体光学检测设备中的核心部件,用于对光信号进行调节和处理。
常见的光学器件有透镜、棱镜、光栅和光纤等。
透镜用于对光信号进行聚焦或散射,改变光线的传播方向和形状;棱镜则用于光的折射和色散;光栅是一种用于分光和光谱分析的光学器件;光纤则用于传输光信号,具有低损耗、高带宽等特点。
三、探测器探测器是半导体光学检测设备中的关键组件,用于将光信号转化为电信号。
常见的探测器有光电二极管(Photodiode)、光电倍增管(Photomultiplier Tube)和光电导(Photodiode)等。
光电二极管是一种基于半导体材料的光电转换器件,具有高灵敏度、快速响应和低噪声等特点;光电倍增管能将微弱的光信号放大,提高检测灵敏度;光电导是一种用于高速光信号检测的器件,具有高速响应和低噪声等特点。
四、信号处理电路信号处理电路是半导体光学检测设备中的重要组成部分,用于放大、滤波和数字化处理光信号。
信号处理电路常包括前置放大器、滤波器、模数转换器和数字信号处理器等。
前置放大器用于放大微弱的光信号,提高信号质量;滤波器用于去除杂散信号和噪声,提高信号的纯净度;模数转换器将模拟信号转换为数字信号,便于后续数字处理;数字信号处理器用于对数字信号进行处理、分析和存储。
五、其他组件除了上述主要组件外,半导体光学检测设备中还包括光学滤光片、光学隔离器、光学声光调制器等辅助组件。
半导体行业对外测试设备介绍首先,半导体行业对外测试设备中最常见的是测试工作站。
测试工作站是一个高度集成的自动化系统,用于对芯片和集成电路进行功能测试、可靠性测试和质量控制。
测试工作站通常由测试座、设备接口、测试探针、测量设备和自动控制系统等组成。
它能够通过电子探针或射频传感器对芯片进行信号采集和分析,以验证芯片的工作性能和电气特性。
其次,多功能测试系统也是半导体行业常用的对外测试设备之一、多功能测试系统集成了多个测试功能,并具备高度自动化和灵活性。
它可以进行芯片的功能测试、温度测试、电流测试、功耗测试、射频测试等多种测试。
多功能测试系统通常由测试仪器、测试软件和设备控制系统组成,可以在高速度和高精度下进行测试。
除了测试工作站和多功能测试系统,还有其他一些对外测试设备也被广泛应用于半导体行业。
例如,测试机械臂是一种能够对芯片进行自动加载和卸载的设备,可以提高测试效率和减少人工操作。
测试探针站是一种用于安装和更换测试探针的设备,它能够快速准确地完成测试探针的组装和拆卸。
测试封装设备是一种用于对芯片进行封装测试的设备,可以测试芯片的机械强度、封装完整性和封装结构等性能。
除了这些设备,还有一些专门用于特定测试的设备在半导体行业中应用广泛。
例如,红外热像仪用于测试芯片的温度分布和热特性;X射线检测仪用于检测芯片的封装完整性和焊点接触性能;电子显微镜用于对芯片表面和细微结构进行检查和分析。
总之,半导体行业对外测试设备是进行芯片和集成电路测试的重要工具。
这些设备的应用可以提高测试效率和测试精度,保证产品质量和可靠性。
随着半导体技术的不断进步,对外测试设备也将继续发展和创新,以适应半导体行业的需求。
教你认识半导体与测试设备(doc 14页)更多企业学院:《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+ 324份资料《员工管理企业学院》67套讲座+ 8720份资料《工厂生产管理学院》52套讲座+ 13920份资料《财务管理学院》53套讲座+ 17945份资料《销售经理学院》56套讲座+ 14350份资料《销售人员培训学院》72套讲座+ 4879份资料第一章.认识半导体和测试设备(1)本章节包括以下内容,●晶圆(Wafers)、晶片(Dice)和封装(Packages)●自动测试设备(ATE)的总体认识●模拟、数字和存储器测试等系统的介绍●负载板(Loadboards)、探测机(Probers)、机械手(Handlers)和温度控制单元(Temperature units)一、晶圆、晶片和封装1947年,第一只晶体管的诞生标志着半导体工业的开始,从那时起,半导体生产和制造技术变得越来越重要。
以前许多单个的晶体管现在可以互联加工成一种复杂的集成的电路形式,这就是半导体工业目前正在制造的称之为"超大规模"(VLSI,Very Large Scale Integration)的集成电路,通常包含上百万甚至上千万门晶体管。
半导体电路最初是以晶圆形式制造出来的。
晶圆是一个圆形的硅片,在这个半导体的基础之上,建立了许多独立的单个的电路;一片晶圆上这种单个的电路被称为die(我前面翻译成"晶片",不一定准确,大家还是称之为die好了),它的复数形式是dice.每个die都是一第一章.认识半导体和测试设备(3)二、自动测试设备随着集成电路复杂度的提高,其测试的复杂度也随之水涨船高,一些器件的测试成本甚至占到了芯片成本的大部分。
半导体晶圆量检测设备行业概述及解释说明1. 引言1.1 概述半导体晶圆量检测设备是半导体制造过程中至关重要的工具,用于对晶圆进行质量检测和性能评估。
随着半导体技术的快速发展和需求的不断增长,半导体晶圆量检测设备行业也得到了迅猛发展。
该行业主要涉及各种技术和设备,主要用于监测和分析晶圆表面的特征、缺陷、杂质等,并帮助生产商控制生产过程、提高产品可靠性以及改进产品设计。
这些设备可以通过非接触式或接触式方式对晶圆进行扫描和测试,然后生成相应的评估报告或数据。
1.2 文章结构本文将全面介绍半导体晶圆量检测设备行业,并深入探讨其原理、分类以及作用。
文章共分为以下几个部分:- 引言:对本文的目的和内容进行简要介绍。
- 半导体晶圆量检测设备行业概述:介绍该行业的背景、技术发展趋势以及市场规模与增长预测。
- 半导体晶圆量检测设备原理与分类:详细讨论该设备的基本原理、主要组成部分以及各种分类和应用领域。
- 半导体晶圆量检测设备的重要性和作用:探讨该设备在质量控制、成本降低和技术竞争力增强等方面的重要性和作用。
- 结论:总结研究内容,展望半导体晶圆量检测设备行业未来发展,并提出进一步研究或改进的建议。
1.3 目的本文旨在全面了解半导体晶圆量检测设备行业,在介绍其概况、原理、分类以及作用的同时,探讨其对半导体制造过程中产品质量控制、生产效率提高以及创新能力提升等方面的重要意义。
通过全面了解该行业,我们可以更好地认识到半导体晶圆量检测设备对于整个半导体产业链的重大贡献,并为未来的研究和发展提供有益参考。
2. 半导体晶圆量检测设备行业概述:2.1 行业背景半导体晶圆量检测设备行业是半导体制造过程中的关键领域之一。
随着科技的不断进步和信息产业的高速发展,半导体行业的需求不断增加,使得晶圆量检测设备市场逐渐兴起。
这些设备广泛应用于芯片制造工艺中,帮助提高产品质量、降低生产成本以及增加生产效率。
2.2 技术发展趋势半导体晶圆量检测设备行业面临着快速变化的技术发展趋势。

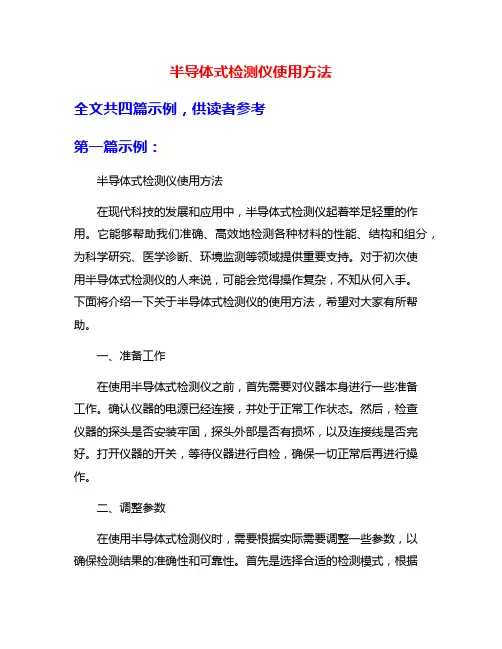

半导体式检测仪使用方法全文共四篇示例,供读者参考第一篇示例:半导体式检测仪使用方法在现代科技的发展和应用中,半导体式检测仪起着举足轻重的作用。
它能够帮助我们准确、高效地检测各种材料的性能、结构和组分,为科学研究、医学诊断、环境监测等领域提供重要支持。
对于初次使用半导体式检测仪的人来说,可能会觉得操作复杂,不知从何入手。
下面将介绍一下关于半导体式检测仪的使用方法,希望对大家有所帮助。
一、准备工作在使用半导体式检测仪之前,首先需要对仪器本身进行一些准备工作。
确认仪器的电源已经连接,并处于正常工作状态。
然后,检查仪器的探头是否安装牢固,探头外部是否有损坏,以及连接线是否完好。
打开仪器的开关,等待仪器进行自检,确保一切正常后再进行操作。
二、调整参数在使用半导体式检测仪时,需要根据实际需要调整一些参数,以确保检测结果的准确性和可靠性。
首先是选择合适的检测模式,根据被测物质的性质和检测目的选择合适的检测模式。
其次是设置检测范围和灵敏度,根据被测物质的浓度和要求,选择合适的检测范围和灵敏度。
最后是校准仪器,根据需要对仪器进行校准,确保检测结果的准确性。
三、实施检测在调整参数完成后,就可以进行实际的检测工作了。
将仪器的探头对准被测物质,确保探头和被测物质的接触良好。
然后,按下检测按钮,开始进行检测。
在检测过程中,注意观察仪器的显示,根据显示结果进行分析和判断。
注意检测过程中可能出现的异常情况,如高温、湿度等,及时处理。
四、分析结果在检测完成后,需要对检测结果进行分析和判断。
首先是对检测数据进行处理,根据需求对数据进行整理和分析。
然后是对检测结果进行解读,根据实际情况进行判断,并做出相应的处理和决策。
最后是将检测结果记录下来,保存在合适的地方,方便日后查阅和对比。
五、维护保养在使用半导体式检测仪过程中,需要注意对仪器的维护保养工作。
首先是定期清洁仪器,保持仪器的清洁和干燥。
其次是定期校准仪器,确保仪器的稳定性和准确性。
教你认识半导体与测试设备引言在现代科技的发展中,半导体技术起着至关重要的作用。
半导体是一种材料,具有介于导体(如铜或银)和绝缘体(如橡胶或塑料)之间的导电特性。
半导体的特性使其成为电子器件中必不可少的基本组件。
为了保证半导体器件的质量和性能,测试设备被广泛应用于半导体制造和研发过程中。
本文将介绍半导体以及半导体测试设备的基本原理和应用。
半导体的基本知识半导体是由一些具有特殊电子结构的材料组成。
它们的电阻程度介于导体和绝缘体之间。
1. 功能半导体在电子器件中具有多种功能,包括但不限于:整流、放大、开关、发光和计算。
2. 典型材料常见的半导体材料包括硅(Si)和锗(Ge)。
硅是最常用的半导体材料,由于其丰富的资源和相对容易的加工工艺,被广泛应用于各种应用领域。
3. N型和P型半导体半导体材料可以被掺杂以改变其导电性质。
N型半导体中掺杂了少量杂质,产生过剩电子,使之成为电子的主要载流子。
P型半导体中掺杂了少量杂质,产生过剩空穴,使之成为空穴的主要载流子。
4. 硅晶体结构硅通常以晶体形式存在。
硅晶体具有有序的结构,其中硅原子通过共价键相互连接。
硅晶体中原子的排列方式决定了其特殊的物理和电子特性。
半导体测试设备半导体测试设备用于评估和验证半导体器件的性能和可靠性。
它们是半导体制造和研发过程中不可缺少的工具。
1. 测试的目的半导体测试设备的主要目的是:•验证器件的功能和性能:测试设备可以用来验证半导体器件是否按照预期工作,并检测任何故障或性能问题。
•提高产能和效率:测试设备可以帮助提高生产线的效率,加快产品测试和验证速度。
•确保品质和可靠性:测试设备可以用来验证半导体器件的质量和可靠性,以确保它们可以在严苛的工作环境中长时间稳定运行。
2. 常见的测试设备以下是一些常见的半导体测试设备:•逻辑分析仪(Logic Analyzer):逻辑分析仪主要用于捕获和分析数字信号,以验证和调试半导体器件的逻辑功能。
•多用途测试仪(Multimeter):多用途测试仪可用于测量电压、电流和电阻等基本参数。
半导体和测试设备介绍1. 引言半导体是一种电子材料,具有不同于导体和绝缘体的特性。
它具有介于导体和绝缘体之间的电导率,因为它的导电性依赖于温度、外界控制和掺杂等因素。
而测试设备是用于测试半导体器件的工具和设备,旨在确保半导体器件在生产过程中的可靠性和质量。
本文将介绍半导体的基本原理和分类,并详细介绍常见的测试设备及其作用。
2. 半导体基本原理半导体是由p型(正型)和n型(负型)材料组成的。
p型半导体中的杂质含有能够捕获自由电子的不足电子,而n型材料中的杂质含有能够提供额外电子的不足电子。
当p型和n型的半导体材料接触时,电子将从n型材料中流向p型材料,从而形成结。
这种结构被称为pn结,是半导体器件的核心组成部分。
3. 半导体分类半导体可以分为两类:元素半导体和化合物半导体。
元素半导体是由单一的化学元素组成,如硅(Si)和锗(Ge)。
化合物半导体则由两种或更多的化学元素组成,如砷化镓(GaAs)和砷化铟(InAs)。
除了按照成分分类,半导体还可以根据其电导性分类。
根据电子在半导体中的运动方式,半导体可分为p型半导体和n型半导体。
p型半导体中的电导主要由空穴(缺少电子的位置)贡献,而n型半导体中的电导则主要由自由电子贡献。
4. 测试设备介绍4.1. 电测设备电测设备用于测试半导体器件的电性能,其中包括电流、电压、电阻等参数。
常见的电测设备包括万用表、示波器和信号发生器。
•万用表:用于测量电流、电压、电阻、电容等参数。
它是一种便携式的测试仪器,常用于检测电路中的问题和验证电子元件的参数。
•示波器:用于显示电信号的波形,可以帮助分析和测量电路中的信号特性。
示波器通常具有高速、高分辨率和多通道功能,适用于复杂的电子设备测试。
•信号发生器:用于产生不同波形和频率的信号,在半导体器件测试中用于模拟各种输入信号。
4.2. 热测设备热测设备用于测试半导体器件的热性能,包括温度、热导率等参数。
常见的热测设备包括热电偶、热像仪和热电池。
半导体行业对外测试设备介绍半导体行业是指从事半导体材料、半导体器件制造、集成电路设计和制造等相关领域的产业链。
在半导体制造过程中,对外测试设备起到了至关重要的作用,能够对半导体产品进行全面、稳定的测试和评估。
本文将对半导体行业中常用的对外测试设备进行介绍。
1.IC测试设备IC测试设备主要用于对集成电路芯片的功能、可靠性等进行测试。
这些设备通常由测试主机、探针卡/测试卡以及相关软件组成。
测试主机负责与芯片的输入输出接口进行连接,并通过控制信号和数据进行测试。
探针卡/测试卡则用于实现对芯片引脚的电气连接和信号采集。
相关软件用于设置测试参数、记录测试结果并进行数据分析。
常见的IC测试设备包括:逻辑分析仪、信号发生器、频谱分析仪等。
2.半导体分析仪半导体分析仪用于对半导体材料、晶片进行结构表征和性能测试。
主要功能包括电学特性测试、光学特性测试、热学特性测试、显微镜观察等。
常见的半导体分析仪有扫描电子显微镜(SEM)、透射电子显微镜(TEM)、拉曼光谱仪、X射线衍射仪等。
3.封装测试设备封装测试设备主要用于对已封装好的芯片进行功能测试和可靠性评估。
封装测试设备通常包括测试针床、测试插座、电路板、探针接头以及相关软件。
测试针床和测试插座用于与芯片的引脚进行连接,电路板负责控制信号和数据的输入输出。
探针接头则用于将测试信号传输到芯片引脚上。
常见的封装测试设备包括:引导测试设备、无线通信测试设备、高速串行测试设备等。
4.温度测试设备温度测试设备主要用于对半导体产品在不同温度下的性能进行测试。
温度测试设备通常由温度控制器、温度传感器、测试夹具等组成。
温度控制器用于控制测试环境的温度,温度传感器用于实时检测温度变化,测试夹具则用于固定和连接被测试器件。
常见的温度测试设备包括:快速热冷温度循环测试仪、高低温试验箱等。
5.故障分析设备故障分析设备主要用于对半导体产品出现的故障进行定位和分析。
故障分析设备通常由故障分析仪、探针仪、电子显微镜等组成。
SSM 2000 SRP介绍The spreading resistance technique is a method for measuring the electrical properties of semiconductor materials with very highspatial resolution; it is based on measurements of thecontact resistance of specially prepared point contactson doped silicon samples. The SSM 2000 NANOSRP® Systemis an automated spreading resistance probe designed tocharacterize the electrical properties of doped siliconmaterials. This system generates profiles of resistivity,carrier density, and electrically active dopant densitymore quickly and more easily than its predecessor, theSSM 150. It is the most advanced SRP test machine inworld.Silan characteristic1、Can afford the best accuracy result for custom.2、We have the unique ability to test the Ultrashallow layer. Example we can testimplant resistivity profiler on surface. We can guarantee 6nm resolution for test Ultrashallow layer.3、Can measure the resistivity of patterned samples (dimension of pattern above 80um) .扩展电阻率测试是用高分辨率测试半导体材料的电特性。
第一章.认识半导体和测试设备第一章.认识半导体和测试设备(1)本章节包括以下内容,●晶圆(Wafers)、晶片(Dice)和封装(Packages)●自动测试设备(ATE)的总体认识●模拟、数字和存储器测试等系统的介绍●负载板(Loadboards)、探测机(Probers)、机械手(Handlers)和温度控制单元(Temperature units)一、晶圆、晶片和封装1947年,第一只晶体管的诞生标志着半导体工业的开始,从那时起,半导体生产和制造技术变得越来越重要。
以前许多单个的晶体管现在可以互联加工成一种复杂的集成的电路形式,这就是半导体工业目前正在制造的称之为"超大规模"(VLSI,Very Large Scale Integration)的集成电路,通常包含上百万甚至上千万门晶体管。
半导体电路最初是以晶圆形式制造出来的。
晶圆是一个圆形的硅片,在这个半导体的基础之上,建立了许多独立的单个的电路;一片晶圆上这种单个的电路被称为die(我前面翻译成"晶片",不一定准确,大家还是称之为die好了),它的复数形式是dice.每个die都是一个完整的电路,和其他的dice没有电路上的联系。
当制造过程完成,每个die都必须经过测试。
测试一片晶圆称为"Circuit probing"(即我们常说的CP测试)、"Wafer porbing"或者"Die sort"。
在这个过程中,每个die都被测试以确保它能基本满足器件的特征或设计规格书(Specification),通常包括电压、电流、时序和功能的验证。
如果某个die不符合规格书,那么它会被测试过程判为失效(fail),通常会用墨点将其标示出来(当然现在也可以通过Maping图来区分)。
在所有的die都被探测(Probed)之后,晶圆被切割成独立的dice,这就是常说的晶圆锯解,所有被标示为失效的die都报废(扔掉)。
半导体和测试设备介绍概述:半导体是一种在电子行业中广泛应用的材料,它具有介于导体和绝缘体之间的导电性能。
半导体能通过控制电流流动来实现各种电子设备的功能。
为了保证半导体产品的质量和性能,测试设备在半导体制造工艺中起着至关重要的作用。
测试设备可用于检测和评估半导体产品的特性和可靠性,以确保其符合规格和标准。
半导体:半导体材料基于其电传导性能和电阻特性可分为P型和N型半导体。
P型半导体具有正电荷的杂质,被称为“施主”,而N型半导体具有负电荷的杂质,被称为“受体”。
通过合并P型和N型半导体,可以创建PN 结构,形成二极管和其他半导体器件。
在半导体工艺中,使用化学气相沉积、物理气相沉积、离子注入和蒸发等技术进行材料的制备。
制造的半导体材料还需要经过切割、刻蚀、掺杂、清洗和涂层等工艺步骤,以形成最终的半导体器件。
半导体测试设备:1.测试仪器和设备:半导体测试仪器和设备用于检测和量化半导体器件的性能参数,如电流、电压、频率、容量等。
常见的测试仪器包括示波器、信号发生器、频谱仪、多用途测试设备等。
2.自动测试设备(ATE):自动测试设备是用于高速自动测试和分析半导体器件的设备。
它可以同时测试多个芯片,提高测试效率。
ATE可以执行各种测试,如直流、交流和混合信号测试,适用于集成电路、存储器和其他半导体器件。
3.封装测试设备:封装测试设备用于测试和验证封装后的半导体芯片。
这些设备可以检测封装的功能和可靠性,如引脚连通性、操作温度范围、应力测试等。
4.温度测试设备:温度测试设备用于评估半导体器件在不同温度条件下的工作特性和可靠性。
这些设备可以模拟各种温度环境,如高温、低温和温度循环,以评估器件的稳定性和寿命。
5.电子显微镜:电子显微镜用于观察和分析半导体器件的微观结构。
它可以提供高分辨率的图像,并帮助发现器件中的缺陷和故障。
6.系统级测试设备:系统级测试设备用于对整个电子系统进行测试和验证。
这些设备可以模拟实际使用条件下的工作环境,以评估系统的性能和可靠性。
⏹
第一章.认识半导体和测试设备(1)
本章节包括以下内容,
●晶圆(Wafers)、晶片(Dice)和封装(Packages)
●自动测试设备(ATE)的总体认识
●模拟、数字和存储器测试等系统的介绍
●负载板(Loadboards)、探测机(Probers)、机械手(Handlers)和温
度控制单元(Temperature units)
一、晶圆、晶片和封装
1947年,第一只晶体管的诞生标志着半导体工业的开始,从那时起,半导体生产和制造技术变得越来越重要。
以前许多单个的晶体管现在可以互联加工成一种复杂的集成的电路形式,这就是半导体工业目前正在制造的称之为"超大规模"(VLSI,Very Large Scale Integration)的集成电路,通常包含上百万甚至上千万门晶体管。
半导体电路最初是以晶圆形式制造出来的。
晶圆是一个圆形的硅片,在这个半导体的基础之上,建立了许多独立的单个的电路;一片晶圆上这种单个的电路被称为die(我前面翻译成"晶片",不一定准确,大家还是称之为die好了),它的复数形式是dice.每个die都是一个完整的电路,和其他的dice没有电路上的联系。
当制造过程完成,每个die都必须经过测试。
测试一片晶圆称为"Circuit probing"(即我们常说的CP测试)、"Wafer porbing"或者"Die sort"。
在这个过程中,每个die都被测试以确保它能基本满足器件的特征或设计规格书(Specification),通常包括电压、电流、时序和功能的验证。
如果某个die不符合规格书,那么它会被测试过程判为失效(fail),通常会用墨点将其标示出来(当然现在也可以通过Maping图来区分)。
在所有的die都被探测(Probed)之后,晶圆被切割成独立的dice,这就是常说的晶圆锯解,所有被标示为失效的die都报废(扔掉)。
图2显示的是一个从晶圆上锯解下来没有被标黑点的die,它即将被封装成我们通常看到的芯片形式。
注:本标题系列连载内容及图片均出自《The Fundamentals Of Digital Semiconductor Testing》
第一章.认识半导体和测试设备(2)
在一个Die封装之后,需要经过生产流程中的再次测试。
这次测试称为“Final test”(即我们常说的FT测试)或“Package test”。
在电路的特性要求界限方面,FT测试通常执行比CP 测试更为严格的标准。
芯片也许会在多组温度条件下进行多次测试以确保那些对温度敏感的特征参数。
商业用途(民品)芯片通常会经过0℃、25℃和75℃条件下的测试,而军事用途(军品)芯片则需要经过 -55℃、25℃和125℃。
芯片可以封装成不同的封装形式,图4显示了其中的一些样例。
一些常用的封装形式如下表:
DIP:Dual Inline Package (dual indicates the package has pins on two sides) 双列直插式CerDIP:Ceramic Dual Inline Package 陶瓷
PDIP:Plastic Dual Inline Package 塑料
PGA:Pin Grid Array 管脚阵列
BGA:Ball Grid Array 球栅阵列
SOP:Small Outline Package 小型外壳
TSOP:Thin Small Outline Package
TSSOP:Thin Shrink Small Outline Package (this one is really getting small!)
SIP:Single Inline Package 单列直插
SIMM:Single Inline Memory Modules (like the memory inside of a computer)
QFP:Quad Flat Pack (quad indicates the package has pins on four sides)
TQFP:Thin version of the QFP
MQFP:Metric Quad Flat Pack
MCM:Multi Chip Modules (packages with more than 1 die (formerly called hybrids)
第一章.认识半导体和测试设备(3)
二、自动测试设备
随着集成电路复杂度的提高,其测试的复杂度也随之水涨船高,一些器件的测试成本甚至占到了芯片成本的大部分。
大规模集成电路会要求几百次的电压、电流和时序的测试,以及百万次的功能测试步骤以保证器件的完全正确。
要实现如此复杂的测试,靠手工是无法完成的,因此要用到自动测试设备(ATE,Automated Test Equipment)。
ATE是一种由高性能计算机控制的测试仪器的集合体,是由测试仪和计算机组合而成的测试系统,计算机通过运行测试程序的指令来控制测试硬件。
测试系统最基本的要求是可以快速且可靠地重复一致的测试结果,即速度、可靠性和稳定性。
为保持正确性和一致性,测试系统需要进行定期校验,用以保证信号源和测量单元的精度。
当一个测试系统用来验证一片晶圆上的某个独立的Die的正确与否,需要用ProbeCard来实现测试系统和Die之间物理的和电气的连接,而ProbeCard和测试系统内部的测试仪之间的连接则通过一种叫做“Load board”或“Performance board”的接口电路板来实现。
在CP测试中,Performance board和Probe card一起使用构成回路使电信号得以在测试系统和Die之间传输。
当Die封装出来后,它们还要经过FT测试,这种封装后的测试需要手工将一个个这些独立的电路放入负载板(Load board)上的插座(Socket)里,这叫手工测试(hand test)。
一种快速进行FT测试的方法是使用自动化的机械手(Handler),机械手上有一种接触装置实现封装引脚到负载板的连接,这可以在测试机和封装内的Die之间提供完整的电路。
机械手可以快速的抓起待测的芯片放入测试点(插座),然后拿走测试过的芯片并根据测试pass/fail的结果放入事先定义好的相应的Bin区。
三、半导体技术
有一系列的方法被用来生产和制造数字半导体电路,这些方法称为半导体技术或工艺,常用的技术或工艺包括:TTL (Transistor-Transistor Logic a.k.a. bipolar logic), ECL (Emitter Coupled Logic), SOS (Silicon on Sapphire), and CMOS (Complimentary Metal-Oxide Semiconductor)。
不管什么技术或工艺,出来的产品都要经过测试,这里我们关注数字TTL和CMOS电路。
第一章.认识半导体和测试设备(4)
四、数字和模拟电路
过去,在模拟和数字电路设计之间,有着显著的不同。
数字电路控制电子信号,表现为逻辑电平“0”和“1”,它们被分别定义成一种特殊的电压分量,所有有效的数字电路数据都用它们来表示,每一个“0”或“1”表示数据的一个比特(bit)位,任何数值都可以由按照一定顺序排列的“0”“1”比特位组成的二进制数据来表示,数值越大,需要的比特位越多。
每8个比特一组构成一个Byte,数字电路中的数据经常以Byte为单位进行处理。
不同于数字信号的“0”“1”界限分明(离散),模拟电路时连续的——在任何两个信号电平之间有着无穷的数值。
模拟电路可以使用电压或电流来表示数值,我们常见的也是最常用的模拟电路实例就是运算放大器,简称运放。
为帮助理解模拟和数字电路数值的基本差别,我们可以拿时钟来比方。
“模拟”时钟上的指针连续地移动,因此所有的任一时间值可以被观察者直接读出,但是所得数值的准确度或者说精度取决于观察者认知的程度。
而在“数字”时钟上,只有最小增量以上的值才能被显示,而比最小增量小的值则无法显示。
如果有更高的精度需求,则需要增加数据位,每个新增的数据位表示最小的时间增量。
有的电路里既有数字部分也有模拟部分,如AD转换器(ADC)将模拟信号转换成数字信号,DA转换器(DAC)则相反,我们称之为“混合信号电路”(Mixed Signal Devices)。
另一种描述这种混合电路的方法则基于数字部分和模拟部分占到电路的多少:数字部分占大部分而模拟部分所占比例较少归于数字电路,反之则归于模拟电路。
第一章.认识半导体和测试设备(5)
五、测试系统的种类
一般认为测试系统都是通用的,其实大部分测试系统的设计都是面向专门类型的集成电路,这些专门的电路包括:存储器、数字电路、模拟电路和混合信号电路;每种类型下还可以细分成更多种类,我们这里只考虑这四种类型。
