二氧化硅修饰纳米氧化锆陶瓷材料的制备及性能

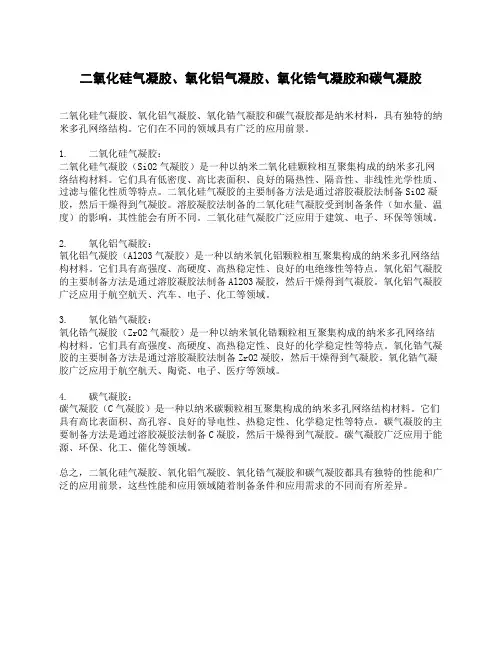

二氧化硅气凝胶、氧化铝气凝胶、氧化锆气凝胶和碳气凝胶二氧化硅气凝胶、氧化铝气凝胶、氧化锆气凝胶和碳气凝胶都是纳米材料，具有独特的纳米多孔网络结构。

它们在不同的领域具有广泛的应用前景。

1. 二氧化硅气凝胶：二氧化硅气凝胶（SiO2气凝胶）是一种以纳米二氧化硅颗粒相互聚集构成的纳米多孔网络结构材料。

它们具有低密度、高比表面积、良好的隔热性、隔音性、非线性光学性质、过滤与催化性质等特点。

二氧化硅气凝胶的主要制备方法是通过溶胶凝胶法制备SiO2凝胶，然后干燥得到气凝胶。

溶胶凝胶法制备的二氧化硅气凝胶受到制备条件（如水量、温度）的影响，其性能会有所不同。

二氧化硅气凝胶广泛应用于建筑、电子、环保等领域。

2. 氧化铝气凝胶：氧化铝气凝胶（Al2O3气凝胶）是一种以纳米氧化铝颗粒相互聚集构成的纳米多孔网络结构材料。

它们具有高强度、高硬度、高热稳定性、良好的电绝缘性等特点。

氧化铝气凝胶的主要制备方法是通过溶胶凝胶法制备Al2O3凝胶，然后干燥得到气凝胶。

氧化铝气凝胶广泛应用于航空航天、汽车、电子、化工等领域。

3. 氧化锆气凝胶：氧化锆气凝胶（ZrO2气凝胶）是一种以纳米氧化锆颗粒相互聚集构成的纳米多孔网络结构材料。

它们具有高强度、高硬度、高热稳定性、良好的化学稳定性等特点。

氧化锆气凝胶的主要制备方法是通过溶胶凝胶法制备ZrO2凝胶，然后干燥得到气凝胶。

氧化锆气凝胶广泛应用于航空航天、陶瓷、电子、医疗等领域。

4. 碳气凝胶：碳气凝胶（C气凝胶）是一种以纳米碳颗粒相互聚集构成的纳米多孔网络结构材料。

它们具有高比表面积、高孔容、良好的导电性、热稳定性、化学稳定性等特点。

碳气凝胶的主要制备方法是通过溶胶凝胶法制备C凝胶，然后干燥得到气凝胶。

碳气凝胶广泛应用于能源、环保、化工、催化等领域。

总之，二氧化硅气凝胶、氧化铝气凝胶、氧化锆气凝胶和碳气凝胶都具有独特的性能和广泛的应用前景，这些性能和应用领域随着制备条件和应用需求的不同而有所差异。

二氧化锆陶瓷的制备及性能分析二氧化锆陶瓷（ZrO2）是一种重要的结构材料，具有高温稳定性、优异的机械性能和优良的化学稳定性，因此在许多应用领域具有广泛的应用前景，如热障涂层、高温结构材料、生物医学材料等。

本文将介绍二氧化锆陶瓷的制备方法以及其性能分析。

二氧化锆陶瓷的制备方法主要包括固相反应法、水热法和溶胶-凝胶法等。

固相反应法是最常用的方法之一，其步骤主要包括将适当比例的锆粉和稳定剂混合、研磨混合均匀之后，在高温（约1300-1600℃）下烧结获得锆粉颗粒之间的结合，形成致密的二氧化锆陶瓷。

水热法则是通过在高温高压的水环境下，将锆盐溶解于水中，经过一系列的化学反应形成二氧化锆的纳米粒子，并在特定的条件下，通过后续的热处理制备得到二氧化锆陶瓷。

溶胶-凝胶法是一种常用的制备纳米颗粒的方法，通过将锆酸醋酸盐等无机盐溶解于溶剂中，得到溶胶，然后通过控制其凝胶过程形成凝胶，最后经过热处理获得二氧化锆陶瓷。

二氧化锆陶瓷的性能分析主要包括物理性能、力学性能和化学性能等。

物理性能主要包括晶体结构和晶型、晶粒大小和分布、密度等。

力学性能主要包括抗压强度、弹性模量和硬度等。

化学性能主要包括化学稳定性和生物相容性等。

在物理性能方面，二氧化锆陶瓷具有良好的热稳定性和机械稳定性，其晶体结构为立方相或四方相，晶粒通常在纳米级别，有利于提高材料的力学性能和化学稳定性。

在力学性能方面，二氧化锆陶瓷具有高抗压强度和硬度，其抗压强度通常在1000-2000MPa之间，硬度在8-12GPa之间。

这使得它适用于各种高强度和高温环境下的应用。

在化学性能方面，二氧化锆陶瓷具有较好的化学稳定性和生物相容性，能够在酸碱环境和生物体内保持稳定。

这使得它在生物医学领域有着广泛的应用，如人工关节、骨修复材料等。

综上所述，二氧化锆陶瓷具有优异的物理性能、力学性能和化学性能，制备方法多样，可以通过调控工艺参数和添加适宜的添加剂来改善其性能。

随着科学技术的进步，二氧化锆陶瓷在材料科学和工程领域的应用前景将更加广阔。

氧化锆陶瓷的制备及性能测试实验方案1.实验原理氧化锆陶瓷是先进陶瓷的一种，具有硬度大、强度高、耐磨性好的优越特点，已广泛运用于国民经济的多个领域，是陶瓷研究中的热点。

在常压下纯ZrO2共有三种晶态：单斜氧化锆（m-ZrO2）、四方氧化锆（t-ZrO2）和立方氧化锆（c-ZrO2），三种晶型存在于不同的温度范围，并可以相互转化。

为了使氧化锆陶瓷具有更加优良的性能，使晶型在一定温度保持稳定，常常需要添加不同类型的稳定剂。

本次实验添加的稳定剂为氧化钇（Y2O3），含量为3 mol %（5.3 wt %），增加氧化锆陶瓷的韧性。

由于氧化锆陶瓷的烧结温度较高，我们可以添加一定的氧化剂，与ZrO2形成固溶体或添加剂参与颗粒的重排，来降低氧化锆陶瓷的烧结温度，同时在烧结过程有利于颗粒生长的细化，改变陶瓷微观结构，使氧化锆陶瓷具有更好的综合性能。

2.实验药品：氧化锆、氧化钇、氧化锌、氧化钙、氧化镁、氧化铝、聚乙烯醇等。

3.主要实验设备：电子天平、球磨机、干燥箱、干压成型机、高温烧结炉、XRD分析仪、分析天平、洛氏硬度计、材料试验机等。

4.实验内容(1)配料：用电子天平称取粉末氧化锆451.0克（90.2 wt %）、氧化钇26.5克（5.3 wt %）、氧化锌5.0克（1.0 wt %）、氧化钙5.0克（1.0 wt %）、氧化镁5.0克（1.0 wt %）、氧化铝2.5克（0.5 wt %）、聚乙烯醇5.0克（1.0 wt %）。

(2)混合：把原料加入球磨罐，按料：球：水=1:2:0.8的比例往球磨罐中加入磨球1000克、水400克，盖好球磨罐塞子。

(3)球磨：把球磨罐放在球磨机上球磨12h。

(4)干燥：把球磨好的原料放在100°C干燥箱中干燥6h。

(5)过筛造粒：将干燥好的原料过筛并进行造粒。

(6)干压成型：在成型机中于一定压力下压制成坯体，得到多个同种形状的陶瓷坯体。

(7)烧结：把陶瓷坯体放在高温炉中进行常压烧结，在1350°C温度下保温2h,升温速率10°C/min。

陶瓷作为一种具有优良特性的口腔修复材料，随着时间的推移，陶瓷制品如热压铸陶瓷、氧化铝陶瓷、氧化锆陶瓷等陆续问世。

为克服陶瓷材料的易碎性，一般采用纤维增韧、晶须和晶粒韧化、相变增韧等工艺。

最近几年，随着纳米技术的发展，国外学者发现将纳米级颗粒引入微米级陶瓷基体中，能起到很好地强化补韧作用。

牙科氧化锆是一种以氧化锆为主的牙科材料，它具有较好的机械性能。

它可以通过不同方式与多种类型的陶瓷基体进行复合。

陶瓷基体是由陶瓷基质、氧化锆和金属氧化物等材料在一定温度下经混合反应而形成的多孔结构材料。

因此，其具有良好的综合性能，如耐磨性、力学性能、机械强度等。

而在一定条件下，可以通过降低陶瓷基材与氧化Ze 之间的反应活性、降低氧化锆浓度以及对氧化锆相容性等方法来达到对其进行复合改性研究。

然而，由于牙科氧化锆与传统瓷片相比具有低密度和高硬度及抗磨性等特性，因此其对复合陶瓷基质形成也提出了更多要求。

鉴于这种情况，本文在牙科氧化锆与陶瓷基体之间引入了一些其他材料可以起到良好的复合改性作用并且解决了其不足之处，如提高陶瓷基体内形成化学稳定层所需的各种元素和微量元素。

由于氧化锆在较高的硬度和耐磨性方面的优良性能，使其被广泛应用于陶瓷工业。

然而，由于纳米复合陶瓷本身材料组成和结构不够均匀，因此在处理过程中需要对表面活性进行改性设计。

Zhou 等以ZrO 2为活性原料，通过热还原、酸还原和水热法合成了单粒子多孔纳米复合陶瓷。

在进行此制备时，可以将TiO 2热还原为二氧化锆和Ru 纳米颗粒；然后将氧化锆酸洗并以酸清洗过的TiO 2颗粒磨成细粉以进行水热法制备多孔纳米氧化锆粒子，然后再用pH 值=6和pH=7的氢氧溶液浸酸以制得多孔二氧化锆基复合材料。

Ming 等将ZrO 2和二氧化锆混合作为原料和酸洗处理而制得单层ZrO 2、二氧化锆基复合陶瓷，结果表明制备过程中加入酸洗过程可以有效地减少单层复合陶瓷中CrO2与CrO 3的量，并降低MgO –二氧化锆复合件的硬度。

sio2纳米材料的制备方法及优缺点二氧化硅（SiO2）纳米材料的制备方法有多种，包括物理法、化学法、沉淀法、溶胶凝胶法、微乳液法等。

1. 物理法：此方法主要利用高能球磨机或超声气流粉碎机对SiO2聚集体进行多级粉碎，最终获得产品。

优点在于生产工艺简单、生产量大、生产过程易于控制。

然而，物理法对原料要求较高，且随着粒度减小，颗粒因表面能增大而团聚，难以进一步缩小粉体颗粒粒径。

2. 化学法：包括气相法、沉淀法、溶胶-凝胶法、离子体交换法和微乳液法等。

其中，气相法以四氯化硅等为原料，通过高温或紫外线照射等方法使原料气化并发生化学反应生成SiO2纳米颗粒。

优点在于粒度均匀、粒径小且成球形，产品纯度高，表面羟基少。

缺点在于所用设备要求较高，所用原料贵，成品价格高。

3. 沉淀法：以硅酸钠和无机酸为原料，通过调节溶液的pH值使硅酸盐离子发生沉淀，再经过滤、干燥和热处理等步骤得到SiO2纳米颗粒。

优点在于工艺简单、原料来源广泛。

缺点在于难以控制粒径大小和形状，产物的分散性也较差。

4. 溶胶凝胶法：以硅酸酯为原料，通过水解和聚合反应形成透明的溶胶，再经过浓缩、陈化、干燥和热处理等步骤得到SiO2纳米颗粒。

优点在于可控制颗粒大小和形状，产物纯度高。

缺点在于生产过程中需要使用大量有机溶剂，且反应条件较为苛刻。

5. 微乳液法：利用两种互不相溶的溶剂在表面活性剂的作用下形成微乳液，在微乳液的油相中通过控制反应条件制备出SiO2纳米颗粒。

优点在于可控制颗粒大小和形状，产物纯度高。

缺点在于需要使用大量有机溶剂，且制备过程较为复杂。

以上是二氧化硅（SiO2）纳米材料的几种制备方法及优缺点，可以根据实际需求选择合适的方法进行制备。

纳米氧化锆的制备及其应用纳米氧化锆，是一种新型的无机材料，由于其优异的物理性质和化学性质，被广泛应用于领域。

一、纳米氧化锆的制备方法1. 热处理法：该方法是将锆盐溶于水中，然后加热至奈米级氧化物。

热处理法具有简单、效率高、方便的优点，但在一定程度上，过高的温度会导致纳米氧化锆的粒度增大。

2. 水热法：将锆盐和水混合物进行高温、高压水热反应，可以得到纳米氧化锆。

该方法具有反应时间短、操作简单的特点，是一种优良的制备方法。

3. 溶胶-凝胶法：溶胶-凝胶法主要是将金属盐和水混合，形成溶胶，然后通过加热或干燥，形成凝胶，最终制备出纳米氧化锆。

此方法精度高，但操作复杂。

二、纳米氧化锆的应用1. 催化剂：由于其高比表面积和优异的催化活性，纳米氧化锆被广泛应用于多种催化反应中。

比如：环氧化反应、氧化还原反应、酸碱催化等。

2. 电子学领域：纳米氧化锆在电子学领域的应用非常广泛。

比如：制备氧化锆薄膜可以用于电容器、电声元件、光尺电极和太阳电池等领域。

3. 生物医学领域：纳米氧化锆在医学中的应用越来越广泛，如制备新型纳米药物、制备生物传感器等。

4. 涂层材料：纳米氧化锆作为涂层材料，由于其高硬度和耐磨损性，可应用于航空、汽车、电子等领域。

5. 纳米氧化锆超级电容器：将纳米氧化锆导入超级电容器中，可以大幅度提高其存储能力和功率，极大地扩展了超级电容器的应用范围。

三、纳米氧化锆的未来展望随着技术的不断发展和研究的深入，纳米氧化锆越来越多地应用于各种领域中。

未来，纳米氧化锆制备技术将会得到更好的改进和发展，纳米氧化锆的高性能和多功能将使其应用范围得到极大的扩大。

总之，纳米氧化锆制备方法千差万别，应用范围广泛，未来的研究和发展前景广阔，相信随着技术的发展和研究的深入，纳米氧化锆将在更多的领域得到广泛的应用。

二氧化锆陶瓷的制备及性能分析特种陶瓷综合论文院（部、中心）材料科学与工程学院姓名 x x x 学号 xxx 专业材料科学与工程班级 xx课程名称特种陶瓷材料综合论文设计题目名称氧化锆陶瓷的制备及性能分析起止时间成绩指导教师xxx大学教务处制目录一、氧化锆的基本性质及应用 (3)1.1氧化锆的基本性质 (3)1.2氧化锆的应用 (3)二、氧化锆粉料的制备 (4)2.1常用微粉 (4)2.2 超细粉制备 (4)三、氧化锆陶瓷的成型 (6)3.1 热压铸成型 (6)3.2 干压成型 (6)3.3 等静压成型 (8)3.4注浆成型 (8)3.5流延成型 (8)3.6凝胶注模成型 (9)四、氧化锆陶瓷的烧结 (9)4.1 真空烧结炉 (10)4.2实验室烧结炉............................ 错误!未定义书签。

五、氧化锆陶瓷的性能测试 (1)5.1体积密度、吸水率和气孔率的测定 (1)5.2 抗压强度的测定 (2)5.3 三点抗弯强度 (2)5.4 SEM 测试分析 (2)一、氧化锆的基本性质及应用1.1氧化锆的基本性质 氧化锆是自然界中以斜锆石存在的一种矿物，是一种耐高温、耐磨损、耐腐蚀的无机非金属材料。

它的熔点高达2700摄氏度。

白色重质无定形粉末，无臭、无味。

溶于2份硫酸和1份水的混合液中，微溶于盐酸和硝酸，慢溶于氢氟酸，几乎不溶于水。

有刺激性。

相对密度5.85。

熔点 2680℃。

沸点4300℃。

硬度次于金刚石[1]。

能带间隙大约为5-7eV 。

一般常含有少量的氧化铪。

化学性质不活泼，且高熔点、高电阻率、高折射率和低热膨胀系数的性质，使它成为重要的耐高温材料、陶瓷绝缘材料和陶瓷遮光剂。

纯的ZrO 2在常压下共有三种晶型：从低温到高温一次为单斜相、四方相、和立方相。

氧化锆晶型转变如下：[2] 221170℃2370℃t 2950℃m ZrO ZrO c ZrO --- 1.2氧化锆的应用主要用于压电陶瓷制品、日用陶瓷、耐火材料及贵重金属熔炼用的锆砖、锆管、坩埚等。

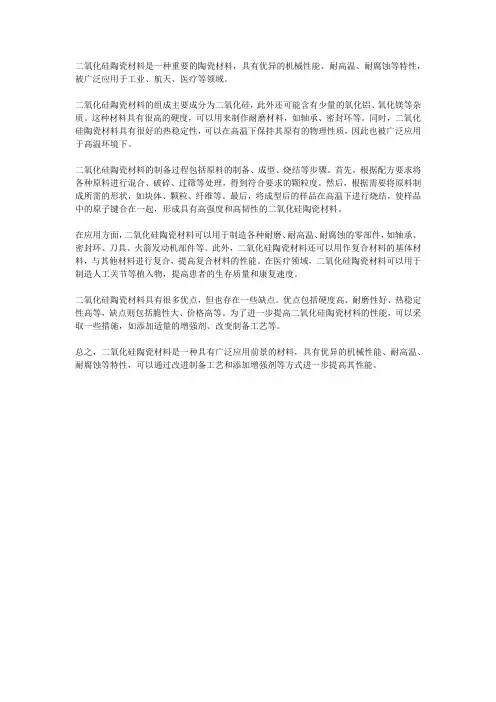

二氧化硅陶瓷材料是一种重要的陶瓷材料，具有优异的机械性能、耐高温、耐腐蚀等特性，被广泛应用于工业、航天、医疗等领域。

二氧化硅陶瓷材料的组成主要成分为二氧化硅，此外还可能含有少量的氧化铝、氧化镁等杂质。

这种材料具有很高的硬度，可以用来制作耐磨材料，如轴承、密封环等。

同时，二氧化硅陶瓷材料具有很好的热稳定性，可以在高温下保持其原有的物理性质，因此也被广泛应用于高温环境下。

二氧化硅陶瓷材料的制备过程包括原料的制备、成型、烧结等步骤。

首先，根据配方要求将各种原料进行混合、破碎、过筛等处理，得到符合要求的颗粒度。

然后，根据需要将原料制成所需的形状，如块体、颗粒、纤维等。

最后，将成型后的样品在高温下进行烧结，使样品中的原子键合在一起，形成具有高强度和高韧性的二氧化硅陶瓷材料。

在应用方面，二氧化硅陶瓷材料可以用于制造各种耐磨、耐高温、耐腐蚀的零部件，如轴承、密封环、刀具、火箭发动机部件等。

此外，二氧化硅陶瓷材料还可以用作复合材料的基体材料，与其他材料进行复合，提高复合材料的性能。

在医疗领域，二氧化硅陶瓷材料可以用于制造人工关节等植入物，提高患者的生存质量和康复速度。

二氧化硅陶瓷材料具有很多优点，但也存在一些缺点。

优点包括硬度高、耐磨性好、热稳定性高等，缺点则包括脆性大、价格高等。

为了进一步提高二氧化硅陶瓷材料的性能，可以采取一些措施，如添加适量的增强剂、改变制备工艺等。

总之，二氧化硅陶瓷材料是一种具有广泛应用前景的材料，具有优异的机械性能、耐高温、耐腐蚀等特性，可以通过改进制备工艺和添加增强剂等方式进一步提高其性能。

ＯＣＣＵＰＡＴＩＯＮ2012 0942案例C ASES纳米氧化锆陶瓷的制备王利利　郝灵波纳米氧化锆现已广泛用于牙科烤瓷牙、功能陶瓷、高温光学组件等领域。

随着纳米科技的不断发展，纳米氧化锆的研制掀起热潮。

纳米氧化锆陶瓷的研制主要包括纳米粉体的制备、素坯成型、烧结等几个方面。

一、纳米氧化锆陶瓷粉体制备采用化学共沉淀法，在超声波作用下制备纳米ZrO 2粉体，用氧化钇作为稳定剂。

用化学共沉淀法制备粉体，任何时候都有可能产生团聚，甚至产生硬团聚，将对烧结后陶瓷的力学性能有严重影响。

无水乙醇做反应溶剂，在超声波作用下，避免了硬团聚的形成，从而制备出粒径小、没有硬团聚的纳米粉体。

1.实验原材料和设备（1）原材料：分析纯氧氯化锆（ZrOCl 2•8H 2O）、三氧化二钇（Y 2O 3）、浓硝酸（HNO 3）、浓氨水（NH 3•H 2O）、无水乙醇（CH 3CH 2OH）、甲苯（C 6H 5OH 3）。

（2）设备及仪器：79-I型磁力加热搅拌器、SX2-4-10型马弗炉、702-3型电热干燥箱、液压机、高温烧结炉、分液漏斗、烧杯、抽滤瓶、真空泵。

2.纳米氧化锆粉体制备过程用化学共沉淀法生产纳米氧化锆粉体的工艺流程见图1。

氧氯化锆、硝酸钇溶液滴加氨水和无水乙醇混合液沉淀洗涤干燥煅烧ZrO 2（Y 2O 3）粉体 图1具体实验步骤：（1）首先配制硝酸钇溶液。

在浓硝酸溶液中，加入1.75g 三氧化二钇，用磁力加热搅拌器加热并搅拌，形成Y(NO 3)3溶液并逐渐结晶。

（2）再把ZrOCl 2•8H 2O和Y（NO 3）3结晶按成分配比（ZrOCl 2•8H 2O　79g），一起溶于无水乙醇并加热，配成混合溶液，然后经过过滤去除杂质。

（3）把混合溶液装到分液漏斗中，然后滴入稍过量的浓氨水、无水乙醇溶液中，均匀搅拌，pH值保持在8.5，在50kHz超声波的作用下进行反应，强力搅拌器搅拌直到反应结束。

（4）把所得到的沉淀物进行减压过滤，并用无水乙醇反复洗涤三次，脱水。

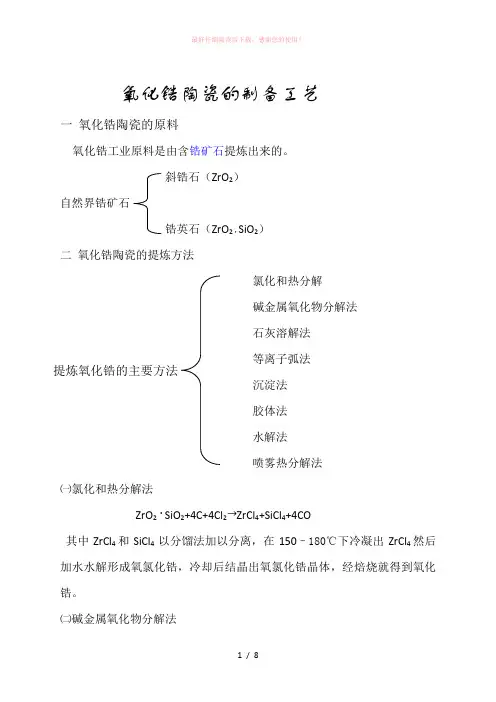

氧化锆陶瓷的制备工艺一氧化锆陶瓷的原料氧化锆工业原料是由含锆矿石提炼出来的。

斜锆石（ZrO2）自然界锆矿石锆英石（ZrO2·SiO2）二氧化锆陶瓷的提炼方法氯化和热分解碱金属氧化物分解法石灰溶解法等离子弧法提炼氧化锆的主要方法沉淀法胶体法水解法喷雾热分解法㈠氯化和热分解法ZrO2SiO2+4C+4Cl2ZrCl4+SiCl4+4CO其中ZrCl4和SiCl4 以分馏法加以分离，在150–180℃下冷凝出ZrCl4然后加水水解形成氧氯化锆，冷却后结晶出氧氯化锆晶体，经焙烧就得到氧化锆。

㈡碱金属氧化物分解法ZrO 2SiO 2+NaOH →Na 2ZrO 3 +Na 2SiO 4+H 2O ZrO 2SiO 2+Na 2CO 3→Na 2ZrSiO 3+CO 2 ZrO 2SiO 2+Na 2C03→Na 2ZrO 3+Na 2Si03+CO 2①反应后用水溶解，滤去Na 2Si03；②Na 2Zr03 → 水合氢氧化物 → 用硫酸进行钝化 →Zr 5O 8(SO 4)2·x H 20→ 氧化锆粉㈢石灰熔融法CaO+ZrO 2·SiO 2→ZrO 2+CaSiO 3 焙烧后用盐酸浸出除去CaSiO3 ㈣等离子弧法锆英石砂（ZrO 2∙SiO 2） ㈤沉淀法焙烧氨 水 调整 PH值用水水解ZrO2SiO2注入高温等离子弧中熔化并离解凝固后SiO 2粘在ZrO 2结晶表面 用液体NaOH 煮沸可除SiO 2ZrO 2 和 硅酸铀 氧化锆 洗 涤沉淀法是在羧基氯化锆等水溶性锆盐与稳定剂盐的混合水溶液中加入氨水等碱性类物质，以获得氢氧化物共沉淀的方法。

将共沉淀物干燥后一般得到的是胶态非晶体，经500—700℃左右焙烧而制成ZrO 2粉末。

㈥胶体法胶体法是合成粉体中各种前驱体在溶胶状态下混合均匀，而后固体从溶胶中析出的方法。

溶胶法① 溶胶—凝胶技术 ② 溶胶—沉淀法金属氧化物或氢氧化物的溶胶 胶体沉淀剂（在锆盐溶液中加有机化合物）凝 胶氧化物㈦水解法①醇盐水解法：将有机溶液中混合着锆和稳定剂的醇盐，进行加水分解的①溶胶—凝胶法②溶胶—沉淀法干 燥转 化焙 烧 在碱中共沉淀由有机化合物构成的凝胶中 分散金属氢氧化物复合体焙 烧清除添加剂ZrO 2粉末方法。

氧化锆陶瓷材料的制备及性能研究氧化锆是一种重要的陶瓷材料，在医疗、电子、航空航天等领域有广泛的应用。

其高强度、高硬度、高温稳定性和抗腐蚀性等特点，使其对于高要求的工业和科技设备的制造具有重要的价值。

因此，研究氧化锆陶瓷材料的制备及性能对于推动相关领域的发展和促进技术进步具有重要的意义。

一、氧化锆陶瓷材料的制备方法目前，氧化锆陶瓷材料的制备方法主要有热压法、压注成型法和凝胶注模成型法等。

其中，热压法是一种传统的制备方法，通过高温高压下使氧化锆颗粒熔接形成致密的坯体，然后再进行加工形成成品。

这种制备方法具有操作简单、适用范围广的特点，但是制备成本较高，且制备过程中容易产生大量气体和污染物。

相比之下，压注成型法和凝胶注模成型法则具有更好的制备效果。

压注成型法可以通过注入高压水流将氧化锆浆料加工成所需形状，然后进行高温烧结以形成致密的氧化锆陶瓷材料。

这种方法制备出的氧化锆陶瓷材料具有高精度和高密实性。

凝胶注模成型法则是一种将氧化锆浆料注入高精度模具中，再进行高温烧结制备的方法。

这种方法可以制备出极细颗粒的氧化锆陶瓷材料，并且具有良好的空气渗透性和强度。

二、氧化锆陶瓷材料的性能研究氧化锆陶瓷材料具有一系列独特的特性，包括高硬度、高强度、高韧性、高温稳定性、生物相容性等，使其具有广泛的应用前景。

下面我们从硬度、韧性和生物相容性三个方面来详细讨论氧化锆陶瓷材料的性能。

1.硬度氧化锆陶瓷材料具有非常高的硬度，这使得它在高速运动部件、摩擦部件、磨料等领域具有广泛应用。

早期的主要应用是高压磨削和磨光领域，但目前已广泛用于高速切削、切割、磨削和抛光等领域。

氧化锆颗粒磨粒尺度小、硬度大、自磨率低、无铁质杂质、无结疤、无金属元素等优点使得它在超精密加工领域具有广泛应用前景。

2.韧性除了硬度之外，氧化锆陶瓷材料同时具有较高的韧性。

通过改变其组分、添加适当的添加剂或通过改变烧结温度、时间等工艺参数，可以调控氧化锆陶瓷材料的韧性。

氧化锆和二氧化硅的反应摘要：一、氧化锆和二氧化硅的反应背景二、氧化锆和二氧化硅反应的化学方程式三、反应条件及其影响四、氧化锆和二氧化硅反应的应用五、环保与可持续发展角度的分析正文：氧化锆和二氧化硅的反应在材料科学、陶瓷工业等领域具有重要的研究价值。

这种反应可以生成硅酸锆，具有高硬度、高熔点和良好的化学稳定性，因此在工业上具有广泛的应用。

本文将从氧化锆和二氧化硅反应的背景、化学方程式、反应条件及其影响、应用以及环保与可持续发展角度进行分析。

一、氧化锆和二氧化硅的反应背景氧化锆和二氧化硅的反应最早出现在19世纪末，当时科学家们研究了氧化锆与二氧化硅在高温下发生的反应。

随着科学技术的不断发展，这种反应在材料科学和陶瓷工业领域的应用越来越受到关注。

氧化锆和二氧化硅反应生成的硅酸锆，具有高硬度、高熔点和良好的化学稳定性，使其在工业上具有广泛的应用。

二、氧化锆和二氧化硅反应的化学方程式氧化锆和二氧化硅反应的化学方程式为：ZrO2 + SiO2 → ZrSiO4其中，ZrO2代表氧化锆，SiO2代表二氧化硅，ZrSiO4代表硅酸锆。

三、反应条件及其影响氧化锆和二氧化硅反应主要发生在高温条件下，通常在1200-1600摄氏度之间。

反应温度对产物硅酸锆的性能有一定影响，如熔点、硬度等。

此外，反应气氛也会影响反应的进行，一般在氧化性气氛中反应较为完全。

四、氧化锆和二氧化硅反应的应用氧化锆和二氧化硅反应在工业上具有广泛的应用，主要表现在以下几个方面：1.陶瓷材料：硅酸锆具有良好的高温稳定性，可用作陶瓷材料的高温助剂，提高陶瓷制品的力学性能和耐高温性能。

2.催化剂：硅酸锆具有较高的酸性，可作为催化剂和催化剂载体，应用于石油化工、环保等领域。

3.电子元器件：硅酸锆具有高熔点、高硬度等优点，可用于制作电子元器件的封装材料。

4.光学材料：硅酸锆具有良好的光学性能，可用于制作光学元件。

五、环保与可持续发展角度的分析从环保角度来看，氧化锆和二氧化硅反应过程中产生的副产物对环境有一定影响。
