医疗设备中开关电源的隔离和应用

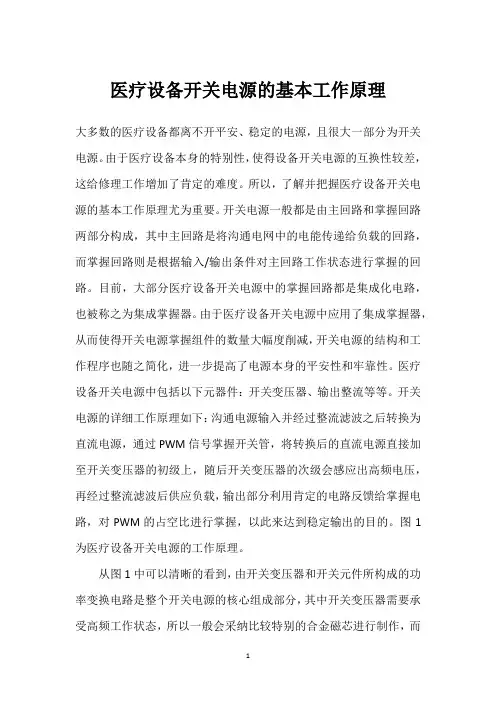

医疗设备开关电源的基本工作原理大多数的医疗设备都离不开平安、稳定的电源，且很大一部分为开关电源。

由于医疗设备本身的特别性，使得设备开关电源的互换性较差，这给修理工作增加了肯定的难度。

所以，了解并把握医疗设备开关电源的基本工作原理尤为重要。

开关电源一般都是由主回路和掌握回路两部分构成，其中主回路是将沟通电网中的电能传递给负载的回路，而掌握回路则是根据输入/输出条件对主回路工作状态进行掌握的回路。

目前，大部分医疗设备开关电源中的掌握回路都是集成化电路，也被称之为集成掌握器。

由于医疗设备开关电源中应用了集成掌握器，从而使得开关电源掌握组件的数量大幅度削减，开关电源的结构和工作程序也随之简化，进一步提高了电源本身的平安性和牢靠性。

医疗设备开关电源中包括以下元器件：开关变压器、输出整流等等。

开关电源的详细工作原理如下：沟通电源输入并经过整流滤波之后转换为直流电源，通过PWM信号掌握开关管，将转换后的直流电源直接加至开关变压器的初级上，随后开关变压器的次级会感应出高频电压，再经过整流滤波后供应负载，输出部分利用肯定的电路反馈给掌握电路，对PWM的占空比进行掌握，以此来达到稳定输出的目的。

图1为医疗设备开关电源的工作原理。

从图1中可以清晰的看到，由开关变压器和开关元件所构成的功率变换电路是整个开关电源的核心组成部分，其中开关变压器需要承受高频工作状态，所以一般会采纳比较特别的合金磁芯进行制作，而开关元件则分为两大类，一类是自动激发式开关元件，另一类是被动式开关元件。

开关电源的掌握方式有以下三种：脉宽调制、脉频调制以及混合调制，图1中给出的是最为常见的脉宽调制。

利用相应的调制组件可以对脉冲的宽度和频率进行掌握，从而为整个电路供应矩形脉冲序列。

医疗设备的种类相对比较多，并且医疗设备开关电源的电路样式也均不相同，但是这些开关电源的工作原理却是相通的，并且主要结构也特别相像，大体上可将开关电源的回路分为三个部分，即整流电路、线路滤波器、浪涌电流抑制电路。

开关电源使用范围开关电源是一种将电能转换为稳定输出电流的电子设备，广泛应用于各个领域。

它具有体积小、效率高、稳定性好等优点，因此在许多电子设备中都得到了广泛的应用。

下面将从不同的角度介绍开关电源的使用范围。

1. 电子产品开关电源广泛应用于各类电子产品中，如电视、电脑、手机、路由器等。

这些产品通常需要稳定的直流电源供电，开关电源能够将交流电转换为稳定的直流电，满足这些电子产品的工作需求。

同时，开关电源还能提供不同的输出电压和电流，以适应不同电子产品的需求。

2. 工业设备在工业领域，各种设备和机器都需要稳定的电源供电。

开关电源能够稳定地将电能转换为直流电，为这些设备提供可靠的电源支持。

例如，数控机床、自动化生产线、变频器等工业设备都需要开关电源来提供稳定的电源。

3. 通信设备在通信领域，开关电源也是不可或缺的。

无论是移动通信基站、数据中心还是通信设备，都需要稳定的电源供应。

开关电源能够提供高效、稳定的电源，确保通信设备的正常运行。

同时，开关电源还具有过载保护、短路保护等功能，能够保护通信设备的安全运行。

4. 医疗设备医疗设备对电源的要求非常严格，需要高效、稳定、可靠的电源供应。

开关电源能够满足这些要求，为医疗设备提供稳定的电源支持。

例如，医用X射线机、心电图仪、监护仪等医疗设备都需要开关电源来提供电源。

5. 汽车电子随着汽车电子技术的发展，越来越多的电子设备应用于汽车中。

而这些电子设备需要可靠的电源供应。

开关电源能够将汽车电池提供的电能转换为稳定的直流电，为汽车电子设备提供稳定的电源。

例如，汽车音响、导航系统、行车记录仪等都需要开关电源来提供电源支持。

6. 太阳能系统太阳能系统是利用太阳能发电的系统，需要将太阳能转换为可用的电能。

而开关电源能够将太阳能转换为稳定的直流电，为太阳能系统提供电源支持。

开关电源还能实现最大功率点跟踪，提高太阳能系统的发电效率。

开关电源的使用范围非常广泛，涵盖了电子产品、工业设备、通信设备、医疗设备、汽车电子、太阳能系统等多个领域。

开关电源在生产生活中的典型应用开关电源是一种能够将电能从输入端高效地转换到输出端的电源设备。

由于其高效性、稳定性和小体积等特点，开关电源在生产和生活的各个领域都有广泛的应用。

以下是开关电源在生产生活中的一些典型应用：1.计算机和信息技术设备开关电源广泛用于计算机、服务器、网络设备以及各种信息技术设备中。

它们能够提供稳定的直流电源，确保这些设备正常运行。

由于开关电源具有高效、小体积的特点，逐渐取代了传统的线性电源，成为现代信息技术设备的主要电源模块。

2.通信设备在通信基站、无线电设备和卫星通信系统中，开关电源也是至关重要的组成部分。

其高效率和快速响应的特性使得通信设备能够在不同工作环境和负载条件下保持稳定的电源输出，确保通信系统的正常运行。

3.医疗设备医疗领域广泛使用开关电源，包括医用X射线机、核磁共振仪、超声波设备等。

这些设备对电源的稳定性和可靠性要求极高，开关电源能够满足这些严格的要求，确保医疗设备的安全运行。

4.工业自动化在工业生产中，各种自动化设备和控制系统通常需要可靠的电源支持。

开关电源不仅能够提供稳定的电源，还能适应不同的工作环境和电源负载，因此在工业自动化中得到广泛应用，如机床、自动化生产线等。

5.家用电器家庭中的各种电器设备，如电视机、电脑、冰箱、洗衣机等，也普遍采用开关电源。

开关电源具有体积小、效率高的优点，适用于家用电器对于电源模块体积和能效的要求。

6.电动工具电动工具，如电钻、电锯、充电式电动车等，需要高效的电源来提供驱动动力。

开关电源可以满足这些设备对于瞬态响应和高功率密度的需求，确保电动工具在工作时能够获得稳定的电源输出。

7.电动交通工具随着电动交通工具的普及，开关电源也广泛用于电动汽车、电动自行车、电动滑板车等交通工具中。

其高效率和轻量化的特点使得电动交通工具在有限的电池容量下能够获得更长的续航里程。

8.能源存储系统随着可再生能源的不断发展，能源存储系统的需求逐渐增加。

医疗仪器EMC测试主要问题及整改方法摘要：医疗器械的使用在我国已经有了近二十年的历史，随着我国医疗体制改革的不断深化，越来越多的医疗器械在市场上得到了广泛应用。

与此同时，越来越多的医疗器械相关技术被研发出来，但是在使用过程中，也会出现一些问题，如电磁兼容问题等。

医疗仪器电磁兼容测试是产品质量检测中最为重要的一个环节，如何对其进行正确的电磁兼容测试并对其整改，是一个值得大家重视并思考的问题。

本文将就医疗仪器电磁兼容性测试中常见的问题及整改方法进行阐述。

关键词：医疗器械；电磁兼容性；问题引言：医疗器械电磁兼容性（EMC）是指医疗器械在正常使用情况下不会对周边的设备、人员和环境造成电磁骚扰的能力。

电磁兼容问题主要是由设备的内部电路设计和外部辐射发射两部分组成。

医疗仪器的电磁兼容性是一个系统工程，需要从系统的角度考虑，结合具体设备，综合分析其产生电磁骚扰的原因，对其采取相应的措施进行整改。

本文将从医疗仪器 EMC测试过程中出现的问题入手，阐述相应整改措施和方法。

1.医疗仪器EMC测试主要问题分析1.1电源问题电源的电磁兼容性（EMC）是通过电源与电网之间的电磁兼容性来实现的，电源是传导发射最重要的来源之一，因此在医疗仪器设计中，电源的设计是重点。

常见的问题包括：（1）由于电源本身具有高电压、高电流和高工频电压，使得医疗仪器所处的环境比较恶劣，这就使得电源在传导发射方面存在着很大问题。

（2）由于医疗仪器经常处于较高频率下工作，而这会使得电源本身产生很大的谐波干扰，并且这种谐波对医疗仪器上的电路和系统具有一定的影响。

（3）由于医疗仪器使用时间长了，而电源开关次数却不多，这样会使开关器件上产生很多高频电流，从而产生较大的瞬态干扰[1]。

1.2接地问题接地问题是医疗仪器设计中最关键的部分，它直接关系到医疗仪器能否正常工作。

接地问题主要包括以下几方面：（1）如果医疗仪器的接地不良，会使电流在接地点产生环流，使电流分布不均匀，会引起电磁干扰。

隔离电源方案隔离电源方案1. 引言在电子设备的设计和应用中，隔离电源是一种重要的电源方案。

隔离电源具有将输入电源和输出电路完全隔离的特性，可以提供更高的安全性和可靠性。

本文将介绍隔离电源的工作原理和常见的实现方式，并探讨其在不同应用领域的优势和具体设计要点。

2. 隔离电源的工作原理隔离电源通过使用变压器将输入电源和输出电路进行物理隔离，从而实现输入和输出之间的电气隔离。

其主要工作原理如下：1. 输入侧变压器：隔离电源的输入侧通过变压器将输入电压变换为合适的电压，并且在变压器中通过绝缘层实现输入和输出之间的电气隔离。

变压器还可以提供电源交流信号的相位变换功能。

2. 输出侧整流和滤波：隔离电源的输出侧通常需要进行整流和滤波处理，将交流信号转换为稳定的直流电压。

这可以通过整流桥和滤波电容来实现。

3. 输出侧稳压和保护：隔离电源的输出侧还需要进行稳压和保护的处理，以确保输出电压在设定范围内稳定，并且可以对过载、短路等异常情况进行保护。

3. 隔离电源的实现方式隔离电源可以通过多种方式来实现，下面介绍几种常见的实现方式：1. 离线开关电源：这种方式是一种常见的隔离电源实现方式，通过离线开关电源的工作原理，实现输入和输出之间的电气隔离。

离线开关电源具有高效率、稳定性好等特点，广泛应用于计算机、通信设备等领域。

2. 直流-直流隔离电源：这种方式将输入直流电源转换为另一个输出直流电源，通过变压器的物理隔离实现输入和输出之间的电气隔离。

这种方案常见于工业控制、充电器等领域。

3. 带有光耦隔离的电源：在一些对安全性要求较高的场合，可以采用带有光耦隔离的电源方案。

光耦隔离可以通过光电转换器实现输入和输出之间的电气隔离，具有较高的抗干扰性和安全性。

4. 隔离电源的应用领域隔离电源广泛应用于各个领域，以下是几个常见的应用领域：1. 工业控制：在工业控制系统中，由于环境复杂、噪声干扰较大等特点，使用隔离电源可以有效提高系统的稳定性和抗干扰性。

开关电源隔离方案随着科技的发展，电子设备在我们的生活中扮演着越来越重要的角色。

而为了保证电子设备的正常运行，稳定可靠的电源供应是至关重要的。

在电源供应中，开关电源被广泛应用于各种电子设备中。

然而，由于市电的不稳定性以及电气安全问题，开关电源隔离方案的设计变得尤为重要。

开关电源隔离方案是为了解决开关电源在使用过程中可能出现的问题而提出的一种解决方案。

开关电源隔离方案的主要目的是隔离输入电源与输出电源，以达到保护电子设备和人身安全的目的。

开关电源隔离方案可以有效地提高电气安全性。

由于市电的不稳定性，可能存在电压过高或过低的情况，这会对电子设备造成伤害甚至损坏。

而通过使用开关电源隔离方案，可以将输入电源与输出电源隔离开来，有效地保护电子设备免受市电波动的影响。

开关电源隔离方案还可以提高电源的稳定性。

开关电源隔离方案中一般会加入稳压电路，通过对输入电源进行稳压处理，使得输出电源的稳定性得到提高。

这对于一些对电源要求较高的设备来说尤为重要，比如一些精密仪器、医疗设备等。

开关电源隔离方案还可以提供电气隔离功能。

在一些特殊环境下，比如工业场所，可能存在电气噪声、浪涌电流等问题，这些问题可能对电子设备造成干扰或损坏。

而通过使用开关电源隔离方案，可以将输入电源与输出电源进行隔离，从而有效地减少电气噪声的干扰，保护电子设备的正常运行。

开关电源隔离方案还可以提高电源的效率。

在传统的电源设计中，常常会出现能量的损耗，导致电源效率低下。

而通过使用开关电源隔离方案，可以通过优化电源的结构和控制方式，提高电源的转换效率，减少能量的损耗，从而节约能源。

开关电源隔离方案在电子设备中具有重要的作用。

它可以提高电气安全性，保护电子设备免受市电波动的影响；提高电源的稳定性，保障设备的正常运行；提供电气隔离功能，减少电气噪声的干扰；提高电源的效率，节约能源。

因此，开关电源隔离方案的设计和应用在电子设备中具有重要的意义，可以提升设备的可靠性和稳定性，为我们的生活和工作带来更多的便利与安全。

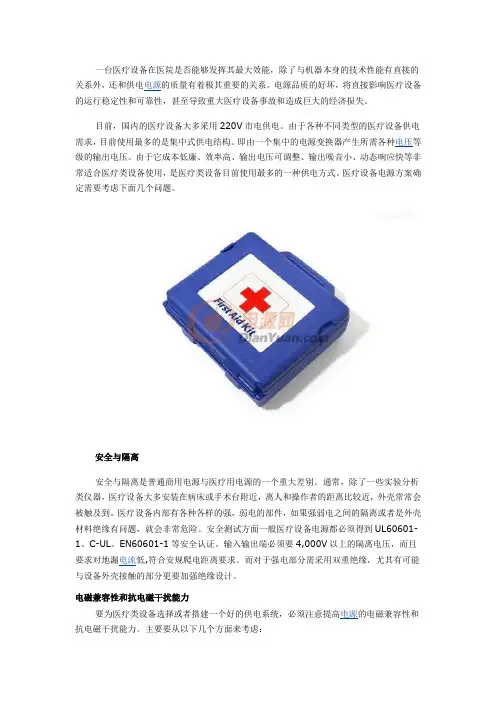

一台医疗设备在医院是否能够发挥其最大效能，除了与机器本身的技术性能有直接的关系外，还和供电电源的质量有着极其重要的关系。

电源品质的好坏，将直接影响医疗设备的运行稳定性和可靠性，甚至导致重大医疗设备事故和造成巨大的经济损失。

目前，国内的医疗设备大多采用220V市电供电。

由于各种不同类型的医疗设备供电需求，目前使用最多的是集中式供电结构。

即由一个集中的电源变换器产生所需各种电压等级的输出电压。

由于它成本低廉、效率高、输出电压可调整、输出噪音小、动态响应快等非常适合医疗类设备使用，是医疗类设备目前使用最多的一种供电方式。

医疗设备电源方案确定需要考虑下面几个问题。

安全与隔离安全与隔离是普通商用电源与医疗用电源的一个重大差别。

通常，除了一些实验分析类仪器，医疗设备大多安装在病床或手术台附近，离人和操作者的距离比较近，外壳常常会被触及到。

医疗设备内部有各种各样的强，弱电的部件，如果强弱电之间的隔离或者是外壳材料绝缘有问题，就会非常危险。

安全测试方面一般医疗设备电源都必须得到UL60601-1、C-UL、EN60601-1等安全认证。

输入输出端必须要4,000V以上的隔离电压，而且要求对地漏电流低,符合安规爬电距离要求。

而对于强电部分需采用双重绝缘，尤其有可能与设备外壳接触的部分更要加强绝缘设计。

电磁兼容性和抗电磁干扰能力要为医疗类设备选择或者搭建一个好的供电系统，必须注意提高电源的电磁兼容性和抗电磁干扰能力。

主要要从以下几个方面来考虑：设计。

PCB的设计和布局，一般的电源中都会包含一些高频信号，PCB上的任何印制线都可以起到天线的作用，印制线的长度和宽度都会影响其阻抗和感抗，从而影响频率响应，及时通过直流信号的印制线也会从临近的印制线耦合到射频信号并引起电路的问题。

所以医疗类电源必须选择大品牌，具有很强研发实力的公司的产品，这些产品在设计和生产工艺方面都能保证良好的品质。

屏蔽。

为了抑制开关电源产生的辐射，消除电磁干扰对医疗设备内其他电子设备的影响，最好的办法就是对电源的磁场进行屏蔽，然后将整个屏蔽罩与医疗设备的机壳或地连为一体，这是个事半功倍的办法。

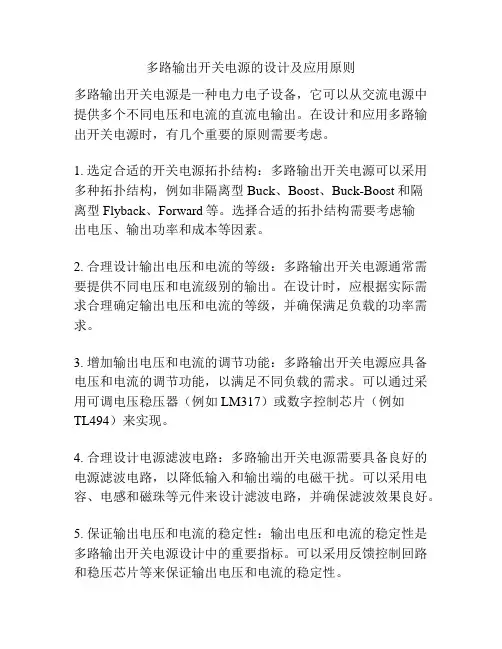

多路输出开关电源的设计及应用原则多路输出开关电源是一种电力电子设备，它可以从交流电源中提供多个不同电压和电流的直流电输出。

在设计和应用多路输出开关电源时，有几个重要的原则需要考虑。

1. 选定合适的开关电源拓扑结构：多路输出开关电源可以采用多种拓扑结构，例如非隔离型Buck、Boost、Buck-Boost和隔离型Flyback、Forward等。

选择合适的拓扑结构需要考虑输出电压、输出功率和成本等因素。

2. 合理设计输出电压和电流的等级：多路输出开关电源通常需要提供不同电压和电流级别的输出。

在设计时，应根据实际需求合理确定输出电压和电流的等级，并确保满足负载的功率需求。

3. 增加输出电压和电流的调节功能：多路输出开关电源应具备电压和电流的调节功能，以满足不同负载的需求。

可以通过采用可调电压稳压器（例如LM317）或数字控制芯片（例如TL494）来实现。

4. 合理设计电源滤波电路：多路输出开关电源需要具备良好的电源滤波电路，以降低输入和输出端的电磁干扰。

可以采用电容、电感和磁珠等元件来设计滤波电路，并确保滤波效果良好。

5. 保证输出电压和电流的稳定性：输出电压和电流的稳定性是多路输出开关电源设计中的重要指标。

可以采用反馈控制回路和稳压芯片等来保证输出电压和电流的稳定性。

多路输出开关电源的应用范围广泛，常见应用包括：1. 电子设备：多路输出开关电源可以为电子设备提供不同电压和电流的直流电源，例如计算机、通信设备、工业自动化设备等。

2. 医疗设备：多路输出开关电源可以为医疗设备提供稳定、可靠的电源，例如医用仪器、电子监护设备等。

3. 光电设备：多路输出开关电源可以为光电设备提供适合的电压和电流，例如LED照明、激光器、光纤通信设备等。

4. 电源适配器：多路输出开关电源可以用作电源适配器，为各种便携电子设备充电，例如手机、平板电脑、笔记本电脑等。

需要注意的是，在使用多路输出开关电源时，应确保正确安装和连接，避免电气安全问题。

24v开关电源的用途一、什么是24v开关电源24v开关电源是一种常用的直流电源，它可以将交流电转换为稳定的直流电，输出电压为24伏特。

它通常由变压器、桥式整流器、滤波器和稳压器等组成，具有高效率、高稳定性和低噪声等优点。

二、24v开关电源的应用领域1. 工业自动化控制系统：在工业自动化控制系统中，24v开关电源可以为PLC、DCS等设备提供稳定的直流电源，确保设备正常运行，并且可以防止因为供电不稳定而导致设备损坏或者数据丢失等问题。

2. 通信设备：在通信设备中，24v开关电源可以为路由器、交换机、网络终端等设备提供稳定的直流电源，确保网络正常运行，并且可以保障数据传输的安全性和可靠性。

3. 家庭智能家居系统：在智能家居系统中，24v开关电源可以为智能门锁、智能摄像头等设备提供稳定的直流电源，确保设备正常运行，并且可以实现远程监控和控制功能。

4. LED照明系统：在LED照明系统中，24v开关电源可以为LED灯提供稳定的直流电源，确保灯具正常工作，并且可以实现调光、变色等功能。

5. 医疗设备：在医疗设备中，24v开关电源可以为呼吸机、心电图仪等设备提供稳定的直流电源，确保设备正常运行，并且可以保障患者的生命安全。

三、24v开关电源的优点1. 高效率：24v开关电源采用了高效率的开关转换技术，能够将输入功率转化为输出功率的比例最大化，从而减少能量损耗和发热。

2. 高稳定性：24v开关电源内置了稳压器和过载保护等功能模块，能够自动调节输出电压和输出电流，在负载变化或者输入电压波动时也能够保持输出稳定。

3. 低噪声：24v开关电源采用了高频振荡技术，工作时产生的噪声比传统线性电源要低得多。

4. 小体积：由于采用了高频振荡技术和小型化元器件，24v开关电源的体积相对于传统线性电源要小得多。

四、24v开关电源的选型和使用注意事项1. 选型：在选择24v开关电源时，需要根据具体的应用场景和需求来确定输出功率、输入电压范围、工作温度范围等参数，同时还需要考虑产品质量、可靠性和安全性等因素。

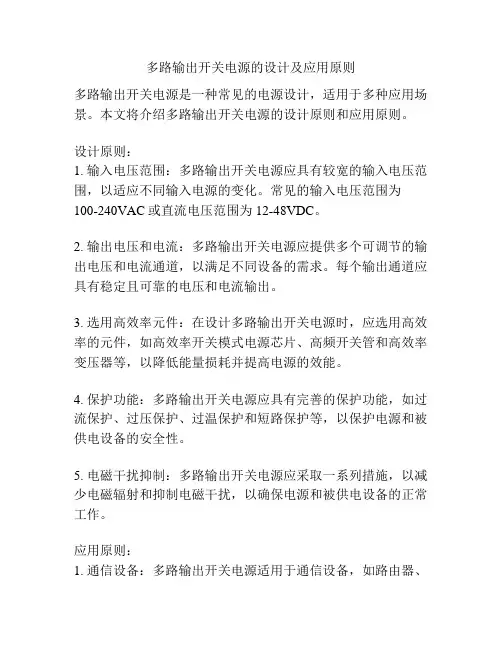

多路输出开关电源的设计及应用原则多路输出开关电源是一种常见的电源设计，适用于多种应用场景。

本文将介绍多路输出开关电源的设计原则和应用原则。

设计原则：1. 输入电压范围：多路输出开关电源应具有较宽的输入电压范围，以适应不同输入电源的变化。

常见的输入电压范围为100-240VAC或直流电压范围为12-48VDC。

2. 输出电压和电流：多路输出开关电源应提供多个可调节的输出电压和电流通道，以满足不同设备的需求。

每个输出通道应具有稳定且可靠的电压和电流输出。

3. 选用高效率元件：在设计多路输出开关电源时，应选用高效率的元件，如高效率开关模式电源芯片、高频开关管和高效率变压器等，以降低能量损耗并提高电源的效能。

4. 保护功能：多路输出开关电源应具有完善的保护功能，如过流保护、过压保护、过温保护和短路保护等，以保护电源和被供电设备的安全性。

5. 电磁干扰抑制：多路输出开关电源应采取一系列措施，以减少电磁辐射和抑制电磁干扰，以确保电源和被供电设备的正常工作。

应用原则：1. 通信设备：多路输出开关电源适用于通信设备，如路由器、交换机和无线设备等，以为这些设备提供稳定和可靠的电源。

2. 工业自动化设备：多路输出开关电源可用于工业自动化设备，如PLC系统、工业控制器和变频器等，以为这些设备提供稳定的供电。

3. 医疗设备：多路输出开关电源也常用于医疗设备，如医疗仪器、手术器械和检测设备等，以确保这些设备的安全性和稳定性。

4. LED照明：多路输出开关电源常用于LED照明系统，如LED灯带、LED灯具和LED显示屏等，以为这些照明设备提供高效和稳定的电源。

总之，多路输出开关电源是一种常用的电源设计，广泛应用于通信、工业、医疗和照明等领域。

在设计和应用过程中，需要遵循设计原则，并根据不同的应用需求进行选择和配置。

在设计多路输出开关电源时，还需要考虑以下几点：6. 冷却系统设计：多路输出开关电源在工作时会产生一定的热量，因此应设计合适的冷却系统，以确保电源能够在稳定的温度范围内工作。

直流开关电源的应用场景1.引言1.1 概述直流开关电源是一种常见的电源供应方式，其通过将输入的交流电转换为稳定的直流电来提供电力供应。

与传统的直流电源相比，直流开关电源具有体积小、高效率、稳定性好等优势，因此在各个领域都有广泛的应用场景。

在现代电子设备中，直流开关电源被广泛应用于通信、计算机、工业自动化等领域。

以通信领域为例，无线基站、通信终端设备等都需要稳定可靠的电源供应，而直流开关电源能够满足这些设备对电能的要求，提供高效、稳定的电源供应。

此外，在工业自动化领域，直流开关电源也扮演着重要的角色。

工业控制系统中的PLC、伺服驱动器等设备对电源的要求较高，而直流开关电源能够提供稳定的直流电以满足这些设备的工作需求。

同时，直流开关电源还可以配备多种保护功能，如过压保护、过流保护等，提高了设备的安全性和稳定性。

此外，直流开关电源还在科研、医疗等领域有广泛的应用。

在科研领域，一些实验设备对电源的质量要求较高，需要稳定可靠的电源供应，而直流开关电源能够满足这些要求。

在医疗设备中，如手术室监护仪、心电图仪等设备也需要稳定的电源供应，直流开关电源能够提供符合要求的电力。

综上所述，直流开关电源在通信、工业自动化、科研和医疗等领域都有其独特的应用场景。

随着技术的不断发展，直流开关电源的应用场景还将继续扩大，为各个领域的电源供应提供更加高效、稳定、可靠的解决方案。

1.2文章结构文章结构:引言部分旨在对直流开关电源的应用场景进行深入的探讨和分析。

本文将分为三个主要部分进行论述。

首先，将对直流开关电源的概述进行介绍，包括其定义、原理和特点。

其次，将重点关注直流开关电源在不同领域的具体应用场景，包括工业控制、通信系统、医疗设备和军事领域等。

最后，在结论部分将对文章进行总结，并对直流开关电源未来的发展进行展望。

在正文部分，我们将详细探讨直流开关电源在各个领域的应用场景。

首先，我们将介绍工业控制领域中直流开关电源的应用。

在现代工业控制系统中，直流开关电源被广泛应用于驱动各类工业设备和电子元件。

什么是开关电源？开关电源是一种常见的电源供应器件，广泛应用于各种电子设备中。

那么，什么是开关电源呢？本文将从不同的角度解释开关电源的定义、工作原理以及其优势。

一、开关电源的定义开关电源是一种能将交流电转化为直流电，通过开关元件对电流进行调控的电力装置。

它将电源电压转换为稳定的直流电压，为电子设备的正常工作提供电力支持。

开关电源常用于计算机、通信设备、工业自动化、医疗设备等领域。

二、开关电源的工作原理开关电源的工作原理主要分为两个阶段：蓄能阶段和输出阶段。

首先，在蓄能阶段，交流电源通过整流电路进行整流，得到大致的直流电压。

然后，通过开关管或开关二极管等进行开关操作，在短时间内将大致的直流电压转换为高频脉冲电压。

最后，通过滤波电路将高频脉冲电压转换为稳定的直流电压，供给电子设备使用。

三、开关电源的优势1. 高效性：开关电源具有高效能转换特性，能够将电能转化为电子设备所需的正确电压和电流，减少能源的损耗。

2. 稳定性：开关电源在电流和电压的输出方面具备较高的稳定性，能够提供稳定可靠的电力供应。

3. 尺寸小巧：相比传统的线性电源，开关电源具有体积小、重量轻的特点，占据空间少，适合集成在各种小型电子设备中。

4. 全能性：开关电源能够适应不同电压等级的输入，具有较强的适用范围和灵活性，适合应用于不同领域的电子设备。

四、开关电源的应用案例1. 通信设备：开关电源广泛应用于通信基站、路由器、交换机等通信设备中，可为这些设备提供稳定的电力供应。

2. 工业自动化：开关电源在工业自动化领域中常用于控制系统、传感器等设备的供电，为工业生产提供必要的电力保证。

3. 医疗设备：开关电源具备输出电压稳定、电磁兼容性好等特点，可以广泛应用于医疗设备中，确保医疗器械的正常运行和患者的安全。

4. 汽车电子：开关电源可以为汽车电子设备提供稳定的电力支持，包括车载导航系统、音响设备等，提升驾驶体验和安全性。

总结：开关电源作为一种重要的电源供应器件，具有高效性、稳定性、尺寸小巧和全能性等优势，并在通信设备、工业自动化、医疗设备和汽车电子等领域发挥重要作用。

新型开关电源典型电路设计与应用1. 引言在当今社会，电源技术的发展日新月异。

新型开关电源典型电路设计与应用正是其中的热门话题。

作为一种能够实现高效能转换的电源技术，开关电源在各行各业都有着广泛的应用。

本文将深入探讨新型开关电源的典型电路设计和应用，为读者呈现一个全面、深入、广泛且有价值的文章。

2. 新型开关电源的发展历程随着科学技术的不断进步，人们对于电源技术的要求越来越高。

传统的线性电源和开关电源相比，存在效率低、稳定性差等缺点。

新型开关电源应运而生。

从最初的设计概念到如今的成熟应用，新型开关电源经历了怎样的发展历程呢？为了更好地了解典型电路设计与应用，我们首先需要了解其发展历程。

3. 典型电路设计（1）Boost型开关电源Boost型开关电源是一种常见的升压式开关电源，在电子设备中有着广泛的应用。

其基本原理是通过开关管的控制，将输入的直流电压升高到所需的输出电压。

在实际应用中，Boost型开关电源的电路设计需要考虑电压、电流、功率等多个因素的匹配，以确保输出稳定、效率高。

（2）Buck型开关电源与Boost型相反，Buck型开关电源是一种降压式开关电源，常用于电子设备中对电压要求较高的场合。

其基本原理是通过开关管的控制，将输入的直流电压降低到所需的输出电压。

在电路设计中，需要考虑电流的保护、输出电压的稳定等因素。

（3）Flyback型开关电源与Boost和Buck型不同，Flyback型开关电源是一种变压器耦合式开关电源。

其特点是在输出端加入变压器来实现电压的变换。

在设计电路时，需要考虑变压器的参数匹配、绝缘等问题，以确保电路的正常工作。

4. 应用案例分析除了以上典型电路设计，新型开关电源在实际应用中还有很多不同的场景和案例。

电源适配器、LED驱动电源、手机充电器等。

这些都是开关电源的典型应用案例，通过对其设计和应用进行分析，可以更好地理解开关电源的特点和优势。

5. 总结与展望通过对新型开关电源典型电路设计与应用的深入探讨，我们不仅了解了其基本原理和发展历程，还对其应用案例有了全面的了解。

开关电源选型及应用开关电源是一种通过开关器件（如晶体管、MOS管）进行开关控制的电源，常用于电子设备中的电源供应和转换。

与传统的线性电源相比，开关电源具有体积小、效率高、稳定性好、适应性强等优点，在许多应用领域得到广泛应用。

一、开关电源的选型1. 输出功率：开关电源的输出功率需根据实际应用的负载功率来选取，一般要略大于负载标称功率，以保证电源的稳定工作。

2. 输入电压和输出电压：根据实际工作电压的要求来选取开关电源的输入和输出电压，一般有固定输出和可调输出两种类型可选。

3. 负载特性：根据负载的工作特性选择合适的开关电源，例如负载的稳定性、负载的变化范围等。

4. 环境温度：根据使用环境的温度范围来选择适合的开关电源。

5. 效率和可靠性：选择效率高、可靠性好的开关电源，以提高能源利用率和延长使用寿命。

6. 安全指标：选择符合国家标准和安全规定的开关电源，以确保使用过程中的安全性。

7. 其他特殊要求：根据特殊应用领域的需求，选择相应的特殊功能的开关电源，例如防水、防尘、防震等。

二、开关电源的应用1. 通信设备：开关电源广泛应用于各类通信设备中，如交换机、路由器、无线基站、通信终端等，提供稳定的电源供应。

2. 工业控制设备：工业控制设备对电源的要求较高，开关电源能够提供高效、可靠的电源，广泛应用于PLC、传感器、工控机等设备。

3. 家用电器：开关电源在家用电器中也有广泛应用，如电视机、电脑、音响等，能够提供高效、稳定的电源供应。

4. LED照明：开关电源能够提供稳定的电流和电压输出，适用于LED照明的驱动电源，如LED灯带、LED灯泡、LED显示屏等。

5. 医疗设备：医疗设备对电源的可靠性和稳定性要求较高，开关电源能够满足这些需求，如医疗监护设备、医疗成像设备等。

6. 汽车电子：开关电源也广泛应用于汽车电子设备中，如车载导航、车载音响等，提供稳定的电源供应。

7. 太阳能和风能转换：开关电源在太阳能和风能转换系统中起到关键作用，将不稳定的太阳能和风能转换成稳定的电源。

1000v转5v隔离开关电源电路隔离开关电源电路是一种用于将高电压转换为低电压的电路，常用于工业控制系统、通信设备、医疗设备和其他电子设备中。

主要功能是将输入的高电压信号进行隔离并降压转换成稳定的低电压输出，以保障电子设备的安全可靠运行。

在实际的电子设备中，经常需要将高压电源转换成低压电源，以供电子元件正常工作。

以1000V转5V的隔离开关电源电路为例，常见的应用场景包括工业自动化控制系统、光伏逆变器、工频变频器、电力电子设备等领域。

在这些应用中，通常需要将输入1000V的高电压信号转换成5V的低电压输出，同时对输入输出进行隔离，以确保电子设备的安全运行。

隔离开关电源电路通常由输入端、变压器、整流滤波器、开关变换器、输出端等组成。

其中，变压器通过变换输入输出的电压比例来实现电压转换，整流滤波器用于将交流信号转换成直流信号并滤除杂散波形，开关变换器则通过开关管的开关控制来调节输出电压，并通过变压器实现输入输出的隔离。

在1000V转5V的隔离开关电源电路中，变压器的工作原理是通过磁性耦合来实现输入输出端的电压转换和隔离。

变压器的输入端通常由主线圈和副线圈组成，通过输入端的电流产生磁场，再通过主线圈和副线圈之间的磁耦合来实现电压转换和隔离。

整流滤波器主要用于将输入信号中的交流成分转换成直流信号，并滤除杂散波形。

通常由电容、二极管等电子元件构成，可以有效滤除输入信号中的高频噪声和杂散波形，保证输出端的电压稳定。

开关变换器是隔离开关电源电路中的核心部件，通过对开关管的控制来实现电压的调节和稳定。

开关变换器通常由开关器件（如MOSFET）和控制电路组成，通过对开关管的开关频率、占空比等参数进行调节，可以实现输入1000V到输出5V的电压转换和稳定。

在设计隔离开关电源电路时，需要考虑输入输出的电压、电流、功率等参数，选取适合的变压器、整流滤波器、开关变换器等元件，并设计合适的控制电路。

同时需要考虑隔离开关电源电路的安全性、可靠性、效率等方面的要求，以确保电子设备的稳定运行。

新型开关电源典型电路设计应用新型开关电源是一种利用能量转换技术来实现高效率和高功率密度的电源。

相比传统的线性稳压电源，新型开关电源具备更高的转换效率、更小的尺寸和重量、更低的散热损耗等优势，因此在各种电子设备中广泛应用。

本文将从基本原理、典型电路设计和应用三个方面进行阐述。

一、基本原理新型开关电源的基本原理是通过将输入电压转换为高频脉冲信号，经过变压器变换后整流、滤波，最后得到所需的稳定电压输出。

具体来说，新型开关电源包括输入滤波电路、整流电路、能量存储电路和输出调整电路等组成。

输入滤波电路通常采用LC滤波网络，其作用是对输入电源中的高频杂波进行滤除，以保证输出电压的稳定性。

整流电路主要通过电子开关器件（如二极管、晶体管等）来将交流输入转换为直流输出。

整流器一般分为无控整流和可控整流两种类型，其中可控整流通过控制器件在导通与关断之间的状态变化，可以实现电压和电流的精确调节。

能量存储电路一般采用电感和电容两种元件来实现，其目的是将脉冲信号平滑为稳定的直流输出电压。

电感在开关关断时，会将电流积累存储，而在开关导通时释放能量；电容则通过存储电量来平滑输出电压。

输出调整电路主要包括稳压器和负载调节电路。

稳压器可以实现对输出电压的精确调节，常见的有线性稳压器和开关稳压器两种。

负载调节电路则用于保证负载变化时输出电压的稳定性。

二、典型电路设计1.基本反激式开关电源电路基本反激式开关电源电路是一种简单而常见的设计，其通过变压器的反激作用实现能量传递。

电路主要由变压器、功率开关管、二极管、电感、电容等元件组成。

其中功率开关管负责进行开关操作，变压器实现能量传递和电压变换，二极管进行整流，电感和电容实现能量存储和滤波。

这种电路设计简单，成本较低，适合低功率应用，如家庭电子产品、电视机、电脑等。

2.基于变换器的开关电源电路基于变换器的开关电源电路是一种高效率、高功率密度的设计，适用于高功率应用。

其中最常见的是单端开关变换器和双向开关变换器两种。

电子电气设备的电路隔离技术及运用摘要：电路隔离技术是电子电气设备中常用的一种安全保护手段，其用途包括电源隔离、信号隔离和数据隔离。

本文首先介绍了电路隔离技术的基本概念和分类，并分析了电路隔离的影响因素。

然后，探讨了电路隔离技术在电子电气设备中的应用，包括开关电源、模拟电路和数字电路等方面。

最后，阐述了电路隔离技术的创新与发展趋势。

关键词：电路隔离技术；电子电气设备；电源隔离；引言在电子电气设备中，为保证安全、稳定和可靠的运行，经常需要采用各种隔离技术进行电路隔离。

而电路隔离技术既可以实现电气参数之间的隔离，又可以提高系统的抗干扰能力，从而有效确保设备的安全和稳定性。

本文将对电路隔离技术的相关知识进行总结和归纳，以期为其在电子电气设备中的应用提供有效的指导和支持。

一、电路隔离技术概述1.1电路隔离的定义和分类电路隔离是指在电气设备中，将两个或多个电路之间用一种媒介物隔开，以避免它们之间的相互干扰和交流，从而提高系统的可靠性和安全性。

按照其功能特点，电路隔离技术可以分为电源隔离、信号隔离和数据隔离。

1.2电路隔离技术的原理和基本要求电路隔离技术的基本原理是利用隔离器件将输入电路与输出电路分离开来，主要包括光耦隔离、变压器隔离、磁耦合器隔离等方式。

同时，电路隔离技术在使用过程中还需要满足以下几点基本要求：隔离器件具有足够的绝缘强度和耐压能力，能够确保电路间的隔离效果。

隔离器件具有高精度和快速响应的特点，能够满足不同应用场景下的需求。

隔离器件能够适应不同的工作环境，并具有一定的抗干扰能力，能够有效避免电路受到外界因素的干扰。

1.3常见的电路隔离器件和应用场景常见的电路隔离器件包括光耦隔离器、变压器隔离器、磁耦合器隔离器等。

其中，光耦隔离器是应用最为广泛的一种隔离器件，其主要原理是利用LED（发光二极管）和光敏晶体管来实现输入与输出电路的隔离。

光耦隔离器具有响应速度快、精度高、绝缘性好等优点，在模拟量信号、数字量信号、开关电源等方面应用广泛。
