过程装备成套技术期末测试题及答案

过程装备制造与检测复习题（共5则）第一篇：过程装备制造与检测复习题绪论1.过程装备主要包括那些典型的设备机器？2.压力容器按设计压力如何分级？3.为利于安全、监督和管理，压力容器按工作条件如何分类？ 4简述单层卷焊式压力容器壳体的制造工艺流程。

5.简述化工设备制造工艺的主要特点。

6.简述压力容器制造的进展特点。

第1章过程设备制造的准备工序1.简述过程装备制造的装备工艺流程2.净化处理的作用及常用净化方法、特点3.机械矫形的方法有哪些？4.简述火焰矫形的原理和适用范围。

5.坯料展开的方法有哪些？6.不可展曲面的展开计算方法主要有哪些？7.号料过程应注意哪些问题？8.加工余量主要有哪些内容？9.在实际生产中经常划出零件展开图形的实际用料线和切割下料线，写出加工余量与实际用料线和切割下料线之间的关系。

10.下料时合理排料应注意哪些问题？11.机械切割的方法有哪些？12.热切割的方法主要有哪些？13.简述氧乙炔切割的条件和特点。

14.简述边缘加工的目的和主要方法。

15．名词解释：净化、矫形、划线、展开、号料（放样）、切割、等离子弧切割第2章成型加工工艺1.冷卷成型的概念及特点。

2.热卷成型的概念及特点。

3.利用对称三辊式卷板机卷制筒节时，直边产生的原因及其处理方法。

4.简述立式卷板机的特点。

5.简述利用对称三辊式卷板机加工单个筒节的制造工艺过程。

6.封头的成型方法主要有哪些？7.简述小直径封头（无拼焊缝封头）制造工艺过程。

8.简述大直径封头（有拼焊缝封头）制造工艺过程。

9.薄壁封头的冲压成型方法有哪些？10.封头冲压成型常见的工艺缺陷是什么？11.简述封头旋压成型的特点。

12.管子弯曲时易产生的缺陷是什么？13.管子冷弯曲的方法主要有哪些？14.选择冷弯管或热弯管主要考虑哪些因素？15.名词解释：中频加热弯管法第3章组装工艺1.名词解释：组装2.零件组对的任务是什么？3.设备制造中，过程设备组焊方面的主要技术要求是什么？4.组装单元的概念及划分组装单元的要求。

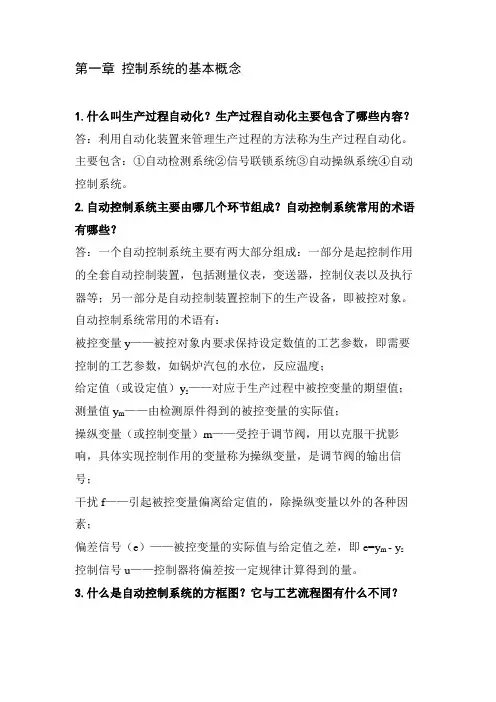

第一章控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

自动控制系统常用的术语有：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值y m——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m - y s 控制信号u——控制器将偏差按一定规律计算得到的量。

3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。

4.在自动控制系统中，什么是干扰作用？什么是控制作用？两者有什么关系？答：干扰作用是由干扰因素施加于被控对象并引起被控变量偏离给定值的作用；控制作用是由控制器或执行器作用于被控对象，通过改变操纵变量克服干扰作用，使被控变量保持在给定值，两者的相同之处在于都是施加于被控对象的作用，不同之处在于干扰作用是使被控变量偏离给定值，而控制作用是使被控变量接近给定值。

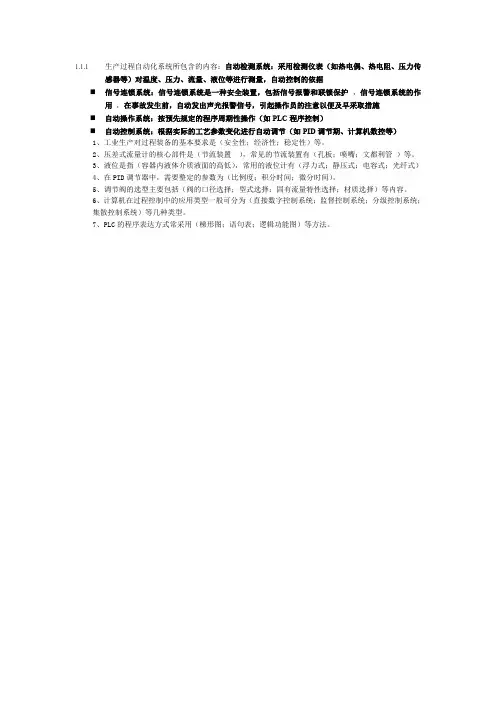

1.1.1生产过程自动化系统所包含的内容：自动检测系统：采用检测仪表（如热电偶、热电阻、压力传感器等）对温度、压力、流量、液位等进行测量，自动控制的依据⏹信号连锁系统：信号连锁系统是一种安全装置，包括信号报警和联锁保护，信号连锁系统的作用，在事故发生前，自动发出声光报警信号，引起操作员的注意以便及早采取措施⏹自动操作系统：按预先规定的程序周期性操作（如PLC程序控制）⏹自动控制系统：根据实际的工艺参数变化进行自动调节（如PID调节期、计算机数控等）1、工业生产对过程装备的基本要求是（安全性；经济性；稳定性）等。

2、压差式流量计的核心部件是（节流装置），常见的节流装置有（孔板；喷嘴；文都利管）等。

3、液位是指（容器内液体介质液面的高低），常用的液位计有（浮力式；静压式；电容式；光纤式）4、在PID调节器中，需要整定的参数为（比例度；积分时间；微分时间）。

5、调节阀的选型主要包括（阀的口径选择；型式选择；固有流量特性选择；材质选择）等内容。

6、计算机在过程控制中的应用类型一般可分为（直接数字控制系统；监督控制系统；分级控制系统；集散控制系统）等几种类型。

7、PLC的程序表达方式常采用（梯形图；语句表；逻辑功能图）等方法。

1、简单控制系统由（控制器）、（执行机构）、（被控对象）和（检测变送仪表）四个环节组成。

2、对象数学模型是指对象的（输入输出）特性，是对象在各输入量（控制量和检测变送量）作用下，其相应输出量（被控量）变化函数关系的数学表达式。

3、获取对象数学模型的方法参方法有：（机理法）和（测试法）。

4、气动执行器由（调节）机构和（执行）机构两部分组成，常用的辅助装置有（阀门）定位器和手轮机构。

5、流通能力Ｃ的定义是：调节阀全开，阀前后压差为（0.1Mp），流体重度为（1g/m3），每（小时）所通过的流体（系）数。

6、被调介质流过阀门的（相对）流量与阀门（相对）行程之间的关系称为调节阀的流量特性；若阀前后压差保持不变时，上述关系称为（理想流量）特性，实际使用中，阀门前后的压差总是变化的，此时上述关系为（工作流量）特性。

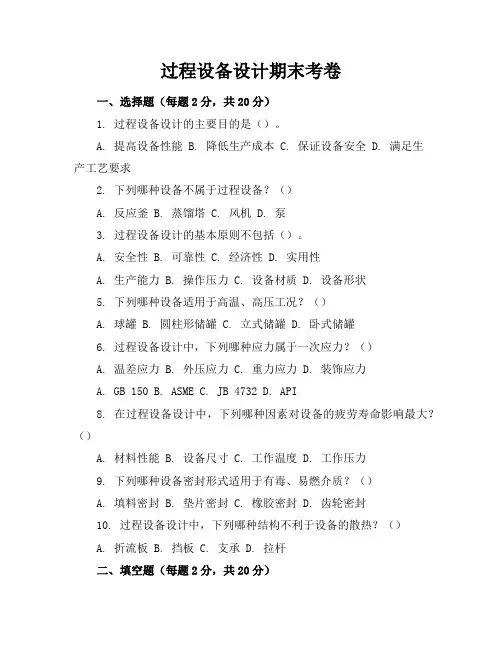

过程设备设计期末考卷一、选择题（每题2分，共20分）1. 过程设备设计的主要目的是（）。

A. 提高设备性能B. 降低生产成本C. 保证设备安全D. 满足生产工艺要求2. 下列哪种设备不属于过程设备？（）A. 反应釜B. 蒸馏塔C. 风机D. 泵3. 过程设备设计的基本原则不包括（）。

A. 安全性B. 可靠性C. 经济性D. 实用性A. 生产能力B. 操作压力C. 设备材质D. 设备形状5. 下列哪种设备适用于高温、高压工况？（）A. 球罐B. 圆柱形储罐C. 立式储罐D. 卧式储罐6. 过程设备设计中，下列哪种应力属于一次应力？（）A. 温差应力B. 外压应力C. 重力应力D. 装饰应力A. GB 150B. ASMEC. JB 4732D. API8. 在过程设备设计中，下列哪种因素对设备的疲劳寿命影响最大？（）A. 材料性能B. 设备尺寸C. 工作温度D. 工作压力9. 下列哪种设备密封形式适用于有毒、易燃介质？（）A. 填料密封B. 垫片密封C. 橡胶密封D. 齿轮密封10. 过程设备设计中，下列哪种结构不利于设备的散热？（）A. 折流板B. 挡板C. 支承D. 拉杆二、填空题（每题2分，共20分）1. 过程设备设计的主要内容包括：____、____、____、____和____。

2. 压力容器的设计压力分为三个等级：____、____和____。

3. 设备的公称直径是指____的直径。

4. 过程设备设计中，常用的焊接方法有：____、____、____和____。

5. 在设备设计中，为了保证设备的强度和稳定性，通常需要对____、____、____和____等部位进行加强。

6. 设备的腐蚀裕量应根据____、____和____等因素确定。

7. 过程设备设计中，常用的法兰标准有：____、____和____。

8. 设备的绝热层分为____、____和____三个等级。

9. 设备的抗震设计应考虑____、____和____等因素。

过程装备控制技术及应用试题一、选择题（每题2分，共20分）1、闭环控制系统是根据___________信号进行控制的。

A、被控量B、偏差C、扰动D、给定值2、DDZ-Ⅲ型仪表采用国际标准信号，现场传输信号是(4～20mADC )，控制联络信号为1～5VDC。

(A)0～10mADC；(B)4～20mADC；(C)1～5VDC；(D)1～10VDC。

3、对于PID调节器( I的作用是消除静态偏差、D的作用是减小动态偏差)。

(A)I的作用是减小动态偏差、D的作用是消除静态偏差；(B)I的作用是消除静态偏差、D的作用是消除动态偏差；(C)I的作用是消除动态偏差、D的作用是减小静态偏差；(D)I的作用是消除静态偏差、D的作用是减小动态偏差。

4、因为( 微分动作)对于干扰的反应是很灵敏的。

因此，它常用于温度的调节，一般不能用于压力、流量、液位的调节。

(A)比例动作；(B)积分动作；(C)微分动作；(D)比例积分。

5、调节系统中用临界比例带法整定参数的具体方法是( 先将Ti置最大，TD置最小，δP 置较大) 。

(A)先将Ti置最大，TD置最小，δP置较大；(B)先将Ti置最小，TD置最大，δP置较大；(C)先将Ti置最小，TD置最小，δP置较小；(D)先将Ti置最小，TD置最小，δP置较大。

6、调节对象在动态特性测试中，应用最多的一种典型输入信号是(阶跃函数)。

(A)阶跃函数；(B)加速度函数；(C)正弦函数；(D)指数函数。

7、霍尔压力变送器是利用霍尔效应把压力作用下的弹性元件位移信号转换成( 电动势)信号，来反应压力的变化。

(A)电流；(B)相位；(C)电动势；(D)以上都是8、要使PID调节器为比例规律，其积分时间Ti和微分时间TD应设置为( ∞、0 )。

(A)∞、∞；(B)∞、0；(C)0、0；(D)0、∞9、动态偏差是指调节过程中( 被调量与给定值)之间的最大偏差。

(A)被调量与调节量；(B)调节量与给定值；(C)被调量与给定值；(D)以上都不是10、需要知道对象的动态特性，才能进行参数整定的工程方法是___________。

压力容器设计综合知识要点第一部分总论填空8压力容器检验孔的最少数量：《容规》表3-6300mm＜Di≤500mm ：2个手孔;500mm＜Di≤1000mm ：1个人孔或 2个手孔（不能开设手孔）;Di>1000mm ：1个人孔或 2个手孔（不能开设手孔）。

9符合下列条件之一的压力容器可不开设检查孔：《容规》第46 条1) 筒体内径小于等于 300 mm 的压力容器。

2) 压力容器上设有可以拆卸的封头、盖板或其他能够开关的盖子，它的尺寸不小于所规定的检查孔尺寸。

3) 无腐蚀或轻微腐蚀，检查和清理的。

4) 制冷装置用压力容器。

5) 换热器。

11按《容规》规定，压力容器安全附件包括：安全阀、爆破片装置、紧急切断装置、压力表、液面计、测温仪表和快开门式压力容器的安全联锁装置。

《容规》第2 条选择2 《压力容器安全技术监察规程规定》规定下列容器中，（a）是反应容器；（b）是换热容器；（c）是分离容器；（d）是储存容器。

a）聚合釜b）烘缸c）干燥塔d）液化石油气储罐7 对充装LPG的球罐，计算物料质量m3时所用的物料密度ρ3应采用（d）下的液体密度。

a）常温b）操作温度c）最高设计温度d）最低设计温度说明：（！）介质为液化气体（含液化石油气）固定式压力容器ρ为设计温度下的密度；（2）介质为液化气体移动式压力容器为按介质为50℃时罐内留有8％气相空间及该设计温度下介质的密度确定。

8 容器内的压力若有可能小于大气压力，该容器又不能承受此负压条件时，容器上应装设（c）a）拱形防爆片b）正拱形防爆片c）防负压的泄放装置d）非直接式安全阀9无保冷设施的盛装液化气体的固定式压力容器设计压力应不低于( c )。

a) 气体工作压力 b) 夏季最高温度下的工作压力c) 50℃[wiki]饱和蒸汽压[/wiki]力（临界温度≥50℃）或最大充装量时50℃的气体压力(临界温度＜50℃）10固定式液化石油气储罐的设计压力应按不低于( b )℃时混合液化石油气组分的实际饱和蒸汽压来确定。

单项选择1. 在展开图中，有直线构成的曲线面中只有相邻两条线可构成一平面者才是A。

A .可展开的 B.不可展开的C .平面图 D.立体图2. 焊接接头高温区金属内部存在 C 。

A. 热应力B.残余拉应力C.残余压应力D.组织应力3.采用碱性低温焊条，焊接过热敏感性材料（不锈钢），适用A。

A.直流反接B.直流正接C.交流正接D.交流反接4. 机床导轨误差将引起刀刃与工件间的相对位移，导轨在水平面内的直线度误差 B 。

A.可以忽略B.不可以忽略C.需要计算D.关系不大5. 加工表面与非加工表面间有相互位置精度要求时，A做粗基准。

A.要以非加工表面B.要以加工表面C.要以其他表面D.要以主要表面6. 铜、铝、铸铁、不锈钢不宜用氧气切割主要是由于本身在氧气中的 D 。

A. 燃点高于其熔点及氧化物熔点低于于本身熔点的缘故。

B. 燃点低于其熔点及氧化物熔点低于于本身熔点的缘故。

C. 燃点低于其熔点及氧化物熔点高于本身熔点的缘故。

D. 燃点高于其熔点及氧化物熔点高于本身熔点的缘故。

7. 钢板在再结晶温度以上的弯卷为A。

A.热卷B.冷卷C.常温卷D. 高温卷8. 机械零件的机械加工质量，实际就是指表面质量；因为机械产品的工作性能，运行可靠性及寿命都与它 B 。

A. 有关B.无关C. 相同D.不同9. 卷板机在卷制钢板时如果板边与上、下辊中心线不平行产生的工艺缺陷为A。

A. 歪斜B.锥形C. 过弯D. 腰鼓形10. 金属浇铸的毛坯的机械强度 B 。

A.低于砂型浇铸的B. 优于砂型浇铸的C.与砂型浇铸的相同D. 与砂型浇铸的差别不大11. 焊接接头低温区金属内部存在 C 。

A. 热应力B.残余拉应力C. 残余压应力D.组织应力12. 钢板在再结晶温度以下的弯卷为 D 。

A. .高温卷B.冷卷C.常温卷D..热卷13. 机床导轨误差将引起刀刃与工件间的相对位移，导轨在垂直面内的直线度误差对加工精度影响很小，A。

A . 可以忽略 B.不可以忽略C . 需要计算 D.不需计算14. 球型、椭圆、折边锥型封头零件表面因不是曲线曲面，为 B 。

1.过程工业是以流程性物料为主要处理对象、完成上述各种过程或其中某些过程的工业生产之总称。

2.成套装备是为生产某些产品或完成一定任务所必需的整套设备，过程工业成套装备是过程工业生产用的主要机器、设备和各种辅助设备由管道连接起来组成的一个能完成特定工艺过程的一整套设备。

3.过程装备成套技术的主要任务是补充从产品开发、可行性研究、工艺设计、专用设备技术、定型机器设备选型、生产参数自动控制到装置安装、调试、投产全过程所需知识中其他专业课程没有涉及的知识，以拓宽知识面、开拓思路。

4.过程工业新产品开发的基本步骤：第一阶段的内容是商品信息研究和实验性研究。

第二阶段的内容包括小试和概念设计。

第三阶段包括模型试验、中试和基础设计等内容。

第四阶段的内容为工程设计和施工。

5.工艺过程开发程序⑴信息研究⑵实验性研究⑶第一次可行性研究⑷小试⑸概念设计⑹第二次可行性研究⑺模型试验⑻中试⑼基础设计⑽第三次可行性研究⑾工程设计⑿施工注：第二次可行性研究可以作为同有关部门签订合同的依据。

6.实验性研究第一是对工艺方法进行研究；第二是对工艺条件进行研究；第三是物料平衡、能量平衡和生产成本估算；第四是对原材料、半成品和产品的质量进行研究；第五是产品用途及应用产品质量的研究。

7.工艺路线选择⑴调查⑵分析⑶生产成本计算⑷评价⑸工艺路线的选择8.工艺设计的内容：原料和技术路线的选择；工艺流程设计；物料衡算；能量衡算；工艺设备设计与选型；车间布置设计；管道设计；非工艺设计项目的考虑；编制设计文件。

9.工艺设计的程序：初步设计和施工图设计两个阶段。

有时也分为初步设计、扩初设计和施工图设计三个阶段。

10.初步设计的设计文件⑴设计依据⑵设计指导思想⑶设计范围及工厂组成⑷建厂规模及建厂方案⑸主要原材料、燃料的规格⑹生产方法及工艺流程⑺工艺计算⑻厂址概况⑼公用工程及辅助工程⑽环境保护及综合利用⑾工厂的机械化和自动化水平⑿劳动安全与工业卫生⒀消防设施⒁工作制度及劳动定员⒂存在的问题及解决意见⒃附图、附件11.经济分析与评价：初步决策的依据通常是某个经济指标，最终的决策还必须考虑安全以及对环境和社会的影响等不能用金钱来定量表示的因素，这种决策过程常称为经济分析与评价。

填空1、过程工业新产品开发中，第一次可行性研究的根本目的是：通过对（技术）、（经济）和（环境）的评估，做出该产品是否值得继续开发的决定。

P92、第二次可行性研究，又称方案论证，可以估算工厂规模、投资费用、成本及经济效益等；要做出开发应该中止或继续的决定；可以作为同有关部门签订合同的依据。

P103、第三次可行性研究，又称方案审定，着重在工程投资和经济效益方面做出详细评价。

P114、（初步设计）是根据（中试结果）而进行的生产规模的全面设计，是工程研究的终结，也是开发研究成果的表现形式。

5、施工图设计为工程设计的一个阶段，这一阶段主要通过图纸，把设计者的意图和全部设计结果表达出来，作为施工制作的依据，它是设计和施工工作的桥梁。

6、工厂的总体布局要满足（生产）、（安全）和（发展）三个方面的要求。

7、工厂的公用工程通常包括（动力）、（给排水）、（采暖通风）、供电、制冷、办公及生活设施、交通道路及景观绿化等内容。

8、对大型石化装备的自动控制系统有三个基本要求，分别是（安全性）、（经济性）和（稳定性）。

9、经济分析与评价的基础是（投资估算）与（成本分析）。

10、固定资产投资方向调节税的两个序列分别是（基本建设序列）和（技术改造序列）。

11、流动资金等于（流动资产）减去（流动负债）。

12、工艺流程设计的基本原则是（先进）、高效、低耗、（环保）、（可持续发展）。

13、设备布置设计基本原则：满足工艺及流程要求、符合经济原则、符合安全生产要求、便于安装和维护、有良好的操作条件。

14、成组布置的塔，以外壁或（中心线）为基准排列，并设置联合平台。

15、反应设备主要有（搅拌反应器）、（固定床反应器）和（流化床反应器）三大类。

16、进行干燥设备选型时，应充分考虑（物料特性）、（对产品品质的要求）和（使用地环境及能源状况）。

17、设备安装的找正：设备支承的底面标高应以基础上的标高基准线为基准；设备的中心线位置应以基础上的中心划线为基准；立式设备的方位应以基础上的距离设备最近的中心划线为基准；立式设备的铅垂度应以设备两端部的测点为基准；卧式设备的水平度一般应以设备的中心线为基准。

过程装备控制技术及应用习题及参考答案过程装备控制技术及应用习题及参考答案第一章控制系统的基本概念1、什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？请问：利用自动化装置去管理生产过程的方法称作生产过程自动化。

主要涵盖：①自动检测系统②信号变压系统③自动压低系统④自动控制系统。

2、自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？请问：一个自动控制系统主要存有两大部分共同组成：一部分就是起至掌控促进作用的全套自动控制装置，包含测量仪表，变送器，掌控仪表以及执行器等；另一部分就是自动控制装置掌控下的生产设备，即为被控对象。

自动控制系统常用的术语存有：被控变量y――被控对象内建议维持预设数值的工艺参数，即为须要掌控的工艺参数，例如锅炉汽包的水位，反应温度；取值值（或设定值）ys――对应于生产过程中被控变量的期望值；测量值ym――由检测原件获得的被控变量的实际值；压低变量（或控制变量）m――THF1于调节阀，用来消除阻碍影响，具体内容同时实现掌控促进作用的变量称作压低变量，就是调节阀的输入信号；阻碍f――引发被控变量偏移取值值的，除压低变量以外的各种因素；偏差信号（e）――被控变量的实际值与取值值之差，即e=ym-ys掌控信号u――控制器将偏差按一定规律排序获得的量。

3、什么就是自动控制系统的方框图？它与工艺流程图存有什么相同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。

过程设备设计期末考卷及答案一、单选题（每题2分，共20分）1. 下列哪项不是过程设备设计的基本原则？（）A. 安全性原则B. 经济性原则C. 环保性原则D. 美观性原则A. 设备选型、设备布置、设备计算B. 设备选型、设备布置、设备制造C. 设备选型、设备制造、设备计算D. 设备布置、设备制造、设备计算3. 在过程设备设计中，设备布置的主要依据是什么？（）A. 设备的功能B. 设备的形状C. 设备的大小D. 设备的颜色4. 过程设备设计中，设备计算主要包括哪些内容？（）A. 设备选型、设备布置B. 设备负荷计算、设备材料选择C. 设备安装、设备调试D. 设备运行、设备维护5. 下列哪项不是过程设备设计的主要任务？（）A. 确定设备类型B. 确定设备数量C. 确定设备尺寸D. 确定设备颜色6. 过程设备设计的主要目的是什么？（）A. 提高生产效率B. 降低生产成本C. 确保生产安全7. 在过程设备设计中，设备选型的主要依据是什么？（）A. 设备的功能B. 设备的价格C. 设备的形状D. 设备的颜色8. 过程设备设计中，设备布置的主要目的是什么？（）A. 确保设备之间的合理间距B. 提高设备的运行效率C. 降低设备的维护成本9. 下列哪项不是过程设备设计的基本要求？（）A. 设备的可靠性B. 设备的经济性C. 设备的环保性D. 设备的美观性10. 在过程设备设计中，设备计算的主要目的是什么？（）A. 确定设备的最佳运行状态B. 降低设备的运行成本C. 确保设备的运行安全二、多选题（每题2分，共20分）1. 过程设备设计的基本原则包括哪些？（）A. 安全性原则B. 经济性原则C. 环保性原则D. 美观性原则2. 在过程设备设计中，设备布置的主要依据是什么？（）A. 设备的功能B. 设备的形状C. 设备的大小D. 设备的颜色3. 过程设备设计中，设备计算主要包括哪些内容？（）A. 设备选型、设备布置B. 设备负荷计算、设备材料选择C. 设备安装、设备调试D. 设备运行、设备维护4. 下列哪项不是过程设备设计的主要任务？（）A. 确定设备类型B. 确定设备数量C. 确定设备尺寸D. 确定设备颜色5. 过程设备设计的主要目的是什么？（）A. 提高生产效率B. 降低生产成本C. 确保生产安全6. 在过程设备设计中，设备选型的主要依据是什么？（）A. 设备的功能B. 设备的价格C. 设备的形状D. 设备的颜色7. 过程设备设计中，设备布置的主要目的是什么？（）A. 确保设备之间的合理间距B. 提高设备的运行效率C. 降低设备的维护成本8. 下列哪项不是过程设备设计的基本要求？（）A. 设备的可靠性B. 设备的经济性C. 设备的环保性D. 设备的美观性9. 在过程设备设计中，设备计算的主要目的是什么？（）A. 确定设备的最佳运行状态B. 降低设备的运行成本C. 确保设备的运行安全10. 下列哪项不是过程设备设计的基本步骤？（）A. 设备选型、设备布置、设备计算B. 设备选型、设备布置、设备制造C. 设备选型、设备制造、设备计算D. 设备布置、设备制造、设备计算三、判断题（每题2分，共20分）1. 过程设备设计的基本原则包括安全性原则、经济性原则、环保性原则和美观性原则。

一、选择填空1、闭环控制系统是根据___b________信号进行控制的。

A、被控量B、偏差C、扰动D、给定值2、被控对象在PI调节器作用下，当增加时，其动态偏差____减小 _______，静态偏差___增大_______。

A、增大B、减小C、不变3、被控对象干扰通道具有纯迟延，对系统控制质量____没影响____；控制通道T减小，对控制质量___有利 ____。

A 、有利 B、不利 C、没影响4、需要知道对象的动态特性，才能进行参数整定的工程方法是_____c______。

A、临界比例带法B、衰减曲线法C、响应曲线法D、广义频率法5、在控制过程中手／自动切换时的最基本要求是( 无扰动 )。

(A)手／自动可相互跟踪；(B)无扰动；(C)切换时的扰动量必须在规定范围内；(D)根据当时运行工况而定。

答案：B6、DDZ-Ⅲ型仪表采用国际标准信号，现场传输信号是(4～20mADC )，控制联络信号为1～5VDC。

(A)0～10mADC；(B)4～20mADC；(C)1～5VDC；(D)1～10VDC。

答案：B7、浮子式流量计的安装方式为( 垂直地面安装 )。

(A)垂直地面安装；(B)与地面成45°安装；(C)与地面成水平安装；(D)以上方式都可以安装。

答案：A8、对于PID调节器( I的作用是消除静态偏差、D的作用是减小动态偏差 )。

(A)I的作用是减小动态偏差、D的作用是消除静态偏差；(B)I的作用是消除静态偏差、D的作用是消除动态偏差；(C)I的作用是消除动态偏差、D的作用是减小静态偏差；(D)I的作用是消除静态偏差、D的作用是减小动态偏差。

答案：D9、电动执行机构伺服放大器的输出信号是( 0～90°转角 )。

(A)0～10mA；(B)4～20mA；(C)0～90°转角；(D)交流无触点开关。

答案：C10、DCS装置本身只是一个软件、硬件的组合体，只有经过 ( 软、硬件组态 )以后才能成为真正适用于生产过程的应用控制系统。

绪论1.过程装备主要包括那些典型的设备机器？2.压力容器按设计压力如何分级？3.为利于安全、监督和管理，压力容器按工作条件如何分类？4简述单层卷焊式压力容器壳体的制造工艺流程。

5.简述化工设备制造工艺的主要特点。

6.简述压力容器制造的进展特点。

第1章过程设备制造的准备工序1•简述过程装备制造的装备工艺流程2.净化处理的作用及常用净化方法、特点3.机械轿形的方法有哪些？4.简述火焰矫形的原理和适用范围。

5 •坯料展开的方法有哪些？6.不可展曲面的展开计算方法主要有哪些？7.号料过程应注意哪些问题？8.加工余量主要有哪些内容？9•在实际牛产小经常划出零件展开图形的实际用料线和切割下料线，写出加工余量与实际用料线和切割下料线之间的关系。

10.下料吋合理排料应注意哪些问题？□•机械切割的方法有哪些？12.热切割的方法主要有哪些？13.简述氧乙块切割的条件和特点。

14.简述边缘加工的冃的和主要方法。

15.名词解释：净化、矫形、划线、展开、号料（放样）、切割、等离子弧切割第2章成型加工工艺1 •冷卷成型的概念及特点。

2.热卷成型的概念及特点。

3.利用对称三辘式卷板机卷制筒节时，直边产牛的原因及其处理方法。

4.简述立式卷板机的特点。

5•简述利用对称三鶴式卷板机加工单个筒节的制造工艺过程。

6•封头的成型方法主要有哪些？7.简述小直径封头（无拼焊缝封头）制造工艺过程。

8•简述大直径封头（有拼焊缝封头）制造工艺过程。

9.薄壁封头的冲压成型方法有哪些？10•封头冲压成型常见的工艺缺陷是什么？11・简述封头旋压成型的特点。

12.管子弯曲吋易产牛的缺陷是什么？13.管子冷弯曲的方法主要有哪些？14•选择冷弯管或热弯管主耍考虑哪些因素？15•名词解释：屮频加热弯管法第3章组装工艺1•名词解释：组装2 •零件组对的任务是什么？3•设备制造屮，过程设备组焊方面的主要技术要求是什么？4 •组装单元的概念及划分组装单元的要求。

5.纵缝的组装机械主要有哪些？6.环缝的组装机械主耍有哪些？第4章焊接工艺I.GB150根据压力容器主要受压部分的焊接接头位置，对焊接接头如何分类及其对压力容器制造的实际作用。

补充：1、安全系统的基本特征：1、人的安全可靠性2、物的安全可靠性3、系统的安全可靠性4、制度规范管理科学培养教育到位2、危险性的分析方法：1、安全检查表法2、预先危险分析法3、故障类型影响及致命度分析4、可操作性研究5、事故树分析法6、事件数分析法7、道化学火灾爆炸危险指数评价法8、ICI蒙德火灾、爆炸、毒性指标评价法第四章1,压力容器的设计是否安全可靠，主要决定于设计中“材料的选择”“结构设计”和“壁厚的确定是否正确合理”。

2.选择压力容器的材料，应着重考虑材料的“机械性能”、“工艺性能”和“耐腐蚀性能”。

3.制造压力容器的材料，需要保证的主要是“强度指标бb”“塑性指标（延伸率δs和断面收缩率”和“韧性指标（冲击吸收功Akv）”。

4.结构安全设计的一些准则1结构不连续处应圆滑过渡2.引起应力集中或削弱强度的结构应相互错开，避免高应力迭加。

3.避免采用刚性过大的焊接结构和静不定结构5.压力容器常用的材料16MnR 15MnVR 0Cr18Ni9Ti 1Cr18Ni96.最小厚度的确定：主要是考虑在制造时满足焊接工艺对厚度的要求和保证几何尺寸的公差要求，还适当的考虑了制造和运输的刚度要求。

7.焊接缺陷一般认为是焊接缺陷的有：1气孔、2.夹渣3.白点4.焊接裂纹5.未焊透6.未熔合和7.形状不良（咬边、焊瘤、焊道外观不良）8.焊接裂纹1.冷裂纹产生的原因有三个;1、焊接应力2、焊接时由于快速冷却而产生淬硬组织，（它一方面造成相当大的应力，一方面又使焊接接头变脆，促使产生裂纹）；3、氢气造成焊接接头脆化。

热裂纹产生的原因是，拉应力通过晶界上的低熔晶体而造成。

措施：降低线能量，采用多层焊。

第五章压力容器安全附件1、压力容器安全附件包括:1.安全阀2.爆破片3.液位计4.压力表5.单向阀6.温度计7.紧急放空阀8.喷淋冷却装置、9、紧急切断装置10、防雷击装置2.压力容器的安全泄放量：指压力容器在超压时为保证它压力不再升高，在单位时间内所必须泄放的气量。

过程装备基础第三版期末复习题及答案一、积累与运用（20分）1．漂亮的书写能给人以美的享受。

请把下面这句话正确、规范、美观地抄写在方格内。

（2分）父母之快乐，就是天地间最了不起的爱。

--梁实秋2．下列加线的字注音有误的一项是（）（2分）A、犹豫chóu 癫狂tuí 宽大chuò 棉絮xùB、栅栏zhà 琐屑xiè 诞生dàn 濡湿rúC、冲洗shì 举箸zhù 渗漏guī 搀扶着chānD、祈祷dǎo 怂恿sǒng 数落shǔ 慈祥cí3．以下词语中存有四个错别字，划出出并在方格中废止。

（4分后）祸不单行非同小可羞愧难挡微不足道卖掉典质桀骜不驯无地自容感概万千触目伤怀虎视眈眈无精打采力所能及不能自已振耳欲聋失魂落魄漫无目的4．句中加线的词语解释不当的一项是（）（2分）A、从绰绰富翁变为了一贫如洗的穷光蛋。

绰绰：形容经济很宽裕，用不完。

B、我惴惴地捶打脸望着母亲。

惴惴：形容又发愁又害怕的样子。

C、家中光景很就是惨淡。

光景：风景。

D、大约小回去之期不远矣。

大去：“死”的委婉说法，即与世长辞，去世。

5．对本单元课文的分析有误的一项就是（）（2分后）A、《背影》通篇写父亲关心爱护儿子，儿子感激思念父亲，但像“关心”“爱护”“感激”这一类抽象现成的字眼却一个也没有用，更没有华丽的词藻。

B、《慈母情深》Steno母亲的工作环境、劳动场景，因为这部分内容对整体表现人物的情感、思想、品性以及文章主题没太小的促进作用。

C、《父母的心》一文的作者好像有意回避直接表述感情，全文除了开头有一些人物衣着和场景的描写外，几乎没有渲染，基本上是简洁的叙述。

D、《金色花》这首诗用充满著童稚的想象，柔和地刻画了孩子天真调皮而又稍带调皮地与妈妈玩耍的心理，含蓄精妙地抒发了孩子一刻不距妈妈的难舍难分的深厚感情。

6．如果你不小心伤害了一位朋友，那么你如何真诚地向他（她）道歉呢？得体的一项是（）（2分）A、对不起，即使我弄错了，好不好？B、对不起，我真的不是故意的，请原谅我，好吗？C、对不起，我虽然弄错了，但是我不是故意的，你必须原谅我才对。

精品文档过程装备成套技术期末测试题及答案一、填空题1. 过程工业是以流程性物料为主要处理对象、完成上述各种过程或其中某些过程的工业生产之总称。

化学工业是最传统、最典型的过程工业。

2. 经济评价的内容包括财务评价、国民经济评价和必要的社会效益分析。

3. 设备工艺计算主要包括设备的物料衡算、能量衡算，设备的特性尺寸计算以及流体流动阻力与操作范围的计算等。

4. 绝热计算的主要内容包括计算绝热层厚度、散热损失、表面温度。

5. 试车工作分为试车准备、模拟试车、投料试车和性能测试、报告确认等。

6. 设备布置设计的方法有剪纸法、概略模型法、关联图表法。

7. 工厂总体布局应满足安全要求、生产要求、发展要求。

二、名词解释1. 过程装置就是为实现特定工艺性能所设计或选定的、并能将具有各种不同性能的众多部分有机结合而形成的整体。

2. 蒸汽透平是指用喷嘴是蒸汽膨胀，将蒸汽的热能变为动能，推动叶片使叶轮旋转将此动能变为驱动机械旋转的动能。

3. 压力管道，是指利用一定的压力，用于输送气体或液体的管状设备4. 模拟试车是新设备在进行运转之前，用水、空气、惰性气体、氮气或蒸汽等进行的模拟性运转。

5. 生产成本和费用是以货币形式表现的产品生产经营过程中所消耗的物化劳动和活劳动，是产品生产经营应所需物质资料和劳动力消耗的主要指标，生产成本和费用是形成产品价格的主要组成部分，适财务评价的前提，是预测拟建项目未来生产经营情况和盈利能力的主要依据。

三、简答题1. 简述工艺装置投资估算方法答：工艺装置投资估算方法：①指数法：a. 规模指数法：C1 = C2(S1/S2)nfb. 价格指数法：C1 = C2(F1/F2)②分比估价法： C = E(1+f1P1+f2P2+f3P3) + I③数连乘法：H=k1k2k3k4k5k6k7A2. 有关转动机械的节能措施有哪些？答：① 选定最高效率点，研究运转条件及其时间，是长期的总动力消耗最小；②为了减少能量损失，离心泵的流量调节采用改变转速的方法；③通过控制离心式压缩机导向叶片的角度，可以提高效率点在很宽的流量范围内移动；④采用动力回收透平、燃气膨胀机把生产过程中未利用的焓降作为动力回收；⑤采用联合循环、以燃气轮机的排气来发生蒸汽，驱动蒸汽透平，提高综合效率。
