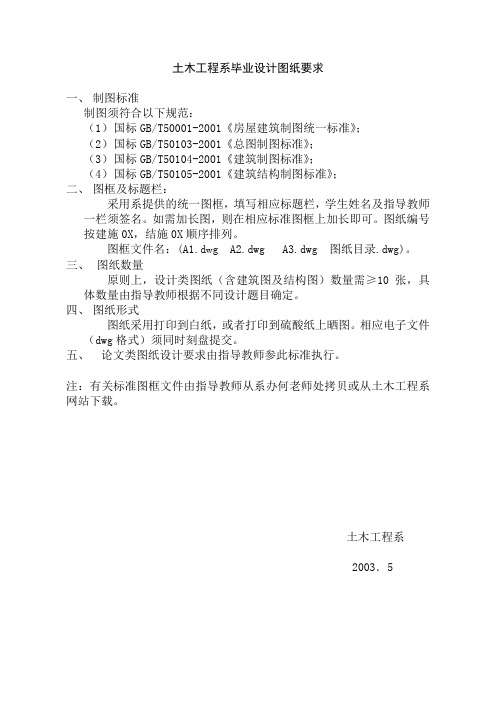

毕业设计图纸相关标准

土木工程系毕业设计图纸要求
一、制图标准
制图须符合以下规范：
（1）国标GB/T50001-2001《房屋建筑制图统一标准》；
（2）国标GB/T50103-2001《总图制图标准》；
（3）国标GB/T50104-2001《建筑制图标准》；
（4）国标GB/T50105-2001《建筑结构制图标准》；
二、图框及标题栏：
采用系提供的统一图框，填写相应标题栏，学生姓名及指导教师一栏须签名。

如需加长图，则在相应标准图框上加长即可。

图纸编号按建施0X，结施0X顺序排列。

图框文件名：(A1.d w g A2.dwg A3.dwg 图纸目录.dwg)。

三、图纸数量
原则上，设计类图纸（含建筑图及结构图）数量需≥10张，具体数量由指导教师根据不同设计题目确定。

四、图纸形式
图纸采用打印到白纸，或者打印到硫酸纸上晒图。

相应电子文件（dwg格式）须同时刻盘提交。

五、论文类图纸设计要求由指导教师参此标准执行。

注：有关标准图框文件由指导教师从系办何老师处拷贝或从土木工程系网站下载。

土木工程系
2003．5。

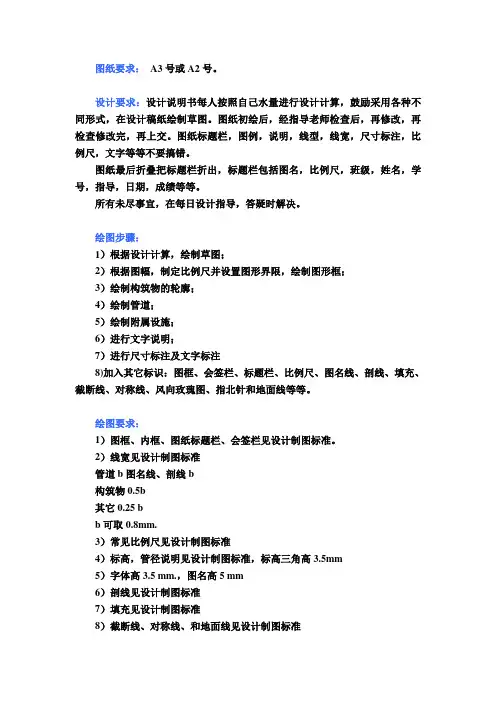

图纸要求：A3号或A2号。

设计要求：设计说明书每人按照自己水量进行设计计算，鼓励采用各种不同形式，在设计稿纸绘制草图。

图纸初绘后，经指导老师检查后，再修改，再检查修改完，再上交。

图纸标题栏，图例，说明，线型，线宽，尺寸标注，比例尺，文字等等不要搞错。

图纸最后折叠把标题栏折出，标题栏包括图名，比例尺，班级，姓名，学号，指导，日期，成绩等等。

所有未尽事宜，在每日设计指导，答疑时解决。

绘图步骤：
1）根据设计计算，绘制草图；
2）根据图幅，制定比例尺并设置图形界限，绘制图形框；
3）绘制构筑物的轮廓；
4）绘制管道；
5）绘制附属设施；
6）进行文字说明；
7）进行尺寸标注及文字标注
8)加入其它标识：图框、会签栏、标题栏、比例尺、图名线、剖线、填充、截断线、对称线、风向玫瑰图、指北针和地面线等等。

绘图要求：
1）图框、内框、图纸标题栏、会签栏见设计制图标准。

2）线宽见设计制图标准
管道b图名线、剖线b
构筑物0.5b
其它0.25 b
b可取0.8mm.
3）常见比例尺见设计制图标准
4）标高，管径说明见设计制图标准，标高三角高3.5mm
5）字体高3.5 mm.，图名高5 mm
6）剖线见设计制图标准
7）填充见设计制图标准
8）截断线、对称线、和地面线见设计制图标准
9）引出线见设计制图标准，采用45度10）剖面线填充见设计制图标准。

黑龙江科技学院机械学院毕业设计《机械工程CAD制图规则》1一、范围本标准规定了机械工程中用计算机辅助设计时的制图规则。

本标准适用于在计算机及其外围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。

二、基本格式（GB/T 17825.2-1999）1．图幅与图框（1）图纸幅面尺寸用计算机绘制CAD图时，其图幅及格式应符合《国家标准技术制图图幅》（GB/T14689-1993）的有关规定。

绘制图样时，优先采用表1中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加。

对于A1、A3幅面的加长量应按A0幅面的四分之一的倍数增加，A0及A1幅面也允许同时加长两边。

表1 幅面及周边尺寸单位：mm2（2）图框格式无论图样是否装订，均应在图幅内画出图框和对中符号，并用粗实线绘制。

需要装订的图样，其格式如图1（a）所示，周边尺寸见表1。

一般采用A4幅面竖装或A3幅面横装。

不留装订边的图样，其图框格式如图1（b）所示，周边尺寸e见表1。

(a)(b)图1 图框格式2．标题栏每张用AutoCAD绘制的工程图样中都应该有标题栏，其3格式如图2所示。

所有的标题栏都应该配置在AutoCAD工程图纸的右下方，标题栏中的文字方向为看图的方向。

而且标题栏的字体和线型应该符合工程制图标准。

标题栏中的年、月、日都要按规定填写齐全。

标题栏一般由更改区、签字区、其他区、名称和代号区组成。

也可以按实际需要增加或者减少。

（1）更改区：一般由更改标记、处数、分区、更改文件号、签名和年、月、日等组成。

它的内容应该按由下而上的顺序填写，也可以根据实际情况顺延；或者放在图样中其他地方，但应该有表头。

（2）签字区：一般由设计、审核、工艺、标准化、批准、签名和年、月、日等组成。

（3）其他区：一般由材料标记、阶段标记、重量、比例等组成。

（4）名称及代号区：一般由单位名称、图样名称和图样代号等组成。

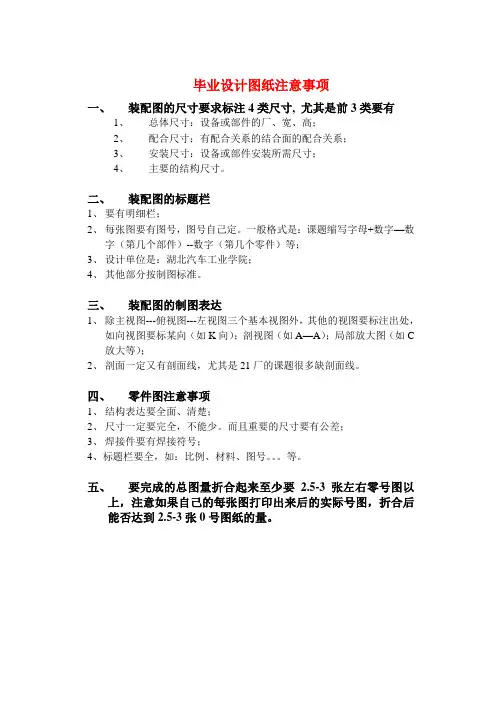

毕业设计图纸注意事项
一、装配图的尺寸要求标注4类尺寸, 尤其是前3类要有
1、总体尺寸：设备或部件的厂、宽、高；
2、配合尺寸：有配合关系的结合面的配合关系；
3、安装尺寸：设备或部件安装所需尺寸；
4、主要的结构尺寸。

二、装配图的标题栏
1、要有明细栏；
2、每张图要有图号，图号自己定。

一般格式是：课题缩写字母+数字—数
字（第几个部件）--数字（第几个零件）等；
3、设计单位是：湖北汽车工业学院；
4、其他部分按制图标准。

三、装配图的制图表达
1、除主视图---俯视图---左视图三个基本视图外，其他的视图要标注出处，
如向视图要标某向（如K向）；剖视图（如A—A）；局部放大图（如C 放大等）；
2、剖面一定又有剖面线，尤其是21厂的课题很多缺剖面线。

四、零件图注意事项
1、结构表达要全面、清楚；
2、尺寸一定要完全，不能少。

而且重要的尺寸要有公差；
3、焊接件要有焊接符号；
4、标题栏要全，如：比例、材料、图号。

等。

五、要完成的总图量折合起来至少要 2.5-3张左右零号图以
上，注意如果自己的每张图打印出来后的实际号图，折合后能否达到2.5-3张0号图纸的量。

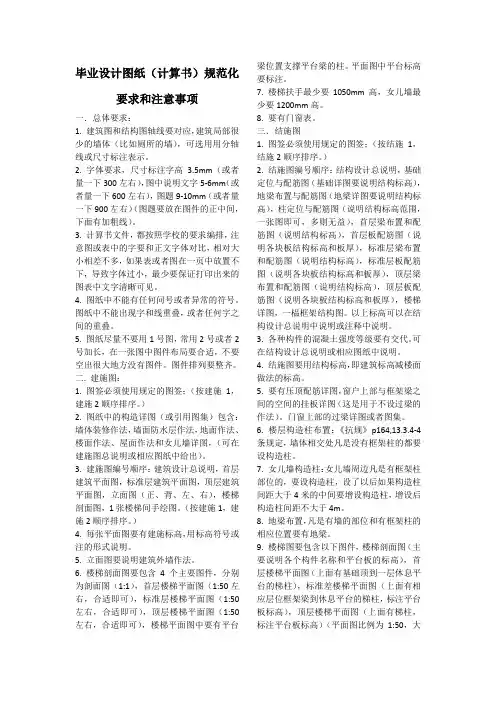

毕业设计图纸（计算书）规范化要求和注意事项一．总体要求：1. 建筑图和结构图轴线要对应，建筑局部很少的墙体（比如厕所的墙），可选用用分轴线或尺寸标注表示。

2. 字体要求，尺寸标注字高3.5mm（或者量一下300左右），图中说明文字5-6mm（或者量一下600左右），图题9-10mm（或者量一下900左右）（图题要放在图件的正中间，下面有加粗线）。

3. 计算书文件，都按照学校的要求编排，注意图或表中的字要和正文字体对比，相对大小相差不多，如果表或者图在一页中放置不下，导致字体过小，最少要保证打印出来的图表中文字清晰可见。

4. 图纸中不能有任何问号或者异常的符号。

图纸中不能出现字和线重叠，或者任何字之间的重叠。

5. 图纸尽量不要用1号图，常用2号或者2号加长，在一张图中图件布局要合适，不要空出很大地方没有图件。

图件排列要整齐。

二. 建施图：1. 图签必须使用规定的图签；（按建施1，建施2顺序排序。

）2. 图纸中的构造详图（或引用图集）包含：墙体装修作法，墙面防水层作法，地面作法、楼面作法、屋面作法和女儿墙详图，（可在建施图总说明或相应图纸中给出）。

3. 建施图编号顺序：建筑设计总说明，首层建筑平面图，标准层建筑平面图，顶层建筑平面图，立面图（正、背、左、右），楼梯剖面图，1张楼梯间手绘图。

（按建施1，建施2顺序排序。

）4. 每张平面图要有建施标高，用标高符号或注的形式说明。

5. 立面图要说明建筑外墙作法。

6. 楼梯剖面图要包含4个主要图件，分别为剖面图（1:1），首层楼梯平面图（1:50左右，合适即可），标准层楼梯平面图（1:50左右，合适即可），顶层楼梯平面图（1:50左右，合适即可），楼梯平面图中要有平台梁位置支撑平台梁的柱。

平面图中平台标高要标注。

7. 楼梯扶手最少要1050mm高，女儿墙最少要1200mm高。

8. 要有门窗表。

三．结施图1. 图签必须使用规定的图签；（按结施1，结施2顺序排序。

毕业设计图纸要求一、毕业设计图纸工作量要求1、机械设计类：独立完成不少于6张A1图纸的总装配图、部件装配图和零件图，其中应包含1张以上用计算机绘制的具有中等难度的A1图纸，同时至少有1张A1图幅以上的手工绘制图纸。

图纸应包括总装配图1张以上、部件装配图1张以上、多张零件图。

2、控制系统类：独立完成不少于6张A1图纸的控制系统图、控制原理图和控制程序图，其中应包含1张以上用计算机绘制的具有中等难度的A1图纸，同时至少有1张A1图幅以上的手工绘制图纸。

图纸应包括控制系统总图1张以上、控制总图1张以上、多张控制原理图、多张控制软件图。

3、机电控制类：独立完成不少于6张A1图纸的机电控制图纸，包含机械总装配图、机械部件装配图、机械零件图、控制系统图、控制原理图和控制程序图，其中应包含1张以上用计算机绘制的具有中等难度的A1图纸，同时至少有1张A1图幅以上的手工绘制图纸。

图纸应包括控制系统总图1张以上、零部件控制图1张以上、多张控制原理图及控制软件图。

4、论文类：不需要绘制单独的图纸，但论文中的图、表需用计算机绘制。

二、毕业设计绘图规范要求1、图纸要求使用AUTOCAD软件绘制，采用其它软件绘制的图纸应转化为AUTOCAD能够阅读的格式；2、图纸使用标准规范，图幅推荐使用A1（841*594）、A2（594*420）、A3（420*297）三种规格的图纸，如确需使用A0及A4图纸，应经老师审核同意；3、图纸应绘制内外边框线，装配边距外框均为25mm，其余边A0、A1、A2图纸距外框10mm，A3、A4图纸距外框5mm。

4、标题栏分为装配图标题栏、零件图标题栏两种，尺寸均为180*40mm，结构形式由老师统一下发。

5、图纸内的普通文字、尺寸标准等均使用宋体字，文字高度为5mm，文字宽高比为0.8，标题类文字不受限制。

6、其他要求按照机械制图相关标准及规范进行。

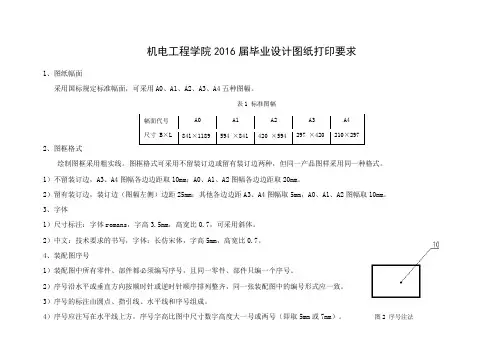

机电工程学院2016届毕业设计图纸打印要求1、图纸幅面采用国标规定标准幅面，可采用A0、A1、A2、A3、A4五种图幅。

表1 标准图幅幅面代号 A0 A1 A2 A3 A4尺寸B×L841×1189 594 ×841 420 ×594 297 ×420 210×2972、图框格式绘制图框采用粗实线。

图框格式可采用不留装订边或留有装订边两种，但同一产品图样采用同一种格式。

1）不留装订边，A3、A4图幅各边边距取10mm；A0、A1、A2图幅各边边距取20mm。

2）留有装订边，装订边（图幅左侧）边距25mm；其他各边边距A3、A4图幅取5mm，A0、A1、A2图幅取10mm。

3、字体1）尺寸标注：字体romans，字高3.5mm，高宽比0.7，可采用斜体。

2）中文：技术要求的书写，字体：长仿宋体，字高5mm，高宽比0.7。

4、装配图序号1）装配图中所有零件、部件都必须编写序号，且同一零件、部件只编一个序号。

2）序号沿水平或垂直方向按顺时针或逆时针顺序排列整齐，同一张装配图中的编号形式应一致。

3）序号的标注由圆点、指引线、水平线和序号组成。

4）序号应注写在水平线上方，序号字高比图中尺寸数字高度大一号或两号（即取5mm或7mm）。

图2 序号注法5、图纸规范折叠参照国标6、标题栏图1 标题栏零件图标题栏尺寸及内容如图1所示，表中项目字体为长仿宋体，字高2.5mm。

具体填写内容：空（1）填写本人姓名；字体长仿宋体，字高2.5mm空（2）填写指导教师姓名；字体长仿宋体，字高2.5mm2空（3）填写指导教师姓名；字体长仿宋体，字高2.5mm空（4）填写图样名称；字体长仿宋体，字高5mm空（5）填写零件材料；字体长仿宋体，字高5mm空（6）填写图号，字体长仿宋体，字高5mm；总装配图代号：学号.00部件代号：学号.00-01、…………零件代号：学号.00-1、…………空（7）填写零件数量；字体长仿宋体，字高2.5mm空（8）填写比例；字体长仿宋体，字高2.5mm空（9）填写单位——新乡学院机电工程学院。

毕业设计图纸要求
1、采用统一图框，大小按照自己图幅和比例大小自信调整。

（图框上传到专业群共享里，自己下载即可）
2、打印的图纸大小按照自己图幅大小而定，只要打印的内容清晰可见即可。

3、图名、标题栏信息填写正确。

4、图纸内容包括：封面、图纸目录、设计施工说明、图例、材料表、与毕业设计计算内容一致的平面图、系统图和设备机房图等相关图纸。

5、工程图按国标规定装订，无论图幅大小统一按编号顺序装订成册，作为附图；封面格式采用毕业设计成果统一封面，如下页所示。

重庆科技学院
毕业设计（论文）
图
纸。

五、毕业设计图纸和说明书的规定要求学生独立完成与毕业设计说明书配套的毕业设计0号图纸（或折合为0号图纸）一张（不包括毕业设计说明书中的插图）以上。

毕业设计说明书一份7000字以上。

(一）设计图设计图应满足以下要求:1.正确反映设计的内容和意图；2.图面布置整齐、均匀、清洁、美观；3.线条清楚，尺寸准确；4.所有文字及数字都要按仿宋体书写。

对说明书中的插页图一般可按比例绘制，要求其尺寸大体与实际情况相似，不应在同一图上出现不同比例，实际较长的巷道可用断开线表示。

插图可直接绘在说明书的纸上，亦可单独绘制附在说明书中，说明书应留出插图的位置。

并编入说明书的页码中。

（二）设计说明书的编写。

毕业设计的任务是把各章节中的计算、分析、比较以及最后确定的内容系统地加以说明。

说明书的编写直接影响设计质量，必须认真工整。

对说明书的编写提出以下要求：1.叙述要简明扼要，对所采用的决定和主要依据要叙述明确、清楚。

2.文理通顺，字体工整清楚。

3.文字说明应与所绘制的图表密切配合。

对不符合上述要求的说明书，指导教师应使其重新编写或抄清。

对设计说明书还作如下规定：⑴说明书一律用A4纸打印，每页编写页次，页次编号一律在右上角，各行空间按标准格纸书写。

⑵说明书必须由设计人编写，各章节标题均应用比较大的字体正楷书写。

⑶说明书所有公式，均应将所用符号及单位加以说明，计算时将数字代入后，可直接写出答案，不必将计算过程详细列出。

⑷说明书中所有附表，均应注明名称，并进行编号。

⑸说明书正文之前应编写章节目录，并一一注明页次。

⑹说明书的章节，一般应按大纲规定编写，如果次序及内容需要变动时，应经指导教师同意。

⑺说明书应按统一的格式：左边为装订位置。

⑻有条件者可以用计算机打印。

工程图纸格式要求
1 图纸幅面和格式——GB/T 14689-2008
①采用无装订边图纸（Y型）的图框格式。

②无对中符号、无方向符号、无剪切符号、无图幅分区。

③建议采用第一角画法投影。

2 标题栏——GB/T 10609.1-2008
①标题栏中，单位名称为两行，“佳木斯大学”、“机械工程学院”，字高4mm。

②标题栏中，审核为论文评阅人，批准为指导教师。

若校企联合培养，标准化为企业指导教师。

均应手签。

③时间格式为YY-MM-DD，例如：17-08-21。

④标题栏所有内容均为上下左右居中。

3 明细栏——GB/T 10609.2-2009
采用明细栏格式一。

4 比例——GB/T 14690-1993
5 字体——GB/T 14691-1993
尺寸标注项，汉字为宋体，字母及数字为TimesNewRoman。

尺寸标注项为斜体字，与水平基准线成75°，字体高3.5mm。

标题栏中字体均为正体。

6 图线——GB/T 4457.4-2002、GB/T 17450-1998
①粗实线线宽0.7mm；其他线宽为粗实线线宽0.35或0.4mm。

②不同图线分别设定图层。

7 尺寸标注——GB/T 4458.4-2003
8 若为校企联合知道毕业设计，且毕业生所做毕业设计为企业课题，图纸采用企业模板格式，标题栏中单位一栏仍建议写“佳木斯大学”、“机械工程学院”。

9 所有图纸应在AutoCAD2004版下正确打开。

机械工程学院机械工程系。

桥梁专业毕业设计CAＤ绘图标准一、绘图原则为了提高作图速度，最好遵循如下作图原则：1）作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图2）绘图始终使用1:1比例。

3）为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制。

4）对于有名对象，如试图、图层、图块、线型、文字样式、标注样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

二、绘图内容１）桥型布置图：分为立面图和平面图及下方的纵向坡度示意表三个主要内容。

在立面图中大致包含了主梁、桥墩、桥台、桥头搭板、水准标尺、桥梁中心、地面线及地质说明;平面图中大致包含桥墩、桥台、桥头搭板等构件在平面上与公路中心线的关系及各构件在平面上的尺寸;另外在立面、平面图中还有标注及文字说明等部分。

2)一般构造图3)钢筋构造图:用细实线画出外表轮廓，并可认为混凝土的轮廓线是透明的。

用粗实线或一定直径的黑点画出钢筋,并标注出钢筋种类的符号、直径、根数、间隔等。

三、图幅及图框（A3）1.图幅:420×2９72.标准图框：380×277图1 幅面四、图层、线形及线宽规定（1)图层的设置原则：①在够用的基础上越少越好;②０层上不要画图,主要用来定义块；③不同的图层一般来说要用不同的颜色；④设置好图层的线型和线宽(2）桥梁专业图形中的图层、线型及线宽规定可按照表1的规定进行设置。

表１线型规定钢筋图中的图层、线型、颜色、线宽可按下表设置（3）点划线的两端为线，不应是点。

(４）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。

虚线为实线的延长线时,不得与实线连接。

（5）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

五、字体——建议用Mｔext（多行文字)命令(1)图形中除图标栏外，主要文字均采用字体—宋体，字体样式名采用“ＳT”,字的宽高比一律采用0.7５。

毕业设计说明书格式及有关标准要求一、设计（论文）要求：1．书写格式要求：必须用钢笔书写（或打印）。

2．文字要求：文字通顺，语言流畅，书写工整，无错别字，不允许他人代写。

3．图纸要求：图面整洁，线条粗细均匀，圆弧连接光滑，尺寸标注规范，文字注释必须使用工程字书写。

对设计的图纸基本要求如下：（1）本次设计所需绘制的图纸包括：零件图、（毛坯图）、工序图、三维图；（2）所有图纸的幅面、标题栏格式和明细栏格式必须符合国家标准。

（3）绘图时，比例的选择、线型的设置及应用、视图的布置及表达、尺寸与公差配合的标注、技术要求的书写等应符合有关标准的规定。

4．曲线图表要求，所有曲线、图表、线路图、程序框图、示意图等不准用徒手画，必须按国家规定的标准或工程要求绘制。

5、对工艺文件填写的要求（1）本次设计所需填写的工艺文件包括：工艺过程卡片(或工艺卡片)、机加工序卡片、数控工序卡。

（2）所有工艺过程卡片(或工艺卡片)、工序卡片、数控工序卡格式见附录。

二、设计的内容和步骤1. 确定生产类型，对零件进行工艺分析，画零件图。

2. 确定毛坯种类及制造方法，绘制毛坯图(零件-毛坯合图)。

3. 拟订零件的机械加工工艺过程，选择各工序的加工设备和工艺装备(刀具、夹具、量具、辅具)，确定各工序加工余量和工序尺寸，计算和选择各工序的切削用量。

4. 填写工艺文件：工艺过程卡片(或工艺卡片)、工序卡片（也可视工作量大小只填部分主要工序的工序卡片），数控工序卡、数控刀具卡片。

5. 撰写数控加工工艺文件,数控加工程序等。

6. 撰写零件加工设计说明书。
